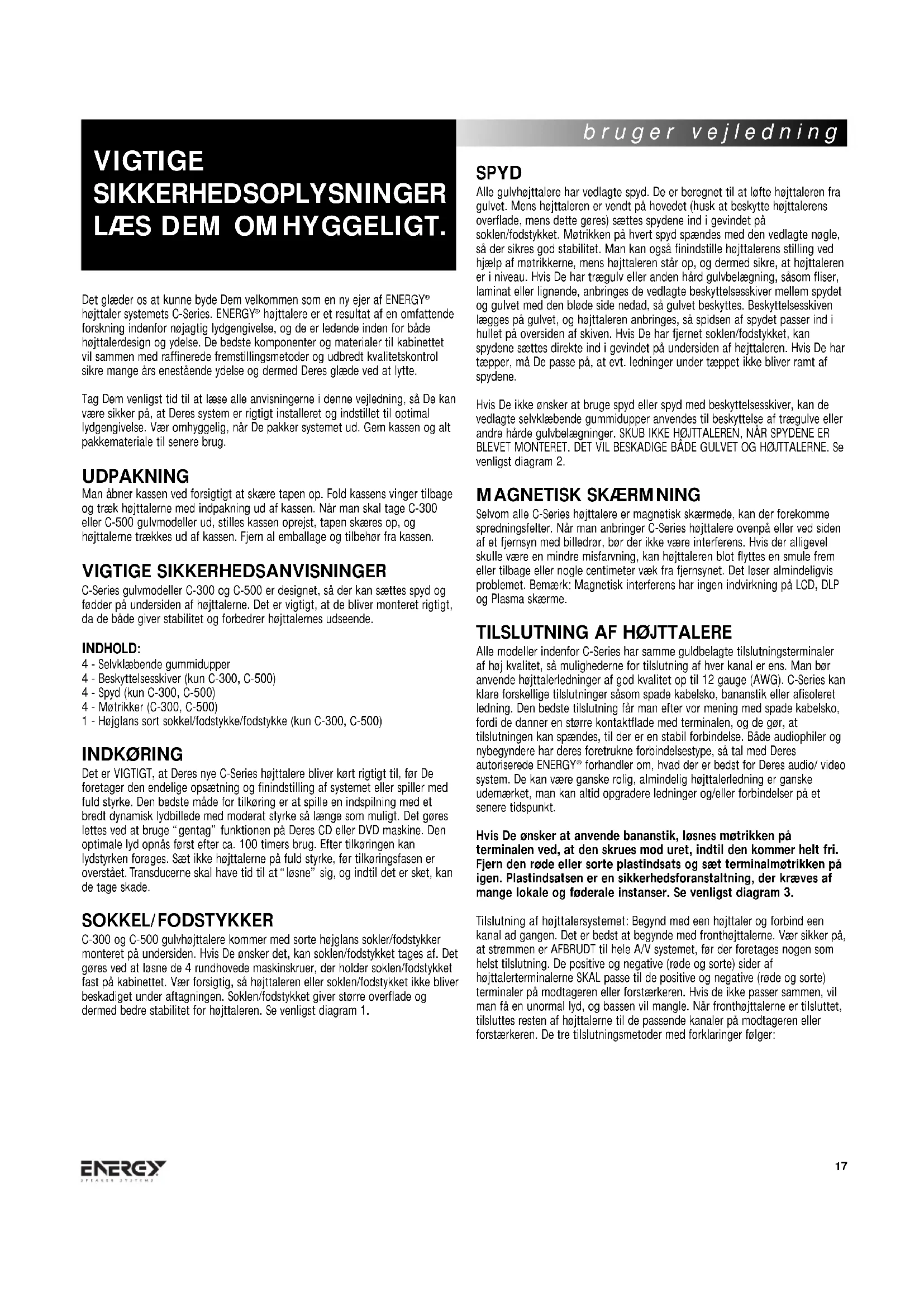

BRUGSANVISNING C-500 Energy

højttaler systemets C-Series. ENERGY

højttalere er et resultat af en omfattende forskning indenfor nøjagtig lydgengivelse, og de er ledende inden for både højttalerdesign og ydelse. De bedste komponenter og materialer til kabinettet vil sammen med raffinerede fremstillingsmetoder og udbredt kvalitetskontrol sikre mange års enestående ydelse og dermed Deres glæde ved at lytte. Tag Dem venligst tid til at læse alle anvisningerne i denne vejledning, så De kan være sikker på, at Deres system er rigtigt installeret og indstillet til optimal lydgengivelse. Vær omhyggelig, når De pakker systemet ud. Gem kassen og alt pakkemateriale til senere brug. UDPAKNING Man åbner kassen ved forsigtigt at skære tapen op. Fold kassens vinger tilbage og træk højttalerne med indpakning ud af kassen. Når man skal tage C-300 eller C-500 gulvmodeller ud, stilles kassen oprejst, tapen skæres op, og højttalerne trækkes ud af kassen. Fjern al emballage og tilbehør fra kassen. VIGTIGE SIKKERHEDSANVISNINGER C-Series gulvmodeller C-300 og C-500 er designet, så der kan sættes spyd og fødder på undersiden af højttalerne. Det er vigtigt, at de bliver monteret rigtigt, da de både giver stabilitet og forbedrer højttalernes udseende. INDHOLD:

4 - Selvklæbende gummidupper

1 - Højglans sort sokkel/fodstykke/fodstykke (kun C-300, C-500)

INDKØRING Det er VIGTIGT, at Deres nye C-Series højttalere bliver kørt rigtigt til, før De foretager den endelige opsætning og finindstilling af systemet eller spiller med fuld styrke. Den bedste måde for tilkøring er at spille en indspilning med et bredt dynamisk lydbillede med moderat styrke så længe som muligt. Det gøres lettes ved at bruge “gentag” funktionen på Deres CD eller DVD maskine. Den optimale lyd opnås først efter ca. 100 timers brug. Efter tilkøringen kan lydstyrken forøges. Sæt ikke højttalerne på fuld styrke, før tilkøringsfasen er overstået. Transducerne skal have tid til at “løsne” sig, og indtil det er sket, kan de tage skade. SOKKEL/FODSTYKKER C-300 og C-500 gulvhøjttalere kommer med sorte højglans sokler/fodstykker monteret på undersiden. Hvis De ønsker det, kan soklen/fodstykket tages af. Det gøres ved at løsne de 4 rundhovede maskinskruer, der holder soklen/fodstykket fast på kabinettet. Vær forsigtig, så højttaleren eller soklen/fodstykket ikke bliver beskadiget under aftagningen. Soklen/fodstykket giver større overflade og dermed bedre stabilitet for højttaleren. Se venligst diagram 1. SPYD Alle gulvhøjttalere har vedlagte spyd. De er beregnet til at løfte højttaleren fra gulvet. Mens højttaleren er vendt på hovedet (husk at beskytte højttalerens overflade, mens dette gøres) sættes spydene ind i gevindet på soklen/fodstykket. Møtrikken på hvert spyd spændes med den vedlagte nøgle, så der sikres god stabilitet. Man kan også finindstille højttalerens stilling ved hjælp af møtrikkerne, mens højttaleren står op, og dermed sikre, at højttaleren er i niveau. Hvis De har trægulv eller anden hård gulvbelægning, såsom fliser, laminat eller lignende, anbringes de vedlagte beskyttelsesskiver mellem spydet og gulvet med den bløde side nedad, så gulvet beskyttes. Beskyttelsesskiven lægges på gulvet, og højttaleren anbringes, så spidsen af spydet passer ind i hullet på oversiden af skiven. Hvis De har fjernet soklen/fodstykket, kan spydene sættes direkte ind i gevindet på undersiden af højttaleren. Hvis De har tæpper, må De passe på, at evt. ledninger under tæppet ikke bliver ramt af spydene. Hvis De ikke ønsker at bruge spyd eller spyd med beskyttelsesskiver, kan de vedlagte selvklæbende gummidupper anvendes til beskyttelse af trægulve eller andre hårde gulvbelægninger. SKUB IKKE HØJTTALEREN, NÅR SPYDENE ER BLEVET MONTERET. DET VIL BESKADIGE BÅDE GULVET OG HØJTTALERNE. Se venligst diagram 2.

Selvom alle C-Series højttalere er magnetisk skærmede, kan der forekomme spredningsfelter. Når man anbringer C-Series højttalere ovenpå eller ved siden af et fjernsyn med billedrør, bør der ikke være interferens. Hvis der alligevel skulle være en mindre misfarvning, kan højttaleren blot flyttes en smule frem eller tilbage eller nogle centimeter væk fra fjernsynet. Det løser almindeligvis problemet. Bemærk: Magnetisk interferens har ingen indvirkning på LCD, DLP og Plasma skærme.

TILSLUTNING AF HØJTTALERE

Alle modeller indenfor C-Series har samme guldbelagte tilslutningsterminaler af høj kvalitet, så mulighederne for tilslutning af hver kanal er ens. Man bør anvende højttalerledninger af god kvalitet op til 12 gauge (AWG). C-Series kan klare forskellige tilslutninger såsom spade kabelsko, bananstik eller afisoleret ledning. Den bedste tilslutning får man efter vor mening med spade kabelsko, fordi de danner en større kontaktflade med terminalen, og de gør, at tilslutningen kan spændes, til der er en stabil forbindelse. Både audiophiler og nybegyndere har deres foretrukne forbindelsestype, så tal med Deres autoriserede ENERGY

forhandler om, hvad der er bedst for Deres audio/ video system. De kan være ganske rolig, almindelig højttalerledning er ganske udemærket, man kan altid opgradere ledninger og/eller forbindelser på et senere tidspunkt. Hvis De ønsker at anvende bananstik, løsnes møtrikken på terminalen ved, at den skrues mod uret, indtil den kommer helt fri. Fjern den røde eller sorte plastindsats og sæt terminalmøtrikken på igen. Plastindsatsen er en sikkerhedsforanstaltning, der kræves af mange lokale og føderale instanser. Se venligst diagram 3. Tilslutning af højttalersystemet: Begynd med een højttaler og forbind een kanal ad gangen. Det er bedst at begynde med fronthøjttalerne. Vær sikker på, at strømmen er AFBRUDT til hele A/V systemet, før der foretages nogen som helst tilslutning. De positive og negative (røde og sorte) sider af højttalerterminalerne SKAL passe til de positive og negative (røde og sorte) terminaler på modtageren eller forstærkeren. Hvis de ikke passer sammen, vil man få en unormal lyd, og bassen vil mangle. Når fronthøjttalerne er tilsluttet, tilsluttes resten af højttalerne til de passende kanaler på modtageren eller forstærkeren. De tre tilslutningsmetoder med forklaringer følger: bruger vejledning VIGTIGE SIKKERHEDSOPLYSNINGER LÆS DEM OMHYGGELIGT.

1) Ved hjælp af Deres valg af højttalerledning og tilslutningsmetode forbindes

højttalerledningen (pas på den positive og negative polaritet) til det nederste sæt terminaler. Kontroller, at terminalerne er spændte. De gyldne “kortslutningsklemmer”, der forbinder de nederste og øverste terminaler, skal blive siddende.

2) Gør det samme på den anden højttaler.

DOBBETL-LEDNINGS METODEN (SE VENLIGST DIAGRAM 5) Ved denne metode skal man anvende flere ledninger og tilslutninger for at nå til begge sæt terminaler på C-Series højttalerne samtidigt. Fordelen ved at anvende dobbeltledninger er støjreduktion og ligeledes nedsættelse af sandsynligheden for problemer med jordforbindelser, da man vil have en ledning med dobbelt tykkelse - sammenlignet med den traditionelle metode - mellem forstærkeren og højttalerne. De kan tale med Deres autoriserede ENERGY

forhandler om fordelene ved dobbeltledninger. BEMÆRK: Før De starter, fjernes de gyldne “kortslutningsklemmer”, der forbinder det øverste og nederste sæt indgangsterminaler. De fjernes ved, at man løsner alle tilslutningsterminalerne og trækker klemmerne ud. Husk at lægge dem et bestemt sted for senere brug.

1) Anvend Deres valg af højttalerledning og tilslutningsmetode og forbind den

ene højttalerledning fra forstærkeren (pas på den positive og negative polaritet) til det øverste sæt tilslutningsterminaler. Kontroller, at terminalerne er spændt.

2) Derefter forbindes den anden ledning fra den samme kanal på forstærkeren

til det nederste sæt terminaler.

3) Gør det samme på den anden højttaler.

DOBBEL- FORSTÆRKNINGSMETODEN

(SE VENLIGST DIAGRAM 6) Denne form for tilslutning kræver brugen af to separate tokanals forstærkere for at drive et sæt højttalere. Ideen er, at man har een stereoforstærker forbundet til een højttaler og en identisk forstærker til at drive den anden højttaler. Dette omtales ofte som “vertikal” dobbelt-forstærkning. Dette er den eneste metode, ENERGY

kan anbefale. BEMÆRK: Inden man begynder, fjernes de gyldne kortslutningsklemmer, der forbinder øverste og nederste sæt indgangsterminaler. Klemmerne fjernes ved, at man løsner alle terminaler og trækker dem ud. Husk at gemme dem et bestemt sted til senere brug.

1) Ved hjælp af Deres valg af højttalerledning og tilslutningsmetode, forbindes

en højttalerledning fra forstærkeren (pas på positiv og negativ polaritet) til det øverste sæt terminaler. Kontroller, at terminalerne er spændt.

2) Derefter forbindes den anden ledning fra forstærkerens anden kanal til det

nederste sæt terminaler, idet man igen sørger for, at der er en god forbindelse.

3) Gentag punkt 1 og 2 på den anden højttaler og den anden forstærker.

(C0-50, C-100, C-200, C-300, C-500) Hovedhøjttalere anbringes normalt fremme i rummet på hver side af et fjernsyn eller en videomaskine. De bør anbringes med en minimums afstand på 180 cm., og hvis møbleringen gør det muligt, mindst 30 cm fra alle vægge. Man finder den bedste placering ved at måle afstanden mellem højttalerne indbyrdes og lyttepositionen. Deres afstand til højttalerne bør være ca. 1.5 gange afstanden mellem højttalerne. F.eks.: Hvis afstanden mellem højttalerne og lyttepositionen er 3 m., bør den indbyrdes afstand mellem højttalerne være 2 m. Dette vil give udmærket stereo adskillelse og et godt lydbillede. Dette er dog kun et udgangspunkt. Rummets akustik og møblering kan ændre anbringelsen af højttalerne. Brug sund fornuft og eksperimenter med forskellige placeringer af højttaleren. Selv små ændringer kan betyde væsentlige forbedringer i ydelsen. C0-50, C-100, C-200 C-50, C-100, C-200 er designet til at blive brugt som en front, højre eller venstre højttaler eller som en bagkanal. Hvis man ønsker at montere C-50, C-100, C-200 reolhøjttaleren på en væg, findes der en indsats på bagsiden af højttaleren lige over indgangsterminalerne. Indsatsens gevind er specielt designet til et ENERGY

forhandler. Se venligst diagram 7. Hvis C-50, C-100, C-200 skal monteres i en reol eller på en stander, fastgøres de 4 gummidupper på undersiden af højttaleren. Det vil beskytte både overfladen og højttaleren. Pil duppen af arket og anbring den på undersiden af højttaleren, så der er en dup i hvert hjørne. Gummiduppen hjælper også til at isolere højttaleren fra reolen eller standeren. Se venligst diagram 8. C-C50, C-C100 Hvis C-C50, C-C100 bruges som midterhøjttaler, anbringes den bedst så nær centeret af fjernsynet eller videomaskinen som muligt. Det er for at sikre, at stemmer og lyd svarer til kunstnerens placering på skærmen. Højttaleren kan stå ovenpå, under eller på en hylde i samme vægenhed eller møbel. Vælg den placering, der giver den bedste lydkvalitet, men husk også, at placeringen skal være sikker og passe ind i rummets øvrige møblering. Midterkanalen virker bedst, når forkanten af højttaleren er på linie med fjernsynet eller den hylde, det står på. Hvis midterkanalen er trukket tilbage, vil den lyde fjern og virke udefineret. Se venligst diagram 9. Hvis C-C50, C-C100 skal monteres ovenpå et fjernsyn, i et skab eller på en hylde, sættes de 4 gummidupper på undersiden af højttaleren for at beskytte både overfladen og højttaleren. Pil duppen af arket og sæt en dup i hvert hjørne af højttaleren. Se venligst diagram 8. bruger vejledning

C-R100 De bageste højttalere kan anbringes mange forskellige steder afhængigt af rummets indretning og møblering. Den ideelle placering er enten på side- eller bagvægge. Sidevægge: Denne placering bruger rummets bagvæg til reflektering af lyd og dermed skabes en "surround" effekt. Bagvæg: Bruges normalt, når en sidevæg ikke kan vælges på grund af møblering eller rummets dimensioner. Bagvæggen bruges også i en 6.1 eller

7.1 surround opstilling.

Begge placeringer har fordele og ulemper. Man bør vælge den placering, der dækker hele rummet bedst. Formålet med surround højttalere er, at de skal skabe "atmosfære", når man ser en film. Den ideelle placering af bagkanal højttalerne er, at de anbringes i samme afstand fra lytteren som fronthøjttalerne. Men det er ikke altid muligt i et hjem. C-R100 udsender lyd fra begge sider af højttaleren, og den bedste anbringelse er et sted, hvor den kan bruge væggene til at reflektere lyden rundt om lytteren. Den bedste placering for et 5.1 system er en sidevæg, så rummets bag- og sidevægge bruges. Det vil skabe en troværdig surround effekt og få rummet til at lyde større, end det er. Ved denne placering skal man forsøge at anbringe højttaleren, så den er ved siden af og en smule bag lytteren. Højden skal være omkring ørets niveau, ca. 2/3 af væggens højde. 180 cm fra gulvet er normalt et godt udgangspunkt, og højttaleren bør være omkring 60 cm over hovedhøjde, når man sidder ned. Disse tommelfingerregler skulle hjælpe, når man skal vælge en placering. Se venligst diagram 9. Man kan også opnå glimrende resultater med anbringelse på en bagvæg. Forsøg at undgå at placere højttalerne direkte i et hjørne. Lad der være 60 cm eller mere mellem kanten af kabinettet og sidevæggen, så lyden kan blive reflekteret ind i rummet. Bagvæggen vælges normalt, hvis rummet ikke giver mulighed for placering på en sidevæg på grund af ulige vægge, døre, store åbninger eller lignende. Vi anbefaler, at bageste midterkanal (6.1 system) eller dobbelt bageste surround (7.1) anbringes i samme højde som de to andre bageste surround højttalere, hvis det er muligt.

MONTERING AF C-R100 HØJTTALERE

BEMÆRK: C-R100 har et meget enkelt system for vægmontering. Man må være meget omhyggelig med at montere højttaleren på en forsvarlig måde, da den er tung, og en dårlig montering kan beskadige enheden og/eller forårsage kvæstelser. Følg anvisningerne omhyggeligt! Se venligst diagram 10.

1) Vælg det sted til monteringen, der passer bedst til rummet.

2) Anbring beslaget til vægmontering op mod væggen på det ønskede sted og

marker midten af de to huller med en blyant. Her skal de rigtige monteringsdele, der kan bære en vægt på 7 kg, skrues ind i væggen. Disse dele kommer ikke sammen med højttalerne, fordi byggematerialer er meget forskellige fra land til land. Men vi anbefaler, at der anvendes en skrue med et nr.8 hoved. Skruens længde afhænger af vægmaterialet.

3) Hvis monteringen foretages direkte på gipsplader, skal man anvende

passende forankringer, da skruer i gipsplader ikke giver en forsvarlig montering. Sæt forankringerne på plads og hold derefter monteringsbeslaget op mod væggen. Skru skruerne i, til de er godt spændte. Hvor det er muligt, bør man prøve at finde stolperne.

4) Sæt den vedlagte bolt ind i indsatsen, der sidder over terminalen bag på

C-R100 højttaleren. Spænd bolten helt ind med hånden, og løsn den derefter mod uret et par omgange. Anbring de to vedlagte gummidupper bag på højttaleren på hver side af den sorte etiket.

5) Hold højttaleren opret og sæt boltens hoved ind i det store hul. Lad

højttaleren glide ned på plads. FININDSTILLING Før man begynder at finindstille, er det vigtigt at kontrollere, at alle forbindelser er korrekt udført, og at højttalerne har haft en chance for at blive kørt til i mindst 100 timer. Dette vil sikre det optimale resultat. Deres aflytningsrum er den sidste komponent i audiosystemet, og det vil betyde forskellen mellem jævnt god lyd og kvalitetslyd. Reflektering, der er en del af al indspilning og musikgengivelse, har en afgørende indvirkning på Deres systems ydelse. Hvis Deres rum er for “levende”, d.v.s. at der er mange bare overflader - såsom vinduer, hårde gulvbelægninger og sparsom møblering - kan man synes, at lyden er for overvældende. Hvis Deres rum er “dødt”, d.v.s. der er tykke tæpper, polstrede møbler og megen vægudsmykning, kan man synes, at lyden mangler dynamisk energi. For at afhjælpe disse problemer kan man overveje små ændringer i rummet, da de som regel giver store forbedringer af lydkvaliteten. De fleste aflytningsrum er nødt til at finde en balance mellem æstetik og lyd, men tålmodighed og små ændringer i anbringelse og indstillinger kan give store akustiske gevinster. De lave basfrekvenser er normalt dem, der berøres mest af aflytningsrummet. Hvis De synes bassen i Deres rum er ujævn eller overdreven ved visse frekvenser, kan det hjælpe at eksperimentere med placeringen af fronthøjttalerne eller deres orientering mod lyttestillingen. Hvor tæt højttalerne er på rummets afgrænsninger, såsom vægge, vil også have indflydelse på basfrekvenserne. Hvis De synes, systemet mangler bas, må De først kontrollere tilslutningerne for at være sikker på, at systemet er i fase. Eksperimenter derefter med placeringen. Jo længere væk fra væggen des mindre basgengivelse vil systemet have, men bassen vil almindeligvis være bedre defineret. Hvis De anbringer højttalerne for tæt på rummets afgrænsninger, vil bassen almindeligvis være overdreven og udefineret. Hvis man tilpasser højttalerne til rummet, får man de bedste resultater. Hvis man har problemer med lydbilledet, må man først kontrollere, at højttalerne er i fase. Hvis de er, og der stadig er problemer med lydbilledet, kan det hjælpe at flytte højttalerne nærmere mod hinanden og vende dem en lille smule (dreje dem mod lyttepositionen). Når man installerer et surround system, er alt det forannævnte sandt. Men for at få det absolut mest mulige ud af Deres højttaler system kan brugen af en SPL lydmåler være nødvendig til korrekt kalibrering af højttalernes afstand, justering af forsinkelser og balancering af niveauer.

VEDLIGEHOLDELSE AF OVERFLADEN

For at fjerne støv og fedtede finger bør C-Series kabinetter nu og da renses forsigtigt med en fugtig klud og varmt vand. Brug ikke skuremidler eller nogen form for amoniakbaseret rensevæske eller vinduesrens. Man fjerner støv fra forpladens stof med børsten til støvsugeren eller en let fugtig svamp eller fnugfri klud. Rør ikke ved højttalerkeglen og lad den ikke komme i kontakt med vand eller rensemidler, da keglen kan tage varig skade. bruger vejledningWe zijn trots om U als nieuwe eigenaar van een nieuwe ENERGY
