Produkttype	Aktiv subwoofer
Mærke	Energy
Model	ESW-C8
Højttaler	8 tommer
Strømforsyning	120 V~, 60 Hz, 1,0 A
Lydstyrkekontrol	Kontinuerlig justering fra Min til Max
Lavpasfilter	40 Hz til 150 Hz
Fase	0° til 140°
Strømtilstande	Tændt, Auto, Slukket
Lydindgange	RCA (LFE/mono/stereo) og højttalerniveau (5-vejs terminaler)
Statusindikator	Blå LED (tændt under drift, slukket i Auto-tilstand)
Vedligeholdelse af kabinet	Tørres af med en blød, tør klud
Brugsforholdsregler	Må ikke udsættes for regn eller fugt; tag stikket ud under tordenvejr
Garanti (Canada og USA)	5 år for passiv højttaler, 1 år for aktiv subwoofer
Indkøringsperiode	Cirka 50 timer ved middel niveau
Medfølgende tilbehør	Strømkabel, brugervejledning
Anbefalet placering	Mod en væg eller tæt på en fronthøjttaler (undgå hjørner for en mere naturlig lyd)
Reparationer	Overlad til kvalificeret tekniker; brug original emballage til forsendelse

Ofte stillede spørgsmål - ESW-C8 Energy

Hvordan tilslutter jeg subwooferen til en hjemmebiografmodtager?

Brug et RCA-kabel til at forbinde modtagerens Subwoofer/Pre-Amp Out udgang til subwooferens LINE IN/SUB IN (venstre) indgang. Tilslut derefter strømkablet til en stikkontakt (ikke til modtageren). Indstil strømtilstanden til Auto eller Tændt.

Hvad er den anbefalede delefrekvens for mine højttalere?

For små satellithøjttalere skal du indstille lavpasfilteret mellem 90 Hz og 150 Hz. For reolhøjttalere mellem 70 Hz og 90 Hz. For store gulvhøjttalere mellem 40 Hz og 70 Hz.

Hvordan justerer jeg fasen på subwooferen?

Fasekontrollen (0° til 140°) giver dig mulighed for at justere subwooferens membranbevægelse i forhold til de andre højttalere. Juster, indtil du får en jævn basgengivelse uden udfald. Den bedste indstilling findes ved at lytte til musik med kontinuerlig bas.

Hvad betyder strømtilstanden 'Auto'?

Tilstanden Auto sætter subwooferen i standby, når der ikke registreres noget signal i et par minutter, og vækker den automatisk, når et signal sendes. Det er praktisk for at spare energi.

Hvorfor tænder den blå indikator ikke?

Kontroller, at strømkablet er korrekt tilsluttet, og at stikkontakten fungerer. Sørg for, at strømtilstanden ikke er indstillet til Slukket. Hvis subwooferen er i Auto-tilstand, slukker indikatoren, når der ikke er noget signal.

Kan jeg placere subwooferen i et hjørne?

Ja, men det kan fremhæve bassen og give en 'hul' lyd. Det er bedre at placere den mod en væg, væk fra et hjørne, for en mere naturlig lyd. Prøv forskellige positioner: selv få centimeters flytning kan ændre lyden.

Hvordan rengør jeg subwooferen?

Brug en blød, tør klud til at fjerne støv fra kabinettet. Brug aldrig slibende midler eller papirhåndklæder, der kan ridse overfladen.

Hvad gør jeg, hvis subwooferen summer?

Kontroller forbindelserne: Sørg for, at RCA-kablerne er helt indsat, og at højttalerledningerne er korrekt tilsluttet (overhold polariteten). Undgå at placere subwooferen tæt på andre elektroniske enheder. Hvis summen fortsætter, skal du bruge et strømfilter eller en strømrens.

Hvad er den anbefalede indkøringsperiode?

Det anbefales at lade subwooferen køre i cirka 50 timer ved et medium lytteniveau, før den bruges ved fuld styrke. Dette giver de mekaniske komponenter tid til at blive slappere for optimal ydeevne.

Hvor finder jeg serienummeret til garantien?

Serienummeret findes normalt på typeskiltet bag på subwooferen (f.eks. nær strømstikket). Gem det sammen med købsbeviset til garantikrav.

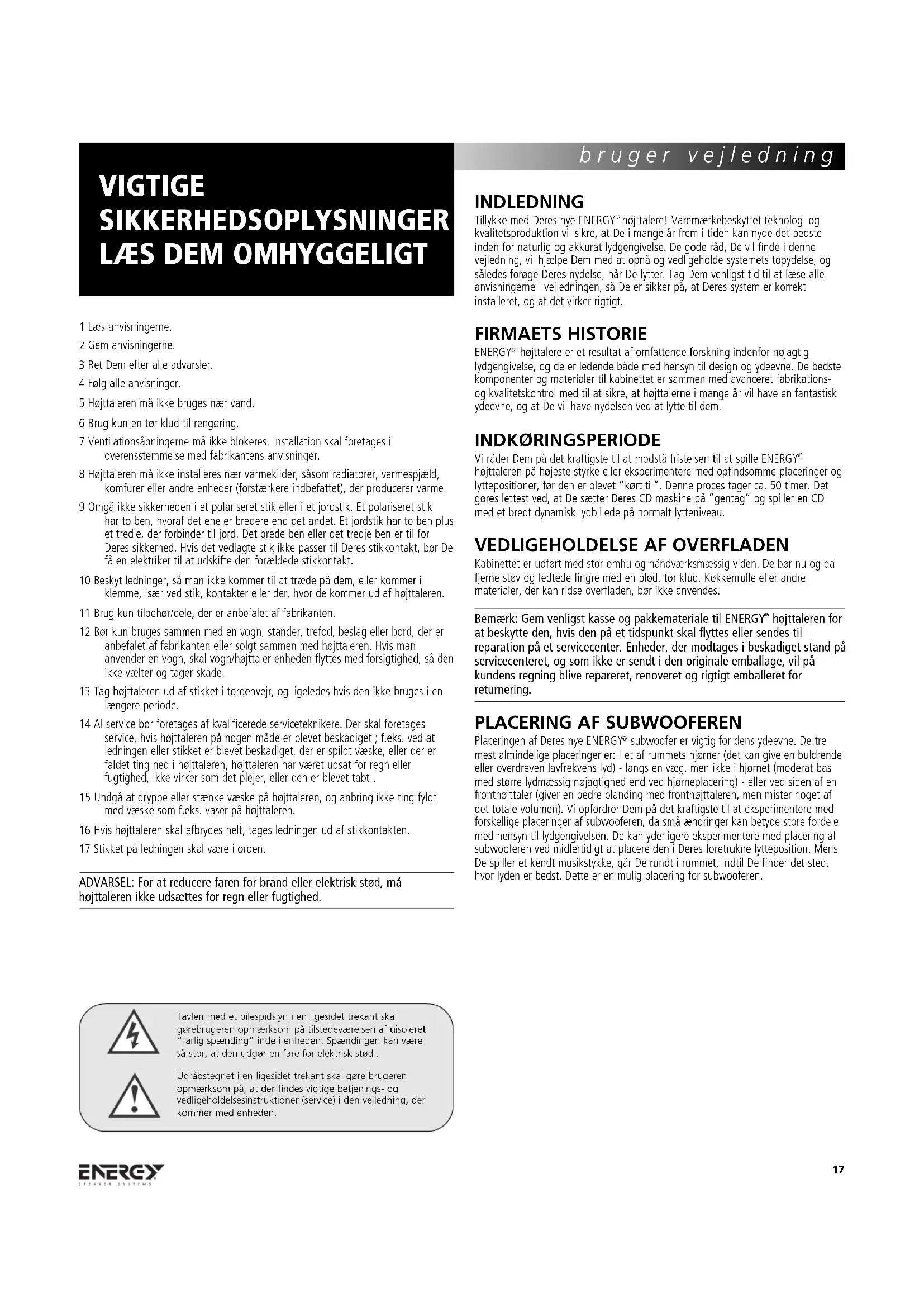

BRUGSANVISNING ESW-C8 Energy

1 Læs anvisningerne.
2 Gem anvisningerne.
3 Ret Dem efter alle advarsler.
4 Følg alle anvisninger.
5 Højttaleren må ikke bruges nær vand.
6 Brug kun en tør klud til rengøring.
7 Ventilationsåbningerne må ikke blokeres. Installation skal foretages i overensstemmelse med fabrikantens anvisninger.
8 Højttaleren må ikke installeres nær varmekilder, såsom radiatorer, varmespjæld, komfurer eller andre enheder (forstærkere indbefattet), der producerer varme.
9 Omgå ikke sikkerheden i et polariseret stik eller i et jordstik. Et polariseret stik har to ben, hvoraf det ene er bredere end det andet. Et jordstik har to ben plus et tredje, der forbinder til jord. Det brede ben eller det tredje ben er til for Deres sikkerhed. Hvis det vedlagte stik ikke passer til Deres stikkontakt, bør De få en elektriker til at udskifte den forældede stikkontakt.
10 Beskyt ledninger, så man ikke kommer til at træde på dem, eller kommer i klemme, især ved stik, kontakter eller der, hvor de kommer ud af højttaleren.
11 Brug kun tilbehør/dele, der er anbefalet af fabrikanten.
12 Bør kun bruges sammen med en vogn, stander, trefod, beslag eller bord, der er anbefalet af fabrikanten eller solgt sammen med højttaleren. Hvis man anvender en vogn, skal vogn/højttaler enheden flyttes med forsigtighed, så den ikke vælter og tager skade.
13 Tag højttaleren ud af stikket i tordenvejr, og ligeledes hvis den ikke bruges i en længere periode.
14 Al service bør foretages af kvalificerede serviceteknikere. Der skal foretages service, hvis højttaleren på nogen måde er blevet beskadiget ; f.eks. ved at ledningen eller stikket er blevet beskadiget, der er spildt væske, eller der er faldet ting ned i højttaleren, højttaleren har været udsat for regn eller fugtighed, ikke virker som det plejer, eller den er blevet tabt .
15 Undgå at dryppe eller stænke væske på højttaleren, og anbring ikke ting fyldt med væske som f.eks. vaser på højttaleren.
16 Hvis højttaleren skal afbrydes helt, tages ledningen ud af stikkontakten.
17 Stikket på ledningen skal være i orden.

ADVARSEL: For at reducere faren for brand eller elektrisk stød, må højttaleren ikke udsættes for regn eller fugtighed.

INDLEDNING

Tillykke med Deres nye ENERGY ^® højttalere! Varemærkebeskyttet teknologi og kvalitetsproduktion vil sikre, at De i mange år frem i tiden kan nyde det bedste inden for naturlig og akkurat lydgengivelse. De gode råd, De vil finde i denne vejledning, vil hjælpe Dem med at opnå og vedligeholde systemets topydelse, og således forøge Deres nydelse, når De lytter. Tag Dem venligst tid til at læse alle anvisningerne i vejledningen, så De er sikker på, at Deres system er korrekt installeret, og at det virker rigtigt.

FIRMAETS HISTORIE

ENERGY° højttalere er et resultat af omfattende forskning indenfor nøjagtig lydgengivelse, og de er ledende både med hensyn til design og ydeevne. De bedste komponenter og materialer til kabinettet er sammen med avanceret fabrikations- og kvalitetskontrol med til at sikre, at højttalerne i mange år vil have en fantastisk ydeevne, og at De vil have nydelsen ved at lytte til dem.

INDK∅RINGSPERIODE

Vi råder Dem på det kraftigste til at modstå fristelsen til at spille ENERGY® højttaleren på højeste styrke eller eksperimentere med opfindsomme placeringer og lyttepositioner, før den er blevet "kørt til". Denne proces tager ca. 50 timer. Det gøres lettest ved, at De sætter Deres CD maskine på "gentag" og spiller en CD med et bredt dynamisk lydbillede på normalt lytteniveau.

VEDLIGEHOLDELSE AF OVERFLADEN

Kabinettet er udført med stor omhu og håndværksmæssig viden. De bør nu og da fjerne støv og fedtede fingre med en blød, tør klud. Køkkenrulle eller andre materialer, der kan ridse overfladen, bør ikke anvendes.

Bemærk: Gem venligst kasse og pakkemateriale til ENERGY ^® højttaleren for at beskytte den, hvis den på et tidspunkt skal flyttes eller sendes til reparation på et servicecenter. Enheder, der modtages i beskadiget stand på servicecenteret, og som ikke er sendt i den originale emballage, vil på kundens regning blive repareret, renoveret og rigtigt emballeret for returnering.

Placeringen af Deres nye ENERGY ^50 subwoofer er vigtig for dens ydeevne. De tre mest almindelige placeringer er: I et af rummets hjørner (det kan give en buldrende eller overdreven lavfrekvens lyd) - langs en væg, men ikke i hjørnet (moderat bas med større lydmæssig nøjagtighed end ved hjørneplacering) - eller ved siden af en fronthøjttaler (giver en bedre blanding med fronthøjttaleren, men mister noget af det totale volumen). Vi opfordrer Dem på det kraftigste til at eksperimentere med forskellige placeringer af subwooferen, da små ændringer kan betyde store fordele med hensyn til lydgengivelsen. De kan yderligere eksperimentere med placering af subwooferen ved midlertidigt at placere den i Deres foretrukne lytteposition. Mens De spiller et kendt musikstykke, går De rundt i rummet, indtil De finder det sted, hvor lyden er bedst. Dette er en mulig placering for subwooferen.

Tavlen med et pilespidslyn i en ligesidet trekant skal gørebrugeren opmærksom på tilstedeværelsen af uisoleret "farlig spænding" inde i enheden. Spændingen kan være så stor, at den udgør en fare for elektrisk stød.

Udråbstegnet i en ligesidet trekant skal gøre brugeren opmærksom på, at der findes vigtige betjenings- og vedligeholdelsesinstruktioner (service) i den vejledning, der kommer med enheden.

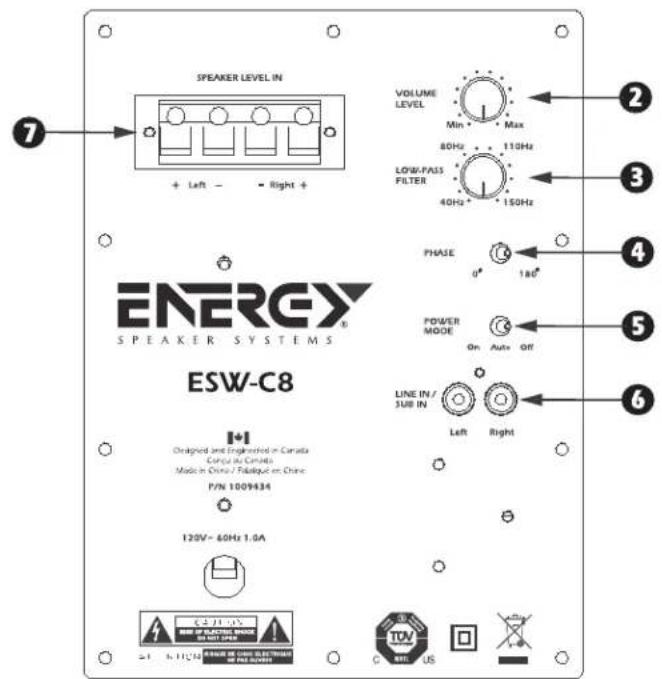

TERMINOLOGI OG INDSTILLINGER

STATUS INDIKATOR – Den LED, der sidder på forpladen, vil lyse blåt, när bashøjttaleren er aktiv. Hvis højttaleren står i auto og ikke modtager et signal, er lyset slukket.
② STYRKENIVEAU – Knappen justerer niveauet af subwooferens volumen. Man bør vælge en styrke, så subwooferens volumen passer til resten af audiosystemet.
LAVFREKvens FILTER – Denne kontrolknap justerer de lave frekvenser. Det er en trinløs justering fra 40Hz til 150Hz (ESW-8) eller 40Hz til 120Hz (ESW-10). Dette er den højeste frekvens, bashøjt taleren kan gengive.
4 FASE – Denne kontakt justerer bashøjttalerens fase i forhold til systemets andre højttalere fra 0 til 180 grader..
5 TÄND-SLUK STILLING – Denne knap kan stilles i enten On, Off eller Auto. Hvis knappen står på "Off", er subwooferen slukket. Hvis knappen er på "On", er den konstant tændt. Hvis knappen stilles på "Auto", vil subwooferen automatisk tænde, når den modtager et signal, og slukke nogle minutter efter, signalet er ophørt.
6 LINE IND/SUB IND – er RCA type LFE/stereo/mono indgange. Hvis man forbinder en subwoofer til en forforstærker/processor med en LFE eller subwoofer forforstærker udgang, trækkes en enkel RCA ledning til LFE/venstre indgang. Hvis subwooferen forbindes til en stereo forforstærker eller processor, som i et stereo musiksystem, bruges stereo RCA ledninger, og de forbindes til både LFE/højre og venstre indgange.
7 H∅JTTALERNIVEAU IND – Dette er 5-vejs højttaler tilslutningsterminaler. Høj-niveau indgangene er designet for modtagere eller forstærkere, der ikke har nogen form for RCA subwoofer udgang. Hvis Deres modtager har en RCA type subwoofer udgang, skal disse højttaler niveau indgange ikke bruges.
③ STIK TIL NETLEDNING (undtagen 120V udgaven af ESW-8). Netledningen fra stikkontakten forbindes til denne indgang. Det anbefales altid at forbinde subwooferen til en overspændings- eller linjesikring. Ledningen må ikke forbindes til en spændingsudgang (med eller uden kontakt) på modtageren, da det kan skade både subwooferen og modtageren.

1 REV

ESW-C8

Advarsel: Afbryd al strømforsyning til systemet, før installationen påbegyndes. Vær helt sikker på, at ingen elektroniske komponenter er tilsluttet 220 volt. Undladelse heraf kan resultere i eventuel beskadigelse af systemet.

METODE 1 – RCA – BASSEN TILSLUTTET ET HJEMMETEATER ELLER LFE

1 På bagsiden af modtageren/forforstærkeren er der et enkelt RCA stik markeret "Subwoofer/Pre-Amp Out". Forbind en enkelt RCA ledning fra dette stik til ⑥ LINE IN/SUB IN bag på bashøjttaleren. Der skal bruges en almindelig hantil-han RCA ledning.
2 Når den enkelte 6 LINE IN/SUB IN forbindelse er lavet, kan ENERGY® bashøjttaleren tilsluttes en stikkontakt. Netstikket bag på modtageren kan ikke bruges. Når højttaleren er sat i et netstik, tænder man på hovedkontakten.
3 Se nedenfor for de endelige justeringer af systemet.

METODE 2 - RCA - LINE IN TIL BRUG FOR STEREO

1 På bagsiden af modtageren/forforstærkeren er der (venstre og højre) stereo RCA stik markeret "Left and Right Pre-Amp Outputs". Forbind et par RCA ledninger fra disse stik til ⑥ LINE IN/SUB IN på bagsiden af bashøjttaleren. Der skal bruges en almindelig han-til-han RCA ledning.
2 Når den enkelte 6 LINE IN/SUB IN forbindelse er lavet, kan ENERGY * bashøjttaleren tilsluttes en stikkontakt. Netstikket bag på modtageren kan ikke bruges. Når højttaleren er sat i netstik, tænder man på hovedkontakten.
3 Se nedenfor for den endelige justering af systemet.

METODE 3 - H∅JTTALER NIVEAU - TIL MUSIK

1 Man kan også forbinde bashøjttaleren til modtageren med højttalerledning. Man forbinder ganske enkelt med højttalerledninger fra modtagerens forreste højre og venstre højttalerudgange til højre og venstre 7 SPEAKER LEVEL IN på bagsiden af bashøjttaleren. Det er meget vigtigt, at højttalernes polaritet bevares. Man skal forbinde de positive og negative ledninger til de rigtige positive og negative terminaler. Hvis det ikke gøres, får man en forbindelse, der er ude af fase, hvad der i høj grad vil begrænse systemets baslyd.
2 Når tilslutningen (højttalerledning) mellem 7 SPEAKER LEVEL IN på modtageren og bashøjttaleren er udført, kontrollerer man, at der ikke er flossede ledninger, der rører ved hinanden, da det kan forårsage en kortslutning og beskadige elektronikken. Sæt ENERGY® bashøjttaleren i et netstik. Brug ikke netstikket på bagsiden af modtageren.
3 Se nedenstående for den endelige justering af systemet.

ENDELIGE JUSTERINGER AF SYSTEMET

1 Når hovedkontakten er blevet tændt, og højttaleren er blevet "kørt til", vælges den rigtige stilling for 5 POWER MODE, enten On eller Auto - afhængigt af Deres system. Hvis man vælger Auto, betyder det, at højttaleren vil styre sig selv, så den vil tænde, når den modtager et audio signal, og den vil slukke, hvis den i flere minutter ikke har modtaget et signal. I On stillingen er bashøjttaleren konstant tændt. Hvis systemet ikke bruges i længere tid, anbefales det, at bashøjttaleren tages ud af netstikket.
2 Juster ② STYRKENIVEAUET på ENERGY® bashøjttaleren, så højttalerens styrke passer til det samlede systems styrke. Det giver en blød overgang mellem systemets høje og lave frekvenser.
3 Juster ③ LAVFREKVENS FILTERET på ENERGY® bashøjttaleren til dens frekvensområde passer sammen med de forreste højttaleres. Hvis crossover stilles for lavt, vil der være et gab mellem fronthøjttalernes frekvenssvar og subwooferens. Hvis crossover frekvensen stilles for højt, vil der dannes en fordobling af visse frekvenser, hvad der vil give musik en buldrende lyd. Hvis man har små satellit højttalere, er den passende crossover frekvens mellem 90 og 150 Hz. For reolhøjttalere mellem 70 og 90Hz, og for store crossover gulvhøjttalere mellem 40 og 70 Hz.
4 Juster FASEKONTROLLEN, så bashøjttaleren er fuldt integreret med resten af audiosystemet. Denne kontrolknap får bashøjttaleren til at være i fase med resten af systemet. En bashøjttaler, der er ude af fase, vil enten lyde, som om den mangler bas eller dens tidsindstilling er forkert. Indstillingen bestemmes af lyttepositionen, rummets egenskaber og sammenspillet med ENERGY ^® subwooferen. At en højttaler er ude af fase betyder, at højttalerkeglen bevæger sig baglæns, når den skulle gå fremad i takt med de andre højttalere i systemet, hvilket fjerner visse frekvenser. Justering af fasekontrollen sikrer, at alle højttalerne bevæger sig i den rigtige retning på samme tid.
5 Det kan være nødvendigt at gentage trin 2, 3 og 4 for at finjustere systemet. Den rette blanding mellem højttalerne og subwooferen er vigtig for hele systemets lydkvalitet.

GARANTI UDEN FOR USA

Uden for Nordamerika kan garantien være ændret, så den er i overensstemmelse med stedlige regulativer. Spørg Deres lokale ENERGY® forhandler om enkelthederne i den BEGRÅENSEDE GARANTI, der gælder i Deres land.

GARANTI FOR USA OG CANADA

Se venligst garantibevisets bagside.
