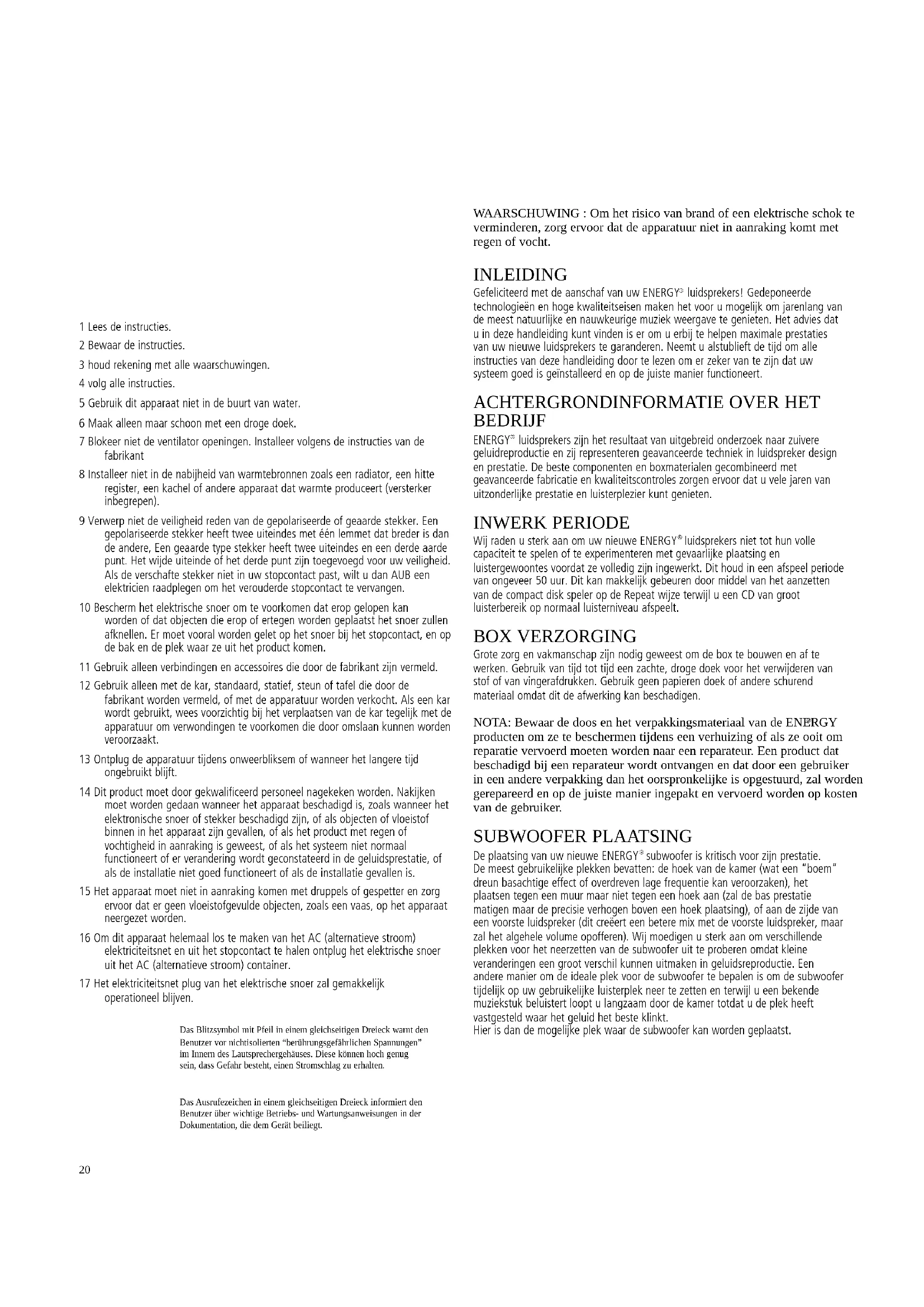

GEBRUIKSAANWIJZING ESW-C8 Energy

Se venligst garantibevisets bagside. bruger vejledning1 Lees de instructies. 2 Bewaar de instructies. 3 houd rekening met alle waarschuwingen. 4 volg alle instructies. 5 Gebruik dit apparaat niet in de buurt van water. 6 Maak alleen maar schoon met een droge doek. 7 Blokeer niet de ventilator openingen. Installeer volgens de instructies van de fabrikant 8 Installeer niet in de nabijheid van warmtebronnen zoals een radiator, een hitte register, een kachel of andere apparaat dat warmte produceert (versterker inbegrepen). 9 Verwerp niet de veiligheid reden van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee uiteindes met één lemmet dat breder is dan de andere, Een geaarde type stekker heeft twee uiteindes en een derde aarde punt. Het wijde uiteinde of het derde punt zijn toegevoegd voor uw veiligheid. Als de verschafte stekker niet in uw stopcontact past, wilt u dan AUB een elektricien raadplegen om het verouderde stopcontact te vervangen. 10 Bescherm het elektrische snoer om te voorkomen dat erop gelopen kan worden of dat objecten die erop of ertegen worden geplaatst het snoer zullen afknellen. Er moet vooral worden gelet op het snoer bij het stopcontact, en op de bak en de plek waar ze uit het product komen. 11 Gebruik alleen verbindingen en accessoires die door de fabrikant zijn vermeld. 12 Gebruik alleen met de kar, standaard, statief, steun of tafel die door de fabrikant worden vermeld, of met de apparatuur worden verkocht. Als een kar wordt gebruikt, wees voorzichtig bij het verplaatsen van de kar tegelijk met de apparatuur om verwondingen te voorkomen die door omslaan kunnen worden veroorzaakt. 13 Ontplug de apparatuur tijdens onweerbliksem of wanneer het langere tijd ongebruikt blijft. 14 Dit product moet door gekwalificeerd personeel nagekeken worden. Nakijken moet worden gedaan wanneer het apparaat beschadigd is, zoals wanneer het elektronische snoer of stekker beschadigd zijn, of als objecten of vloeistof binnen in het apparaat zijn gevallen, of als het product met regen of vochtigheid in aanraking is geweest, of als het systeem niet normaal functioneert of er verandering wordt geconstateerd in de geluidsprestatie, of als de installatie niet goed functioneert of als de installatie gevallen is. 15 Het apparaat moet niet in aanraking komen met druppels of gespetter en zorg ervoor dat er geen vloeistofgevulde objecten, zoals een vaas, op het apparaat neergezet worden. 16 Om dit apparaat helemaal los te maken van het AC (alternatieve stroom) elektriciteitsnet en uit het stopcontact te halen ontplug het elektrische snoer uit het AC (alternatieve stroom) container. 17 Het elektriciteitsnet plug van het elektrische snoer zal gemakkelijk operationeel blijven. WAARSCHUWING : Om het risico van brand of een elektrische schok te verminderen, zorg ervoor dat de apparatuur niet in aanraking komt met regen of vocht. INLEIDING Gefeliciteerd met de aanschaf van uw ENERGY

luidsprekers! Gedeponeerde technologieën en hoge kwaliteitseisen maken het voor u mogelijk om jarenlang van de meest natuurlijke en nauwkeurige muziek weergave te genieten. Het advies dat u in deze handleiding kunt vinden is er om u erbij te helpen maximale prestaties van uw nieuwe luidsprekers te garanderen. Neemt u alstublieft de tijd om alle instructies van deze handleiding door te lezen om er zeker van te zijn dat uw systeem goed is geïnstalleerd en op de juiste manier functioneert.

luidsprekers zijn het resultaat van uitgebreid onderzoek naar zuivere geluidreproductie en zij representeren geavanceerde techniek in luidspreker design en prestatie. De beste componenten en boxmaterialen gecombineerd met geavanceerde fabricatie en kwaliteitscontroles zorgen ervoor dat u vele jaren van uitzonderlijke prestatie en luisterplezier kunt genieten. INWERK PERIODE Wij raden u sterk aan om uw nieuwe ENERGY

luidsprekers niet tot hun volle capaciteit te spelen of te experimenteren met gevaarlijke plaatsing en luistergewoontes voordat ze volledig zijn ingewerkt. Dit houd in een afspeel periode van ongeveer 50 uur. Dit kan makkelijk gebeuren door middel van het aanzetten van de compact disk speler op de Repeat wijze terwijl u een CD van groot luisterbereik op normaal luisterniveau afspeelt. BOX VERZORGING Grote zorg en vakmanschap zijn nodig geweest om de box te bouwen en af te werken. Gebruik van tijd tot tijd een zachte, droge doek voor het verwijderen van stof of van vingerafdrukken. Gebruik geen papieren doek of andere schurend materiaal omdat dit de afwerking kan beschadigen. NOTA: Bewaar de doos en het verpakkingsmateriaal van de ENERGY

producten om ze te beschermen tijdens een verhuizing of als ze ooit om reparatie vervoerd moeten worden naar een reparateur. Een product dat beschadigd bij een reparateur wordt ontvangen en dat door een gebruiker in een andere verpakking dan het oorspronkelijke is opgestuurd, zal worden gerepareerd en op de juiste manier ingepakt en vervoerd worden op kosten van de gebruiker. SUBWOOFER PLAATSING De plaatsing van uw nieuwe ENERGY

subwoofer is kritisch voor zijn prestatie. De meest gebruikelijke plekken bevatten: de hoek van de kamer (wat een “boem” dreun basachtige effect of overdreven lage frequentie kan veroorzaken), het plaatsen tegen een muur maar niet tegen een hoek aan (zal de bas prestatie matigen maar de precisie verhogen boven een hoek plaatsing), of aan de zijde van een voorste luidspreker (dit creëert een betere mix met de voorste luidspreker, maar zal het algehele volume opofferen). Wij moedigen u sterk aan om verschillende plekken voor het neerzetten van de subwoofer uit te proberen omdat kleine veranderingen een groot verschil kunnen uitmaken in geluidsreproductie. Een andere manier om de ideale plek voor de subwoofer te bepalen is om de subwoofer tijdelijk op uw gebruikelijke luisterplek neer te zetten en terwijl u een bekende muziekstuk beluistert loopt u langzaam door de kamer totdat u de plek heeft vastgesteld waar het geluid het beste klinkt. Hier is dan de mogelijke plek waar de subwoofer kan worden geplaatst. gebruiker’s handboek BELANGRIJKE VEILIGHEID INSTRUCTIES. AANDACHTELIJK LEZEN!

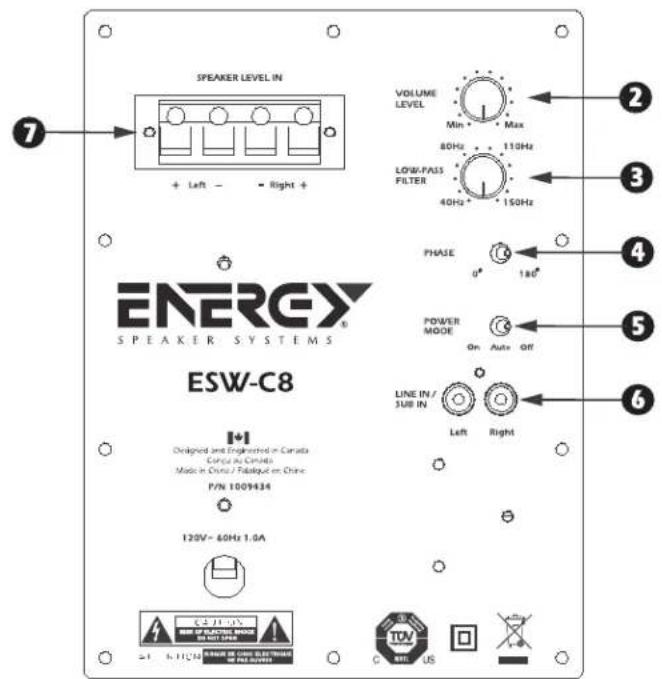

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck warnt denBenutzer vor nichtisolierten “berührungsgefährlichen Spannungen”im Innern des Lautsprechergehäuses. Diese können hoch genugsein, dass Gefahr besteht, einen Stromschlag zu erhalten. Das Ausrufezeichen in einem gleichseitigen Dreieck informiert denBenutzer über wichtige Betriebs- und Wartungsanweisungen in derDokumentation, die dem Gerät beiliegt.TERMINOLOGIE EN BEDIENINGSCONTROLES e Status aanwijzer – De LED die zich op het voorpaneel bevind zal met een blauw licht worden verlicht wanneer de subwoofer in werking is. Als het apparaat in de Auto mode staat en geen signaal ontvangt dan zal het licht uit blijven. r VOLUMEKNOP – Deze schakelaar controleert het output niveau van de subwoofer. Het gekozen niveau maakt het mogelijk om de output te mengen met de rest van uw audio installatie. t LOW-PASS FILTER – Deze controleknop is om de lage - pass filter af te stellen. Afstellingen zijn voortdurend variabel van 40 Hz tot 150 Hz. (ESW-8) of 40Hz tot 120Hz (ESW-10). Dit zal vaststellen welke hoogste frequentie de subwoofer kan afspelen. u Fase Controle – Deze knop maakt een voortdurende variabiliteit van de subwoofer fase mogelijk die met de luidsprekers van uw installatie kan worden aangepast van 0 tot 180 graden. i POWER WIJZE – Deze schakelaar kan op On, Off of Auto gezet worden. Wanneer de knop op de Off stand staat, dan zal de subwoofer niet aangaan. Wanneer de knop op de On stand staat, dan zal de subwoofer voortdurend aanblijven. Wanneer de knop op de Auto stand staat, dan zal de subwoofer aangaan als er een signaal aanwezig is, en het zal ook een paar minuten nadat het signaal verdwenen is automatisch uitschakelen. o LINE IN/SUB IN – Deze ingangen zijn RCA type LFE/stereo/mono ingangen. Als u uw subwoofer met een pre-amp /processor aansluit door middel van een LFE of een Subwoofer pre-amp uitgang, sluit dan één RCA kabel aan op de LFE/Linker ingang. Als u uw subwoofer aansluit op een stereo pre-amp of een centrale verwerkingseenheid, zoals in een stereo muziekinstallatie, gebruik dan stereo RCA kabels en sluit ze aan op de beide LFE/Linker en Rechter ingangen. p LUIDSPREKERNIVEAU IN – Dit zijn 5- ingangen paaltype bindingen luidspreker aansluitingen. Deze Hoog Niveau ingangen zijn ontworpen om gebruikt te worden bij ontvangers en versterkers die geen RCA type subwoofer uitgangen bevatten. Wanneer u een ontvanger heeft die voorzien is van een RCA type subwoofer uitgang, dan moeten deze luidspreker niveau ingangen niet gebruikt worden. a STROOMKABEL CONNECTOR (met uitsluiting van de 120V versie van de ESW-8). Sluit de stroomkabel van uw A.C. uitgang tot deze ingang. Aansluiting van uw subwoofer met een stroombeschermer of stroomregelaar is altijd aanbevolen. Sluit de stroomkabel niet aan op de aangeschakeld of uitgeschakelde uitgang van uw ontvanger omdat dit uw subwoofer en ontvanger kan beschadigen. gebruiker’s handboek

ENERGY SUBWOOFER PAS OP: Schakel alle stroom uit van uw installatie uit voordat u met de aansluitingen begint. U moet goed oppassen om er voor te zorgen dat alle elektrische onderdelen niet aangesloten zijn op een AC (alternatieve stroom) bron. Als u dit niet doet dan kunt u eventueel uw installatie beschadigen. METHODE 1 – RCA – VOOR HOME THEATER OF LFE TOEPASSINGEN 1 Aan de achterkant van de ontvanger/versterker moet zich een enkele RCA typejack bevinden met de benoeming “Subwoofer/Pre-Amp Out”. Sluit een enkeleRCA kabel aan vanaf deze jack naar de o “LINE IN/SUB IN” aan de achterkant van de subwoofer. Een standaard stekker tot stekker RCA kabel ishiervoor nodig. 2 Nadat u de enkele o LINE IN/SUB IN aansluiting heeft aangesloten, plug dan uw ENERGY subwoofer in een AC stopcontact. Gebruik niet het ACstopcontact aan de achterkant van uw ontvanger. Na het inpluggen van deinstallatie, schakel de Hoofd Power knop op On/Aan.3 Zie verderop: LAATSTE SYSTEEM AFSTELLINGEN. METHODE 2 – RCA – LINE IN VOOR STEREO TOEPASSINGEN 1 Aan de achterkant van de ontvanger/pre-amp moet u (Links en Rechts) stereoRCA gemarkeerde type stekkers vinden waarop “Left and Right Pre-AmpOutputs” (Links en Rechts Pre-Amp Uitgangen) geschreven is. Sluit een paarRCA kabels aan vanuit deze stekkers met de o LINE IN/SUB IN ingang aan de onderkant van de subwoofer. Een standaard stekker tot stekker RCA kabelis hiervoor nodig.2 Nadat u de stereo o LINE IN/SUB IN aansluiting heeft aangesloten, plug dan uw ENERGY subwoofer in het AC stopcontact. Gebruik niet het ACstopcontact aan de achterkant van uw ontvanger. Na het inpluggen in deinstallatie, schakel de Hoofd Power knop op On/Aan.3 Zie verderop: LAATSTE SYSTEEM AFSTELLINGEN.

METHODE 3 –LUIDSPREKER NIVEAU – VOOR MUZIEK

TOEPASSINGEN 1 De andere manier om uw subwoofer aan te sluiten aan uw ontvanger is dooreen luidspreker kabel aansluiting te gebruiken, door gewoon deluidsprekerkabels aan te sluiten vanaf de voorste linker en de rechter SPEAKER LEVEL IN aan de achterkant van uw subwoofer. Het is noodzakelijkdat de luidspreker polariteiten worden behouden, zorg ervoor dat u depositieve en de negatieve kabels op de juiste positieve en negatieve terminalsaansluit. Als u dit niet doet dan zal dat een buitenfase systeem aansluiting ofeen “out of phase” genoemde aansluiting veroorzaken, die het basgehalte vanuw installatie sterk zal limiteren. 2 Na de aansluiting van een p SPEAKER LEVEL IN (luidspreker kabel) tussen uw ontvanger en subwoofer, zorg ervoor dat er geen gespannen kabels zijndie elkaar aanraken, omdat dit een kortsluiting kan veroorzaken en uwinstallatie kan beschadigen. Sluit uw ENERGY subwoofer aan in het AC(alternatieve stroom) stopcontact. Gebruik niet het AC stopcontact aan deachterkant van uw ontvanger.3 Zie verderop: LAATSTE SYSTEEM AFSTELLINGEN

LAATSTE SYSTEEM AFSTELLINGEN

1 Nadat u de hoofd stroom schakelaar ingeschakeld heeft en nadat u het procesvan inwerking van de luidspreker heeft voldaan, kies de juiste positie voor de i POWER MODE schakelaar op On of op Auto afhangend van uw installatie. De Auto keuze behoudt het onderdeel in een zelfmetende wijze, zodat als hetonderdeel een audio signaal meet dan gaat hij vanzelf aan en zal na een paarminuten weer uitgaan als er geen signaal wordt gemeten, terwijl als het op deOn positie staat dan zal de subwoofer altijd aanblijven. Als de installatie voorlangere tijd niet in gebruik wordt genomen, dan is het aanbevolen om desubwoofer uit het AC (alternatieve stroom) stopcontact te trekken.2 Stel de r Volumeknop af van uw ENERGY

subwoofer zodat het volume vanuw subwoofer aansluit op het gehele systeemvolume. Dit zorgt voor eengladde overgang tussen de lage en hoge frequenties van uw installatie.3 Stel de t LOW-PASS FILTER op uw ENERGY

subwoofer zodat hetfrequentiebereik van de subwoofer goed mengt met de voorste luidsprekers.Een te lage opzet van de crossover zal een gat creëren tussen hetfrequentieantwoord van de voorste luidsprekers en die van de subwoofer,terwijl een te hoge opzet van de crossover frequentie een verdubbeling zalcreëren van bepaalde frequenties, wat de muziek boemachtig maakt. Wanneeru gebruik maakt van kleine satellieten luidsprekers, dan is de juiste crossoverfrequentie tussen 90 Hz tot 150 Hz, voor de kastmodel luidsprekers is dat van70 Hz tot 90 Hz en voor de brede vloermodel luidsprekers is dat van 40 Hz tot70 Hz.4 Stel de u PHASE CONTROL af zodat de subwoofer volledig integreert met de rest van uw audio installatie. Deze knop zorgt ervoor dat de subwoofer infases opereert met de rest van de installatie omdat een “out of phase” of eenbuitenfase subwoofer klinkt alsof het niet genoeg bas weergeeft of alsof detiming niet goed is. Deze opzet zal worden bepaald door uw luisterpositie, dekenmerken van uw luisterkamer en de interactie met uw ENERGY subwoofer.Een buitenfase luidspreker betekent dat de luidsprekerkegel naar binnen gaatterwijl het naar buiten toe zou moeten bewegen, net zoals de andereluidsprekers in uw installatie, en dit veroorzaakt annuleringen van bepaaldefrequenties. Door het afstellen van de Fase Controle, kan men er voor zorgendat alle luidsprekers tegelijk in de juiste richting bewegen. 5 Stappen 2, 3 and 4 moeten misschien een paar keer herhaald worden omzuiver gesteld te worden met uw installatie. Er voor zorgen dat er een juistemix ontstaat tussen de luidsprekers en de subwoofer is kritisch voor deprestatie van uw installatie, in zijn geheel.

GARANTIE BUITEN DE VS

Buiten Noord Amerika kunnen de productgaranties van land tot land verschillen omaan de locale regels te voldoen. Vraag uw locale ENERGY wederverkoper voornadere details omtrent de BEPERKTE GARANTIE die in uw land van toepassing is.
