ESW-C8 - Caisson de basses Energy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Energy
Modèle	ESW-C8
Haut-parleur	8 pouces
Alimentation	120 V~, 60 Hz, 1.0 A
Commande de volume	Réglage continu de Min à Max
Filtre passe-bas	40 Hz à 150 Hz
Phase	0° à 140°
Modes d'alimentation	On, Auto, Off
Entrées audio	RCA (LFE/mono/stéréo) et niveau haut-parleur (bornes 5 voies)
Voyant d'état	LED bleue (allumée en fonctionnement, éteinte en mode Auto)
Entretien du coffret	Essuyer avec un chiffon doux et sec
Précautions d'usage	Ne pas exposer à la pluie ni à l'humidité ; débrancher pendant les orages
Garantie (Canada et États-Unis)	5 ans pour l'enceinte passive, 1 an pour le caisson actif
Période de rodage	Environ 50 heures à niveau moyen
Accessoires inclus	Cordon d'alimentation, manuel d'utilisation
Positionnement recommandé	Contre un mur ou près d'une enceinte avant (éviter les coins pour un rendu plus naturel)
Réparations	Confier à un technicien qualifié ; utiliser un emballage d'origine pour l'expédition

FOIRE AUX QUESTIONS - ESW-C8 Energy

Comment brancher le caisson de basses à un récepteur home cinéma ?

Utilisez un câble RCA pour relier la sortie Subwoofer/Pre-Amp Out du récepteur à l'entrée LINE IN/SUB IN (gauche) du caisson. Branchez ensuite le cordon d'alimentation dans une prise secteur (pas sur le récepteur). Réglez le mode d'alimentation sur Auto ou On.

Quelle est la fréquence de coupure recommandée pour mes enceintes ?

Pour de petites enceintes satellites, réglez le filtre passe-bas entre 90 Hz et 150 Hz. Pour des enceintes d'étagères, entre 70 Hz et 90 Hz. Pour de grosses enceintes de plancher, entre 40 Hz et 70 Hz.

Comment régler la phase du caisson de basses ?

La commande de phase (0° à 140°) permet d'aligner le mouvement de la membrane du caisson avec celui des autres enceintes. Ajustez-la jusqu'à obtenir un rendu des graves homogène et sans annulation. Un bon réglage se fait à l'oreille, en écoutant une musique avec des basses continues.

Que signifie le mode d'alimentation 'Auto' ?

Le mode Auto met le caisson en veille lorsqu'aucun signal n'est détecté pendant quelques minutes, et le réveille automatiquement dès qu'un signal est envoyé. C'est pratique pour économiser l'énergie.

Pourquoi le voyant bleu ne s'allume-t-il pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que le mode d'alimentation n'est pas sur Off. Si le caisson est en mode Auto, le voyant s'éteint lorsqu'aucun signal n'est présent.

Puis-je placer le caisson dans un coin ?

Oui, mais cela peut accentuer les graves et donner un rendu 'caverneux'. Il est préférable de le placer contre un mur, loin d'un coin, pour un rendu plus naturel. Testez différentes positions : un déplacement de quelques centimètres peut modifier le son.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer le coffret. N'utilisez jamais de produits abrasifs ou d'essuie-tout en papier qui pourraient rayer la finition.

Que faire si le caisson émet un bourdonnement ?

Vérifiez les connexions : assurez-vous que les câbles RCA sont bien enfoncés et que les fils de haut-parleur sont correctement branchés (respect des polarités). Évitez de placer le caisson près d'autres appareils électroniques. Si le bourdonnement persiste, utilisez un filtre secteur ou un conditionneur de ligne.

Quelle est la période de rodage recommandée ?

Il est conseillé de faire fonctionner le caisson pendant environ 50 heures à un niveau d'écoute moyen avant de l'utiliser à pleine puissance. Cela permet aux composants mécaniques de s'assouplir pour un rendu optimal.

Où trouver le numéro de série pour la garantie ?

Le numéro de série se trouve généralement sur la plaque signalétique au dos du caisson (par exemple près de la prise d'alimentation). Conservez-le ainsi que la preuve d'achat pour toute réclamation sous garantie.

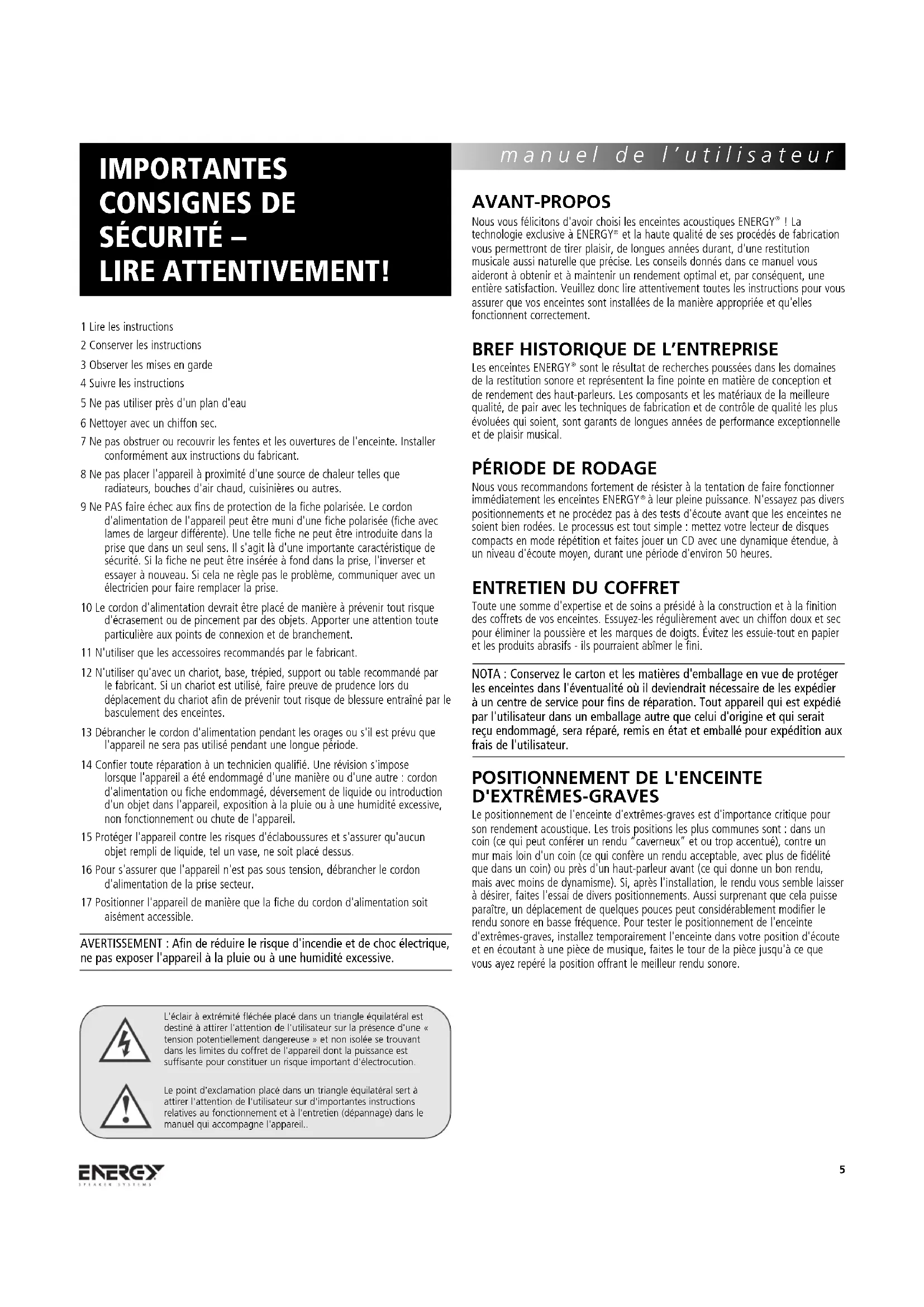

MODE D'EMPLOI ESW-C8 Energy

1 Lire les instructions
2 Conserver les instructions
3 Observer les mises en garde
4 Suivre les instructions
5 Ne pas utiliser près d'un plan d'eau
6 Nettoyer avec un chiffon sec.
7 Ne pas obstruer ou recouvrir les fentes et les ouvertures de l'enceinte. Installer conformément aux instructions du fabricant.
8 Ne pas placer l'appareil à proximité d'une source de chaleur telles que radiateurs, bouches d'air chaud, cuisinières ou autres.
9 Ne PAS faire échec aux fins de protection de la fiche polarisée. Le cordon d'alimentation de l'appareil peut être muni d'une fiche polarisée (fiche avec lames de largeur différente). Une telle fiche ne peut être introduite dans la prise que dans un seul sens. Il s'agit là d'une importante caractéristique de sécurité. Si la fiche ne peut être insérée à fond dans la prise, l'inverser et essayer à nouveau. Si cela ne règle pas le problème, communiquer avec un électricien pour faire remplacer la prise.
10 Le cordon d'alimentation devrait être placé de manière à prévenir tout risque d'écrasement ou de pincement par des objets. Apporter une attention toute particulière aux points de connexion et de branchement.
11 N'utiliser que les accessoires recommandés par le fabricant.
12 N'utiliser qu'avec un chariot, base, trépied, support ou table recommandé par le fabricant. Si un chariot est utilisé, faire preuve de prudence lors du déplacement du chariot afin de prévenir tout risque de blessure entraîné par le basculement des enceintes.
13 Débrancher le cordon d'alimentation pendant les orages ou s'il est prévu que l'appareil ne sera pas utilisé pendant une longue période.
14 Confier toute réparation à un technicien qualifié. Une révision s'impose lorsque l'appareil a été endommagé d'une manière ou d'une autre : cordon d'alimentation ou fiche endommagé, déversement de liquide ou introduction d'un objet dans l'appareil, exposition à la pluie ou à une humidité excessive, non fonctionnement ou chute de l'appareil.
15 Protéger l'appareil contre les risques d'éclaboussures et s'assurer qu'aucun objet rempli de liquide, tel un vase, ne soit placé dessus.
16 Pour s'assurer que l'appareil n'est pas sous tension, débrancher le cordon d'alimentation de la prise secteur.
17 Positionner l'appareil de manière que la fiche du cordon d'alimentation soit aisément accessible.

AVERTISSEMENT : Afin de réduire le risque d'incendie et de choc électrique, ne pas exposer l'appareil à la pluie ou à une humidité excessive.

L'éclair à extrémité fléchée placé dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'une « tension potentiellement dangereuse » et non isolée se trouvant dans les limites du coffret de l'appareil dont la puissance est suffisante pour constituer un risque important d'électrocution.

Le point d'exclamation placé dans un triangle équilatéral sert à attirer l'attention de l'utilisateur sur d'importantes instructions relatives au fonctionnement et à l'entretien (dépannage) dans le manuel qui accompagne l'appareil..

manuel de l'utilisateur

AVANT-PROPOS

Nous vous félicitons d'avoir choisi les enceintes acoustiques ENERGY ^® ! La technologie exclusive à ENERGY ^® et la haute qualité de ses procédés de fabrication vous permettront de tirer plaisir, de longues années durant, d'une restitution musicale aussi naturelle que précise. Les conseils donnés dans ce manuel vous aideront à obtenir et à maintenir un rendement optimal et, par conséquent, une entière satisfaction. Veuillez donc lire attentivement toutes les instructions pour vous assurer que vos enceintes sont installées de la manière appropriée et qu'elles fonctionnent correctement.

BREF HISTORIQUE DE L'ENTREPRISE

Les enceintes ENERGY® sont le résultat de recherches poussées dans les domaines de la restitution sonore et représentent la fine pointe en matière de conception et de rendement des haut-parleurs. Les composants et les matériaux de la meilleure qualité, de pair avec les techniques de fabrication et de contrôle de qualité les plus évoluées qui soient, sont garants de longues années de performance exceptionnelle et de plaisir musical.

PÉRIODE DE RODAGE

Nous vous recommandons fortement de résister à la tentation de faire fonctionner immédiatement les enceintes ENERGY® à leur pleine puissance. N'essayez pas divers positionnements et ne procédez pas à des tests d'écoute avant que les enceintes ne soient bien rodées. Le processus est tout simple : mettez votre lecteur de disques compacts en mode répétition et faites jouer un CD avec une dynamique étendue, à un niveau d'écoute moyen, durant une période d'environ 50 heures.

ENTRETIEN DU COFFRET

Toute une somme d'expertise et de soins a présidé à la construction et à la finition des coffrets de vos enceintes. Essuyez-les régulièrement avec un chiffon doux et sec pour éliminer la poussière et les marques de doigts. Évitez les essuie-tout en papier et les produits abrasifs - ils pourraient abîmer le fini.

NOTA : Conservez le carton et les matières d'emballage en vue de protéger les enceintes dans l'éventualité où il deviendrait nécessaire de les expédier à un centre de service pour fins de réparation. Tout appareil qui est expédié par l'utilisateur dans un emballage autre que celui d'origine et qui serait reçu endommagé, sera réparé, remis en état et emballé pour expédition aux frais de l'utilisateur.

POSITIONNEMENT DE L'ENCEINTE D'EXTRÊMES-GRAVES

Le positionnement de l'enceinte d'extrêmes-graves est d'importance critique pour son rendement acoustique. Les trois positions les plus communes sont : dans un coin (ce qui peut conférer un rendu "caverneux" et ou trop accentué), contre un mur mais loin d'un coin (ce qui confère un rendu acceptable, avec plus de fidélité que dans un coin) ou près d'un haut-parleur avant (ce qui donne un bon rendu, mais avec moins de dynamisme). Si, après l'installation, le rendu vous semble laisser à désirer, faites l'essai de divers positionnements. Aussi surprenant que cela puisse paraître, un déplacement de quelques pouces peut considérablement modifier le rendu sonore en basse fréquence. Pour tester le positionnement de l'enceinte d'extrêmes-graves, installez temporairement l'enceinte dans votre position d'écoute et en écoutant à une pièce de musique, faites le tour de la pièce jusqu'à ce que vous ayez repéré la position offrant le meilleur rendu sonore.

TERMINOLOGIE ET COMMANDES

VOYANT D'ÉTAT – Le voyant à diode sur le panneau avant s'éclaire en bleu lorsque l'enceinte traite et reproduit un signal. Lorsque le voyant est éteint, c'est que l'enceinte est dans le mode « Auto » et attend l'acheminement d'un signal pour se mettre en marche.
2 COMMANDE DE VOLUME – Permet d'ajuster la puissance de sortie de l'enceinte. Le niveau choisi devrait idéalement permettre que le signal des extrêmes-graves s'harmonise avec celui des autres enceintes.
3 FILTRE PASSE-BAS – Cette commande permet de régler la fréquence plafond du filtre passe-bas. La plage de réglage s'étend de 40 Hz à 150 Hz (ESW-C8) ou de 40 Hz à 120 Hz (ESW-C10). Ce réglage détermine la plus haute fréquence que l'enceinte d'extrêmes-graves reproduira.
4 COMMANDE DE PHASE – Cela permet un réglage fin de la réponse en phase de l'enceinte d'extrêmes-graves de manière à l'apparier à celle des autres enceintes. La plage de réglage s'étend de 0 degré à +180 degrés.
5 MODE D'ALIMENTATION – Ce commutateur peut être réglé sur la position « On », « Off » ou « Auto ». Lorsque le commutateur est sur la position « Off », l'enceinte demeure hors marche. S'il est sur la position « On », l'enceinte demeure en marche en permanence. Par ailleurs, lorsque le commutateur est sur la position « Auto », l'enceinte se met en marche dès qu'un signal lui est acheminé et se met automatiquement hors marche quelques minutes après qu'aucun signal ne lui ait été appliqué.
6 ENTRÉE LIGNE/EXTRÊMES-GRAVES – Entrées LFE/monaurale/stéréo de type RCA. Si l'enceinte est connectée à un préampli/processeur muni d'une sortie LFE ou de préampli d'extrêmes-graves, connectez un seul câble RCA à la prise LFE/canal gauche. Si l'enceinte est connectée à un préampli ou un processeur stéréo, telle une chaîne stéréo, utilisez des câbles RCA stéréophoniques et les connecter aux prises LFE/canal gauche et canal droit.
7 ENTRÉE NIVEAU HAUT-PARLEUR – Connecteurs de type borne 5 voies. Les entrées de niveau haut sont conçues pour les récepteurs ou amplificateurs ne possédant pas de sorties d'extrêmes-graves de type RCA. Si le récepteur utilisé est doté d'une prise de sortie d'extrêmes-graves de type RCA, vous n'aurez pas à utiliser ces bornes d'entrée et de sortie.
3 PRISE D'ALIMENTATION (n'inclut pas la version 120 V du modèle ESW-C8). Branchez le cordon d'alimentation dans cette prise. Il est fortement recommandé de connecter l'enceinte à un protecteur contre la surtension ou à un dispositif de conditionnement de ligne. Ne branchez pas le cordon d'alimentation à la prise d'alimentation - commutée ou non commutée - d'un récepteur ; cela pourrait en effet endommager et l'enceinte et le récepteur.

1 → →

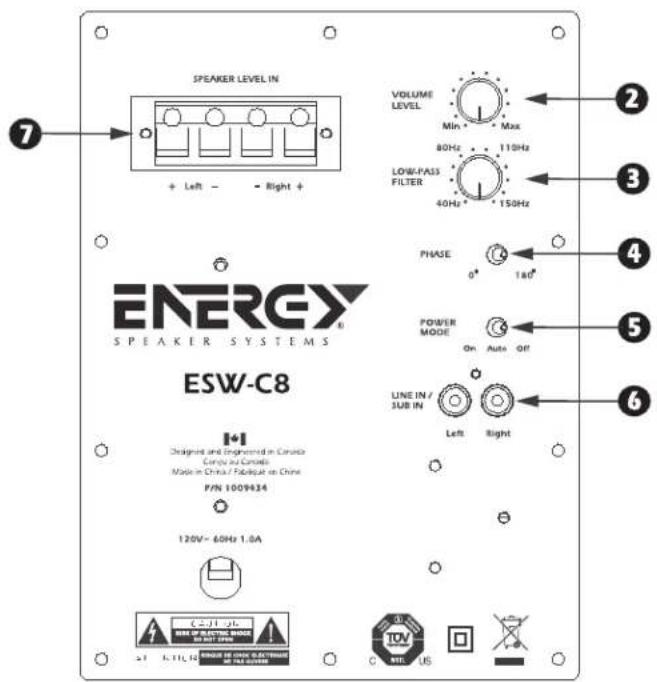

ESW-C8

SPEAKER LEVEL IN + Left - - Right + VOLUME LEVEL Min Max 80Hz 110Hz LOW-PASS FILTER 40Hz 150Hz PHASE 0° 140° POWER MODE On Auto Off LINE IN / SUB IN Left Right ESW-C8 Designed and Engineered in Canada Conju to Canada Made in China / Fabrique in China P/N 1009434 120V~ 60Hz 1.0A C-2J1 JL. SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE SRR OF ELECTRIC HOUSE

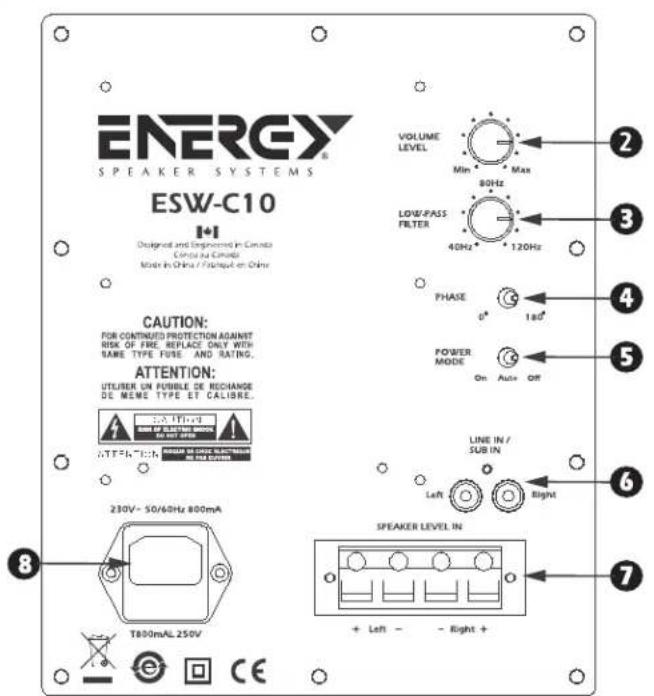

ESW-C10

ENERGY® SPEAKER SYSTEMS ESW-C10 Designed and Engineered in Canada Control and Control Mode in China / Particular China CAUTION: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE FUSE AND RATING. ATTENTION: UTURER UN PUSIBLE DE RECHANGE DE MEME TYPE ET CALIBRE. 230V - 50/60Hz 800mA T800mA AL 250V VOLUME LEVEL Min Max 80Hz LOW PASS FILTER 40Hz 120Hz PHASE 0° 180° POWER MODE On Auto Off LINE IN / SUB IN Left Right Speaker LEVEL IN + Left - - Right +

RACCORDEMENT ET UTILISATION DE VOTRE ENCEINTE D'EXTRÊMES-GRAVES ENERGY

ATTENTION : Coupez le contact sur tous les appareils de la chaîne avant de raccorder l'enceinte d'extrêmes-graves. Si vous ne prenez pas cette précaution, vous risquez endommager l'amplificateur ou l'enceinte.

MÉTHODE 1 – ENTRÉES RCA – POUR CINÉMA MAISON OU APPLICATIONS LFE (EFFETS EN BASSE FRÉQUENCE).

1 Le panneau arrière du récepteur/préamplificateur devrait normalement comporter une prise simple de type RCA identifiée par la mention « Subwoofer/Pre-Amp Out » (sortie d'extrêmes-graves/préampli). Au moyen d'un câble de raccordement audio de type RCA, reliez cette prise de sortie à la prise d'entrée « LINE IN/SUB IN » ⑥ sur le panneau arrière de l'enceinte d'extrêmes-graves. Un câble de raccordement RCA mâle-mâle est requis.
2 Après avoir fait la connexion à la prise d'entrée « LINE IN/SUB IN » ⑥, branchez le cordon d'alimentation de l'enceinte ENERGY® dans une prise de courant. N'utilisez pas les prises d'alimentation sur le panneau arrière du récepteur. Après avoir branché l'enceinte, la mettre en marche.
3 Reportez-vous à la section « Finalisation des réglages », ci-dessous.

MÉTHODE 2 – ENTRÉES RCA - APPLICATIONS STÉRÉO

1 Sur le panneau arrière du récepteur/préampli, il devrait y avoir des prises stéréo (gauche et droit) de type RCA marquées « Left and Right Pre-Amp Outputs ». Connectez une paire de câbles RCA de ces prises « LINE IN/SUB IN » ⑤ sur le panneau arrière de l'enceinte. Un câble RCA mâle-mâle ordinaire est requis.
2 Après avoir fait la connexion à la prise d'entrée « LINE IN/SUB IN » ⑥, branchez le cordon d'alimentation de l'enceinte ENERGY® dans une prise de courant. N'utilisez pas les prises d'alimentation sur le panneau arrière du récepteur. Après avoir branché l'enceinte, la mettre en marche.
3 Reportez-vous à la section Finalisation des réglages ci-après.

MÉTHODE 3 – ENTRÉES DE NIVEAU HAUT – POUR APPLICATIONS MUSICALES

1 L'autre méthode de raccordement de l'enceinte à un récepteur recourt à une connexion de niveau haut avec un fil de haut-parleur en connectant tout simplement les fils des prises de sortie des canaux gauche et droit sur le récepteur aux prises de connexion de niveau haut [SPEAKER LEVEL IN] ⑦ des canaux gauche et droite sur le panneau arrière de l'enceinte. Il est d'importance critique que les polarités soient respectées ; connectez les sorties positives et négatives des canaux gauche et droit aux entrées positives et négatives des canaux gauche et droit, respectivement. Si les connexions devaient être inversées - positif avec négatif et vice versa - la réponse en basse fréquence sera considérablement affectée.
2 Après avoir effectué la connexion de niveau haut [SPEAKER LEVEL IN] entre le récepteur et l'enceinte, assurez-vous qu'aucuns fils libres ne se touchent ; cela pourrait en effet provoquer un court-circuit et endommager les circuits électroniques des appareils. Branchez l'enceinte d'extrêmes-graves ENERGY ^® dans une prise de courant. Ne la branchez pas dans la prise d'alimentation sur le panneau arrière de votre récepteur.
3 Reportez-vous à la section « Finalisation des réglages »

FINALISATION DES RÉGLAGES

1 Après la fin du rodage de l'enceinte, choisissez la position correcte pour le commutateur Mode d'alimentation 5, « On » ou « Auto » selon le type d'appareils de votre chaîne. Le choix « Auto » place l'enceinte d'extrêmes-graves dans un mode de détection automatique qui assure qu'elle se mette en marche sur réception d'un signal pour ensuite, quelques minutes après la fin de la transmission du signal, se mettre hors marche. Dans la position « On », l'enceinte d'extrêmes-graves demeure toujours en fonction. Si la chaîne n'est pas utilisée pendant une longue période, il est recommandé de débrancher le cordon d'alimentation de l'enceinte.
2 Ajustez la commande de volume ② sur le panneau avant de votre enceinte d'extrêmes-graves ENERGY® de sorte que le volume des extrêmes-graves soit égal à celui sur vos enceintes avant. Ceci assure une transition douce entre les basses et les hautes fréquences.
3 Ajustez la commande du filtre passe-bas sur l'enceinte d'extrêmes-graves ENERGY® de sorte que la gamme de fréquence du sous-grave se marie bien avec celle des haut-parleurs avant. Si la fréquence de coupure est établie à un niveau trop bas, il y aura un écart entre la réponse en fréquence des haut-parleurs avant et celle des extrêmes-graves ; si la fréquence de coupure est trop élevée, il y aura un chevauchement de certaines fréquences, ce qui donnera un rendu caverneux. Si de petites enceintes satellites sont utilisées, la fréquence de coupure devrait être réglée entre 90 Hz et 150 Hz ; dans le cas d'enceintes d'étagères, il est recommandé de la régler entre 70 Hz et 90 Hz ; enfin, avec de grosses enceintes de plancher, réglez la fréquence entre 40 Hz et 70 Hz.
4 Ajustez la commande de phase 4 de sorte que les extrêmes-graves s'intègrent harmonieusement avec les autres enceintes de votre chaîne. Cette commande assure que les extrêmes-graves sont en phase avec la réponse en fréquence des autres enceintes. Un déphasage des extrêmes-graves fera en sorte que le rendu dans le grave sera atténué ou semble désynchronisé. Ce réglage sera déterminé par votre position d'écoute, les caractéristiques de votre pièce d'écoute et son interaction avec l'enceinte d'extrêmes-graves ENERGY®. Le déphasage d'un haut-parleur signifie que sa membrane se déplace vers l'intérieur quand elle devrait se déplacer vers l'extérieur, comme les autres haut-parleurs dans votre chaîne, entraînant l'annulation de certaines fréquences. En ajustant la commande de phase, on peut s'assurer que les membranes de tous les haut-parleurs se déplacent dans la direction appropriée, en même temps.
5 Il pourrait être nécessaire de répéter les étapes 2, 3 et 4 pour effectuer un réglage fin du rendu de l'enceinte. L'atteinte d'un accord harmonieux entre l'enceinte d'extrêmes-graves et les autres est cruciale pour un rendement optimal de votre chaîne.

GARANTIE À L'EXTÉRIEUR DES ÉTATS-UNIS ET DU CANADA

Les garanties peuvent tomber sous le régime de législations différentes selon le pays. Pour de plus amples détails sur les conditions de la garantie limitée applicables dans votre pays, informez-vous auprès de votre revendeur local.

GARANTIE AU CANADA ET AUX ÉTATS-UNIS

Veuillez vous reporter au certificat de garantie sur la quatrième de couverture.

La société ENERGY® garantit cet appareil contre toute défectuosité attribuable aux pièces d'origine et à la maind'oeuvre. Cette garantie est valide pendant une période de cinq (5) ans (enceinte passif) et de un (1) an (extrêmes-graves) à partir de la date d'achat auprès d'un revendeur ENERGY® agréé ; la garantie ne sera honorée que sur présentation d'une pièce justificative de la date d'achat.

La garantie ne couvre aucun dommage subi pendant le transport ou imputable à un accident, à une utilisation impropre ou abusive, à la négligence, à une modification non autorisée, à la non-observance des instructions décrites dans le manuel de l'utilisateur ou des directives d'entretien, ni aucun dommage subi par suite de réparations non autorisées ou de réclamations fondées sur une mauvaise interprétation des conditions de la présente garantie par le revendeur.

SERVICE SOUS GARANTIE

Dans l'éventualité où une réparation deviendrait nécessaire pendant la période de couverture de la garantie, communiquez avec :

1) le revendeur auprès de qui l'appareil a été acheté, ou
2) Service EENERGY * Speaker Systems – Tél.: [phone].
3) Pour connaître l'adresse de tous nos centres de service, consultez le site web d'ENERGY ^® Speaker Systems à www.energy-speakers.com.

Le propriétaire de l'appareil est responsable de son emballage et de tous frais d'expédition à un centre de service ENERGY® Speaker Systems agréé. Si l'appareil est expédié à ENERGY® Speaker Systems aux fins de réparation, les frais de réexpédition seront assumés par ENERGY® Speaker Systems à la condition que les réparations effectuées soient couvertes par la garantie. La garantie est limitée à la réparation ou au remplacement des appareils fabriqués et distribués par ENERGY® Speaker Systems. Elle ne couvre aucun dommage indirect ou consécutif de quelque nature que ce soit. Si les conditions accompagnant toute publicité, emballage ou documentation divergent de celles de la présente garantie, les conditions de la présente garantie prévaudront.
