Power 12 - Caisson de basses Energy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié
Marque	Energy
Modèle	Power 12
Haut-parleur	25,4 cm (10 pouces) orienté vers l'avant
Puissance	500 W
Alimentation	Secteur 120 V, 60 Hz
Réglages	Volume, filtre passe-bas (50-150 Hz), phase (0/180°), mode Auto/Off/On
Entrées	Line In (RCA) et entrée haut-parleur (bornes)
Fonction automatique	Mise en veille après 20 min sans signal, voyant DEL rouge/vert
Placement recommandé	Dans un coin de la pièce, près du mur des enceintes avant
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; grille nettoyable à l'aspirateur
Sécurité	Ne pas exposer à l'eau ni à l'humidité ; débrancher en cas d'orage ; confier toute réparation à un professionnel
Pièces fournies	Caisson de graves, cordon d'alimentation, manuel d'utilisation
Réparabilité	Aucune pièce remplaçable par l'utilisateur ; contacter un réparateur agréé
Informations générales	Conforme aux normes FCC classe B et NMB-003 ; marquage CE

FOIRE AUX QUESTIONS - Power 12 Energy

Où placer le caisson de graves Energy Power 12 ?

Pour des graves optimaux, placez-le dans un coin de la pièce, sur le mur où se trouvent les enceintes avant. Vous pouvez aussi essayer d'autres positions pour ajuster le rendu sonore.

Comment connecter le caisson de graves à mon récepteur ?

Utilisez l'entrée Line In (RCA) si votre récepteur a une sortie caisson, ou les bornes Speaker In avec du fil d'enceinte de calibre 16 ou plus. Ne pas utiliser les deux simultanément.

Que signifie le voyant DEL à l'arrière du caisson ?

Le voyant s'allume en ROUGE lorsque l'amplificateur est en mode arrêt ou Auto sans signal. Il passe au VERT lorsqu'il reçoit un signal en mode Auto ou en mode Marche.

Comment régler le filtre passe-bas (Low Pass) ?

Tournez la molette Low Pass entre 50 et 150 Hz pour sélectionner la fréquence de coupure supérieure. Les fréquences au-dessus sont atténuées, ce qui harmonise la sortie du caisson avec vos enceintes principales.

Comment régler la phase (Phase 0/180) ?

La commande Phase permet d'équilibrer acoustiquement le caisson avec les enceintes principales. Essayez la position 0 ou 180 et choisissez celle où le niveau des graves est le plus élevé à votre position d'écoute.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur arrière est sur Auto ou On. Si le voyant reste éteint, contactez un réparateur.

Comment nettoyer le caisson de graves ?

Utilisez un chiffon sec pour dépoussiérer. Pour la grille, vous pouvez utiliser une brosse d'aspirateur. N'utilisez jamais de produits abrasifs ou solvants.

Puis-je réparer moi-même le caisson ?

Non, l'appareil contient des tensions dangereuses et aucune pièce réparable par l'utilisateur. Confiez toute réparation à un réparateur professionnel compétent.

Quelle est la puissance du caisson Energy Power 12 ?

Le caisson est amplifié avec une puissance d'environ 500 W, développée par son amplificateur intégré.

Le caisson est-il compatible avec n'importe quel récepteur ?

Oui, il peut être connecté via l'entrée Line In (RCA) aux récepteurs avec sortie caisson, ou via les bornes Speaker In aux récepteurs stéréo classiques. Assurez-vous de ne pas utiliser les deux entrées en même temps.

MODE D'EMPLOI Power 12 Energy

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type trop ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DÉBRANCHER cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.
15. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.
16. Pour isoler complètement cet appareil de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.
17. La fiche secteur du cordon d'alimentation doit rester accessible.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence de consignes d'utilisation et de maintenance importantes dans la documentation qui accompagne l'appareil.

L'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT : Ne pas poser sur ce produit à des sources de flammes nues telles que des bougies.

aTTenTION

AVERTISSEMENT : Ne pas ouvrir ! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Placer l'équipement à proximité d'une prise de courant et veiller à faciliter l'accès au disjoncteur.

AVERTISSEMENT : Ce produit a été conçu pour être alimenté EXCLUSIVEMENT par une source d'alimentation secteur conforme aux valeurs indiquées en face arrière, ou par le bloc d'alimentation du produit. L'alimentation à partir d'autres sources que celles indiquées risque d'endommager le produit de façon irréversible et d'annuler sa garantie. L'utilisation d'adaptateurs de fiches secteur doit se faire avec prudence, car elle peut permettre le branchement du produit sur des sources de tension pour lesquelles le produit n'a pas été conçu. Si le produit est pourvu d'un cordon d'alimentation amovible, utiliser uniquement un cordon du même type que celui fourni avec l'appareil, ou un cordon fourni par un distributeur ou revendeur local. En cas de doute concernant la tension d'alimentation acceptable, s'adresser au distributeur ou au revendeur local

LISTe DeS PIÈCeS

• UN CAISSON DE GRAVES D 25,4 CM (10 POUCES) ORIENTÉ VERS L'AVANT
• UN CORDON D'ALIMENTATION
• UN MANUEL D'UTILISATION

PLaCeMenT De VOTre CaISSOn De graVeS aLIMenTÉ

Les caissons de graves d'Energy à amplificateur alimenté ont été conçus pour reproduire les extrêmes graves et fournir l'impact permettant que les films et la musique atteignent l'excellence que vous attendez. Pour optimiser le fonctionnement, placez votre caisson de graves dans un coin de la pièce sur le mur où se trouvent les enceintes avant. Voir la Figure 1 pour le placement. Il faut savoir que le placement dans la pièce peut avoir une très grande influence sur les performances de votre caisson de graves alimenté. Le placement en coin suggéré ci-dessus permet d'atteindre un volume de graves supérieur. Si le caisson de graves est placé le long du milieu d'un mur, ou en dehors de la pièce, le volume de graves en sera réduit mais les graves peuvent présenter des sonorités plus ajustées. Essayez différents placements et réglages afin de déterminer ce qui convient le mieux à la pièce et à vos préférences. Lors du choix de l'emplacement du caisson de graves, n'oubliez pas que l'amplificateur intégré doit être branché dans une prise de courant secteur.

raCCOrDeMenT DU CaISSOn De graVeS aLIMenTÉ aUX aPPareILS ÉLeCTrOnIQUeS

Commandes et raccordements en option — Les caissons de graves alimentés peuvent être raccordés à la sortie du caisson de graves de vos appareils électroniques par des entrées jacks situées sur le panneau arrière du caisson de graves. Voir la Figure 2. Ce type de raccordement est préférable aux raccordements câblés classiques des enceintes. Pour plus de renseignements sur les réglages indiqués dans ce manuel et sur la gestion des graves, adressez-vous à un revendeur ou visitez le site energy-speakers.com.

« Line In » (Entrée ligne) — Cette entrée filtrée par un filtre passe-bas (LP) est conçue comme une entrée polyvalente pour le caisson de graves.

Raccordement câblé classique d'enceintes — À l'aide de fil d'enceinte de calibre 16 ou plus gros, raccordez la borne « positive ») ROUGE du canal GAUCHE de l'amplificateur à la borne (+) ROUGE du canal GAUCHE d'entrée du caisson de graves (« Speaker In »). Raccordez la borne « négative » (−) NOIRE du canal GAUCHE de l'amplificateur à la borne « négative » (−) NOIRE du canal GAUCHE d'entrée du caisson de graves (« Speaker In »). Répétez ces étapes pour le raccordement du canal DROIT de l'amplificateur à l'entrée du canal DROIT de votre caisson de graves. Voir la figure 2. Vérifiez qu'aucune partie dénudée de fil de raccordement ne touche une autre borne car cela pourrait provoquer un court-circuit et endommager le matériel.

« Low Pass (LP) Crossover » (Filtre passe-bas) – Le filtre permet à l'utilisateur de sélectionner la fréquence supérieure de coupure du caisson de grave. La fréquence est sélectionnable de 50 à 150 Hz. Les fréquences au-dessus du niveau défini sont exclues, vous permettant d'harmoniser la sortie du caisson de graves à celle des enceintes principales.
« Volume » — Il s'agit de la commande générale du volume pour le caisson de graves. Cette commande sert à l'équilibrage du son de la sortie du caisson de graves avec le son des enceintes principales.
« Phase 0/180 » – Cette commande sert à l'équilibrage acoustique de la sortie du caisson de graves avec les enceintes principales. Vous sélectionnez l'une des deux positions, 0 ou 180, dans laquelle la puissance du caisson de graves est la plus élevée pour la position d'écoute.
« Power Off/Auto/On » – « OFF/AUTO/ON » (Arrêt/Automatique/Marche) – La sélection de « Auto » permet au caisson de graves d'activer l'amplification audio quand il détecte un signal d'entrée audio. L'amplification audio est automatiquement désactivée au bout de 20 minutes si aucune entrée de signal n'est détectée. Le caisson de graves a un voyant DEL sur le arrière panneau superiéur qui indique l'état de la fonction automatique. Le voyant DEL s'allume en ROUGE

quand l'amplificateur est en position arrêt (« Off ») ou sur la position « Auto » sans signal audio et en VERT quand l'amplificateur reçoit un signal en position « Auto » ou en position marche (« ON »).

enTreTlen eT netTOYage DU CaISSOn De graVeS aMPLIFIÉ

Le nettoyage de vos enceintes ne demande qu'un époussetage de temps en temps. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l'aide d'une brosse d'aspirateur.

enregISTreMenT DU PRODUIT

Enregistrez votre produit en ligne à www.Energy.com/register

• Energy vous tiendra au courant des nouveaux produits et des promotions.
• Vos coordonnées ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées pour la garantie.
  Conservez le reçu pour les réclamations sous garantie.

Cet appareil est conforme à la section 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas produire d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

REMARQUE : Cet appareil a été testé et reconnu compatible avec les limites des appareils numériques de classe B, en application de la section 15 des règles de la FCC. Ces limites ont été établies de façon à offrir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Ce matériel génère, utilise et peut émettre des radio-fréquences et, s'il n'est pas installé et utilisé en accord avec les directives fournies, peut provoquer des interférences avec les communications radio. Il est toutefois impossible de garantir que des interférences ne se produiront pas dans une installation donnée. Si cet appareil entraîne des interférences nuisibles à la réception des programmes de radio ou de télévision, ce qui peut se vérifier en le mettant hors tension puis de nouveau sous tension, l'utilisateur peut prendre les mesures suivantes pour essayer de corriger les interférences :

• Modifier l'orientation ou l'emplacement de l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise de courant d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le détaillant ou un technicien spécialisé en radio et télévision pour obtenir d'autres conseils.

Homologation comme appareil numérique de classe B au titre des modalités de vérification FCC section 15.

Attention : Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Attention : Pour être conforme aux limites des appareils numériques de classe B, selon la section 15 des règlements de la FCC, cet appareil doit être conforme aux limites de la classe B. Tous les périphériques doivent être blindées et reliés à la terre. Le fonctionnement avec des périphériques non certifiés ou des câbles non-blindés peut provoquer des interférences nuisibles à la réception des programmes radio.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

InFOrMaTIONs De COnFOrMITÉ À La rÉgLeMenTaTION de L'UnlOn eUrOPÉenne :

Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/EEC de l'Union européenne ; conformité aux directives CEM 2004/108/EC de l'Union européenne.

aVIS Deee

Remarque : Cette marque n'est applicable qu'aux pays de l'Union Européenne (UE) et à la Norvège.

Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adéquate permettant la récupération et le recyclage.

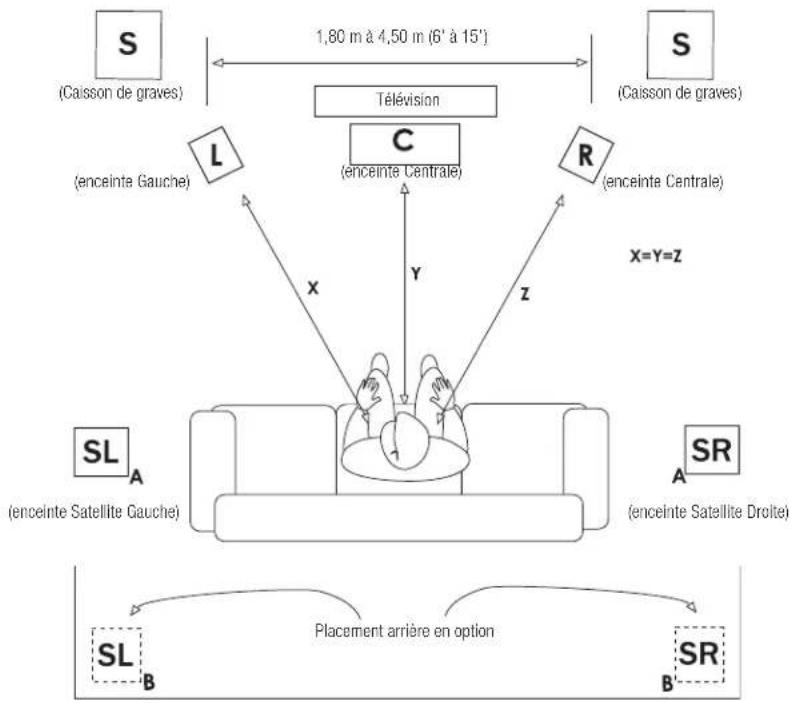

Figure 1 Placement des enceintes dans la zone d'écoute


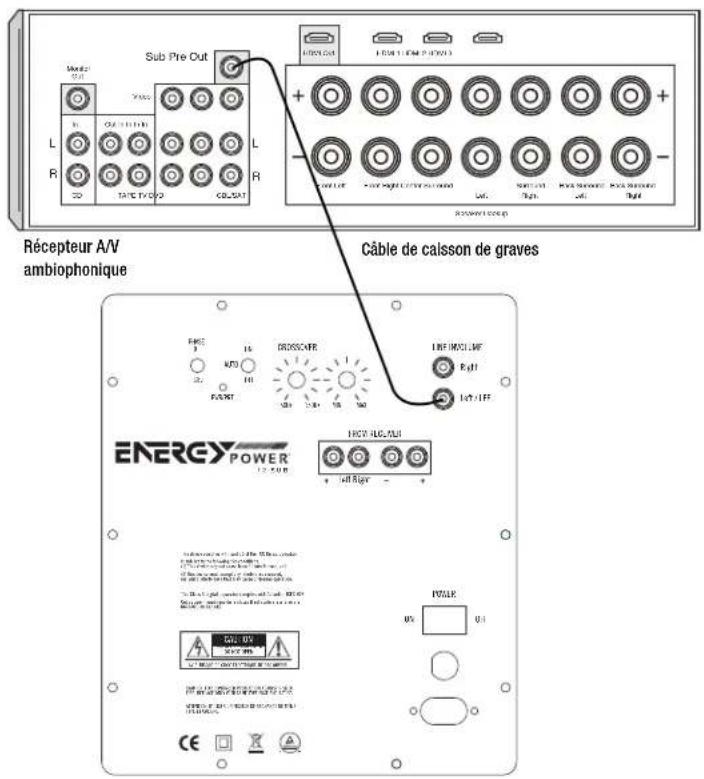

Figure 2 Raccordement du caisson de graves Energy Power™ 12

Le caisson de graves Energy est équipé de raccordements de niveau d'enceinte (haut) et de ligne (bas). Le raccordement dépend du type de récepteur (ou préamplificateur) utilisé avec le caisson de graves. Ne pas effectuer les deux raccordements en même temps, car cela pourrait endommager le système ! La plupart des raccordements se font sur l'entrée ligne « Line In ».

Raccordement « Line In » (entrée ligne) Raccordement câblé classique d'enceintes

Sub Pre Out Récepteur A/V ambiophonique Câble de caisson de graves ENERG POWER 12 x 500 R3 L R 2D DATE TV 09 CEL 04T ECON OUT ECON 11 FAM 21 DUM 3 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / + - / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, / \ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ +, |\ | +/- | + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + ~ HEVER POWER 12 x 500 ECON OUT ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 16/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/47/ ECON OUT ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11 FAM 21 DUM 3 ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON 11FAM ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON ECON

Récepteur stéréo FII d'encelinte de calibre 16 ou plus gros ENERGY POWER 12.705 + Left Right - TOTALS 05 01
