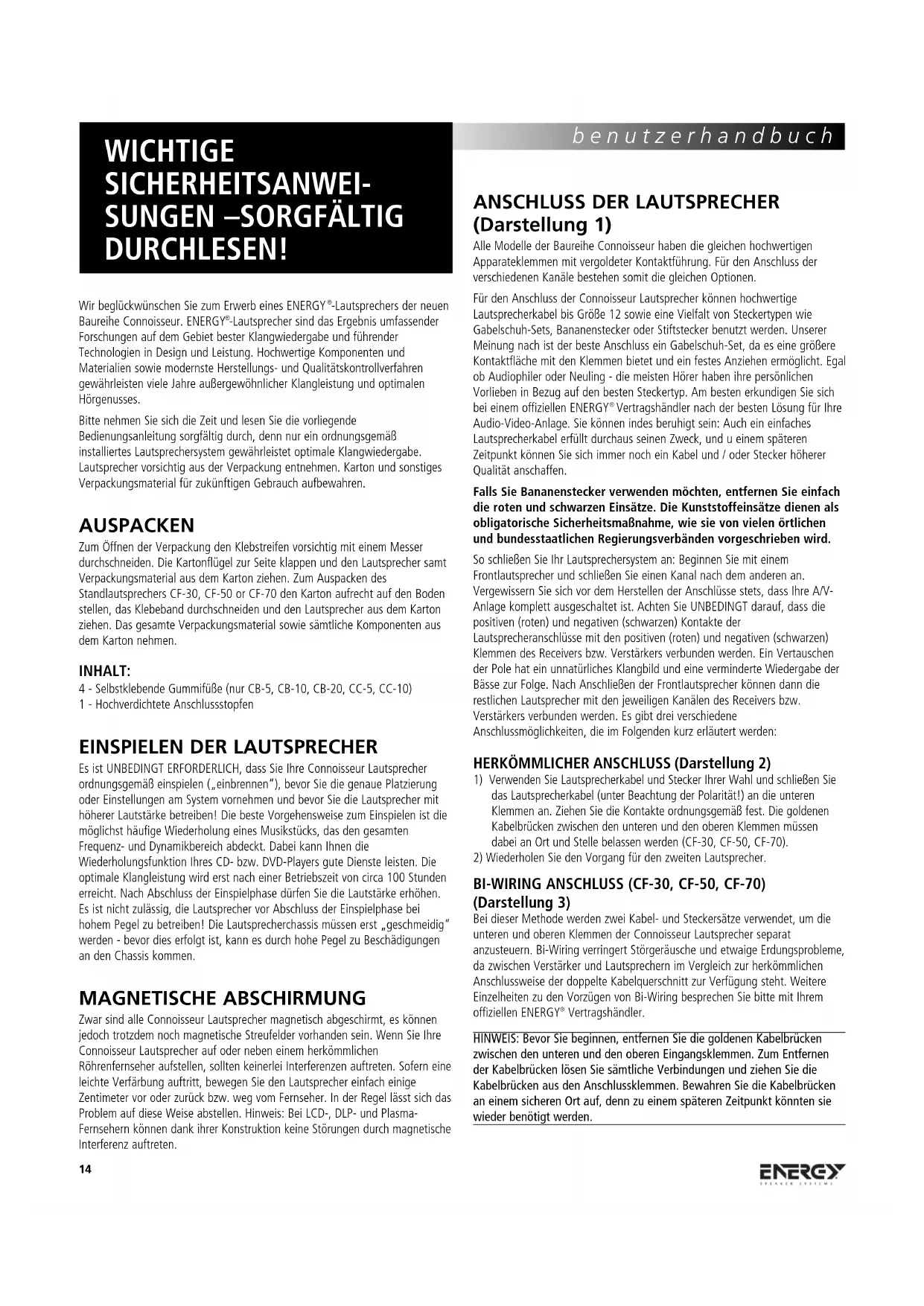

BEDIENUNGSANLEITUNG CF-50 Energy

-Lautsprechers der neuen Baureihe Connoisseur. ENERGY

-Lautsprecher sind das Ergebnis umfassender Forschungen auf dem Gebiet bester Klangwiedergabe und führender Technologien in Design und Leistung. Hochwertige Komponenten und Materialien sowie modernste Herstellungs- und Qualitätskontrollverfahren gewährleisten viele Jahre außergewöhnlicher Klangleistung und optimalen Hörgenusses. Bitte nehmen Sie sich die Zeit und lesen Sie die vorliegende Bedienungsanleitung sorgfältig durch, denn nur ein ordnungsgemäß installiertes Lautsprechersystem gewährleistet optimale Klangwiedergabe. Lautsprecher vorsichtig aus der Verpackung entnehmen. Karton und sonstiges Verpackungsmaterial für zukünftigen Gebrauch aufbewahren. AUSPACKEN Zum Öffnen der Verpackung den Klebstreifen vorsichtig mit einem Messer durchschneiden. Die Kartonflügel zur Seite klappen und den Lautsprecher samt Verpackungsmaterial aus dem Karton ziehen. Zum Auspacken des Standlautsprechers CF-30, CF-50 or CF-70 den Karton aufrecht auf den Boden stellen, das Klebeband durchschneiden und den Lautsprecher aus dem Karton ziehen. Das gesamte Verpackungsmaterial sowie sämtliche Komponenten aus dem Karton nehmen. INHALT:

4 - Selbstklebende Gummifüße (nur CB-5, CB-10, CB-20, CC-5, CC-10)

1 - Hochverdichtete Anschlussstopfen

EINSPIELEN DER LAUTSPRECHER

Es ist UNBEDINGT ERFORDERLICH, dass Sie Ihre Connoisseur Lautsprecher ordnungsgemäß einspielen („einbrennen“), bevor Sie die genaue Platzierung oder Einstellungen am System vornehmen und bevor Sie die Lautsprecher mit höherer Lautstärke betreiben! Die beste Vorgehensweise zum Einspielen ist die möglichst häufige Wiederholung eines Musikstücks, das den gesamten Frequenz- und Dynamikbereich abdeckt. Dabei kann Ihnen die Wiederholungsfunktion Ihres CD- bzw. DVD-Players gute Dienste leisten. Die optimale Klangleistung wird erst nach einer Betriebszeit von circa 100 Stunden erreicht. Nach Abschluss der Einspielphase dürfen Sie die Lautstärke erhöhen. Es ist nicht zulässig, die Lautsprecher vor Abschluss der Einspielphase bei hohem Pegel zu betreiben! Die Lautsprecherchassis müssen erst „geschmeidig“ werden - bevor dies erfolgt ist, kann es durch hohe Pegel zu Beschädigungen an den Chassis kommen. MAGNETISCHE ABSCHIRMUNG Zwar sind alle Connoisseur Lautsprecher magnetisch abgeschirmt, es können jedoch trotzdem noch magnetische Streufelder vorhanden sein. Wenn Sie Ihre Connoisseur Lautsprecher auf oder neben einem herkömmlichen Röhrenfernseher aufstellen, sollten keinerlei Interferenzen auftreten. Sofern eine leichte Verfärbung auftritt, bewegen Sie den Lautsprecher einfach einige Zentimeter vor oder zurück bzw. weg vom Fernseher. In der Regel lässt sich das Problem auf diese Weise abstellen. Hinweis: Bei LCD-, DLP- und Plasma- Fernsehern können dank ihrer Konstruktion keine Störungen durch magnetische Interferenz auftreten.

ANSCHLUSS DER LAUTSPRECHER

(Darstellung 1) Alle Modelle der Baureihe Connoisseur haben die gleichen hochwertigen Apparateklemmen mit vergoldeter Kontaktführung. Für den Anschluss der verschiedenen Kanäle bestehen somit die gleichen Optionen. Für den Anschluss der Connoisseur Lautsprecher können hochwertige Lautsprecherkabel bis Größe 12 sowie eine Vielfalt von Steckertypen wie Gabelschuh-Sets, Bananenstecker oder Stiftstecker benutzt werden. Unserer Meinung nach ist der beste Anschluss ein Gabelschuh-Set, da es eine größere Kontaktfläche mit den Klemmen bietet und ein festes Anziehen ermöglicht. Egal ob Audiophiler oder Neuling - die meisten Hörer haben ihre persönlichen Vorlieben in Bezug auf den besten Steckertyp. Am besten erkundigen Sie sich bei einem offiziellen ENERGY

Vertragshändler nach der besten Lösung für Ihre Audio-Video-Anlage. Sie können indes beruhigt sein: Auch ein einfaches Lautsprecherkabel erfüllt durchaus seinen Zweck, und u einem späteren Zeitpunkt können Sie sich immer noch ein Kabel und / oder Stecker höherer Qualität anschaffen. Falls Sie Bananenstecker verwenden möchten, entfernen Sie einfach die roten und schwarzen Einsätze. Die Kunststoffeinsätze dienen als obligatorische Sicherheitsmaßnahme, wie sie von vielen örtlichen und bundesstaatlichen Regierungsverbänden vorgeschrieben wird. So schließen Sie Ihr Lautsprechersystem an: Beginnen Sie mit einem Frontlautsprecher und schließen Sie einen Kanal nach dem anderen an. Vergewissern Sie sich vor dem Herstellen der Anschlüsse stets, dass Ihre A/V- Anlage komplett ausgeschaltet ist. Achten Sie UNBEDINGT darauf, dass die positiven (roten) und negativen (schwarzen) Kontakte der Lautsprecheranschlüsse mit den positiven (roten) und negativen (schwarzen) Klemmen des Receivers bzw. Verstärkers verbunden werden. Ein Vertauschen der Pole hat ein unnatürliches Klangbild und eine verminderte Wiedergabe der Bässe zur Folge. Nach Anschließen der Frontlautsprecher können dann die restlichen Lautsprecher mit den jeweiligen Kanälen des Receivers bzw. Verstärkers verbunden werden. Es gibt drei verschiedene Anschlussmöglichkeiten, die im Folgenden kurz erläutert werden: HERKÖMMLICHER ANSCHLUSS (Darstellung 2)

1) Verwenden Sie Lautsprecherkabel und Stecker Ihrer Wahl und schließen Sie

das Lautsprecherkabel (unter Beachtung der Polarität!) an die unteren Klemmen an. Ziehen Sie die Kontakte ordnungsgemäß fest. Die goldenen Kabelbrücken zwischen den unteren und den oberen Klemmen müssen dabei an Ort und Stelle belassen werden (CF-30, CF-50, CF-70).

2) Wiederholen Sie den Vorgang für den zweiten Lautsprecher.

BI-WIRING ANSCHLUSS (CF-30, CF-50, CF-70) (Darstellung 3) Bei dieser Methode werden zwei Kabel- und Steckersätze verwendet, um die unteren und oberen Klemmen der Connoisseur Lautsprecher separat anzusteuern. Bi-Wiring verringert Störgeräusche und etwaige Erdungsprobleme, da zwischen Verstärker und Lautsprechern im Vergleich zur herkömmlichen Anschlussweise der doppelte Kabelquerschnitt zur Verfügung steht. Weitere Einzelheiten zu den Vorzügen von Bi-Wiring besprechen Sie bitte mit Ihrem offiziellen ENERGY

Vertragshändler. HINWEIS: Bevor Sie beginnen, entfernen Sie die goldenen Kabelbrücken zwischen den unteren und den oberen Eingangsklemmen. Zum Entfernen der Kabelbrücken lösen Sie sämtliche Verbindungen und ziehen Sie die Kabelbrücken aus den Anschlussklemmen. Bewahren Sie die Kabelbrücken an einem sicheren Ort auf, denn zu einem späteren Zeitpunkt könnten sie wieder benötigt werden. benutzerhandbuch WICHTIGE SICHERHEITSANWEI-

141) Verwenden Sie Lautsprecherkabel und Stecker ihrer Wahl und schließen Sie

ein vom Verstärker kommendes Lautsprecherkabel (unter Beachtung der Polarität!) an die oberen Klemmen an. Ziehen Sie die Kontakte ordnungsgemäß fest.

2) Schließen Sie dann das zweite, vom gleichen Kanal Ihres Verstärkers

kommende Kabel an die unteren Klemmen an.

3) Wiederholen Sie den Vorgang für den zweiten Lautsprecher.

„BI-AMPING“ ANSCHLUSS (CF-30, CF-50, CF-70) (Darstellung 3) Bei dieser Anschlussweise werden zwei separate Zwei-Kanal-Verstärker eingesetzt: Der eine Lautsprecher wird durch den einen Stereo-Verstärker angesteuert und der zweite Lautsprecher durch den zweiten, identischen Verstärker. Dieses Verfahren wird häufig als „vertikales Bi-Amping“ bezeichnet. Nur diese Methode wird von ENERGY

empfohlen. HINWEIS: Bevor Sie beginnen, entfernen Sie die goldenen Kabelbrücken zwischen den unteren und den oberen Eingangsklemmen. Zum Entfernen der Kabelbrücken lösen Sie sämtliche Verbindungen und ziehen Sie die Kabelbrücken aus den Anschlussklemmen. Bewahren Sie die Kabelbrücken an einem sicheren Ort auf, denn zu einem späteren Zeitpunkt könnten sie wieder benötigt werden.

1) Verwenden Sie Lautsprecherkabel und Stecker ihrer Wahl und schließen Sie

ein vom Verstärker kommendes Lautsprecherkabel (unter Beachtung der Polarität!) an die oberen Klemmen an. Ziehen Sie die Kontakte ordnungsgemäß fest.

2) Schließen Sie dann das zweite, vom anderen Kanal des Verstärkers

kommende Kabel an die unteren Klemmen an und ziehen Sie auch hier die Kontakte ordnungsgemäß fest.

3) Wiederholen Sie nun Schritt 1 und 2 für den zweiten Lautsprecher, mit vom

zweiten Verstärker kommenden Kabeln.

PLATZIEREN DER LAUTSPRECHER

LINKE UND RECHTE HAUPTLAUTSPRECHER

(CB-5, CB-10, CB-20, CF-30, CF-50, CF-70) In der Regel werden die Hauptlautsprecher im vorderen Teil des Raumes zu beiden Seiten des Fernsehers bzw. des vom Beamer projizierten Bildes aufgestellt. Sie sollten mindestens 2 Meter voneinander entfernt platziert werden und - sofern es der Standort des vorhandenen Mobiliars zulässt - mindestens 30 cm von sämtlichen Wänden stehen. Zur Bestimmung des besten Standortes muss der Abstand zwischen den Lautsprechern selbst sowie zwischen den Lautsprechern und der Hörposition gemessen werden. Der Abstand der Boxen zum Hörer sollte ungefähr 1,5 Mal so groß wie der zwischen den beiden Boxen sein. Beispiel: Beträgt die Entfernung zwischen Lautsprechern und Hörposition 3 m, sollten die Boxen in einem Abstand von 2 m zueinander aufgestellt werden. Dies gewährleistet ausgezeichnete Musikwiedergabe in Bezug auf Kanaltrennung und Stereoeffekt. Vorstehende Angaben sind indes nur ein Anhaltspunkt, denn das Platzieren der Lautsprecher ist je nach akustischen Bedingungen des Raumes und Standort des vorhandenen Mobiliars verschieden. Vertrauen Sie Ihrem eigenen Urteilsvermögen und experimentieren Sie mit verschiedenen Standorten für die Boxen. Oft führen schon geringfügige Veränderungen zu einer erheblichen Verbesserung der Klangleistung. BEFESTIGUNG AN DER WAND (CB-5, CB-10, CB-20, CC-5) (Darstellung 4) Diese Modelle können an der Wand mithilfe des Schlüssellochs bzw. Gewindeeinsatzes an der Rückseite befestigt werden. Die Gewindeeinsätze entsprechen einer impirischen Gewindegröße von 1/4-20 (CB-5, CB-10, CC-5) bzw. 3/8-16 (CB-20) und sollten mit verschiedenen, zusätzlich auf dem Markt erhältlichen Befestigungssystemen kompatibel sein. AUFSTELLUNG AUF EINEM TISCH ODER STÄNDER (CB-5, CB-10, CB-20, CC-5, CC-10) (Darstellung 5) Möchten Sie den Lautsprecher auf ein Regal oder einen Ständer stellen, bringen Sie bitte die 4 Gummifüße am Boden des Lautsprechers an, damit sowohl die Standfläche als auch der Lautsprecher vor Beschädigungen geschützt werden. Ziehen Sie einfach den Schutzstreifen an den Gummifüßen ab and bringen Sie sie am Boden des Lautsprechers an, und zwar ein Gummifuß pro Ecke. Die Gummifüße helfen außerdem dabei, den Lautsprecher vom Regal bzw. Ständer zu entkoppeln. SCHRANKINSTALLATION (CB-5, CB-10, CB-20, CC-5, CC-10) (Darstellung 6) Falls der Lautsprecher in einen Schrank gestellt werden soll, stecken Sie bitte die beiden beigefügten Anschlussstopfen in die Anschlüsse an der Rückseite des Lautsprechers. Wenn sich der Lautsprecher in einem Schrank befindet, lösen die hinteren Anschlüsse eine Überbetonung der Niederfrequenzen aus. Somit müssen die Anschlüsse verschlossen werden, um den bestmöglichen Klang erreichen zu können. Zusätzlich sollten Sie sorgsam beim Einsetzen des Lautsprechers in den Schrank vorgehen. Die Vorderseite des Lautsprechers sollte bündig mit dem Schrank abschließen. Des weiteren sollte eine Dämmung angebracht werden, da dadurch eventuell auftretende Diffraktionsprobleme vermieden werden können. Ihr offizieller Energy Vertragshändler kann Ihnen bei etwaigen Problemen behilflich sein. CR-10 (Darstellung 7) Die genaue Position der hinteren Lautsprecher („Surround-Lautsprecher“) ist sehr unterschiedlich je nach Raumaufteilung und Standort des vorhandenen Mobiliars. Idealerweise sollten sie an einer Seiten- oder Rückwand aufgestellt werden. Seitenwand: Diese Position verwendet die Zimmerdecke bzw. hinteren Wände eines Raumes, um den Klang zu reflektieren und den „Surround“-Effekt zu schaffen. Standort an einer Rückwand: Diese Position sollte immer dann gewählt werden, wenn aus Gründen der Raumaufteilung oder des Standortes des Mobiliars die Platzierung an einer Seitenwand nicht möglich ist. Sie wird auch bei 6.1 oder

7.1 Surround-Konfigurationen verwendet.

Da beide Standorte ihre Vor- und Nachteile haben, sollte die Position gewählt werden, die ein Maximum an Raumbeschallung bietet. Ziel der Surround- Lautsprecher während der Wiedergabe eines Films ist es, um Sie herum „Atmosphäre“ zu erzeugen. Die Surround-Lautsprecher werden idealerweise im gleichen Abstand zu Ihnen platziert wie die vorderen Lautsprecher. In Wohnbereichen ist das jedoch nicht immer möglich. Der CR-10 überträgt den Klang von beiden Seiten des Lautsprechers aus und ist am besten positioniert, wenn er sowohl die Decke als auch Wände verwenden kann, um den Klang zu reflektieren. Die optimalste Befestigungsposition für ein 5.1 System ist die Seitenwandposition, da hierbei sowohl die Decke als auch die hinteren und seitlichen Wände eines Raumes genutzt werden können. Damit lässt sich ein lebensechter Surround-Effekt erzielen, und der Raum klingt größer als er ist. Versuchen Sie bei dieser Platzierung den Lautsprecher so zu montieren, dass er sich neben oder knapp hinter Ihnen befindet. Was die Höhe anbelangt, so sollte diese oberhalb des Ohrniveaus liegen, bei circa 2/3 der Raumhöhe. Circa 1,80 über dem Boden ist in der Regel ein guter Ausgangspunkt, wenn Sie sitzen, sollte der Lautsprecher sich circa 60 cm oberhalb Ihres Kopfes befinden. Diese allgemeinen Richtlinien sind als Hilfestellung für die Platzierung zu verstehen. Auch an der Rückwand können Sie eine ausgezeichnete Klangleistung erzielen. Platzieren Sie die Lautsprecher nach Möglichkeit nicht direkt in einer Ecke. Lassen Sie zwischen Gehäuse und Seitenwand mindestens 60 cm Abstand, damit der Klang in den Raum reflektiert werden kann. Die Position an der Rückwand sollte immer dann gewählt werden, wenn aus Gründen der Raumaufteilung (Wandvorsprünge, große Öffnungen, Türen usw.) die Platzierung an einer Seitenwand nicht möglich ist. Soweit irgend möglich benutzerhandbuch 15benutzerhandbuch sollten der hintere Mittelkanal-Lautsprecher (6.1 System) bzw. die beiden zusätzlichen hinteren Surround-Lautsprecher (7.1) auf der gleichen Höhe platziert werden wie die beiden anderen hinteren Surround-Lautsprecher. MONTAGE DER CR-10 LAUTSPRECHER (Darstellung 8) HINWEIS: Für den CR-10 ist eine besonders benutzerfreundlichen Wandbefestigung erhältlich. Bei der Montage müssen Sie mit größter Sorgfalt vorgehen, da der Lautsprecher ein erhebliches Gewicht aufweist und es bei unsachgemäßer Anbringung zu Schäden am Produkt und / oder zu Verletzungen kommen könnte. Die Anleitung muss daher strikt befolgt werden!

1) Wählen Sie den für Ihren Raum optimalen Anbringungsort.

2) Halten Sie den Lautsprecher an der gewünschten Position vertikal zur Wand

und drücken Sie das Lautsprechergehäuse fest an, um die Wand zu markieren. An dieser Stelle benötigen Sie das richtige Befestigungszubehör, um den Lautsprecher sicher befestigen zu können. Das Zubehör ist nicht inklusive des Lautsprechers, da Baumaterialien in verschiedenen Ländern stark variieren, jedoch empfiehlt sich eine Schraubenkopfgröße Nr. 8. Die Länge der Schrauben richtet sich nach dem Material der Wand.

3) Falls Sie eine Befestigung auf Gipskarton beabsichtigen, stellen Sie bitte

sicher, dass Sie geeignete Dübel verwenden, da Schrauben allein in Gipskarton keinen sicheren Halt bieten. Bringen Sie die Schrauben UND Dübel fest an. Wenn möglich, versuchen Sie bitte stets einen Wandpfosten zur Befestigung zu finden.

4) Halten Sie den Lautsprecher vertikal und stecken Sie den Schraubenkopf in

das große Loch. Schieben Sie den Lautsprecher nun nach unten, bis er richtig sitzt.

BI-POLE/DI-POLE SCHALTER – CR-10

Mit dem Bi-pole/Di-pole Schalter können Sie die Art des vom Lautsprecher erzeugten Klangfeldes individuell einstellen. Hinweis: Die zwei Hochtonlautsprecher funktionieren stets, ungeachtet der Position des Schalters.

1) In „Bi-pole“ Position sind die Hochtonlautsprecher aktiviert und arbeiten

gleichphasig zueinander. Das daraus resultierende Klangfeld ist weitreichend, und in der richtigen Position reflektiert sich der Klang an den Abgrenzungen des Raumes, um ein größeres Surround-Klangfeld erzeugen zu können.

2) In „Di-pole“ Position sind die Hochtonlautsprecher zwar aktiv, jedoch nicht

gleichphasig zueinander. Das daraus resultierende Klangfeld ist weitreichend und kann sogar noch einen größeren Effekt als der bi-pole Modus schaffen. FEINABSTIMMUNG Bevor Sie sich an die Feinabstimmung machen, sollten Sie sich vergewissern, dass sämtliche Verbindungen ordnungsgemäß hergestellt sind und dass Ihre Lautsprecher mindestens 100 Stunden lang eingespielt worden sind. Nur so sind optimale Ergebnisse gewährleistet. Der Aufstellungsraum bildet den „Schlussstein“ Ihres Audiosystems und entscheidet darüber, ob Sie mittelmäßigen oder wirklich hochwertigen Klang erzielen. Reflexionen sind Bestandteil jeder Aufnahme und jeder Wiedergabe von Musik. Sie haben einen wesentlichen Anteil an der Klangleistung Ihres Systems. Wenn Ihr Raum zu „hart“ ist - d.h. viele glatte Flächen wie Fensterscheiben, harte Böden, spärliche Möblierung usw. aufweist - dann klingt Ihre Anlage möglicherweise zu hell. Wenn Ihr Raum dagegen zu „weich“ ist - d.h. dicke Teppiche, schwere Möbel und dicht behangene Wände - dann fehlt es dem Klang möglicherweise an Dynamik und Energie. Um hier Abhilfe zu schaffen, sollten Sie kleine Änderungen an Ihrer Raumausstattung in Betracht ziehen, da diese in der Regel erhebliche Verbesserungen der Klangqualität bringen. In den meisten Räumen muss die Balance zwischen allgemeiner Ästhetik und Klangqualität gewahrt werden - doch mit Geduld und kleinen Anpassungen bei Platzierung und Einstellungen lassen sich oft erhebliche Klangsteigerungen erzielen. Die tiefen Bässe sind in der Regel der stärksten Beeinflussung durch die Raumgegebenheiten ausgesetzt. Wenn Sie feststellen, dass die Bässe in Ihrem Raum ungleichmäßig oder bei bestimmten Frequenzen übermäßig verstärkt klingen, sollten Sie mit der Platzierung der vorderen Lautsprecher sowie mit deren Ausrichtung auf die Hörposition experimentieren. Auch die Nähe der Lautsprecher zu den Raumbegrenzungen (Wänden usw.) wirkt sich auf die Bässe aus. Wenn Sie die Bässe zu schwach finden, überprüfen Sie zunächst die Verbindungen, um sich zu vergewissern, dass Ihre Anlage phasengleich arbeitet, und experimentieren Sie anschließend mit der Platzierung. Je größer der Abstand zur Wand, desto geringer wird die Gesamtbassleistung Ihres Systems ausfallen, doch desto klarer definiert werden die Bässe klingen. Wenn Sie Ihre Lautsprecher zu nahe an der Wand platzieren, klingen die Bässe in der Regel übermäßig verstärkt und schlecht definiert. Die optimalen Ergebnisse erzielen Sie, wenn Sie Ihre Lautsprecher auf Ihren Raum abstimmen. Wenn Schwierigkeiten mit der Raumtreue der Wiedergabe auftreten, sollten Sie sich als erstes vergewissern, dass Ihre Lautsprecher zueinander phasengleich arbeiten. Wenn das der Fall ist und die Raumtreue der Wiedergabe noch immer Probleme bereitet, verringern Sie den Abstand zwischen den Lautsprechern oder nehmen Sie eine leichte Neigung der Lautsprecher auf die Hörposition vor. Alle oben genannten Aspekte gelten auch für Platzierung und Einstellung eines Surround-Systems. Um das Optimum aus Ihrer Anlage herauszuholen, müssen die Lautsprecherabstände entsprechend angepasst sowie die Verzögerungen und Pegel mit einem SPL-Messgerät eingestellt werden.

Die Gehäuse der Baureihe Connoisseur sollten von Zeit zu Zeit mit einem feuchten Lappen und warmem Wasser abgewischt werden, um Staub und Fingerabdrücke zu entfernen. Auf keinen Fall dürfen Reinigungs-, Scheuer- oder Fensterputzmittel verwendet werden! Zum Entfernen von Staub von der Gitterbespannung verwenden Sie den Bürstenaufsatz Ihres Staubsaugers, einen ganz leicht befeuchteten Schwamm oder einen staubfreien Lappen. Unter keinen Umständen dürfen Sie die Lautsprechermembranen direkt berühren oder mit Wasser in Berührung bringen, da dies zu irreparablen Schäden führen könnte!

Hinweis: Experimentieren Sie mit der Steuerung, um sie Ihren Wünschen anzupassen. Die Tabelle zeigt Ihnen einen Anhaltspunkt, jedoch ist jeder Raumanders und je nach Position oder Installation des CR-10 sowie Materialien imRaum können die Einstellungen variieren.
