BEDIENUNGSANLEITUNG RC-50 Energy

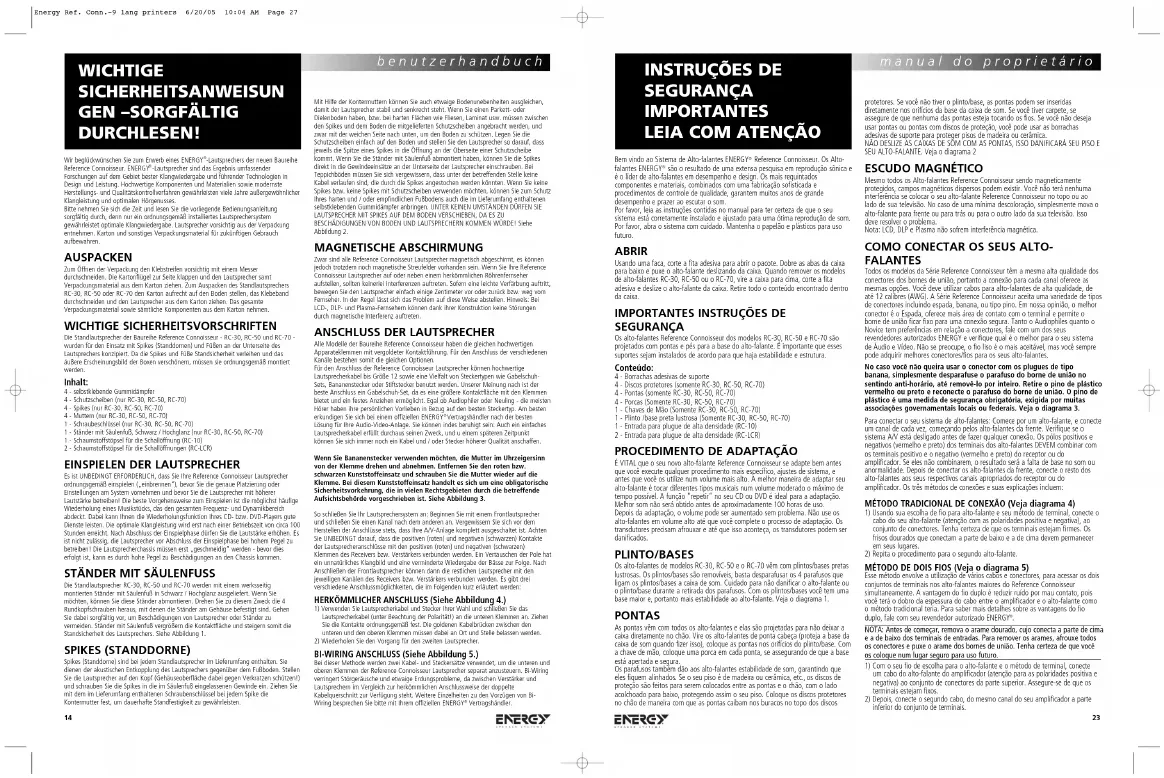

Wir beglückwünschen Sie zum Erwerb eines ENERGY -Lautsprechers der neuen BaureiheReference Connoisseur. ENERGY -Lautsprecher sind das Ergebnis umfassenderForschungen auf dem Gebiet bester Klangwiedergabe und führender Technologien inDesign und Leistung. Hochwertige Komponenten und Materialien sowie modernsteHerstellungs- und Qualitätskontrollverfahren gewährleisten viele Jahre außergewöhnlicherKlangleistung und optimalen Hörgenusses.Bitte nehmen Sie sich die Zeit und lesen Sie die vorliegende Bedienungsanleitungsorgfältig durch, denn nur ein ordnungsgemäß installiertes Lautsprechersystemgewährleistet optimale Klangwiedergabe. Lautsprecher vorsichtig aus der Verpackungentnehmen. Karton und sonstiges Verpackungsmaterial für zukünftigen Gebrauchaufbewahren. AUSPACKEN Zum Öffnen der Verpackung den Klebstreifen vorsichtig mit einem Messerdurchschneiden. Die Kartonflügel zur Seite klappen und den Lautsprecher samtVerpackungsmaterial aus dem Karton ziehen. Zum Auspacken des Standlautsprechers RC-30, RC-50 oder RC-70 den Karton aufrecht auf den Boden stellen, das Klebebanddurchschneiden und den Lautsprecher aus dem Karton ziehen. Das gesamteVerpackungsmaterial sowie sämtliche Komponenten aus dem Karton nehmen. WICHTIGE SICHERHEITSVORSCHRIFTEN Die Standlautsprecher der Baureihe Reference Connoisseur - RC-30, RC-50 und RC-70 -wurden für den Einsatz mit Spikes (Standdornen) und Füßen an der Unterseite desLautsprechers konzipiert. Da die Spikes und Füße Standsicherheit verleihen und dasäußere Erscheinungsbild der Boxen verschönern, müssen sie ordnungsgemäß montiertwerden. Inhalt: 4 - selbstklebende Gummidämpfer4 - Schutzscheiben (nur RC-30, RC-50, RC-70)4 - Spikes (nur RC-30, RC-50, RC-70)4 - Muttern (nur RC-30, RC-50, RC-70)1 - Schraubeschlüssel (nur RC-30, RC-50, RC-70)1 - Ständer mit Säulenfuß, Schwarz / Hochglanz (nur RC-30, RC-50, RC-70)1 - Schaumstoffstöpsel für die Schallöffnung (RC-10)2 - Schaumstoffstöpsel für die Schallöffnungen (RC-LCR)

EINSPIELEN DER LAUTSPRECHER

Es ist UNBEDINGT ERFORDERLICH, dass Sie Ihre Reference Connoisseur Lautsprecherordnungsgemäß einspielen („einbrennen“), bevor Sie die genaue Platzierung oderEinstellungen am System vornehmen und bevor Sie die Lautsprecher mit höhererLautstärke betreiben! Die beste Vorgehensweise zum Einspielen ist die möglichst häufigeWiederholung eines Musikstücks, das den gesamten Frequenz- und Dynamikbereichabdeckt. Dabei kann Ihnen die Wiederholungsfunktion Ihres CD- bzw. DVD-Players guteDienste leisten. Die optimale Klangleistung wird erst nach einer Betriebszeit von circa 100Stunden erreicht. Nach Abschluss der Einspielphase dürfen Sie die Lautstärke erhöhen. Esist nicht zulässig, die Lautsprecher vor Abschluss der Einspielphase bei hohem Pegel zubetreiben! Die Lautsprecherchassis müssen erst „geschmeidig“ werden - bevor dieserfolgt ist, kann es durch hohe Pegel zu Beschädigungen an den Chassis kommen.

STÄNDER MIT SÄULENFUSS

Die Standlautsprecher RC-30, RC-50 und RC-70 werden mit einem werksseitigmontierten Ständer mit Säulenfuß in Schwarz / Hochglanz ausgeliefert. Wenn Siemöchten, können Sie diese Ständer abmontieren. Drehen Sie zu diesem Zweck die 4Rundkopfschrauben heraus, mit denen die Ständer am Gehäuse befestigt sind. Gehen Sie dabei sorgfältig vor, um Beschädigungen von Lautsprecher oder Ständer zuvermeiden. Ständer mit Säulenfuß vergrößern die Kontaktfläche und steigern somit dieStandsicherheit des Lautsprechers. Siehe Abbildung 1. SPIKES (STANDDORNE) Spikes (Standdorne) sind bei jedem Standlautsprecher im Lieferumfang enthalten. Siedienen der akustischen Entkopplung des Lautsprechers gegenüber dem Fußboden. StellenSie die Lautsprecher auf den Kopf (Gehäuseoberfläche dabei gegen Verkratzen schützen!)und schrauben Sie die Spikes in die im Säulenfuß eingelassenen Gewinde ein. Ziehen Siemit dem im Lieferumfang enthaltenen Schraubenschlüssel bei jedem Spike dieKontermutter fest, um dauerhafte Standfestigkeit zu gewährleisten.Mit Hilfe der Kontermuttern können Sie auch etwaige Bodenunebenheiten ausgleichen,damit der Lautsprecher stabil und senkrecht steht. Wenn Sie einen Parkett- oderDielenboden haben, bzw. bei harten Flächen wie Fliesen, Laminat usw. müssen zwischenden Spikes und dem Boden die mitgelieferten Schutzscheiben angebracht werden, undzwar mit der weichen Seite nach unten, um den Boden zu schützen. Legen Sie dieSchutzscheiben einfach auf den Boden und stellen Sie den Lautsprecher so darauf, dassjeweils die Spitze eines Spikes in die Öffnung an der Oberseite einer Schutzscheibekommt. Wenn Sie die Ständer mit Säulenfuß abmontiert haben, können Sie die Spikesdirekt in die Gewindeeinsätze an der Unterseite der Lautsprecher einschrauben. BeiTeppichböden müssen Sie sich vergewissern, dass unter der betreffenden Stelle keineKabel verlaufen sind, die durch die Spikes angestochen werden könnten. Wenn Sie keineSpikes bzw. keine Spikes mit Schutzscheiben verwenden möchten, können Sie zum SchutzIhres harten und / oder empfindlichen Fußbodens auch die im Lieferumfang enthaltenenselbstklebenden Gummidämpfer anbringen. UNTER KEINEN UMSTÄNDEN DÜRFEN SIELAUTSPRECHER MIT SPIKES AUF DEM BODEN VERSCHIEBEN, DA ES ZUBESCHÄDIGUNGEN VON BODEN UND LAUTSPRECHERN KOMMEN WÜRDE! SieheAbbildung 2. MAGNETISCHE ABSCHIRMUNG Zwar sind alle Reference Connoisseur Lautsprecher magnetisch abgeschirmt, es könnenjedoch trotzdem noch magnetische Streufelder vorhanden sein. Wenn Sie Ihre ReferenceConnoisseur Lautsprecher auf oder neben einem herkömmlichen Röhrenfernseheraufstellen, sollten keinerlei Interferenzen auftreten. Sofern eine leichte Verfärbung auftritt,bewegen Sie den Lautsprecher einfach einige Zentimeter vor oder zurück bzw. weg vomFernseher. In der Regel lässt sich das Problem auf diese Weise abstellen. Hinweis: BeiLCD-, DLP- und Plasma-Fernsehern können dank ihrer Konstruktion keine Störungendurch magnetische Interferenz auftreten.

ANSCHLUSS DER LAUTSPRECHER

Alle Modelle der Baureihe Reference Connoisseur haben die gleichen hochwertigenApparateklemmen mit vergoldeter Kontaktführung. Für den Anschluss der verschiedenenKanäle bestehen somit die gleichen Optionen.Für den Anschluss der Reference Connoisseur Lautsprecher können hochwertigeLautsprecherkabel bis Größe 12 sowie eine Vielfalt von Steckertypen wie Gabelschuh-Sets, Bananenstecker oder Stiftstecker benutzt werden. Unserer Meinung nach ist derbeste Anschluss ein Gabelschuh-Set, da es eine größere Kontaktfläche mit den Klemmenbietet und ein festes Anziehen ermöglicht. Egal ob Audiophiler oder Neuling - die meistenHörer haben ihre persönlichen Vorlieben in Bezug auf den besten Steckertyp. Am bestenerkundigen Sie sich bei einem offiziellen ENERGY Vertragshändler nach der bestenLösung für Ihre Audio-Video-Anlage. Sie können indes beruhigt sein: Auch ein einfachesLautsprecherkabel erfüllt durchaus seinen Zweck, und u einem späteren Zeitpunktkönnen Sie sich immer noch ein Kabel und / oder Stecker höherer Qualität anschaffen.Wenn Sie Bananenstecker verwenden möchten, die Mutter im Uhrzeigersinnvon der Klemme drehen und abnehmen. Entfernen Sie den roten bzw.schwarzen Kunststoffeinsatz und schrauben Sie die Mutter wieder auf dieKlemme. Bei diesem Kunststoffeinsatz handelt es sich um eine obligatorischeSicherheitsvorkehrung, die in vielen Rechtsgebieten durch die betreffendeAufsichtsbehörde vorgeschrieben ist. Siehe Abbildung 3.So schließen Sie Ihr Lautsprechersystem an: Beginnen Sie mit einem Frontlautsprecherund schließen Sie einen Kanal nach dem anderen an. Vergewissern Sie sich vor demHerstellen der Anschlüsse stets, dass Ihre A/V-Anlage komplett ausgeschaltet ist. AchtenSie UNBEDINGT darauf, dass die positiven (roten) und negativen (schwarzen) Kontakteder Lautsprecheranschlüsse mit den positiven (roten) und negativen (schwarzen)Klemmen des Receivers bzw. Verstärkers verbunden werden. Ein Vertauschen der Pole hatein unnatürliches Klangbild und eine verminderte Wiedergabe der Bässe zur Folge. NachAnschließen der Frontlautsprecher können dann die restlichen Lautsprecher mit denjeweiligen Kanälen des Receivers bzw. Verstärkers verbunden werden. Es gibt dreiverschiedene Anschlussmöglichkeiten, die im Folgenden kurz erläutert werden: HERKÖMMLICHER ANSCHLUSS (Siehe Abbildung 4.) 1) Verwenden Sie Lautsprecherkabel und Stecker Ihrer Wahl und schließen Sie dasLautsprecherkabel (unter Beachtung der Polarität!) an die unteren Klemmen an. ZiehenSie die Kontakte ordnungsgemäß fest. Die goldenen Kabelbrücken zwischen denunteren und den oberen Klemmen müssen dabei an Ort und Stelle belassen werden.2) Wiederholen Sie den Vorgang für den zweiten Lautsprecher. BI-WIRING ANSCHLUSS (Siehe Abbildung 5.) Bei dieser Methode werden zwei Kabel- und Steckersätze verwendet, um die unteren undoberen Klemmen der Reference Connoisseur Lautsprecher separat anzusteuern. Bi-Wiringverringert Störgeräusche und etwaige Erdungsprobleme, da zwischen Verstärker undLautsprechern im Vergleich zur herkömmlichen Anschlussweise der doppelteKabelquerschnitt zur Verfügung steht. Weitere Einzelheiten zu den Vorzügen von Bi-Wiring besprechen Sie bitte mit Ihrem offiziellen ENERGY Vertragshändler. benutzerhandbuch WICHTIGE SICHERHEITSANWEISUN

Linke und rechte Hauptlautsprecher (RC-10, RC-30, RC-50, RC-70, RC-LCR) In der Regel werden die Hauptlautsprecher im vorderen Teil des Raumes zu beiden Seitendes Fernsehers bzw. des vom Beamer projizierten Bildes aufgestellt. Sie solltenmindestens 2 Meter voneinander entfernt platziert werden und - sofern es der Standortdes vorhandenen Mobiliars zulässt - mindestens 30 cm von sämtlichen Wänden stehen.Zur Bestimmung des besten Standortes muss der Abstand zwischen den Lautsprechernselbst sowie zwischen den Lautsprechern und der Hörposition gemessen werden. DerAbstand der Boxen zum Hörer sollte ungefähr 1,5 Mal so groß wie der zwischen denbeiden Boxen sein. Beispiel: Beträgt die Entfernung zwischen Lautsprechern undHörposition 3 m, sollten die Boxen in einem Abstand von 2 m zueinander aufgestelltwerden. Dies gewährleistet ausgezeichnete Musikwiedergabe in Bezug auf Kanaltrennungund Stereoeffekt. Vorstehende Angaben sind indes nur ein Anhaltspunkt, denn dasPlatzieren der Lautsprecher ist je nach akustischen Bedingungen des Raumes undStandort des vorhandenen Mobiliars verschieden. Vertrauen Sie Ihrem eigenenUrteilsvermögen und experimentieren Sie mit verschiedenen Standorten für die Boxen.Oft führen schon geringfügige Veränderungen zu einer erheblichen Verbesserung derKlangleistung. RC-10 Der RC-10 kann als vorderer linker bzw. rechter Lautsprecher eingesetzt werden, oderaber für den hinteren Kanal in einem Surround-System. Für die Wandbefestigung ist derRegallautsprecher RC-10 an der Rückseite, oberhalb der Eingangsklemmen, mit einemspeziellen Einsatz versehen. Dieser Gewindeeinsatz ist eigens für die bei Ihrem offiziellenEnergy Vertragshändler erhältliche Wandhalterung MacromountTM bestimmt. SieheAbbildung 7.Im Karton des RC-10 liegen zwei Schaumstoffstöpsel bei, mit denen die Schallöcher ander Rückseite des Lautsprechers zu verschließen sind, wenn der Lautsprecher nahe aneiner Wand bzw. in einem Schrank oder Regal aufgestellt wird. Da es sich beim RC-10 umeinen Lautsprecher mit rückseitiger Schallöffnung handelt, kann eine Aufstellung nahe aneiner reflektierenden Fläche, wie z.B. einer Wand, zu unerwünschten Klangeffektenführen. Auch bei der Aufstellung in einem Regal könnten Probleme mit der Wiedergabeder Bässe auftreten. Um hier Abhilfe zu schaffen, schieben Sie einfach denSchaumstoffstöpsel in die Schallöffnung an der Rückseite des Lautsprechers. SieheAbbildung 8.Wenn Sie den RC-10 auf einem Regal oder auf einem Podest aufstellen möchten, bringenSie bitte die 4 Gummidämpfer an der Unterseite des Lautsprechers an, um die betreffendeOberfläche und den Lautsprecher vor Beschädigung zu schützen. Die Gummidämpfereinfach von der Trägerfolie abziehen und auf die Unterseite des Lautsprechers kleben, injede Ecke einen. Die Gummidämpfer tragen außerdem zur akustischen Entkopplung desLautsprechers gegenüber dem Regal bzw. dem Podest bei. Siehe Abbildung 9. RC-LCR Der RC-LCR eignet sich als linker, rechter oder Mittelkanal-Lautsprecher, da er dank seiner Konstruktion sowohl horizontal als auch vertikal betrieben werden kann: In beidenAusrichtungsvarianten zeigt er die gleichen Abstrahlungseigenschaften. Da dieAufstellungsrichtung erst durch den Kunden festgelegt wird, wird bei diesem Lautsprecherdas Energy Logo werksseitig NICHT angebracht. Sobald die endgültige Ausrichtung desLautsprechers entschieden ist, wählen Sie bitte eine passende Stelle auf dem Gitter aus,ziehen die Schutzfolie ab und kleben das Logo direkt auf das Gitter. Siehe Abbildung 10.Beim Einsatz als Mittelkanal-Lautsprecher sollte der RC-LCR möglichst mittig über demFernseher bzw. dem durch den Beamer projizierten Bild platziert werden. Dadurch wirdgewährleistet, dass Dialoge und zugehörige Geräusche so klingen, als ob sie direkt vomBildschirm kommen. Wählen Sie eine Position, die optimale Klangqualität liefert,berücksichtigen Sie dabei jedoch auch die Sicherheitsaspekte und die Raumgestaltung.Gute Klangleistung ist dann gewährleistet, wenn die Vorderseite des Lautsprechers mitdem Fernseher oder dem Regal, auf dem sie steht, bündig abschließt. Steht derMittelkanal-Lautsprecher zu weit hinten in einer Schrankwand, hört er sich weit weg undschlecht definiert an. Siehe Abbildung 11.Wenn der RC-LCR in einem Regal aufgestellt wird, verschließen Sie bitte mit denbeiliegenden Schaumstoffstöpseln die Schalllöcher an der Rückseite des Lautsprechers.Bei Aufstellung des Lautsprechers in einem Regal führen die Schalllöcher an der Rückseitenämlich zu einer übermäßigen Verstärkung der Bässe und müssen verschlossen werden,um optimale Klangleistung zu erzielen. Achten Sie auch sorgfältig darauf, dassRegalvorderkante und Vorderseite des Lautsprechers zueinander bündig sind und dass diebeiden Flächen durch Isolationsmaterial getrennt sind, damit es zu keinen Problemendurch Schallbeugung kommt. Bei allen weiteren Fragen hilft Ihnen Ihr offizieller Energy Vertragshändler gerne weiter. Siehe Abbildung 8.Wenn Sie den RC-LCR auf einem Fernseher oder in bzw. auf einem Regal aufstellenmöchten, bringen Sie bitte die 4 Gummidämpfer an der Unterseite des Lautsprechers an,um die betreffende Oberfläche und den Lautsprecher vor Beschädigung zu schützen. DieGummidämpfer einfach von der Trägerfolie abziehen und auf die Unterseite desLautsprechers kleben, in jede Ecke einen. Siehe Abbildung 9. RC-R Die genaue Position der hinteren Lautsprecher („Surround-Lautsprecher“) ist sehrunterschiedlich je nach Raumaufteilung und Standort des vorhandenen Mobiliars.Idealerweise sollten sie an einer Seiten- oder Rückwand aufgestellt werden.Standort an einer Seitenwand: Bei dieser Position werfen die Seitenwände des Raumesden Klang zurück und schaffen den besonderen Surround-Effekt.Standort an einer Rückwand: Diese Position sollte immer dann gewählt werden, wennaus Gründen der Raumaufteilung oder des Standortes des Mobiliars die Platzierung aneiner Seitenwand nicht möglich ist. Sie wird auch bei 6.1 oder 7.1 Surround-Konfigurationen verwendet.Da beide Standorte ihre Vor- und Nachteile haben, sollte die Position gewählt werden, dieein Maximum an Raumbeschallung bietet. Ziel der Surround-Lautsprecher während derWiedergabe eines Films ist es, um Sie herum „Atmosphäre“ zu erzeugen. Die Surround-Lautsprecher werden idealerweise im gleichen Abstand zu Ihnen platziert wie dievorderen Lautsprecher. In Wohnbereichen ist das jedoch nicht immer möglich. Der RC-Rstrahlt nach beiden Seiten ab und sollte am besten so platziert werden, dass die Wändeden Klang reflektieren und der gesamte Zuhörerbereich ausgefüllt wird. Der idealeStandort bei einem 5.1 System ist an einer Seitenwand, da so die Rück- und Seitenwändedes Raums genutzt werden. Damit lässt sich ein lebensechter Surround-Effekt erzielen,und der Raum klingt größer als er ist. Versuchen Sie bei dieser Platzierung denLautsprecher so zu montieren, dass er sich neben oder knapp hinter Ihnen befindet. Wasdie Höhe anbelangt, so sollte diese oberhalb des Ohrniveaus liegen, bei circa 2/3 derRaumhöhe. Circa 1,80 über dem Boden ist in der Regel ein guter Ausgangspunkt, wennSie sitzen, sollte der Lautsprecher sich circa 60 cm oberhalb Ihres Kopfes befinden. Dieseallgemeinen Richtlinien sind als Hilfestellung für die Platzierung zu verstehen. SieheAbbildung 12.Auch an der Rückwand können Sie eine ausgezeichnete Klangleistung erzielen. PlatzierenSie die Lautsprecher nach Möglichkeit nicht direkt in einer Ecke. Lassen Sie zwischenGehäuse und Seitenwand mindestens 60 cm Abstand, damit der Klang in den Raumreflektiert werden kann. Die Position an der Rückwand sollte immer dann gewähltwerden, wenn aus Gründen der Raumaufteilung (Wandvorsprünge, große Öffnungen,Türen usw.) die Platzierung an einer Seitenwand nicht möglich ist. Soweit irgend möglichsollten der hintere Mittelkanal-Lautsprecher (6.1 System) bzw. die beiden zusätzlichenhinteren Surround-Lautsprecher (7.1) auf der gleichen Höhe platziert werden wie diebeiden anderen hinteren Surround-Lautsprecher.

MONTAGE DER RC-R LAUTSPRECHER

HINWEIS: Für den RC-R ist eine besonders benutzerfreundlichen Wandbefestigungerhältlich. Bei der Montage müssen Sie mit größter Sorgfalt vorgehen, da derLautsprecher ein erhebliches Gewicht aufweist und es bei unsachgemäßerAnbringung zu Schäden am Produkt und / oder zu Verletzungen kommen könnte. DieAnleitung muss daher strikt befolgt werden! Siehe Abbildung 13. benutzerhandbuch

1) Wählen Sie den für Ihren Raum optimalen Anbringungsort.

2) Halten Sie die Wandhalterung an der gewünschten Stelle gegen die Mauer und

zeichnen Sie mit einem Bleistift die Mitte der beiden Öffnungen an. An dieser Stelle müssen Sie geeignete Dübel anbringen, damit die Schrauben eine Last von 8 kg sicher halten können. Die Schrauben und Dübel sind nicht im Lieferumfang des Lautsprechers enthalten, da je nach Land Baumaterialien mit ganz unterschiedlichen Anforderungen verwendet werden, es sollten jedoch 8er-Schrauben eingesetzt werden. Die erforderliche Schraubenlänge hängt vom Wandmaterial ab.

3) Bei Montage an einer Trockenbauplatte müssen Sie geeignete Spreizdübel verwenden,

da hier mit Schrauben allein kein sicherer Halt erzielt werden kann. Schieben Sie die Dübel in die Bohrungen und halten Sie dann die Wandhalterung gegen die Mauer. Ziehen Sie die Schrauben ordnungsgemäß fest. Bei Wänden aus Trockenbauplatten sollten Sie die Montage nach Möglichkeit in den Wandpfosten vornehmen.

4) Drehen Sie die beiliegende Schraube in den Gewindeeinsatz an der Rückseite des

RC-R Lautsprechers, über den Anschlussklemmen. Die Schraube handfest anziehen und anschließend um einige Umdrehungen im Gegenuhrzeigersinn lockern. Bringen Sie nun die beiden im Lieferumfang enthaltenen Gummidämpfer an der Rückseite des Lautsprechers an, und zwar zu beiden Seiten des Typenschilds.

5) Halten Sie den Lautsprecher senkrecht und schieben Sie den Schraubenkopf in die

große Öffnung. Senken Sie den Lautsprecher nun vorsichtig in eine stabile Position ab. EINSTELLEN DER REGLER FÜR DAS SOUNDFIELDTM

Mit dem exklusiven, patentierten „SoundfieldTM Management“ System können Sie das Klangfeld den spezifischen Raumgegebenheiten anpassen, als Ausgleich für das jeweils unterschiedliche Verhältnis von direktem und reflektiertem Schall. Mit den Reglern können die Art des Klangfelds sowie das Pegelverhältnis zwischen seitlich abstrahlenden und nach vorne abstrahlenden Chassis eingestellt werden. In einer idealen Welt würde man alle 5 Lautsprecher des Heimkinos in genau dem gleichen Abstand vom Zuschauer platzieren. Doch beim Aufbau eines Systems in einer bestehenden Wohnung muss auf die räumlichen Gegebenheiten Rücksicht genommen werden. Das Verhältnis von direktem und reflektiertem Schall ist maßgeblich für unsere Wahrnehmung von Abständen und Klangtiefe. Das „SoundfieldTM Management“ Bedienfeld befindet sich hinter dem Lautsprechergitter, auf der rechten Seite, und weist zwei Regler auf.

MODUS-WAHLSCHALTER - RC-R

Der erste Regler ist der Modus-Wahlschalter, mit 2 möglichen Stellungen. Hiermit können Sie das vom Lautsprecher erzeugte Klangfeld individuell regeln. Hinweis: Unabhängig von der Stellung des Wahlschalters funktionieren die beiden seitlichen Chassis stets weiter.

1) In der Position „Bi-Pole“ ('bipolarer Betrieb') sind die beiden seitlichen Chassis aktiv

und arbeiten phasengleich zueinander. Es ergibt sich ein weit ausgreifendes Klangfeld. Bei ordnungsgemäßer Platzierung wird der Klang durch die Wände reflektiert und es entsteht ein großzügiges Surround-Feld.

2) In der Position „Di-Pole“ ('dipolarer Betrieb') sind die beiden seitlichen Chassis aktiv,

arbeiten jedoch zueinander phasenversetzt. Es ergibt sich ein noch weiter ausgreifendes Klangfeld, es kann ein noch großzügigerer Klangeindruck erzielt werden.

3) Der RC-R kann auch als direkt abstrahlender (monopolarer) Lautsprecher eingesetzt

werden: Drehen Sie den Pegelregler einfach ganz herunter auf „Minimum“. In der Stellung „Minimum“ strahlen die seitlichen Chassis keinen Schall ab.

Mit dem Pegelregler kann das Pegelverhältnis zwischen seitlich abstrahlenden und nach vorne abstrahlenden Chassis eingestellt werden. Bei Maximalstellung sind die seitlich abstrahlenden Chassis um 1 dB leiser als die nach vorne abstrahlenden Chassis. Bei Mimimaleinstellung sind die seitlich abstrahlenden Chassis vollständig abgeschaltet, so dass der RC-R als direkt abstrahlender Lautsprecher fungiert.

EINSTELLEN DER REGLER - RC-R

1) Messen Sie den Abstand zwischen der Hörposition und einem der vorderen

Lautsprecher (D1 in Abbildung „A“). Messen Sie anschließend den Abstand zwischen der Hörposition und den hinteren Lautsprechern (D2 in Abbildung „A”). Berechnen Sie die Differenz zwischen diesen beiden Messwerten. Auf der Grundlinie der Kurvengraphik ist die Abstandsdifferenz eingetragen. Als Hilfestellung siehe Abbildung „A“. Die Kurvengraphik selbst finden Sie in Abbildung „B“. HINWEIS: Der Abstand zwischen Hörer und hinteren Lautsprechern sollte nicht größer sein als der Abstand zu den vorderen Lautsprechern.

2) Suchen Sie die ermittelte Abstandsdifferenz auf der Grundlinie der Kurvengraphik

(Abbildung „B“), folgen Sie anschließend der Linie nach oben, bis zum Schnittpunkt mit der horizontalen Linie, und lesen Sie nun links, auf der senkrechten Achse die empfohlene Pegeleinstellung ab. Der Bereich, in welchem der Schalter auf „Bi-Pole“ stehen sollte, ist grau gekennzeichnet - für den Rest der Kurvengraphik wird die Einstellung „Di-Pole“ empfohlen.

3) Sie sollten stets selbst mit verschiedenen Einstellungen experimentieren und letztlich

nach Ihren persönlichen Vorlieben entscheiden. Die Kurvengraphik liefert einen guten Ausgangspunkt, doch jeder Raum ist anders, und je nach Standort des RC-R, nach Standort des vorhandenen Mobiliars sowie nach den im Raum eingesetzten Materialien werden Anpassungen erforderlich sein. FEINABSTIMMUNG Bevor Sie sich an die Feinabstimmung machen, sollten Sie sich vergewissern, dass sämtliche Verbindungen ordnungsgemäß hergestellt sind und dass Ihre Lautsprecher mindestens 100 Stunden lang eingespielt worden sind. Nur so sind optimale Ergebnisse gewährleistet. Der Aufstellungsraum bildet den „Schlussstein“ Ihres Audiosystems und entscheidet darüber, ob Sie mittelmäßigen oder wirklich hochwertigen Klang erzielen. Reflexionen sind Bestandteil jeder Aufnahme und jeder Wiedergabe von Musik. Sie haben einen wesentlichen Anteil an der Klangleistung Ihres Systems. Wenn Ihr Raum zu „hart“ ist - d.h. viele glatte Flächen wie Fensterscheiben, harte Böden, spärliche Möblierung usw. aufweist - dann klingt Ihre Anlage möglicherweise zu hell. Wenn Ihr Raum dagegen zu „weich“ ist - d.h. dicke Teppiche, schwere Möbel und dicht behangene Wände - dann fehlt es dem Klang möglicherweise an Dynamik und Energie. Um hier Abhilfe zu schaffen, sollten Sie kleine Änderungen an Ihrer Raumausstattung in Betracht ziehen, da diese in der Regel erhebliche Verbesserungen der Klangqualität bringen. In den meisten Räumen muss die Balance zwischen allgemeiner Ästhetik und Klangqualität gewahrt werden - doch mit Geduld und kleinen Anpassungen bei Platzierung und Einstellungen lassen sich oft erhebliche Klangsteigerungen erzielen. Die tiefen Bässe sind in der Regel der stärksten Beeinflussung durch die Raumgegebenheiten ausgesetzt. Wenn Sie feststellen, dass die Bässe in Ihrem Raum ungleichmäßig oder bei bestimmten Frequenzen übermäßig verstärkt klingen, sollten Sie mit der Platzierung der vorderen Lautsprecher sowie mit deren Ausrichtung auf die Hörposition experimentieren. Auch die Nähe der Lautsprecher zu den Raumbegrenzungen (Wänden usw.) wirkt sich auf die Bässe aus. Wenn Sie die Bässe zu schwach finden, überprüfen Sie zunächst die Verbindungen, um sich zu vergewissern, dass Ihre Anlage phasengleich arbeitet, und experimentieren Sie anschließend mit der Platzierung. Je größer der Abstand zur Wand, desto geringer wird die Gesamtbassleistung Ihres Systems ausfallen, doch desto klarer definiert werden die Bässe klingen. Wenn Sie Ihre Lautsprecher zu nahe an der Wand platzieren, klingen die Bässe in der Regel übermäßig verstärkt und schlecht definiert. Die optimalen Ergebnisse erzielen Sie, wenn Sie Ihre Lautsprecher auf Ihren Raum abstimmen. Wenn Schwierigkeiten mit der Raumtreue der Wiedergabe auftreten, sollten Sie sich als erstes vergewissern, dass Ihre Lautsprecher zueinander phasengleich arbeiten. Wenn das der Fall ist und die Raumtreue der Wiedergabe noch immer Probleme bereitet, verringern Sie den Abstand zwischen den Lautsprechern oder nehmen Sie eine leichte Neigung der Lautsprecher auf die Hörposition vor. Alle oben genannten Aspekte gelten auch für Platzierung und Einstellung eines Surround- Systems. Um das Optimum aus Ihrer Anlage herauszuholen, müssen die Lautsprecherabstände entsprechend angepasst sowie die Verzögerungen und Pegel mit einem SPL-Messgerät eingestellt werden.

Die Gehäuse der Baureihe Reference Connoisseur sollten von Zeit zu Zeit mit einem feuchten Lappen und warmem Wasser abgewischt werden, um Staub und Fingerabdrücke zu entfernen. Auf keinen Fall dürfen Reinigungs-, Scheuer- oder Fensterputzmittel verwendet werden! Zum Entfernen von Staub von der Gitterbespannung verwenden Sie den Bürstenaufsatz Ihres Staubsaugers, einen ganz leicht befeuchteten Schwamm oder einen staubfreien Lappen. Unter keinen Umständen dürfen Sie die Lautsprechermembranen direkt berühren oder mit Wasser in Berührung bringen, da dies zu irreparablen Schäden führen könnte!
