Tipo de produto	Bomba de drenagem para águas sujas
Marca	Kärcher
Modelo	SP 16.000 Dirt
Categoria	Bomba
Tensão de alimentação	230-240 V / 50 Hz
Potência absorvida	550 W
Vazão máx.	16 000 l/h
Pressão máx.	0,08 MPa (0,8 bar)
Altura de recalque máx.	8 m
Profundidade de imersão máx.	7 m
Temperatura do líquido	5 °C a 35 °C
Tamanho máx. das partículas	20 mm
Altura mín. de líquido (modo manual)	60 mm
Altura de líquido residual	25 mm
Peso (sem acessórios)	4,9 kg
Funcionalidades	Modo automático e manual, chave flutuante, purga automática
Segurança	Proteção térmica, parada automática por flutuador
Manutenção	Enxágue com água limpa após uso, limpeza externa
Peças de reposição	Disponíveis em www.kaercher.com
Reparabilidade	Por serviço pós-venda autorizado
Garantia	Conforme condições do país de venda (ver manual)

Perguntas frequentes - SP 16.000 Dirt Kärcher

Qual é a altura de recalque máxima da bomba SP 16.000 Dirt ?

A altura de recalque máxima é de 8 metros.

Posso bombear água quente com esta bomba ?

Não, a temperatura do líquido bombeado deve estar entre 5 °C e 35 °C. A água quente pode danificar a bomba.

Como instalar a bomba em um poço de drenagem ?

Coloque a bomba em um solo firme e horizontal. Use a alça de transporte para imergi-la com a ajuda de uma corda. Certifique-se de que a zona de sucção não está obstruída. Se o solo for lodoso, coloque a bomba sobre um tijolo.

O que fazer se a bomba não ligar ?

Verifique a alimentação elétrica (fusíveis, tomadas). Se o disjuntor térmico disparou, desconecte a bomba, deixe-a esfriar, limpe a zona de sucção e evite o funcionamento a seco.

Como fazer a manutenção da bomba após o uso ?

Enxágue a bomba com água doce limpa imediatamente após o uso, especialmente se você bombeou água suja ou contendo aditivos. Limpe o exterior com um pano macio e água. Esvazie e deixe secar antes de armazenar.

Posso usar a bomba continuamente ?

Não, a bomba não foi projetada para funcionamento contínuo. Ela é destinada a uso intermitente (por exemplo, drenagem de inundação). O uso contínuo pode danificá-la.

Quais líquidos posso bombear com a SP 16.000 Dirt ?

Você pode bombear água doce com um grau de poluição até 20 mm, água de piscina (aditivos conformes) e água de lavagem (por exemplo, de vazamentos de máquina de lavar). Não bombeie líquidos inflamáveis, corrosivos, óleos ou águas residuais de vaso sanitário.

Como ajustar a chave flutuante ?

A chave flutuante é ajustada através do ajuste de altura e do comprimento do cabo. No modo automático, coloque o flutuador em posição alta para garantir uma parada confiável. O comprimento do cabo entre o flutuador e o dispositivo de parada deve ser de no mínimo 2,5 cm.

O que fazer em caso de geada ?

Não opere a bomba em tempo de geada. Esvazie completamente a bomba e os acessórios antes de armazená-los em um local protegido da geada. A geada pode danificar o aparelho.

Onde encontrar peças de reposição para a bomba ?

As peças de reposição e acessórios originais estão disponíveis no site da Internet www.kaercher.com.

MANUAL DE UTILIZADOR SP 16.000 Dirt Kärcher

Indicações gerais	32
Utilização prevista	33
Níveis de perigo	33
Protecção do meio ambiente	33
Acessórios e peças sobressalentes	33
Volume do fornecimento	33
Garantia	33
Descrição do aparelho	33
Arranque	34
Operação	34
Conservação e manutenção	35
Transporte	35
Armazenamento	35
Ajuda com avarias	36
Dados técnicos	36
Optimização do caudal de bombagem	37
Declaração de conformidade UE	37

Indicações gerais

Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurança que o acompa-

nham. Proceda em conformidade.

Conserve as duas folhas para referência ou utilização futura.

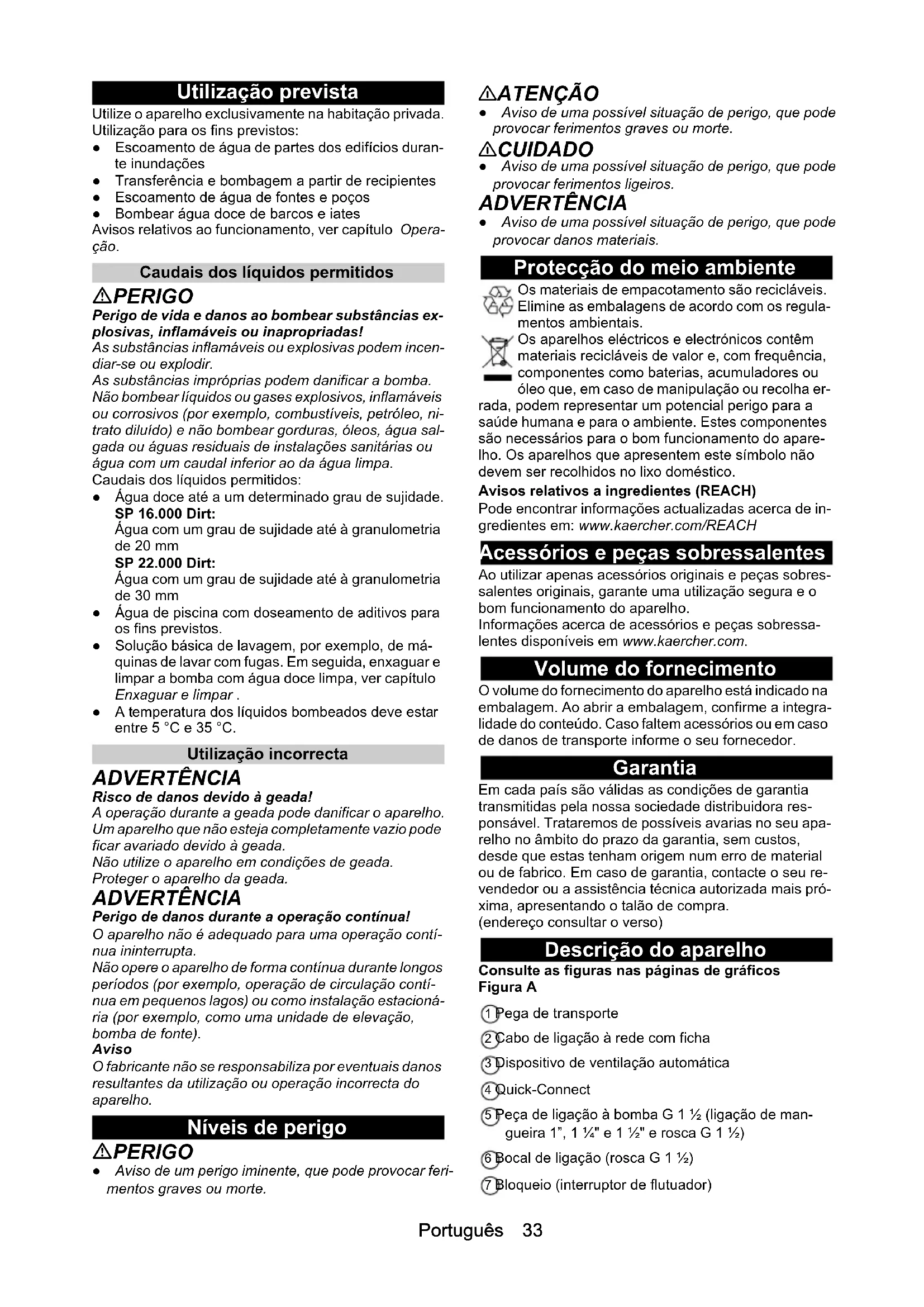

Utilização prevista

Utilize o aparelho exclusivamente na habitação privada. Utilização para os fins previstos:

• Escoamento de água de partes dos edifícios durante inundações
• Transferência e bombagem a partir de recipientes
• Escoamento de água de fontes e poços
• Bombear água doce de barcos e iates

Avisos relativos ao funcionamento, ver capítulo Operação.

Perigo de vida e danos ao bombear substâncias explosivas, inflamáveis ou inapropriadas!

As substâncias inflamáveis ou explosivas podem incendiar-se ou explodir.

As substâncias impróprias podem danificar a bomba.

Não bombear líquidos ou gases explosivos, inflamáveis ou corrosivos (por exemplo, combustíveis, petróleo, nitrato diluído) e não bombear gorduras, óleos, água salgada ou águas residuais de instalações sanitárias ou água com um caudal inferior ao da água limpa.

- Água doce até a um determinado grau de sujidade. SP 16.000 Dirt:

Água com um grau de sujidade até à granulometria de 20 mm

SP 22.000 Dirt:

Água com um grau de sujidade até à granulometria de 30 mm

• Água de piscina com doseamento de aditivos para os fins previstos.
• Solução básica de lavagem, por exemplo, de máquinas de lavar com fugas. Em seguida, enxaguar e limpar a bomba com água doce limpa, ver capítulo Enxaguar e limpar.
• A temperatura dos líquidos bombeados deve estar entre 5 °C e 35 °C.

Utilização incorrecta

ADVERTÊNCIA

Risco de danos devido à geada!

A operação durante a geada pode danificar o aparelho. Um aparelho que não esteja completamente vazio pode ficar avariado devido à geada.

Não utilize o aparelho em condições de geada.

Proteger o aparelho da geada.

ADVERTÊNCIA

Perigo de danos durante a operação contínua!

O aparelho não é adequado para uma operação contínua ininterrupta.

Não opere o aparelho de forma contínua durante longos períodos (por exemplo, operação de circulação contínua em pequenos lagos) ou como instalação estacionária (por exemplo, como uma unidade de elevação, bomba de fonte).

Aviso

O fabricante não se responsabiliza por eventuais danos resultantes da utilização ou operação incorrecta do aparelho.

Níveis de perigo

⚠PERIGO

- Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

- Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regula- mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Descrição do aparelho

Consulte as figuras nas páginas de gráficos Figura A

① Pega de transporte
② Cabo de ligação à rede com ficha
③ Dispositivo de ventilação automática
4 Quick-Connect
⑤ Peça de ligação à bomba G 1 ½ (ligação de man-gueira 1", 1 ¼" e 1 ½" e rosca G 1 ½)
⑥ Bocal de ligação (rosca G 1 ½)
⑦ Bloqueio (interruptor de flutuador)

⑧ Regulação em altura (interruptor de flutuador)
⑨ Interruptor de flutuador
⑩*Peça de ligação à bomba G 1 (ligação de man-gueira 34 " e 1" e rosca G 1)
⑪*Válvula de retenção
⑫ União de rosca G 1 (SP 16.000 Dirt)
⑬ Pré-filtro (SP 22.000 Dirt)

* Não incluído no volume do fornecimento.

Arranque

⚠PERIGO

Perigo de choque elétrico e de ferimentos!

O aparelho contém componentes elétricos e mecânicos.

Desligue sempre o aparelho da alimentação elétrica antes da montagem, desmontagem ou limpeza.

Aviso

Quanto mais curto o comprimento da mangueira e maior o diâmetro da mangueira, maior o caudal da bomba.

Para evitar o entupimento da bomba, utilizar um pré-filtro em mangueiras com diâmetro inferior a 1 ¼".

• SP 16.000 Dirt Acessórios especiais
• SP 22.000 Dirt integrado no pé

A ligação da bomba está equipada com um sistema de encaixe (Quick-Connect).

O bocal de ligação com a peça de ligação à bomba

G 1 ½ e a união de rosca G 1 são fornecidos desmontados com o aparelho.

Aviso

Mangueiras com um diâmetro de 1", 1 ¼" e 1 ½" podem ser ligadas à peça de ligação à bomba G 1 ½.

De modo a desenvolver o tamanho desejado das partículas, deverá ser selecionado um diâmetro de mangueira suficientemente grande e a peça de ligação à bomba G 1½ na ranhura deverá ser encurtada em conformidade. Mesmo com partículas de reduzidas dimensões, é recomendado um diâmetro de mangueira maior, permitindo assim um maior volume de débito.

Ligar a mangueira à bomba utilizando uma mangueira 1", 1 ¼" ou 1 ½":

1 Aparafusar a peça de ligação à bomba G 1 ½ no bocal de ligação.

Figura B

2 Colocar a abraçadeira da mangueira sobre a mangueira.
3 Colocar a mangueira sobre a peça de ligação à bomba G 1 ½ e fixá-la com uma abraçadeira para mangueira.
4 Inserir o bocal de ligação no Quick-Connect. Figura C

Ligar a mangueira à bomba utilizando uma man-gueira 34 " ou 1" (SP 16.000 Dirt):

1 Enroscar a união de rosca G 1 no bocal de ligação.
2 Montar o acessório especial Peça de ligação à bomba G 1 (6.997-359.0 Peça de ligação à bomba G 1 (33,3 mm) incl. válvula de retenção - não incluída no volume de fornecimento) na união de rosca G 1: a Colocar a válvula de retenção na união de rosca G 1 de modo a que a inscrição "UP" seja legível. b Enroscar a peça de ligação à bomba G 1 na união de rosca G 1.

3 Colocar a abraçadeira da mangueira sobre a man-gueira.
4 Colocar a mangueira sobre a peça de ligação à bomba G 1 e fixá-la com uma abraçadeira para mangueira.
5 Inserir o bocal de ligação no Quick-Connect.

Figura C

Montar / imergir bomba:

1 Inserir o ajuste de altura do interruptor do flutuador no bloqueio.

Figura D

2 Colocar a bomba de forma estável sobre piso firme no líquido a bombear ou imergi-la por meio de uma corda presa à pega de transporte.

Aviso

A área de aspiração não pode estar bloqueada por contaminações. Se o chão estiver lamacento, colocar a bomba sobre um tijolo ou similar. Certifique-se de que a bomba está horizontal. Não transportar a bomba no cabo ou na mangueira.

Operação

⚠PERIGO

Perigo de vida devido a choque elétrico.

Existe perigo de vida devido a choque elétrico ao tocar nas partes vivas.

Durante a operação, não tocar na corda fixada à pega de transporte ou quaisquer objetos que estejam em contacto com o líquido bombeado (por exemplo, condu- tas salientes no líquido bombeado, balaustradas) e não colocar as mãos no líquido bombeado.

Dispositivo de ventilação automática

1. Com um nível baixo de líquidos, é possível que o ar aspirado ou o ar existente na bomba escape pelo dispositivo de ventilação automática. Pode sair líquido juntamente com o ar. Se a bomba tiver problemas de aspiração quando o nível de líquido estiver baixo, desligue e ligue-a repetidamente para ajudar no processo de aspiração.

Figura E

Funcionamento automático

1. Ajustar o interruptor do flutuador através da regulação em altura e do comprimento do cabo.

Aviso

Se a bomba for operada sem vigilância, colocar sempre o interruptor do flutuador na posição superior para assegurar o corte fiável da bomba.

Figura F

Aviso

Se a bomba for ajustada para a posição inferior, ajustar o comprimento do cabo entre o interruptor de flutuador e o bloqueio para 2,5 cm, ver marcação no cabo.

Figura G

No funcionamento automático, o interruptor de flutuador comanda o processo de bombagem automaticamente.

A bomba liga-se assim que o interruptor de flutuador atinge o nível de ativação, através da subida do nível do líquido.

A bomba desliga-se assim que o interruptor de flutuador atinge o nível de desativação, através da descida do nível do líquido.

Certificar-se de que o interruptor de flutuador pode deslocar-se livremente.

O comprimento do cabo entre o interruptor de flutuação e o bloqueio deve ser de pelo menos 2,5 cm.

Altura de ativação / altura de desativação (interruptor do flutuador na posição mais baixa):

Mín / Máx SP 16.000 Dirt SP 22.000 Dirt
Altura de ativação cm*	18 / 21 20 / 24
Altura de desativação cm*	4 / 12 6 / 15

Altura de ativação / altura de desativação (interruptor do flutuador na posição mais alta):

Mín / Máx SP 16.000 Dirt SP 22.000 Dirt
Altura de ativação cm*	28 / 31 33 / 36
Altura de desativação cm*	14 / 22 19 / 27

* As alturas de comutação variam em função da posição do interruptor do flutuador e do comprimento do cabo entre o interruptor do flutuador e o bloqueio. Recomenda-se que mantenha o comprimento pré-ajustado do cabo.

Funcionamento manual

Aviso

No funcionamento manual, a bomba fica sempre ligada. Para que a bomba aspire de forma autónoma no modo manual, a altura do líquido deve ser de pelo menos 60 mm (SP 16.000 Dirt) ou 50 mm (SP 22.000 Dirt). A bomba pode bombear até uma altura de líquido residual de 25 mm (SP 16.000 Dirt) ou 35 mm (SP 22.000 Dirt). A altura do líquido residual especificada só é alcançada no funcionamento manual.

Certificar-se de que o interruptor de flutuador pode deslocar-se livremente.

1. Fixar o interruptor do flutuador no bloqueio apontando para cima.

Figura H

ADVERTÊNCIA

Perigo de danos em caso de funcionamento a seco!

O funcionamento a seco leva a um aumento do desgaste da bomba.

Não deixar a bomba sem supervisão durante o funcionamento manual.

Em caso de funcionamento a seco, desligar imediata-mente a ficha da tomada.

1. Retirar a ficha de rede da tomada. O aparelho para.

ADVERTÊNCIA

Perigo de danos!

Perigo de danos devido a sujidade ou aditivos secos. Lave e limpe o aparelho imediatamente após cada utilização.

1. Se tiver sido bombeado líquido sujo ou com aditivos, enxagúe e limpe o aparelho imediatamente após o fim da operação, ver capítulo Enxaguar e limpar.

2. Esvaziar o aparelho e os acessórios e deixá-los secar.

Conservação e manutenção

⚠PERIGO

Perigo de choque elétrico e de ferimentos!

O aparelho contém componentes elétricos e mecânicos.

A limpeza e manutenção por parte do utilizador não devem ser realizadas por crianças sem supervisão.

Enxaguar e limpar

ADVERTÊNCIA

Perigo de danos!

Perigo de danos devido a sujidade ou aditivos secos. Lave e limpe o aparelho imediatamente após cada utilização.

1 Se tiver sido bombeado líquido sujo ou líquido com aditivos, o aparelho deve ser enxaguado posteriormente: Utilizar o aparelho para bombear água doce limpa sem aditivos até que toda a contaminação ou aditivos tenham sido expelidos para fora da unidade.

⚠PERIGO

Perigo de choque elétrico e de ferimentos!

O aparelho contém componentes elétricos e mecânicos.

Desligue sempre o aparelho da alimentação elétrica antes da montagem, desmontagem ou limpeza.

2 Retirar a ficha de rede da tomada.

3 Premir a tecla do Quick-Connect e remover os bo-cais de ligação.

Figura C

4 Se necessário, remover os resíduos da mangueira e no Quick Connect.

5 Limpar o exterior do aparelho com um pano macio e limpo, e água doce limpa.

6 Esvaziar o aparelho e os acessórios e deixá-los secar.

Manutenção

O aparelho não necessita de manutenção.

Transporte

Transporte manual

△CUIDADO

Perigo de ferimentos por tropeçar!

Existe o risco de ferimentos por tropeçar em cabos e mangueiras soltas.

Tenha cuidado com os cabos e mangueiras ao mover o aparelho.

1. Pegar no aparelho pela pega de transporte e transportá-lo.

Transporte em veículos

ATENÇÃO

Perigo de lesões, perigo de dano!

Tenha em atenção o peso do aparelho ao transportá-lo. Acondicione ou fixe o aparelho de acordo com as directivas aplicáveis, para que não se desloque nem seja projectado durante o transporte.

1. Ao transportar o aparelho em veículos, protegê-lo contra deslizamento e tombo, de acordo com as directivas em vigor.

Armazenamento

ADVERTÊNCIA

Um aparelho que não esteja completamente vazio pode ser danificado por geada.

Esvazie completamente o aparelho e os acessórios antes de os guardar.

Proteger o aparelho da geada.

Guarde o aparelho num local sem gelo e não ao ar livre.

△CUIDADO

Perigo de lesões e danos!

O aparelho pode tombar em superfícies inclinadas.

Considere o peso do aparelho para o respectivo armazenamento.

1. Esvaziar completamente a bomba e os acessórios.

2. Deixar secar a bomba e os acessórios.

3. Guardar a bomba num local livre de geadas.

Ajuda com avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

Erro Causa Reparação
A bomba funciona, mas não bombeia	Há ar na bomba. 1. Desligar e voltar a ligar	a ficha de rede à to-mada várias vezes até que o líquido seja aspirado.
	A área de aspiração está obstruída. 1. Retirar a ficha de rede da tomada.2. Limpar a área de aspiração.
	O nível de líquidos é demasiado baixo no funcionamento manual.	1. Mergulhar a bomba o mais profundo possível no caudal dos líquidos, ver capítulo Operação.
A bomba não arranca ou pára de repente durante a operação	A alimentação eléctrica está interrompi-da.	1. Verificar os fusíveis e as ligações eléctri-cas.
	O interruptor de protecção térmica desli-gou a bomba devido ao sobreaqueci-mento.	1. Retirar a ficha de rede da tomada.2. Deixar a bomba arrefecer.3. Remover as partículas de sujidade da área de aspiração.4. Limpar a área de aspiração.5. Evitar o funcionamento a seco da bomba.
	As partículas de sujidade bloqueiam a área de aspiração.	1. Retirar a ficha de rede da tomada.2. Limpar a área de aspiração.
O caudal de bomba dimi-nui	A área de aspiração está obstruída. 1. Retirar a ficha de rede da tomada.2. Limpar a área de aspiração.
O caudal de bomba é de-masiado pequeno	A altura manométrica máxima foi ultra-passada.O diâmetro de mangueira e o compri-mento de mangueira estão seleciona-dos incorrectamente.	1. Respeitar a altura de bombagem máxima,ver capítulo Dados técnicos.2. Se for necessário selecionar um diâmetro de mangueira superior ou um comprimento de mangueira inferior, ver capítulo Optimi-zação do caudal de bombagem.
Não é possível abrir ou fechar o Quick-Connect	O sistema de ligação está sujo. 1. Remover o clipe.2. Limpar o clipe.3. Montar o clipe.

Dados técnicos

		SP16.000Dirt	SP22.000Dirt
Características do aparelho
Tensão da rede V 230-240 230-240
Frequência de rede Hz 50 50
Potência nominal W	550	750
Caudal de bombagem má-ximo	l/h	16.000	22.000
Pressão (máx.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Altura de bombagem(máx.)	m	8	8
Profundidade de imersão(máx.)	m	7	7
Temp. perm. do caudaldos líquidos	°C	5...35	5...35

		SP16.000Dirt	SP22.000Dirt
Tamanho das partículas (máx.) dos caudais dos líquidos permitidos	mm	20 30
Altura mínimo do líquido (modo manual)	mm	60 50
Altura do líquido residual	mm	25 35
Peso (sem acessórios) kg	4,9	6,5

Reservados os direitos a alterações técnicas.

Optimização do caudal de bombagem

O caudal de bombagem é tanto maior:

• quanto mais baixa for a altura de bombagem.
• quanto maior for o diâmetro de mangueira utilizada.
• quanto mais curta for a mangueira utilizada.
• quanto menor for a perda de pressão provocada pelo acessório ligado.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Bomba

Tipo: 1.645-xxx

Directivas da União Europeia pertinentes

2014/35/UE

2014/30/UE

2011/65/UE

2009/125/CE

Regulamento(s) aplicável/aplicáveis

(UE) 2019/1781

Os signatários actuam em nome e em procuração do Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

Winnenden, 01/06/2021

Indhold

Set de livrare.... 89

Garantie 89
