HD 13184 S S Plus - Lavadora de alta pressão Kärcher - Manual de utilização gratuito

Tipo de produto	Limpador de alta pressão profissional
Marca	Kärcher
Modelo	HD 13184 S S Plus (HD 13/18 S Plus)
Pressão de serviço máx.	180 bar (18 MPa)
Vazão máx.	1300 l/h (21,67 l/min)
Potência absorvida	9,2 kW
Alimentação elétrica	230 V / 50 Hz / 3~ (trifásico)
Tipo de proteção	IPX5
Peso (sem acessórios)	84 kg aproximadamente
Dimensões (C × L × A)	560 × 500 × 1090 mm
Capacidade do reservatório de detergente	6 litros
Temperatura máx. da água de alimentação	60 °C
Nível de pressão sonora LpA	72 dB(A)
Nível de potência sonora LWA	87 dB(A)
Tipo de óleo do motor	SAE 90
Quantidade de óleo	1,2 litro
Funções principais	Limpeza de alta pressão, baixa pressão com detergente, regulação de pressão/vazão
Dispositivos de segurança	Válvula de descarga, pressostato, trava de segurança na pistola
Manutenção corrente	Verificar nível de óleo, limpar filtro fino, trocar óleo a cada 500 h
Garantia	Conforme condições do país de distribuição

Perguntas frequentes - HD 13184 S S Plus Kärcher

Como ligar o aparelho?

Certifique-se de que o abastecimento de água está aberto e o cabo de alimentação está ligado. Coloque o interruptor principal em 'I'. O LED verde acende. Remova a segurança da pistola empurrando a trava para trás e abra a pistola para iniciar o jato.

Como ajustar a pressão de trabalho?

A pressão e a vazão são ajustadas girando o regulador de pressão e quantidade localizado na lança. Gire no sentido + para aumentar e no sentido - para diminuir.

Posso usar detergentes que não sejam da Kärcher?

É recomendado usar apenas detergentes homologados pela Kärcher para evitar danos ao aparelho e ao objeto a ser limpo. Respeite as instruções de dosagem e segurança fornecidas com o detergente.

O que fazer se o aparelho não ganhar pressão?

Verifique se o bico está na posição de alta pressão. Limpe ou substitua o bico e o filtro fino. Purgue o ar do aparelho. Certifique-se de que a vazão de água de alimentação é suficiente (mín. 1400 l/h). Se o problema persistir, contacte o serviço pós-venda.

Como drenar o óleo do motor?

Desligue o aparelho e desconecte o plugue. Remova a tampa. Desaperte o parafuso de drenagem na parte frontal do alojamento do motor. Recolha o óleo usado num recipiente. Reaperte o bujão, encha com 1,2 litro de óleo SAE 90 e coloque a tampa novamente. Descarte o óleo usado num ponto de coleta.

Como limpar o filtro fino?

Despressurize o aparelho e desconecte-o. Remova a tampa, desaperte a tampa do filtro e retire o filtro. Limpe-o com água limpa ou ar comprimido e monte na ordem inversa. Realize esta operação semanalmente.

O que fazer em caso de fuga de água sob o aparelho?

Até 3 gotas por minuto são normais. Se a fuga for maior, mande verificar o aparelho pelo serviço pós-venda. Verifique também a estanqueidade da mangueira de alta pressão e conexões.

Como guardar o aparelho no inverno?

Esvazie o reservatório de detergente e purgue a água restante. Bombeie um anticongelante à base de glicol no aparelho fazendo a bomba funcionar no máximo 1 minuto. Armazene o aparelho num local protegido do gelo.

Qual é a duração da disponibilidade do aparelho?

O aparelho permanece em espera 30 minutos após fechar a pistola. Após esse período, o LED verde pisca e o aparelho desliga. Para reiniciar, coloque o interruptor em '0', aguarde alguns segundos e volte a colocar em 'I'.

Como substituir o bico de alta pressão pelo bico de baixa pressão?

Coloque o aparelho fora de serviço e acione a pistola para liberar a pressão. Empurre a trava de segurança para frente. Substitua o bico de alta pressão pelo bico de baixa pressão (tamanho 250) fornecido. Em seguida, ajuste a válvula de dosagem do detergente na concentração desejada.

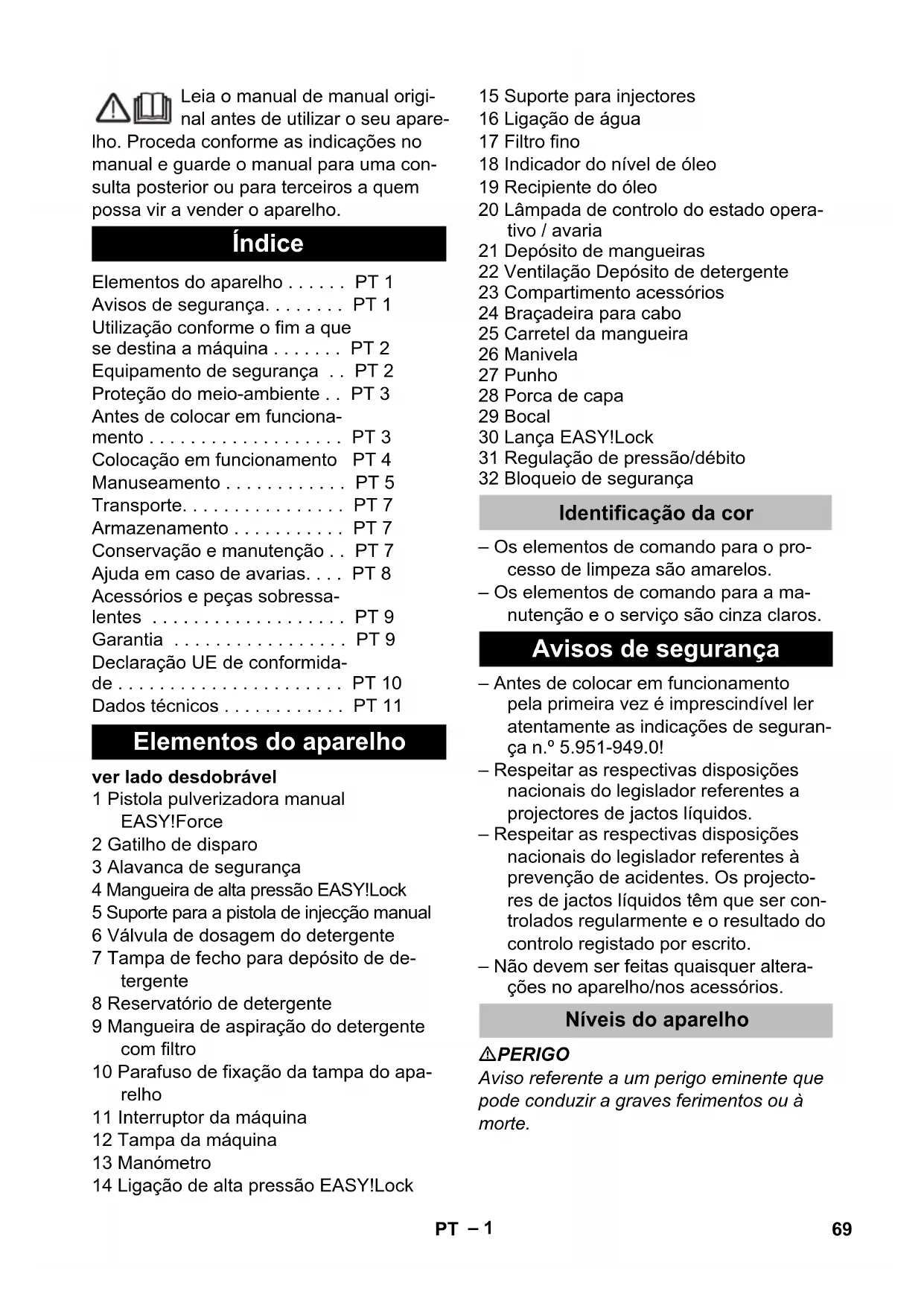

MANUAL DE UTILIZADOR HD 13184 S S Plus Kärcher

19 Recipiente de aceite

Iho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Índice

Elementos do aparelho ..... PT 1

Avisos de segurança.... PT 1

Utilização conforme o fim a que se destina a máquina ..... PT 2

Equipamento de segurança .. PT 2

Proteção do meio-ambiente .. PT 3

Antes de colocar em funcionamento.... PT 3

Colocação em funcionamento PT 4

Manuseamento.... PT 5

Transporte.... PT 7

Armazenamento ..... PT 7

Conservação e manutenção .. PT 7

Ajuda em caso de avarias.... PT 8

Acessórios e peças sobressa- lentes ..... PT 9

Garantia PT 9

Declaração UE de conformidade.... PT 10

Dados técnicos ..... PT 11

Elementos do aparelho

ver lado desdobrável

1 Pistola pulverizadora manual EASY!Force

2 Gatilho de disparo

4 Mangueira de alta pressão EASY!Lock

5 Suporte para a pistola de injecção manual

6 Válvula de dosagem do detergente

8 Reservatório de detergente

9 Mangueira de aspiração do detergente com filtro

10 Parafuso de fixação da tampa do aparelho

11 Interruptor da máquina

12 Tampa da máquina

13 Manómetro

14 Ligação de alta pressão EASY!Lock

15 Suporte para injectores

16 Ligação de água

17 Filtro fino

18 Indicador do nível de óleo

19 Recipiente do óleo

20 Lâmpada de controlo do estado operativo / avaria

22 Ventilação Depósito de detergente

23 Compartimento acessórios

24 Braçadeira para cabo

25 Carretel da mangueira

26 Manivela

27 Punho

28 Porca de capa

29 Bocal

30 Lança EASY!Lock

31 Regulação de pressão/débito

32 Bloqueio de segurança

Identificação da cor

- Os elementos de comando para o processo de limpeza são amarelos.

– Os elementos de comando para a manutenção e o serviço são cinza claros.

Avisos de segurança

- Antes de colocar em funcionamento pela primeira vez é imprescindível ler atentamente as indicações de segurança n.º 5.951-949.0!

- Respeitar as respectivas disposições nacionais do legislador referentes a projectores de jactos líquidos.

- Respeitar as respectivas disposições nacionais do legislador referentes à prevenção de acidentes. Os projectores de jactos líquidos têm que ser controlados regularmente e o resultado do controlo registado por escrito.

– Não devem ser feitas quaisquer alterações no aparelho/nos acessórios.

Níveis do aparelho

⚠PERIGO

Aviso referente a um perigo eminente que pode conduzir a graves ferimentos ou à morte.

ATENÇÃO

Aviso referente a uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

△CUIDADO

Aviso referente a uma situação potencialmente perigosa que pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigosa que pode causar danos materiais.

Símbolos no aparelho

Os jactos de alta pressão podem ser perigosos em caso de uso incorrecto. O jacto não deve ser dirigido contra pessoas, animais, equipamento eléctrico activo ou contra o próprio aparelho.

De acordo com as prescrições em vigor o aparelho nunca pode ser ligado à rede de água potável sem separador de sistema. Deve-se utilizar um separador de sistema adequado da firma KÄRCHER ou, alternativamente, um separador de sistema segundo EN 12729 tipo BA.

A água que tenha entrado no separador de sistema é considerada imprópria para consumo.

△CUIDADO

Ligar o separador de sistema sempre à alimentação de água e nunca diretamente ao aparelho.

Utilização conforme o fim a que se destina a máquina

Utilizar exclusivamente esta lavadora de alta pressão

• limpeza com jacto de baixa pressão e detergente (p. ex. limpeza de máquinas, veículos, construções, ferramentas),
• limpeza com jacto de alta pressão sem detergente (p. ex. limpeza de facha-das, terraços, aparelhos de jardim).

No caso de sujidade de difícil remoção, recomendamos a utilização da fresadora de sujidade, como acessório especial.

Requisitos colocados à qualidade da água:

ADVERTÊNCIA

Como meio de alta pressão só pode ser utilizada água limpa. Sujidade provoca o desgaste prematuro do aparelho ou depósitos. Se for utilizada água de reciclagem, os seguintes valores-limite não podem ser ultra-passados.

Valor ph 6,5...9,5
Condutibilidade eléctrica * Conduitibilidade de água limpa +1200 μS/cm
Substâncias depositáveis **	< 0,5 mg/l
Substâncias filtráveis *** < 50 mg/l
Hidrocarbonetos < 20 mg/l
Cloreto < 300 mg/l
Sulfato < 240 mg/l
Cálcio < 200 mg/l
Dureza total < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Ferro < 0,5 mg/l
Manganésio < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo	< 0,3 mg/l
Livre de odores agressivos
* No total, máximo de 2000 μS/cm** Volume de ensaio 1 l, tempo de depósito 30 min*** Sem substâncias abrasivas

Equipamento de segurança

Os dispositivos de segurança destinam-se a proteger o utilizador e não devem, por isso, ser anulados ou evitado o seu funcionamento.

Válvula de descarga com interruptor de pressão

Na redução do caudal de água, com o regulador de pressão e de débito, a válvula de descarga abre e uma parte da água retorna para o lado de aspiração da bomba. Se soltar o gatilho de disparo da pistola pulverizadora manual, a bomba é desligada por um interruptor de pressão, o jacto de alta pressão pára. Se o gatilho de disparo for puxado, a bomba volta a ligar. A válvula de descarga e o interruptor de pressão foram ajustados e selados de fábrica. A regulação só pode ser efectuada pelo serviço de assistência técnica.

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Muitas vezes, os aparelhos eléctricos e electrónicos contém componentes que, em caso de manuseamento incorrecto ou recolha errada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a operação adequada do aparelho. Os aparelhos assinalados com este símbolo não podem ser eliminados com o lixo doméstico.

Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em:

Antes de colocar em funcionamento

Desembalar

• Verificar o conteúdo da embalagem ao desembalar o aparelho.
• No caso de danos provocados pelo transporte, informe imediatamente o revendedor.

Verificar o nível do óleo

→ Indicador do nível do óleo com o aparelho em posição horizontal. O nível do óleo tem de se encontrar acima de ambos os indicadores.

Activar ventilação do depósito do óleo

→ Desapertar o parafuso de fixação da tampa do aparelho, remover tampa do aparelho.
→ Cortar o bico da tampa do depósito do óleo.
→ Fixar a tampa do aparelho.

Montar a pistola pulverizadora manual, a lança e o bocal

Aviso: Apenas com uma rotação, o sistema EASY!Lock une, de forma rápida e segura, os componentes através de uma rosca de aperto rápido.

→ Encaixar o bocal de alta pressão na lança.
→ Montar a porca de capa e apertá-la manualmente (EASY!Lock).
→ Conectar a lança à pistola pulverizadora manual e apertar manualmente (EASY!Lock).

Montar os acessórios

Em aparelhos sem tambor de mangueira:

→ Conectar a mangueira de alta pressão à pistola pulverizadora manual e à ligação de alta pressão do aparelho e apertar manualmente (EASY!Lock).
→ Engatar o suporte do cabo no orifício lateral na pega.

Em aparelhos com tambor de mangueira:

→ Encaixar e engatar a manivela no veio do tambor da mangueira.
→ Esticar a mangueira de alta pressão antes de enrolá-la.
→ Através da rotação da manivela, enrolar a mangueira de alta pressão no tambor de mangueira em camadas uniformes. Seleccionar o sentido de rotação de forma que a mangueira de alta pressão não seja dobrada.
→ Conectar a mangueira de alta pressão à pistola pulverizadora manual e apertar manualmente (EASY!Lock).

Colocação em funcionamento

ATENÇÃO

Perigo de ferimentos! O aparelho, os acessórios, os tubos e as conexões têm de se encontrar num bom estado. Em caso de dúvidas quanto ao bom estado do aparelho, não o utilizar.

Ligação eléctrica

△PERIGO

• O aparelho tem de ser ligado obrigatoriamente com uma ficha à rede eléctrica. É proibida uma ligação inseparável da corrente eléctrica. A ficha serve para a separação da rede.
• Ligar o aparelho só à corrente alternada.
• Protecção mínima da tomada (ver Dados técnicos).
• A impedância de rede máx. permitida, no ponto de conexão eléctrico (ver dados técnicos), não pode ser excedida.

Em caso de dúvidas sobre a impedância de rede existente no seu ponto de conexão, deve entrar em contacto com a empresa de fornecimento de energia.

- Utilizar cabos de extensão com corte transversal suficiente (veja "Dados técnicos") e desenrolar totalmente do tambor de cabo.

Para os valores de ligação veja a placa de características / dados técnicos.

→ Desenrolar o cabo de rede e pousar no chão.
→ Ligar a ficha de rede à tomada re rede.

Ligação de água

Ligação à tubagem de água

ATENÇÃO

Respeite as normas da companhia de abastecimento de água.

De acordo com as prescrições em vigor o aparelho nunca pode ser ligado à rede de água potável sem separador de sistema. Deve-se utilizar um separador de sistema adequado da firma KÄRCHER ou, alternativamente, um separador de sistema segundo EN 12729 tipo BA.

A água que tenha entrado no separador de sistema é considerada imprópria para consumo.

Valores de conexão, vide dados técnicos.

→ Ligar a mangueira de admissão da água (comprimento mínimo 7,5m, diâmetro mínimo 1") na ligação de água do aparelho e no ponto de admissão da água (por exemplo, torneira de água).

Aviso:

A mangueira de alimentação não está incluída no volume de fornecimento.

→ Abrir a admissão de água.

Aspirar a água de recipientes abertos

→ Ligar a mangueira de aspiração com filtro (n.º de encomenda 4.440-238.0) à ligação de água.
→ Ventilar o aparelho: Desenroscar o bocal. Deixar o motor em funcionamento até que a água saia sem de bolhas de ar.

→ Desligar o aparelho e voltar a apertar o bocal.

Manuseamento

⚠PERIGO

Perigo de lesões! Nunca utilizar o aparelho sem a lança montada. Verificar sempre a fixação correcta da lança, antes de utilizar o aparelho. As uniões roscadas da lança têm que ser fixadas manualmente.

Perigo de explosão!

Não pulverizar líquidos inflamáveis.

Na utilização do aparelho em zonas de pe-rigo (p. ex. bombas de gasolina), deverão ser observadas as respetivas normas de segurança.

Perigo de ferimentos! Durante os trabalhos, segurar a pistola pulverizadora manual e a lança com as duas mãos.

Perigo de ferimentos! O gatilho de disparo e a alavanca de segurança não devem ser prendidos enquanto o aparelho estiver em funcionamento.

Perigo de ferimentos! Contactar os Serviços Técnicos no caso de a alavanca de segurança estar danificada.

Perigo de ferimentos devido ao jacto de água de alta pressão. Antes de qualquer intervenção no aparelho, empurrar o bloqueio de segurança na pistola pulverizadora manual para a frente.

△CUIDADO

Limpar motores somente em locais onde existam colectores de óleo (protecção do ambiente).

Abrir/Fechar a pistola pulverizadora manual

→ Abrir a pistola pulverizadora manual: accionar a alavanca de segurança e o gatilho de disparo.
→ Fechar a pistola pulverizadora manual: soltar a alavanca de segurança e o gatilho de disparo.

Funcionamento a alta pressão

Aviso:

O aparelho está equipado com um inter- ruptor de pressão. O motor só funciona com a pistola pulverizadora manual aberta.

→ Desenrolar totalmente a mangueira de alta pressão do tambor da mangueira.
→ Colocar o selector na posição "I". A lâmpada de controlo acende em verde.
→ Desbloquear a pistola pulverizadora manual; para o efeito, deslocar o bloqueio de segurança para trás.

→ Abrir a pistola pulverizadora manual.

⚠PERIGO

Durante o ajuste da regulação da pressão e do caudal, deve ter-se em atenção que a união roscada da lança não se solte.

→ Regular a pressão de serviço e o débito através da rotação (continua) na regulação de pressão e de débito (+/-)

Aviso:

No caso do caudal de alimentação mínimo, o calor residual do motor permite um aquecimento da água de 15 °C.

Funcionamento com detergente

ATENÇÃO

Detergentes inadequados podem provocar danos no aparelho ou no objecto a limpar. Utilizar somente detergentes homologados pelo fabricante do aparelho - Kärcher. Ter em atenção as recomendações sobre dosagem e indicações que acompanham o detergente. Não utilize mais detergente do que o necessário para não prejudicar inutilmente o ambiente

Ter atenção aos avisos de segurança nos detergentes.

Os detergentes Kärcher garantem o trabalhar sem perturbações. Por favor, informe-se pedindo o nosso catálogo ou as nossas folhas de informação sobre detergentes.

→ Encher o depósito do detergente.

⚠PERIGO

Perigo de ferimentos! Desligar o aparelho antes de substituir o bocal e accionar a pistola pulverizadora manual até o aparelho ficar isento de pressão.

→ Bloquear a pistola pulverizadora manual; para o efeito, deslocar o bloqueio de segurança para a frente.

→ Substituir o bocal de alta pressão pelo bocal de baixa pressão (tamanho 250, acessórios).
→ Colocar a válvula de dosagem do detergente na concentração desejada.

Concentração do detergente [%] (com débito máximo)

Posição da válvula de dosagem	1	3	5	7
Concentração do detergente [%] (com débito máx.)	0,5 2,	5 5,0	7,0

→ Espalhar o detergente de forma económica sobre a superfície seca e deixá-lo actuar (não secar).
→ Lavar a sujidade solta com o jacto de alta pressão.
→ Após o funcionamento, substituir o filtro em água limpa. Rodar a válvula de dosagem para a concentração máxima de detergente. Ligar o aparelho e lavar durante um minuto.

Interromper o funcionamento

→ Fechar a pistola pulverizadora manual. O aparelho desliga.
→ Bloquear a pistola pulverizadora manual; para o efeito, deslocar o bloqueio de segurança para a frente.

Após a interrupção:

→ Desbloquear a pistola pulverizadora manual; para o efeito, deslocar o bloqueio de segurança para trás.
→ Abrir a pistola pulverizadora manual. O aparelho liga.

Tempo de preparação

Durante o tempo de preparação, o aparelho entra em funcionamento com a abertura da pistola pulverizadora manual. A lâmpada de controlo brilha a verde.

Se a pistola pulverizadora não for utilizada durante 30 minutos, o tempo de preparação é desactivação. A lâmpada de controlo pisca a verde.

Repor o tempo de preparação

→ Colocar o selector na posição "0".
→ Esperar brevemente.
→ Colocar o selector na posição "I".

O aparelho pode ser ajustado no modo de operação permanente pela assistência técnica.

Desligar o aparelho

→ Fechar a alimentação de água.
→ Abrir a pistola pulverizadora manual.
→ Ligar a bomba no interruptor do aparelho e deixar o mesmo a trabalhar durante 5 a 10 segundos.
→ Fechar a pistola pulverizadora manual.
→ Colocar o interruptor do aparelho na posição "0/OFF".
→ Antes de retirar a ficha de rede da tomada certifique-se que suas mãos estejam secas.
→ Retirar a conexão de água.
→ Accionar a pistola manual até a máquina ficar sem pressão.
→ Bloquear a pistola pulverizadora manual; para o efeito, deslocar o bloqueio de segurança para a frente.

⚠PERIGO

Perigo de queimaduras devido a água quente. A água que resta no aparelho desligado pode aquecer. Durante a remoção da mangueira da admissão de água, a água aquecida pode salpicar e causar queimaduras. Só remover a mangueira quando o aparelho estiver arrefecido.

Guardar a máquina

→ Encaixar a pistola de injecção manual no suporte.
→ Enrolar a mangueira de alta pressão e pendurá-la sobre o depósito das man-gueiras.
ou Enrolar a mangueira de alta pressão no tambor de mangueira. Empurrar o punho da manivela para bloquear o tambor de mangueira.
→ Enrolar o cabo de ligação à volta da braçadeira do cabo.

Protecção contra o congelamento

ADVERTÊNCIA

O gelo danificará o aparelho se a água não for completamente retirada.

Guardar a máquina num local ao abrigo do gelo.

Se não for possível, deve depositá-la num local protegido do gelo:

→ Evaziar o depósito de detergente (consulte "Conservação e manutenção/Quando necessário").
→ Esvaziar a água.
→ Bombear um líquido anticongelante comum pelo aparelho.

Aviso:

Utilizar líquido anticongelante comum para automóveis à base de glicol.

Respeitar as instruções de utilização do fabricante do anticongelante.

→ Deixar funcionar a máquina durante, no máx., 1 minuto até que toda a água tenha saído da bomba e das mangueiras.

Transporte

△CUIDADO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

ADVERTÊNCIA

Durante o transporte, proteger o gatilho de disparo contra danos.

Para transportar o aparelho para longas distâncias, puxe-o pelo punho atrás de si.
→ Antes de transportar o aparelho deita-do, esvazie o depósito de detergente.
→ Durante o transporte em veículos, proteger o aparelho contra deslizes e tombamentos, de acordo com as directivas em vigor.

Armazenamento

△CUIDADO

Perigo de lesões e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Este aparelho só pode ser armazenado em espaços fechados e cobertos.

Conservação e manutenção

⚠PERIGO

Perigo de ferimentos devido a choque eléctrico ou activação inadvertida do aparelho. Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho.

Aviso:

O óleo velho só pode ser eliminado pelos postos de recolha previstos na lei. P. f. entregue os óleos usados nesses locais. Po-luir o meio-ambiente com óleo é punível por lei.

Inspecção de Segurança /Contrato de Manutenção

Pode acordar com o seu Agente vendedor, uma inspecção regular de segurança ou assinar um contrato de manutenção. Por favor, peça informações sobre este tema.

Antes de cada serviço

→ Controlar a existência de possíveis danos no cabo de ligação e no cabo de telecomando (perigo devido a choque eléctrico). Cabos danificados devem ser substituídos, de imediato, pelos Serviços Técnicos autorizados ou por um electricista credenciado.
→ Controlar a mangueira de alta pressão quanto a eventuais danos (perigo de rebentamento).
Substituir imediatamente uma man-gueira de alta pressão danificada.
→ Verificar a estanquidade do aparelho (bomba).
É permitida uma fuga de 3 gotas de água por minuto que podem aparecer na parte de baixo do aparelho. Se a fuga for maior, deverá pedir a intervenção dos Serviços Técnicos.

Semanalmente

→ Controlar o nível do óleo. Se o óleo apresentar um aspecto leitoso (água misturada com o óleo), peça a imediata intervenção dos Serviços Técnicos.
→ Limpar filtro fino. Colocar aparelho isento de tensão. Desapertar o parafuso de fixação da tampa do aparelho, remover tampa do aparelho. Desaparafusar a tampa com o filtro. Limpar o filtro com água limpa ou ar comprimido. Montar em ordem inversa.
→ Limpar o filtro na mangueira de aspiração do detergente.

Todas as 500 horas de serviço, pelo menos uma vez por ano

→ Deixar que a manutenção do aparelho seja efectuada pelos Serviços Técnicos.
→ Mudar o óleo.

Mudança do óleo

Aviso:

Consulte o capítulo "Dados Técnicos" sobre a quantidade e tipo de óleo.

→ Desapertar o parafuso de fixação da tampa do aparelho, remover tampa do aparelho.
→ Desaparafusar o parafuso de descarga do óleo à frente na caixa do motor.
→ Recolher o óleo num recipiente colector.
→ Enroscar o parafuso de descarga da água.
→ Deitar, lentamente, o óleo novo; as bolhas de ar têm que escapar.
→ Colocar a tampa do depósito do óleo.
→ Fixar a tampa do aparelho.

Quando necessário

→ Evaziar e limpar o depósito do detergente.
Retirar a tampa de fecho do depósito de limpeza com mangueira de aspiração.
Colocar o aparelho na parte de trás.
Esvaziar e limpar o depósito do deter- gente.

Ajuda em caso de avarias

⚠PERIGO

Perigo de ferimentos devido a choque eléctrico ou activação inadvertida do aparelho.

• Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho.
• Os componentes eléctricos só podem ser testados e reparados pelos Serviços Técnicos autorizados.
• Em caso de anomalias que não este-jam referidas neste capítulo, dúvidas ou indicações expressas, pedir a intervenção dos Serviços Técnicos autorizados.

Lâmpada de controlo

A lâmpada de controlo indica os estados operativos (verde) e avarias (vermelho).

Repor:

→ Colocar o selector na posição "0".
→ Esperar brevemente.
→ Colocar o selector na posição "I".

Indicação do estado de operação

– Luz verde permanente:
Aparelho está operacional.
– Piscar 1 vez verde:
Estado operacional expirou após 30 minutos.
O aparelho desligou após 30 minutos de funcionamento permanente (segurança no caso de ruptura de uma mangueira de alta pressão).

Indicação de avarias

– Piscar 1 vez vermelho:
Fuga no lado de alta pressão.
Controlar a mangueira de alta pressão, as ligações da mangueira e a pistola pulverizadora manual quanto a eventuais fugas.

– Piscar 2 vezes vermelho:

Colocar o selector na posição "0".

Deixar a máquina arrefecer.

Colocar o selector na posição "I".

– Piscar 3 vezes vermelho:

Avaria na alimentação de tensão.

Controlar a ligação de rede e os fusíveis de rede.

- Piscar 4 vezes vermelho: Consumo de corrente excessivo. Pedir a intervenção do serviço de pós- venda.

A máquina não funciona

→ O tempo de preparação expirou. Lâmpada de controlo pisca a verde. Desligar e voltar a ligar o interruptor do aparelho.
→ Verificar se o cabo de ligação apresenta danos.
→ Se houver uma anomalia na parte eléctrica, pedir a intervenção dos Serviços Técnicos.

A máquina não atinge a pressão de serviço

→ Ajustar o bocal em "Alta pressão".
→ Limpar / substituir o bocal.
→ Limpar o filtro fino e substituí-lo sempre que necessário.
→ Purgar o ar do aparelho (veja "Colocação em funcionamento")
→ Controlar quantidade de água de alimentação (veja Dados Técnicos).
→ Controlar todas as linhas de admissão (adutoras) da bomba.
→ Se for necessário, pedir a intervenção dos Serviços Técnicos.

A bomba tem fugas

É permitida uma fuga de 3 gotas de água por minuto que podem aparecer na parte de baixo do aparelho. Se a fuga for maior, deverá pedir a intervenção dos Serviços Técnicos.

→ Se a fuga for maior, mande o serviço de assistência técnica verificar a máquina.

A bomba provoca ruídos

→ Controlar as tubagens de aspiração da água e do detergente quanto a fugas.
→ Purgar o ar do aparelho (veja "Colocação em funcionamento")
→ Limpar filtro fino.
→ Se for necessário, pedir a intervenção dos Serviços Técnicos.

O detergente não é aspirado

→ Substituir o bocal de alta pressão pelo bocal de baixa pressão fornecido.
→ Limpar / verificar a mangueira de aspiração de detergente com filtro.
→ Controlar e, se necessário, substituir a válvula anti-retorno na ligação da man-gueira de aspiração do detergente.
→ Abrir a válvula doseadora do detergente ou controlar/limpar.
→ Limpar o furo de ventilação do depósito de detergente na caixa.
→ Se for necessário, pedir a intervenção dos Serviços Técnicos.

Acessórios e peças sobressalentes

Utilizar apenas acessórios e peças sobressalentes originais. Só assim poderá garantir uma operação do aparelho segura e sem avarias.

Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Declaração UE de conformidade

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas UE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Lavadora de alta pressão

Tipo: 1.286-xxx

Tipo: 1.292-xxx

Tipo: 1.441-xxx

Respectivas Directrizes da UE

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 85

Garantido: 87

Os signatários actuam em nome e em pro- curação do Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Ligação à rede
Tensão V 400/420 230 400 230
Tipo de corrente Hz 3~50
Potência da ligação kW 9,2 8,8 9,2
Protecção por fusível (fusível de acção lenta, carga C)	A	1	6		2
Tipo de protecção		IPX5
Impedância da rede máx. permitida	Ohm	(0,145+j0,090)
Cabo de extensão 10 m	mm2	2,5
Cabo de extensão 30 m	mm2	4	-	4	-
Ligação de água
Temperatura de admissão (máx.)	°C	60
Quantidade de admissão (min.)	l/h (l/min)	1200 (20)		1400 (23,3)
Altura de aspiração dum recipiente aberto (20 °C).	m	0,5
Pressão de admissão (máx.)	MPa (bar)	1 (10)
Dados relativos à potência
Pressão de serviço da água (com bocal padrão)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Calibre do bico do bocal padrão		047	050 080
Máx. pressão de serviço	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Débito	l/h (l/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Aspiração de detergente	l/h (l/min)	0...80 (0...1,3)
Força de recuo (máx.) da pistola manual	N	62		68
Valores obtidos segundo EN 60335-2-79
Valor de vibração mão/braço
Pistola pulverizadora manual	m/s2	<2,5
Lança	m/s2	<2,5
Insegurança K	m/s2	0,3
Nível de pressão acústica LpA	dB(A)	72
Insegurança KpA	dB(A) 2
Nível de potência acústica LWA + Insegu-rança KWA	dB(A)	87
Produtos de consumo
Quantidade de óleo I	1,2
Tipo de óleo		SAE 90
Medidas e pesos
Comprimento	mm 560
Largura	mm 500
Altura	mm	1090
Peso sem acessórios (SX)	kg	*	**	84 (84,5)
Conteúdo do depósito do detergente I		6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
