MANUAL DE UTILIZADOR Flach HAYWARD

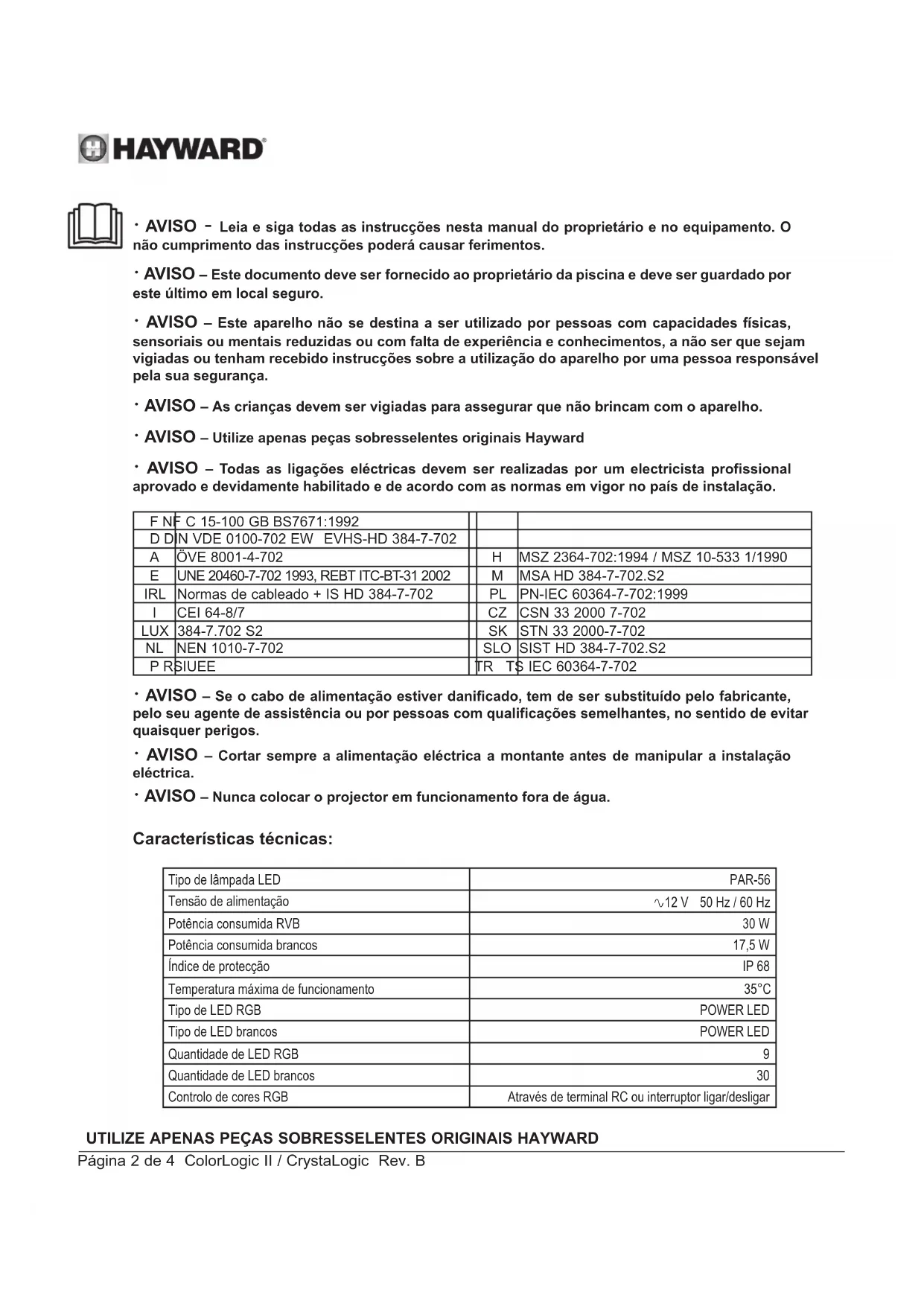

• AVISO - Leia e siga todas as instrucções nesta manual do proprietário e no equipamento. O não cumprimento das instrucções poderá causar ferimentos.

• AVISO – Este documento deve ser fornecido ao proprietário da piscina e deve ser guardado por este último em local seguro.

• AVISO – Este aparelho não se destina a ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a não ser que sejam vigiadas ou tenham recebido instrucções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

• AVISO – As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• AVISO – Utilize apenas peças sobresselentes originais Hayward

• AVISO – Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo seu agente de assistência ou por pessoas com qualificações semelhantes, no sentido de evitar quaisquer perigos.

• AVISO – Cortar sempre a alimentação eléctrica a montante antes de manipular a instalação eléctrica.

• AVISO – Nunca colocar o projector em funcionamento fora de água. Características técnicas: Tipo de lâmpada LED PAR-56 Tensão de alimentação 12 V 50 Hz / 60 Hz Potência consumida RVB 30 W Potência consumida brancos 17,5 W Índice de protecção IP 68 Temperatura máxima de funcionamento 35°C Tipo de LED RGB POWER LED Tipo de LED brancos POWER LED Quantidade de LED RGB 9 Quantidade de LED brancos 30 Controlo de cores RGB Através de terminal RC ou interruptor ligar/desligarUTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD Página 3 de 4 ColorLogic II / CrystaLogic Rev. B INSTALAÇÃO O projector deve iluminar no sentido oposto à casa ou ao terraço de modo a não incomodar devido a uma iluminação demasiado forte. O projector deve ser posicionado, no máximo, 60 cm abaixo do parapeito a partir do eixo da lâmpada. O nicho do projector está munido de duas saídas de 3/4’’. A saída traseira é geralmente utilizada para as piscinas de betão e a saída vertical para as piscinas de painel. O bloco de junção não está incluído. A instalação pode exigir o aconselhamento de uma pessoa qualificada. Estrutura em betão com liner

• Colocar a protecção de obra na parte frontal do nicho.

• Vedar o nicho do projector na alvenaria. Fazer o revestimento com cal da parte frontal, tendo o cuidado de respeitar a orientação superior do nicho. Desactivar a saída não utilizada ao instalar o tampão.

• Fixar a flange de estanqueidade após a colocação do liner.

• Cortar o liner. Estrutura de painéis com liner

• Utilizar o gabarito para a perfuração do painel.

• Colocar o nicho do projector pelo interior do tanque. Aparafusá-lo ao painel após a colocação da espuma, ao posicionar as estrias de fixação da óptica no plano horizontal.

• Efectuar a impermeabilização do liner, da conduta e do cabo e colocar a óptica do projector idêntica ao projector do liner. Estrutura em betão sem liner

• Vedar o nicho do projector na alvenaria, a parte frontal com um certo afastamento para a realização do acabamento através de revestimento ou cerâmica.

• Efectuar a impermeabilização da bainha do cabo e colocar a óptica do projector idêntica ao projector do liner. Instalação do projector

• Passar o cabo da óptica do projector pelo interior do bucim. Ter atenção ao posicionamento do revestimento do bucim.

• Orientar o cabo da óptica do projector na bainha até à caixa de ligação.

• Efectuar a impermeabilização do cabo com o bucim. Ter o cuidado de respeitar o posicionamento do revestimento deste bucim. (A extremidade com o ângulo de 30º é posicionada no fundo de corpo do bucim.)

• Colocar a óptica à frente do nicho, enrolando aí o excesso de cabo.

• Respeitar o posicionamento da óptica no nicho ao alinhar a referência no vidro com a vertical, com a ponta da seta para cima.

• Embutir a óptica do projector no nicho ao posicionar as garras nas estrias. Potência do transformador O transformador a utilizar deve ter uma tensão no secundário de 12 V (ou 12.5 V, em função do modelo). A potência deste deve corresponder à potência do(s) projector(es) a ligar. De qualquer forma, a soma das potências dos projectores deve ser inferior ou igual à potência do transformador. É necessário ter uma protecção independente para cada projector. A protecção deve ser garantida no secundário do transformador através da utilização de fusíveis ou disjuntores de 3 A ou 5 A (consultar o esquema adiante).

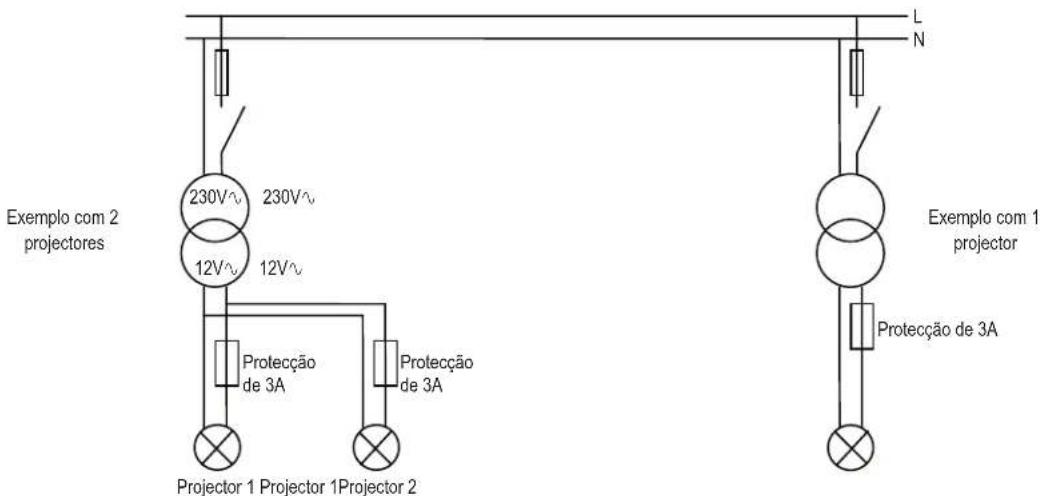

Projector 1 Projector 1Projector 2Exemplo com 2 projectoresExemplo com 1 projectorProtecção de 3AProtecção de 3AProtecção de 3AUTILIZE APENAS PEÇAS SOBRESSELENTES ORIGINAIS HAYWARD Página 4 de 4 ColorLogic II / CrystaLogic Rev. B UTILIZAÇÃO Modo autónomo (apenas projector de cor RGB) Na ausência de um terminal RC, os projectores funcionam de forma autónoma e o utilizador pode escolher entre 18 modos: 11 cores fixas e 7 sequências automáticas de mudança de cores (consultar a tabela de sequências abaixo). Sequência Cor/programa Sequência Cor/programa 1 Cor: branco 10 Cor: Verde 2 Cor: azul 11 Cor: Verde esmeralda 3 Cor: Lagoa azul 12 Programa: Alternância rápida de cores 4 Cor: Ciano 13 Programa: Alternância lenta de cores 5 Cor: Roxo 14 Programa: 11 cores xas 6 Cor: Magenta 15 Programa: Psychedelic 7 Cor: Cor-de-rosa 16 Programa: azul/ciano/branco 8 Cor: Vermelho 17 Programa: cores aleatórias 1 9 Cor: Laranja 18 Programa: cores aleatórias 2 A mudança de cor pode ser obtida ao cortar a alimentação eléctrica dos projectores durante um período muito curto de tempo (< 1 s). Através de interrupções sucessivas, é possível percorrer os 18 modos de funcionamento. Após o modo 18, os projectores regressam à primeira sequência automática (modo 1). Para sincronizar os projectores ao colocá-los simultaneamente no modo 2, convém cortar a alimentação eléctrica durante cerca de 2 segundos. Quando o projector é colocado em funcionamento após uma paragem de vários segundos (> 4 s), o projector acende-se a branco durante 15 segundos e retoma o modo em que se encontrava da última vez que foi desligado: isto permite ter o máximo de iluminação em caso de queda acidental no tanque. Segurança (apenas projector de cor RGB) Em caso de aumento anormal da temperatura no interior da lâmpada, um dispositivo de segurança interrompe a iluminação e a lâmpada emite flashes vermelhos. Assim que a temperatura regressar ao normal, a lâmpada retoma o seu funcionamento. Em caso de detecção de uma tensão demasiado fraca (< 11 V) ou demasiado elevada (> 15 V), a lâmpada deixa de funcionar e emite flashes verdes. É necessário cortar a alimentação eléctrica dos projectores para retomar um funcionamento normal. MANUTENÇÃO A substituição de peças deve ser realizada com peças de origem. Para a substituição de uma lâmpada e/ou do cabo, recomenda-se a substituição da totalidade das peças que asseguram a estanqueidade. Em caso de avaria, é necessário substituir a lâmpada LED completa. Não abrir nem tentar repará-la. Se o cabo de alimentação ou a bainha apresentar danos, deve ser substituído(a) pelo fabricante, um centro aprovado de assistência ou um técnico devidamente habilitado de modo a evitar qualquer acidente.HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - Frankreich
