Type de produit	Lampe LED pour piscine
Marque	Hayward
Modèle	Flach
Type d'ampoule	LED PAR-56
Tension d'alimentation	12 V AC, 50/60 Hz
Puissance consommée (RVB)	30 W
Puissance consommée (Blanc)	17,5 W
Indice de protection	IP68
Température maximale de fonctionnement	35 °C
Type de LEDs RVB	Power LED
Type de LEDs blanches	Power LED
Nombre de LEDs RVB	9
Nombre de LEDs blanches	30
Contrôle des couleurs RVB	Par télécommande ou marche/arrêt
Modes de fonctionnement	11 couleurs fixes et 7 séquences automatiques
Installation	Niche scellée, profondeur max 60 cm sous margelle
Garantie	2 ans contre défauts de fabrication
Pieces detachees recommandées	Pièces d'origine Hayward
Entretien	Nettoyer avec un chiffon doux, remplacer l'ampoule LED complète en cas de panne

FOIRE AUX QUESTIONS - Flach HAYWARD

Comment changer la couleur de la lampe Flach ?

En mode autonome (sans telecommande), coupez l'alimentation pendant moins d'une seconde pour passer au mode suivant. Apres 18 modes, le cycle recommence. Pour synchroniser plusieurs projecteurs, coupez l'alimentation pendant environ 2 secondes pour revenir au mode 2.

Comment installer la lampe dans une piscine ?

Scellez la niche dans la maçonnerie ou fixez-la sur le panneau selon le type de piscine. Le projecteur doit etre positionne a 60 cm maximum sous la margelle. Passez le cable dans le presse-etoupe et acheminez-le jusqu'a la boite de connexion. Respectez le sens d'eclairage (oppose a la maison).

Que faire si la lampe clignote en rouge ?

Un clignotement rouge indique une temperature anormale a l'interieur de l'ampoule. Le dispositif de securite coupe l'eclairage. Une fois la temperature revenue a la normale, la lampe reprend son fonctionnement. Verifiez que la lampe n'est pas obstruee ou que l'eau n'est pas trop chaude.

Quelle puissance de transformateur utiliser ?

Utilisez un transformateur avec une tension secondaire de 12 V AC (12,5 V selon modele). La puissance doit etre superieure ou egale a la somme des puissances des projecteurs raccordes. Chaque projecteur doit avoir une protection independante (fusible ou disjoncteur de 3A ou 5A).

Comment synchroniser plusieurs projecteurs ?

Coupez l'alimentation de tous les projecteurs pendant environ 2 secondes. Ils reviendront simultanement au mode 2 (Bleu). Ensuite, vous pouvez les faire defiler ensemble en coupant brievement l'alimentation.

La lampe peut-elle fonctionner hors de l'eau ?

Non, ne faites jamais fonctionner le projecteur hors de l'eau. Il est concu pour etre immerge et son refroidissement depend de l'eau. Un fonctionnement hors de l'eau pourrait endommager la lampe et presente un risque de securite.

Comment nettoyer la lampe ?

Utilisez un chiffon doux et non abrasif. Evitez les produits chimiques agressifs. Ne tentez pas d'ouvrir l'ampoule LED. Si le cable ou la gaine est endommage, faites-le remplacer par un professionnel.

Que faire si le câble d'alimentation est endommagé ?

Le cable doit etre remplace par le fabricant, un centre service agree ou un technicien qualifie pour eviter tout danger. N'utilisez pas la lampe avec un cable endommage.

La garantie couvre-t-elle les dommages dus au gel ?

Non, la garantie ne couvre pas les dommages dus au gel ni aux produits chimiques. Elle couvre les defauts de fabrication pendant 2 ans a compter de la date d'achat, sous reserve d'une utilisation normale et du respect des instructions.

Puis-je utiliser des pièces non Hayward ?

Non, utilisez uniquement des pieces detachees d'origine Hayward. L'utilisation de pieces non conformes peut endommager l'appareil et annuler la garantie. Toute modification non autorisee entraine l'exclusion de la garantie.

MODE D'EMPLOI Flach HAYWARD

• ATTENTION - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non-respect des consignes pourrait être à l'origine de blessures.
• ATTENTION – Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.
• ATTENTION – Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci fassent l'objet d'une surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.
• ATTENTION – Veillez à ce que les enfants ne puissent pas jouer avec l'appareil.
• ATTENTION – N'utilisez que des pièces détachées d'origine Hayward.
• ATTENTION – Toute installation électrique nécessite d'être réalisée dans les règles de l'art et conformément aux normes en vigueur.

F N F C 15-100 GB BS7671:1992
D D IN VDE 0100-702 EW EVHS-HD 384-7-702
A	ÖVE 8001-4-702	H	MSZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002	M	MSA HD 384-7-702.S2
IRL	Normas de cableado + IS HD 384-7-702	PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7	CZ	CSN 33 2000 7-702
LUX	384-7.702 S2	SK	STN 33 2000-7-702
NL	NEN 1010-7-702	SLO	SIST HD 384-7-702.S2
P R SIUEE		TR T$ IEC 60364-7-702

- ATTENTION – Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire, afin d'éviter un danger.

- ATTENTION – Toujours couper l'alimentation en amont avant de manipuler l'installation électrique.

- ATTENTION – Ne jamais faire fonctionner le projecteur hors de l'eau.

Caractéristiques techniques:

Type d'ampoule LED	PAR-56
Tension d'alimentation	12 V 50Hz / 60Hz
Puissance consommée RGB	30W
Puissance consommée Blanc	17,5W
Indice de protection	IP 68
Température maximum de fonctionnement	35°C
Type de LEDs RVB	POWER LED
Type de LEDs blanches	POWER LED
Nombres de LEDs RVB	9
Nombres de LEDs Blanches	30
Contrôle des couleurs RVB	Par RC ou Marche/Arrêt

Installation

Le projecteur doit éclairer dans le sens opposé à la maison ou à la terrasse pour ne pas gêner par un éclairage trop violent. Le projecteur doit être positionné à 60 cm au maximum sous la margelle depuis l'axe de l'ampoule. La niche du projecteur est pourvue de deux sorties 3/4". La sortie arrière est généralement utilisée pour les piscines maçonnées et la sortie verticale pour les piscines panneau.

Le bloc de jonction n'est pas inclus. L'installation peut exiger l'avis d'une personne qualifiée.

Structure maçonnée liner

• Poser la protection de chantier sur la face avant de la niche.
• Sceller la niche du projecteur dans la maçonnerie. Finir l'enduit à fleur de la face avant, en respectant l'orientation haute de la niche. Condamner la sortie non utilisée avec le bouchon.
• Poser le joint sur la face avant de la niche du projecteur.
• Poser le joint sur la bride de la niche du projecteur.
• Fixer la bride d'étanchéité après la pose du liner. • Découper le liner

Structure des panneaux liner

• Utiliser le gabarit pour le perçage du panneau - Poser la niche du projecteur par l'intérieur du bassin. La visser sur le panneau après la pose de la mousse, en positionnant les stries de fixation de l'optique sur le plan horizontal. - Réaliser l'étanchéité du liner, de la gaine et du câble et la pose de l'optique du projecteur identique au projecteur liner.

Structure maçonnée sans liner

• Sceller la niche du projecteur dans la maçonnerie, la partie avant en retrait pour la réalisation de l'enduit fini ou du carrelage.
• Réaliser l'étanchéité de la gaine du câble, et la pose de l'optique projecteur identique au projecteur liner.

Installation du projecteur

• Passer le câble de l'optique du projecteur à l'intérieur du presse-étoupe. Attention au positionnement de la garniture du presse-étoupe. - Aiguiller le câble de l'optique du projecteur dans la gaine jusqu'à la boîte de connexion. - Réaliser l'étanchéité du câble avec le presse-étoupe. Attention, respecter le positionnement de la garniture de ce presse-étoupe. (L'extrémité avec angle 30° est positionnée en fond de corps de presse-étoupe). - Présenter l'optique devant la niche en y enroulant le supplément de câble. - Respecter le positionnement de l'optique dans la niche en alignant le repère sur le verre avec la verticale, pointe de la flèche vers le haut. - Encastrer l'optique du projecteur dans la niche en positionnant les griffes dans les stries.

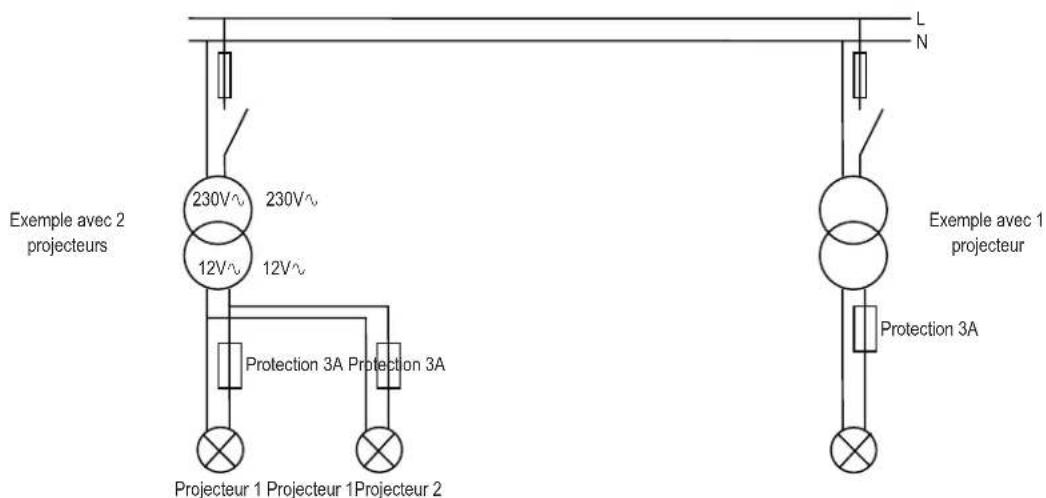

Puissance du transformateur

Le transformateur à utiliser doit avoir une tension au secondaire de 12V (12,5V selon modèle). La puissance de celui-ci doit être en adéquation avec la puissance du ou des projecteurs à raccorder.

En tout état de cause, la somme des puissances des projecteurs doit rester inférieure ou égale à la puissance du transformateur.

Il est nécessaire d'avoir une protection indépendante pour chaque projecteur. La protection doit être assurée au secondaire du transformateur par l'utilisation de fusibles ou disjoncteurs de 3A ou 5A (voir schéma ci-dessous).

Exemple avec 2 projecteurs 230V~ 230V~ 12V~ 12V~ Protection 3A Protection 3A Projecteur 1 Projecteur 1Projecteur 2 L N Exemple avec 1 projecteur Protection 3A Exemple avec 1 projecteur

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Mode autonome (projecteur couleur RVB uniquement)

En l'absence de boîtier RC, les projecteurs fonctionnent de façon autonome et l'utilisateur peut choisir entre 18 modes : 11 couleurs fixes et 7 séquences automatiques de changement de couleurs (voir tableau des séquences ci-dessous).

Séquence Couleur / Programme Séquence Couleur / Programme
1 Couleur: Blanc 10 Couleur: Vert
2 Couleur: Bleu 11 Couleur: Vert d'eau
3 Couleur: Bleu lagon 12 Programme: «Arc en ciel» rapide
4 Couleur: Cyan 13 Programme: «Arc en ciel» lent
5 Couleur: Violet 14 Programme: Défilement 11 couleurs fixes
6 Couleur: Magenta 15 Programme: Psychédélique flashes colorés
7 Couleur: Rose 16 Programme: Bleu/blan/Cyan
8 Couleur: Rouge	17 Programme: Couleurs Aléatoire 1
9 Couleur: Orange	18 Programme: Couleurs Aléatoire 2

Le changement de couleur peut être obtenu en coupant l'alimentation des projecteurs pendant un temps très court (<1s). Par interruptions successives, il est possible de faire défiler les 18 modes de fonctionnement. Après le mode 18, les projecteurs reviennent sur la première séquence automatique (mode 1).

Pour synchroniser les projecteurs en les ramenant simultanément au mode 2, il convient de couper l'alimentation pendant environ 2s.

Lorsque le projecteur est mis en marche après un arrêt de plusieurs secondes (>4s), le projecteur s'allume en Blanc pendant 15s puis reprend le mode dans lequel il se trouvait au moment de sa dernière extinction : cela permet d'avoir le maximum d'éclairage en cas de chute accidentelle dans le bassin.

Sécurité (projecteur couleur RVB uniquement)

En cas d'augmentation anormale de la température à l'intérieur de l'ampoule, un dispositif de sécurité stoppe l'éclairage et l'ampoule émet des flashes rouges. Dès que la température revient à la normale, l'ampoule reprend son fonctionnement. En cas de détection d'une tension trop faible (<11V) ou trop élevée (>15V), l'ampoule cesse de fonctionner et émet des flashes verts. Il est indispensable de couper l'alimentation des projecteurs pour retrouver un fonctionnement normal.

Maintenance

Le remplacement de pièces doit être effectué avec des pièces d'origine.

Lors d'un changement d'ampoule et/ou du câble, il est préconisé de changer la totalité des pièces assurant l'étanchéité.

En cas de panne, il est nécessaire de remplacer l'ampoule LED complète. Ne pas ouvrir ou tenter de réparer celle-ci.

Si le cordon d'alimentation ou la gaine est endommagée, il doit être remplacé par le fabricant, un Centre Service Agréé ou un technicien qualifié afin d'éviter tout accident.

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matières pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner d'une preuve d'achat (date). Nous vous conseillons donc de conserver votre facture.

La garantie est limitée à la réparation ou au remplacement, au choix de HAYWARD, des produits défectueux, à condition d'avoir été utilisés normalement, selon les instructions données dans les guides correspondants, de ne pas avoir été modifiés, et de n'avoir comporté que des pièces et composants d'origine HAYWARD. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'œuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourra être tenue pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement, ou d'une utilisation incorrecte du produit.

Pour toute demande de bénéfice de la garantie, et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.

Le produit doit être branché selon les normes électriques exigées par la notice. Tous les dommages, défauts, dysfonctionnements ou autres pannes de votre appareil résultant du non-respect des exigences requises pour l'alimentation électrique seront exceptés et exclus de la garantie.

Les défauts, dysfonctionnements, pannes ou dommages du produit consécutifs à l'utilisation incorrecte, non raisonnable, imprudente, ou encore abusive de la part du client sont également exclus de la garantie.

Pour toute réparation effectuée par un personnel autre que celui autorisé (personnel qualifié), sans autorisation préalable de l'usine, HAYWARD peut décider unilatéralement de ne pas appliquer la garantie et de ne pas rembourser la réparation, en raison du non-respect des instructions spécifiées par la société.
