1.1 Indicações de aviso

relacionadas com o manuseamento.......................... 173

1.2 Utilização adequada .................. 173

1.3 Advertências gerais de

segurança .................................. 174 2 Notas relativas à documentação ......................... 177

2.1 Atenção aos documentos a

3 Descrição do produto.............. 177

3.1 Estrutura do produto

Teto/piso .................................... 177

3.2 Estrutura do produto

3.6 Ventilação .................................. 178

3.7 Desumidificação ........................ 178

3.8 Descrição das chapas de

4.2 Conceito de utilização................ 180

4.3 Elementos de comando............. 181

5 Função ...................................... 181

5.8 Modo de desumidificação.......... 183

5.9 Modo de aquecimento ............... 183

5.10 Definir a distribuição do ar......... 183

5.11 Modo Sleep................................ 184

5.12 Função TIMER........................... 184

5.13 Função turbo.............................. 184

5.14 Função de temperatura ............. 185

5.15 Função I Feel............................. 185

5.16 Função económica .................... 185

5.17 Função de segurança para

crianças ..................................... 185

5.18 Ativar/desativar a função de

conectividade............................. 185

5.19 Funcionamento com várias

unidades interiores .................... 186

5.20 Indicações da unidade

interior........................................ 186 6 Conservação e manutenção.............................. 186

6.1 Manutenção............................... 186

6.2 Conservar o produto.................. 186

6.5 Limpar o aparelho de

comando à distância.................. 187

unidade interior Teto/piso .......... 188 7 Colocação fora de serviço...... 189

7.1 Colocar o aparelho

temporariamente fora de funcionamento ........................... 189

7.2 Colocar o produto

definitivamente fora de funcionamento ........................... 189 8 Reciclagem e eliminação ........ 189 9 Garantia e serviço de apoio ao cliente .................................. 189

9.1 Garantia ..................................... 189

9.2 Serviço de apoio ao cliente........ 190

Anexo .................................................. 191 A Eliminação de falhas ............... 191 Índice remissivo ................................. 193Segurança 1 0020275354_01 climaVAIR plus/exclusive Manual de instruções 173 1 Segurança

de aviso relacionadas com o manuseamento Classificação das indicações de aviso relativas ao manu- seio As indicações de aviso relativas ao manuseio estão classifica- das de seguida com sinais de aviso e palavras de sinal relati- vamente à gravidade dos even- tuais perigos: Sinais de aviso e palavras de sinal Perigo! Perigo de vida iminente ou perigo de danos pes- soais graves Perigo! Perigo de vida devido a choque elétrico Aviso! Perigo de danos pessoais ligeiros Cuidado! Risco de danos materiais ou danos para o meio- ambiente

1.2 Utilização adequada

Uma utilização incorreta ou in- devida pode resultar em peri- gos para a vida e a integridade física do utilizador ou de tercei- ros e danos no produto e nou- tros bens materiais. O produto foi concebido para a climatização de habitações e escritórios. A utilização adequada abrange o seguinte: – a observância das instruções de uso do produto e de todos os outros componentes da instalação, fornecidas junta- mente

o cumprimento de todas as condições de inspeção e ma- nutenção contidas nos manu- ais. Este produto pode ser utilizado por crianças a partir dos 8 anos de idade, assim como por pes- soas com capacidades físicas, sensoriais ou mentais reduzi- das ou que não possuam muita experiência ou conhecimento, desde que sejam vigiadas ou tenham sido instruídas sobre o manuseio seguro do produto e compreendam os possíveis pe- rigos resultantes da utilização do mesmo. As crianças não po- dem brincar com o produto. A limpeza e a manutenção desti-1 Segurança 174 Manual de instruções climaVAIR plus/exclusive 0020275354_01 nada ao utilizador não podem ser efetuadas por crianças sem supervisão. Uma outra utilização que não a descrita no presente ma- nual ou uma utilização que vá para além do que é aqui des- crito é considerada incorreta. Do mesmo modo, qualquer uti- lização com fins diretamente comerciais e industriais é consi- derada incorreta. Qualquer uti- lização para a conservação de alimentos, plantas ou produtos alimentares facilmente perecí- veis é igualmente considerada como incorreta. Atenção! Está proibida qualquer utiliza- ção indevida.

1.3 Advertências gerais de

alterações no aparelho ou na área circundante do aparelho ▶ Nunca remova, neutralize ou bloqueie os dispositivos de segurança. ▶ Nunca manipule os dispositi- vos de segurança. ▶ Nunca destrua nem remova os selos dos componentes. ▶ Não proceda a alterações: – no produto – nos tubos de alimentação de água e de corrente – na válvula de segurança – nos tubos de descarga – nas entradas e saídas de ar – nos tubos para a alimenta- ção e exaustão do ar – em circunstâncias que pos- sam ter influência na segu- rança de funcionamento do aparelho

1.3.2 Perigo devido a operação

incorreta Devido à operação incorreta pode colocar-se em risco a si próprio e a terceiros, assim como provocar danos materiais. ▶ Leia cuidadosamente o pre- sente manual e todos os do- cumentos a serem respeita- dos, em particular o capítulo "Segurança" e as indicações de aviso. ▶ Realize apenas as atividades para as quais as presentes instruções de uso dão orien- tação.

ferimentos e risco de danos materiais devido a uma manutenção e uma reparação incorretas ou não autorizadas ▶ Nunca tente executar traba- lhos de manutenção ou repa-Segurança 1 0020275354_01 climaVAIR plus/exclusive Manual de instruções 175 rações no aparelho por inicia- tiva própria. ▶ Solicite a eliminação imediata de falhas e danos por um técnico certificado. ▶ Mantenha os intervalos de manutenção indicados.

1.3.4 Perigo de vida devido a

choque elétrico ▶ Não manuseie o produto com as mãos húmidas ou molha- das.

1.3.5 Perigo de ferimentos

de vido ao agente refrigerante A saída de agente refrigerante pode causar lesões oculares graves e insuficiência de oxigé- nio no local de instalação. ▶ Não danifique quaisquer com- ponentes do aparelho que contenham agente refrige- rante. ▶ Tenha atenção para não da- nificar os tubos do aparelho de climatização com objetos afiados ou pontiagudos, nem esmagar ou torcer os tubos. ▶ Se houver saída de agente refrigerante, contacte um téc- nico especializado qualificado para que elimine a fuga. ▶ Se o agente refrigerante entrar em contacto com os olhos, procure imediatamente um médico. ▶ Utilize luvas de proteção ao manusear o agente refrige- rante.

1.3.6 Perigo de ferimentos

devido ao ventilador A velocidade elevada do venti- lador pode causar ferimentos. ▶ Nunca insira os dedos ou outros objetos nas entradas e saídas de ar ou entre as lamelas, enquanto o produto estiver a funcionar.

1.3.7 Perigo de incêndio

devido a chamas abertas ou gases inflamáveis ▶ Não coloque quaisquer fontes de calor com chama aberta no fluxo de ar do aparelho. ▶ Não utilize quaisquer sprays ou outros gases inflamáveis nas proximidades do apare- lho de climatização.

1.3.8 Perigo para a saúde

devido a fluxo de ar direto ▶ Não direcione o fluxo de ar di- retamente para pessoas, es- pecialmente crianças e pes- soas vulneráveis ou idosas.1 Segurança 176 Manual de instruções climaVAIR plus/exclusive 0020275354_01

1.3.9 Risco de dano ambiental

causado por agente refrigerante O produto contém um agente refrigerante que não pode en- trar na atmosfera. ▶ Certifique-se de que a ma- nutenção do produto é re- alizada por um técnico es- pecializado qualificado para trabalhar com agente refrige- rante, e que o mesmo recicla ou elimina o produto após a colocação fora de serviço.

1.3.10 Risco de falhas ou

anomalias ▶ Não coloque quaisquer obje- tos sobre ou perto da unidade exterior.Notas relativas à documentação 2 0020275354_01 climaVAIR plus/exclusive Manual de instruções 177 2 Notas relativas à documentação

2.1 Atenção aos documentos a

serem respeitados ▶ Tenha particular atenção a todos os manuais de instruções que são forne- cidos juntamente com os componentes da instalação.

2.2 Guardar os documentos

▶ Conserve este manual bem como todos os documentos a serem respeitados para utilização posterior.

2.3 Validade do manual

Este manual é válido exclusivamente para os seguintes produtos: Aparelho - Número de artigo Unidade interior VAI8/5-035 KMNI

Unidade exterior VAF8- 080W4NO

Unidade exterior VAF5- 080W4NO

3 Descrição do produto

3.1 Estrutura do produto Teto/piso

1 Unidade exterior 2 Comando à dis- tância 3 Unidade interior Teto/piso 4 Ligações e tuba- gem 5 Tubo de drena- gem para con- densados3 Descrição do produto 178 Manual de instruções climaVAIR plus/exclusive 0020275354_01

3.2 Estrutura do produto Cassete

1 Unidade exterior 2 Comando à dis- tância 3 Unidade interior Cassete 4 Ligações e tuba- gem 5 Tubo de drena- gem para con- densados

3.3 Função principal

O comando à distância comanda o sis- tema de aquecimento, o arrefecimento e a ventilação. O comando à distância possui uma função de ativação temporal (temporizador) para a ligação e desligamento da unidade inte- rior.

O sensor da temperatura ambiente mede a temperatura ambiente. Se a temperatura ambiente for inferior à temperatura dese- jada, o regulador ativa o aquecimento. No modo de aquecimento a unidade inte- rior aumenta a temperatura da divisão em que está instalada.

O sensor da temperatura ambiente mede a temperatura ambiente. Se a temperatura ambiente for superior à temperatura dese- jada, o regulador ativa o arrefecimento. No modo de arrefecimento a unidade inte- rior baixa a temperatura da divisão em que está instalada.

Com a ajuda do comando à distância é possível ativar a ventilação, para permitir a circulação do ar mas sem alterar a tempe- ratura do ar da divisão em que o produto está instalado. A temperatura não pode ser regulada no modo de ventilação.

No modo de desumidificação a unidade interior reduz a humidade do ar da divisão em que está instalada. No modo de desumidificação não é pos- sível regular as rotações do ventilador. O ventilador funciona com as rotações míni- mas.

3.8 Descrição das chapas de

chapa de caraterísticas da unidade interior Na chapa de caraterísticas existem as seguintes indicações:Descrição do produto 3 0020275354_01 climaVAIR plus/exclusive Manual de instruções 179 Abrevia- tura/símbolo Descrição Ler o manual! VAI... Nomenclatura do produto Air Conditionning - Indoor unit Descrição do produto COOLING - Ra- ted capacity

Capacidade nominal no modo de arrefecimento HEATING - Ra- ted capacity

Capacidade nominal no modo de aquecimento Max operating current

Consumo máximo IP Classe de proteção (pó, salpicos de água) 220-240 V ~ / 50 Hz / mono- fásico Ligação elétrica - Tensão - Frequência - Fase Operating pres- sure Hi P MPa Sobrepressão operacional admissível do lado da alta pressão Operating pres- sure Lo P MPa Sobrepressão operacional admissível do lado da baixa pressão NET WEIGHT

Peso líquido O produto contém um fluido facilmente inflamá- vel (grupo de segurança A2).

chapa de caraterísticas da unidade exterior Na chapa de caraterísticas existem as seguintes indicações: Abrevia- tura/símbolo Descrição VAI... Nomenclatura do produto Air Conditionning - Outdoor unit Descrição do produto COOLING - Ra- ted capacity

Capacidade nominal no modo de arrefecimento Abrevia- tura/símbolo Descrição HEATING - Ra- ted capacity

Capacidade nominal no modo de aquecimento Max Power Con- sumption

Consumo máximo IP Classe de proteção (pó, salpicos de água) 220-240 V ~ / 50 Hz / mono- fásico Ligação elétrica - Tensão - Frequência - Fase Refrigerant Tipo de agente refrige- rante kg Peso do enchimento do fluido secundário no pro- duto GWP em tCO2 Potencial de efeito de estufa Operating pres- sure Hi P MPa Sobrepressão operacional admissível do lado da alta pressão Operating pres- sure Lo P MPa Sobrepressão operacional admissível do lado da baixa pressão NET WEIGHT

Peso líquido O produto contém um fluido facilmente inflamá- vel (grupo de segurança A2).

O símbolo CE indica que, de acordo com a chapa de caraterísticas, os produtos cumprem o disposto pelas diretivas em vigor. Com a presente, o fabricante declara que o tipo de equipamento de rádio descrito no presente manual está em conformi- dade com a diretiva 2014/53/UE. O texto completo da declaração de conformi- dade UE está disponível no seguinte4 Função 180 Manual de instruções climaVAIR plus/exclusive 0020275354_01 endereço de Internet: http://www.vaillant- group.com/doc/doc-radio-equipment- directive/.

3.8.4 Marca de controlo nacional

Sérvia Validade: Sérvia Com a marca de controlo é atestado que os produtos cumprem os requisitos de to- das as normas nacionais relevantes na Sérvia, de acordo com a chapa de carate- rísticas.

3.8.5 Folha de dados

para o enchimento de agente refrigerante no produto O produto já possui um enchimento de agente refrigerante na unidade exterior. A folha de dados fornece indicações para o enchimento de agente refrigerante no produto. Depois de concluir a instalação, o instala- dor tem de preencher as indicações para o enchimento de agente refrigerante na fo- lha de dados. 4 Função

4.1 Faixa de temperatura para o

funcionamento A capacidade de desempenho do apare- lho de climatização altera-se em função da temperatura de serviço da unidade exte- rior. Arrefeci- mento Aquecimento Exterior −15 … 48 ℃ −15 … 24 ℃ Interior 16 … 30 ℃ 16 … 30 ℃

4.2 Conceito de utilização

Símbolo Descrição Indicação do modo I FEEL Indicação do funcionamento do ventilador Indicação de transmissão Indicação do modo de arrefeci- mento Indicação do modo de desumidifi- cação Indicação do modo de ventilação Indicação do modo de aqueci- mento Indicação do modo de férias Indicação do modo de ionização (função indisponível) Indicação de ar fresco (indisponí- vel) Indicação da temperatura selecio- nadaFunção 5 0020275354_01 climaVAIR plus/exclusive Manual de instruções 181 Símbolo Descrição Indicação da temperatura ambi- ente Indicação do modo TIMER Relógio Indicação do modo SLEEP Indicação de iluminação Indicação do funcionamento da distribuição vertical do ar Indicação de bloqueio

4.3 Elementos de comando

Símbolo Descrição Seleção do modo de funciona- mento Ligar o modo FAN Tecla de ligar/desligar Ligar a distribuição do ar Ligar o modo TURBO aumentar o valor de regulação selecionado reduzir o valor de regulação sele- cionado Ligar o modo SLEEP Ligar o modo I FEEL Ligar o modo TIMER Desligar o modo TIMER Tecla para definir a hora Símbolo Descrição Definir a temperatura Ligar o modo LIGHT 5 Função

5.1 Inserir as pilhas

2. Insira as pilhas (2) tendo atenção à

3. Coloque novamente a tampa do com-

partimento das pilhas (1). ▽ Se o mostrador não se ligar, verifi- que se as pilhas estão corretamente inseridas. ◁ Retire as pilhas do comando à dis- tância no caso de ausência prolon- gada.

tância e a unidade interior.

2. Prima , para desligar o produto.

5.3 Modo de funcionamento

1. Mantenha o comando à distância dire-

tamente na direção da unidade interior. ◁ A distância entre o comando à dis- tância e a unidade interior tem de ser inferior à distância máxima. – < 7,0 m ◁ Se nas divisões existir uma lâmpada fluorescente com balastro eletrónico ou um telefone sem fio, a distância máxima tem de ser reduzida.5 Função 182 Manual de instruções climaVAIR plus/exclusive 0020275354_01 ◁ Evite obstáculos entre o comando à distância e a unidade interior.

2. Prima , para comutar e sele-

cionar o modo de funcionamento. Os modos de funcionamento são exibidos no mostrador pela seguinte ordem: ◁ Modo automático ◁ Modo de arrefecimento: ◁ Modo de aquecimento: ◁ Modo de ventilação: ◁ Modo de desumidificação: Indicação Se o aparelho funcionar du- rante um longo período de tempo no modo de arrefeci- mento com uma elevada humi- dade do ar, pode pingar água da grelha de saída.

5.3.1 Ligar/desligar a iluminação do

mostrador da unidade interior

1. Prima durante menos de 2

segundos, para ligar a iluminação do mostrador da unidade interior.

2. Prima durante menos de 2

segundos, para desligar a iluminação do mostrador da unidade interior.

3. Para desativar a função, prima numa

tecla qualquer do comando à distância.

◁ A indicação da hora pisca no mos- trador.

2. Prima e , para definir a hora.

◁ Com e pode definir as horas e os minutos. ◁ Se mantiver premido ou , o valor é aumentado ou reduzido mais rapidamente.

3. Prima , para confirmar a defi-

nição. ◁ A indicação da hora deixa de piscar. A hora está agora definida.

5.5 Modo de ventilador

No modo de ventilação a definição da tem- peratura e o modo não estão dis- poníveis. Nos modos de funcionamento restantes é possível definir a rotação do ventilador.

1 Rotação mínima 2 rotação média 3 Rotação máxima

5.5.1 Definir o modo de ventilação

1. Ligue o produto. (→ Página 181)

◁ No mostrador são exibidos os vários modos de funcionamento.

3. Selecione o modo de ventilação .

4. Defina a temperatura desejada com

e . ◁ A temperatura pode ser aumentada e reduzida em passos de 1 °C.

5. Prima , para definir a rotação do

ventilador. ◁ A rotação do ventilador é alterada com cada pressão de tecla em

No modo automático o produto seleci- ona automaticamente o modo de arrefe- cimento ou o modo de aquecimento em função da temperatura ambiente. – No modo de arrefecimento a tempe- ratura desejada é de 25 °C. – No modo de aquecimento a tempera- tura desejada é de 20 °C.

5.6.1 Definir o modo automático

1. Ligue o produto. (→ Página 181)

◁ No mostrador são exibidos os vários modos de funcionamento.

3. Selecione o modo automático .Função 5

0020275354_01 climaVAIR plus/exclusive Manual de instruções 183 ◁ A unidade interior regula automati- camente a rotação do ventilador em função da temperatura ambiente.

No modo de arrefecimento a unidade in- terior permite apenas o arrefecimento da divisão. Para se obter um arrefecimento ideal, é recomendado ajustar as lamelas na hori- zontal.

1. Ligue o produto. (→ Página 181)

◁ No mostrador são exibidos os vários modos de funcionamento.

e . ◁ A temperatura pode ser aumentada e reduzida em passos de 1 °C.

5. Regule as rotações do ventilador.

5.8 Modo de desumidificação

No modo de desumidificação a unidade interior reduz a humidade do ar.

1. Ligue o produto. (→ Página 181)

◁ No mostrador são exibidos os vários modos de funcionamento.

3. Selecione o modo de desumidificação

e . ◁ A temperatura pode ser aumentada e reduzida em passos de 1 °C. ◁ A unidade interior seleciona a rota- ção mais baixa do ventilador, a qual não pode ser alterada, para otimizar a eficiência do modo de desumidifi- cação.

5.9 Modo de aquecimento

No modo de aquecimento a unidade inte- rior limita-se a aquecer o local. Indicação Com a função de modo de aque- cimento, o ventilador na cassete da unidade interior funciona até a função ser alterada ou a unidade desligada.

5.9.1 Definir o modo de aquecimento

1. Ligue o produto. (→ Página 181)

◁ No mostrador são exibidos os vários modos de funcionamento.

3. Selecione o modo de aquecimento .

4. Defina a temperatura desejada com

e . ◁ A temperatura pode ser aumentada e reduzida em passos de 1 °C.

5. Regule as rotações do ventilador.

5.10 Definir a distribuição do ar

Com esta função é possível definir a distri- buição vertical do ar da unidade interior de forma independente.

◁ No mostrador do comando à distân- cia surge a indicação de funciona- mento para a distribuição vertical do ar.

2. Prima novamente , para selecionar

a direção desejada. De cada vez que5 Função 184 Manual de instruções climaVAIR plus/exclusive 0020275354_01 premir , altera-se a direção do ân- gulo de saída de ar vertical. Indicação Se o produto estiver ligado e a indicação de funcionamento para a distribuição vertical do ar for visível no comando à distância, significa que o ân- gulo de saída de ar se move conforme a definição padrão. Quando o produto se encon- trar no modo de arrefecimento, o ângulo de saída de ar é ori- entado para cima. Quando o produto se encontrar no modo de aquecimento, o ângulo de saída de ar é orientado para baixo.

Com a função Sleep é possível adaptar a temperatura ambiente durante os perío- dos de sono. Se estiver definida a função Sleep, o sistema adapta automaticamente a temperatura. No modo de arrefecimento ou desumidi- ficação e com o modo Sleep ativado, a temperatura é aumentada 1 °C em uma hora e após 2 horas de funcionamento é aumentada 2 °C e mantida neste valor. No modo de aquecimento e com o modo Sleep ativado, a temperatura é reduzida 1 °C em uma hora e após 2 horas de fun- cionamento é reduzida 2 °C e mantida neste valor.

Com a função TIMER é possível definir os períodos de funcionamento do produto. O consumo de corrente pode ser otimizado com esta função.

5.12.1 Definir a função TIMER ON

1. Certifique-se de que a unidade interior

2. Certifique-se de que a hora do produto

está corretamente definida. ◁ A hora tem de ser impreterivelmente definida antes da configuração da função. (→ Página 182)

◁ A indicação pisca.

4. Programe a hora de início desejada

5.12.2 Definir a função TIMER OFF

1. Certifique-se de que a unidade interior

2. Certifique-se de que a hora do produto

está corretamente definida. ◁ A hora tem de estar impreterivel- mente definida antes de configurar a função. (→ Página 182)

◁ A indicação pisca.

4. Programe o período de desconexão

desejado com as teclas e .

A função está disponível no modo de arrefecimento e no modo de aquecimento. Desta forma, é possível au- mentar a potência de aquecimento ou de arrefecimento em caso de necessidade.Função 5 0020275354_01 climaVAIR plus/exclusive Manual de instruções 185

5.13.1 Ativar a função Turbo

1. Prima , para ativar a função.

5.14 Função de temperatura

A função de temperatura indica a tempe- ratura programada e a temperatura ambi- ente no mostrador da unidade interior. Prima a tecla para visualizar os valores da temperatura no comando à distância.

1 Temperatura desejada 2 Temperatura ambiente 3 Temperatura exterior Função indispo- nível neste mo- delo

A função utiliza o sensor de tem- peratura do comando à distância como referência para iniciar ou parar a unidade interior. A temperatura da divisão é mais precisa e o fluxo de ar é conduzido me- lhor, para mais conforto. O comando à distância tem de ser man- tido na direção da unidade interior, para que o comando à distância receba corre- tamente o sinal enviado pela unidade inte- rior.

5.15.1 Ativar/desativar a função I

◁ No mostrador do comando à distân- cia surge a indicação .

2. Repita o processo para desativar a

5.16 Função económica

Com a função económica a temperatura é regulada automaticamente para os 8 °C no modo de aquecimento e para os 27 °C no modo de arrefecimento.

5.16.1 Ativar/desativar a função

1. Selecione o modo de aquecimento ou

em simultâneo para ativar a função. ◁ No modo de aquecimento surge o símbolo no mostrador. ◁ No modo de arrefecimento surge SE no mostrador.

3. Repita o processo para desativar a

5.17 Função de segurança para

crianças Com a função de segurança para crianças é possível bloquear o comando à dis- tância.

5.17.1 Ativar/desativar a função de

segurança para crianças

1. Prima em simultâneo e .

◁ No mostrador do comando à distân- cia surge a indicação . A segu- rança para crianças está ativada.

2. Prima novamente e , para

5.18 Ativar/desativar a função de

conectividade ▶ Prima e , para ativar ou desativar a função de conectividade. Indicação Esta função só pode ser utili- zada com o respetivo acessório, para ativar a conectividade.6 Conservação e manutenção 186 Manual de instruções climaVAIR plus/exclusive 0020275354_01

5.19 Funcionamento com várias

unidades interiores Se o seu sistema de ar condicionado for composto por várias unidades interiores, a definição da temperatura para cada divi- são é feita de forma independente. Certifique-se de que todas as unidades in- teriores estão definidas para o modo de arrefecimento ou para o modo de aque- cimento, para que a instalação funcione corretamente.

5.20 Indicações da unidade interior

5.20.1 Indicações da unidade interior

1 Indicação da temperatura 2 Recetor de sinal via rádio 3 Indicação Modo de aquecimento 4 Indicação Modo de arrefecimento 5 Indicação de serviço 6 Indicação do modo TIMER

5.20.2 Indicações da unidade interior

1 Botão de teste (função indispo- nível) 2 Botão de função AUTO MODE e botão de emer- gência 3 Indicação de serviço 4 Tempera- turaDISPLAY e código da avaria 5 Indicação do modo TIMER 6 Recetor de sinal via rádio 6 Conservação e manutenção

Para garantir a segurança de funci- onamento, a fiabilidade e uma vida útil prolongada é imprescindível que o produto seja anualmente sujeito a inspeção/manutenção por um técnico especializado autorizado.

6.2 Conservar o produto

▶ Limpe a envolvente com um pano hú- mido e um pouco de sabão isento de solventes. ▶ Não utilize sprays, produtos abrasivos, detergentes, produtos de limpeza com solventes ou cloro.Conservação e manutenção 6 0020275354_01 climaVAIR plus/exclusive Manual de instruções 187

6.3 Limpar a unidade interior

1. Limpe o revestimento da unidade inte-

rior com um pano seco e macio.

2. No caso de sujidade mais persistente,

limpe o revestimento com água e um produto de limpeza neutro. – Não deixe o produto de limpeza en- trar para dentro da unidade interior.

6.4 Limpar a unidade exterior

1. Limpe o revestimento da unidade exte-

rior com um pano seco.

2. Se necessário, remova a sujidade da

num ambiente com pó, limpe regular- mente os discos do permutador de ca- lor com uma escova macia.

6.5 Limpar o aparelho de comando

à distância ▶ Limpe o aparelho de comando à distân- cia apenas com um pano seco.

6.6 Limpeza do filtro de ar da

cassete da unidade interior

Perigo! Perigo de danos materiais e anomalias! Se a cassete da unidade in- terior for colocada em serviço com os filtros de ar sujos, tal pode causar anomalias e danos no produto. Um filtro de ar sujo reduz a potência da cassete. ▶ Adapte o intervalo de lim- peza dos filtros de ar às con- dições ambientais e de utili- zação (pelo menos uma vez por mês). ▶ Em caso de utilização inten- siva, limpe os filtros de ar pelo menos a cada duas se- manas.

1. Pressione os botões (1) nas laterais do

mostrador na grelha (2) da unidade interior, para a soltar da guarnição dianteira.

2. Abra a grelha.6 Conservação e manutenção

188 Manual de instruções climaVAIR plus/exclusive 0020275354_01

3. Limpe o filtro de ar (1) com um aspira-

dor ou lave-o com água fria.

4. Antes de montar novamente o filtro na

grelha, certifique-se de que este está limpo e totalmente seco.

6. Para montar o filtro, proceda pela

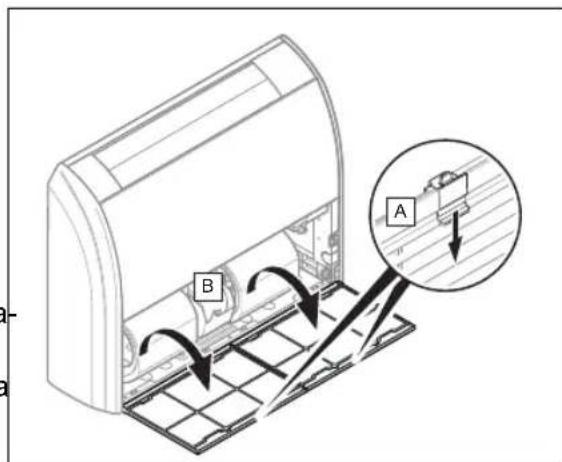

Perigo! Perigo de danos materiais e anomalias! Se o teto/piso da unidade in- terior for colocado em serviço com os filtros de ar sujos, tal pode causar anomalias e danos no produto. Um filtro de ar sujo reduz a potência do aparelho de teto/piso. ▶ Adapte o intervalo de lim- peza dos filtros de ar às con- dições ambientais e de utili- zação (pelo menos uma vez por mês). ▶ Em caso de utilização inten- siva, limpe os filtros de ar pelo menos a cada duas se- manas.

1. Solte os ganchos superiores nas late-

rais da grelha, para a soltar da guarni- ção dianteira.

grelha e retire-os.Colocação fora de serviço 7 0020275354_01 climaVAIR plus/exclusive Manual de instruções 189

4. Limpe o filtro de ar com um aspirador

ou lave-o com água fria.

5. Antes de montar novamente o filtro na

grelha, certifique-se de que este está limpo e totalmente seco.

7. Proceda pela ordem inversa para mon-

tar o filtro. 7 Colocação fora de serviço

aparelho temporariamente fora de funcionamento ▶ Prima a tecla de ligar/desligar. ◁ O mostrador apaga-se.

o produto definitivamente fora de funcionamento ▶ Solicite a um instalador que coloque o produto definitivamente fora de funcio- namento. Contacte um técnico especia- lizado autorizado.

7.2.1 Solicite a eliminação do agente

refrigerante O produto contém o agente refrigerante R32, que não pode entrar na atmosfera. ▶ Solicite a eliminação do agente refri- gerante apenas a um instalador qualifi- cado. 8 Reciclagem e eliminação ▶ Incumba o técnico especializado que instalou o produto da eliminação da respetiva embalagem. Se o produto estiver identificado com este símbolo: ▶ Neste caso, não elimine o produto com o lixo doméstico. ▶ Entregue antes o produto num centro de recolha para resíduos de equipa- mentos elétricos e eletrónicos. Se o produto incluir baterias que estejam identificadas com este símbolo, estas poderão conter substâncias nocivas para a saúde e para o ambiente. ▶ Neste caso, entregue as baterias num centro de recolha para este fim. Validade: Croácia Obavijest u svezi Zakona o održivom gos- podarenju otpadom i Pravilnika o gospo- darenju otpadnom električnom i elektro- ničkom opremom nalazi se na internetskoj stranici društva Vaillant- www.vaillant.hr. 9 Garantia e serviço de apoio ao cliente

Solicite as informações relativas à garantia do fabricante através do endereço de con- tacto indicado no verso.9 Garantia e serviço de apoio ao cliente 190 Manual de instruções climaVAIR plus/exclusive 0020275354_01

9.2 Serviço de apoio ao cliente

Pode encontrar os dados de contacto do nosso serviço a clientes no verso ou na nossa página de Internet.Anexo 0020275354_01 climaVAIR plus/exclusive Manual de instruções 191 Anexo A Eliminação de falhas Problema Causas possíveis Eliminação O mostrador do comando à dis- tância não se liga Verifique se as pilhas estão correta- mente inseridas. Tenha atenção à polaridade cor- reta. As pilhas estão descarregadas Troque as pilhas. Troque sempre as duas pilhas em simultâneo. O sistema não inicia de imediato O sistema não reinicia de imediato após um desligamento. Para efeitos de proteção, a insta- lação permanece desligada du- rante, pelo menos, 3 min. após cada paragem. Após este tempo, volte a ligar a instalação. O circuito de proteção dispara, para proteger o produto, quando a ficha é retirada da tomada e inserida imediata- mente de seguida. O sistema não funciona de todo (o ventilador não se liga) O cabo de ligação à rede não está li- gado Insira a ficha na tomada e ligue a unidade interior. Houve uma falha de corrente Restabeleça a alimentação de corrente da instalação. O fusível tem defeito Informe um técnico certificado. Arrefecimento ou aquecimento insuficiente Portas e/ou janelas abertas Feche as portas e/ou janelas. Existe uma fonte de calor na divisão (muitas pessoas na divisão) Se possível, retire a fonte de ca- lor. O termóstato está definido para uma temperatura demasiado alta no modo de arrefecimento Defina a temperatura para um valor ideal. O termóstato está definido para uma temperatura demasiado baixa no modo de aquecimento Defina a temperatura para um valor ideal. O filtro de ar está sujo ou obstruído Limpe os filtros de ar. Obstrução antes da entrada ou saída de ar Remova a obstrução, para asse- gurar uma circulação de ar sufici- ente. A temperatura ambiente não alcança o nível definido Aguarde um momento. Radiação solar direta através da janela, enquanto o produto está a funcionar no modo de arrefecimento Proteja a unidade interior da radi- ação solar (por exemplo: colocar cortinas, fechar as persianas …). Formação de ruídos Durante o funcionamento ou com a unidade desligada poderá ouvir-se um barulho. O ruído é mais intenso durante os primeiros 2 - 3 minutos. A causa deste barulho é o fluxo de agente refrigerante para a uni- dade. O ruído não significa que exista uma anomalia. Durante o funcionamento do sistema ouve-se um estalido A causa deste ruído são as alte- rações de temperatura e a conse- quente dilatação ou contração do recipiente. O ruído não significa que exista uma anomalia.Anexo 192 Manual de instruções climaVAIR plus/exclusive 0020275354_01 Problema Causas possíveis Eliminação Formação de ruídos Um ruído de ar alto durante o funcio- namento do sistema pode ser causado pela sujidade do filtro de ar Limpe bem o filtro de ar. Formação de odor O sistema deixa circular odores no ar ambiente (odor a cigarros ou a móveis) Sem medida de correção Formação de né- voa ou de vapor No modo de aquecimento ou com tem- peraturas baixas, a unidade exterior pode criar vapor durante o processo de descongelamento. Sem medida de correção O mostrador da unidade interior exibe E07. As unidades interiores individuais do sistema de ar condicionado não estão configuradas no mesmo modo de funci- onamento. Coloque todas as unidades interi- ores ou no modo de arrefecimento ou no modo de aquecimento.Índice remissivo 0020275354_01 climaVAIR plus/exclusive Manual de instruções 193 Índice remissivo

Colocação fora de funcionamento temporária ............................................ 189 Colocar definitivamente fora de funcio- namento ............................................... 189

• Definir a distribuição do ar p. 183
• Definir a hora p. 182
• Definir o modo automático p. 182
• Definir o modo de aquecimento p. 183
• Definir o modo de arrefecimento p. 183
• Definir o modo de desumidificação p. 183
• Definir o modo de ventilação p. 182
• Desligar p. 189
• Desumidificação p. 178
• Documentação p. 177

Elementos de comando................ 180–181 Eliminação............................................ 189

• Função económica p. 185
• Função I Feel p. 185
• Função principal p. 178
• Função TIMER p. 184
• Função Wi-fi p. 185
• Funcionamento com várias unidades interiores p. 186

• Lig./Desl p. 181
• Ligar/desligar a iluminação do mostra- dor da unidade interior p. 182
• Limpar a unidade exterior p. 187
• Limpar a unidade interior p. 187
• Limpar o aparelho de comando à distância p. 187

Produto, desligar .................................. 189

Reciclagem........................................... 189 Reparação............................................ 174

Segurança para crianças ..................... 185 Selecione um modo de funciona- mento. .................................................. 181

Utilização adequada............................. 173
