BEDIENUNGSANLEITUNG climaVAIR exclusive VAI85035 FMNI VAILLANT

1.2 Bestimmungsgemäße

2 Hinweise zur Dokumentation...... 6

2.1 Mitgeltende Unterlagen

beachten ........................................ 6

2.2 Unterlagen aufbewahren ............... 6

2.3 Gültigkeit der Anleitung.................. 6

3 Produktbeschreibung.................. 6

3.1 Aufbau des Produkts

Decke/Boden ................................. 6

3.2 Aufbau des Produkts Cassette ...... 7

3.8 Beschreibung der

Typenschilder ................................ 8 4 Funktion........................................ 9

4.1 Temperaturbereich für den

5.4 Uhrzeit einstellen ......................... 11

5.8 Entfeuchtungsbetrieb................... 12

5.17 Kindersicherungsfunktion ............ 15

5.18 Aktivieren / Deaktivieren der

Konnektivitätsfunktion.................. 15

5.19 Betrieb mit mehreren

Inneneinheiten ............................. 15

5.20 Anzeigen der Inneneinheit........... 15

6 Pflege und Wartung................... 16

6.6 Reinigung des Luftfilters der

Inneneinheit Cassette.................. 16

6.7 Reinigung des Luftfilters in der

Inneneinheit Decke/Boden........... 17 7 Außerbetriebnahme................... 18

7.1 Produkt vorübergehend außer

Betrieb nehmen ........................... 18

7.2 Produkt endgültig außer Betrieb

nehmen........................................ 18 8 Recycling und Entsorgung....... 18 9 Garantie und Kundendienst...... 18

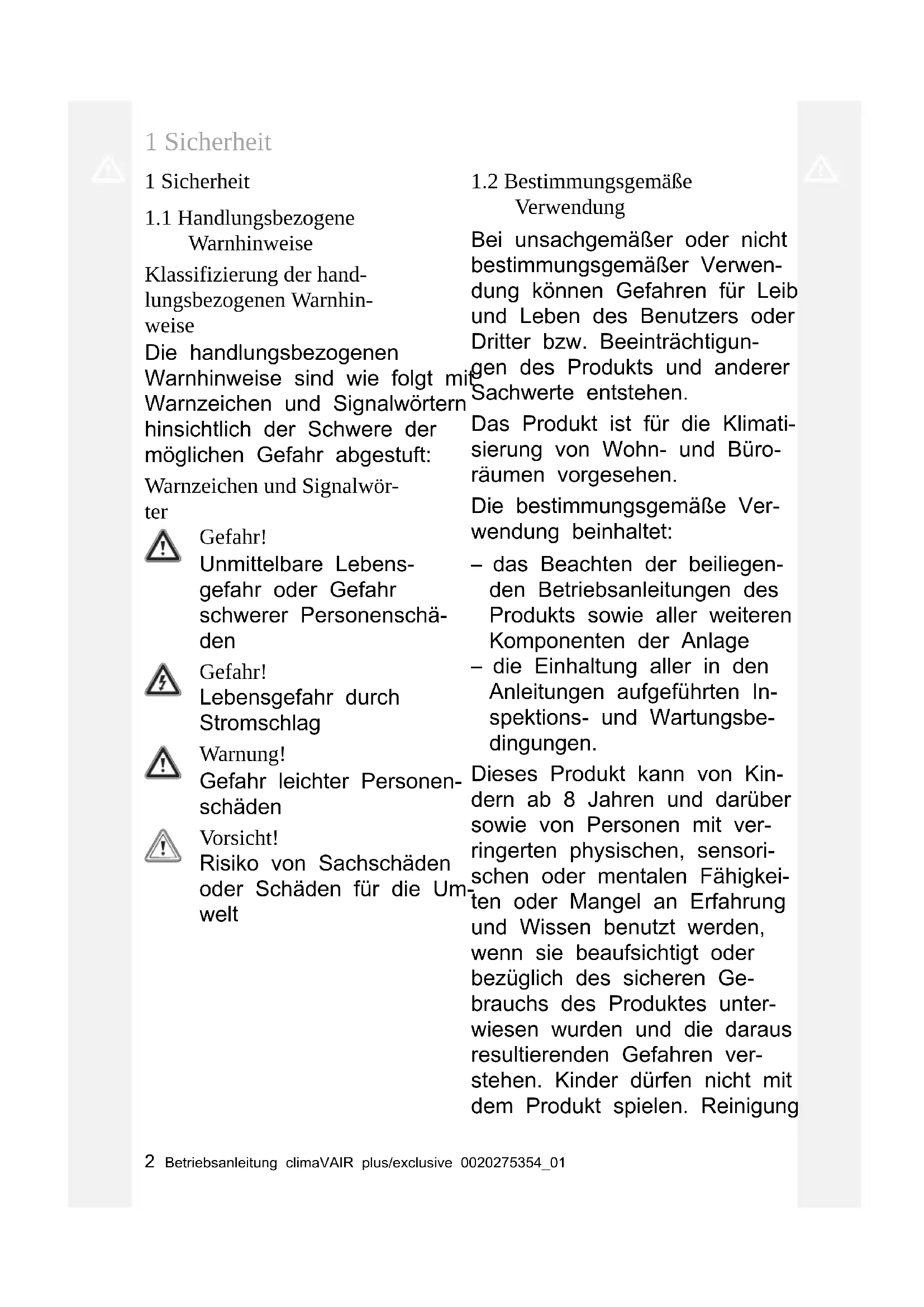

Warnhinweise Klassifizierung der hand- lungsbezogenen Warnhin- weise Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft: Warnzeichen und Signalwör- ter Gefahr! Unmittelbare Lebens- gefahr oder Gefahr schwerer Personenschä- den Gefahr! Lebensgefahr durch Stromschlag Warnung! Gefahr leichter Personen- schäden Vorsicht! Risiko von Sachschäden oder Schäden für die Um- welt

1.2 Bestimmungsgemäße

Verwendung Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwen- dung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigun- gen des Produkts und anderer Sachwerte entstehen. Das Produkt ist für die Klimati- sierung von Wohn- und Büro- räumen vorgesehen. Die bestimmungsgemäße Ver- wendung beinhaltet: – das Beachten der beiliegen- den Betriebsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage – die Einhaltung aller in den Anleitungen aufgeführten In- spektions- und Wartungsbe- dingungen. Dieses Produkt kann von Kin- dern ab 8 Jahren und darüber sowie von Personen mit ver- ringerten physischen, sensori- schen oder mentalen Fähigkei- ten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Produktes unter- wiesen wurden und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Produkt spielen. ReinigungSicherheit 1 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 3 und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Eine andere Verwendung als die in der vorliegenden Anlei- tung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kom- merzielle und industrielle Ver- wendung. Jede Nutzung zur Aufbewahrung von Nahrungs- mitteln, Pflanzen oder sonstigen leicht verderblichen Lebens- mitteln wird ebenfalls als nicht bestimmungsgemäß angese- hen. Achtung! Jede missbräuchliche Verwen- dung ist untersagt.

1.3.1 Lebensgefahr durch

Veränderungen am Produkt oder im Produktumfeld ▶ Entfernen, überbrücken oder blockieren Sie keinesfalls die Sicherheitseinrichtungen. ▶ Manipulieren Sie keine Sicherheitseinrichtungen. ▶ Zerstören oder entfernen Sie keine Plomben von Bauteilen. ▶ Nehmen Sie keine Verände- rungen vor: – am Produkt – an den Zuleitungen für Wasser und Strom – am Sicherheitsventil – an den Ablaufleitungen – an den Lufteinlässen und Luftauslässen – an den Rohrleitungen für die Luftzufuhr und Luftab- fuhr – an baulichen Gegeben- heiten, die Einfluss auf die Betriebssicherheit des Pro- dukts haben können

Fehlbedienung Durch Fehlbedienung können Sie sich selbst und andere ge- fährden und Sachschäden ver- ursachen. ▶ Lesen Sie die vorliegende An- leitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel "Sicherheit" und die Warnhinweise. ▶ Führen Sie nur diejenigen Tä- tigkeiten durch, zu denen die vorliegende Betriebsanleitung anleitet.1 Sicherheit 4 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01

1.3.3 Verletzungsgefahr und

Risiko eines Sachschadens durch unsachgemäße oder unterlassene Wartung und Reparatur ▶ Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Produkt durchzuführen. ▶ Lassen Sie Störungen und Schäden umgehend durch einen Fachhandwerker be- heben. ▶ Halten Sie die vorgegebenen Wartungsintervalle ein.

1.3.4 Lebensgefahr durch

Stromschlag ▶ Hantieren Sie nicht mit nas- sen oder feuchten Händen am Produkt.

1.3.5 Verletzungsgefahr durch

Kältemittel Austretendes Kältemittel kann zu schweren Augenverletzun- gen und zu Sauerstoffmangel am Aufstellort führen. ▶ Beschädigen Sie keine Ge- rätekomponenten, die Kälte- mittel enthalten. ▶ Achten Sie darauf, dass Sie die Leitungen des Klimage- räts nicht mit scharfen oder spitzen Gegenständen be- schädigen, Leitungen zer- drücken oder verdrehen. ▶ Wenn Kältemittel ausgetre- ten ist, dann benachrichtigen Sie einen qualifizierten Fach- handwerker, der die Undich- tigkeit beseitigt. ▶ Wenn Kältemittel in Ihre Au- gen gelangt, dann suchen Sie unverzüglich einen Arzt auf. ▶ Benutzen Sie beim Umgang mit dem Kälteemittel Schutz- handschuhe.

1.3.6 Verletzungsgefahr durch

Ventilaltor Die hohe Geschwindigkeit des Ventilators kann zu Verletzun- gen führen. ▶ Stecken Sie niemals Ihre Finger oder andere Gegen- stände in die Luftein- und - auslasse oder zwischen die Lamellen, während das Pro- dukt in Betrieb ist.

1.3.7 Brandgefahr durch

offene Flammen oder entzündbare Gase ▶ Stellen Sie keine Hitzequellen mit offener Flamme in den Luftstrom des Gerätes. ▶ Verwenden Sie in der Nähe des Klimageräts keine Sprays oder andere entzündbare Gase.Sicherheit 1 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 5

1.3.8 Gesundheitsgefährdung

durch direkten Luftstrom ▶ Richten Sie den Luftstrom nicht direkt auf Menschen, insbesondere nicht auf Kinder sowie beeinträchtigte oder ältere Menschen.

Umweltschadens durch Kältemittel Das Produkt enthält ein Kälte- mittel, das nicht in die Atmo- sphäre gelangen darf. ▶ Stellen Sie sicher, dass ein zum Arbeiten mit Kältemitteln qualifizierter Fachhandwerker das Produkt wartet und nach der Außerbetriebnahme recy- celt oder entsorgt.

1.3.10 Risiko von Störungen

oder Fehlfunktionen ▶ Stellen Sie keine Gegen- stände auf oder in die Nähe der Außeneinheit.2 Hinweise zur Dokumentation 6 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01 2 Hinweise zur Dokumentation

2.1 Mitgeltende Unterlagen

beachten ▶ Beachten Sie unbedingt alle Betriebs- anleitungen, die Komponenten der An- lage beiliegen.

2.2 Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weite- ren Verwendung auf.

2.3 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für fol- gende Produkte: Produkt – Artikelnummer Inneneinheit VAI8/5-035 KMNI

Inneneinheit VAI8/5-035 FMNI

Außeneinheit VAF8-040W2NO

Außeneinheit VAF8-050W2NO

Außeneinheit VAF8-070W3NO

Außeneinheit VAF8-080W4NO

Außeneinheit VAF5-040W2NO

Außeneinheit VAF5-050W2NO

Außeneinheit VAF5-070W3NO

Außeneinheit VAF5-080W4NO

3 Produktbeschreibung

3.1 Aufbau des Produkts

1 Außeneinheit 2 Fernbedienung 3 Inneneinheit Decke/Boden 4 Anschlüsse und Verrohrung 5 Drainagerohr für KondensateProduktbeschreibung 3 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 7

3.2 Aufbau des Produkts Cassette

1 Außeneinheit 2 Fernbedienung 3 Inneneinheit Cassette 4 Anschlüsse und Verrohrung 5 Drainagerohr für Kondensate

Die Fernbedienung steuert die Heizungs- anlage, die Kühlung und die Lüftung. Die Fernbedienung verfügt über eine Zeit- schaltfunktion (Schaltuhr) für die Ein- und Abschaltung der Inneneinheit.

Der Raumtemperatursensor misst die Temperatur im Raum. Wenn die Raumtemperatur niedriger ist als die Wunschtemperatur, dann aktiviert der Regler die Heizung. Im Heizbetrieb erhöht die Inneneinheit die Temperatur des Raums, in dem sie installiert ist.

Der Raumtemperatursensor misst die Temperatur im Raum. Wenn die Raum- temperatur höher ist als die Wunschtem- peratur, dann aktiviert der Regler die Küh- lung. Im Kühlbetrieb senkt die Inneneinheit die Temperatur des Raums, in dem sie instal- liert ist.

Die Fernbedienung ermöglicht, die Lüftung zu aktivieren, damit die Luft zirkuliert, ohne dass sich die Lufttemperatur des Raums ändert, in dem das Produkt installiert ist. Im Lüftungsbetrieb ist es nicht möglich, die Temperatur einzustellen.

Im Entfeuchtungsbetrieb verringert die Inneneinheit die Luftfeuchtigkeit in dem Raum, in dem sie installiert ist. Im Entfeuchtungsbetrieb ist es nicht mög- lich, die Ventilatordrehzahl einzustellen. Der Ventilator läuft mit minimaler Dreh- zahl.3 Produktbeschreibung 8 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01

3.8 Beschreibung der

3.8.1 Beschreibung des

Typenschilds der Inneneinheit Auf dem Typenschild sind folgende Anga- ben: Abkür- zung/Symbol Beschreibung Anleitung lesen! VAI... Produktnomenklatur Air Conditionning - Indoor unit Produktbeschreibung COOLING - Ra- ted capacity

Nenninhalt im Kühlbetrieb HEATING - Ra- ted capacity

Nenninhalt im Heizbetrieb Max operating current

Maximalverbrauch IP Schutzart (Staub, Spritz- wasser) 220-240 V ~ / 50 Hz / einphasig Elektroanschluss - Span- nung - Frequenz - Phase Operating pres- sure Hi P MPa Zulässiger Betriebsüber- druck hochdruckseitig Operating pres- sure Lo P MPa Zulässiger Betriebsüber- druck niederdruckseitig NET WEIGHT

Nettogewicht Das Produkt enthält ein leicht entzündliches Fluid (Sicherheitsgruppe A2).

3.8.2 Beschreibung des

Typenschilds der Außeneinheit Auf dem Typenschild sind folgende Anga- ben: Abkür- zung/Symbol Beschreibung VAI... Produktnomenklatur Abkür- zung/Symbol Beschreibung Air Conditionning - Outdoor unit Produktbeschreibung COOLING - Ra- ted capacity

Nenninhalt im Kühlbetrieb HEATING - Ra- ted capacity

Nenninhalt im Heizbetrieb Max Power Con- sumption

Maximalverbrauch IP Schutzart (Staub, Spritz- wasser) 220-240 V ~ / 50 Hz / einphasig Elektroanschluss - Span- nung - Frequenz - Phase Refrigerant Kältemitteltyp kg Gewicht der Kälteträger- füllung im Produkt GWP in tCO2 Treibhauspotenzial Operating pres- sure Hi P MPa Zulässiger Betriebsüber- druck hochdruckseitig Operating pres- sure Lo P MPa Zulässiger Betriebsüber- druck niederdruckseitig NET WEIGHT

Nettogewicht Das Produkt enthält ein leicht entzündliches Fluid (Sicherheitsgruppe A2).

3.8.3 CE-Kennzeichnung

Mit der CE-Kennzeichnung wird doku- mentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforde- rungen der einschlägigen Richtlinien erfül- len. Hiermit erklärt der Hersteller, dass der in der vorliegenden Anleitung beschriebene Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text derFunktion 4 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 9 EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.vaillant-group.com/doc/doc- radio-equipment-directive/.

3.8.4 Nationales Prüfzeichen

Serbien Gültigkeit: Serbien Mit dem Prüfzeichen wird dokumentiert, dass die Produkte gemäß dem Typen- schild die Anforderungen aller einschlägi- gen nationalen Vorschriften in Serbien er- füllen.

3.8.5 Datenblatt zur

Kältemittelfüllung im Produkt Das Produkt enthält bereits eine Kältemit- telfüllung in der Außeneinheit. Das Daten- blatt gibt an, welche Kältemittelfüllung im Produkt ist. Der Installateur muss die Angaben zur Kältemittelfüllung auf dem Datenblatt aus- füllen, wenn die Installation beendet ist. 4 Funktion

4.1 Temperaturbereich für den

Betrieb Die Leistungskapazität des Klimageräts verändert sich in Abhängigkeit von der Betriebstemperatur der Außeneinheit. Kühlung Heizung Außen −15 … 48 ℃ −15 … 24 ℃ Innen 16 … 30 ℃ 16 … 30 ℃

Symbol Beschreibung Anzeige des I FEEL-Modus Funktionsanzeige des Gebläses Übertragungsanzeige Anzeige des Kühlbetriebs Anzeige des Entfeuchtungsbe- triebs Anzeige des Lüftungsbetriebs Anzeige des Heizbetriebs Anzeige des Urlaubsmodus Anzeige des Ionisationsmodus (Funktion nicht vorhanden) Frischluftanzeige (nicht vorhan- den) Anzeige der gewählten Tempera- tur Raumtemperaturanzeige Anzeige des TIMER-Modus Uhr Anzeige des SLEEP-Modus5 Funktion 10 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01 Symbol Beschreibung Beleuchtungsanzeige Funktionsanzeige der vertikalen Luftverteilung Sperranzeige

Symbol Beschreibung Auswahl der Betriebsart Einschalten des FAN-Modus Ein-/Aus-Taste Einschalten der Luftverteilung Einschalten des TURBO-Modus ausgewählten Einstellwert erhö- hen ausgewählten Einstellwert verrin- gern Einschalten des SLEEP-Modus Einschalten des I FEEL-Modus Einschalten des TIMER-Modus Ausschalten des TIMER-Modus Taste zum Einstellen der Uhrzeit Temperatur einstellen Einschalten des LIGHT-Modus 5 Funktion

5.1 Batterien einsetzen

1. Nehmen Sie den Deckel (1) des Batte-

2. Setzen Sie die Batterien (2) ein und

achten Sie dabei auf die korrekte Po- lung.

3. Bringen Sie den Deckel des Batterie-

fachs (1) wieder an. ▽ Wenn sich das Display nicht ein- schaltet, dann prüfen Sie, ob die Batterien korrekt eingelegt sind. ◁ Entnehmen Sie bei längerer Abwe- senheit die Batterien aus der Fern- bedienung.

1. Drücken Sie , um die Fernbedienung

und die Inneneinheit einzuschalten.

2. Drücken Sie , um das Produkt aus-

1. Halten Sie die Fernbedienung unmittel-

bar in Richtung Inneneinheit. ◁ Die Entfernung zwischen Fernbe- dienung und Inneneinheit muss ge- ringer als die maximale Entfernung sein. – < 7,0 m ◁ Wenn sich in den Räumen Leucht- stofflampen mit elektronischem Vor- schaltgerät oder Schnurlostelefone befinden, muss die maximale Entfer- nung verringert werden.Funktion 5 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 11 ◁ Vermeiden Sie Hindernisse zwi- schen Fernbedienung und Innen- einheit.

2. Drücken Sie , um die Betriebs-

art durchzuschalten und auszuwählen. Die Betriebsart wird in folgender Rei- henfolge im Display angezeigt: ◁ Automatikbetrieb ◁ Kühlbetrieb: ◁ Heizbetrieb: ◁ Lüftungsbetrieb: ◁ Entfeuchtungsbetrieb: Hinweis Wenn das Gerät längere Zeit bei hoher Luftfeuchtigkeit im Kühlbetrieb läuft, kann aus dem Auslassgitter Wasser tropfen.

5.3.1 Displaybeleuchtung

Inneneinheit ein-/ausschalten

1. Drücken Sie für weniger als 2

Sekunden, um die Displaybeleuchtung der Inneneinheit einzuschalten.

2. Drücken Sie für weniger als 2

Sekunden, um die Displaybeleuchtung der Inneneinheit auszuschalten.

3. Um die Funktion zu deaktiveren,

drücken Sie eine beliebige Taste auf der Fernbedienung.

5.4 Uhrzeit einstellen

◁ Die Anzeige der Uhrzeit blinkt im Display.

2. Drücken Sie und , um die

Uhrzeit einzustellen. ◁ Mit und können Sie die Stunden und Minuten einstellen. ◁ Wenn Sie oder gedrückt halten, dann wird der Wert schneller erhöht bzw. verringert.

3. Drücken Sie , um die Einstel-

lung zu bestätigen. ◁ Die Anzeige der Uhrzeit blinkt nicht mehr. Die Uhrzeit ist nun eingestellt.

5.5 Ventilatorbetrieb

Im Lüftungsbetrieb sind die Temperatur- einstellung und der Modus nicht verfügbar. Die übrigen Betriebsarten ermöglichen, die Ventilatordrehzahl einzustellen.

1 Minimale Dreh- zahl 2 mittlere Drehzahl 3 Maximale Dreh- zahl

5.5.1 Lüftungsbetrieb einstellen

1. Schalten Sie das Produkt ein.

◁ Im Display werden die unterschiedli- chen Betriebsarten angezeigt.

3. Wählen Sie den Lüftungsbetrieb .

4. Stellen Sie die Wunschtemperatur mit

und ein. ◁ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.

5. Drücken Sie , um die Gebläse-

drehzahl einzustellen. ◁ Mit jedem Tastendruck auf ändert sich die Gebläsedrehzahl.

5.6 Automatikbetrieb

Im Automatikbetrieb wählt das Produkt automatisch je nach Raumtemperatur den Kühlbetrieb oder den Heizbetrieb . – Im Kühlbetrieb beträgt die Wunschtemperatur 25 °C. – Im Heizbetrieb beträgt die Wunschtemperatur 20 °C.5 Funktion 12 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01

5.6.1 Automatikbetrieb einstellen

1. Schalten Sie das Produkt ein.

◁ Im Display werden die unterschiedli- chen Betriebsarten angezeigt.

3. Wählen Sie den Automatikbetrieb .

◁ Die Inneneinheit regelt automatisch die Gebläsedrehzahl in Abhängig- keit von der Raumtemperatur.

Im Kühlbetrieb lässt die Inneneinheit ledig- lich die Kühlung des Raums zu. Um eine optimale Kühlung zu erreichen, wird empfohlen, die Lamellen horizontal einzustellen.

5.7.1 Kühlbetrieb einstellen

1. Schalten Sie das Produkt ein.

◁ Im Display werden die unterschiedli- chen Betriebsarten angezeigt.

3. Wählen Sie den Kühlbetrieb .

4. Stellen Sie die Wunschtemperatur mit

und ein. ◁ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.

5. Stellen Sie die Ventilatordrehzahl ein.

5.8 Entfeuchtungsbetrieb

Im Entfeuchtungsbetrieb verringert die Inneneinheit die Luftfeuchtigkeit.

5.8.1 Entfeuchtungsbetrieb

1. Schalten Sie das Produkt ein.

◁ Im Display werden die unterschiedli- chen Betriebsarten angezeigt.

3. Wählen Sie den Entfeuchtungsbetrieb

4. Stellen Sie die Wunschtemperatur mit

und ein. ◁ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden. ◁ Die Inneneinheit wählt die nied- rigste Gebläsedrehzahl, die nicht verändert werden kann, um die Effi- zienz des Entfeuchtungsbetriebs zu optimieren.

Im Heizbetrieb beschränkt sich die Innen- einheit auf das Heizen des Raums. Hinweis Mit der Heizbetriebfunktion funk- tioniert das Gebläse in der Innen- einheit Cassette bis Änderung der Funktion oder Ausschalten der Ein- heit.

5.9.1 Heizbetrieb einstellen

1. Schalten Sie das Produkt ein.

◁ Im Display werden die unterschiedli- chen Betriebsarten angezeigt.

3. Wählen Sie den Heizbetrieb .

4. Stellen Sie die Wunschtemperatur mit

und ein. ◁ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.

5. Stellen Sie die Ventilatordrehzahl ein.Funktion 5

0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 13

5.10 Luftverteilung einstellen

Mit dieser Funktion kann die vertikale Luft- verteilung der Inneneinheit unabhängig eingestellt werden.

5.10.1 Stellen Sie die den

Luftauslasswinkel vertikal ein OFF

◁ Im Display der Fernbedienung er- scheint die Funktionsanzeige für die vertikale Luftverteilung.

2. Drücken Sie erneut , um die ge-

wünschte Richtung auszuwählen. Mit jedem Drücken von ändert sich die Richtung des vertikalen Luftauslass- winkels. Hinweis Wenn das Produkt eingeschal- tet ist und auf der Fernbedie- nung die Funktionsanzeige für die vertikale Luftverteilung zu sehen ist, dann bewegt sich der Luftauslasswinkel gemäß der Standardeinstellung. Wenn sich das Produkt im Kühlm- odus befindet, richtet sich der Luftauslasswinkel nach oben aus. Wenn sich das Produkt im Heizmodus befindet, richtet sich der Luftauslasswinkel nach unten aus.

Mit der Sleep-Funktion kann die Raum- temperatur während der Schlafzeiten an- gepasst werden. Wenn die Sleep-Funktion eingestellt ist, passt das System die Tem- peratur automatisch an. Im Kühl- oder Entfeuchtungsbetrieb wird bei aktiviertem Modus Sleep in einer Stunde die Temperatur um 1 °C und nach 2 Betriebsstunden um 2 °C angehoben und auf diesem Wert gehalten. Im Heizbetrieb wird bei aktiviertem Modus Sleep in einer Stunde die Temperatur um 1 °C und nach 2 Betriebsstunden um 2 °C abgesenkt und auf diesem Wert gehalten.

Mit der TIMER-Funktion können die Betriebszeiten des Produkts eingestellt werden. Durch diese Funktion kann der Stromverbrauch optimiert werden.

5.12.1 TIMER ON-Funktion einstellen

1. Vergewissern Sie sich, dass die Innen-

einheit ausgeschaltet ist.

2. Vergewissern Sie sich, dass die Uhr-

zeit des Produkts richtig eingestellt ist. ◁ Vor der Konfigurierung der Funk- tion muss unbedingt die Uhrzeit ein- gestellt werden. (→ Seite 11)

◁ Die Anzeige blinkt.

4. Programmieren Sie die gewünschte

5. Drücken Sie , um die Start-

6. Drücken Sie , um die Funk-

tion zu deaktivieren.5 Funktion 14 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01

5.12.2 TIMER OFF-Funktion

1. Stellen Sie sicher, dass die Innenein-

heit in Betrieb ist.

2. Stellen Sie sicher, dass die Uhrzeit des

Produkts richtig eingestellt ist. ◁ Die Uhrzeit muss unbedingt ein- gestellt sein, bevor Sie die Funktion konfigurieren. (→ Seite 11)

◁ Die Anzeige blinkt.

4. Programmieren Sie die gewünschte

Abschaltzeit mit den Tasten und

5. Drücken Sie , um die

Stoppzeit zu bestätigen.

6. Drücken Sie , um die

Funktion zu deaktivieren.

Die Funktion ist im Kühl- und im Heizbetrieb verfügbar. Die Funktion ermöglicht, die Heiz- oder die Kühlleistung bei Bedarf zu erhöhen.

5.13.1 Turbofunktion aktivieren

1. Drücken Sie , um die Funktion

2. Drücken Sie , um die Funktion

5.14 Temperaturfunktion

Die Temperaturfunktion zeigt die program- mierte Temperatur und die Raumtempera- tur im Display der Inneneinheit an. Drücken Sie die Taste auf der Fern- bedienung, um die Temperaturen anzuzei- gen.

1 Wunschtempera- tur 2 Umgebungs- temperatur 3 Aussentempera- tur Funktion bei diesem Modell nicht verfügbar

5.15 I Feel-Funktion

Die -Funktion nutzt den Tempera- tursensor der Fernbedienung als Referenz zum Starten oder Stoppen der Innenein- heit. Die Temperatur des Raums ist präzi- ser und der Luftstrom wird besser geführt, für mehr Komfort. Die Fernbedienung muss in Richtung der Inneneinheit gehalten werden, damit die Fernbedienung das von der Inneneinheit gesendete Signal korrekt empfängt.

5.15.1 I Feel-Funktion

◁ Im Display der Fernbedienung er- scheint die Anzeige .

2. Wiederholen Sie den Vorgang, um die

Funktion zu deaktivieren.

Mit der Sparfunktion wird die Temperatur automatisch im Heizbetrieb auf 8 °C und im Kühlbetrieb auf 27 °C festgelegt.

1. Wählen Sie den Heizbetrieb oder den

2. Halten Sie gleichzeitig und

gedrückt, um die Funktion zu aktivieren. ◁ Im Heizmodus erscheint das Symbol auf dem Bildschirm.Funktion 5 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 15 ◁ Im Kühlbetrieb erscheint SE im Display.

3. Wiederholen Sie den Vorgang, um die

Funktion zu deaktivieren.

5.17 Kindersicherungsfunktion

Die Kindersicherungsfunktion ermög- licht, die Fernbedienung zu sperren.

5.17.1 Kindersicherungsfunktion

aktivieren/deaktivieren

1. Drücken Sie gleichzeitig und

◁ Im Display der Fernbedienung er- scheint die Anzeige . Die Kindersi- cherung ist aktiviert.

2. Drücken Sie und erneut, um

die Funktion zu deaktivieren.

5.18 Aktivieren / Deaktivieren der

Konnektivitätsfunktion ▶ Drücken Sie und , um die Konnektivitätsfunktion zu aktivieren bzw. zu deaktivieren. Hinweis Diese Funktion kann nur mit dem entsprechende Zubehör verwendet werden, um die Kon- nektivität zu aktivieren.

5.19 Betrieb mit mehreren

Inneneinheiten Wenn Ihre Klimaanlage aus mehreren Inneneinheiten besteht, dann erfolgt die Temperatureinstellung für die einzelnen Räume unabhängig voneinander. Achten Sie darauf, dass alle Innenein- heiten entweder auf Kühlbetrieb oder auf Heizbetrieb gestellt sind, damit die Anlage ordnungsgemäß funktioniert.

5.20 Anzeigen der Inneneinheit

5.20.1 Anzeigen der Inneneinheit

Decke/Boden Gültigkeit: VAI8/5-035 FMNI

1 Temperaturan- zeige 2 Signalfunkemp- fänger 3 Anzeige Heiz- betrieb 4 Anzeige Kühlbe- trieb 5 Betriebanzeige 6 Anzeige des TI- MER-Modus

5.20.2 Anzeigen der Inneneinheit

Cassette Gültigkeit: VAI8/5-035 KMNI

1 Testknopf (Funk- tion nicht vor- handen) 2 Funktionknopf AUTO MODE und Notfallknopf 3 Betriebanzeige 4 Tempera- turDISPLAY und Fehlercode 5 Anzeige des TI- MER-Modus 6 Signalfunkemp- fänger6 Pflege und Wartung 16 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01 6 Pflege und Wartung

Voraussetzung für dauernde Betriebs- sicherheit, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Inspek- tion/Wartung des Produkts durch einen zugelassenen Fachhandwerker.

▶ Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittel- freier Seife. ▶ Verwenden Sie keine Sprays, keine Scheuermittel, Spülmittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.

6.3 Inneneinheit reinigen

1. Wischen Sie die Verkleidung der In-

neneinheit mit einem weichen, tro- ckenen Tuch ab.

2. Reinigen Sie die Verkleidung bei hart-

näckigen Verunreinigungen mit Wasser und einem neutralen Reinigungsmittel. – Benutzen Sie im Inneren der Innen- einheit keine Reinigungsmittel.

6.4 Außeneinheit reinigen

1. Wischen Sie die Verkleidung der

Außeneinheit mit einem trockenen Tuch ab.

2. Entfernen Sie ggf. Schmutz von der

Oberfläche des Lufteinlasses.

3. Wenn sich die Außeneinheit in staubi-

ger Umgebung befindet, dann reinigen Sie die Lamellen des Wärmetauschers regelmäßig mit einer weichen Bürste.

6.5 Fernbediengerät reinigen

▶ Benutzen Sie zum Reinigen Sie der Fernbedienung nur ein trockenes Tuch.

6.6 Reinigung des Luftfilters der

Inneneinheit Cassette

Gefahr! Gefahr von Sachschäden und Fehlfunktionen! Wenn die Inneneinheit Cassette mit verunreinigten Luftfiltern in Betrieb gesetzt wird, kann dies zu Fehlfunktionen und zu Be- schädigungen des Produkts führen. Ein verunreinigter Luft- filter reduziert die Leistung der Cassette. ▶ Passen Sie das Reinigungs- intervall für den Luftfilter an die Umgebungs- und Nut- zungsbedingungen an (min- destens einmal monatlich). ▶ Reinigen Sie die Luftfilter bei intensiver Nutzung mindes- tens alle zwei Wochen.

1. Drücken Sie die Knöpfe (1) an den Sei-

ten des Displays am Gitter (2) der In- neneinheit, um es von der Frontblende zu lösen.

2. Öffnen Sie das Gitter.Pflege und Wartung 6

3. Reinigen Sie den Luftfilter (1) mit

einem Staubsauger oder waschen Sie ihn mit kaltem Wasser aus.

4. Vergewissern Sie sich vor dem Wie-

dereinbau des Filters in das Gitter, dass dieser sauber und absolut tro- cken ist.

5. Wenn der Filter beschädigt ist, tau-

6. Gehen Sie beim Einbau des Filters in

umgekehrter Reihenfolge vor.

6.7 Reinigung des Luftfilters in der

Inneneinheit Decke/Boden

Gefahr! Gefahr von Sachschäden und Fehlfunktionen! Wenn die Inneneinheit Decke/Boden mit verunreinig- ten Luftfiltern in Betrieb gesetzt wird, kann dies zu Fehlfunktio- nen und zu Beschädigungen des Produkts führen. Ein ver- unreinigter Luftfilter reduziert die Leistung des Decke/Boden- Geräts. ▶ Passen Sie das Reinigungs- intervall für den Luftfilter an die Umgebungs- und Nut- zungsbedingungen an (min- destens einmal monatlich). ▶ Reinigen Sie die Luftfilter bei intensiver Nutzung mindes- tens alle zwei Wochen.

1. Lösen Sie die oberen Haken an den

Seiten des Gitters, um es von der Frontblende zu lösen.

2. Öffnen Sie das Gitter.

3. Schrauben Sie die Filter in den Gitter-

verschlüssen ab und herausziehen sie.7 Außerbetriebnahme 18 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01

4. Reinigen Sie den Luftfilter mit einem

Staubsauger oder waschen Sie ihn mit kaltem Wasser aus.

5. Vergewissern Sie sich vor dem Wie-

dereinbau des Filters in das Gitter, dass dieser sauber und absolut tro- cken ist.

6. Wenn der Filter beschädigt ist, dann

tauschen Sie ihn aus.

7. Gehen Sie für die Montage des Filters

in umgekehrter Reihenfolge vor. 7 Außerbetriebnahme

7.1 Produkt vorübergehend außer

Betrieb nehmen ▶ Drücken Sie die Ein-/Austaste. ◁ Das Display erlischt.

7.2 Produkt endgültig außer

Betrieb nehmen ▶ Beauftragen Sie einen Installateur da- mit, das Produkt endgültig außer Be- trieb zu nehmen. Bitte wenden Sie sich an einen autorisierten Fachhandwerker.

7.2.1 Kältemittel entsorgen lassen

Das Produkt enthält das Kältemittel R32, das nicht in die Atmosphäre gelangen darf. ▶ Lassen Sie das Kältemittel nur durch einen qualifizierten Installateur entsor- gen. 8 Recycling und Entsorgung ▶ Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat. Wenn das Produkt mit diesem Zei- chen gekennzeichnet ist: ▶ Entsorgen Sie das Produkt in diesem Fall nicht über den Hausmüll. ▶ Geben Sie stattdessen das Produkt an einer Sammelstelle für Elektro- oder Elektronik-Altgeräte ab. Wenn das Produkt Batterien enthält, die mit diesem Zeichen gekennzeichnet sind, dann können die Batterien gesund- heits- und umweltschädliche Substanzen enthalten. ▶ Entsorgen Sie die Batterien in diesem Fall an einer Sammelstelle für Batterien. Gültigkeit: Kroatien Obavijest u svezi Zakona o održivom gos- podarenju otpadom i Pravilnika o gospo- darenju otpadnom električnom i elektro- ničkom opremom nalazi se na internetskoj stranici društva Vaillant- www.vaillant.hr. 9 Garantie und Kundendienst

Informationen zur Herstellergarantie erfra- gen Sie unter der auf der Rückseite ange- gebenen Kontaktadresse.Garantie und Kundendienst 9 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 19

Die Kontaktdaten unseres Kundendiensts finden Sie auf der Rückseite oder auf un- serer Website.Anhang 20 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01 Anhang A Störungsbehebung Problem Mögliche Ursachen Behebung Display der Fern- bedienung schal- tet sich nicht ein Prüfen Sie, ob die Batterien korrekt eingelegt sind. Achten Sie auf die korrekte Po- lung. Batterien sind entladen Wechseln Sie die Batterien. Wechseln Sie immer beide Batte- rien zugleich. System startet nicht sofort Das System startet nach einer Abschal- tung nicht sofort neu. Zum Schutz bleibt die Anlage für mindestens 3 Min. nach jedem Stopp ausgeschaltet. Schalten Sie sie nach dieser Zeit wieder ein. Der Schutzkreis wird ausgelöst, um das Produkt zu schützen, wenn der Stecker aus der Steckdose gezogen und dann direkt wieder eingesteckt wird. System funktio- niert überhaupt nicht (Gebläse schaltet sich nicht ein) Netzanschlusskabel ist nicht ange- schlossen Stecken Sie den Stecker in die Steckdose und schalten Sie die Inneneinheit ein. Strom ist ausgefallen Stellen Sie die Stromzufuhr der Anlage wieder her. Sicherung ist defekt Benachrichtigen Sie einen Fach- handwerker. Unzureichende Kühlung oder Heizung Türen und/oder Fenster geöffnet Schließen Sie die Türen und/oder Fenster. Wärmequelle befindet sich im Raum (viele Personen im Raum) Entfernen Sie wenn möglich die Wärmequelle. Thermostat ist im Kühlbetrieb auf eine zu hohe Temperatur eingestellt Stellen Sie die Temperatur optimal ein. Thermostat ist im Heizbetrieb auf eine zu niedrige Temperatur eingestellt Stellen Sie die Temperatur optimal ein. Luftfilter ist verschmutzt oder verstopft Reinigen Sie die Luftfilter. Hindernis vor dem Luftein- oder -aus- lass Entfernen Sie das Hindernis, um für eine ausreichende Luftzirkula- tion zu sorgen. Raumtemperatur erreichte nicht das festgelegte Niveau Warten Sie einen Moment. Direkte Sonneneinstrahlung durch das Fenster, während das Produkt im Kühl- betrieb läuft Schützen Sie die Inneneinheit vor Sonneneinstrahlung (Bsp.: Gardine anbringen, Rollläden schließen …). Geräuschent- wicklung Während des Betriebs oder bei abge- schalteter Einheit ist möglicherweise ein Rascheln zu hören. In den ersten 2 - 3 Minuten ist das Geräusch am lautesten. Ursache für dieses Rascheln ist das Fließen von Kältemittel in der Einheit. Das Geräusch deutet nicht auf eine Fehlfunktion hin.Anhang 0020275354_01 climaVAIR plus/exclusive Betriebsanleitung 21 Problem Mögliche Ursachen Behebung Geräuschent- wicklung Während des Betriebs des Systems ist ein Knacken zu hören Ursache für dieses Geräusch sind Temperaturänderungen und damit verbunden das Ausdehnen oder Zusammenziehen des Behälters. Das Geräusch deutet nicht auf eine Fehlfunktion hin. Ein lautes Luftgeräusch während des Betriebs des Systems kann durch die Verunreinigung der Luftfilter verursacht werden Reinigen Sie die Luftfilter gründ- lich. Geruchsbildung System lässt Gerüche in der Raumluft zirkulieren (Zigaretten- oder Möbelge- ruch) Keine Korrekturmaßnahme Nebel- oder Dampfbildung Im Heizmodus oder bei niedrigen Tem- peraturen kann die Außeneinheit Dampf während des Abtauprozesses erzeugen. Keine Korrekturmaßnahme Der Bildschirm der Inneneinheit zeigt E07 . Die einzelnen Inneneinheiten der Klima- anlage sind nicht in derselben Betriebs- art konfiguriert. Stellen Sie alle Inneneinheiten entweder auf Kühlbetrieb oder auf Heizbetrieb.Stichwortverzeichnis 22 Betriebsanleitung climaVAIR plus/exclusive 0020275354_01 Stichwortverzeichnis

• An/aus p. 10
• Ausschalten p. 18
• Außeneinheit reinigen p. 16
• Außerbetriebnahme, vorübergehend p. 18
• Automatikbetrieb einstellen p. 12

• Batterie p. 18
• Bedienelemente p. 9
• –10 Bestimmungsgemäße Verwendung p. 2
• Betrieb mit mehreren Inneneinheiten p. 15

• endgültig außer Betrieb nehmen p. 18
• Entfeuchtung p. 7
• Entfeuchtungsbetrieb einstellen p. 12
• Entsorgung p. 18
