4102 - Anemómetro Testo - Manual de utilização gratuito

Tipo de produto	Anemômetro combinado (medidor de vazão, higrômetro, termômetro)
Marca	Testo
Modelo	4102
Dimensões	133 x 46 x 25 mm (incl. tampa de proteção)
Peso	110 g (incl. pilhas e tampa de proteção)
Alimentação	2 pilhas 1,5 V tipo AAA
Autonomia das pilhas	Aproximadamente 60 h (sem iluminação do ecrã)
Faixas de medição - Velocidade do ar	0,4 ... 20 m/s ; 80 ... 4000 fpm
Faixas de medição - Temperatura	-10 ... 50 °C ; 14 ... 122 °F
Faixas de medição - Umidade	0 ... 100 %UR
Resolução - Velocidade do ar	0,1 m/s ; 1 fpm
Resolução - Temperatura	0,1 °C ; 0,1 °F
Resolução - Umidade	0,1 %UR
Precisão - Velocidade do ar	±(0,2 m/s + 2 % do valor medido) ; ±(40 fpm + 2 %)
Precisão - Temperatura	±0,5 °C ; ±0,9 °F
Precisão - Umidade	±2,5 %UR (5 ... 95 %UR)
Funções principais	Medição de fluxo de ar, temperatura, umidade, ponto de orvalho, bulbo úmido, Wind Chill, valores min/máx, retenção, média temporal
Exibição	Ecrã digital com iluminação (10 s)
Tipo de proteção	IP10
Temperatura de utilização	-10 ... 50 °C ; 14 ... 122 °F
Temperatura de armazenamento	-40 ... 70 °C ; -40 ... 158 °F
Manutenção	Limpar a caixa com um pano úmido (água com sabão); não usar solventes
Segurança	Usar de acordo com as características técnicas; não armazenar com solventes ou ácidos
Peças sobressalentes e reparabilidade	Usar apenas peças de reposição originais Testo; entrar em contato com o SAC Testo
Informações gerais	Em conformidade com a diretiva 2014/30/UE

Perguntas frequentes - 4102 Testo

Como ligar o anemômetro Testo 4102?

Pressione brevemente a tecla ⏻ (ligar/desligar) para ligar o aparelho. O ecrã acende e o modo de medição abre.

Como mudar a unidade de medida (m/s, km/h, etc.)?

Desligue o aparelho, em seguida, mantenha a tecla pressionada por 2 segundos para entrar no modo de configuração. Use a tecla ▲ para selecionar a unidade desejada (m/s, km/h, fpm, mph, kts, Beaufort) e confirme com a tecla Mode.

O que fazer se o ecrã exibir 'Lo' ou 'Hi'?

Os valores 'Lo' ou 'Hi' indicam que a medição está fora da faixa permitida. Verifique se a velocidade do ar está entre 0,4 e 20 m/s, a temperatura entre -10 e 50 °C e a umidade entre 0 e 100 %UR. Se o problema persistir, troque as pilhas.

Como ativar a retroiluminação do ecrã?

Quando o aparelho estiver ligado, pressione a tecla ⏻ para ativar a iluminação do ecrã. Ela desliga automaticamente após 10 segundos de inatividade.

Como substituir as pilhas do Testo 4102?

Deslize a tampa do compartimento de pilhas (na parte traseira) para baixo para abri-la. Remova as pilhas usadas e insira duas pilhas novas 1,5 V tipo AAA respeitando a polaridade. Feche a tampa deslizando-a para cima.

Como realizar uma medição de média temporal da vazão?

Pressione várias vezes Mode até exibir 'Hold' e 'Avg'. Mantenha Mode pressionado até exibir '- - - -', então solte: a medição de média inicia. Para finalizar, pressione Mode; a média calculada é exibida.

Como exibir os valores máximos e mínimos?

Pressione várias vezes a tecla de seleção (▼/▲) até exibir 'Max' ou 'Min'. Para redefinir esses valores, mantenha Mode pressionado até exibir '- - - -'.

Qual tipo de pilha usar e qual é a autonomia?

Use duas pilhas alcalinas 1,5 V tipo AAA. A autonomia é de aproximadamente 60 horas sem uso da retroiluminação.

Como limpar o anemômetro?

Limpe a caixa com um pano úmido (água com sabão). Nunca use solventes ou produtos de limpeza agressivos, pois podem danificar o aparelho.

O que fazer se o aparelho não ligar?

Verifique primeiro o estado das pilhas: substitua-as se necessário. Certifique-se de que as pilhas estão inseridas com a polaridade correta. Se o problema persistir, entre em contato com o serviço pós-venda Testo.

MANUAL DE UTILIZADOR 4102 Testo

Manual de instruções pt

Manual de instruções pt....43 - 49

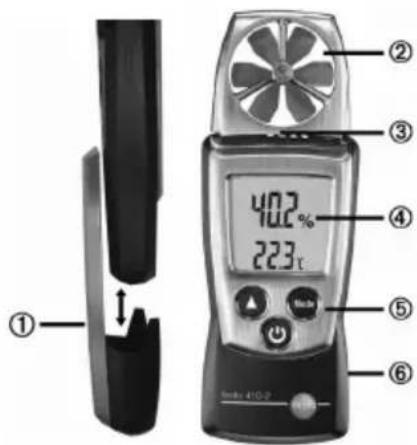

Breve introdução testo 410-2

① ② ③ ④ 40.2% 22.3℃ ⑤ ⑥ Twin-410-2

① Tampa de protecção: posição de encaixe
② Molinete
③ Sensordehumidade/temperatura
④ Visor
⑤ Botões de comando
⑥ Compartimento para as pilhas (na parte de trás)

pt

Unidade de temperatura: °C, °F > Unidade de humidade: %, td (ponto de orvalho), WB (bolbo húmido) > Unidade de velocidade: m/s, km/h, fpm, mph, kts, Beau > Função de desligar automático: OFF, ON

Ligar o instrumento

Carregar em

Ligar a iluminação do visor (durante 10 segundos)

O instrumento está ligado > Carregar em ⏻

Seleccionar o tamanho da visualização

Velocidade, humidade, temperatura de sensação térmica (wind chill) (-)!

Seleccionar o modo de visualização

Valor de medição actual > Hold: mantêm-se os valores de medição > Max: Valores máximos > Min: Valores mínimos > Hold Avg: Valor médio num período de tempo, ver mais abaixo.

Cálculo da média num período de tempo para a velocidade

Carregar várias vezes em Mode até aparecer Hold e Avg > Manter a tecla Mode carregada até aparecer - - - - > Soltar a tecla Mode: Inicia-se o cálculo da média, visualizam-se os valores de medição actuais. > Para finalizar a medição: carregar em Mode Visualiza-se o valor médio.

Desligar o instrumento

O instrumento está ligado > Carregar em durante 2 segundos.

Segurança e meio ambiente

Sobre esta documentação

Leia com atenção toda a documentação e familiarize-se com o manuseamento do produto antes de o utilizar. Mantenha esta documentação à mão, de modo a poder consultá-la sempre que necessário. Entregue-a aos próximos utilizadores deste produto.

Tenha especialmente em conta as informações realçadas pelos seguintes símbolos:

Informação importante.

Evitar danos pessoais/danos materiais

Utilizar o produto apenas de forma apropriada e de acordo com a sua finalidade, dentro dos parâmetros mencionados no capítulo „Dados Técnicos“. Não aplicar força.
Nunca guardar este produto junto de dissolventes, ácidos ou outros materiais agressivos.
Levar a cabo apenas as tarefas de manutenção descritas na documentação. Ao fazê-lo, respeitar os passos indicados. Utilizar apenas peças de substituição originais Testo.
Não use o dispositivo em um ambiente poluído (muita poeira, óleo, matérias estranhas, produtos químicos voláteis).

Protecção do meio ambiente

Deitar fora as pilhas recarregáveis avariadas e as pilhas gastas nos pontos de recolha previstos para tal.
Enviar o produto à Testo após este ter chegado ao fim da sua vida útil. Nós nos encarregaremos da sua eliminação ecológica.

Especificações

Funções e uso

O testo 410-2 é um instrumento de medição de velocidade, de humidade e de temperatura. Este instrumento utiliza-se normalmente para a medição da velocidade do ar em saídas de ventilação. Com o complemento da medição simultânea da humidade e temperatura, podem-se analisar as condições climáticas.

Dados técnicos

pt

Dados técnicos de medição

• Sensores: Molinete de plástico, sensor de humidade Testo, sensor de temperatura NTC
• Parâmetros: m/s, km/h, fpm, mph, kts, Beaufort, °C, °F, wind chill, %rH, wet bulb, td
• Gamas de medição: 0.4...20 m/s, 80... 4000 fpm, -10...50 °C, 14...122 °F, 0...100 %rH
• Resoluções: 0.1 m/s, 1 fpm 0.1 °C, 0.1 °F, 0.1 %rH
• Exactidões (com temperatura nominal de 25 °C, ±1 dígito): ±(0.2 m/s+2 % do v. m.), ±(40 fpm+2 % do v. m.), ±0.5 °C, ±0.9 °F, ±2.5 %rH (5...95 %rH) Estabilidade a longo prazo: ±1 %rF / ano
• Taxa de medição: 0.5 s, humidade: 1s

Outros dados do instrumento

• Tipo de protecção: IP10
• Temperatura do ambiente: -10...50 °C, 14...122 °F
• Temperatura de armazenamento/transporte: -40...70 °C, -40...158 °F
• Coeficiente de temperatura: tipo (k=1) 0,06 %rF / K
• Alimentação de tensão: 2 x 1,5V tipo AAA
• Autonomia da pilha: 60 h (iluminação do visor apagada)
• Dimensões: 133x46x25mm (incluindo tampa de protecção)
• Peso: 110g (incluindo pilhas e capa de protecção)

Directivas, normas e testes

• Directiva CE: 2014/30/UE

Descrição do produto

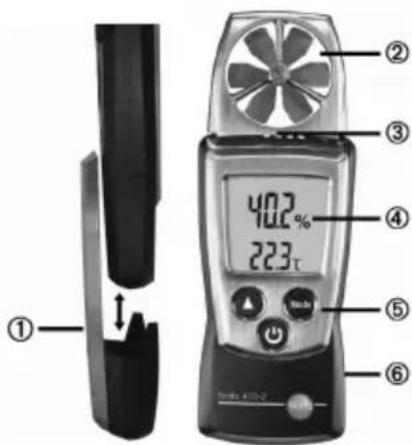

Breve descrição

① 40.2% 223℃ ② ③ ④ ⑤ ⑥ Tetra 410-2

① Tampa de protecção: posição de encaixe
② Molinete
③ Sensordehumidade/temperatura
④Visor
⑤ Botões de comando
⑥ Compartimento para as pilhas
(na parte de trás)

Os primeiros passos

1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.
2 Colocar pilhas (2x 1,5 V tipo AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.

Ajustes de funcionamento básicos (modo de configuração):

Funções ajustáveis

• Unidade de temperatura: °C, °F
• Unidade de humidade: %, td (ponto de orvalho), WB (bolbo húmido)
• Unidade de velocidade: m/s, km/h, fpm, mph, kts, Beau
• Função de desligar automático: OFF (desligar), ON (ligar; o instrumento desligase automaticamente depois de 10 minutos sem carregar numa tecla)

1 Ao ligar o instrumento, manter a tecla Ⓤpressionada até que surjam no visor os símbolos ▲ (modo de configuração).

- Pode visualizar-se a função ajustada. O actual ajuste pisca.

2 Carregar várias vezes em ⬆) até que o ajuste desejado comece a piscar.

3 Carregar em M(de) para confirmar a indicação.

4 Repetir os passos 2 e 3 para todas as funções. - O instrumento passa para o modo de medição.

Utilizar o produto

De modo a garantir valores de medição correctos:

• Direccionar o instrumento de modo a que o fluxo entre por trás.
• Manter afastadas do sensor fontes de temperatura e de humidade que possam induzir a valores de medição errados (por ex., as mãos).

➤ Ligar o instrumento:

Carregar em ⏻

- Inicia-se o modo de medição.

➤ Ligar a iluminação do visor

√ O instrumento encontra-se ligado.

Carregar em ⏻

- A iluminação do visor apaga-se automaticamente depois de 10 segundos sem carregar numa tecla.

Alterar os parâmetros:

Podem alterar-se os parâmetros que se encontram indicados na linha superior do visor. Na linha inferior do visor encontra-se sempre indicada a temperatura.

Parâmetros ajustáveis

- Velocidade

- Humidade

- Temperatura de sensação térmica (wind chill) ( ). Temperatura sentida (com temperaturas <10 °C / <50 °F e velocidades do vento >1,34 m/s / >264 fpm)

Carregar várias vezes em até aparecer o parâmetro desejado.

▶ Alterar o modo de visualização do visor:

Modos de visualização ajustáveis

• Valor de medição actual
• Hold: mantêm-se os valores de medição
• Max: valores máximos desde a última vez que se ligou o instrumento ou desde a última vez que foi reiniciado.
• Min: valores mínimos desde a última vez que se ligou o instrumento ou desde a última vez que foi reiniciado.
• Hold Avg: valor médio num período de tempo, ver mais abaixo.

  Carregar várias vezes em até aparecer o modo de visualização desejado.

Cálculo da média num período de tempo para a velocidade:

1 Carregar várias vezes em Mode até aparecer no visor Hold e Avg. É mostrado o último resultado do cálculo da média.
2 Manter a tecla Mode carregada até que surja - - - . Soltando a tecla Mode inicia-se automaticamente o cálculo da média, visualizam-se os valores de medição actuais.
3 Para finalizar a medição: carregar em Mode Visualiza-se o valor médio.
4 Para realizar outro cálculo da média: manter a tecla pressionada.
5 Para finalizar o cálculo da média: carregar brevemente em Mode.

▶ Reiniciar os valores Máx/Mín:

1 Carregar várias vezes em até aparecer o modo de visualização desejado.
2 Manter a tecla Mode carregada até que surja - - - - .
3 Repetir os passos 1 e 2 para todos os valores que devam ser reiniciados.

Desligar o instrumento:

Manter a tecla 📄 carregada até que o visor se apague.

Manutenção do produto

Substituir as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.
2 Retirar as pilhas gastas e colocar as novas (2x 1,5 V tipo AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.

▶ Limpar a carcaça:

No caso de esta apresentar sujidade, limpar a carcaça com um pano húmido (espuma de sabão). Não utilizar produtos de limpeza ou solventes agressivos.

pt

Conselhos e assistência

Perguntas e respostas

Pergunta Causas possíveis/Soluções

Hi ou Lo · Valores de medição fora da gama de medição (demasiado elevados, demasiado baixos): respeitar a gama de medição permitida.

Capacidade residual <10 minutos: substituir a pilha

Se não respondermos às suas questões, por favor contacte oseu distribuidor ou o Serviço Técnico da Testo. Para detalhes de contactos, por favor visite www.testo.com/service-contact.
