Tipo de producto	Anemómetro combinado (caudalímetro, higrómetro, termómetro)
Marca	Testo
Modelo	4102
Dimensiones	133 x 46 x 25 mm (incl. cubierta protectora)
Peso	110 g (incl. pilas y cubierta protectora)
Alimentación	2 pilas 1,5 V tipo AAA
Duración de las pilas	Aprox. 60 h (sin iluminación de la pantalla)
Rangos de medición - Velocidad del aire	0,4 ... 20 m/s ; 80 ... 4000 fpm
Rangos de medición - Temperatura	-10 ... 50 °C ; 14 ... 122 °F
Rangos de medición - Humedad	0 ... 100 %HR
Resolución - Velocidad del aire	0,1 m/s ; 1 fpm
Resolución - Temperatura	0,1 °C ; 0,1 °F
Resolución - Humedad	0,1 %HR
Precisión - Velocidad del aire	±(0,2 m/s + 2 % del valor medido) ; ±(40 fpm + 2 %)
Precisión - Temperatura	±0,5 °C ; ±0,9 °F
Precisión - Humedad	±2,5 %HR (5 ... 95 %HR)
Funciones principales	Medición de caudal de aire, temperatura, humedad, punto de rocío, bulbo húmedo, Wind Chill, valores min/max, retención, promedio temporal
Pantalla	Pantalla numérica con iluminación (10 s)
Tipo de protección	IP10
Temperatura de funcionamiento	-10 ... 50 °C ; 14 ... 122 °F
Temperatura de almacenamiento	-40 ... 70 °C ; -40 ... 158 °F
Mantenimiento	Limpiar la carcasa con un paño húmedo (agua jabonosa); no usar disolventes
Seguridad	Usar de acuerdo con las especificaciones técnicas; no almacenar con disolventes o ácidos
Piezas de repuesto y reparabilidad	Usar solo piezas de repuesto originales Testo; contactar al servicio postventa Testo
Información general	Conforme a la directiva 2014/30/UE

Preguntas frecuentes - 4102 Testo

¿Cómo encender el anemómetro Testo 4102?

Presione brevemente la tecla ⏻ (encendido/apagado) para encender el aparato. La pantalla se enciende y se abre el modo de medición.

¿Cómo cambiar la unidad de medida (m/s, km/h, etc.)?

Apague el aparato, luego mantenga presionada la tecla durante 2 segundos para ingresar al modo de configuración. Use la tecla ▲ para seleccionar la unidad deseada (m/s, km/h, fpm, mph, kts, Beaufort) y confirme con la tecla Mode.

¿Qué hacer si la pantalla muestra 'Lo' o 'Hi'?

Los valores 'Lo' o 'Hi' indican que la medición está fuera del rango permitido. Verifique que la velocidad del aire esté entre 0,4 y 20 m/s, la temperatura entre -10 y 50 °C, y la humedad entre 0 y 100 %HR. Si el problema persiste, cambie las pilas.

¿Cómo activar la retroiluminación de la pantalla?

Cuando el aparato está encendido, presione la tecla ⏻ para encender la iluminación de la pantalla. Se apaga automáticamente después de 10 segundos de inactividad.

¿Cómo reemplazar las pilas del Testo 4102?

Deslice la tapa del compartimento de pilas (en la parte trasera) hacia abajo para abrirla. Retire las pilas usadas e inserte dos pilas nuevas 1,5 V tipo AAA respetando la polaridad. Cierre la tapa deslizándola hacia arriba.

¿Cómo realizar una medición de promedio temporal del caudal?

Presione varias veces Mode hasta que se muestre 'Hold' y 'Avg'. Mantenga presionado Mode hasta que aparezca '- - - -', luego suelte: la medición de promedio comienza. Para finalizar, presione Mode; se muestra el promedio calculado.

¿Cómo mostrar los valores máximos y mínimos?

Presione varias veces la tecla de selección (▼/▲) hasta que se muestre 'Max' o 'Min'. Para restablecer estos valores, mantenga presionado Mode hasta que aparezca '- - - -'.

¿Qué tipo de pila usar y cuál es la duración?

Use dos pilas alcalinas 1,5 V tipo AAA. La duración es de aproximadamente 60 horas sin usar la retroiluminación.

¿Cómo limpiar el anemómetro?

Limpie la carcasa con un paño húmedo (agua jabonosa). Nunca use disolventes o productos de limpieza agresivos, ya que podrían dañar el aparato.

¿Qué hacer si el aparato no se enciende?

Primero verifique el estado de las pilas: reemplácelas si es necesario. Asegúrese de que las pilas estén insertadas con la polaridad correcta. Si el problema persiste, contacte al servicio postventa Testo.

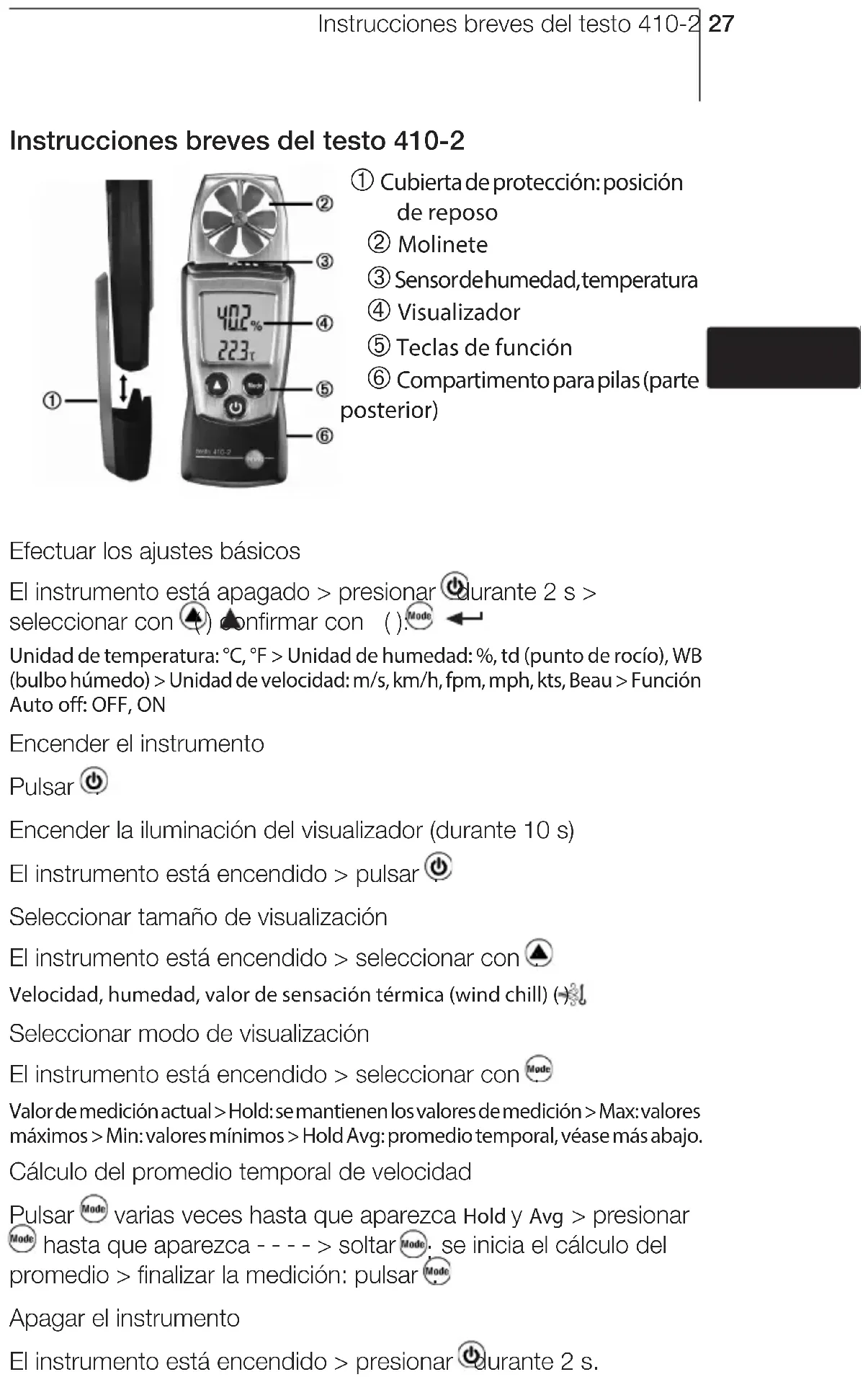

MANUAL DE USUARIO 4102 Testo

Manual de instrucciones es

① Cubierta de protección: posición de reposo
② Molinete
③ Sensordehumedad, temperatura
④ Visualizador
⑤ Teclas de función
⑥ Compartimento para pilas (parte posterior)

Efectuar los ajustes básicos

El instrumento está apagado > presionar durante 2 s > seleccionar con ( ) confirmar con ().

Unidad de temperatura: °C, °F > Unidad de humedad: %, td (punto de rocío), WB (bulbo húmedo) > Unidad de velocidad: m/s, km/h, fpm, mph, kts, Beau > Función Auto off: OFF, ON

Encender el instrumento

Pulsar

Encender la iluminación del visualizador (durante 10 s)

El instrumento está encendido > pulsar ⏻

Seleccionar tamaño de visualización

El instrumento está encendido > seleccionar con

Velocidad, humedad, valor de sensación térmica (wind chill) (-)!

Seleccionar modo de visualización

El instrumento está encendido > seleccionar con Mode

Valor de medición actual > Hold: se mantienen los valores de medición > Max: valores máximos > Min: valores mínimos > Hold Avg: promedio temporal, véase más abajo.

Cálculo del promedio temporal de velocidad

Pulsar Mode varias veces hasta que aparezca Hold y Avg > presionar Mode hasta que aparezca - - - - > soltar Mode. se inicia el cálculo del promedio > finalizar la medición: pulsar Mode

Apagar el instrumento

El instrumento está encendido > presionar durante 2 s.

Seguridad y medio ambiente

Indicaciones sobre este documento

Lea atentamente esta documentación y familiarícese con el manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.

Preste especial atención a la información resaltada mediante los siguientes símbolos:

i Indicación importante.

Evitar daños personales / materiales

Utilizar el producto sólo de acuerdo con el uso previsto y observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
No almacenar nunca el producto junto con disolventes, ácidos u otras substancias agresivas.
Realizar únicamente los trabajos de mantenimiento que vienen descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.
No utilice el dispositivo en un entorno contaminado (muy polvoriento, aceite, materias extrañas, productos químicos volátiles).

Protección del medio ambiente

Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto.
Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

Descripción de los instrumentos

Funciones y aplicación

El testo 410-2 es un instrumento de medición de la velocidad, la humedad y la temperatura. Se utiliza generalmente para medir la velocidad del aire en las salidas de ventilación. Si se complementa con la medición simultánea de la humedad y la temperatura, se pueden analizar las condiciones ambientales.

Datos técnicos

Datos técnicos

• Sensores: Molinete de plástico, sensor de humedad Testo, sensor de temperatura NTC
• Parámetros de medición: m/s, km/h, fpm, mph, kts, Beaufort, °C, °F, wind chill, %HR, bulbo húmedo, td
• Rangos de medición: 0,4 - 20 m/s; 80 - 4000 fpm, -10 - 50 °C; 14 - 122 °F; 0 - 100%HR
• Resolución: 0,1 m/s; 1 fpm 0,1 °C; 0,1 °F; 0,1%HR
• Exactitud (a temperatura nominal de 25 °C; ±1 dígito): ±(0,2 m/s+2% del v. m.), ±(40 fpm+2% del v. m.), ±0,5 °C; ±0,9 °F; ±2,5%HR (5 - 95%HR) La estabilidad a largo plazo: ±1 %rF / año
• Frecuencia de medición: 0,5 s, humedad: 1s

Otros datos del instrumento

• Clase de protección: IP10
• Temperatura ambiental: -10 - 50 °C; 14 - 122 °F
• Temperaturadealmacenaje/transporte: -40 - 70 °C; -40 - 158 °F
• Coeficiente de temperatura: tipo (k=1) 0,06 %rF / K
• Alimentación: 2 pilas de 1,5 V, tipo AAA
• Vida útil de las pilas: 60 h (sin iluminación del visualizador)
• Medidas: 133x46x25 mm (incl. pilas y cubierta de protección)
• Peso: 110 g (incl. pilas y cubierta de protección)

Directivas, normas y controles

• Directiva CE: 2014/30/UE

Descripción del producto

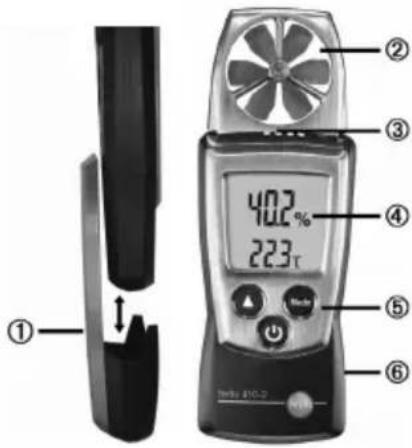

Vista general

① Cubierta de protección: posición de reposo
② Molinete
③ Sensordehumedad,temperatura
④ Visualizador
⑤ Teclas de función
⑥ Compartimento para pilas (parte

Primeros pasos

Colocar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➢ Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

• Unidad de temperatura: °C, °F
• Unidad de humedad: %, td (punto de rocío), WB (bulbo húmedo)
• Unidad de velocidad: m/s, km/h, fpm, mph, kts, Beau
• Función Auto off: OFF (desconectado), ON (conectado; el instrumento sedesconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla).

1 Al encender el instrumento, presionar hasta que aparezca ▲ y en el visualizador (modo de configuración).

- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.

2 Pulsar ⬆ (▲varias veces hasta que parpadee el ajuste deseado.

3 Pulsar Mode (←) para confirmar la entrada.
4 Repetir los pasos 2 y 3 para todas las funciones.

- El instrumento cambia al modo de medición.

Utilizar el producto

Para garantizar la obtención de valores de medición correctos:

• Orientar el instrumento de modo que el flujo llegue por la parte posterior.
• No acercar al sensor fuentes de humedad y temperatura que distorsionan la medición (p. ej., las manos).

▶ Encender el instrumento:

Pulsar ⏻. - Se inicia el modo de medición.

Encender la iluminación del visualizador:

√ El instrumento está encendido.

Pulsar ⏻.
- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.

▶ Cambiar el parámetro de medición:

El parámetro de medición de la línea superior del visualizador se puede cambiar; la línea inferior siempre muestra la temperatura.

Parámetros de medición ajustables

• Velocidad
• Humedad relativa
• Valor de sensación térmica (wind chill) (×) temperatura percibida (a temperaturas <10 °C / <50 °F y velocidades del viento >1,34 m/s / >264 fpm)

  Pulsar ⚠ varias veces hasta que aparezca el parámetro de medición deseado.

▶ Cambiar el modo de visualización:

Modos de visualización ajustables

• Valor de medición actual
• Hold: se mantienen los valores de medición
• Max: valores máximos desde la última vez que se encendió el instrumento o se efectuó un reset.
• Min: valores mínimos desde la última vez que se encendió el instrumento o se efectuó un reset.
• Hold Avg: promedio temporal, véase más abajo.

  Pulsar Mode varias veces hasta que aparezca el modo de visualización deseado.

➤ Cálculo del promedio temporal de velocidad:

1 Pulsar Mode varias veces hasta que aparezca Hold y Avg en el visualizador. Se muestra el último resultado del cálculo del promedio.
2 Presionar Mode hasta que aparezca - - - . Soltando Mode se inicia automáticamente el cálculo del promedio, se muestran los valores de medición actuales.
3 Finalizar la medición: pulsar Se muestra el promedio.
4 Para realizar otro cálculo del promedio: mantener presionado
5 Finalizar el cálculo del promedio: pulsar brevemente.

➢ Reposicionar los valores Max/Min:

1 Pulsar Mode varias veces hasta que aparezca el modo de visualización deseado.
2 Presionar ^Medc hasta que aparezca - - - - .
3 Repetir los pasos 1 y 2 para todos los valores que se deban reposicionar.

Apagar el instrumento:

Presionar ⏻ hasta que se apague el visualizador.

Mantenimiento del producto

▶ Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

▶ Limpiar la carcasa:

Limpiar la suciedad de la carcasa con un paño húmedo (agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema Posibles causas/soluciones
Hi o Lo · Valores de medición fuera del rango de medición (demasiado altos o demasiado bajos): respetar el rango de medición permitido.
L	Capacidad restante <10 min: cambiar las pilas.

Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.
