Tipo de producto	Anemómetro con termómetro
Marca	Testo
Modelo	4101
Dimensiones (L x An x Al)	133 x 46 x 25 mm (incl. cubierta protectora)
Peso	110 g (incl. pilas y cubierta)
Alimentación	2 pilas AAA 1,5 V
Autonomía de las pilas	100 h (sin iluminación de la pantalla)
Rango de medición de velocidad	0,4…20 m/s
Rango de medición de temperatura	-10…50 °C
Resolución velocidad	0,1 m/s
Resolución temperatura	0,1 °C
Precisión velocidad (a 22 °C)	±(0,2 m/s + 2 % del valor medido)
Precisión temperatura (a 22 °C)	±0,5 °C
Unidades de medida	m/s, km/h, fpm, mph, kts, Beaufort, °C, °F
Funciones	Valor actual, Hold, Min, Max, Hold Avg (promedio temporal), Wind Chill
Iluminación de la pantalla	Sí (10 s después de la última pulsación)
Apagado automático	Sí, configurable (10 min)
Tipo de protección	IP10
Temperatura de uso	-10…50 °C
Temperatura de almacenamiento/transporte	-40…70 °C
Mantenimiento y limpieza	Limpiar la carcasa con un paño húmedo (agua jabonosa). No utilizar disolventes ni productos de limpieza agresivos.
Seguridad	Usar según lo previsto. No ejercer fuerza. No almacenar con disolventes, ácidos u otras sustancias agresivas. Utilizar únicamente piezas de repuesto originales Testo.
Piezas de repuesto y reparabilidad	Pilas 1,5 V tipo AAA; cubierta protectora. Para cualquier reparación, contactar con el servicio posventa de Testo.
Contenido del estuche	Dispositivo, cubierta protectora, pilas, manual de instrucciones

Preguntas frecuentes - 4101 Testo

¿Cómo encender el dispositivo?

Presione brevemente la tecla ⏻.

¿Cómo cambiar la unidad de medida de velocidad?

Apague el dispositivo, mantenga presionada la tecla Ⓞ durante 2 s para entrar en modo de configuración. Use las teclas ⬆ o ⬇ para seleccionar la unidad deseada (m/s, km/h, fpm, mph, kts, Beaufort) y confirme con Mode.

¿Cómo usar la función Hold?

Presione varias veces la tecla Mode hasta que se muestre Hold. Los valores de medición se mantienen en la pantalla.

¿Cómo realizar un promedio temporal del caudal?

Presione varias veces Mode hasta que aparezcan Hold y Avg. Mantenga presionado Mode hasta que se muestre ----. Suelte para iniciar el promedio. Presione Mode para finalizar y mostrar el promedio.

¿Qué significan 'Hi' o 'Lo' en la pantalla?

Estas indicaciones significan que el valor medido está fuera del rango de medición permitido. Verifique las condiciones de medición y respete los rangos indicados en las características técnicas.

¿Cómo apagar el dispositivo?

Mantenga presionada la tecla ⏻ hasta que la pantalla se apague (aproximadamente 2 s).

¿Cómo cambiar las pilas?

Deslice la tapa del compartimento de pilas hacia abajo. Retire las pilas usadas e inserte dos pilas nuevas tipo AAA 1,5 V respetando la polaridad. Cierre la tapa.

¿Cómo limpiar el dispositivo?

Limpie la carcasa con un paño húmedo y agua jabonosa. No use disolventes ni productos de limpieza agresivos.

¿Qué hacer si la pantalla no muestra nada?

Verifique que las pilas estén correctamente insertadas y no estén agotadas. Si el problema persiste, contacte al servicio posventa de Testo.

¿Cuál es la duración de las pilas?

Aproximadamente 100 horas sin usar la iluminación de la pantalla. El uso frecuente de la iluminación reduce esta duración.

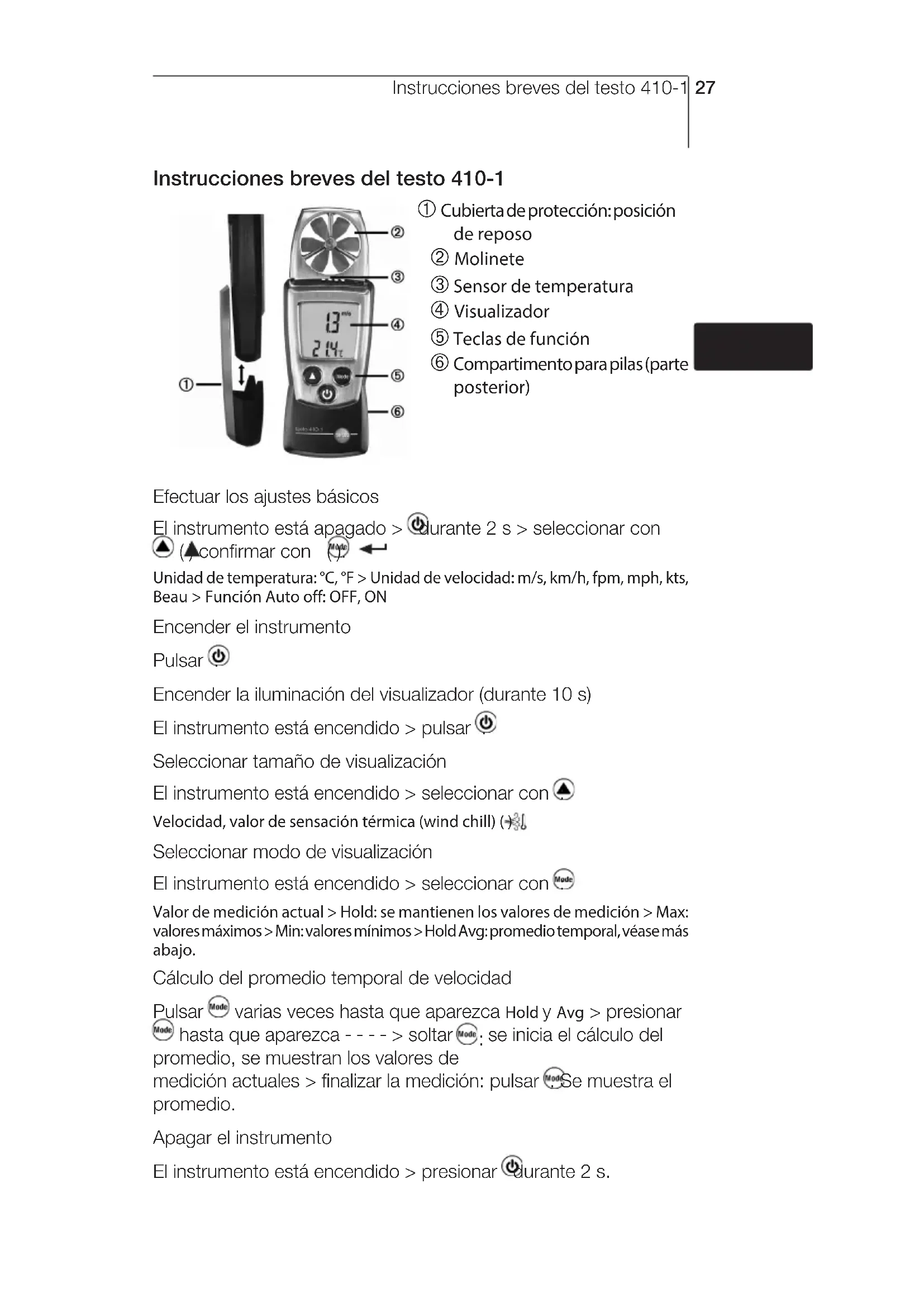

MANUAL DE USUARIO 4101 Testo

Manual de instrucciones es

① Cubierta de protección: posición de reposo

② Molinete
③ Sensor de temperatura
④ Visualizador
⑤ Teclas de función
⑥ Compartimento para pilas (parte posterior)

Efectuar los ajustes básicos

El instrumento está apagado > durante 2 s > seleccionar con

(▲ confirmar con Mode)

Unidad de temperatura: °C, °F > Unidad de velocidad: m/s, km/h, fpm, mph, kts, Beau > Función Auto off: OFF, ON

Encender el instrumento

Pulsar

Encender la iluminación del visualizador (durante 10 s)

El instrumento está encendido > pulsar ⏻

Seleccionar tamaño de visualización

El instrumento está encendido > seleccionar con

Velocidad, valor de sensación térmica (wind chill) (+)

Seleccionar modo de visualización

El instrumento está encendido > seleccionar con Mode

Valor de medición actual > Hold: se mantienen los valores de medición > Max: valores máximos > Min: valores mínimos > Hold Avg: promedio temporal, véase más abajo.

Cálculo del promedio temporal de velocidad

Pulsar Mode varias veces hasta que aparezca Hold y Avg > presionar Mode hasta que aparezca - - - - > soltar Mode: se inicia el cálculo del promedio, se muestran los valores de medición actuales > finalizar la medición: pulsar Mode Se muestra el promedio.

Apagar el instrumento

El instrumento está encendido > presionar durante 2 s.

Seguridad y medio ambiente

Indicaciones sobre este documento

Lea atentamente esta documentación y familiarícese con el manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.

Preste especial atención a la información resaltada mediante los siguientes símbolos:

Indicación importante.

Evitar daños personales / materiales

Utilizar el producto sólo de acuerdo con el uso previsto y observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
No almacenar nunca el producto junto con disolventes, ácidos u otras substancias agresivas.
Realizar únicamente los trabajos de mantenimiento que vienen descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.

Protección del medio ambiente

Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto.
Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo.

Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

Descripción de los instrumentos

Funciones y aplicación

El testo 410-1 es un instrumento de medición de la velocidad y la temperatura. Se utiliza generalmente para medir la velocidad del aire en las salidas de ventilación. Si se complementa con la medi ción simultánea de la temperatura, se pueden analizar las condi ciones térmicas del ambiente y la temperatura del aire de impulsión.

Datos técnicos

Datos técnicos

• Sensores: Molinete de plástico, sensor de temperatura NTC
• Parámetros de medición: m/s, km/h, fpm, mph, kts, Beaufort, °C, °F, wind chill
• Rangos de medición: 0,4 - 20 m/s; 80 - 4000 fpm, -10 - 50 °C; 14 - 122 °F
• Resolución: 0,1 m/s; 1 fpm; 0,1 °C; 0,1 °F
• Exactitud (a temperatura nominal de 22 °C, ±1 dígito): ±(0,2 m/s+2% del v. m.), ±(40 fpm+2% del v. m.), ±0,5 °C; ±0,9 °F
• Frecuencia de medición: 0,5 s

Otros datos del instrumento

• Clase de protección: IP10
• Temperatura ambiental: -10 - 50 °C; 14 - 122 °F
• Temperaturadealmacenaje/transporte: -40 - 70 °C; -40 - 158 °F
• Alimentación: 2 pilas de 1,5 V, tipo AAA
• Vida útil de las pilas: 100 h (sin iluminación del visualizador)
• Medidas: 133x46x25 mm (incl. pilas y cubierta de protección)
• Peso: 110 g (incl. pilas y cubierta de protección)

Directivas, normas y controles

• Directiva CE: 2014/30/UE

Descripción del producto

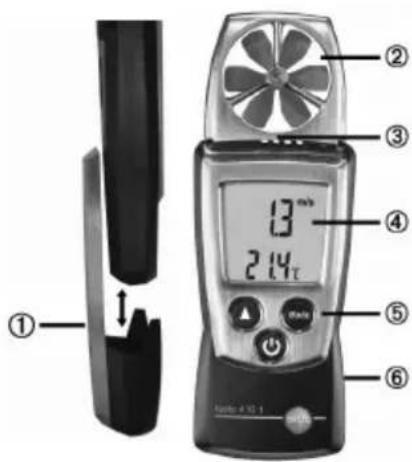

Vista general

① ② ③ ④ 13 m/s 214 T ⑤ ⑥ Ampio 4 VD 1

① Cubierta de protección: posición de reposo
② Molinete
③ Sensor de temperatura
④ Visualizador
⑤ Teclas de función
⑥ Compartimento para pilas (parte posterior)

Primeros pasos

Colocar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➢ Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

• Unidad de temperatura: °C, °F
• Unidad de velocidad: m/s, km/h, fpm, mph, kts, Beau
• Función Auto off: OFF (desconectado), ON (conectado; el instrumento se desconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla)

1 Al encender el instrumento, presionar hasta que aparezca ▲ y en el visualizador (modo de configuración).

- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.

2 Pulsar ⬆ (▲varias veces hasta que parpadee el ajuste deseado.

3 Pulsar Mode (←) para confirmar la entrada.
4 Repetir los pasos 2 y 3 para todas las funciones.

- El instrumento cambia al modo de medición.

Utilizar el producto

Para garantizar la obtención de valores de medición correctos: orientar el instrumento de modo que el flujo llegue por la parte posterior.
▶ Encender el instrumento:

Presionar ⏻.

- Se inicia el modo de medición.

▶ Encender la iluminación del visualizador:

√ El instrumento está encendido.

Presionar ⏻.

- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.

▶ Cambiar el parámetro de medición:

El parámetro de medición de la línea superior del visualizador se puede cambiar; la línea inferior siempre muestra la temperatura.

Parámetros de medición ajustables

• Velocidad
• Valor de sensación térmica (wind chill) ( )*temperatura percibida (sólo diferente a la temperatura ambiente en caso de temperaturas <10 °C / <50 °F y velocidades de viento >1,34 m/s / >264 fpm)

  Pulsar ⚠ varias veces hasta que aparezca el parámetro de medición deseado.

▶ Cambiar el modo de visualización:

Modos de visualización ajustables

• Valor de medición actual
• Hold: se mantienen los valores de medición
• Max: valores máximos desde la última vez que se encendió el instrumento o se efectuó un reset.
• Min: valores mínimos desde la última vez que se encendió el instrumento o se efectuó un reset.
• Hold Avg: promedio temporal, véase más abajo.

  Pulsar Mode varias veces hasta que aparezca el modo de visualización deseado.

➤ Cálculo del promedio temporal de velocidad:

1 Pulsar Mode varias veces hasta que aparezca Hold y Avg en el visualizador. Se muestra el último resultado del cálculo del promedio.
2 Presionar Mode hasta que aparezca - - - . Soltando Mode se inicia automáticamente el cálculo del promedio, se muestran los valores de medición actuales.
3 Finalizar la medición: pulsar Se muestra el promedio.
4 Para realizar otro cálculo del promedio: mantener presionado
5 Finalizar el cálculo del promedio: pulsar brevemente.

➢ Reposicionar los valores Max/Min:

1 Pulsar Mode varias veces hasta que aparezca el modo de visualización deseado.
2 Presionar Mode hasta que aparezca - - - - .
3 Repetir los pasos 1 y 2 para todos los valores que se deban reposicionar.

Apagar el instrumento:

Presionar ⏻ hasta que se apague el visualizador.

Mantenimiento del producto

▶ Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➤ Limpiar la carcasa:

Limpiar la suciedad de la carcasa con un paño húmedo (agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema Posibles causas/soluciones
Hi o Lo · Valores de medición fuera del rango de medición (demasiado altos o demasiado bajos): respetar el rango de medición permitido.
L	Capacidad restante <10 min: cambiar las pilas.

Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.
