Produkttyp	Anemometer mit Thermometer
Marke	Testo
Modell	4101
Abmessungen (L x B x H)	133 x 46 x 25 mm (inkl. Schutzkappe)
Gewicht	110 g (inkl. Batterien und Schutzkappe)
Stromversorgung	2 AAA-Batterien 1,5 V
Batterielaufzeit	100 h (ohne Display-Beleuchtung)
Messbereich Geschwindigkeit	0,4…20 m/s
Messbereich Temperatur	-10…50 °C
Auflösung Geschwindigkeit	0,1 m/s
Auflösung Temperatur	0,1 °C
Genauigkeit Geschwindigkeit (bei 22 °C)	±(0,2 m/s + 2 % vom Messwert)
Genauigkeit Temperatur (bei 22 °C)	±0,5 °C
Messeinheiten	m/s, km/h, fpm, mph, kts, Beaufort, °C, °F
Funktionen	Aktueller Wert, Hold, Min, Max, Hold Avg (zeitlicher Mittelwert), Wind Chill
Display-Beleuchtung	Ja (10 s nach letztem Tastendruck)
Auto-Off	Ja, einstellbar (10 min)
Schutzart	IP10
Betriebstemperatur	-10…50 °C
Lagertemperatur/Transport	-40…70 °C
Pflege und Reinigung	Gehäuse mit einem feuchten Tuch (Seifenwasser) reinigen. Keine Lösungsmittel oder starke Reinigungsmittel verwenden.
Sicherheit	Gemäß dem vorgesehenen Verwendungszweck verwenden. Keine Gewalt anwenden. Nicht mit Lösungsmitteln, Säuren oder anderen aggressiven Substanzen lagern. Nur Original-Testo-Ersatzteile verwenden.
Ersatzteile und Reparierbarkeit	Batterien 1,5 V Typ AAA; Schutzkappe. Für Reparaturen kontaktieren Sie den Testo-Kundendienst.
Lieferumfang	Gerät, Schutzkappe, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - 4101 Testo

Wie schalte ich das Gerät ein?

Drücken Sie kurz die Taste ⏻.

Wie ändere ich die Maßeinheit für die Geschwindigkeit?

Schalten Sie das Gerät aus, halten Sie die Taste Ⓞ 2 Sekunden lang gedrückt, um in den Konfigurationsmodus zu gelangen. Verwenden Sie die Tasten ⬆ oder ⬇, um die gewünschte Einheit auszuwählen (m/s, km/h, fpm, mph, kts, Beaufort) und bestätigen Sie mit Mode.

Wie verwende ich die Hold-Funktion?

Drücken Sie mehrmals die Taste Mode, bis Hold angezeigt wird. Die Messwerte werden dann auf dem Bildschirm gehalten.

Wie führe ich einen zeitlichen Mittelwert der Strömung durch?

Drücken Sie mehrmals auf Mode, bis Hold und Avg angezeigt werden. Halten Sie Mode gedrückt, bis ---- erscheint. Lassen Sie los, um die Mittelwertbildung zu starten. Drücken Sie Mode, um zu beenden und den Mittelwert anzuzeigen.

Was bedeuten 'Hi' oder 'Lo' auf dem Bildschirm?

Diese Anzeigen bedeuten, dass der Messwert außerhalb des zulässigen Messbereichs liegt. Überprüfen Sie die Messbedingungen und beachten Sie die in den technischen Daten angegebenen Bereiche.

Wie schalte ich das Gerät aus?

Halten Sie die Taste ⏻ gedrückt, bis die Anzeige erlischt (ca. 2 s).

Wie wechsle ich die Batterien?

Schieben Sie den Deckel des Batteriefachs nach unten. Entfernen Sie die verbrauchten Batterien und legen Sie zwei neue AAA 1,5 V-Batterien unter Beachtung der Polarität ein. Schließen Sie den Deckel.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und Seifenwasser. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Testo-Kundendienst.

Wie lange halten die Batterien?

Ungefähr 100 Stunden ohne Verwendung der Display-Beleuchtung. Häufige Nutzung der Beleuchtung verkürzt diese Zeit.

BEDIENUNGSANLEITUNG 4101 Testo

Bedienungsanleitung de....3 - 9

Instruction manual en....11 - 16

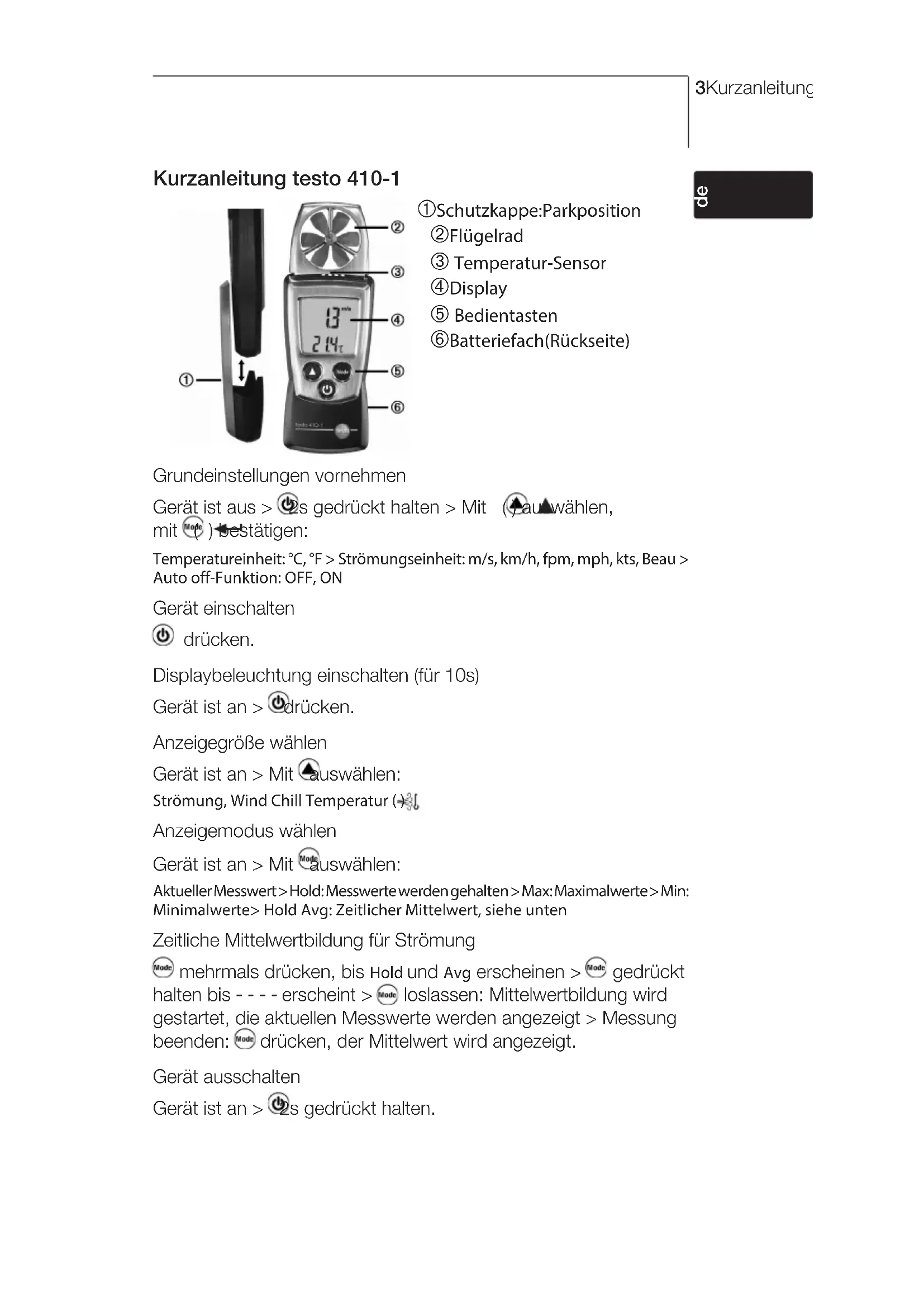

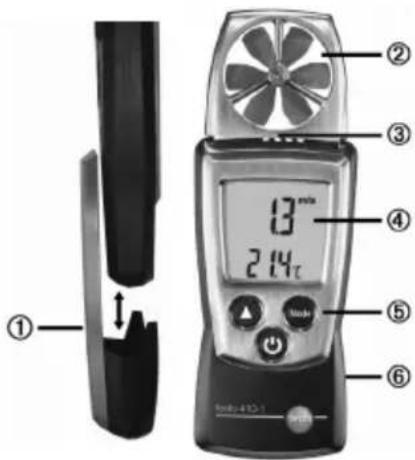

Kurzanleitung testo 410-1

① ② ③ ④ 13° 214℃ ⑤ ⑥

①Schutzkappe:Parkposition

②Flügelrad
③ Temperatur-Sensor
④Display
⑤ Bedientasten
⑥Batteriefach(Rückseite)

Grundeinstellungen vornehmen

Gerät ist aus > ☑s gedrückt halten > Mit ( ) auf wählen, mit ( ) bestätigen:

Temperatureinheit: °C, °F > Strömungseinheit: m/s, km/h, fpm, mph, kts, Beau > Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > 🔍 drücken.

Anzeigegröße wählen

Gerät ist an > Mit ▲auswählen:

Strömung, Wind Chill Temperatur (→)

Anzeigemodus wählen

Gerät ist an > Mit Mode auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte > Hold Avg: Zeitlicher Mittelwert, siehe unten

Zeitliche Mittelwertbildung für Strömung

Mode mehrmals drücken, bis Hold und Avg erscheinen > Mode gedrückt halten bis - - - - erscheint > Mode loslassen: Mittelwertbildung wird gestartet, die aktuellen Messwerte werden angezeigt > Messung beenden: Mode drücken, der Mittelwert wird angezeigt.

Gerät ausschalten

Gerät ist an > ⏻2s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo verwenden.

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

ese

Funktionen und Verwendung

Das testo 410-1 ist ein Strömungs-/Temperatur-Messgerät. Üblicher Verwendungszweck ist die Messung der Luftgeschwindigkeit an Lüftungsauslässen. Ergänzt durch die gleichzeitige Messung der Temperatur können die Klima-bedingungen analysiert werden.

Technische Daten

Messtechnische Daten

• Sensoren: Kunststoff-Flügelrad, NTC-Temperatursensor
• Messgrößen: m/s, km/h, fpm, mph, kts, Beaufort, °C, °F, wind chill
• Messbereiche: 0.4...20 m/s, 80... 4000 fpm, -10...50 °C, 14...122 °F
• Auflösungen: 0.1 m/s, 1 fpm, 0.1 °C, 0.1 °F
• Genauigkeiten (Nenntemperatur 22 °C, ±1 Digit): ±(0.2 m/s+2 % v. Mw.), ±(40 fpm+2 % v. Mw.), ±0.5 °C, ±0.9 °F
• Messrate: 0.5 s

Weitere Gerätedaten

• Schutzart: IP10
- Umgebungsbedingungen: -10...50 °C, 14...122 °F
- Lager-/Transportbedingungen: -40...70 °C, -40...158 °F
- Spannungsversorgung: 2 x 1,5V Typ AAA
- Batteriestandzeit: 100h (ohne Displaybeleuchtung)
- Abmessungen: 133x46x25mm (inkl. Schutzkappe)
- Gewicht: 110g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

• EG-Richtlinie: 2014/30/EU

Produktbeschreibung

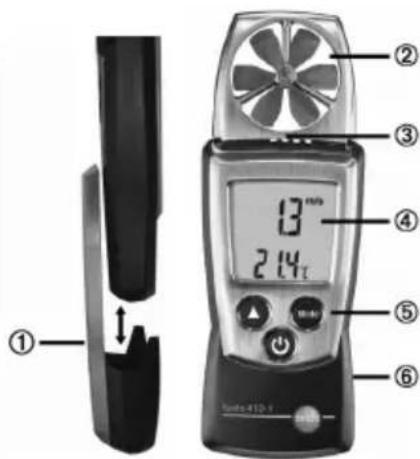

Auf einen Blick

①Schutzkappe:Parkposition
②Flügelrad
③ Temperatur-Sensor
④Display
⑤ Bedientasten
⑥Batteriefach(Rückseite)

Erste Schritte

Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

• Temperatureinheit: °C, °F
• Strömungseinheit: m/s, km/h, fpm, mph, kts, Beau
• Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einschalten des Geräts gedrückt halten, bis im Display und erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 ⚠mahrnals drücken, bis die gewünschte Einstellung blinkt.

3 Mode drücken, um die Eingabe zu bestätigen.

4 Schritte 2 und 3 für alle Funktionen wiederholen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

Zur Gewährleistung korrekter Messwerte: Gerät so ausrichten, dass es von der Rückseite angeströmt wird.

Gerät einschalten:

④ drücken. - Der Messmodus wird geöffnet.

▶ Displaybeleuchtung einschalten

√ Gerät ist eingeschaltet.

① drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

➤ Messgröße wechseln:

i Die Messgröße in der oberen Displayzeile kann gewechselt werden, die untere Displayzeile zeigt immer die Temperatur.

Einstellbare Messgrößen

• Strömung
• Wind Chill Temperatur (): Gefühlte Temperatur (nur abweichend von Umgebungstemperatur bei Temperaturen <10°C/ <50°F und Windgeschwindigkeiten >1,34m/s / >264 fpm)

  Mehrmals drücken, bis gewünschter Messgröße erscheint.

▶ Displayansicht wechseln:

Einstellbare Ansichten

• Aktueller Messwert
• Hold: Messwerte werden gehalten
• Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
• Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
• Hold Avg: Zeitlicher Mittelwert, siehe unten

  mehrmals drücken, bis gewünschte Ansicht erscheint.

Zeitliche Mittelwertbildung für Strömung:

1 Mode mehrmals drücken, bis Hold und Avg im Display erscheinen. Es wird das letzte Ergebnis der Mittelwertbildung angezeigt.
2 Mode gedrückt halten bis - - - erscheint. Durch Loslassen von Mode wird die Mittelwertbildung automatisch gestartet, die aktuellen Messwerte werden angezeigt.
3 Messung beenden: Mr. Drücken. Der Mittelwert wird angezeigt.
4 Für eine weitere Mittelwertbildung: Mode gedrückt halten.
5 Mittelwertbildung beenden: Mod kurz drücken.

Max-/ Min-Werte zurücksetzen:

1 mehrmals drücken, bis gewünschte Ansicht erscheint.
2 Mode gedrückt halten bis ---- erscheint.
3 Schritte 1 und 2 für alle Werte wiederholen, die zurückgesetzt werden sollen.

Gerät ausschalten:

gedrückt halten, bis das Display erlischt.

Produkt instand halten

▶ Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

Fragen und Antworten

Frage Mögliche Ursachen / Lösungen

Hi oder Lo · Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Zulässigen Messbereich einhalten.

Restkapazität <10min: Batterien wechseln.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-daten siehe Internetseite www.testo.com/service-contact.

Notizen10

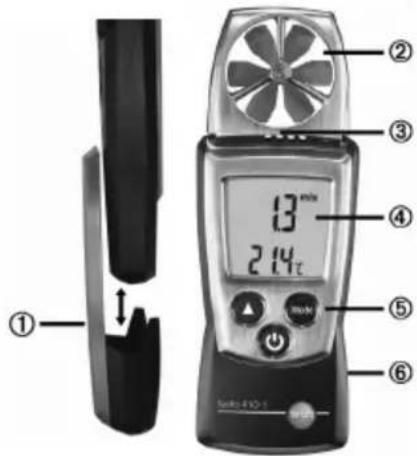

Short manual testo 410-1

① ② ③ ④ 13 214 ⑤ ⑥ Sawiki 4X0-1
