BEDIENUNGSANLEITUNG 425 Testo

Thermisches Anemometer

Thermal anemometer

Allgemeine Hinweise 2

1. Sicherheitshinweise 3
2. Bestimmungsgemäße Verwendung 4
3. Produktbeschreibung 5

3.1 Anzeige- und Bedienelemente 5

3.2 Spannungsversorgung 6

1. Inbetriebnahme 7
2. Bedienung 8

5.1 Fühler anschließen 8
5.2 Gerät ein- / ausschalten 8
5.3 Displaybeleuchtung ein- / ausschalten 8
5.4 Einstellungen vornehmen 9

1. Messen 11
2. Wartung und Pflege 14
3. Fragen und Antworten 15
4. Technische Daten 16
5. Zubehör / Ersatzteile ..... 16

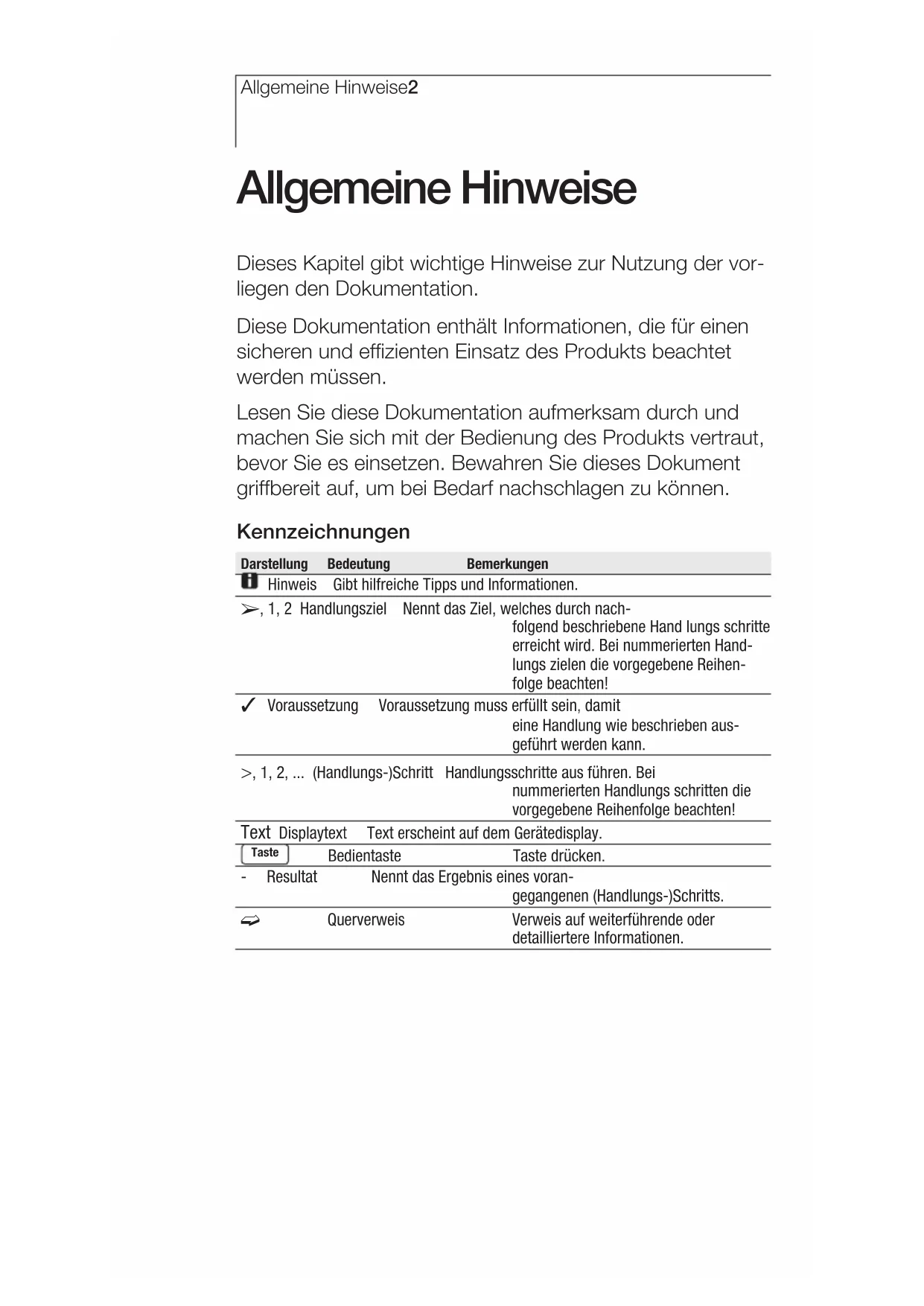

Allgemeine Hinweise

Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vorliegen den Dokumentation.

Diese Dokumentation enthält Informationen, die für einen sicheren und effizienten Einsatz des Produkts beachtet werden müssen.

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können.

Kennzeichnungen

Darstellung	Bedeutung	Bemerkungen
i Hinweis	Gibt hilfreiche Tipps und Informationen.
➢, 1, 2 Handlungsziel	Nennt das Ziel, welches durch nachfolgend beschriebene Hand lungs schritte erreicht wird. Bei nummerierten Hand-lungs zielen die vorgegebene Reihen-folge beachten!
√ Voraussetzung	Voraussetzung muss erfüllt sein, damit eine Handlung wie beschrieben aus-geführt werden kann.
>, 1, 2, ... (Handlungs-)Schritt	Handlungsschritte aus führen. Bei nummerierten Handlungs schritten die vorgegebene Reihenfolge beachten!
Text Displaytext	Text erscheint auf dem Gerätedisplay.
Taste	Bedientaste	Taste drücken.
- Resultat	Nennt das Ergebnis eines voran-gegangenen (Handlungs-)Schritts.
→	Querverweis	Verweis auf weiterführende oder detailliertere Informationen.

1. Sicherheitshinweise

Dieses Kapitel nennt allgemeine Regeln, die für einen sicheren Umgang mit dem Produkt unbedingt beachtet werden müssen.

Personenschäden / Sachschäden vermeiden

Mit dem Messgerät und Fühlern nicht an oder in der Nähe von spannungsführenden Teilen messen.
Das Messgerät / Fühler nie zusammen mit Lösungsmitteln lagern, keine Trockenmittel verwenden.

Produktsicherheit / Gewährleistungsansprüche wahren

Das Messgerät nur innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben.
Das Messgerät nur sach- und bestimmungsgemäß verwenden. Keine Gewalt anwenden.
Handgriffe und Zuleitungen nicht Temperaturen über 70°C aussetzen, wenn diese nicht ausdrücklich für höhere Temperaturen zugelassen sind. Temperaturangaben auf Sonden / Fühlern beziehen sich nur auf den Messbereich der Sensorik.
Das Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der Dokumentation beschrieben ist. Nur Wartungs- und Instandsetzungsarbeiten durchführen, die in der Dokumentation beschrieben sind. Dabei die vor gegebenen Handlungsschritte einhalten. Aus Sicher heits gründen nur Original-Ersatzteile von Testo verwenden.

Fachgerecht entsorgen

Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

2. Bestimmungsgemäße Verwendung

Dieses Kapitel nennt die Anwendungsbereiche, für die das Produkt bestimmt ist.

Setzen Sie das Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen.

Das testo 425 ist ein kompaktes Messgerät zur Messung von Strömungsgeschwindigkeiten und Tempe raturen über eine fest angeschlossene Strömungs- / Temperatur sonde (Hitzdrahtsonde).

Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert:

• Volumenstrommessung an Kanälen
- Strömungsmessung in Räumen
- Temperaturmessung von Strömungen

In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

• In explosionsgefährdeten Bereichen.
• Für diagnostische Messungen im medizinischen Bereich

3. Produktbeschreibung

de

Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und deren Funktionen.

3.1 Anzeige- und Bedienelemente

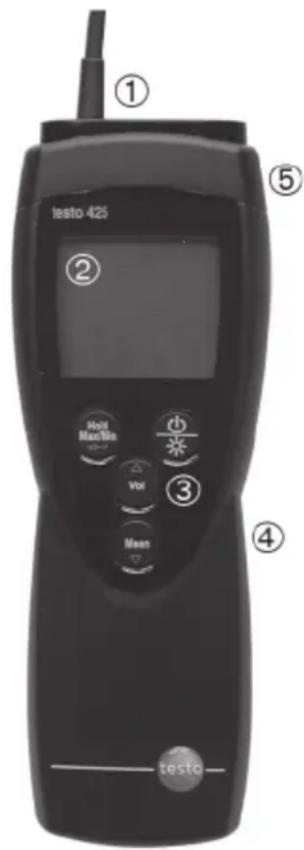

Übersicht

testo 425 ① ② ③ ④ testo

① Fühler
② Display
③ Bedientasten
④ Batteriefach (Rückseite)
⑤ Servicefach (Rückseite)

Tastenfunktionen

Taste	Funktionen
	Gerät	einschalten;Gerät ausschalten (gedrückt halten)
	Displaybeleuchtung ein- / ausschalten
Hold / Max / Min	Messwert halten, Maximal- / Minimal-wert anzeigen
	Konfigurationsmodus öffnen / verlassen(gedrückt halten);Im Konfigurationsmodus:Eingabe bestätigen
	Im	Konfigurationsmodus:Wert erhöhen, Option wählen
	ImKonfigurationsmodus:Wert verringern, Option wählen
	Mepunktuelle und zeitliche Mittelwert-bildung
	Vol	Volumenstrom

3. Produktbeschreibung6

Wichtige Displayanzeigen

Anzeige	Bedeutung
☐	Batteriekapazität (rechts unten im Display):• Im Batteriesymbol leuchten 4 Segmente: Batterie des Geräts ist voll• Im Batteriesymbol leuchten keine Segmente: Batterie des Geräts ist fast leer

3.2 Spannungsversorgung

Die Spannungsversorgung erfolgt über eine 9V Block-batterie (im Lieferumfang) bzw. -akku. Ein Netzbetrieb und das Laden eines Akkus im Gerät sind nicht möglich.

4. Inbetriebnahme

de

Dieses Kapitel beschreibt die Handlungsschritte, die zur Inbetrieb nahme des Produkts erforderlich sind.

▶ Batterie / Akku einlegen:

1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen.
2 Batterie / Akku (9V-Block) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieben.

5. Bedienung

Dieses Kapitel beschreibt die Handlungsschritte, die beim Einsatz des Produkts häufig ausgeführt werden müssen.

5.1 Fühler anschließen

Die benötigten Fühler sind fest angeschlossen bzw. integriert. Ein Anschluss von weiteren Fühlern ist nicht möglich.

5.2 Gerät ein- / ausschalten

▶ Gerät einschalten:

oücken.

- Der thermische Sensor wird aufgeheizt (5s).

- Die Messansicht wird geöffnet: Der aktuelle Messwert wird angzeigt bzw. ---- leuchtet, wenn kein Messwert verfügbar ist.

▶ Gerät ausschalten:

gedrückt halten (ca. 2s) bis die Display-Anzeige erlischt.

5.3 Displaybeleuchtung ein- / ausschalten

▶ Displaybeleuchtung ein- / ausschalten:

√ Das Gerät ist eingeschaltet.

drücken.

5.4 Einstellungen vornehm

1 Konfigurationsmodus öffnen:

√ Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Hold, Max oder Min sind nicht aktiviert.

gedrückt halten (ca. 2s) bis die Anzeige im Display wechselt.

- Das Gerät befindet sich nun im Konfigurationsmodus.

i Mit- kann zur nächsten Funktion gewechselt werden.

Der Konfigurationsmodus kann jederzeit verlassen werden. Dazu gedrückt halten (ca. 2s) bis das Gerät zur Messansicht gewechselt hat. Bereits durchgeführte Änderungen im Konfigurations modus werden dabei gespeichert.

2 Fläche einstellen:

√ Der Konfigurationsmodus ist geöffnet, AREA leuchtet.

Mit △/ die Querschnittsfläche einstellen und mit bestätigen.

3 Absolutdruck einstellen:

Der Absolutdruck ist zur Druckkompensation des Strömungsgeschwindigkeits-Messwerts erforderlich.

Der Absolutdruck muss mit einem separaten Gerät gemessen oder beim zuständigen Wetteramt erfragt werden.
√ Der Konfigurationsmodus ist geöffnet, HPA oder InHG leuchtet.

Mit △/ den Absolutdruck einstellen und mit ← bestätigen.

5. Bedienung10

4 Auto Off einstellen:

√ Der Konfigurationsmodus ist geöffnet, AutoOff blinkt.

Mit △/ die gewünschte Option wählen und mit ← bestätigen:

- on: Das Messgerät schaltet sich nach 10min ohne Tastenbetätigung automatisch aus. Ausnahme: Im Display wird ein festgehaltener Messwert angezeigt (Hold oder Auto Hold leuchten).

- oFF: Das Messgerät schaltet nicht selbständig aus.

5 Einheit einstellen:

√ Der Konfigurationsmodus ist geöffnet, UNIT leuchtet.

1 Mit △ die gewünschte Einheit für obere Zeile (m/s, fpm) einstellen und mit bestätigen.
2 Mit △/ die gewünschte Einheit für untere Zeile einstellen (m³/h, l/s, cfm) und mit bestätigen.

6 Reset durchführen:

√ Der Konfigurationsmodus ist geöffnet, RESET leuchtet.

Mit △/ die gewünschte Option wählen und mit ← bestätigen:

• no: Keinen Reset durchführen.
• Yes: Einen Reset durchführen. Dabei wird das Gerät auf die Werkseinstellungen zurück gesetzt.
• Das Gerät wechselt zurück zur Messansicht.

6. Messen

Dieses Kapitel beschreibt die Handlungsschritte, die zur Durch führung von Messungen mit dem Produkt erforderlich sind.

➤ Messung durchführen:

√ Das Gerät ist eingeschaltet und befindet sich in der Mess ansicht.

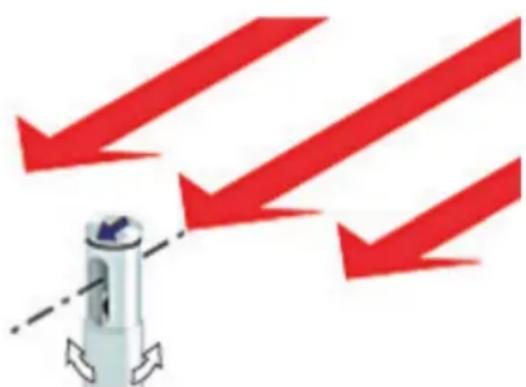

Fühler positionieren.

Die Pfeilmarkierung auf dem Sondenkopf muss in Strömungsrichtung zeigen. Der richtige Messwert wird durch leichtes Hin- und Herdrehen, bis der Maximalwert angezeigt wird, ermittelt.

- Messwerte im Display ablesen.

▶ Messkanal-Anzeige wechseln:

Zwischen der Anzeige von Temperatur (°C, °F) und berechnetem Volumenstrom (m³/h, l/s, cfm) wechseln: Vol drücken.

6. Messen12

➢ Messwert halten, Maximal- / Minimalwert anzeigen:

Der aktuelle Messwert kann festgehalten werden. Die Maximal- und Minimalwerte (seit dem letzten Einschalten des Geräts) können angezeigt werden.

Hold / Mohn mehrmals drücken, bis der gewünschte Wert angezeigt wird.

• Es wird rollierend angezeigt:
  · Hold: festgehaltener Messwert
  · Max: Maximalwert
  · Min: Minimalwert
• Aktueller Messwert

Maximal- / Minimalwerte zurücksetzen:

Die Maximal- / Minimalwerte aller Kanäle können auf den aktuellen Messwert zurückgesetzt werden.

1 Hold / Max / Min mehrmals drücken, bis Max oder Min leuchtet.
2 Hold / Max/Min gebrückt halten (ca. 2s).

- Alle Maximal- bzw. Minimalwerte werden auf den aktuellen Messwert zurückgesetzt.

➢ Punktuelle Mittelwertbildung durchführen:

√ Hold, Max oder Min sind nicht aktiviert.

1 drücken.

• Mean leuchtet.
• Die Anzahl der aufgenommenen Messwerte wird in der oberen Zeile angezeigt, der aktuelle Messwert wird in der unteren Zeile angezeigt.

Option:

Zwischen der Anzeige von Temperatur (°C, °F), Strömung (m/s, fpm) und berechnetem Volumenstrom (m³/h, l/s, cfm) wechseln: Vol drücken.

2 Messwerte (in gewünschter Anzahl) aufnehmen:

(mehrmals) drücken.

3 Messung beenden und Mittelwert berechnen:

Mean drücken.

- Mean blinkt. Der berechnete Punktuelle Mittelwert wird angezeigt.

4 Zurück zur Messansicht wechseln: Meilücken.

▶ Zeitliche Mittelwertbildung durchführen:

√ Hold, Max oder Min sind nicht aktiviert.

1 Myeimal drücken.

- Mean leuchtet.

- Die verstrichene Messzeit (mm:ss) wird in der oberen Zeile angezeigt, der aktuelle Messwert wird in der unteren Zeile angezeigt.

Option:

Zwischen der Anzeige von Temperatur (°C, °F), Strömung (m/s, fpm) und berechnetem Volumenstrom (m³/h, l/s, cfm) wechseln: Vol drücken.

2 Messung starten←drücken.

3 Messung unterbrechen / weiterführen: Jeweils drücken.

4 Messung beenden und Mittelwert berechnen: Mean drücken.

- Mean blinkt. Der berechnete Zeitliche Mittelwert wird angezeigt.

5 Zurück zur Messansicht wechseln: Mrücken.

e

7. Wartung und Pflege

Dieses Kapitel beschreibt die Handlungsschritte, die zur Erhaltung der Funktionsfähigkeit und zur Verlängerung der Lebensdauer des Produkts beitragen.

▶ Gehäuse reinigen:

Das Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

▶ Batterie / Akku wechseln:

√ Das Gerät ist ausgeschaltet.

1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen.

2 Verbrauchte Batterie / leeren Akku herausnehmen und neue Batterie / neuen Akku (9V-Block) einlegen. Polung beachten!

3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieben.

8. Fragen und Antworten

de

Dieses Kapitel gibt Antworten auf häufig gestellte Fragen.

Frage	Mögliche Ursachen	Mögliche Lösung
	leuchtet (rechts untenim Display). fast leer.	Batterie des Geräts istwechseln.
Gerät schaltet sichselbständig aus. ist eingeschaltet.Batterie ist zu gering.
Anzeige: ----	-FühlerbruchIhren Händler oder den
Displayanzeige reagiertträge ist sehr niedrig.	Umgebungstemperatur erhöhen.	Umgebungstemperatur
Anzeige: uuuuu	Zulässiger Messbereichwurde unterschritten.	Zulässigen Messbereich einhalten.
Anzeige: 00000	Zulässiger Messbereichwurde überschritten.	Zulässigen Messbereich einhalten.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kunden-dienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact.

9. Technische Daten

Eigenschaft	Werte
MessgrößenTemperatur (°C / °F)	Strömung (m/s, fpm)
Messbereich-20...+70 °C / -4...+158°F	0...+20m/s
Auflösung0.1°C / 0.1°F	0.01m/s
Genauigkeit ±0.03m/s+5% v. Mw.(± 1 Digit) ±0.5°C / ±0.9°F (0...+60.0°C / +32...+140°F)±0.7°C / ±1.3°F (restlicher Bereich)
Fühler Teleskop- Strömungs- / Temperatursonde (Hitzdraht-sonde) mit NTC-Temperatursensor (fest angeschlossen)
Messrate	2/s
Betriebstemperatur -20...+50°C / -4...+122°F
Lagertemperatur -40...+85°C / -40...+185°F
Stromversorgung 1 x 9V Blockbatterie / -akku
Standzeit	ca. 20h
Schutzart mit TopSafe (Zubehör): IP 65
EG-Richtlinie	2004/108/EG
Garantie	2 Jahre

10. Zubehör / Ersatzteile

Bezeichnung	Artikel-Nr.
TopSafe testo 425, schützt vor Stoß und Schmutz 0516 0221

Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com
