4102 - Anemometer Testo - Kostenlose Bedienungsanleitung

Produkttyp	Kombinierter Anemometer (Durchflussmesser, Hygrometer, Thermometer)
Marke	Testo
Modell	4102
Abmessungen	133 x 46 x 25 mm (inkl. Schutzkappe)
Gewicht	110 g (inkl. Batterien und Schutzkappe)
Stromversorgung	2 Batterien 1,5 V Typ AAA
Batterielebensdauer	Ca. 60 h (ohne Displaybeleuchtung)
Messbereiche - Luftgeschwindigkeit	0,4 ... 20 m/s; 80 ... 4000 fpm
Messbereiche - Temperatur	-10 ... 50 °C; 14 ... 122 °F
Messbereiche - Feuchte	0 ... 100 %rF
Auflösung - Luftgeschwindigkeit	0,1 m/s; 1 fpm
Auflösung - Temperatur	0,1 °C; 0,1 °F
Auflösung - Feuchte	0,1 %rF
Genauigkeit - Luftgeschwindigkeit	±(0,2 m/s + 2 % des Messwerts); ±(40 fpm + 2 %)
Genauigkeit - Temperatur	±0,5 °C; ±0,9 °F
Genauigkeit - Feuchte	±2,5 %rF (5 ... 95 %rF)
Hauptfunktionen	Messung von Luftstrom, Temperatur, Feuchte, Taupunkt, Feuchtkugeltemperatur, Windchill, Min/Max-Werte, Hold, Zeitmittelwert
Display	Digitaldisplay mit Beleuchtung (10 s)
Schutzart	IP10
Betriebstemperatur	-10 ... 50 °C; 14 ... 122 °F
Lagertemperatur	-40 ... 70 °C; -40 ... 158 °F
Wartung	Gehäuse mit einem feuchten Tuch (Seifenwasser) reinigen; keine Lösungsmittel verwenden
Sicherheit	Gemäß den technischen Daten verwenden; nicht zusammen mit Lösungsmitteln oder Säuren lagern
Ersatzteile und Reparatur	Nur Original-Ersatzteile von Testo verwenden; Testo-Kundendienst kontaktieren
Allgemeine Informationen	Entspricht der Richtlinie 2014/30/EU

Häufig gestellte Fragen - 4102 Testo

Wie schalte ich das Testo 4102 Anemometer ein?

Drücken Sie kurz die Taste ⏻ (Ein/Aus), um das Gerät einzuschalten. Das Display leuchtet auf und der Messmodus wird geöffnet.

Wie ändere ich die Maßeinheit (m/s, km/h, etc.)?

Schalten Sie das Gerät aus, halten Sie dann die Taste 2 Sekunden lang gedrückt, um in den Konfigurationsmodus zu gelangen. Verwenden Sie die Taste ▲, um die gewünschte Einheit auszuwählen (m/s, km/h, fpm, mph, kts, Beaufort), und bestätigen Sie mit der Taste Mode.

Was tun, wenn das Display 'Lo' oder 'Hi' anzeigt?

Die Werte 'Lo' oder 'Hi' zeigen an, dass die Messung außerhalb des zulässigen Bereichs liegt. Überprüfen Sie, ob die Luftgeschwindigkeit zwischen 0,4 und 20 m/s, die Temperatur zwischen -10 und 50 °C und die Feuchte zwischen 0 und 100 %rF liegt. Wenn das Problem weiterhin besteht, wechseln Sie die Batterien.

Wie aktiviere ich die Displaybeleuchtung?

Wenn das Gerät eingeschaltet ist, drücken Sie die Taste ⏻, um die Displaybeleuchtung einzuschalten. Sie schaltet sich nach 10 Sekunden Inaktivität automatisch aus.

Wie wechsle ich die Batterien des Testo 4102?

Schieben Sie den Deckel des Batteriefachs (auf der Rückseite) nach unten, um es zu öffnen. Entfernen Sie die alten Batterien und legen Sie zwei neue 1,5 V Batterien vom Typ AAA unter Beachtung der Polarität ein. Schließen Sie den Deckel, indem Sie ihn nach oben schieben.

Wie führe ich eine zeitliche Mittelwertmessung des Durchflusses durch?

Drücken Sie mehrmals Mode, bis 'Hold' und 'Avg' angezeigt werden. Halten Sie Mode gedrückt, bis '- - - -' erscheint, und lassen Sie dann los: Die Mittelwertmessung startet. Zum Beenden drücken Sie Mode; der berechnete Mittelwert wird angezeigt.

Wie zeige ich die Maximal- und Minimalwerte an?

Drücken Sie mehrmals die Auswahltaste (▼/▲), bis 'Max' oder 'Min' angezeigt wird. Um diese Werte zurückzusetzen, halten Sie Mode gedrückt, bis '- - - -' erscheint.

Welcher Batterietyp wird verwendet und wie lange hält die Batterie?

Verwenden Sie zwei 1,5 V Alkalibatterien vom Typ AAA. Die Batterielebensdauer beträgt ca. 60 Stunden ohne Nutzung der Displaybeleuchtung.

Wie reinige ich das Anemometer?

Reinigen Sie das Gehäuse mit einem feuchten Tuch (Seifenwasser). Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel, da diese das Gerät beschädigen könnten.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst den Zustand der Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Batterien mit der richtigen Polarität eingelegt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Testo Kundendienst.

BEDIENUNGSANLEITUNG 4102 Testo

Bedienungsanleitung de....3 - 9

Instruction manual en....11 - 17

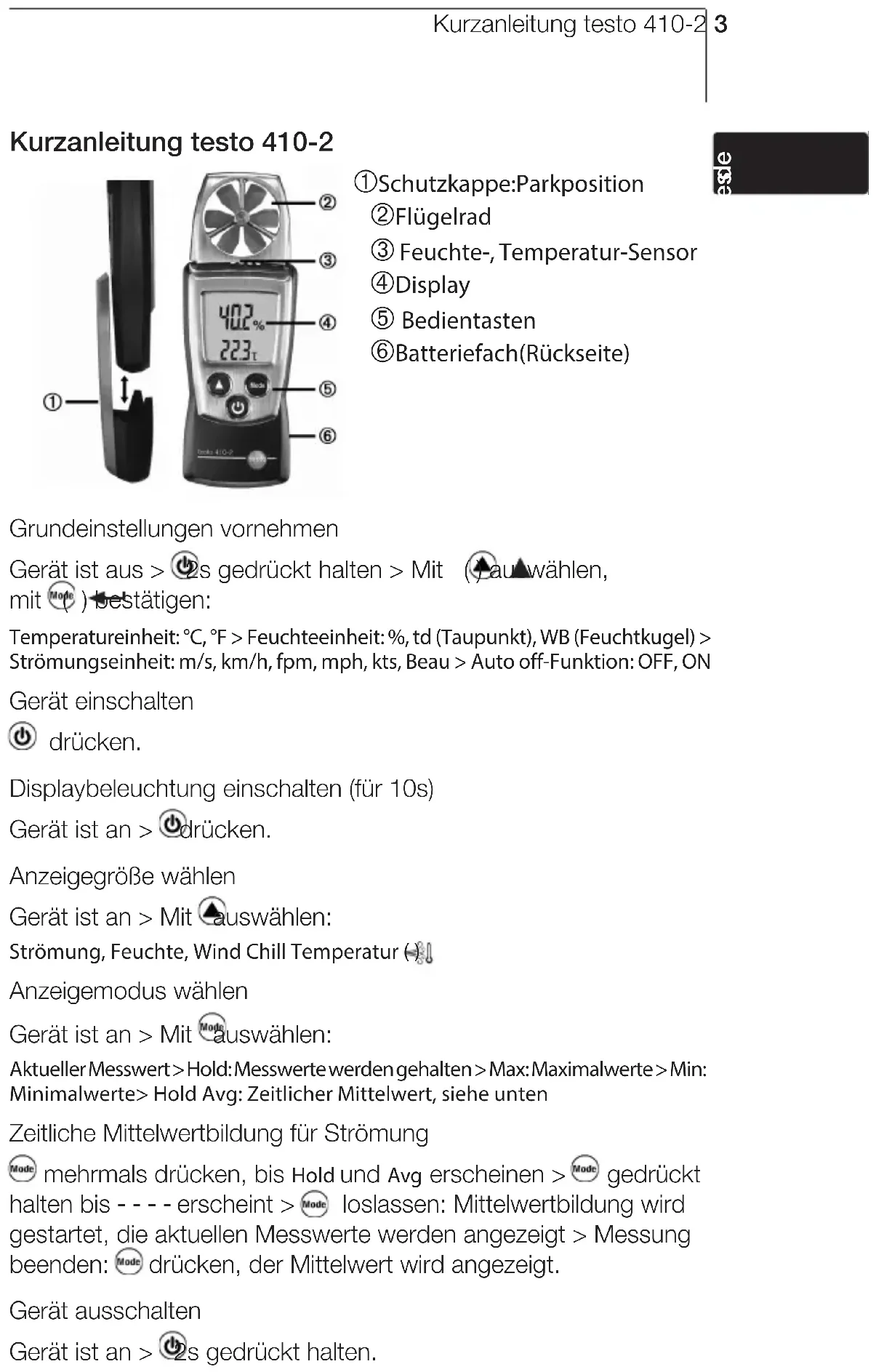

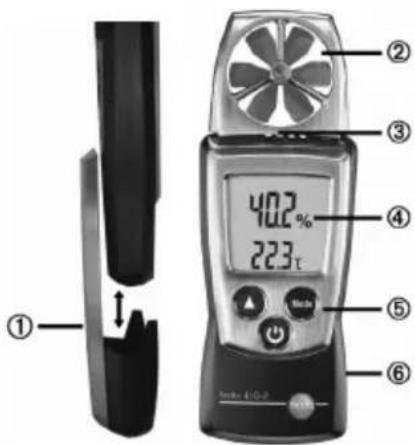

Kurzanleitung testo 410-2

① ② ③ ④ 40.2% 22.3T ⑤ ⑥ Note 410-2

①Schutzkappe:Parkposition

②Flügelrad
③ Feuchte-, Temperatur-Sensor
④Display
⑤ Bedientasten
⑥Batteriefach(Rückseite)

Grundeinstellungen vornehmen

Gerät ist aus > ☑s gedrückt halten > Mit ( )auwählen, mit ( ) bestätigen:

Temperatureinheit: °C, °F > Feuchteeinheit: %, td (Taupunkt), WB (Feuchtkugel) > Strömungseinheit: m/s, km/h, fpm, mph, kts, Beau > Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > 📍drücken.

Anzeigegröße wählen

Gerät ist an > Mit auswählen:

Strömung, Feuchte, Wind Chill Temperatur ( )

Anzeigemodus wählen

Gerät ist an > Mit Mode auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte > Hold Avg: Zeitlicher Mittelwert, siehe unten

Zeitliche Mittelwertbildung für Strömung

Mode mehrmals drücken, bis Hold und Avg erscheinen > Mode gedrückt halten bis - - - erscheint > Mode loslassen: Mittelwertbildung wird gestartet, die aktuellen Messwerte werden angezeigt > Messung beenden: Mode drücken, der Mittelwert wird angezeigt.

Gerät ausschalten

Gerät ist an > ⏻2s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo verwenden.
Verwenden Sie das Gerät nicht in verschmutzter Umgebung (stark staubig, Öl, Fremdstoffe, flüchtige Chemikalien).

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

ese

Funktionen und Verwendung

Das testo 410-2 ist ein Strömungs-/Feuchte-/Temperatur-Messgerät. Üblicher Verwendungszweck ist die Messung der Luftgeschwindigkeit an Lüftungsauslässen. Ergänzt durch die gleichzeitige Messung von Feuchte und Temperatur können die Klimabedingungen analysiert werden.

Technische Daten

Messtechnische Daten

• Sensoren: Kunststoff-Flügelrad, Testo-Feuchtesensor, NTC-Temperatursensor
• Messgrößen: m/s, km/h, fpm, mph, kts, Beaufort, °C, °F, wind chill, %rH, wet bulb, td
• Messbereiche: 0.4...20 m/s, 80... 4000 fpm, -10...50 °C, 14...122 °F, 0...100 %rH
• Auflösungen: 0.1 m/s, 1 fpm 0.1 °C, 0.1 °F, 0.1 %rH
• Genauigkeiten (Nenntemperatur 25 °C, ±1 Digit): ±(0.2 m/s+2 % v. Mw.), ±(40 fpm+2 % v. Mw.), ±0.5 °C, ±0.9 °F, ±2.5 %rH (5...95 %rH) Langzeitstabilität: ±1 %rF / Jahr
• Messrate: 0.5 s, Feuchte: 1s

Weitere Gerätedaten

• Schutzart: IP10
- Umgebungsbedingungen: -10...50 °C, 14...122 °F
- Lager-/Transportbedingungen: -40...70 °C, -40...158 °F
• Temperaturkoeffizient: typ (k=1) 0,06 %rF / K
- Spannungsversorgung: 2 x 1,5V Typ AAA
- Batteriestandzeit: 60 h (ohne Displaybeleuchtung)
- Abmessungen: 133x46x25mm (inkl. Schutzkappe)
- Gewicht: 110g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

• EG-Richtlinie: 2014/30EG

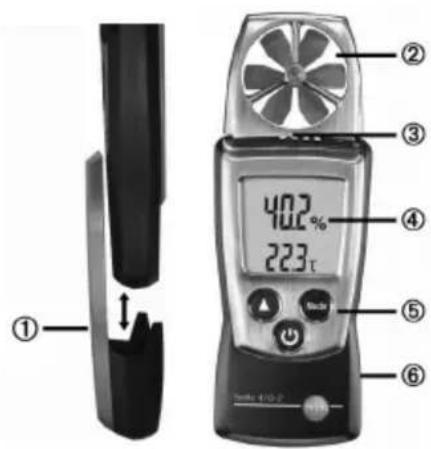

Produktbeschreibung

①Schutzkappe:Parkposition
②Flügelrad
③ Feuchte-, Temperatur-Sensor
④Display
⑤ Bedientasten
⑥Batteriefach(Rückseite)

Erste Schritte

▶ Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

• Temperatureinheit: °C, °F
• Feuchteeinheit: %, td (Taupunkt), WB (Feuchtkugel)
• Strömungseinheit: m/s, km/h, fpm, mph, kts, Beau
• Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einschalten des Geräts gedrückt halten, bis im Display und erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 ⚠mahrnals drücken, bis die gewünschte Einstellung blinkt.

3 📂 drücken, um die Eingabe zu bestätigen.

4 Schritte 2 und 3 für alle Funktionen wiederholen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

Zur Gewährleistung korrekter Messwerte:

• Gerät so ausrichten, dass es von der Rückseite angeströmt wird.
• Die Messung verfälschende Temperatur-/ Feuchtequellen (z. B. Hände) vom Sensor fernhalten.

▶ Gerät einschalten:

drücken.
- Der Messmodus wird geöffnet.

▶ Displaybeleuchtung einschalten

√ Gerät ist eingeschaltet.

drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

➤ Messgröße wechseln:

i Die Messgröße in der oberen Displayzeile kann gewechselt werden, die untere Displayzeile zeigt immer die Temperatur.

Einstellbare Messgrößen

• Strömung
• Feuchte
• Wind Chill Temperatur (): Gefühlte Temperatur (bei Temperaturen <10°C / <50°F und Windgeschwindigkeiten >1,34m/s / >264 fpm)

  Mehrmals drücken, bis gewünschte Messgröße erscheint.

▶ Displayansicht wechseln:

Einstellbare Ansichten

• Aktueller Messwert
• Hold: Messwerte werden gehalten
• Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
• Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
• Hold Avg: Zeitlicher Mittelwert, siehe unten

  mehrmals drücken, bis gewünschte Ansicht erscheint.

Produkt verwenden8

Zeitliche Mittelwertbildung für Strömung:

1 Mode mehrmals drücken, bis Hold und Avg im Display erscheinen. Es wird das letzte Ergebnis der Mittelwert bildung angezeigt.

2 Mode gedrückt halten bis - - - erscheint. Durch Loslassen von

Mode wird die Mittelwertbildung automatisch gestartet, die aktuellen Messwerte werden angezeigt.

3 Messung beenden: Mod drücken. Der Mittelwert wird angezeigt.

4 Für eine weitere Mittelwertbildung: Mode gedrückt halten

5 Mittelwertbildung beenden: Mod kurz drücken.

Max-/ Min-Werte zurücksetzen:

1 mehrmals drücken, bis gewünschte Ansicht erscheint.

2 Mode gedrückt halten bis - - - - erscheint.

3 Schritte 1 und 2 für alle Werte wiederholen, die zurückgesetzt werden sollen.

Gerät ausschalten:

gedrückt halten, bis das Display erlischt.

Gerät ausschalten:

gedrückt halten, bis das Display erlischt.

Produkt instand halten

▶ Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

Fragen und Antworten

Frage Mögliche Ursachen / Lösungen
Hi oder Lo · Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Zulässigen Messbereich einhalten.
.	Restkapazität <10min: Batterien wechseln.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-daten siehe Internetseite www.testo.com/service-contact.

Notizen10

Short manual testo 410-2

① ② ③ ④ 40.2% 22.3 ℃ ⑤ ⑥ Balance 410-2
