Tipo di prodotto	Anemometro combinato (flussometro, igrometro, termometro)
Marca	Testo
Modello	4102
Dimensioni	133 x 46 x 25 mm (incl. coperchio di protezione)
Peso	110 g (incl. batterie e coperchio di protezione)
Alimentazione	2 batterie 1,5 V tipo AAA
Durata delle batterie	Circa 60 h (senza retroilluminazione dello schermo)
Campi di misura - Velocità dell'aria	0,4 ... 20 m/s ; 80 ... 4000 fpm
Campi di misura - Temperatura	-10 ... 50 °C ; 14 ... 122 °F
Campi di misura - Umidità	0 ... 100 %UR
Risoluzione - Velocità dell'aria	0,1 m/s ; 1 fpm
Risoluzione - Temperatura	0,1 °C ; 0,1 °F
Risoluzione - Umidità	0,1 %UR
Precisione - Velocità dell'aria	±(0,2 m/s + 2 % del valore misurato) ; ±(40 fpm + 2 %)
Precisione - Temperatura	±0,5 °C ; ±0,9 °F
Precisione - Umidità	±2,5 %UR (5 ... 95 %UR)
Funzioni principali	Misurazione della portata d'aria, temperatura, umidità, punto di rugiada, bulbo umido, Wind Chill, valori min/max, mantenimento, media temporale
Display	Schermo digitale con retroilluminazione (10 s)
Tipo di protezione	IP10
Temperatura di utilizzo	-10 ... 50 °C ; 14 ... 122 °F
Temperatura di stoccaggio	-40 ... 70 °C ; -40 ... 158 °F
Manutenzione	Pulire la custodia con un panno umido (acqua saponata); non usare solventi
Sicurezza	Utilizzare secondo le specifiche tecniche; non conservare con solventi o acidi
Ricambi e riparabilità	Utilizzare solo ricambi originali Testo; contattare il servizio clienti Testo
Informazioni generali	Conforme alla direttiva 2014/30/UE

Domande frequenti - 4102 Testo

Come accendere l'anemometro Testo 4102?

Premere brevemente il tasto ⏻ (accensione/spegnimento) per accendere l'apparecchio. Lo schermo si accende e si apre la modalità di misura.

Come cambiare l'unità di misura (m/s, km/h, ecc.)?

Spegnere l'apparecchio, quindi tenere premuto il tasto per 2 secondi per entrare in modalità configurazione. Utilizzare il tasto ▲ per selezionare l'unità desiderata (m/s, km/h, fpm, mph, kts, Beaufort) e confermare con il tasto Mode.

Cosa fare se lo schermo visualizza 'Lo' o 'Hi'?

I valori 'Lo' o 'Hi' indicano che la misura è al di fuori del campo consentito. Verificare che la velocità dell'aria sia compresa tra 0,4 e 20 m/s, la temperatura tra -10 e 50 °C e l'umidità tra 0 e 100 %UR. Se il problema persiste, sostituire le batterie.

Come attivare la retroilluminazione dello schermo?

Quando l'apparecchio è acceso, premere il tasto ⏻ per accendere l'illuminazione dello schermo. Si spegne automaticamente dopo 10 secondi di inattività.

Come sostituire le batterie del Testo 4102?

Far scorrere il coperchio del vano batteria (sul retro) verso il basso per aprirlo. Rimuovere le batterie usate e inserire due batterie nuove 1,5 V tipo AAA rispettando la polarità. Richiudere il coperchio facendolo scorrere verso l'alto.

Come effettuare una misura della media temporale della portata?

Premere più volte Mode fino a visualizzare 'Hold' e 'Avg'. Tenere premuto Mode fino alla visualizzazione di '- - - -', quindi rilasciare: la misura della media inizia. Per terminare, premere Mode; viene visualizzata la media calcolata.

Come visualizzare i valori massimi e minimi?

Premere più volte il tasto di selezione (▼/▲) fino a visualizzare 'Max' o 'Min'. Per reimpostare questi valori, tenere premuto Mode fino alla visualizzazione di '- - - -'.

Che tipo di batteria usare e qual è la durata?

Utilizzare due batterie alcaline 1,5 V tipo AAA. La durata è di circa 60 ore senza l'uso della retroilluminazione.

Come pulire l'anemometro?

Pulire la custodia con un panno umido (acqua saponata). Non utilizzare mai solventi o detergenti aggressivi, poiché potrebbero danneggiare l'apparecchio.

Cosa fare se l'apparecchio non si accende?

Controllare prima lo stato delle batterie: sostituirle se necessario. Assicurarsi che le batterie siano inserite con la polarità corretta. Se il problema persiste, contattare il servizio post-vendita Testo.

MANUALE UTENTE 4102 Testo

Manuale di istruzioni it

Manuale di istruzioni it....35 - 41

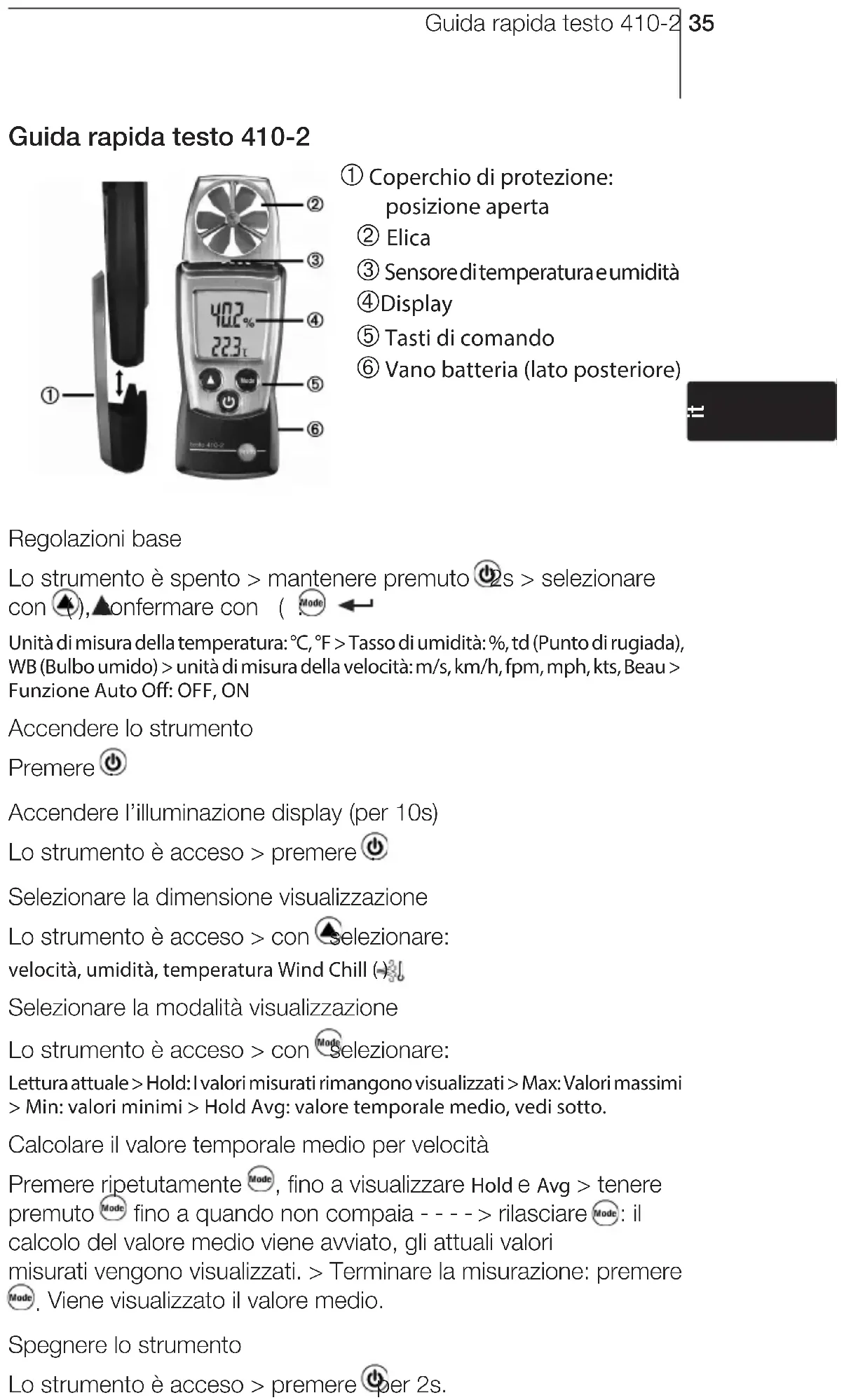

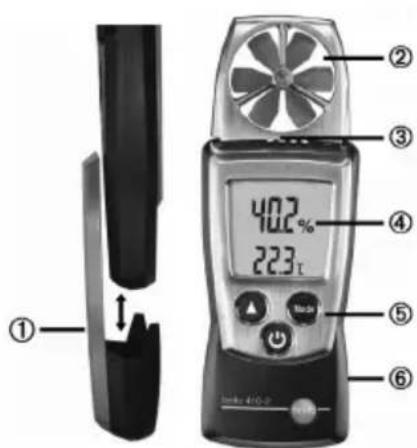

Guida rapida testo 410-2

① ② ③ ④ 40.2% 223℃ ⑤ ⑥ Ballo 410-2

① Coperchio di protezione: posizione aperta

② Elica
③ Sensoreditemperatura e umidità
④Display
⑤ Tasti di comando
⑥ Vano batteria (lato posteriore)

Regolazioni base

Lo strumento è spento > mantenere premuto ⏻s > selezionare con ⚠), ▲onfermare con ( Mode ←

Unità di misura della temperatura: °C, °F > Tasso di umidità: %, td (Punto di rugiada), WB (Bulbo umido) > unità di misura della velocità: m/s, km/h, fpm, mph, kts, Beau > Funzione Auto Off: OFF, ON

Accendere lo strumento

Premere

Accendere l'illuminazione display (per 10s)

Lo strumento è acceso > premere ⏻

Selezionare la dimensione visualizzazione

Lo strumento è acceso > con ⚠ selezionare: velocità, umidità, temperatura Wind Chill (→)

Selezionare la modalità visualizzazione

Lo strumento è acceso > con Mode selezionare:

Lettura attuale > Hold: I valori misurati rimangono visualizzati > Max: Valori massimi > Min: valori minimi > Hold Avg: valore temporale medio, vedi sotto.

Calcolare il valore temporale medio per velocità

Premere ripetutamente Mode, fino a visualizzare Hold e Avg > tenere premuto Mode fino a quando non compaia - - - - > rilasciare Mode: il calcolo del valore medio viene avviato, gli attuali valori misurati vengono visualizzati. > Terminare la misurazione: premere Mode. Viene visualizzato il valore medio.

Spegnere lo strumento

Lo strumento è acceso > premere ⏻ per 2s.

Sicurezza e ambiente

In questo manuale

Leggere attentamente il presente manuale per acquisire familiarità con lo strumento prima della messa in funzione. Conservare il manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale al successivo utente dello strumento.

Osservare attentamente le informazioni accompagnate dai seguenti simboli:

Note importanti.

Evitare danni personali / e materiali

Utilizzare lo strumento solo per gli scopi previsti e conformemente ai parametri indicati nei dati tecnici. Non forzare lo strumento.
Non stoccare lo strumento insieme a solventi, soluzioni acide o altre sostanze aggressive.
Eseguire esclusivamente gli interventi di manutenzione e riparazione descritti nel manuale, rispettando le fasi di lavoro descritte. Utilizzare solo parti di ricambio originali Testo.
Non utilizzare il dispositivo in un ambiente inquinato (fortemente polveroso, olio, corpi estranei, sostanze chimiche volatili).

Proteggere l'ambiente

Smaltire le batterie ricaricabili difettose o le batterie esaurite negli appositi contenitori.
Rispedire lo strumento direttamente a Testo al termine della sua vita operativa. Testo provvederà a smaltirlo nel rispetto dell'ambiente.

Descrizione delle prestazioni

Funzioni e utilizzo

Testo 410-2 è uno strumento per la misura di velocità aria/umidità/temperatura. Lo scopo di utilizzo più diffuso è la misurazione della velocità dell'aria degli impianti di ventilazione. Le condizioni climatiche possono essere analizzate mediante la misurazione contemporanea dell'umidità e della temperatura.

it

Dati tecnici di misurazione

Dati tecnici di misurazione

• Sensori: elica in plastica, sensore umidità Testo, sensore temperatura NTC
• Unità di misura: m/s, km/h, fpm, mph, kts, Beaufort, °C, °F, wind chill, %rH, wet bulb, td
• Campo di misura: 0.4...20 m/s, 80... 4000 fpm, -10...50 °C, 14...122 °F, 0...100 %rH
• Risoluzioni: 0.1 m/s, 1 fpm 0.1 °C, 0.1 °F, 0.1 %rH
• Precisione (a temperatura nominale 25 °C, ±1 Digit): ±(0.2 m/s+2 % del v. m.), ±(40 fpm+2 % del v. m.), ±0.5 °C, ±0.9 °F, ±2.5 %rH (5...95 %rH) Stabilità a lungo termine: ±1 %rF / anno

- Velocità di misurazione: 0.5 s, umidità: 1s

Altri dati

• Classe di protezione: IP10
• Condizioni ambientali: -10...50 °C, 14...122 °F
• Condizioni di stoccaggio/trasporto: -40...70 °C, -40...158 °F
• Coefficiente di temperatura: tipo (k=1) 0,06 %rF / K
• Alimentazione: 2 x 1,5V Tipo AAA
• Durata batteria: 60 h (senza illuminazione display)
• Dimensioni: 133x46x25 mm (incl. coperchio di protezione)
• Peso: 110 g (incl. batterie e coperchio di protezione)

Direttive, norme e collaudi

• Direttiva CE: 2014/30/UE

Descrizione del prodotto

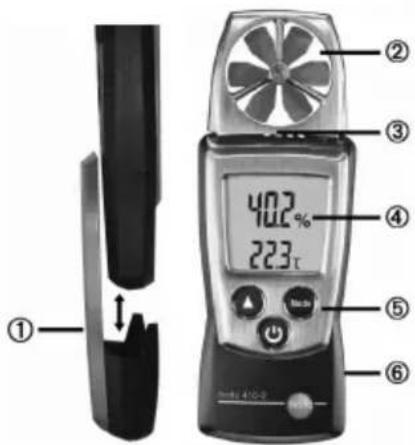

Panoramica

① Coperchio di protezione: posizione aperta
② Elica
③ Sensore di temperatura e umidità
④Display
⑤ Tasti di comando
⑥ Vano batteria (lato posteriore)

Prima di utilizzare lo strumento

➤ Inserire le batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.
2 Inserire le batterie (2x 1,5V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.

➢ Regolazioni base (modalità configurazione):

Funzioni regolabili

• Unità di misura della temperatura: °C, °F
• Tasso di umidità: %, td (punto di rugiada), WB (bulbo umido)
• Unità di misura della velocità: m/s, km/h, fpm, mph, kts, Beau
• Funzione Auto Off: OFF, ON (acceso-se nessun tasto viene attivato, lo strumento si spegne automaticamente dopo 10 minuti)

1 All'accensione dello strumento, tenere premuto anché sul display non compare ▲ (modalità configurazione).

- Viene visualizzata la funzione regolabile. L'impostazione attuale lampeggia.

2 Premere ⬆ più volte (▲), finché l'impostazione desiderata non lampeggia.

3 Premere Mode (←) per confermare l'inserimento.

4 Ripetere le fasi 2 e 3 per tutte le funzioni. - Lo strumento passa alla modalità di misura.

Utilizzare il prodotto

Per garantire letture corrette:

- Orientare lo strumento in modo che il flusso provenga dal lato posteriore.

- Tenere lontane dal sensore fonti di calor e umidità (ad es. mani) che potrebbero alterare la misurazione.

Accendere lo strumento:

Premere ⏻. - La modalità di misura si attiva.

▶ Accendere l'illuminazione del display

√ Lo strumento è acceso.

Premere ⏻.

- L'illuminazione del display si spegne automaticamente dopo 10 secondi dall'ultima attivazione di un tasto.

▶ Cambiare l'unità di misura:

È possibile cambiare l'unità di misura nel rigo superiore del display, il rigo inferiore mostra sempre la temperatura.

Unità di misura regolabile

• Velocità
  • Umidità
• Temperatura di Wind Chill ( ) : Temperatura percepita (per temperature <10 °C / <50 °F e per velocità del vento >1,34 m/s / >264 fpm)

  Premere ripetutamente ⚠ino a visualizzare l'unità di misura desiderata.

➢ Cambiare la modalità del display:

Modalità regolabili

• Lettura attuale
• Hold: I valori misurati rimangono visualizzati
• Max: Valori massimi dall'ultima accensione o dall'ultimo reset.
• Min: Valori minimi dall'ultima accensione o dall'ultimo reset.
• Hold Avg: Valore temporale medio, vedi sotto.

  Premere ripetutamente, fino a visualizzare la modalità desiderata.

➢ Calcolare il valore temporale medio per velocità:

1 Premere più volte ino a quando non compaiano sul display Hold e Avg. Viene visualizzato il risultato dell'ultimo calcolo del valore medio.
2 Tenere premuto 📂 finché non compare - - - . Rilasciando 📂 viene avviato automaticamente il calcolo del valore medio, gli attuali valori misurati vengono visualizzati.
3 Per terminare la misurazione: premere Mode Viene visualizzato il valore medio.
4 Per un ulteriore calcolo del valore medio: mantenere premuto Mode
5 Per terminare il calcolo del valore medio: premere brevemente Mode

➢ Resettare i valori massimi/minimi:

1 Premere ripetutamente, fino a visualizzare la modalità desiderata.
2 Tenere premuto MoB finché non compare - - - .
3 Ripetere le fasi 1 e 2 per tutti i valori da resettare.

➤ Spegnere lo strumento:

Tenere premuto 📍inché il display non si spegne.

Manutenzione del prodotto

➤ Sostituzione delle batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.
2 Smaltire le batterie usate e inserire le batterie nuove (2x 1,5 V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.

Pulizia dell'alloggiamento:

Pulire l'alloggiamento con un panno umido (acqua saponata). Non utilizzare detergenti aggressivi o solventi!

Consigli e risoluzione dei problemi

Domande e risposte

Domanda Possibile causa / Soluzioni

Hi o Lo · fuori del campo di misura (troppo alti, troppo bassi): rispettare i valori consentiti.

· capacità residua <10 min: sostituire le batterie:

Se la sua domanda non ha ricevuto risposta: rivolgersi al proprio rivenditore o al servizio assistenza Testo. Per le informazioni di contatto vedere il sito internet www.testo.com/service-contact.
