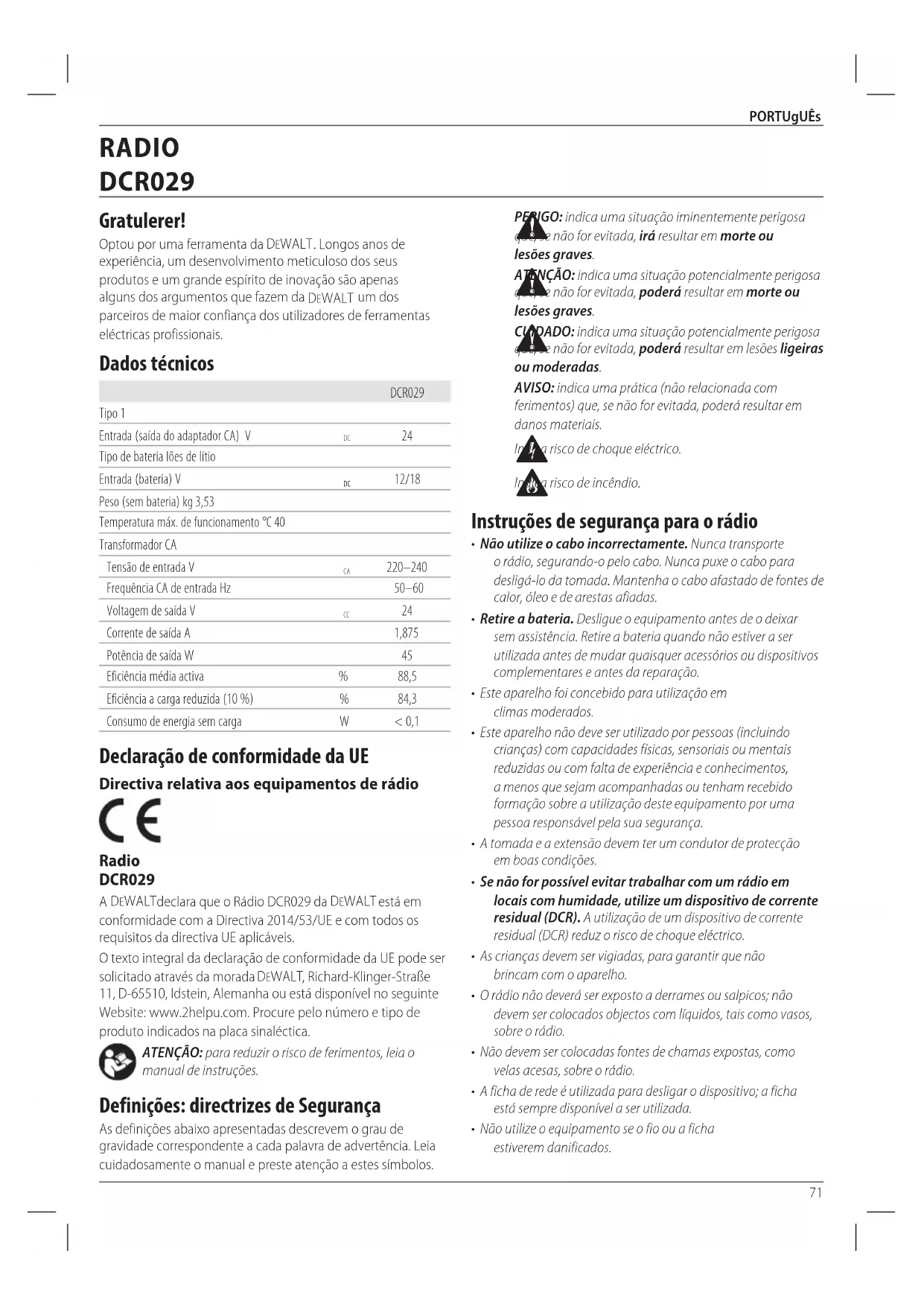

MANUAL DE UTILIZADOR DCR029 DEWALT

Português (traduzido das instruções originais) 71

Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.

Dados técnicos

		DCR029
Tipo 1
Entrada (saída do adaptador CA) V	oc	24
Tipo de bateria lões de lítio
Entrada (bateria) V	oc	12/18
Peso (sem bateria) kg 3,53
Temperatura máx. de funcionamento °C 40
Transformador CA
Tensão de entrada V	ca	220–240
Frequência CA de entrada Hz		50–60
Voltagem de saída V	cc	24
Corrente de saída A		1,875
Potência de saída W		45
Eficiência média activa	%	88,5
Eficiência a carga reduzida (10 %)	%	84,3
Consumo de energia sem carga	W	< 0,1

Declaração de conformidade da UE

Directiva relativa aos equipamentos de rádio

Radio

DCR029

A DFWALTdeclara que o Rádio DCR029 da DFWALT está em conformidade com a Directiva 2014/53/UE e com todos os requisitos da directiva UE aplicáveis.

O texto integral da declaração de conformidade da UE pode ser solicitado através da morada DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha ou está disponível no seguinte Website: www.2helpu.com. Procure pelo número e tipo de produto indicados na placa sinaléctica.

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Definições: directrizes de Segurança

As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação iminentemente perigosa que se não for evitada, irá resultar em morte ou lesões graves.

ATENÇÃO: indica uma situação potencialmente perigosa que se não for evitada, poderá resultar em morte ou lesões graves.

CUNDADO: indica uma situação potencialmente perigosa que se não for evitada, poderá resultar em lesões ligeiras ou moderadas.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

Instruções de segurança para o rádio

- Não utilize o cabo incorrectamente. Nunca transporte o rádio, segurando-o pelo cabo. Nunca puxe o cabo para desligá-lo da tomada. Mantenha o cabo afastado de fontes de calor, óleo e de arestas afiadas.

- Retire a bateria. Desligue o equipamento antes de o deixar sem assistência. Retire a bateria quando não estiver a ser utilizada antes de mudar quaisquer acessórios ou dispositivos complementares e antes da reparação.

- Este aparelho foi concebido para utilização em climas moderados.

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que sejam acompanhadas ou tenham recebido formação sobre a utilização deste equipamento por uma pessoa responsável pela sua segurança.

- A tomada e a extensão devem ter um condutor de protecção em boas condições.

- Se não for possível evitar trabalhar com um rádio em locais com humidade, utilize um dispositivo de corrente residual (DCR). A utilização de um dispositivo de corrente residual (DCR) reduz o risco de choque eléctrico.

- As crianças devem ser vigiadas, para garantir que não brincam com o aparelho.

- O rádio não deverá ser exposto a derrames ou salpicos; não devem ser colocados objectos com líquidos, tais como vasos, sobre o rádio.

- Não devem ser colocadas fontes de chamas expostas, como velas acesas, sobre o rádio.

- A ficha de rede é utilizada para desligar o dispositivo; a ficha está sempre disponível a ser utilizada.

- Não utilize o equipamento se o fio ou a ficha estiverem danificados.

Baterias Carregadores/Intervalos de Carregamento (minutos)
# de cat. V	Ah Peso (kg)			DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270	170	140	90	60	90	X
DCB547 18/54 9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180
DCB181	18	1,5	0,35	22	70	45	35	22	22	22
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75
DCB185	18	1,3	0,35	22	60	40	30	22	22	22
DCB187	18	3,0	0,54	45	140	90	70	45	45	45
DCB189	18	4,0	0,54	60	185	120	100	60	60	60
DCB122	12	2,0	0,22	30	90	60	50	30	X	30
DCB124	12	3,0	0,25	45	140	90	70	45	45	45
DCB125	12	1,3	0,20	22	60	40	30	22	X	22
DCB127	12	2,0	0,20	30	90	60	50	30	X	30

*Código de data 201811475B ou posterior
**Código de data 201536 ou posterior

GUARDE ESTAS INSTRUÇÕES

Carregadores

Os carregadores da DEWALT não requerem ajuste e foram concebidos para uma operação tão fácil quanto possível.

Segurança eléctrica

Verifique sempre se a voltagem da bateria corresponde à indicada na placa com os requisitos de alimentação. Além disso, certifique-se também de que a voltagem do seu carregador corresponde à da rede eléctrica.

O seu carregador da DEWALT possui isolamento duplo, em conformidade com a norma EN60335. Por conseguinte, não é necessária qualquer ligação à terra.

Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DFWALT.

Utilizar uma extensão

Não deve ser utilizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para a potência da alimentação do seu carregador (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1 mm²; o comprimento máximo da extensão é 30 m. Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

Instruções de Segurança Importantes Para Todos os Carregadores de Baterias

GUARDE ESTAS INSTRUÇÕES: este manual inclui instruções de funcionamento e segurança importantes para carregadores de bateria compatíveis (consulte Dados técnicos).

- Antes de utilizar o carregador, leia todas as instruções e sinais de aviso indicados no carregador, na bateria e no aparelho que utiliza a bateria.

ATENÇÃO: perigo de choque. Não permita a entrada de lapatos no carregador. Pode ocorrer um choque eléctrico

ATENÇÃO: recomendamos a utilização de um dispositivo de corrente residual com uma corrente residual de 30mA ou menos.

CUDADO: perigo de queimadura. Para reduzir o risco de I, carregue apenas baterias recarregáveis DEWALT. Outros tipos de baterias podem rebentar, causando lesões pessoais e danos.

CUDADO: as crianças devem ser vigiadas, para garantir que não brincam com o aparelho.

AVISO: em determinadas condições, quando o carregador está ligado à fonte de alimentação, os contactos de carga expostos no interior do carregador podem entrar em curto-circuito devido a material estranho. Os materiais estranhos condutores como, por exemplo, mas não limitado a, lã de aço, folha de alumínio ou qualquer acumulação de partículas metálicas devem ser removidos dos orifícios do carregador. Desligue sempre o carregador da fonte de alimentação quando não estiver inserida uma bateria no respectivo compartimento. Desligue o carregador antes de proceder à limpeza.

- NÃO carregue a bateria com quaisquer carregadores além dos especificados neste manual. O carregador e a bateria foram concebidas especificamente para funcionarem em conjunto.

- Estes carregadores foram concebidos para apenas para carregar baterias recarregáveis DEWALT. Quaisquer outras utilizações podem resultar em incêndio, choque eléctrico ou electrocussão.

- Não exponha o carregador a chuva ou neve.

- Quando desligar o carregador da corrente, puxe pela ficha e não pelo cabo. Isto permite reduzir o risco de danos na ficha de alimentação eléctrica e do cabo.

• Certifique-se de que o cabo está colocado num local onde não possa ser pisado, possa causar tropeções ou esteja sujeito a danos ou tensão.
• Não utilize uma extensão, a menos que seja estritamente necessário. O uso de uma extensão inadequada pode resultar num incêndio, choque eléctrico ou electrocussão.
• Não coloque objectos sobre o carregador nem o coloque em cima de uma superfície macia que possa bloquear as entradas de ventilação e causar calor interno excessivo. Coloque o carregador num local afastado de fontes de calor. O carregador é ventilado através de ranhuras na parte superior e inferior da estrutura.
• Não utilize o carregador se o cabo ou a ficha estiverem danificados—substitua-os de imediato.
• Não utilize o carregador se tiver sofrido um golpe brusco, se o deixar cair ou se ficar de algum modo danificado. Leve-o para um centro de assistência autorizado.
• Não desmonte o carregador; leve-o para um centro de assistência autorizado, no caso de ser necessário assistência ou reparação. Uma nova montagem incorrecta pode resultar em choque eléctrico, electrocussão ou incêndio.
• Se o cabo de alimentação ficar danificado, deve enviá-lo de imediato para o fabricante, agente de assistência ou um responsável devidamente qualificado para que possa ser substituído, de modo a evitar qualquer situação de perigo.
• Desligue o carregador da tomada antes de proceder a qualquer trabalho de limpeza. Isto reduz o risco de choque eléctrico. A remoção da bateria não reduz este tipo de risco.
  • NUNCA tente ligar 2 carregadores ao mesmo tempo.
• O carregador foi concebido para funcionar com uma potência eléctrica doméstica padrão de 230 V. Não tente utilizá-lo com qualquer outro tipo de tensão. Isto não se aplica ao carregador do automóvel.

Carregar uma bateria (Fig. B)

1. Ligue o carregador numa tomada adequada antes de inserir a pilha.
2. Insira a bateria 17 no carregador, certificando-se de que fica totalmente encaixada no carregador. O indicador luminoso vermelho (de carga) pisca repetidamente, indicando que o processo de carga foi iniciado.
3. A conclusão do processo de carga é indicado pelo indicador luminoso vermelho, que permanece ligado de maneira contínua. A bateria fica totalmente carregada e pode ser utilizada nesta altura ou pode deixá-la no carregador. Para retirar a bateria do carregador, prima o botão de libertação na bateria 18.

NOTA: Para assegurar o máximo desempenho e vida útil das baterias de iões de lítio, carregue a bateria totalmente antes de utilizar o produto pela primeira vez.

Funcionamento do carregador

Consulte os indicadores abaixo para saber qual é o estado do processo de carga da bateria.

retardação de calor/frio da bateria*

* O indicador luminoso vermelho continua a piscar, mas acendese um indicador luminoso amarelo durante esta operação. Quando a bateria atingir a temperatura adequada, o indicador luminoso amarelo desliga-se e o carregador continua o processo de carga.

O(s) carregador(es) compatível(eis) não carrega uma bateria defeituosa. O carregador indica que a bateria está defeituosa ao não acender-se.

NOTA: isto pode também indicar que se trata de um problema no carregador.

Se o carregador indicar uma falha, leve o carregador e a bateria um centro de assistência autorizado para que sejam submetidos a um teste.

Retardação de calor/frio

Quando o carregador detecta que uma bateria está demasiado quente ou fria, inicia automaticamente a retardação de calor/frío, interrompendo o processo de carga até a bateria atingir a temperatura adequada. Em seguida, o carregador muda automaticamente para o modo de carga. Esta função assegura a duração máxima da bateria.

Uma bateria fria fica carregada a uma velocidade mais lenta do que uma bateria quente. A bateria irá carregar a essa taxa mais lenta durante todo o ciclo de carga e não recupera a taxa de carga máxima, mesmo que a bateria aqueça.

O carregador DCB118 está equipado com uma ventoinha interna para arrefecer a bateria. A ventoinha liga-se automaticamente quando a ventoinha tem de ser arrefecida. Nunca utilize o carregador se a ventoinha não funcionar correctamente ou se as aberturas de ventilação estiverem obstruídas. Não permita a entrada de objectos estranhos no interior do carregador.

Sistema de protecção electrónica

As baterias de iões de lítio XR foram concebidas com um Sistema de protecção electrónica que protege a bateria contra sobrecarga, sobreaquecimento ou descarga profunda.

A ferramenta desliga-se automaticamente se o Sistema de protecção electrónica for activado. Se isto ocorrer, coloque a bateria de iões de lítio no carregador até ficar totalmente carregada.

Montagem na parede

Estes carregadores foram concebidos para montagem na parede ou para serem colocados numa mesa ou numa superfície de trabalho. Se forem montados numa parede, coloque o carregador perto de uma tomada eléctrica e afastado de cantos ou outras obstruções que possam impedir a circulação de ar. Utilize a parte de trás do carregador como base para a fixação dos parafusos de montagem na parede. Monte o carregador com firmeza com parafusos de placa

PORTUgUÊs

de gesso (adquiridos em separado) a uma distância de pelo menos 25,4 mm com uma cabeça do parafuso com 7–9 mm de diâmetro, aparafusado em madeira a uma profundidade ideal de cerca de 5,5 mm do parafuso exposto. Alinhe as ranhuras na parte de trás do carregador com os parafusos expostos e insira-os por completo nas ranhuras.

Instruções de limpeza do carregador

ATENÇÃO: perigo de choque. Desligue o carregador automada de CA antes de proceder à limpeza. A sujidade e gordura podem ser removidas a partir do exterior do carregador com um pano ou uma escova suave não metálica. Não utilize água ou outros produtos de limpeza. Nunca deixe entrar qualquer líquido dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Baterias

Instruções de segurança importantes para todas as baterias

Ao encomendar baterias sobresselentes, certifique-se de que inclui a referência do catálogo e a voltagem.

A bateria não irá estar totalmente carregada quando a retirar da embalagem pela primeira vez. Antes de utilizar a bateria e o carregador, leia as instruções de segurança abaixo. Em seguida, siga os procedimentos de carregamento indicados nas instruções.

LEIA TODAS AS INSTRUÇÕES

• Não carregue ou utilize baterias em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. A colocação ou remoção da bateria do carregador pode inflamar as poeiras ou os fumos.
• Nunca force a entrada da bateria no carregador. Nunca modifique a bateria de modo a encaixá-la num carregador não compatível, porque pode romper, causando lesões pessoais graves.
• Carregue as baterias apenas em carregadores DEWALT.
• NÃO salpique nem coloque a bateria dentro de água ou de outros líquidos.
• Não armazene ou utilize a ferramenta em locais onde a temperatura possa ser inferior a 4 °C (tais como barracões ao ar livre ou construções de metal durante o Verão) ou se atingir ou exceder 40 °C (tais como barracões ao ar livre ou construções de metal durante o Verão).
• Não incinere a bateria, mesmo se esta estiver gravemente danificada ou completamente esgotada. A bateria pode explodir se for exposta a uma chama. São produzidos vapores e materiais tóxicos quando as baterias de iões de lítio são queimadas.
• Se o conteúdo da bateria entrar em contacto com a sua pele, lave imediatamente a área afectada com sabão suave e água. Se o líquido da bateria entrar em contacto com os seus olhos, passe-os (abertos) por água durante 15 minutos ou até a irritação passar. Se for necessária assistência

médica, o electrólito da bateria é composto por uma mistura de carbonatos orgânicos líquidos e sais de lítio.

- O conteúdo das células de uma bateria aberta poderá causar irritação respiratória. Respire ar fresco. Se os sintomas persistirem, procure assistência médica.

ATENÇÃO: risco de queimadura. O líquido da bateria poderá ser inflamável se for exposto a faíscas ou a uma chama.

ATENÇÃO: nunca tente abrir a bateria, seja qual for o motivo. Se a bateria estiver rachada ou danificada, não a insira no carregador. Não esmague, deixe cair nem danifique a bateria. Não utilize uma bateria ou um carregador que tenha sofrido um golpe brusco, uma queda, atropelamento ou danificada de algum modo (por exemplo, perfurada por um prego, atingida com um martelo ou pisada). Pode ocorrer um choque eléctrico ou electrocussão. As baterias danificadas devem ser devolvidas ao centro de assistência para reciclagem.

ATENÇÃO: perigo de incêndio. Quando armazenar transportar a bateria, não deixe que objectos metálicos entrem em contacto com os terminais expostos da bateria. Por exemplo, não coloque a bateria dentro de aventais, bolsos, caixas de ferramentas, caixas de kits de produtos, gavetas, etc., com pregos soltos, parafusos, chaves, etc.

Transporte

ATENÇÃO: Perigo de incêndio. O transporte das pilhas particular origem a um incêndio se os terminais da pilha entrarem em contacto inadvertamente com os materiais condutores. Quando transportar as pilhas, certifique-se de que os terminais da pilha estão protegidos e devidamente isolados de materiais que possam entrar em contacto com eles e causar um curto-circuito.

NOTA: As baterias de iões de lítio não devem ser colocadas em bagagem despachada.

As pilhas da DEWALT estão em conformidade com todas as regulamentações de expedição aplicáveis, de acordo com os padrões jurídicos e de indústria, que incluem as Recomendações da ONU sobre o transporte de mercadorias perigosas; disposições relativas a mercadorias perigosas da Associação do Transporte Aéreo Internacional (IATA), Regulamentações do código marítimo internacional para o transporte de mercadorias perigosas (IMDG) e o Acordo europeu relativo ao transporte rodoviário internacional de mercadorias perigosas (ADR). As pilhas de iões de lítio foram testadas de acordo com a secção 38,3 das Recomendações da ONU no que respeita ao Transporte de Mercadorias Perigosas: Manual de Ensaios e Critérios. Na maioria dos casos, o envio de uma bateria DEWALT não terá de ser classificado como Material perigoso de Classe 9 totalmente regulado. Em geral, apenas os envios que contenham uma bateria de iões de lítio com uma taxa energética superior a 100 watt-horas (Wh) serão enviados como Classe 9 totalmente regulada. Todas as baterias de iões de lítio têm uma classificação de watt-horas assinalada na bateria. Além disso, devido às complexidades de regulamentação, a DEWALT não recomenda o envio de baterias de iões de lítio por

transporte aéreo, independentemente da classificação de watt-horas. O envio de ferramentas com baterias (conjunto) enviado por transporte aéreo será isento se a classificação de watt-horas da bateria não for superior a 100 watts-horas.

Independentemente de uma expedição ser considerada isenta ou totalmente regulamentada, é da responsabilidade do expedidor consultar as mais recentes regulamentações para a embalagem, etiquetagem/marcação e exigências de documentação.

As informações indicadas nesta secção do manual são fornecidas de boa fé e acredita-se que são precisas aquando da elaboração do documento. No entanto, não é fornecida qualquer garantia, expressa ou implícita. É da responsabilidade do comprador garantir que as respectivas actividades estão em conformidade com as regulamentações aplicáveis.

Transportar a bateria FLEXVOLT™

A bateria DEWALT FLEXVOLT™ tem dois modos: Utilização

e transporte.

Modo de utilização: Quando a bateria FLEXVOLT™ não está instalada ou está instalada num equipamento DLWALT de 18 V, funciona como uma bateria de 18 V. Quando a bateria FLEXVOLT™ está instalada num equipamento de 54 V ou de 108 V (duas baterias de 54 V), funciona como uma bateria de 54 V.

Modo de transporte: Quando a tampa está montada na bateria FLEXVOLT™, isso significa que a bateria está no modo de transporte. Mantenha a tampa colocada quando transportar a bateria.

No modo Transporte, os conjuntos de células são desligados electricamente da bateria, o que dá origem a 3 baterias com uma capacidade nominal de watt-hora (Wh) mais reduzida, em comparação com 1 bateria com uma capacidade nominal de watt-hora. Esta capacidade superior de 3 baterias com uma capacidade nominal de watt-hora mais reduzida pode isentar a bateria de determinadas regras de transporte impostas às baterias de watt-hora de maior capacidade.

Por exemplo, a classificação Wh (watt-hora) de transporte pode indicar

3 x 36 Wh, o que significa 3 pilhas de 36 Wh cada.

Exemplo de marca de etiqueta de utilização e transporte

Use: 108 Wh

Transport: 3x36 Wh

A classificação de Wh de utilização pode indicar 108 Wh (é necessário utilizar 1 pilha).

Recomendações de armazenamento

1. O melhor local de armazenamento será um local fresco e seco, afastado da luz directa do sol e de fontes de calor ou de frio. Para obter o máximo desempenho e a maior vida útil possíveis das baterias, guarde-as à temperatura ambiente quando não estiverem a ser utilizadas.

2. Para um armazenamento prolongado, é recomendável armazenar a bateria totalmente carregada num local fresco, seco e afastado do carregador para obter os melhores resultados.

NOTA: as baterias não devem ser armazenadas totalmente sem carga. É necessário recarregar a bateria antes de a utilizar.

Etiquetas no carregador e na bateria

Além dos símbolos indicados neste manual, os rótulos no carregador e na bateria podem apresentam os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

ConsulteosDados técnicos para ficar a saber o tempo de carregamento.

Não toque nos contactos com objectos condutores.

Não carregue baterias danificadas.

Não exponha o equipamento à água.

Mande substituir imediatamente quaisquer cabos danificados.

Carregue a bateria apenas com uma temperatura ambiente entre 4 °C e 40 °C.

Desfaça-se da bateria de uma forma ambientalmente responsável.

Carregue as baterias daDEWALT apenas com os carregadores DEWALT concebidos para o efeito. O carregamento de baterias que não sejam as baterias específicas DEWALT com um carregador da DEWALT pode fazer com que rebentem ou dar origem a situações de perigo.

Não queime a bateria.

UTILIZAÇÃO (sem bolsa de transporte). Exemplo: a classificação de Wh indica 108 Wh (1 pilha com 108 Wh).

TRANSPORTE (com bolsa de transporte incorporada). Exemplo: a classificação de Wh indica 3 x 36 Wh (3 pilhas de 36 Wh).

Tipo de bateria

O modelo DCR029 funciona com qualquer bateria de 12 ou 18 volts.

Podem ser utilizadas as seguintes baterias: DCB122, DCB124, DCB125, DCB127, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547, DCB548. Consulte os Dados Técnicos para obter mais informações.

Conteúdo da embalagem

A embalagem contém:

1 Radio
1 Adaptador CA
1 Pilha de iões de lítio (modelos C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Pilhas de iões de lítio (modelos C2, D2, L2, M2, P2, S2, T2, X2, Y2)
3 Pilhas de iões de lítio (modelos C3, D3, L3, M3, P3, S3, T3, X3, Y3)
1 Manual de instruções

nOTa: as baterias, carregadores e caixas de transporte não são incluídas com os modelos N. As baterias e carregadores não são incluídas com os modelos NT. Os modelos B incluem baterias Bluetooth®.

nOTa: a marca Bluetooth® e os logótipos são marcas registadas propriedade da Bluetooth®, SIG, Inc. e qualquer utilização de tais marcas pela DEWALT é fornecida sob licença. Outras marcas ou nomes comerciais são propriedade dos respectivos proprietários.

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.
• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.

Símbolos na rádio

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Posição do Código de data (Fig. B)

O código de data 21, o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.

Exemplo:

2020 XX XX

Ano de fabrico

Descrição (Fig. A, B)

ATENÇÃO: nunca modifique o rádio ou qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos.

1 Botão de ligar/desligar/volume
2 Antena
3 Botões de busca/sintonizador/seta
4 Botão de modo
5 Botões de canais predefinidos
6 Botão Mute (Sem som)

nÃO permita que crianças entrem em contacto com as mesmas. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

- Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou

7 Botão Menu
8 Visor LCD
9 Botão de Bluetooth
10 Botão Enter/Mostrar
11 Porta de áudio AUX
12 Porta de carga USB
13 Pega de transporte
14 Gaiola de protecção
15 Adaptador AC

mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO: cumpra sempre as instruções de segurança e a regulamentos aplicáveis.

ATENÇÃO: para reduzir o risco de ferimentos quaisos, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios.

Um accionamento acidental da ferramenta pode causar ferimentos.

Inserir e retirar a bateria do rádio (Fig. B)

nOTa: para obter os melhores resultados, certifique-se de que a bateria 17 está totalmente carregada antes de a utilizar.

Colocar a bateria no rádio

1. Alinhe a bateria 17 com as calhas no interior do receptáculo da bateria 20.
2. Faça-a deslizar para dentro da pega até a bateria ficar totalmente encaixada na ferramenta e certifique-se de que não se solta.

Retirar a bateria do rádio

1. Pressione o botão de desbloqueio 18 e puxe com firmeza a bateria para fora do respectivo receptáculo.
2. Insira a bateria no carregador, tal como descrito na secção do carregador indicada neste manual.

Baterias para o indicador do nível de combustível (Fig. B)

Algumas baterias DEWALT incluem um indicador de nível de combustível, composto por três indicadores luminosos LED verdes que indicam o nível de carga restante na bateria. Para activar o indicador do nível de combustível, prima e mantenha premido o botão do indicador do nível de combustível 19. Uma combinação dos três indicadores luminosos LED verdes acende-se, indicando o nível da carga restante. Se o nível da carga na bateria for inferior ao limite utilizável, o indicador do nível de combustível não se acende e é necessário voltar a carregar a bateria.

nOTa: o indicador do nível de combustível é apenas uma indicação da carga restante na bateria. Não indica o funcionamento da ferramenta e está sujeito a variações, com base nos componentes do produto, temperatura e aplicação do utilizador final.

Ligação a um adaptador CA (Fig. B)

ATENÇÃO: Utilize apenas o adaptador CA com este punto. A utilização de qualquer fonte de alimentação externa pode danificar o rádio ou a fonte de alimentação

Para ligar o rádio utilizando o adaptador CA 15, ligue o cabo na entrada de alimentação CA do rádio 16 que está na parte

de trás do rádio e, em seguida, ligue a extremidade do cabo CA de 230 V na tomada de parede ou numa extensão de tamanho adequado ligada a uma tomada de parede. Estique sempre totalmente o cabo antes de cada utilização.

Para evitar interferências, coloque o adaptador o mais afastado possível do rádio.

NOTA: A bateria deve ser retirada antes de ligar o adaptador CA na entrada de alimentação CA.

Potência/ajuste do volume

Para ligar o rádio, pressione o botão de ligar/desligar/volume 1.

NOTA: Quando o rádio é utilizado pela primeira vez, acede ao modo "DAB" e pesquisa as estações automaticamente. Em seguida, inicia a reprodução da primeira estação de rádio encontrada.

1. Rode o botão de ligar/desligar/volume 1 para a direita para aumentar o volume. Para diminuir o volume, rode-o para a esquerda.

Função de modo

Para escolher uma das funções de modo ('DAB', 'FM' ou 'AUX' ou Bluetooth®) prima o botão de modo 4 até encontrar a função pretendida.

NOTA: Se premir o botão Bluetooth® 9, o rádio fica também no modo Bluetooth®.

Modo DAB

Sintonizar

Quando liga a unidade pela primeira vez, esta é iniciada no modo 'DAB'/'DAB+' e efectua uma busca 'Automática para localizar' as estações transmissoras na área local. Quando a busca 'Automática for concluída', utilize os botões de seta para a esquerda ou direita 3 para percorrer as estações.

NOTA: Se mudar para outro local ou a recepção for fraca durante a busca inicial (o que é possível se não levantar a antena), isto pode dar origem a uma lista vazia ou incompleta das estações disponíveis. Efectue uma busca 'Automática para encontrar' todas as estações de transmissão disponíveis.

Para efectuar uma busca automática:

1. Prima o botão de menu 7, percorra as várias opções premindo o botão de seta para a direita 3 até encontrar 'Automática para encontrar'.
2. Prima o botão 'Enter/Display' ('Enter/Mostrar') 10 para efectuar a 'Automática para encontrar'.

Quando a 'Automática para encontrar' for concluída, o rádio reproduz a primeira estação que encontrar.

Visor

Prima o botão Enter/Display (Enter/Mostrar) 10 para alternar entre texto de deslocamento, data e informações de estado.

Remover estações

Algumas estações detectadas pelo seu rádio podem já não estar disponíveis e apresentam o símbolo ? a seguir ao nome da estação.

Para removê-las da lista de estações utilize a função 'Prune' ('Remover'):

1. Prima Menu 7 e vá para a direita para a opção 'Prune' (Remover).
2. Prima Enter/Display (Enter/Mostrar) 10 para seleccionar a opção.

Função Sintonizar ou Procurar (FM)

Há dois métodos de sintonização e um método de busca para encontrar a frequência pretendida.

Para sintonizar:

Prima e liberte o botão de seta para a esquerda ou direita 3. Repita o processo até ser encontrada a frequência pretendida.

Para efectuar uma pesquisa:

Prima e mantenha premido o botão de seta para a esquerda ou direita 3 durante 2 segundos. A frequência do sintonizador muda para a primeira estação de rádio com boa recepção e pára nessa estação.

Programar os botões de predefinição/ memória

É possível definir, de maneira independente, cinco estações de rádio "DAB" e cinco estações de rádio "FM". Depois de programar os botões, se premir 1, 2, 3, 4 ou 5 irá alterar de imediato a estação predefinida.

1. Defina o rádio para estação pretendida (consulte Função de sintonização ou busca).
2. Pressione e mantenha pressionado um dos botões de memória pretendidos 5 até o número predefinido começar a piscar no visor LCD 8. Liberte o botão e aguarde até a opção predefinida parar de piscar.

Ajustar a equalização

Para ajustar os graves e agudos, altere as definições de Equalização (EQ) do rádio.

1. Pressione o botão de menu 7 e utilize as teclas de seta para seleccionar "Sound EQ" e depois pressione o botão Enter/ Mostrar 10.
2. Para ajustar os graves, rode o botão de ligar/desligar/volume 1 para a direita para aumentar e para a esquerda para diminuir.
3. Para ajustar os agudos, pressione Enter depois de ajustar os graves, utilize o botão de ligar/desligar/volume 1 para ajustar o nível de agudos,
4. Pressione Enter para sair de "Sound EQ".

Botão Mute (Sem som)

O botão Mute (Sem som) 6, situado no painel dianteiro, pode ser utilizado para desligar o volume.

Ouvir música de um dispositivo externo (Fig. A)

O áudio pode ser reproduzido pelo rádio através de uma ligação Bluetooth® sem fios para um dispositivo Bluetooth® compatível ou ligando um dispositivo de áudio ou telemóvel utilizando um

PORTUGUÊS

cabo de áudio de 3,5 mm à porta de áudio AUX 11 localizada no painel dianteira.

Emparelhar o rádio com um dispositivo de áudio Bluetooth®

1. Coloque o rádio e a fonte de áudio Bluetooth® a 1 m de distância entre ambos.
2. Para ligar o rádio, pressione o botão de ligar/desligar/volume 1.
3. Pressione o botão Bluetooth® 9 ou utilize o botão de modo para colocar a unidade no modo Bluetooth® (BT). Durante este período, o rádio procura um dispositivo emparelhado anteriormente. Se for encontrado, o rádio é ligado ao dispositivo.
4. Se for necessário emparelhar outro dispositivo, pressione e mantenha pressionado o botão Bluetooth® para aceder ao modo de emparelhamento.
5. Confirme o emparelhamento do dispositivo. (Consulte o manual de instruções do dispositivo para obter instruções específicas sobre emparelhamento.)
6. Quando o emparelhamento for concluído, o rádio pode transmitir áudio a partir do dispositivo.

NOTA: Quando o rádio é emparelhado com um dispositivo Bluetooth®, os botões para a direita e esquerda 3 podem ser utilizados para ignorar ou ir para faixas anteriores no dispositivo de áudio.

Ligar a um dispositivo de áudio Bluetooth® emparelhado anteriormente

Se um dispositivo Bluetooth® tiver sido emparelhado anteriormente com o rádio, deve ser ligado de novo automaticamente quando estiver no modo Bluetooth® (BT). Se a ligação não for estabelecida e não conseguir transmitir música, siga as instruções indicadas em Emparelhar rádio com um dispositivo de áudio Bluetooth®.

Funcionalidade de tempo limite (Fig. A)

Para preservar a durabilidade da bateria, o rádio foi concebido para desligar-se automaticamente após 15 minutos de inactividade. Esta inactividade pode estar relacionada com o facto do dispositivo ter sido desemparelhado durante 15 minutos ou se a ligação Bluetooth® tiver sido interrompida durante o mesmo período. Se o altifalante se desligar devido a qualquer tipo de inactividade, consulte Ligar um dispositivo de áudio Bluetooth® emparelhado anteriormente.

NOTA: A gama de transmissão Bluetooth® ideal é de cerca de 9 m (campo de visão) até ao rádio, mas é possível obter até 30 m de distância. Os obstáculos físicos, outros dispositivos sem fios ou dispositivos electromagnéticos podem afectar a qualidade da ligação.

Se a ligação Bluetooth® for perdida devido a um intervalo de separação que exceda a distância aconselhável, como, por exemplo, obstáculos ou outros problemas, pode ser necessário estabelecer uma nova ligação entre o dispositivo e o rádio.

Carregar um dispositivo móvel através de USB (Fig. A)

O dispositivo móvel pode ser carregado (até 2 amperes) através da porta de carga USB 12 no rádio. Este processo de carregamento pode ser efectuado se a unidade estiver ligada, alimentada pela ficha CA ou pela bateria.

Notas importantes sobre o rádio

1. A recepção varia consoante a localização e a potência do sinal de rádio.
2. Se ligar o rádio e este estiver ligado a determinados tipos de geradores, isso pode causar ruído de fundo.

MANUTENÇÃO

A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

Notas sobre assistência

Este produto não inclui peças que possam ser reparadas pelo utilizador. O rádio não tem peças no interior que possam ser reparadas pelo utilizador. A assistência deve ser efectuada num centro autorizado para evitar danos nos componentes internos sensíveis estáticos.

Limpeza

ATENÇÃO: retire os detritos e as partículas da caixa da umidade com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Acessórios opcionais

ATENÇÃO: uma vez que apenas foram testados com produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto.

Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

Proteger o meio ambiente

Recolha separada. Os produtos e baterias indicados com este símbolo não devem ser eliminados em conjunto com resíduos domésticos comuns.

Os produtos e as baterias contêm materiais que

podem ser recuperados ou reciclados, o que reduz a procura de matérias-primas. Recicle o equipamento eléctrico de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com.

Bateria recarregável

Esta bateria de longa duração deve ser reciclada se não fornecer energia suficiente durante trabalhos que tenham sido efetuados facilmente. No fim da sua vida útil, elimine-a com o devido respeito pelo meio ambiente:

• Descarregue completamente a bateria e em seguida retire-a da ferramenta.
• As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadas correctamente.

RADIO

DCR029

Onnittelut!
