BRUKSANVISNING DCR029 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 88

Pare radioen med en Bluetooth® lydenhet

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygsanvändare.

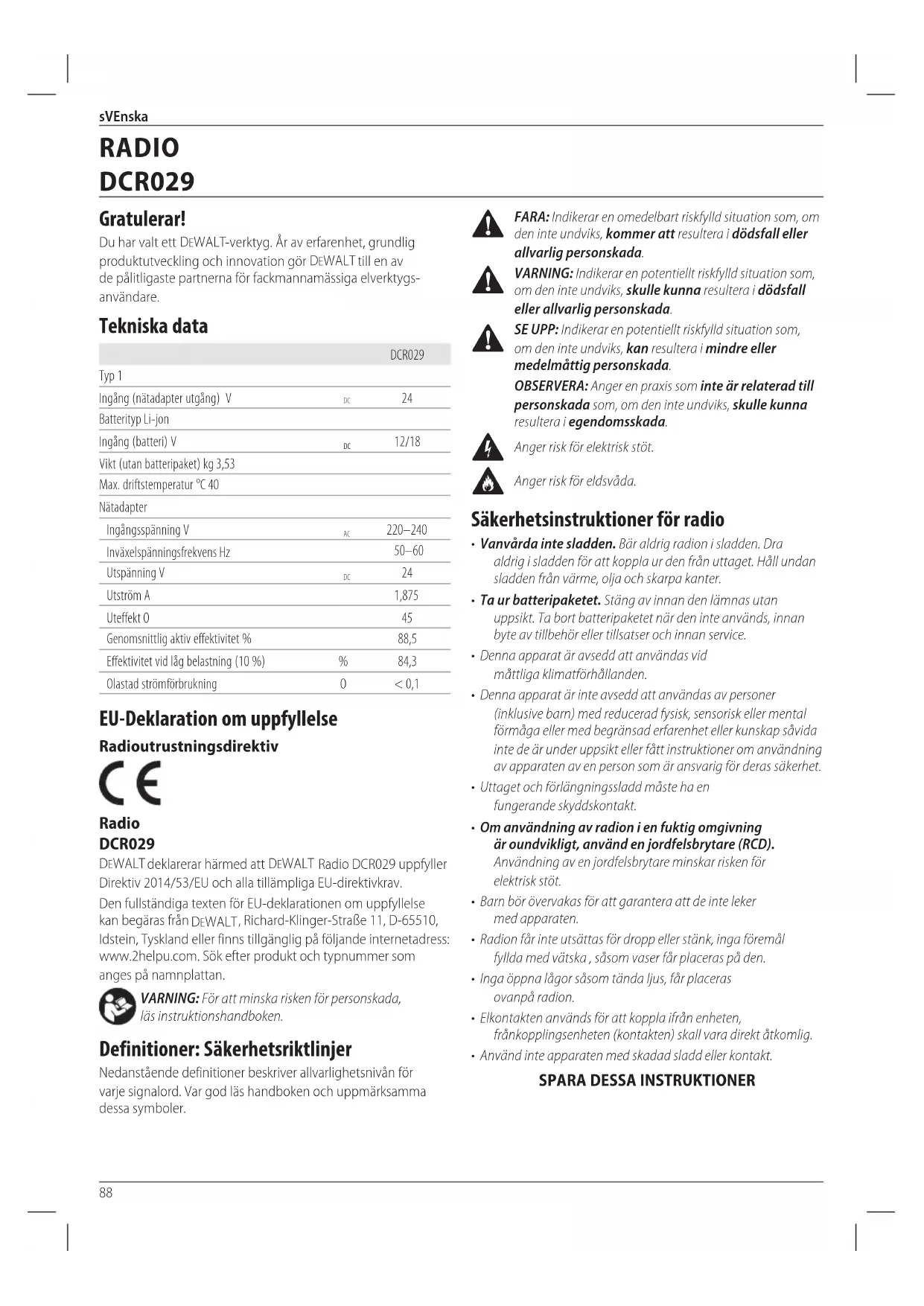

Tekniska data

		DCR029
Typ 1
Ingång (nätadapter utgång) V	×	24
Batterityp Li-jon
Ingång (batteri) V	×	12/18
Vikt (utan batteripaket) kg 3,53
Max. driftstemperatur °C 40
Nätadapter
Ingångsspänning V	×	220–240
Inväxelspänningsfrekvens Hz		50–60
Utspänning V	×	24
Utström A		1,875
Uteffekt O		45
Genomsnittlig aktiv effektivitet %		88,5
Effektivitet vid låg belastning (10 %)	%	84,3
Olastad strömförbrukning	0	< 0,1

EU-Deklaration om uppfyllelse

Radioutrustningsdirektiv

Radio

DCR029

DEWALT deklarerar härmed att DEWALT Radio DCR029 uppfyller Direktiv 2014/53/EU och alla tillämpliga EU-direktivkrav.

Den fullständiga texten för EU-deklarationen om uppfyllelse kan begäras från D'EWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland eller finns tillgänglig på följande internetadress: www.2helpu.com. Sök efter produkt och typnummer som anges på namnplattan.

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SE UPP: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

Säkerhetsinstruktioner för radio

• Vanvårda inte sladden. Bär aldrig radion i sladden. Dra aldrig i sladden för att koppla ur den från uttaget. Håll undan sladden från värme, olja och skarpa kanter.
• Ta ur batteripaketet. Stäng av innan den lämnas utan uppsikt. Ta bort batteripaketet när den inte används, innan byte av tillbehör eller tillsatser och innan service.
• Denna apparat är avsedd att användas vid mättliga klimatförhållanden.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
• Uttaget och förlängningssladd måste ha en fungerande skyddskontakt.
• Om användning av radion i en fuktig omgivning är oundvikligt, använd en jordfelsbrytare (RCD). Användning av en jordfelsbrytare minskar risken för elektrisk stöt.
• Barn bör övervakas för att garantera att de inte leker med apparaten.
• Radion får inte utsättas för dropp eller stänk, inga föremål fyllda med vätska, såsom vaser får placeras på den.
• Inga öppna lågor såsom tända ljus, får placeras ovanpå radion.
• Elkontakten används för att koppla ifrån enheten, frånkopplingsenheten (kontakten) skall vara direkt åtkomlig.
• Använd inte apparaten med skadad sladd eller kontakt.

SPARA DESSA INSTRUKTIONER

Batterier Laddare/Laddningstid (minuter)
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270 170 140 90 60 90 X
DCB547 18/54 9,0/3,0	1,46 75* 420 270 220 135* 75* 135* X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120
DCB122	12	2,0	0,22	30	90	60	50	30	X	30	60
DCB124	12	3,0	0,25	45	140	90	70	45	45	45	90
DCB125	12	1,3	0,20	22	60	40	30	22	X	22	40
DCB127	12	2,0	0,20	30	90	60	50	30	X	30	60

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elektrisk Säkerhet

Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTs serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm²; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålllet.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

WARNING: Risk för stötar. Låt ingen vätska komma in i ländningen. Det kan resultera i elektriska stötar.

VARNING: Vi rekommenderar användning av en jaardslsbrytare med en restström på 30mA eller mindre.

SENPP: Risk för brännskador. För att minska risken för skador ladda endast DEWALT laddningsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SENPP: Barn bör övervakas för att garantera att de inte med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.
• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

SVENSKA

• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 17 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 18 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

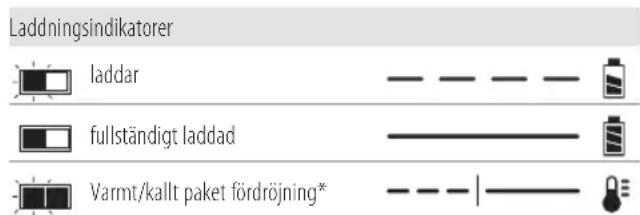

Se nedanstående tabell angående batteripaketets laddningsstatus.

Laddningsindikatorer laddar fullständigt laddad Varmt/kallt paket fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

WARNING: Risk för stötar. Koppla ifrån laddaren för strömuttaget innan rengöring. Smuts och fett

kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen sjunker under 4 °C (såsom uthus eller plåtskjul på sommaren) eller är högre än 40 °C (såsom uthus eller plåtskjul på sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara lottantändlig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

WARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

Transport

VARNING: Brandfara. Transport av batterier kan leda till och för atta om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Lithiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på

FLEXVOLT™ batteriet är batteriet i transport-läge.

Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre

sVEnska

batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport

Wh-klassificering kan

indikera 3 x 36 Wh, vilket

betyder tre batterier på 36

Wh var. Användningen av

Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Laddaendast DFWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DCR029 arbetar med 12- eller 18-volts batteripaket.

Dessa batteripaket kan användas: DCB122, DCB124, DCB125, DCB127, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547, DCB548. Se

Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Radio

1 Nätadapter

1 Li-jon batteripaket (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)

2 Li-jon batteripaket (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller)

3 Li-jon batteripaket (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller)

1 Instruktionshandbok

nOTERa: Batteripaket, laddare och förvaringslådor medföljer inte N-modeller. Batteripaket och laddare medföljer inte NT-modeller. B-modellerna innehåller Bluetooth®-batteripaket.

nOTERa: Bluetooth®-märket och -logotyper tillhör Bluetooth®, SIG, Inc. och DEWALT använder dessa märken under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på radio

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Datumkoden 21, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2020 XX XX

Tillverkningsår

Beskrivning (Bild A, B)

WARNING: Modifiera aldrig radion eller någon del av den. Skåra eller personskada kan uppstå.

1 Strömbrytare/volymknapp

2 Antenn

3 Sök/kanalväljare/pilknappar

4 Lägesknapp

5 Förinställningsknappar radio
6 Knapp avstängning ljud
7 Menyknapp
8 LCD-display
9 Bluetooth-knapp

10 Enter-/displayknapp
11 AUX ljuduttag
12 USB-laddningsuttag
13 Bärhandtag
14 Skyddsbåge
15 Nätadapter

Låt INTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

ANVÄNDNING

Bruksanvisning

VARNING: laktta alltid säkerhetsinstruktionerna och tõmbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Montering och borttagning av batteripaketet från Radion (Bild B)

NOTERA: För bästa resultat se till att batteripaketet 17 är fulladdat.

1. Rikta in batteripaketet 17 mot skenorna inuti batterihållaren 20.
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från radion

1. Tryck på läsknappen 18 och dra ut batteriet ur batterihållaren.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 19. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

NOTERA: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Strömförsörjning med nätadapter (Bild B)

WARNING: Använd endast den medföljande mässelaptern. Användning av någon annan extern strömkälla kan skada radion eller strömkällan.

För att driva radion med nätadaptern 15, anslut sladden till radions nätadapter 16 som finns på baksidan av radion, anslut sedan 230V-nätkabeländen till vägguttaget eller till en förlängningssladd av lämplig storlek som är ansluten till ett vägguttag. Dra alltid ut sladden helt före varje användningstillfälle.

För att förhindra störningar, placera adaptern så långt från radion som möjligt.

NOTERA: Batteripaketet måste tas bort innan nätadaptern kan anslutas till strömuttaget.

Inställning effekt/volym

Slå på radion genom att trycka på strömbrytaren/volymknappen 1.

NOTERA: När radion används första gånger kommer den att gå in i DAB-läge och automatiskt söka efter stationer. Den kommer sedan att börja spela den första stationen som hittas.

1. Vrid strömbrytaren/volymknappen 1 medurs för att öka volymen. För att minska volymen, vrid moturs.

Lägen

För att välja ett av funktionslägena ('DAB', 'FM' eller 'AUX' eller Bluetooth®) skjut lägesknappen 4 tills önskad funktion hittats.

NOTERA: Tryckning på Bluetooth® knappen 9 placerar radion i Bluetooth® läge.

DAB-läge

Inställning

När enheten slås på första gången startar enheten i 'DAB'/'DAB+' läge och kommer 'Autosökningen' att söka efter sändarstationer i lokalområdet. När 'Autosökningen' är klar använd vänstra eller högra pilknapparna 3 för att rulla genom stationerna.

NOTERA: Om du byter plats eller om mottagningen var dålig i den ursprungliga sökningen (möjligen om antennen inte var uppe) kan detta resultera i en tom eller icke komplett lista med tillgängliga stationer. Manuell körning av en 'Autosökningen' kommer att hitta alla tillgängliga sändarstationer.

Genomföra en Autosökning:

1. Tryck på menyknappen 7, rulla genom alternativen genom att trycka på höger pilknapp 3 tills du när 'Autosökningen'.
2. Tryck på Enter-/Displayknappen 10 för att genomföra den 'Autosökningen' sökningen.

När den 'Autosökningen' är klar kommer radion att spela den första stationen som den hittat.

Display

Tryck på Enter-/Displayknappen 10 för att alternera mellan att rulla text, datum och stationsinformation.

SVENSKA

Vissa stationer som en gång togs emot av radion och inte längre är tillgängliga kan visas med ett ? efter stationsnamnet.

Använd 'Prune' funktionen för att ta bort dessa stationer från stationslistan:

1. Tryck på Meny 7 och rulla åt höger till alternativet 'Prune'.
2. Tryck på Enter/Display 10 för att välja.

Funktionen inställning/sökning (FM)

Det finns två inställningsmetoder och en sökmetod för att hitta önskad frekvens.

Stationsinställning:

Tryck på och släppt den högra eller den vänstra pilknappen 3. Upprepa tills önskad frekvens hittats.

Söka:

Tryck på och håll kvar den högra eller den vänstra pilknappen 3 i två sekunder. Stationsfrekvensen kommer att ökas för att söka efter den första radiostationen med acceptabel klarhet och stanna på den stationen.

Programmera förinställnings-/minnesknapparna

Fem DAB- och fem FM-radiostationer kan förprogrammeras. Efter att knapparna programmerats, kommer tryckning på knapparna 1, 2, 3, 4 eller 5 omedelbart ändra frekvensen till den förinställda stationen.

1. Ställ in radion på önskad station (se Funktionen Ställ in eller sök).
2. Tryck på och håll kvar en av de önskade minnesknapparna 5 tills det förinställda numret börjar blinka på LCD-displayen 8. Släpp knappen och vänta på att förinställningsdisplayen slutar att blinka.

INSTÄLLNING AV EQ

Bas och diskant kan justeras genom att ändra Utjämningsinställningarna (EQ) på radion.

1. Tryck på menyknappen 7 och använd pilknapparna "Sound EQ", tryck sedan på Enter-/displayknappen 10.
2. Justera basen genom att vrida strömbrytaren/volymknappen 1 medurs för att öka, och moturs för att minska.
3. För att justera diskanten, tryck på Enter efter att du har justerat basen, använd strömbrytaren/volymknappen 1 för att justera diskantnivån.
4. Tryck på Enter för att avsluta "Sound EQ".

Knapp avstängning ljud

Knapp avstängning ljud 6 på frontpanelen kan användas för att stänga av volymen.

Spela ljud från en extern enhet (Bild A)

Ljud kan spelas upp genom radion/laddaren via en trådlös Bluetooth®-anslutning till en kompatibel Bluetooth®-enhet eller genom att ansluta ljudenheten eller mobiltelefonen med en 3,5 mm ljudkabel till AUX-uttaget 11 placerat på frontpanelen.

Parkoppla radion med en Bluetooth®-ljudenhet

1. Placera radion och Bluetooth®-ljudkällan inom en meters avständ från varandra.
2. Slå på radion genom att trycka på strömbrytaren/volymknappen 1.
3. Tryck på Bluetooth®-knappen 9 eller använd lägesknappen för att placera enheten i Bluetooth®-läge (BT). Under denna tid kommer radion att försöka att hitta en tidigare parkopplad enhet. Om den hittas kommer radion att ansluta till din enhet.
4. Om en annan enhet ska parkopplas, tryck på och håll in Bluetooth®-knappen för att gå in i parningsläge.
5. Bekräfta parkopplingen av din enhet. (Se enhetens bruksanvisning för specifika parkopplingsinstruktioner.)
6. När parningen har lyckats kan radion nu strömma ljud från din enhet.

NOTERA: När radion/laddaren är parkopplad med en Bluetooth® enhet kan den högra eller den vänstra knappen 3 användas för att hoppa över eller gå till föregående spår på radion.

Anslutning till en tidigare parkopplad Bluetooth®-ljudenhet

Om en Bluetooth®-enhet tidigare har parkopplats med radion, och är inom räckhåll, bör den automatiskt återansluta när den är i Bluetooth®-läge (BT). Om anslutning inte sker och du inte kan strömma musik se följande instruktioner för Parkoppling radio med en Bluetooth® Ijudenhet.

För att spara på batteriets livslängd är radion konstruerad att stängas av automatiskt efter 15 minuters inaktivitet. Denna inaktivitet kan bero på att enheten inte parkopplats under 15 minuter eller att Bluetooth®-anslutningen avbrutits under samma tidsperiod. Om radion stängs av på grund av inaktivitet av någon form se Anslutning av tidigare parkopplad Bluetooth® ljudenhet.

NOTERA: Det optimala Bluetooth®-strömningområdet är ungefär 9 m (i siktlinjen) till radion, men avstånd på upp till 30 m kan fungera. Fysiska hinder, andra trådlösa enheter eller elektromagnetiska enheter kan påverka anslutningskvalitet. Om Bluetooth®-anslutningen förloras under längre tid på grund av separation, överskridande av maximalt avstånd, hinder eller annat, kan du behöva återansluta din enhet till radion.

Ladda en mobil enhet via USB (Bild A)

Din mobilenhet kan laddas (upp till 2 AMP) med USB-strömporten 12 på radion. Denna laddning är möjlig när enheten är påslagen och ansluten till ett strömuttag eller till batteripaketet.

Viktiga radionoteringar

1. Mottagningen kan variera beroende på plats och styrkan hos radiosignalen.
2. Om radion körs ansluten till vissa generatorer kan det orsaka bakgrundsbrus.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

Servicenoteringar

Denna produkt är inte servicebar. Det finns inga användarservicebara delar inuti radion. Service på ett auktoriserat servicecenter krävs för att undvika skador på interna komponenter känsliga för statisk elektricitet.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VÄRNING: Använd aldrig lösningsmedel eller andra skarpal kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds de DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Alla batteripaket med lång livslängd måste återvinnas när de inte längre kan producera tillräckligt med energi för jobb som enkelt utfördes tidigare. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

- Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.

- Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

RADYO

DCR029

Tebrikler!
