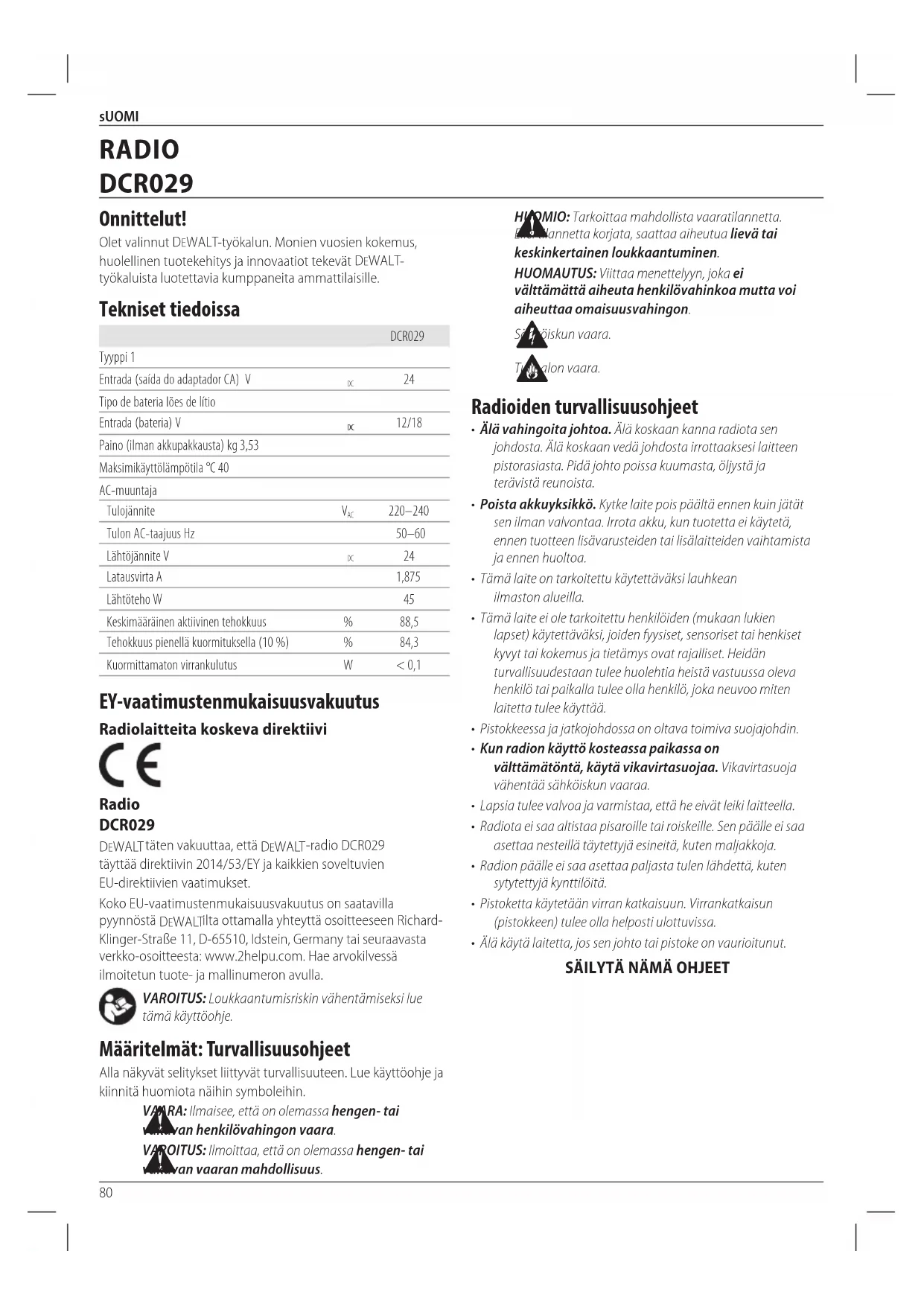

KÄYTTÖOHJE DCR029 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 80

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCR029
Tyyppi 1
Entrada (saída do adaptador CA) V	DC	24
Tipo de bateria lões de lítio
Entrada (bateria) V	DC	12/18
Paino (ilman akkupakkausta) kg 3,53
Maksimikäyttölämpötila °C 40
AC-muuntaja
Tulojännite	V_AC	220–240
Tulon AC-taajuus Hz		50–60
Lähtöjännite V	DC	24
Latausvirta A		1,875
Lähtöteho W		45
Keskimääräinen aktiivinen tehokkuus	%	88,5
Tehokkuus pienellä kuormituksella (10 %)	%	84,3
Kuormittamaton virrankulutus	W	< 0,1

EY-vaatimustenmukaisuusvakuutus

Radiolaitteita koskeva direktiivi

Radio

DCR029

DEWALTtäten vakuuttaa, että DEWALT-radio DCR029 täyttää direktiivin 2014/53/EY ja kaikkien soveltuvien EU-direktiivien vaatimukset.

Koko EU-vaatimustenmukaisuusvakuutus on saatavilla pyynnöstä DEWALTilta ottamalla yhteyttä osoitteeseen Richard-Klinger-Straße 11, D-65510, Idstein, Germany tai seuraavasta verkko-osoitteesta: www.2helpu.com. Hae arvokilvessä ilmoitetun tuote- ja mallinumeron avulla.

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Ilmaisee, että on olemassa hengen- tai varkan han henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai varkan vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Eilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sörsökun vaara.

Tuvalon vaara.

Radioiden turvallisuusohjeet

• Älä vahingoita johtoa. Älä koskaan kanna radiota sen johdosta. Älä koskaan vedä johdosta irrottaaksesi laitteen pistorasiasta. Pidä johto poissa kuumasta, öljystä ja terävistä reunoista.
• Poista akkuyksikkö. Kytke laite pois päältä ennen kuin jätät sen ilman valvontaa. Irrota akku, kun tuotetta ei käytetä, ennen tuotteen lisävarusteiden tai lisälaitteiden vaihtamista ja ennen huoltoa.
• Tämä laite on tarkoitettu käytettäväksi lauhkean ilmaston alueilla.
• Tämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö tai paikalla tulee olla henkilö, joka neuvoo miten laitetta tulee käyttää.
• Pistokkeessa ja jatkojohdossa on oltava toimiva suojajohdin.
• Kun radion käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtasuojaa. Vikavirtasujoa vähentää sähköiskun vaaraa.
• Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.
• Radiota ei saa altistaa pisaroille tai roiskeille. Sen päälle ei saa asettaa nesteillä täytettyjä esineitä, kuten maljakkoja.
• Radion päälle ei saa asettaa paljasta tulen lähdettä, kuten sytytettyjä kynttilöitä.
• Pistoketta käytetään virran katkaisuun. Virrankatkaisun (pistokkeen) tulee olla helposti ulottuvissa.
• Älä käytä laitetta, jos sen johto tai pistoke on vaurioitunut.

SÄILYTÄ NÄMÄ OHJEET

Akkua Laturit/Latausajat (minuutteina)
Kat. # VDC Ah Paino (kg)				DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 60 270 170 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 75* 135*X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189 18 4,0 0,54 60 185 120 100 60 60				60 120
DCB122	12	2,0	0,22	30	90	60	50	30	X	30	60
DCB124	12	3,0	0,25	45	140	90	70	45	45	45	90
DCB125	12	1,3	0,20	22	60	40	30	22	X	22	40
DCB127	12	2,0	0,20	30	90	60	50	30	X	30	60

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335-säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

ITUS: Sähköiskun vaara. Älä päästä nestettä laturin. Se voi aiheuttaa sähköiskun.

ITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, vikavirtasuojan laukaisuvirta on enintään 30mA.

MIO: Palovamman vaara. Loukkaantumisriskin tämiseksi lataa vain ladattavia DEWALT-akkuja.

Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät laskittteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Älä jätä laturia sateeseen tai lumeen.

- Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

- Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

- Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen

SUOMI

lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 17 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 18.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot

lataus käynnissä

ladattu täyteen

kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus

käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku.

Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi

A. Pistorasiasta ennen puhdistusta. Lika ja rasva

voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä

akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Älä säilytä tai käytä työkalua ja akkua paikassa, jossa lämpötila voi laskea alle 4 °C (34 °F) (kuten ulkovarastoissa tai metallirakennuksissa talvisin) tai ylittää 40 °C (104 °F) (kuten ulkovarastoissa tai metallirakennuksissa kesäisin).

- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.

- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä ellistessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä märän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAPOITUS: Tulipalovaara. Älä varastoi tai kamma akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtua tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpalsteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

sUOMI

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Akun Tyyppi

DCR029 toimii kaikilla 12 ja 18 voltin akuilla.

Näitä akkuja voidaan käyttää: DCB122, DCB124, DCB125, DCB127, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547, DCB548. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Radio
1 AC-muuntaja
1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 mallit)
2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2, Y2 mallit)

3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3, Y3 mallit)

1 Käyttöohje

hUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

hUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Radio merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Päivämääräkoodin Sijainti (Kuva B)

Päivämääräkoodi 21 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2020 XX XX

Valmistusvuosi

Kuvaus (Kuva A, B)

VAROITUS: Älä tee radioon tai sen osiin mitään oksia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Virtapainike / äänenvoimakkuuden säädin
2 Antenni
3 Haku-/kanavanvalinta-/nuolipainikkeet
4 Tilapainike
5 Radion esiasetuspainikkeet
6 Mykistyspainike

7 Valikkopainike
8 Nestekidenäyttö
9 Bluetooth-painike
10 Syöttö/Näyttö-painike
11 AUX-audioportti
12 USB-latausportti
13 Kantokahva
14 Turvakaari
15 AC-muuntaja

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

TOIMINTA

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran Vakavanentämiseksi katkaise työkalusta virta ja irrota

akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Akun asentaminen ja poistaminen radiosta (Kuva B)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 17 on ladattu täyteen.

Akun asentaminen radioon

1. Kohdista akku 17 akkukotelon sisällä oleviin kiskoihin 20.
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun poistaminen radiosta

1. Paina vapautuspainiketta 18 ja vedä akku voimakkaasti ulos akkukotelosta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 19 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Virransyöttö AC-muuntajalla (Kuva B)

VAROITUS: Käytä ainoastaan tämän tuotteen maaana toimitettua AC-muuntajaa. Muiden ulkoisten virtalähteiden käyttö voi aiheuttaa vaurioita radioon tai virtalähteeseen.

Voit syöttää radioon virtaa AC-muuntajan 15 avulla liittämällä johdon radion takana olevaan AC-tuloon 16 ja liittämällä sitten 230V AC -johtopään pistorasiaan tai pistorasiaan kytkettyyn oikeankokoiseen jatkojohtoon. Vedä johto aina täyteen pituuteensa ennen kutakin käyttökertaa.

Häiriöiden välttämiseksi muuntaja tulee sijoittaa mahdollisimman kauas radiosta.

HUOMAA: Akku tulee irrottaa ennen kuin AC-muuntaja voidaan liittää AC-tuloon.

Virta / Äänen säätö

Käynnistä radio painamalla virtapainiketta / äänenvoimakkuuden säädintä 1.

HUOMAA: Kun radiota käytetään ensimmäistä kertaa, se siirtyy 'DAB'-tilaan ja etsii automaattisesti asemia. Se alkaa sitten soittaa ensimmäistä löytämäänsä asemaa.

1. Käännä virtapainiketta / äänenvoimakkuuden säädintä 1 myötäpäivään, kun haluat lisätä äänenvoimakkuutta.

Pienennä äänenvoimakkuutta kääntämällä säädintä vastapäivään.

Tilatoiminto

Valitse yksin tiloista ('DAB', 'FM' tai 'AUX' tai Bluetooth®) painamalla tilapainiketta 4, kunnes haluttu toiminto löytyy.

HUOMAA: Kun Bluetooth®-painiketta 9 painetaan, myös radio siirtyy Bluetooth®-tilaan.

DAB-tila

Kanavan viritys

Kun laite kytketään päälle, se käynnistyy 'DAB'/'DAB+' -tilassa ja se etsii 'Automaattinen haku' lähetyassemia paikalliselta alueelta. Kun 'Automaattinen haku' on päättnyt, selaa assemia käyttämällä vasenta tai oikeaa nuolipainiketta 3.

HUOMAA: Jos vaihdat paikkaa tai vastaanotto on huono alkuperäisessä haussa (mahdollista, jos antenni ei ole ylhäällä), sen tuloksena voi olla tyhjä tai epätäydellinen asemien luettelo. Kaikki käytettävissä olevat lähetysasemat saadaan suorittamalla 'Automaattinen haku' manuaalisesti.

Automaattisen haun suorittaminen:

1. Paina valikkopainiketta 7, selaa valintoja painamalla oikeaa nuolipainiketta 3, kunnes pääset kohtaan 'Automaattinen haku'.
2. Paina Syöttö/Näyttö-painiketta 10 ja suorita 'Automaattinen haku'.

Kun 'Automaattinen haku' on valmis, radio soittaa ensimmäistä löytämäänsä asemaa.

Näyttö

Paina Syöttö/Näyttö-painiketta 10 selataksesi tekstiä, päivämäärää tai asematietoja.

Aseman karsinta

Jotkut radion aikaisemmin vastaanottamat asemat, jotka eivät enää ole saatavissa, saattavat näkyä merkinnällä ? aseman nimen jäljessä.

Poista nämä asemat asemaluettelosta 'Karsinta-valintaan' toiminnon avulla:

1. Paina Valikko-painiketta 7 ja selaa oikealle 'Karsinta-valintaan'.
2. Valitse painamalla Syöttö/Näyttö-painiketta 10.

Viritys- ja hakutoiminnot (FM)

Laitteessa on kaksi viritystapaa ja yksi hakutapa halutun taajuuden löytämiseksi.

Kanavan viritys:

Paina ja vapauta oikean- ja vasemmanpuoleinen nuolipainike 3. Toista, kunnes haluttu taajuus löydetään.

Kanavan haku:

Paina ja pidä alhaalla oikean- ja vasemmanpuoleista nuolipainiketta 3 kahden sekunnin ajan. Virittimen taajuus säätyy ensimmäiseen radioasemaan, jonka tarkkuus on hyväksyttävä, ja viritin pysähtyy tämän aseman kohdalle.

SUOMI

Esiasetus-/muistipainikkeiden ohjelmoiminen

Viisi 'DAB' ja viisi 'FM' -radioasemaa voidaan asettaa itsenäisesti. Kun painikkeet on ohjelmoitu, painikkeiden

1, 2, 3, 4 tai 5 painaminen muuttaa välittömästi taajuuden esiasetetulle asemalle.

1. Aseta radio haluamaasi asemaan osion (ks. Viritystai hakutoiminto).
2. Paina ja pidä painettuna haluttua radion esiasetuspainiketta 5, kunnes esiasetettu numero alkaa vilkkua LCD-näytössä 8. Vapauta painike ja odota, että esiasetettu näyttö lakkaa vilkkumasta.

EQ:n säätäminen

Bassoa ja diskanttia voidaan säätää muuttamalla radion Equalisation (EQ) -asetuksia.

1. Paina valikkopainiketta 7 ja valitse 'Sound EQ' nuolipainikkeilla ja paina sitten Syöttö/Näyttö-painiketta 10.
2. Voit säätää bassoa kiertämällä virtapainiketta / äänenvoimakkuuden säädintä 1 myötäpäivään voimakkuuden lisäämiseksi ja vastapäivään sen laskemiseksi.
3. Voit säätää diskanttia painamalla syöttöpainiketta basson säätämisen jälkeen ja säätämällä diskantin tasoa painamalla virtapainiketta / äänenvoimakkuuden säädintä 1.
4. Paina syöttöpainiketta poistuaksesi asetuksesta 'Sound EQ'.

Mykistyspainike

Ääni voidaan poistaa etupaneelissa olevalla mykistyspainikkeella 6.

Audion toistaminen ulkoisesta laitteesta (Kuva A)

AUX Audiota voidaan toistaa radion kautta käyttäen yhteensopivan Bluetooth®-laitteen langatonta Bluetooth®-yhteyttä tai liittämällä audiolaite tai matkapuhelin 3,5 mm audiokaapelilla etupaneelin AUX-audioporttiin 11.

Radion yhdistäminen Bluetooth®- audiolaitteeseen

1. Aseta radio ja Bluetooth®-audiolähde yhden metrin päähän toisistaan.
2. Käynnistä radio painamalla virtapainiketta / äänenvoimakkuuden säädintä 1.
3. Paina Bluetooth®-painiketta 9 tai aseta laite Bluetooth® (BT) -tilaan tilapainikkeella. Tämän aikana radio pyrkii löytämään aikaisemmin yhdistetyn laitteen. Jos se löytyy, radio luo yhteyden laitteeseen.
4. Jos haluat yhdistää toisen laitteen, paina ja pidä alhaalla Bluetooth®-painiketta paritustilaan siirtymiseksi.
5. Vahvista laitteen paritus. (Katso laitteen ohjekirjasta tarkat ohjeet laitteen parittamiseen).
6. Kun laitteet on yhdistetty, radio pystyy suoratoistamaan audiota laitteesta.

HUOMAA: Kun radio on yhdistetty Bluetooth®-laitteeseen, oikean- ja vasemmanpuoleisilla nuolipainikkeilla 3 voidaan ohittaa audiolaitteen kappaleita tai siirtyä edellisiin kappaleisiin.

Aikaisemmin paritetun Bluetooth®-audiolaitteen yhdistäminen

Jos Bluetooth®-laite on paritettu radioon aikaisemmin ja se on käyttöalueella, se luo yhteyden automaattisesti Bluetooth® (BT)-tilassa ollessa. Jos yhteyttä ei ole luotu ja musiikin toistaminen ei onnistu, noudata ohjeita Radion paritus Bluetooth®-audiolaitteeseen.

Aikakatkaisu (Kuva A)

Akkuvirran säästämiseksi radio kytkeytyy automaattisesti pois päältä, jos sitä ei käytetä 15 minuuttiin. Käyttämätön jakso voi johtua 15 minuuttia kestävästä puutteellisesta parituksesta tai Bluetooth®-yhteyden häiriöstä. Jos radio kytkeytyy pois päältä käyttämättömän jakson vuoksi mistä tahansa syystä katso ohjeet

Aikaisemmin paritetun Bluetooth ^® -laitteen yhdistäminen.

HUOMAA: Optimaalinen Bluetooth®-suoratoistoväli on noin 9 m (suora näkyvyys) radioon, mutta jopa 30 m:n etäisyydet ovat mahdollisia. Fyysiset esteet, muut langattomat laitteet tai sähkömagneettiset laitteet voivat vaikuttaa yhteyden laatuun. Jos Bluetooth®-yhteys menetetään, koska optimaalinen välimatka ylitetään tietyn ajan aikana, yhteydessä on esteitä tai muita haittoja, laitteen uudelleen yhdistäminen RADIOON voi olla tarpeen.

Matkapuhelimen lataaminen USB-portin kautta (Kuva A)

Voit ladata matkapuhelimesi (enintään 2 amp) radion USB-latausportilla 12. Lataaminen on mahdollista laitteen ollessa päällä ja sen toimiessa vaihtovirralla tai akulla.

Tärkeitä huomautuksia radiosta

1. Vastaanotto riippuu sijainnista ja radiosignaalin voimakkuudesta.
2. Joitakin generaattoreita käyttäessä radiosta voi kuulua taustamelua,

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

Hueltoilmoitukset

Tuote ei ole käyttäjän huollettavissa. Radion sisällä ei ole mitään huollettavia osia. Tarvitaan huolto valtuutetussa huoltokeskuksessa, jotta estetään staattiselle sähkölle herkkien sisäisten komponenttien vaurioituminen.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ikä, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden

ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin määrä. Lipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei dänstattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku tulee viedä kierrätykseen, kun se ei enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

RADIO

DCR029

Gratulerar!
