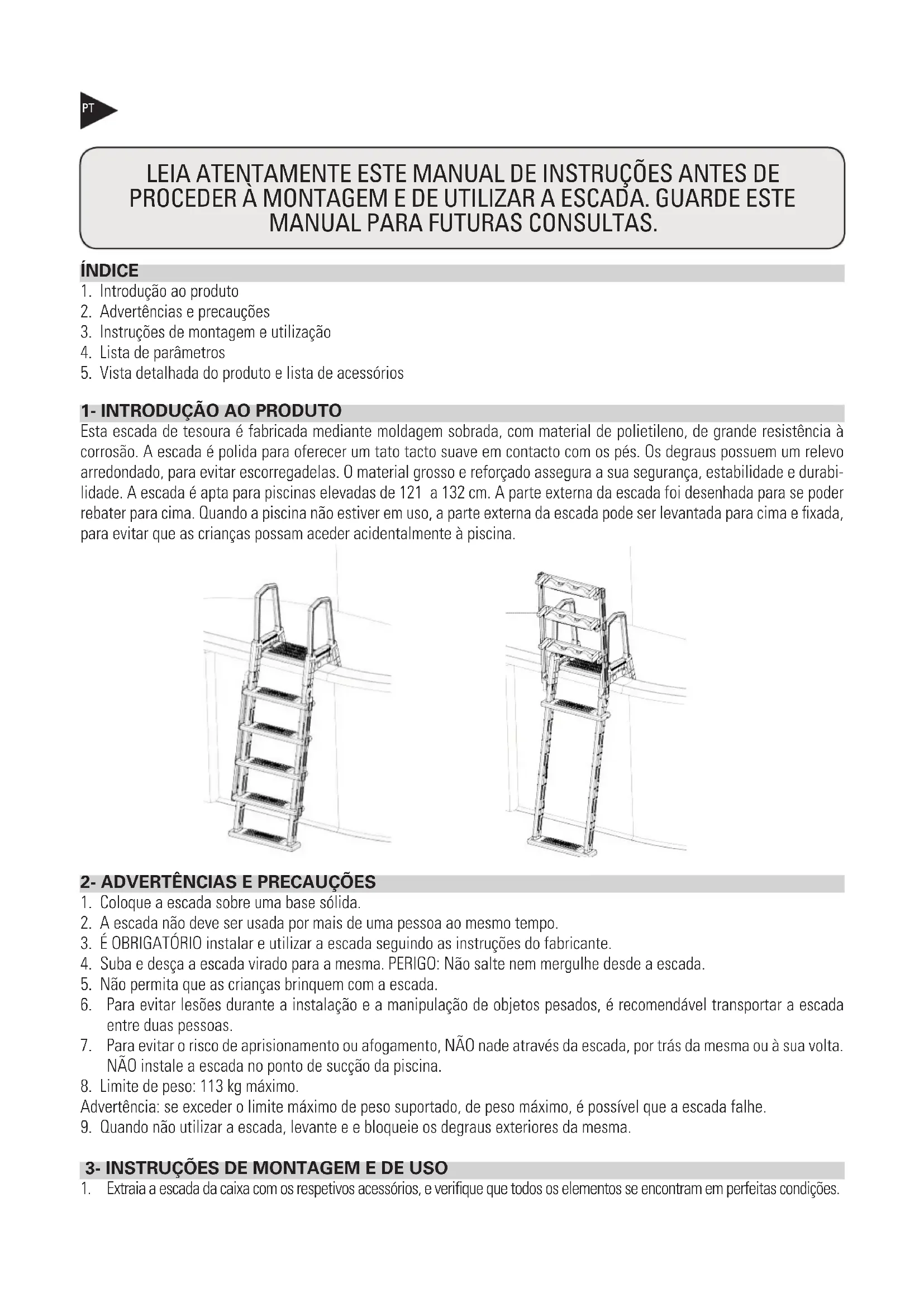

MANUAL DE UTILIZADOR L4PL GRE

1. Introdução ao produto
2. Advertências e precauções
3. Instruções de montagem e utilização
4. Lista de parâmetros
5. Vista detalhada do produto e lista de acessórios

1- INTRODUÇÃO AO PRODUTO

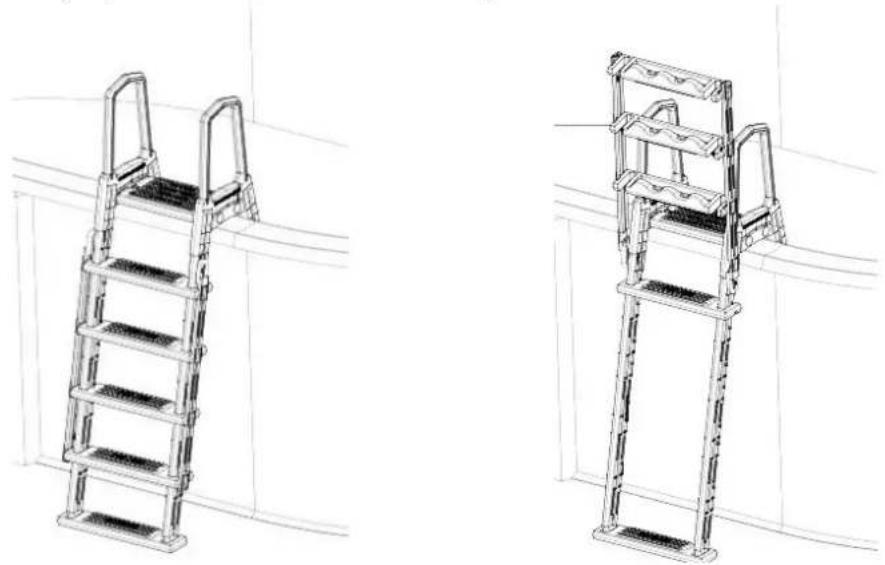

Esta escada de tesoura é fabricada mediante moldagem sobrada, com material de polietileno, de grande resistência à corrosão. A escada é polida para oferecer um tato tacto suave em contacto com os pés. Os degraus possuem um relevo arredondado, para evitar escorregadelas. O material grosso e reforçado assegura a sua segurança, estabilidade e durabilidade. A escada é apta para piscinas elevadas de 121 a 132 cm. A parte externa da escada foi desenhada para se poder rebater para cima. Quando a piscina não estiver em uso, a parte externa da escada pode ser levantada para cima e fixada, para evitar que as crianças possam aceder acidentalmente à piscina.

1. Coloque a escada sobre uma base sólida.
2. A escada não deve ser usada por mais de uma pessoa ao mesmo tempo.
3. É OBRIGATÓRIO instalar e utilizar a escada seguindo as instruções do fabricante.
4. Suba e desça a escada virado para a mesma. PERIGO: Não salte nem mergulhe desde a escada.
5. Não permita que as crianças brinquem com a escada.
6. Para evitar lesões durante a instalação e a manipulação de objetos pesados, é recomendável transportar a escada entre duas pessoas.
7. Para evitar o risco de aprisionamento ou afogamento, NÃO nade através da escada, por trás da mesma ou à sua volta. NÃO instale a escada no ponto de sucção da piscina.
8. Limite de peso: 113 kg máximo.
   Advertência: se exceder o limite máximo de peso suportado, de peso máximo, é possível que a escada falhe.
9. Quando não utilizar a escada, levante e e bloqueie os degraus exteriores da mesma.

3- INSTRUÇÕES DE MONTAGEM E DE USO

1. Extraia a escada da caixa com os respetivos acessórios, e verifique que todos os elementos se encontram em perfeitas condições.

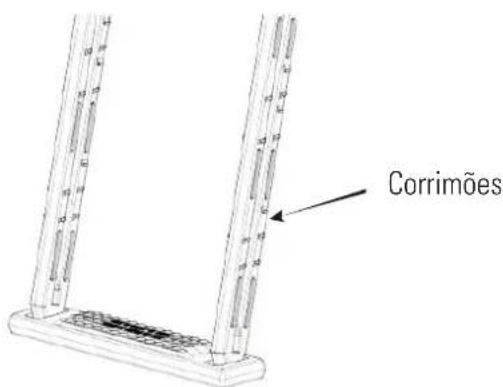

2. Em primeiro lugar, coloque o degrau inferior numa superfície plana com a parte acanalada para cima, e em seguida introduza os corrimões nas ranhuras.

Nota: Os dois corrimões devem introduzir-se nas ranhuras na mesma direção..

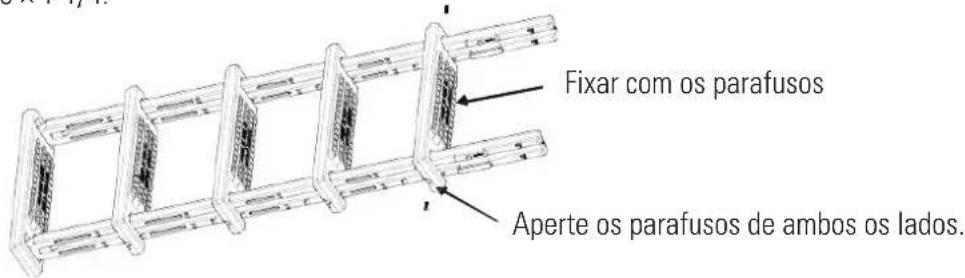

1. Acople os quatro degraus aos corrimões como indica a seguinte figura. Fixe o degrau superior aos corrimões com os parafusos N.º 10 × 1-1/4.

Fixar com os parafusos Aperte os parafusos de ambos os lados.

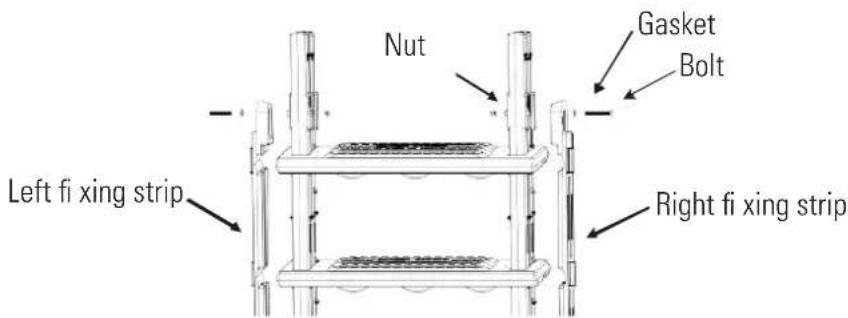

1. Fixe as travessas da esquerda e da direita com pernos e juntas (M6) e porcas M6*85, evitando apertá-las excessivamente (os acessórios incluem-se no conjunto de parafusos 5862050002).

Nut Gasket Bolt Left fi xing strip Right fi xing strip

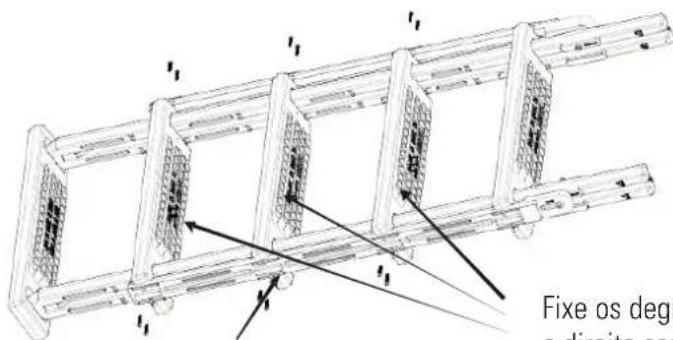

1. Utilize os parafusos N.º 10 × 1-1/4 para fixar os três degraus restantes. Coloque o conjunto a um lado para o usar posteriormente

Fixe os deg a direito cer

Aperte com dois parafusos dos lados

Fixe os degraus às travessas esquerda e direita com parafusos.

1. Coloque outro degrau inferior numa superfície plana, com a parte acanalada virada para cima, e introduza os corrimões nas ranhuras.

Nota: Os dois corrimões devem introduzir-se nas ranhuras na mesma direção.

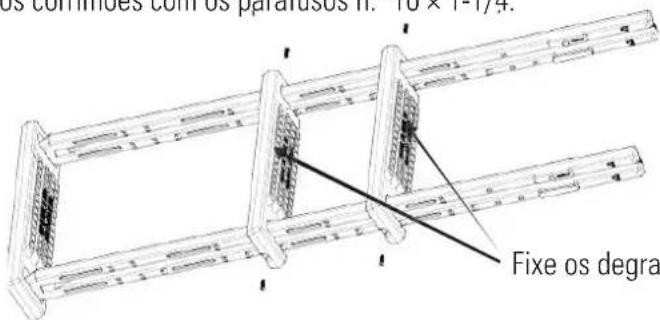

1. Fixe os degraus aos corrimões com os parafusos n.º 10 × 1-1/4.

os cominoes com os paraísois n. 16 x 1-1/4. Fixe os degra

Fixe os degraus aos corrimões com parafusos.

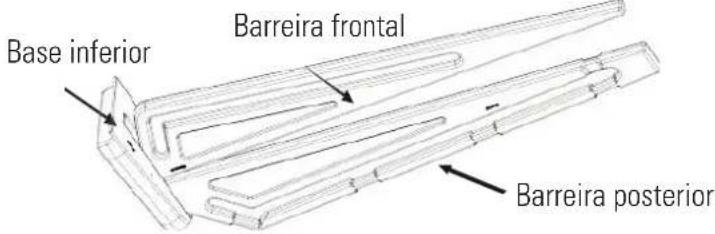

1. Coloque a base inferior numa superfície nivelada. Introduza a barreira frontal na ranhura da base inferior, na direção da extremidade arredondada. Introduza a barreira posterior na ranhura da base inferior, virada para a extremidade lisa.

Base inferior Barreira frontal Barreira posterior

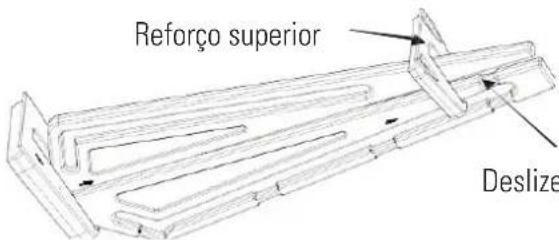

1. Deslize o reforço superior sobre a barreira frontal, como se indica na figura. Deslize o reforço superior pela ranhura da barreira posterior, e pressione ligeiramente para o fi xar.

Reforço superior Deslize

Deslize o reforço superior pela ranhura.

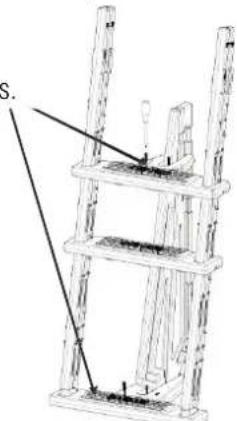

1. Fixe a base inferior da barreira anti-aprisionamento no degrau inferior da parte interior da escada com dos parafusos n.º 10 × 1-1/4

Fixe a barreira numa destas duas posições.

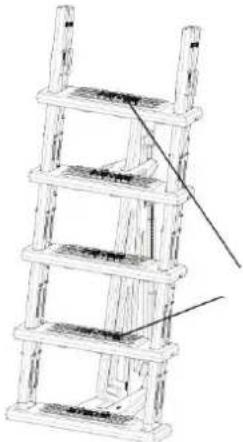

1. Fixe os degraus restantes aos corrimões com parafusos n.º 10 × 1-1/4 nas posições da ranhura.

Instale os degraus com parafusos.

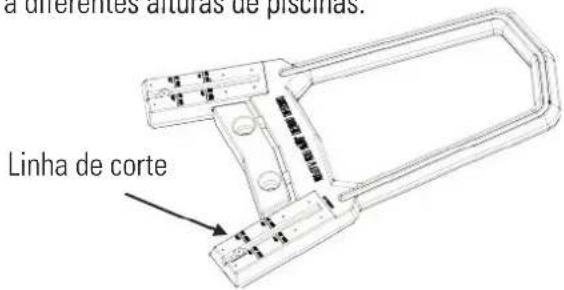

1. Esta escada foi concebida para se adaptar a diferentes alturas de piscinas.

Se a altura da sua piscina for de 132 cm, localize a primeira linha nos corrimões da escada. Com uma serra de folha, corte uniformemente os corrimões de ambos os lados.

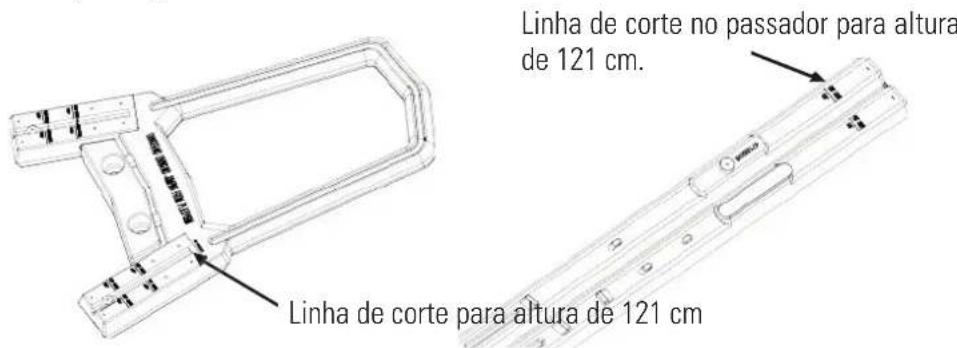

Se a altura da sua piscina for de 121 cm, localize a segunda linha na balaustrada, e com uma serra de folha corte uniformemente a balaustrada de ambos os lados. Localize a linha dos corrimões e corte a parte sobrante, de maneira uniforme de ambos os lados.evenly through both sides.

Linha de corte no passador para altura de 121 cm. Linha de corte para altura de 121 cm.

Se a altura da sua piscina for de 137 cm, não é necessário realizar nenhum corte.

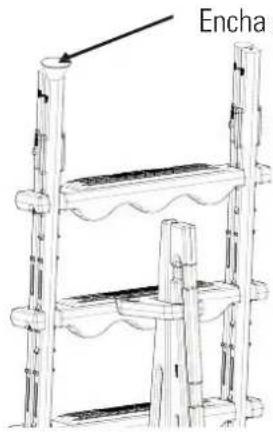

1. Com a ajuda de um funil, encha ambos os corrimões com areia. Utilize aproximadamente 9 kg de areia para cada corrimão. A barreira do passo 11 inclui a barreira frontal e a posterior.

Encha

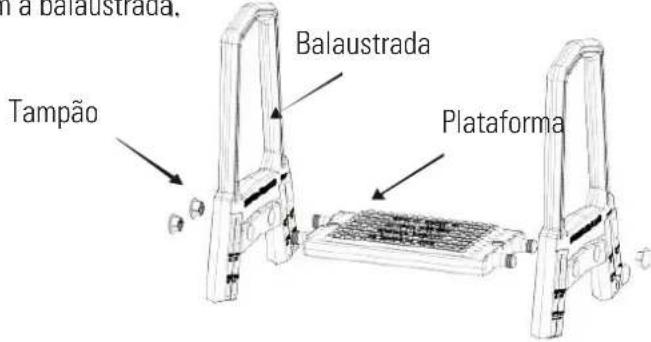

1. Monte as balaustradas na plataforma, centre o tampão da abertura na parte lateral da balaustrada onde se acrescentou a plataforma. Com a ajuda de um maço ou de um martelo de borracha, golpeie até que o tampão fi que completamente nivelado com a balaustrada.

Tampa Balaustrada Plataforma

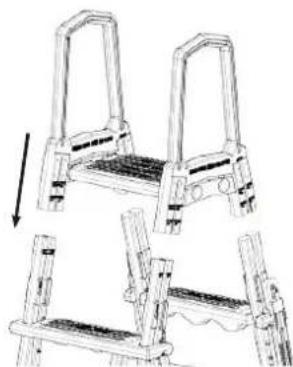

1. Monte as balaustradas pressionando-as contra os corrimões.

2. Fixe os corrimões às patas da escada com parafusos n.º 10 × 1-1/4.

Pressione contra os corrimões.

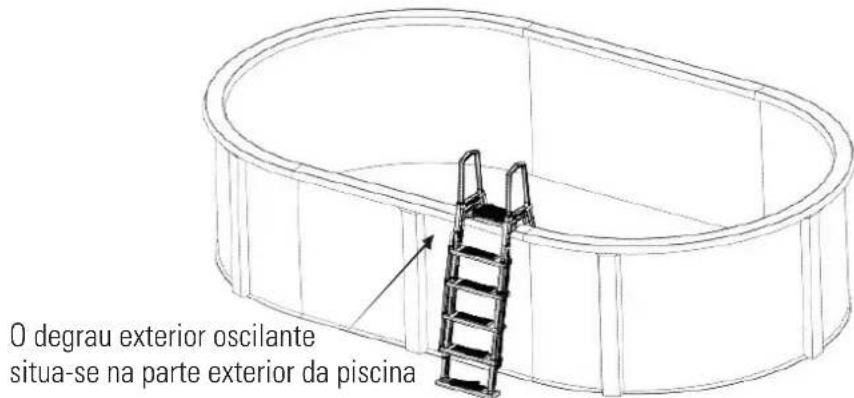

1. Coloque a escada montada dentro da piscina, do lado por onde deseje situar a entrada e saída da mesma. A barreira anti-aprisionamento deve estar dentro da piscina. Quando a escada estiver dentro da piscina, mova-a para a frente e para trás para eliminar o ar que possa existir no seu interior.

Ao instalar a escada, é recomendável colocar debaixo desta um tapete próprio para escadas, VENDIDO SEPARADAMENTE.

O degrau exterior oscilante situa-se na parte exterior da piscina

1. As escadas de tesoura devem fixar-se à borda da piscina. Para o fazer, em primeiro lugar alinhe os dois orifícios da plataforma com a borda da piscina. Seguidamente, marque a posição dos orifícios na borda da piscina com um marcador fi no, e faça os furos com uma broca 5/16. Para terminar, utilize pernos, porcas e juntas para fi xar a escada à borda da piscina.

Utilize o conjunto de parafusos 5862050000 e pernos 2,5 se a altura da piscina for de 120 cm

Utilize o conjunto de parafusos 5862050001 e pernos 5 se a altura da piscina for de 132 cm

Utilize o conjunto de parafusos 5862050001 e pernos 5 se a altura da piscina for de 137 cm

Perno Plataforma Borda da piscina

Manutenção de rotina

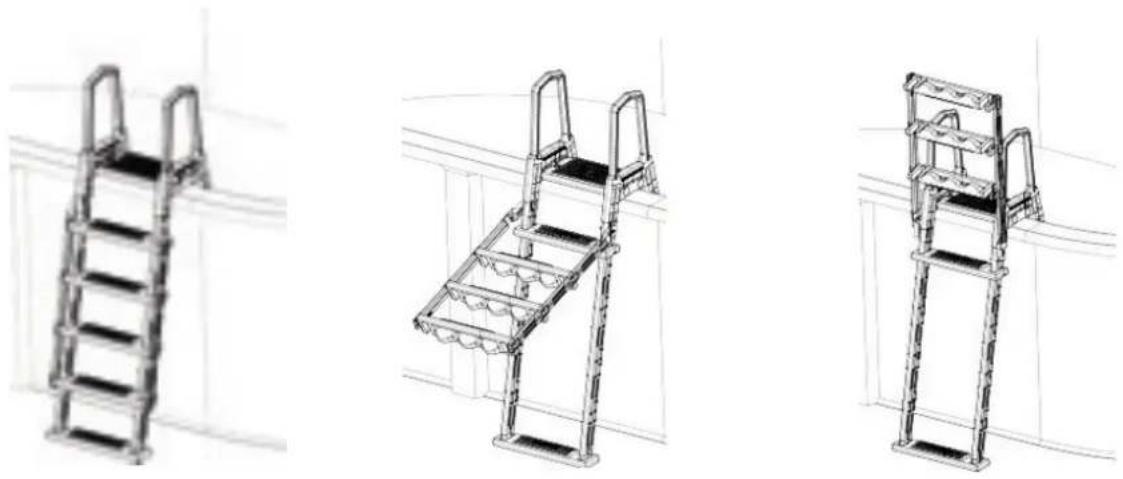

Quando não utilizar a piscina, é recomendável elevar a parte exterior da escada, pressionando-a e fi xando-a na posição elevada.

1. Retire a escada da piscina durante o inverno.
2. Quando retirar a escada, é recomendável lavá-la com água limpa, para eliminar as substâncias químicas que possam aderir-se à sua superfície.
3. Guarde a escada num lugar morno e seco, para a poder utilizar novamente no ano seguinte.

4- LISTA DE PARÂMETROS

No. Descrição Especifi cações
1 Aplicação Piscina elevada de 121-132 cm de		altura
2 Limite de peso 113 kg
3 Material Polietileno
4 Dimensões do produto 1070 × 646 × 1966 mm
5	Peso bruto
6	Dimensões da embalagem	600 × 200 × 1510 mm

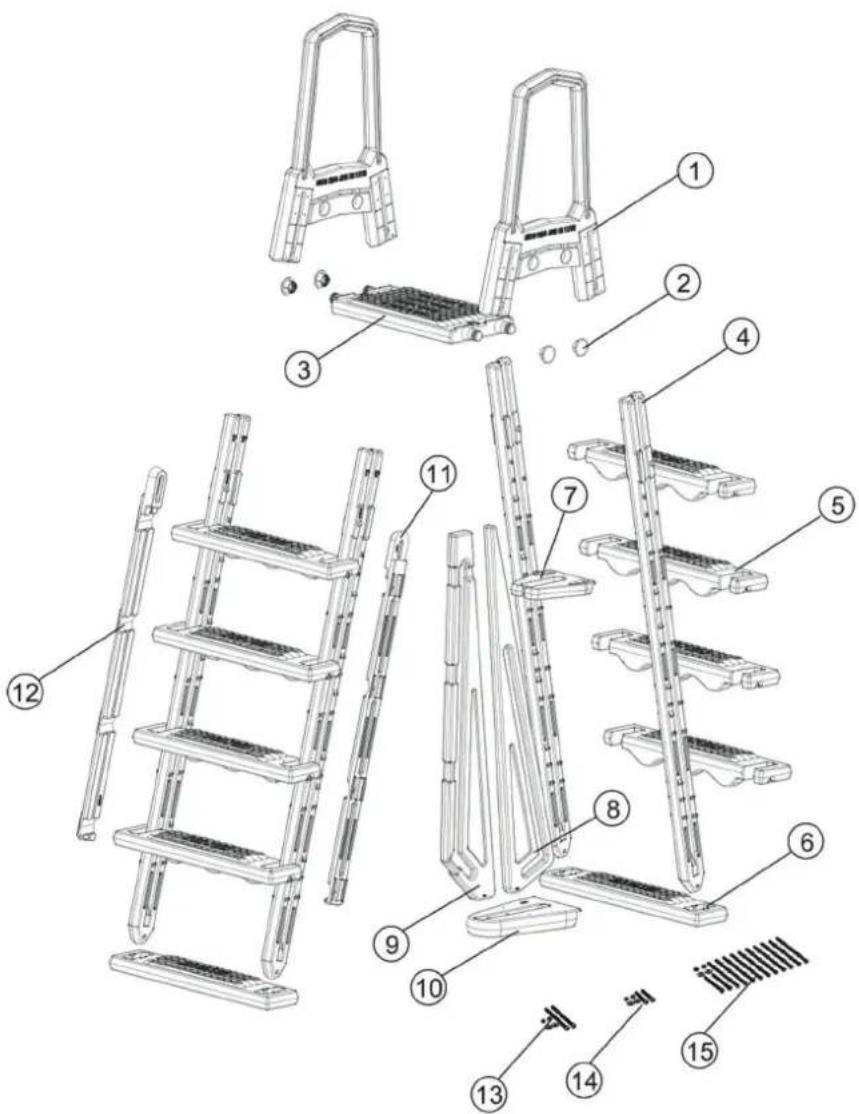

5- VISTA DETALHADA DO PRODUTO E DOS SEUS ACESSÓRIOS

N.°	Número da peça	Descrição	Quant.
1 47155001	Balaustrada	2
2 48850112	Tampão	4
3 47155011	Plataforma	1
4 47155005	Corrimão	4
5 47155002	Degrau	8

6 47155008 Degrau inferior 2
7 47155003 Reforço superior 1
8 47155009 Barreira frontal 1
9 47155010 Barreira posterior 1
10 47155004 Base inferior 1
11 47155007 Travessa de fixação esquerda 1
12 47155006 Travessa de fixação direita	1
13	5862050001	Conjunto de pernos 5
14	5862050000	Conjunto de pernos 2,5
15	5862050002	Conjunto de pernos 1-1/4

• De acordo com estas disposições, o vendedor garante que, no momento da entrega, o produto correspondente a esta garantia ("o Produto") não apresenta nenhum tipo de falta de conformidade.
• O Período de Garantia para o Produto é de dois (2) anos, contados a partir da data de entrega ao comprador.
• Se, durante o período de garantia, o comprador notificar ao vendedor alguma falta de conformidade do Produto, o vendedor deverá reparar ou substituir o Produto por sua conta no lugar onde considerar conveniente, salvo que isso seja impossível ou desmesurado.
• Quando não for possível reparar ou substituir o Produto, o comprador poderá solicitar uma redução proporcional do preço ou, se a falta de conformidade for o suficientemente grave, a rescisão do contrato de venda.
• As partes substituídas ou reparadas em virtude desta garantia não ampliarão o período de garantia do Produto original, mas disporão da sua própria garantia.
• Para que a presente garantia tenha efeito, o comprador deverá apresentar o comprovante da data de compra e de entrega do Produto.
• Se o comprador alegar uma falta de conformidade do Produto, passados mais de seis meses da data de entrega do mesmo, deverá demonstrar a origem e a existencia do defeito alegado.
• O presente Certificado de Garantia não limita nem afecta os direitos dos consumidores derivados das normas nacionais de carácter imperativo.

2- CONDIÇÕES PARTICULARES

• A presente garantia cobre os produtos descritos neste manual.
• O presente Certificado de Garantia só sera válido nos países da União Europeia.
• Para a eficácia desta garantia, o comprador deverá seguir rigorosamente as indicações do Fabricante contidas na documentação fornecida com o Produto, quando a mesma for aplicável em função da gama e do modelo do Produto.
• No caso de se estabelecer um calendário para a substituição, manutenção ou limpeza de determinadas peças ou componentes do Produto, a garantia só será válida se o citado calendário tiver sido cumprido rigorosamente.

3- LIMITAÇÕES

• A presente garantia só será válida para as vendas realizadas a consumidores, entendendo-se por “consumidor” a pessoa que comprar o Produto com fins não abrangidos no âmbito da sua actividade profissional.
• A garantia não cobre o desgaste normal derivado do uso do produto. Em relação às peças, componentes e/ou materiais fungíveis ou consumíveis como pilhas, lâmpadas, etc., terá efeito o disposto na documentação fornecida com o Produto, em cada caso.
• Esta garantia não abrange as seguintes situações: (I) Se o Produto tiver sido objecto de um uso incorrecto; (II) tiver sido reparado, sofrido manutenção ou manipulado por pessoas não autorizadas ou (III) tiver sido reparado ou as suas peças substituídas por peças não originais. Quando a falta de conformidade do Produto for consequência de uma instalação ou colocação em funcionamento incorrecta, a presente garantia só será válida se a referida instalação ou colocação em funcionamento estiver incluída no contrato de compra-venda do Produto e tiver sido realizada pelo vendedor ou sob sua responsabilidade.
