MANUAL DE UTILIZADOR SF133 GRE

BARREIRA DE PROTEÇÃO PARA PISCINAS

Antes de começar, é importante conhecer as normas que devem ser respeitadas para instalar a barreira.

• A barreira deve vedar completamente a piscina e todos os seus acessos.

• Todos os lados da piscina devem contar com proteção, quer seja com a barreira ou com um elemento permanente, como uma pare- de, um murete ou outra barreira, com a condição de que este elemento respeite o estabelecido na norma NF P 90 -306 (especialmente a obrigação de que o referido elemento nunca deverá ter uma altura de franqueamento inferior a 1,10 m).

• No caso de a barreira ter que estar unida a outro elemento, tente que este seja o suficientemente sólido para oferecer um ponto de fixação estável.

• Não instale a barreira sobre um solo instável, como relva, areia…

• ATENÇÃO: É obrigatório respeitar um corredor de pelo menos 1,10 m entre a barreira e qualquer ponto de apoio fixo ou móvel (a um lado e ao outro da barreira)

• Recomenda-se instalar a barreira a uma distância mínima de 1 m do nível da água. Nas piscinas privadas de uso individual, reco- menda-se não instalar a barreira demasiado longe do tanque, visando evitar que a proteção perca eficácia.

• Não obstante, quando calcular a distância entre a água e a barreira, deverá ter em conta a distância mínima que lhe permitir levar a cabo os trabalhos de manutenção, como a aspiração. Não estabeleça uma distância muito curta, que possa incomodar os trabalhos de manutenção.

• Antes de utilizar este produto, leia atentamente as advertências e as instruções anexas e respeite as suas indicações. Se não tiver em conta as advertências nem as instruções de segurança, poderão ocorrer lesões pessoais, óbitos ou danos materiais.

• Leia este documento com atenção e conserve-o para consultas posteriores.

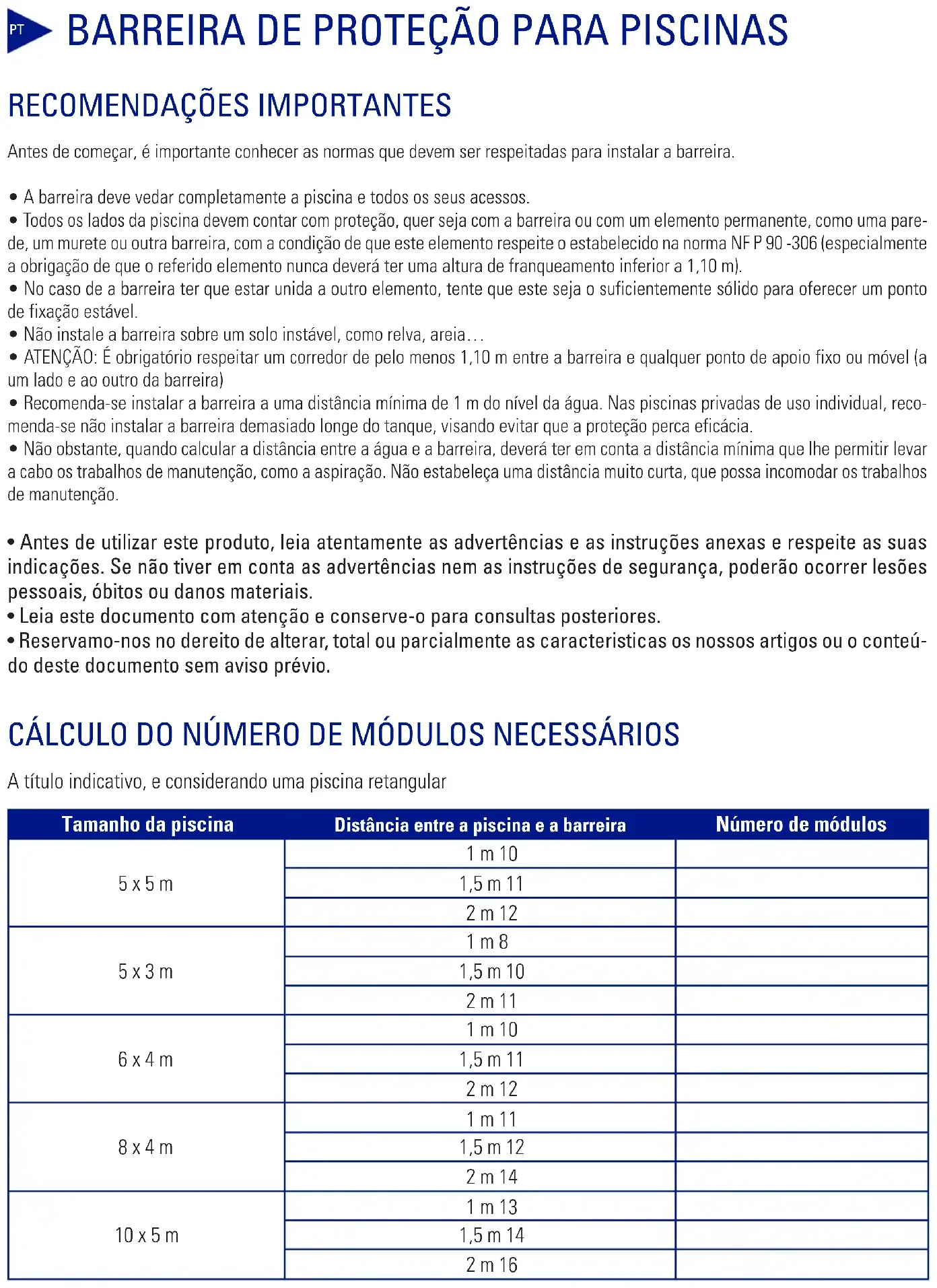

• Reservamo-nos no dereito de alterar, total ou parcialmente as caracteristicas os nossos artigos ou o conteú- do deste documento sem aviso prévio. CÁLCULO DO NÚMERO DE MÓDULOS NECESSÁRIOS A título indicativo, e considerando uma piscina retangular Tamanho da piscina Distância entre a piscina e a barreira Número de módulos 5 x 5 m 1 m 10 1,5 m 11 2 m 12 5 x 3 m 1 m 8 1,5 m 10 2 m 11 6 x 4 m 1 m 10 1,5 m 11 2 m 12 8 x 4 m 1 m 11 1,5 m 12 2 m 14 10 x 5 m 1 m 13 1,5 m 14 2 m 16FERRAMENTAS NECESSÁRIAS

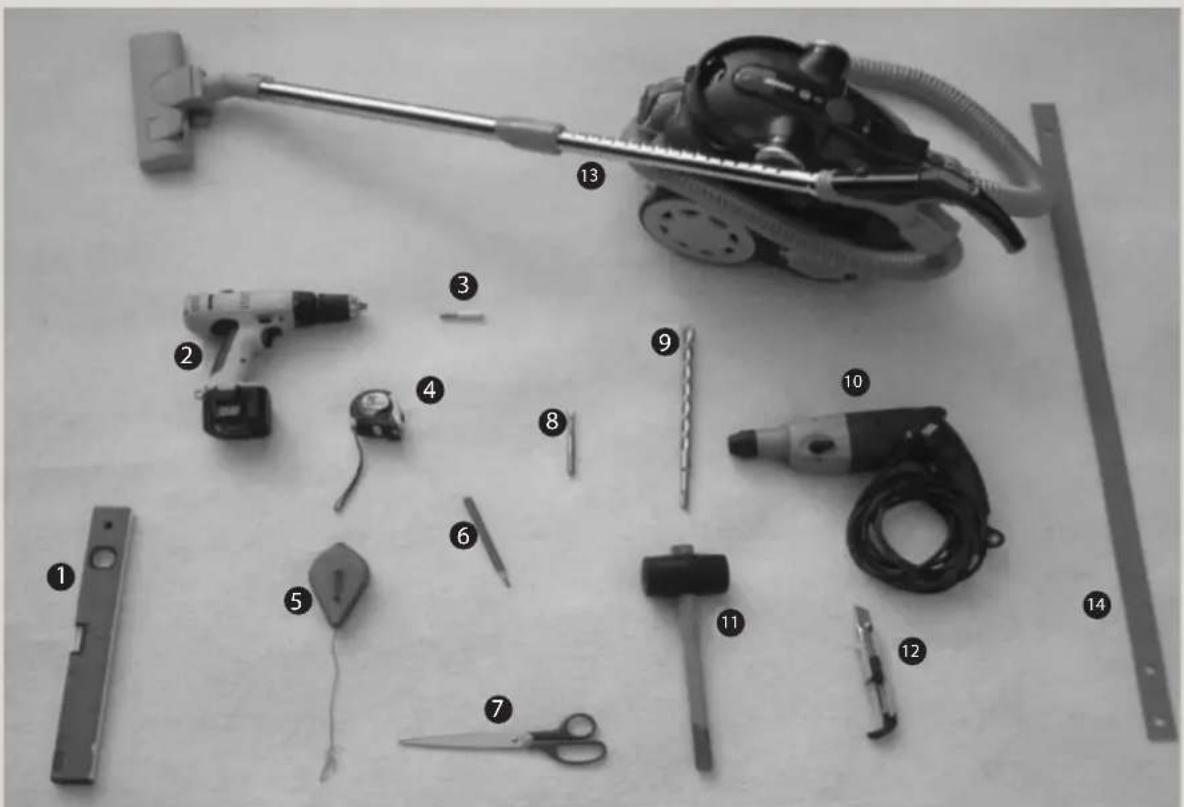

Broca para betão de ø 1

Perfuradora ou trado de percussão que admita brocas de ø 16

Molde para a deteção de roturas

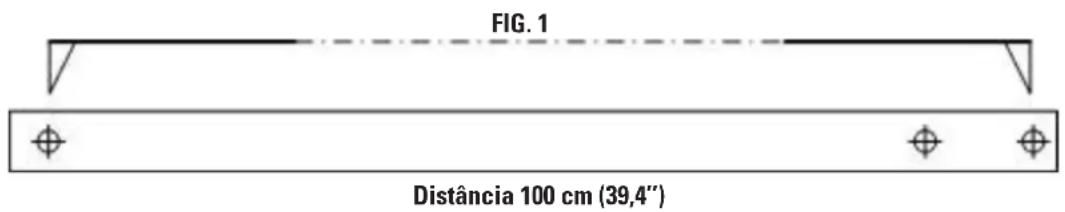

1 painel de 3 m pré-instalado, formado por uma rede e 4 postes, com comprimento ajustável Conteúdo de 1 saquinho: 4 cavilhas 4 embelezadores para cavilhas 1 gancho 1 molde para a situação dos orifíciosFIG. 1 Distância 100 cm (39,4’’) IMPORTANTE: No caso de a barreira ter que fazer uma curva, será necessário ajustar esta distância uns 5 mm, adicionado ou subtraindo, a fim de obter a tensão adequada da rede (ver os esquemas do parágrafo 3).

3. FAZER OS ORIFÍCIOS

Os orifícios devem ser feitos com a broca de ø 16. Se se furar um primeiro orifício com a broca de ø 10, pode ser mais simples realizar a perfuração definitiva de ø 16.

• Com a ajuda de um nível, fure os orifícios que acabam de ser marcados conforme as seguintes instruções: Se os orifícios estiverem localizados numa linha reta, todos devem situar-se em 90º relativamente LINHA RETA POSTE Piscina FIG. A

INSTALAÇÃO DA BARREIRA

ATENÇÃO: A BARREIRA PODE SER INSTALADA APENAS SOBRE UMA BASE ESTÁVEL, DURA E, SE FOR POSSÍVEL, GROSSA. A SUPERFÍCIE IDEAL PARA A INSTALAÇÃO DA BARREIRA É UMA CAMADA DE BETÃO.

• Tente deixar o espaço suficiente em volta da piscina para poder trabalhar sem problemas.

• O solo deve estar limpo e seco para poder distinguir corretamente as marcas que deverão ser realizadas nele

• Não comece a instalar a barreira se as condições meteorológicas não são ótimas. Deverá utilizar dispositivos elétricos, como perfuradoras. Por prudência, não utilize estes aparelhos se chove ou em solos húmidos. Em todo o caso, os dispositivos elétricos devem estar ligados a uma tomada equipada com um disjuntor de reversão de corrente de 30 mA.

1. ESTABELECER O PONTO DE PARTIDA

Utilize uma corda para as partes retas, visando obter um traçado perfeitamente retilíneo.

2. TRACE AS 4 MARCAS PARA ASSINALAR OS 4 POSTES DO PRIMEIRO PAINEL

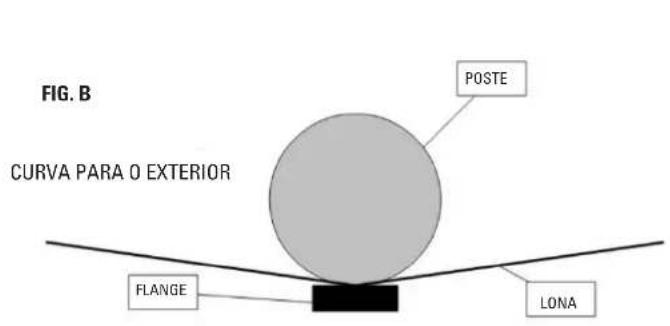

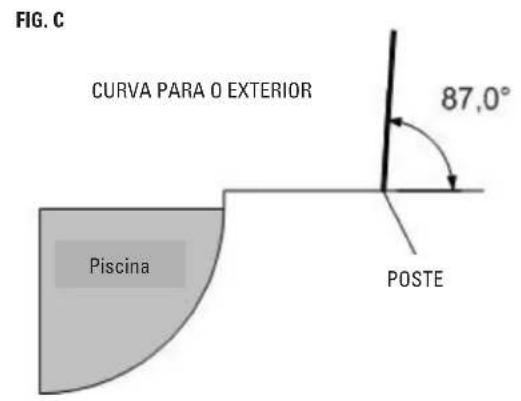

Através da utilização dos dois orifícios opostos do molde fornecido ou da fita métrica, marque os 4 orifícios do primeiro painel, deslocando o molde a partir do último orifício marcado.• Se os orifícios se encontrarem numa curva para o exterior (ver o esquema no final da página), quando marcar os orifícios deverá reduzir de 3 a 5 mm o espaçamento padrão indicado pelo molde de perfuração. Quando a curva for para o exterior, o tecido envolverá mais o poste (ver fig. B) que se se tratar de uma linha reta, e daí a necessidade de reduzir uns milímetros o espaço entre os postes. No momento de fazer os orifícios, incline a perfuradora de 2º a 4º para o exterior da piscina a fim de dotar de uma leve inclinação dos postes para o exterior. A inclinação garantirá que a rede tem a tensão ótima na parte superior da barreira. Se a curva não for muito pronunciada, bastará com 2º; se, caso contrário, a curva for mais acentuada, poder-se-á chegar até aos 4º (ver a fig. C).

POSTE LONA FLANGE Quando a curva for para o exterior, o tecido envolverá mais o poste que se se tratar de uma linha reta, e daí a necessidade de reduzir uns milímetros o espaço entre os postes.

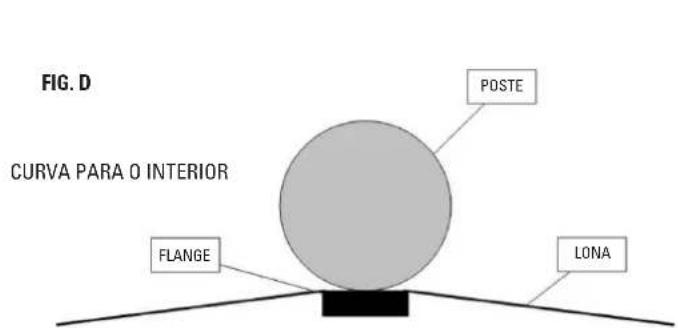

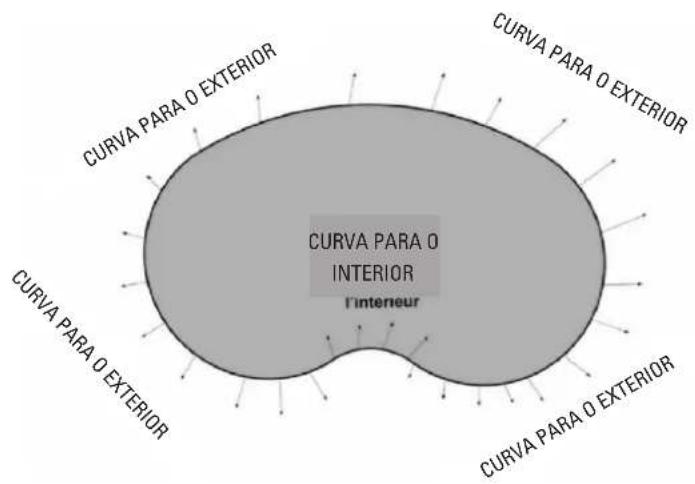

• Se os orifícios estiverem localizados numa curva para o interior (ver o esquema no final da página), quando marcar os orifícios aumente de 3 a 5 mm o espaçamento padrão indicado pelo molde de perfuração. Quando a curva for para o interior, o tecido envolverá menos o poste (ver fig. D) que se se tratar de uma linha reta, e daí a necessidade de aumentar uns milímetros o espaço entre os postes. No momento de fazer os orifícios, deverá inclinar a perfuradora de 2º a 4º para o interior da piscina a fim de dotar de uma leve inclinação dos postes para o interior. A referida inclinação garantirá que a rede tem a tensão ótima na parte superior da barreira. Se a curva não for muito pronunciada, bastará com 2º; se, caso contrário, a curva for mais acentuada, poder-se-á chegar até aos 4º (ver a fig. E). A inclinação dos postes conforme as curvas permite obter uma tensão ótima na parte superior da rede. FIG. D FIG. E

INTERIOR Quando a curva seja para o interior, o tecido envolve o poste menos que se se tratar de uma linha reta, daí a necessidade de aumentar uns milímetros o espaço entre os postes.4. INSTALAÇÃO DAS CAVILHAS E DO PAINEL Depois de ter furado os 4 orifícios, retire a sujeira e a poeira em volta e no interior deles com um aspirador. Insira manualmente as cavilhas e, se o necessitar, acabe de introduzi-las com a ajuda de um maço. Em seguida, instale o primeiro painel. Encaixar os postes nas cavilhas exige um pequeno esforço, portanto é mais conveniente inserir o poste com uma leve inclinação para o orifício a fim de deslizar o extremo de apoio e em seguida endireitar o poste para cravá-lo completamente. Se não conseguir colocar o poste no respetivo lugar, talvez terá que voltar a perfurar. Nota: O tecido da parte superior do painel pode parecer que não está esticado. A tensão obter-se-á quando todos os painéis estiverem no respetivo lugar e unidos entre eles. FIG. 2 Distância 7,6 cm (3’’)

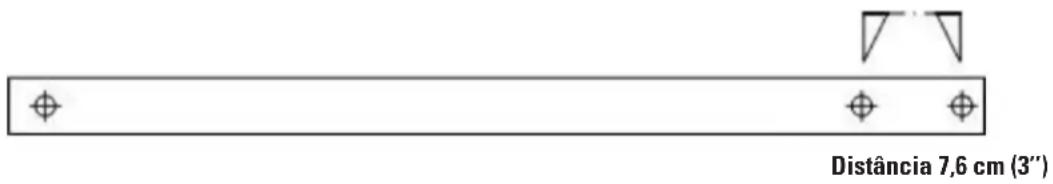

Passe ao seguinte painel com o molde de traçado a fim de determinar a localização do primeiro poste deste painel. A partir do orifício do último poste do painel que se acaba de colocar, aplique o molde utilizando desta vez os dois orifícios mais próximos (ver a figura 2 abaixo). Este espaço de 7,6 cm (de eixo a eixo) representa o espaço entre o último poste do painel e o primeiro poste do seguinte.

6. REPITA AS OPERAÇÕES DAS ALÍNEAS 2 A 5 ATÉ TEREM SIDO FURADOS TODOS OS ORIFÍCIOS E TEREM

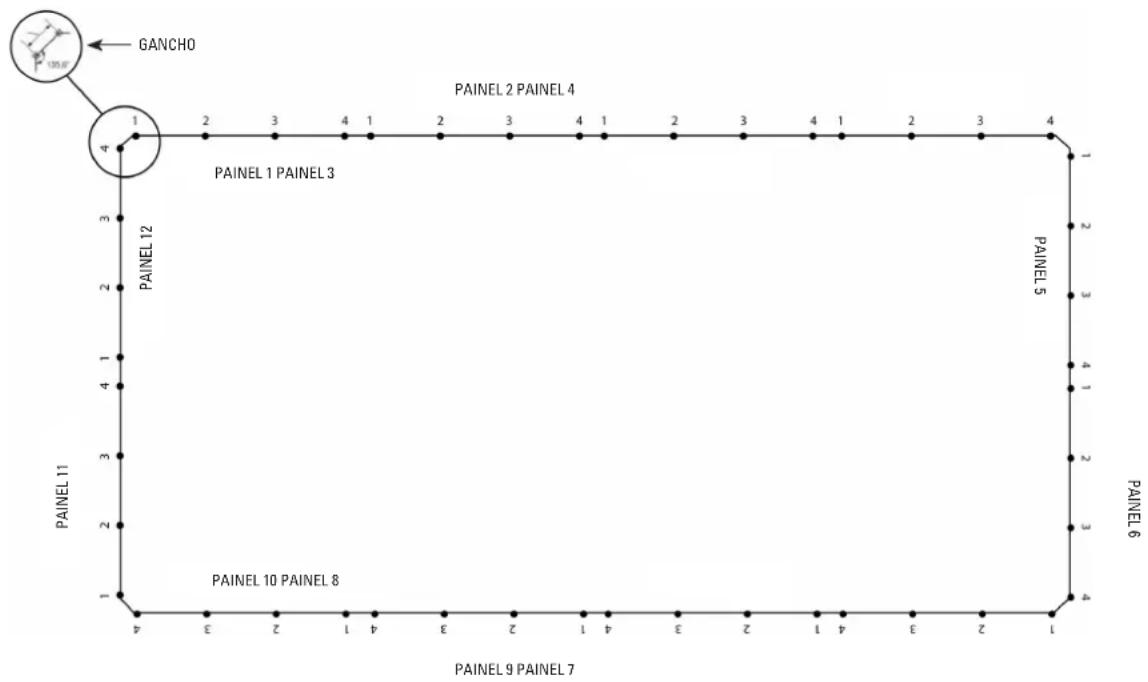

SIDO COLOCADO TODOS OS PAINÉIS. Importante: Ângulo de 90º Não é recomendado construir a barreira com ângulos iguais ou inferiores a 90º. Não obstante, às vezes é impossível fazê-lo de outro modo. Não é necessário realizar este ângulo com um só poste no canto, porque a tensão provocaria a flexão do mesmo. Pelo contrário, é necessário situar no ângulo o poste de um painel e o primeiro poste do painel seguinte, unidos por um gancho de ligação. Siga o exemplo do esquema abaixo. Utilizar dois orifícios estreitamente espaçados do molde. GANCHO PAINEL 1 PAINEL 3 PAINEL 2 PAINEL 4 PAINEL 5 PAINEL 6 PAINEL 10 PAINEL 8 PAINEL 9 PAINEL 7 PAINEL 11 PAINEL 127. AJUSTE DO COMPRIMENTO DE UM PAINEL Às vezes é necessário alterar o comprimento do painel. Para isso, siga o seguinte procedimento com um painel padrão. A) Determine o comprimento do painel que pretender alterar medindo a distância entre os centros dos dois orifícios no solo. B) Traslade depois essa distância sobre o troço do painel que pretender alterar a partir do centro do poste que estará no lugar que lhe corresponder. Tenha em conta a distância na parte superior e na inferior da rede. ATENÇÃO: A distância entre dois postes deve ser sempre igual ou inferior a 100 cm. C) Com a tesoira, corte o tecido TENTANDO DEIXAR 10 CM DE COMPRIMENTO EXCEDENTE PARA PODER AJUSTAR EM CASO DE ERRO. D) Solte a flange de um poste inutilizado (por exemplo, o que está unido ao excesso de tecido que acaba de cortar). Para soltá-la, utilize uma chave de fendas elétrica e um porta-pontas padrão (este corresponde ao parafuso da flange). E) Com a ajuda do cordão, trace uma linha reta entre as duas marcas realizadas no passo b). F) Dobre o tecido sobre si mesmo a 1,5 cm da linha traçada anteriormente. G) Coloque o tecido sobre o poste de forma a se alinharem os orifícios dos parafusos da flange com a linha traçada no passo e). A linha deve seguir perfeitamente os orifícios dos parafusos da flange. Coloque a flange e volte a aparafusá-la completamente. Tente colocar o poste no sentido correto. H) Trate de substituir o painel. Se a secção não foi alterada, voltar à etapa A).

I) Se for necessário cortar o excesso de tecido no painel, deverá ter cuidado de cortar a peça correta.

J) OPCIONAL: Para evitar que os bordos superiores e inferiores se desfiem, os fios podem ser soldados utilizando um isqueiro ou um pequeno maçarico.

E F G H I J8. INSTALAÇÃO DOS GANCHOS DE FECHAMENTO Quando tiver furado todos os orifícios e instalado os painéis, deverá uni-los os uns aos outros por meio dos ganchos de fechamento fornecidos. Para instalar os ganchos, siga os seguintes passos:

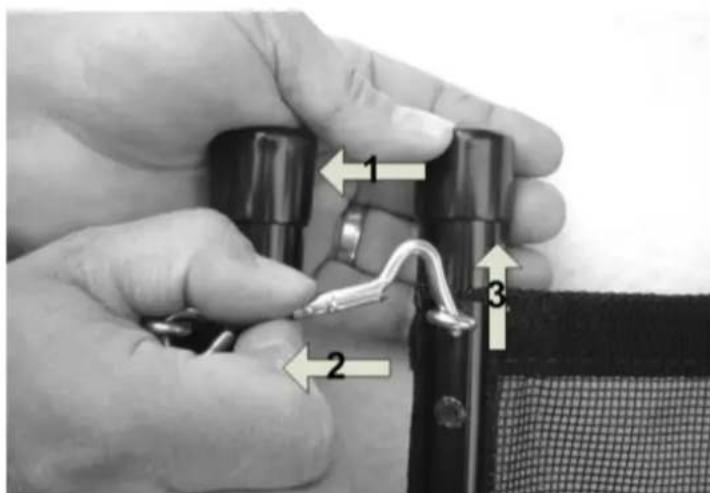

• Liberte o parafuso superior dos postes com a ajuda da chave de fendas e do porta-pontas (ver 1).

• Com o gancho, aparafuse os mosquetões aos postes (ver 2 e 3).

• Para fechar o gancho, siga os seguintes passos (ver 4).

1. Segure os dois postes e prima para aproximá-los.

2. Puxe a lingueta de segurança (a peça móvel no extremo da mola).

3. Baixe o gancho e liberte-o.

UTILIZAÇÃO E MANUTENÇÃO

É possível aceder à piscina em cada união de painéis, desbloqueando os ganchos de segurança. Siga os passos abaixo:

• Segure os dois postes e prima para aproximá-los.

• Puxe a lingueta de segurança (a peça móvel no extremo da mola).

• Levante o gancho para libertar a união entre os painéis.

• Levante um poste fazendo-o rodar. ATENÇÃO: O poste não poderá ser extraído se o puxar sem o fazer rodar em simultâneo.

É FUNDAMENTAL FECHAR OS ACESSOS QUANDO

NÃO É ÉPOCA DE BANHOS VIGILADOS.

• ATENÇÃO! A SEGURANÇA É GARANTIDA QUANDO OS MEIOS DE ACESSO ESTÃO FECHADOS À CHAVE.
