BEDIENUNGSANLEITUNG SF133 GRE

Wir behalten uns dasrecht vor die eigenschaften unserer Produkte oder den inhalt dieser prospekttes Teilweise oder wollstanding, ohne vorherige benachichtigung su andern.

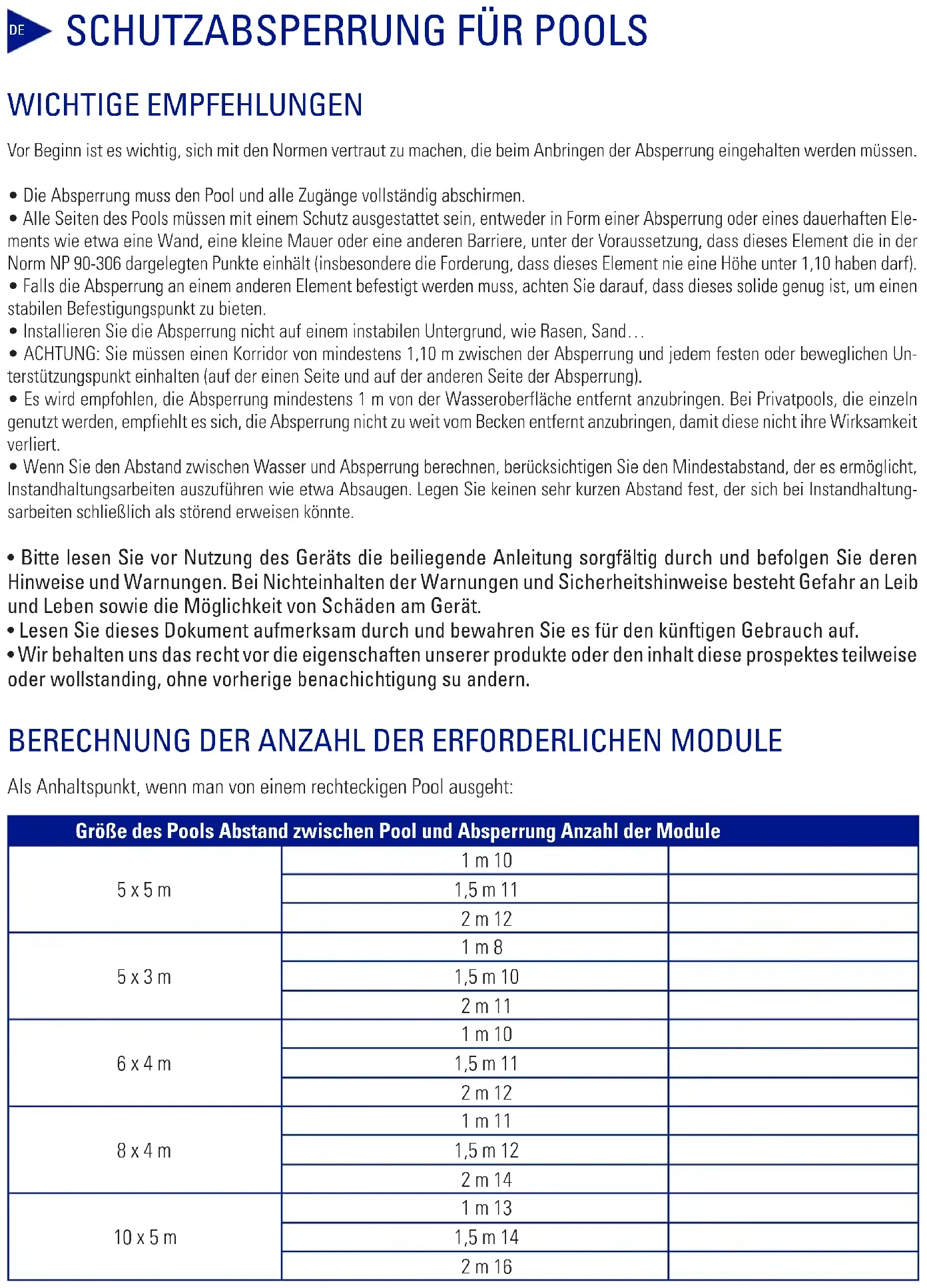

WICHTIGE EMPFEHLUNGEN

Vor Beginn ist es wichtig, sich mit den Normen vertraut zu machen, die beim Anbringen der Absperrung eingehalten werden müssen.

Die Absperrung muss den Pool und alle Zugänge vollständig abschirmen.
- Alle Seiten des Pools müssen mit einem Schutz ausgestattet sein, entweder in Form einer Absperrung oder eines dauerhaften Elements wie etwa eine Wand, eine keine Mauer oder eine anderen Barriere, unter der Voraussetzung, dass diese Element die in der Norm NP 90-306 dargelegten Punkte einhalt (insbesondere die Forderung, dass diese Element nie eine Höhe unter 1,10 haben darf).
- Falls die Absperrung an einem anderen Element befestigt werden muss, achten Sie darauf, dass these solide genug ist, um einen stabilen Befestigungspunkt zu bieten.
- Installieren Sie die Absperrung nicht auf einem instabilen Untergrund, wie Rasen, Sand...
- ACHTUNG: Sie müssen einen Korridor von mindestens 1,10 m zwischen der Absperrung und jedem festen oder beweglichen Untersitzungspunkt einhalten (auf der einen Seite und auf der anderen Seite der Absperrung).
- Es wird empfohlen, die Absperrung mindestens 1 m von der Wasseroberfläche entfernt anzubringen. Bei Privatpools, die einzel genutzt werden, empfehlts es sich, die Absperrung nicht zuweit vom Becken entfernt anzubringen, damit diese nicht ihre Wirksamkeit verliert.
- Wenn Sie den Abstand zwischen Wasser und Absperrung berechnen, berücksichtigten Sie den Mindestabstand, der es ermöglich, Instandhaltungsarbeiten auszuführen wie etwa Absaugen. Legen Sie keinen sehr kurzen Abstand fest, der sich bei Instandhaltungsarbeiten schließlich als störend erweisen können.
-itte lesen Sie vor Nutzung des Gerats die beiliegende Anleitung sorgfaltig durch und befolgen Sie deren Hinweise und Warnungen. Bei Nichteinhaften der Warnungen und Sicherheitshinweise besteht Gefahr an Leib und Leben sowie die Mochlichkeit von Schaden am Gerat.
- Lesen Sie these Dokument aufmerksam durch und bewahren Sie es fur den künftigen Gebrauch auf.
- Wir behalten uns dasrecht vor die eigenschaften unserer Produkte oder den inhalt dieser prospektes teilweise oder wollstanding, ohne vorherige benachichtigung su andern.

BERECHNUNG DER ANZAHL DER ERFORDERLICHEN MODULE

Als Anhaltspunkt, wenn man von einem rechteckigen Pool ausgeht:

Größe des Pools Abstand zwischen Pool und Absperrung Anzahl der Module
5 x 5 m	1 m 10
	1,5 m 11
	2 m 12
5 x 3 m	1 m 8
	1,5 m 10
	2 m 11
6 x 4 m	1 m 10
	1,5 m 11
	2 m 12
8 x 4 m	1 m 11
	1,5 m 12
	2 m 14
10 x 5 m	1 m 13
	1,5 m 14
	2 m 16

INHALT DES PAKETS

1 Panel 3 m vorinstalliert, es besteht aus einem Netz und 4 Pfosten, mit verstellbarer Länge

Inhalt 1 Beutels: 4 Stifte 4 Zierblenden fur Stifte 1 Haken

1 Vorlage für die Lage der Löcher

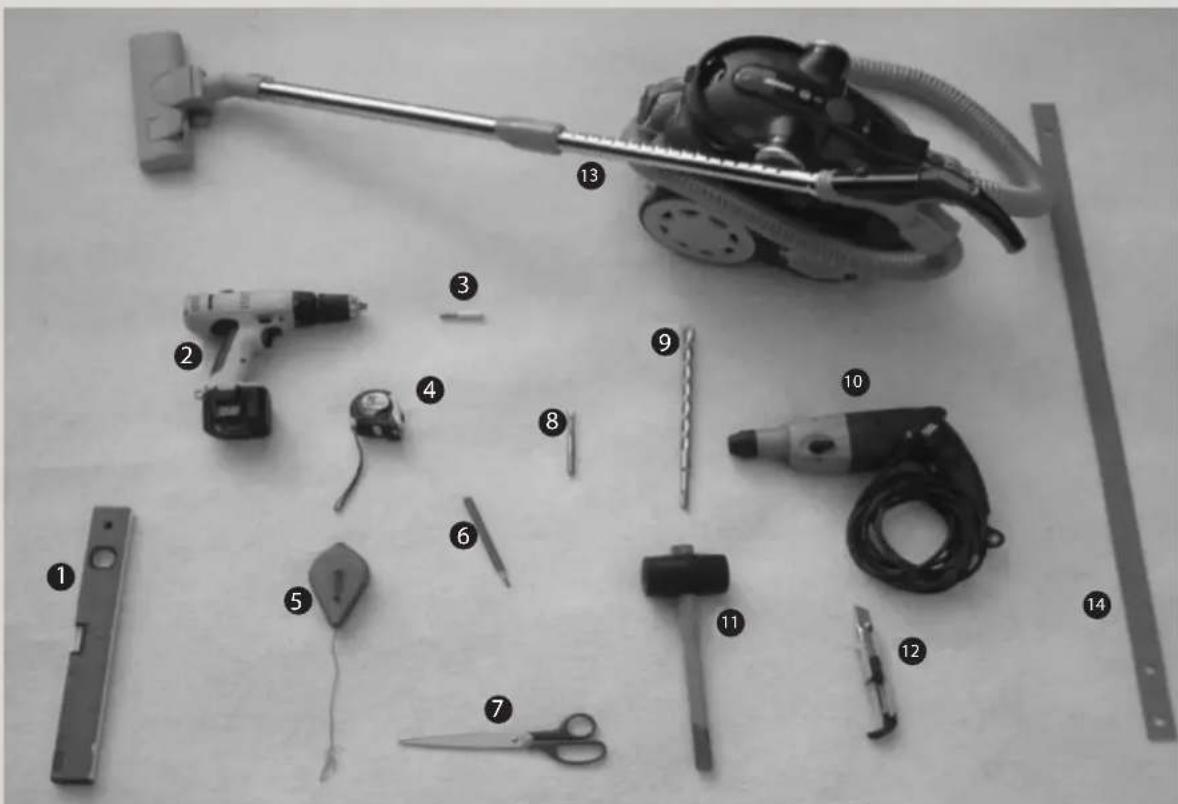

NOTWENDIGEWERKZEUGE

Wasserwaage
2 Schraubenzieher
3 Spitzenhalter für den Schraubenzieher
4 Maßband oder Zollstock
5 Reiβfeder
6 Bleistift
7 Schere

Betonbohrer mit 10 (optional)
9 Betonbohrer 10
Bohrer oder Bohrmschine fur Bohrer mit 16
Gummihammer
Cutter
Staubsauger
Gerat zum Aufspuren von Rissen

INSTALLATION

ACHTUNG: DIE ABSPERRUNG DARF NUR AUF EINER STABILIEN, HARTEN UND, FALLS MÖGLICH, DICKEN UTERLAGE ANGEBRacht WERDEN. DIE IDEALE FLÄCHE FÜR DIE ANBRINGUNG DER ABSPERRUNG IST EINE BETONSCHICHT.

• Versuchen Sie, um den Pool herum ausreichend Raum zu halten, um problemlos arbeiten zu konnen.
• Der Boden muss sauber und trocken sein, um die Markierungen, die am Boden angebracht werden müssen, ordnungsgemäß unterscheiden zu können.
• Beginnen Sie nicht mit der Anbringung der Absperrung, wenn die meteorologischen Bedingungen nicht optimal sind. Sie müssen elektrische Vorrichtungen, wie Bohrgeräte benutzen. Verwenden Sie diese Geräte aus Vorsicht nicht, wenn es regnet, oder auf feuchten Böden. Auf jeder Fall須senn die elektrischen Geräte an eine Steckdose angeschlossen sein, die mit einem Leitungsschutzschalter mit 30 mA ausgestattet ist.

1. DEN AUSGANGSPUNKT FESTLEGEN

Verwenden Sie eine Schnur für die geraden Teile, damit das Anreißen einwandfrei geradlinig ist.

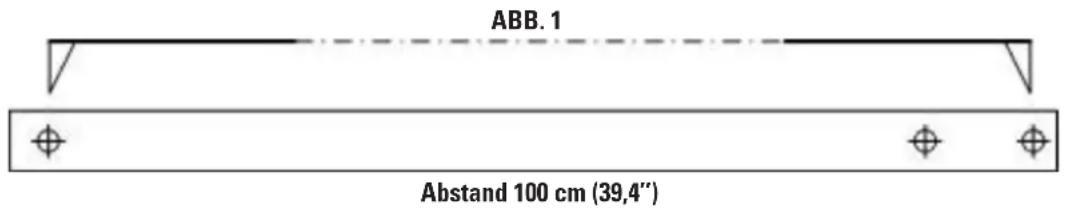

2. DIE 4 MARKIERUNGEN ANREISSEN, UM DIE 4 PFOSTEN DER ERSTEN PANELELS ANZUGEBEN

Durch Einsatz der beiden entgegengesetzten Locher der bereitgestelltten Vorlage oder des Maßbands markieren Sie die 4 Öffnungen der ersten Paneele und übertragen die Vorlage ab dem letzten markierten Loch.

WICHTIG: Soll die Absperrung eine Kurve bilden, muss dieser Abstand durch Zugabe oder Abziehen um etwa 5 mm angepasst werden, um so die entsprechende Spannung des Netzes zu erzielen (siehe Skizzen unter Punkt 3).

3. DIE LOCHER BOHREN

Die Licher müssen mit einem Bohrer mit 16 gebohr werden. Wenn Sie das erste Loch mit einem Bohrer mit 10 bohren, kann es einfacher sein, die endgültige Bohrung mit 16 vorzunehmen.

• Bohren Sie die Löscher, die fremde eingezeichnet wurden, mithilfe einer Wasserwaage gemäß folgenden Anweisungen: Sind die Löscher in einer geraden Linie angeordnet, müssen sich alle 90^ in Bezug auf den Strand befinden.

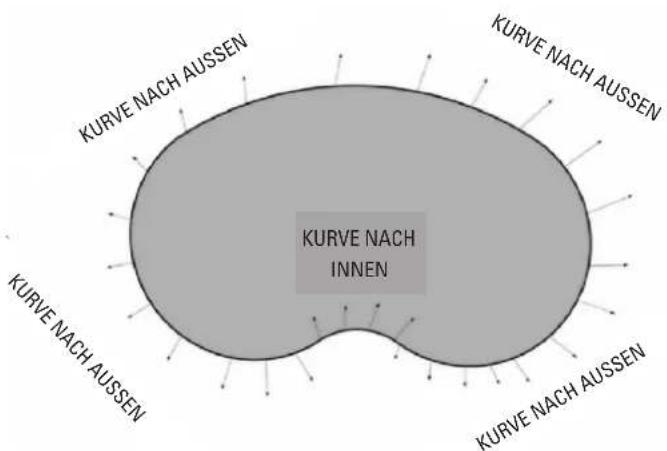

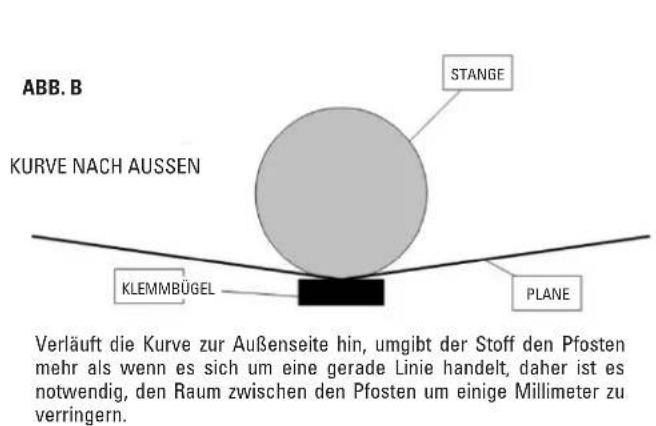

• Befinden sich die Lächern nach außen hin in einer Kurve (siehe Skizze am Ende der Seite), wenn Sie die Lächern einziehnen, so reduzieren Sie den in der Bohrvorlage angegebenen Standardabstand um 3 bis 5 mm. Verläuft die Kurve zur Außenseite hin, umgebung der Stoff den Pfosten mehr (siehe Abb. B) als wenn es sich um eine gerade Linie handelt, daher ist es notwendig, den Raum zwischen den Pfosten um eine Millimeter zu verringn. Wenn Sie die Lächern bohren, neigen Sie den Bohrer um 2^ bis 4^ vom Pool nach außen, um über eine gingefüige Neigung Richtung Außenseite der Pfosten zu verfügen. Diese Neigung garantiert, dass das Netz die optimale Spannung am oberen Teil der Absperrung hat. Ist die Kurve sehr nicht ausgeprügt, genügen 2^ , noch ist die Kurve im Gegensatz dazu ausgeprüfter, kann man bis zu 4^ erreichen (siehe Abb. C).

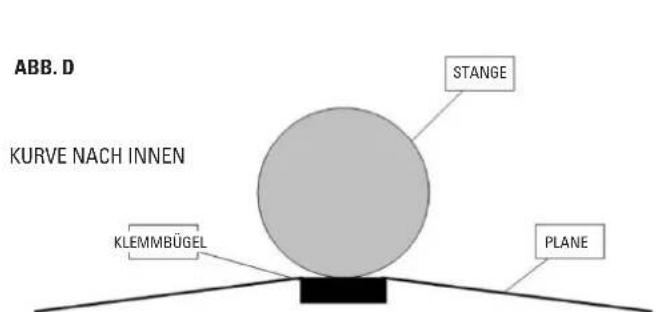

• Befinden sich die Lächern nachinnen hin in einer Kurve (siehe Skizze am Ende der Seite), wenn Sie die Lächern einziehnen, so erhöhen Sie den in der Bohrvorlage angegebenen Standardabstand um 3 bis 5 mm. Weist die Kurve nachinnen, so umgebung der Stoff den Pfosten weniger (Abb. D), als wenn es sich um eine gerade Linie handelt, daher ist es nötig, den Raum zwischen den Pfosten um eine Millimeter zu erhöhen. Wenn Sie die Lächern bohren, neigen Sie den Bohrer um 2^ bis 4^ vom Pool nachinnen, um eine leichte Neigung Richtung Innenseite der Pfosten zu schaffen. Diese Neigung garantiert, dass das Netz am oberen Teil der Absperrung die optimale Spannung hat. Ist die Kurve nicht sehr ausgeprügt, genügen 2^ , noch falls die Kurve im Gegensatz dazu ausgeprüfter ist, kann man bis zu 4^ erreichen (siehe Abb. E).

Bei einer Kurve nachinnen umhüllt der Stoff die Stange weniger als bei einer geraden Linie. Daher sollte man den Raum zwischen den Stangen um eine Milimeter vergroßern.

Die Neigung der Pfosten je nach Kurven ermöglich es, eine optimale Spannung am oberen Teil des Netzes zu erzielen.

4. INSTALLATION DER STIFTE UND PANEELE

Nach dem Bohren der 4 Llicher entfern Sie Schmutz und Staub im Inneren und darum herum mit einem Staubsauger. Setzen Sie die Stifte manuell ein und, falls erforderlich, führen Sie sie schließlich mit Hilfe eines Holzhammers ein. Installieren Sie dann das erstige Paneel. Das Einpassen der Pfosten in den Stiften erfordert etwas Aufwand, und so ist es ratsamer, den Pfosten mit einer leichten Neigung Richtung Loch vorzulegen, um das Ende der Abstutzung zu verschiben und den Pfosten dann geradezurrichten, umihn ganz einszuschlagen. Falls es Ihnen nicht gelingt, den Pfosten an Ort und Stelle zu platzieren, kann es sein, dass Sie erneut bohren müssen.

Hinweis: Das Gewebe im oberen Teil des Paneels kann den Anschein erwecken, nicht gespannt zu sein. Die Spannung entsteht, sobald alle Paneele an Ort und Stelle und miteinander verbunden sind.

ABB.2
Abstand 7,6 cm (3")

5. DAS FOLGENDE PANELE

Gehen Sie mit der Anrissvorlage zum nachsten Paneel über, um die Position des ersten Pfostens theses Paneels zu ermitteln. Ab dem Loch des letzten Pfostens des Paneels, das gerade platziert wurde, wenden Sie die Vorlage an, wobei Sie these Mal die beiden nachsten Locher verwenden (siehe Abb. 2 im Folgenden). Dieser Abstand von 7,6 cm (von Achse zu Achse) stellt den Raum zwischen dem letzten Pfosten des Paneels und dem ersten Pfosten des folgenden dar.

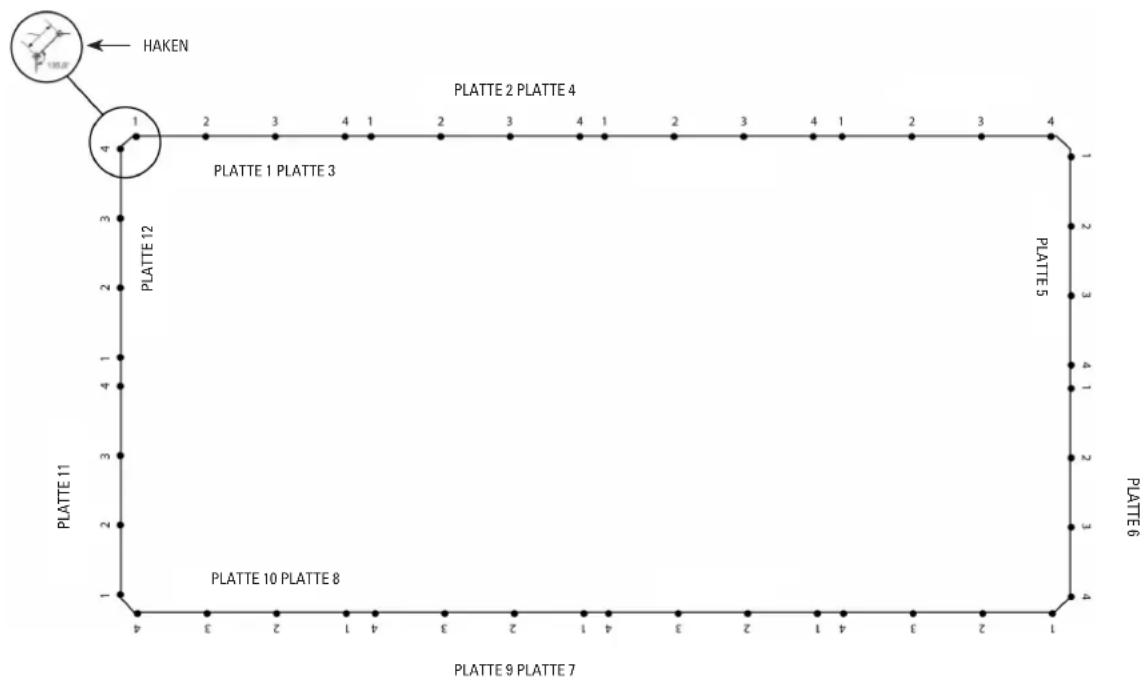

6. WIEDERHOLEN SIE DIE VORGänge VON PUNKT 2 BIS 5, BIS ALLE LOCHER GEBOHRT UND ALLE PANEELE GESETZT WORDEN SIND.

Wichtig: 90^ -Winkel

Es wird nicht empfohlen, die Absperrung mit einem Winkel von 90^ oder weniger aufzubauen.

Manchmal ist es jedoch nicht anders unmöglich.

Es ist nicht notwendig, diesen Winkel bei einem einzelnen Pfosten in der Ecke vorzunehmen, da die Spannung die Biegung von ihm selbst bedeuten wurde. Es ist hingegen notwendig, den Pfosten eines Paneels und den ersten Pfosten des nachsten Paneels in dem Winkel zu platzieren, verbunden durch einen Anschlusshaken. Beachten Sie das Beispiel in der folgenden Skizze.

Verwenden Sie die beiden eng beeinander

liegenden LÖcher der Schablone

7. ANPASSUNG DER LANGE EINER PANELE

Manchmal ist es notwendig, die Länge des Paneels zuändern. Beachten Sie hierfür das folgende Verfahren bei einem Standardpaneel.

A) Ermitteln Sie die Länge des Paneels, das Sie ändern möchten, indem Sie den Abstand zwischen den Mittelpunktten der Löcher am Boden messen.
B) Übertragen Sie danach diesen Abstand auf den Abschnitt des Paneels, das sieändern möchten, von dem Mittelpunkt des Pfostens aus, der an seinem Platz sein wird. Berücksichtigten Sie den Abstand an der Ober- und Unterseite des Netzes. ACHTUNG: Der Abstand zwischen zwei Pfosten muss stets 100 cm oder weniger betragen.
C) Schneiden Sie den Stoff mit einer Schere zu, WOBEI SIE 10 CM MEHR LASSEN, UM IHN IM FALLE EINES FEHLERS ANPASSEN ZU KONNEN.
D) Losen Sie die Lasche eines nicht genutzten Pfostens (z.B., derjenige, der mit dem Überschuss an Stoff verbunden ist, den Sie gerade zugeschnitten haben). Zum Losennehmen Sie einen Akkuschrauber und einen Standardspitzenhalter (dieser entspricht der Flanschschraube).

E) Mit Hilfe der Schnur zeichnen Sie eine gerade Linie zwischen beiden Markierungen, die in Schritt b) angebracht wurden.
F) Schlagen Sie den Stoff 1,5 cm von der zuvor gezogenen Linie über.
G) Legen Sie den Stoff auf den Pfosten, so dass die Lücher der Flanschschrauben auf die in Schritte) gezogene Linie ausgerichtet sind. Die Linie muss den Lächern der Flanschschrauben perfekt folgen. Platzieren Sie die Lasche, und schrauben Sie sie erneut vollständig fest. Achten Sie daraufuf, den Pfosten in die richtige Richtung einzusetzen.

H) Versuchen Sie, die Platte auszutauschen. Wenn der Abschnitt nicht geändert wurde, zurück zu Schritt a).
I) Wenn der überschüsse Stoff an der Platte abgeschritten werden muss, darauf achten, dass man das richtige Stück abschneidet.
J) EVENTUELL: Um ein Ausfransen der oberen und unteren Kanten zu verhindern, kann man die Faden mit einem Feuerzeug oder einem kleinen Schweißgerät verschreiben.

8. ANBRINGEN DER SCHLIESSHAKEN

Haben Sie alle Lächer gebohr und die Paneele angebracht, müssen Sie sie nun mittels der mitgelieferten Schliebhaken miteinander verbinden. Zum Anbringen der Haken befolgen Sie folgende Schritte:

• Lösen Sie die obere Schraube der Pfosten mit Hilfe von Schraubenzieher und Spitzenhalter (siehe 1).
• Mit dem Haken schrauben Sie die Karabiner an den Pfosten (siehe 2 und 3).

• Um den Haken zu schließen, befolgen Sie folgende Schritte (siehe 4).

• Halten Sie beide Pfosten und drucken Sie, um sie einander zu nahern

• Ziehen Sie an der Sicherheitsverriegelung (das bewegliche Teil am Ende der Feder)
• Senken Sie den Haken und lassen Sie him los

GEBRAUCH UND WARTUNG

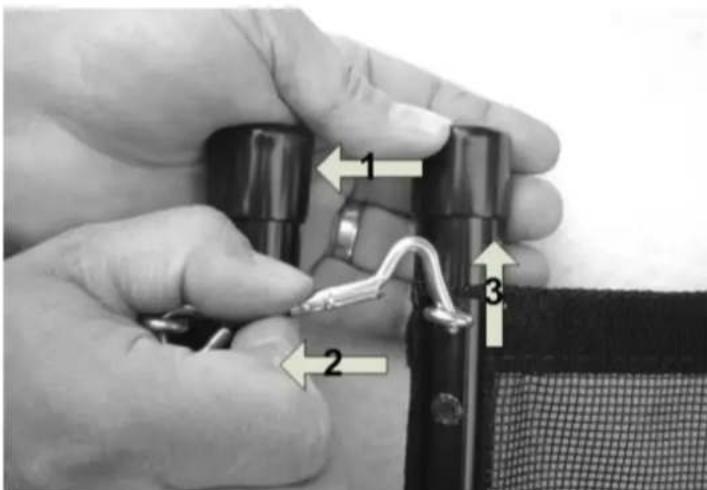

9. ZUTRITT ZUM POOL

Durch Entriegeln der Sicherheitshaken ist es möglich, an jeder Paneelverbindung zum Pool zu gelangen.

Befolgen Sie diese Schritte:

• Halten Sie die beiden Pfosten und drücken Sie, um sie einander zu nahern.
• Ziehen Sie an der Sicherheitsverriegelung (das bewegliche Teil am Ende der Feder).
• Hebien Sie den Haken an, um die Verbindung zwischen den Paneelen zu lisen.
• Hebien Sie einen Pfosten an, indem Sie ihn drehen.

ACHTUNG: der Pfosten kann nur dann entfernt, wenn Sieihn beim Ziehen gleichzeitig drehen.

GRUNDSATZLICH MUSSEN DIE ZUGANGE AUSSERHALB DER NICT UBERWACHTEN BADESAISON GESCHLOSSEN SEIN.

10.WARTUNG

VERSUCHEN SIE, ALLE KOMPONENTEN DER AbspERRUNG REGELMÄSSIG ZU KONTROLLIEREN. SOLLTE EINE DER KOMPONENTEN BESCHÄDIGT SEIN, VOR ALLEM DIE SCHLIESSSYSTEME, WENDEN SIE SICH UMGEHEND AN DIE NIEDERLASSUNG, BEI DER SIE DIE AbspERRUNG GEKAUFT HABEN, UM EIN ERSATZTEIL ZU ERHALTEN.

ES IST UNERLÄSSLICH, SO SCHNELL WIE MÖGLICH BESCHÄDIGTE ELEMENTE ODER GRuppen VON ELEMENTEN Auszutauschen. VERWenden Sie NUR VOM ANBIETER/INSTALLATEUR GENEHMIGTE ELEMENTE.

SICHERHEITSHINWEISE

• DAS BECKEN IST EINE MÖGLICHE GEFAHRENQUELLE FÜR KINDER. DIESE KÖNNEN RASCH UNDER WASSER GERATEN UND ERTRINKEN. KINDER IN DER NAHE DES BECKENS MÜSSEN, AUCH WENN SIE SCHWIMMEN KÖNNEN, STÄNDIG AKTIV BEAUFISCAHTIGT WERDEN.
• DIE SCHRANKE IST KEIN ERSATZ FÜR GESUNDEN MENSCHENVERESTAND ODER VERANTWORTUNG IM EINZELFALL. DIE SCHRANKE ENTHEBT VERANTWORTLICHE ERWACHSGENE NICT IHRER AUFSICHTSPIFLICT, WELCHE ZUM SCHUTZ VON KINDERN UNABDINGBAR IST.
  BEI JEDER AUCH NUR KURZZEITIGEN ABWESENHEIT MÜSSEN ALLE ZUGANGSMÖGLICHKEITEN SYSTEMATISCH GESPERRT SEIN.
• ACHTUNG! SICHERHEITIST DANN GEWÄHRLEISTET, WENN ALLEZUGANGSMÖGLICHKEITEN SICHER ABGESCHLOSSEN SIND.
• PRÜFEN SIE, OB SICH IN DER NÄHE DER SCHRANKE VORRICHTUNGEN BEFINDEN, MIT DEREN HILFE ES MÖGLICH BZW. EINFACH IST, ÜBER DEN ZAUN ZU KLETTERN.
• FALLS DIE VERRIEGELUNG DER ZUGANGSMÖGLICHKEITEN AUTOMATISCH ERFOLGT, MÜSS DIESE SYSTEMATISCH ÜBERPRÜFT WERDEN.
  FALLS EINE DEFEKTE SCHRANKE EINLASS GEWÄHRT UND REPARIERT WERDEN MULLS, IST ERHOHTE AUFSICHT ERFORDERLICH, UM KINDERN DEN ZUTRITT ZUM BECKEN ZU VERWEHREN.
  EIGNEN SIE SICH ERSTE-HILFE-KENNTNISSE (HERZ-LUNGEN-WIEDERBELEBUNG) AN UND FRISCHEN SIE DIESEREGELMÄSSIG AUF. DIESE MASSNAHMSN KONNEN IM NOTFALL LEBEN RETTEN.
  BEI ZUGANGLICHEM BECKEN IST DIE ANWESENHEIT DER ELTERN BZW. ANDERER VERANTWORTlicher ERWACHSENER UNBEDINGT ERFORDERLICH.

Merken Sie sich diese Nummern und bringen Sie sie zusätzlich in der Höhe des Schwimmbeckens an 115

Feuerwehr 112

Notarzt: 112

Toxikologisches Zentrum: 116 / 117

RACCOMANDAZIONI IMPORTANTI

1 ALLGEMEINE GESICHTSPUNKTE

1.1 In Übereinstimmung mit diesen Verpfugungen garantiert der Verkauf, dass das Produkt dieser Garantie ("das Produkt") entspricht und dass es im Moment der Übergabe in allen Punkten mit den Anforderungen übereinstimmt.
1.2 Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer berechnet.
1.3 Falls ein Mangel am Produkt auftritt und der Käufer den Verkauf innerhalb des Garantiezeitaums darüber unterrichtet, muss der Verkauf das Produkt auf eigene Kosten dont reparieren oder ersetzen, wo es furihn am gunstigsten ist, es sei dann, dies ist unmoglich oder unverhältnismäßig.
1.4 Wenn das Produkt weder repariert noch ersetzt werden kann, kann der Käufer einen angemessenen Preisnachlass beantragen, oder, falls es sich um einen größeren Mangel handelt, die Auflösung des Kaufvertrages.
1.5 Die Teile, die aufgrund dieser Garantie ersetzt oder repariert werden, verlangern den Garantiezeitraum für das Originalprodukt nicht. Jedoch existiert für diese Teile eine eigene Garantie.
1.6 Um die vorliegende Garantie wirksam werden zu laessen, muss der Käufer das Kaufdatum und das Lieferdatum des Produktes belegen.
1.7 Nach Ablauf von sechs Monaten ab Lieferung des Produktes an den Käfer muss, im Falle eines Mangels, der Käfer den Ursprung und das Vorhandensein des angegebenen Mangels belegen.
1.8 Das vorliegende Garantiezertifikat schrankt die Rechte, die der Verbraucher aufgrund der herrschenden, nationalen Gesetzgebung hat, nicht ein.

2 SONDERBEDINGUNGEN

2.1 Die vorliegende Garantie gilt für die Produkte, auf die sich these Handbuch bezieht.
2.2 Das vorliegende Garantiezertifikat ist nur in den Ländern der Europäischen Gemeinschaft anwendbar.
2.3 These Garantie gilt nur, wenn der Kaufer alle Anweisungen des Herstellers, die in der Produktbegleitenden Dokumentation enthalten und für die jeweilige Produktlinie und Modell anwendbar ist, streng einhalt.
2.4 Wenn ein Zeitplan für den Austausch von Teilen, die Instandhaltung und Reinigung bestimmter Teile oder Produktkomponenten aufgestellt wurde, gitt die Garantie nur dann, wenn dieser Zeitplan korrekt eingehalten wurde.

3 EINSCHRANKUNGEN

3.1 Die vorliegende Garantie ist nur auf Verkäufe an Verbraucher anwendbar. "Verbraucher" sind alle Personen, die diese Produkt zu privaten Zwecken erwerben.
3.2 Es wird keine Garantie für die normale Abnutzung durch den Gebrauch des Produktes gewährt. Informationen über Teile, Komponenten und/oder verschleißbare Materialien oder Verbrauchsgüter oder Batterien, Glühbirnen etc. finden Sie in der Dokumentation, die das jeweilige Produkt begleitet.
3.3 In folgenden Fällen gilt die Garantie nicht: (I) Das Produkt wurde nicht korrekt benutzt; (II) das Produkt wurde von nicht autorisierten Personen repariert, instand gehalten oder bedient oder (III) das Produkt wurde mit nicht originalen Ersatzteilen repariert oder instand gehalten. Wenn der Mangel auf eine falsche Installation oder Inbetriebnahme darüberzuführen ist, gilt die vorliegende Garantie nur, wenn diese Installation oder Inbetriebnahme in den Kaufvertrag des Produktes eingeschlossen war, und von dem Verkauf oder auf dessen Verantwortung durchgeführt wurde.
