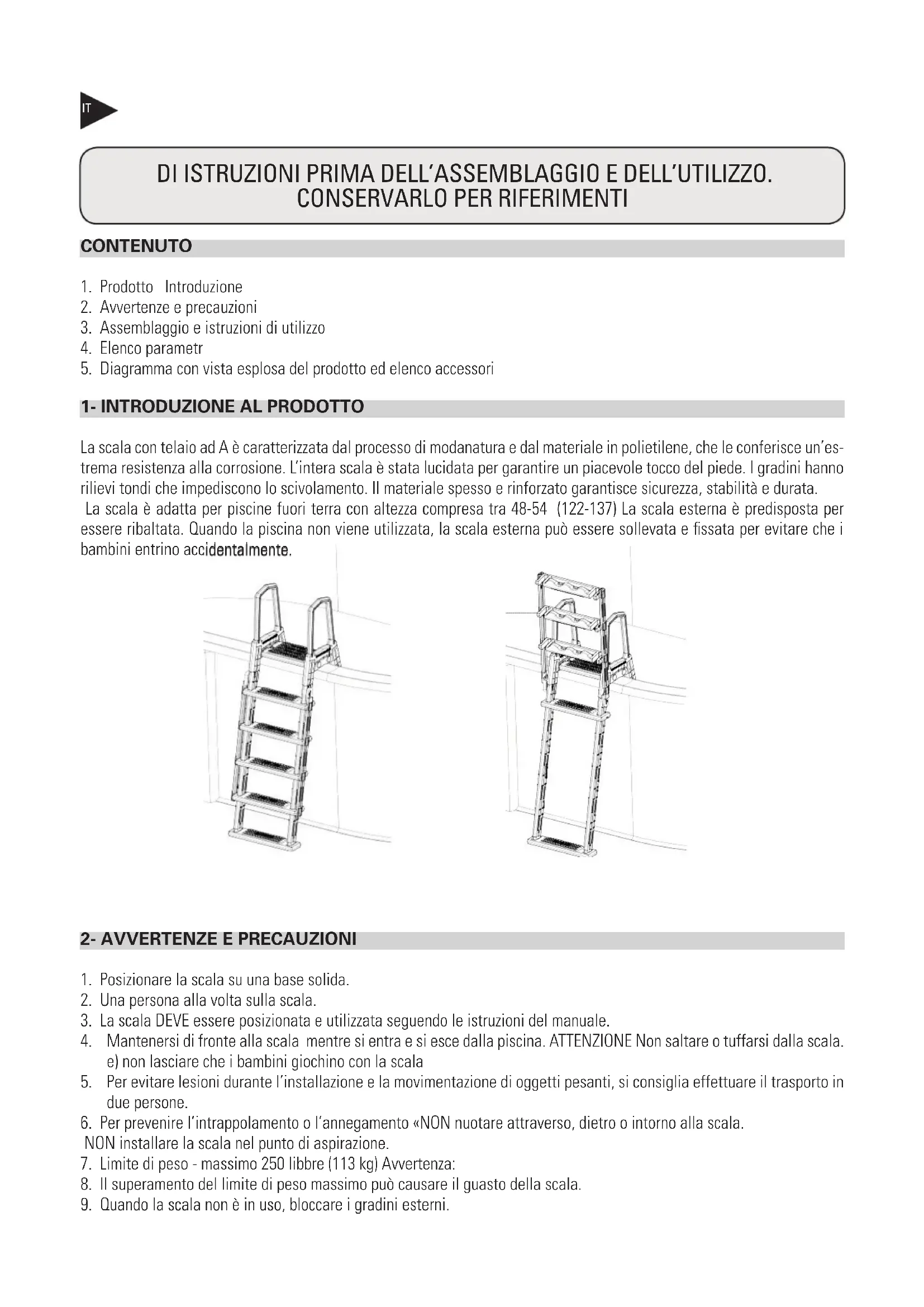

MANUALE UTENTE L4PL GRE

1. Prodotto Introduzione

2. Avvertenze e precauzioni

3. Assemblaggio e istruzioni di utilizzo

5. Diagramma con vista esplosa del prodotto ed elenco accessori

1- INTRODUZIONE AL PRODOTTO

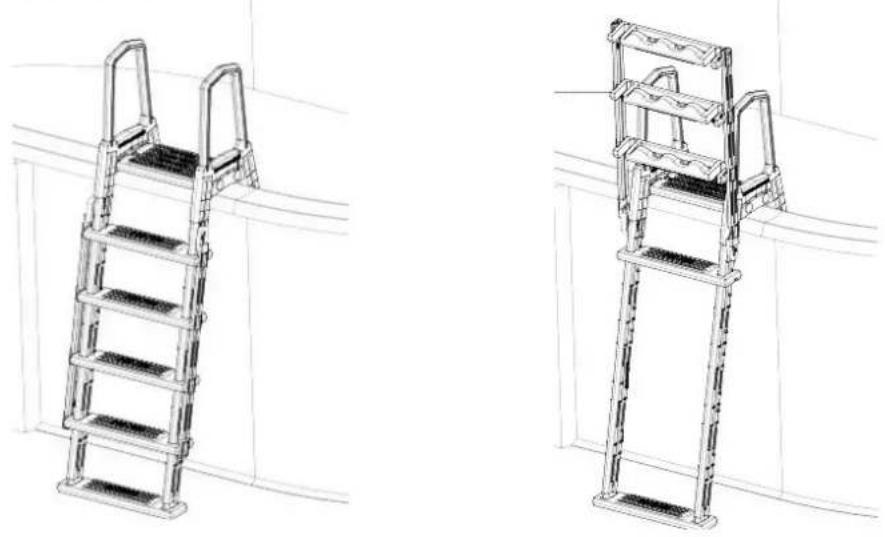

La scala con telaio ad A è caratterizzata dal processo di modanatura e dal materiale in polietilene, che le conferisce un’es- trema resistenza alla corrosione. L’intera scala è stata lucidata per garantire un piacevole tocco del piede. I gradini hanno rilievi tondi che impediscono lo scivolamento. Il materiale spesso e rinforzato garantisce sicurezza, stabilità e durata. La scala è adatta per piscine fuori terra con altezza compresa tra 48-54 (122-137) La scala esterna è predisposta per essere ribaltata. Quando la piscina non viene utilizzata, la scala esterna può essere sollevata e fi ssata per evitare che i bambini entrino accidentalmente.

2- AVVERTENZE E PRECAUZIONI

1. Posizionare la scala su una base solida.

2. Una persona alla volta sulla scala.

3. La scala DEVE essere posizionata e utilizzata seguendo le istruzioni del manuale.

4. Mantenersi di fronte alla scala mentre si entra e si esce dalla piscina. ATTENZIONE Non saltare o tuffarsi dalla scala. e) non lasciare che i bambini giochino con la scala 5. Per evitare lesioni durante l’installazione e la movimentazione di oggetti pesanti, si consiglia effettuare il trasporto in due persone.

6. Per prevenire l’intrappolamento o l’annegamento «NON nuotare attraverso, dietro o intorno alla scala.

NON installare la scala nel punto di aspirazione.

7. Limite di peso - massimo 250 libbre (113 kg) Avvertenza:

8. Il superamento del limite di peso massimo può causare il guasto della scala.

9. Quando la scala non è in uso, bloccare i gradini esterni.

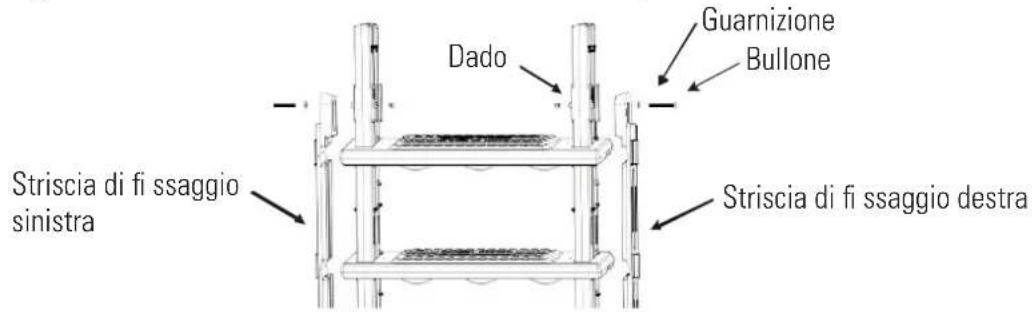

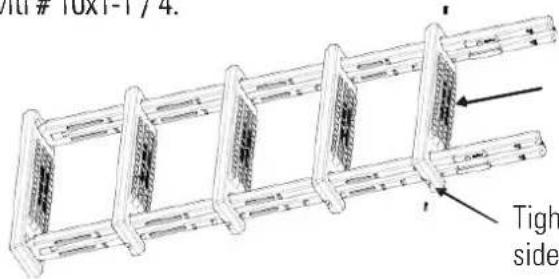

bambini entrino accidentalmente.3- ASSEMBLAGGIO E ISTRUZIONI PER L’USO 1. Rimuovere la scala con telaio ad A e i suoi accessori dalla scatola e controllare se tutti gli accessori sono completi. 2. Per prima cosa posizionare il gradino inferiore su una superfi cie piana con il lato scanalato rivolto verso l’alto; quindi agganciare i due supporti nella scanalatura; Nota: I due supporti devono essere inseriti nella scanalatura nella stessa direzione. 3. Installare quattro gradini sul supporto, fare riferimento all’immagine riportata sotto. Fissare il gradino superiore al supporto con viti # 10x1-1 / 4. 4. Fissare le strisce di fi ssaggio sinistra e destra con bullone e guarnizione (M6) e dado M6 * 85 !, non serrare eccessi- vamente (gli accessori sono contenuti nel kit di viti 5862050002)

5. Utilizzare le viti # 10x1-1 / 4 per fi ssare altri tre gradini. Quindi conservarle per ulteriori procedure.

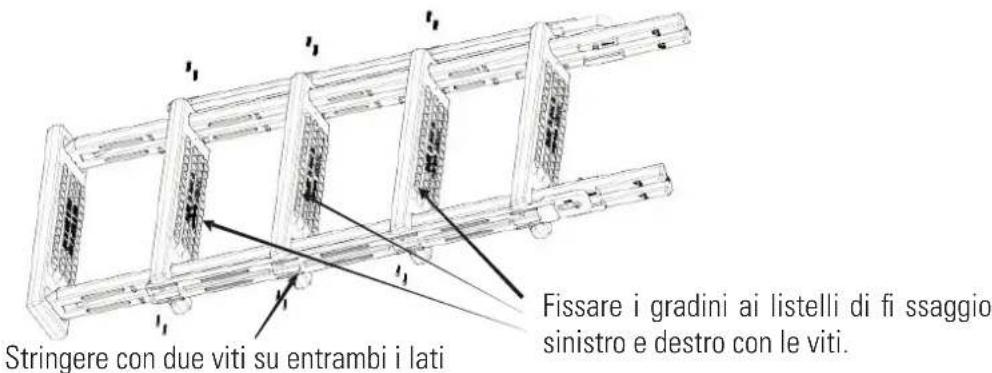

Titolare supporto con viti # 10x1-1 / 4. Need to be fi xed by screw Tighten with screws for both right and lift sides Bullone Guarnizione Dado Striscia di fi ssaggio sinistra Striscia di fi ssaggio destra Fissare i gradini ai listelli di fi ssaggio sinistro e destro con le viti. Stringere con due viti su entrambi i lati6. Posizionare un altro gradino inferiore su una superfi cie piana con il lato scanalato rivolto verso l’alto; quindi aggan- ciare i due supporti nella scanalatura. Nota: I due supporti devono essere inseriti nella scanalatura nella stessa direzione

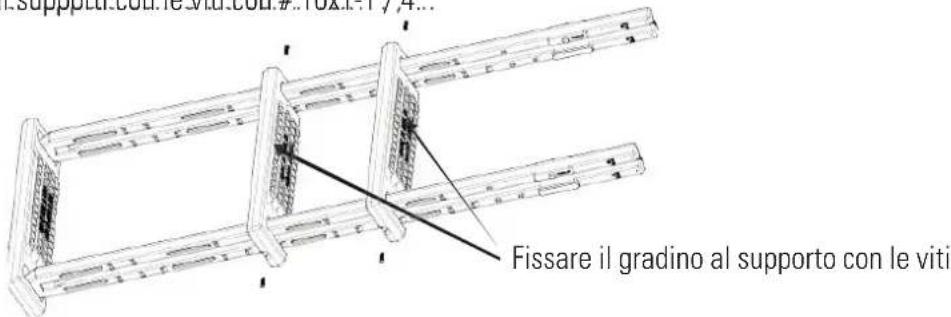

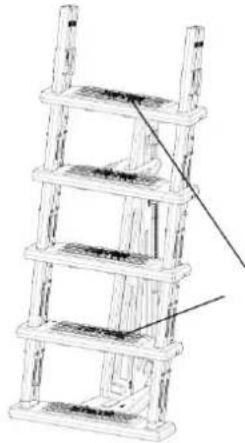

7. Fissare i gradini ai supporti con le viti con # 10x1-1 / 4.

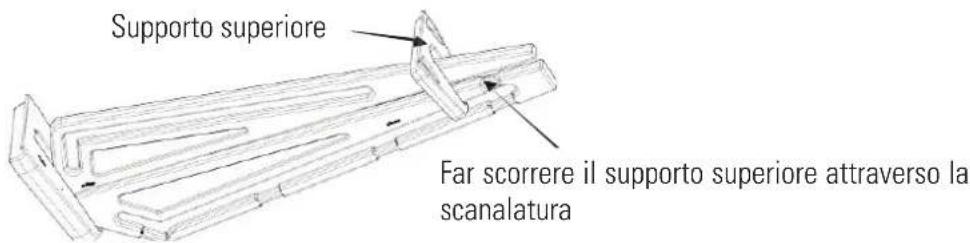

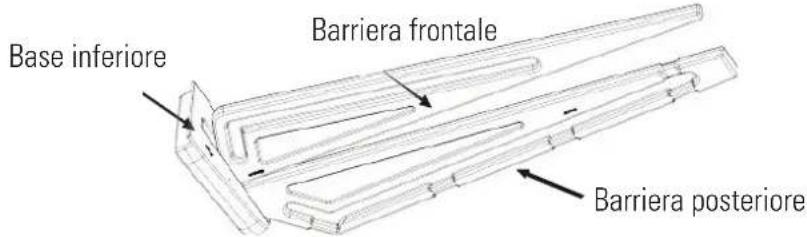

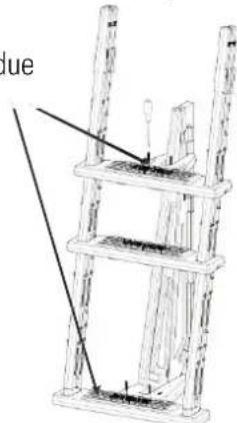

8. Posizionare la base inferiore su una superfi cie piana. Far scattare la barriera anteriore nella scanalatura sulla base inferiore rivolta verso il bordo arrotondato. Riagganciare la barriera nella scanalatura sulla base inferiore rivolta verso il lato dritto. 9. Far scorrere il rinforzo superiore sulla barriera anteriore come mostrato. Far scorrere il rinforzo superiore attraverso la scanalatura nella barriera posteriore e spingere leggermente verso il basso per fi ssarlo. 10. Fissare la base inferiore della barriera di fi ssaggio nel gradino inferiore della parte interna della scala con 2 viti da 10 x 1-1 / 4 #. Titolare Fissare i gradini ai supporti con le viti con # 10x1-1 / 4. Fissare il gradino al supporto con le viti Barriera posteriore Barriera frontale Base inferiore Far scorrere il supporto superiore attraverso la scanalatura Supporto superiore Fissare la barriera su una di queste due posizioni11. Fissare i restanti due gradini con viti 10x1-1 / 4 al supporto nelle posizioni delle scanalature

12. Questa scala è progettata per adattarsi a più altezze di piscine.

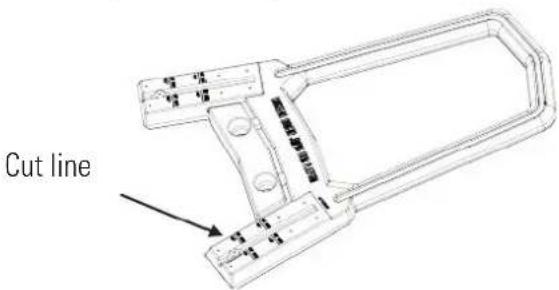

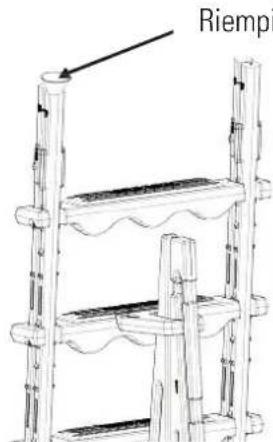

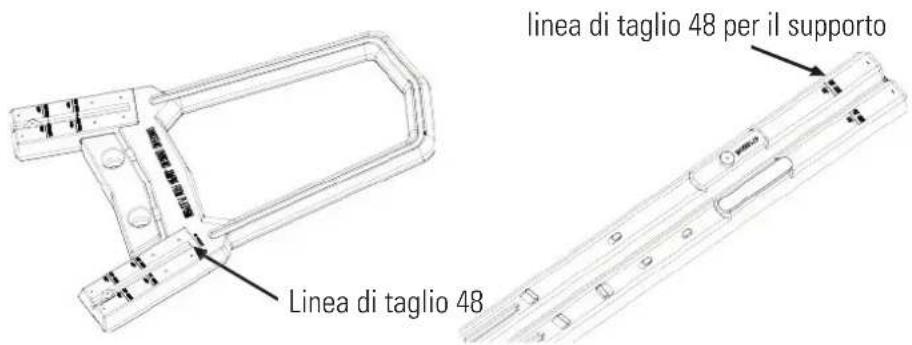

Se l’altezza della piscina è 52 (132cm), posizionare la prima linea sul corrimano della scala. Utilizzando un seghetto, ta- gliare il corrimano in modo uniforme su entrambi i lati Se l’altezza della piscina è di 48» (121cm), individuare la seconda linea sul corrimano e utilizzando un seghetto per tagliare il corrimano in modo uniforme su entrambi i lati # Individuare la linea sul supporto e tagliare le ridondanze in modo uni- forme su entrambi i lati. Non è richiesto alcun taglio, se l’altezza della piscina è 54 (137) 13. Utilizzando un imbuto riempire entrambi i supporti di sabbia. Utilizzare circa 20 libbre (9kg) di sabbia in ogni supporto. La barriera nel passaggio 11 dispone di barriera anteriore e posteriore! Installare i gradini con le viti Cut line Linea di taglio 48 linea di taglio 48 per il supporto Riempire il supporto con sabbia utilizzando un imbuto14. Montare i corrimano sulla piattaforma, aprendo il tappo di copertura centrale sul lato del corrimano dove la piatta- forma era stata appena fi ssata. Utilizzando un martello / mazzuolo in gomma, picchiettare sul tappo fi no a quando il tappo è a fi lo con il corrimano.

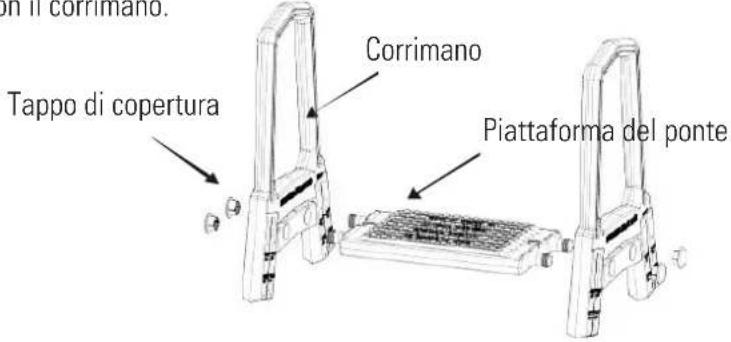

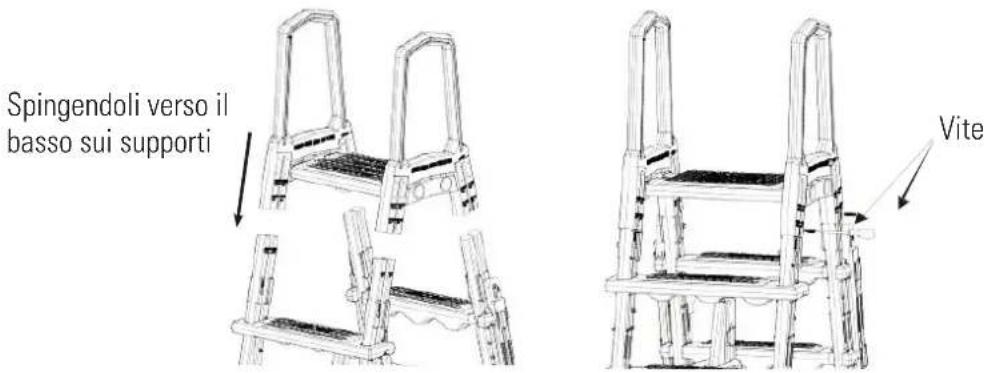

15. Fissare i corrimano spingendoli verso il basso sui supporti.

16. Fissare tutti i corrimano alle gambe con le viti # 10 1-1 / 4 #

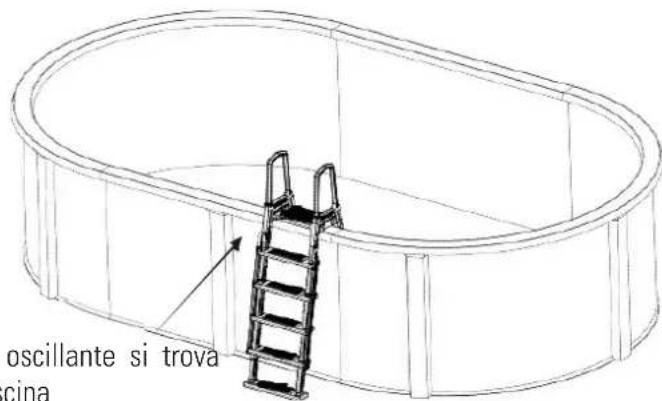

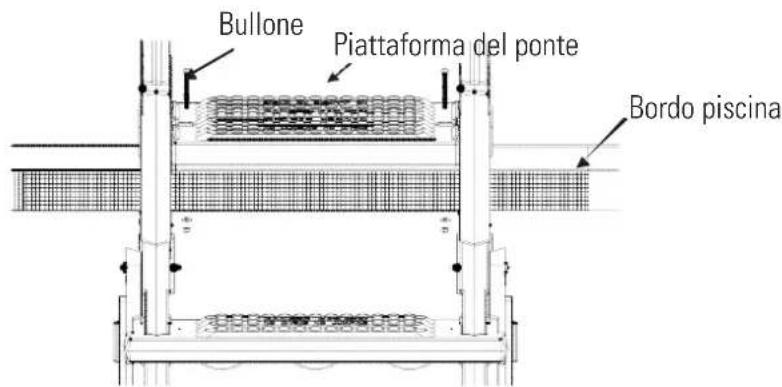

17. Posizionare la scala assemblata all’interno della piscina dove si desidera entrare e uscire. La barriera di fi ssaggio dovrebbe essere posizionata all’interno della piscina. Una volta che la scala è posizionata nella piscina, inclinarla in avanti e indietro e da un lato all’altro per liberare l’aria che potrebbe essere rimasta intrappolata all’interno. Quando viene installata una scala, si consiglia di posizionarvi un tappetino al di sotto. QUESTO ARTICOLO VIENE VENDU- TO SEPARATAMENTE 18. La scala con telaio ad A deve essere fi ssata sul bordo della piscina. Per prima cosa, allineare i due fori sulla superfi - cie della piattaforma del ponte con il bordo della piscina, segnare le posizioni dei fori sul bordo della piscina con un pennarello sottile, quindi perforare il bordo della piscina con trapano con punta 5/16 e infi ne utilizzare bulloni, dadi e rondelle per fi ssare la scala sul bordo della piscina. «Utilizzare il bullone da 2,5 del kit viti 5862050000 se l’altezza della piscina è 48 (122) Utilizzare il bullone da 5 del kit viti 5862050001! se l'altezza della piscina è 52 (132) Tappo di copertura Corrimano Piattaforma del ponte Spingendoli verso il basso sui supporti Vite Il gradino esterno oscillante si trova all’esterno della piscinaUtilizzare il bullone da 5 del kit viti 5862050001! se l’altezza della piscina è 54 (137) Manutenzione ordinaria Quando la piscina non è in uso, si consiglia di ribaltare la scala esterna verso l’alto, quindi spingerla verso il basso e fi ssarla.

1. Durante la stagione invernale occorre rimuovere la scala.

2. Quando si rimuove la scala, si consiglia di lavare la scala con acqua dolce per rimuovere i prodotti chimici sulla su- perfi cie.

3. Riporre la scala in un posto caldo e asciutto per riutilizzarla l’anno successivo.

No. Descrizione Speci che 1 Applicazione Piscina fuori terra con altezza compresa tra 2 Limite peso 8-54 (122-137) 3 Materiale 250 lbs (113kg) 4 Dimensioni prodotto Polietilene 5 Peso lordo 1070*646*1966 MM 6 Dimensioni imballo 600*200*1510MM

5- DIAGRAMMA CON VISTA ESPLOSA DEL PRODOTTO E ACCESSORI

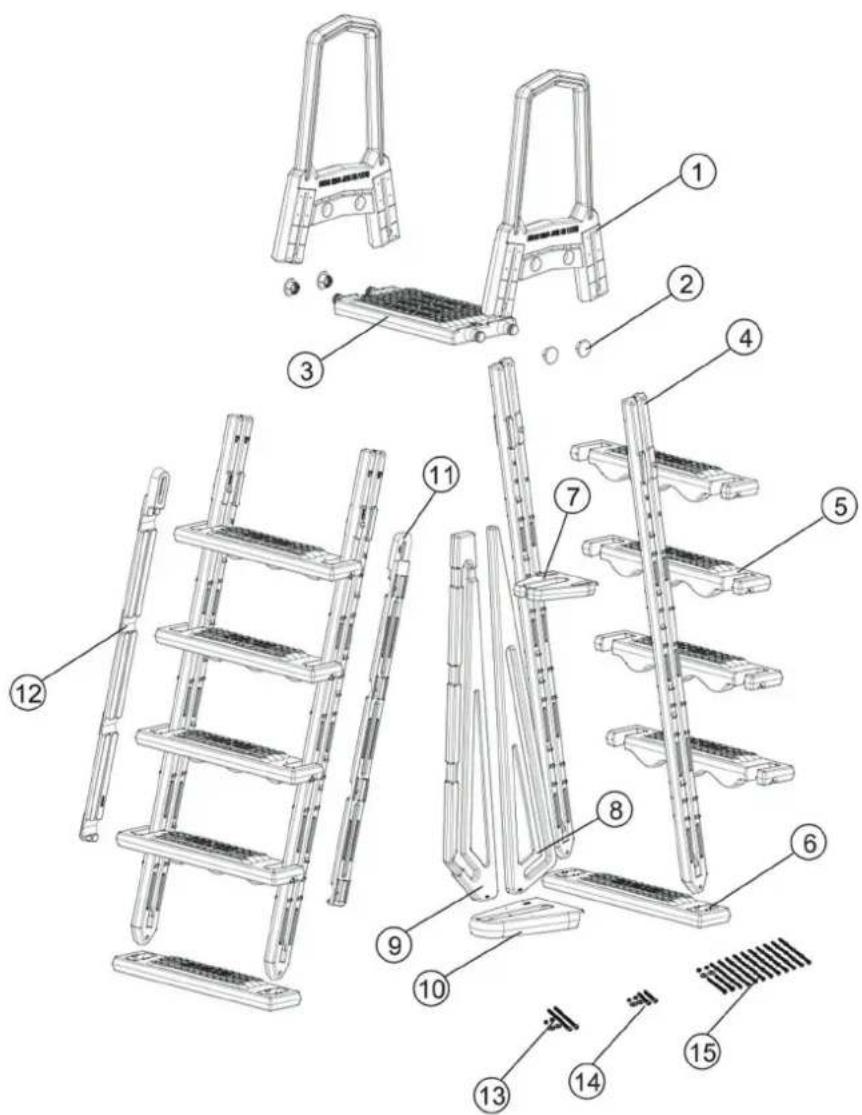

No. Componente Numero Descrizione Qta 1 47155001 Corrimano 2 2 48850112 Cappuccio di copertura 4 3 47155011 Piattaforma ponte 1 Bullone Bordo piscina Piattaforma del ponte Quando la piscina non è in uso, si consiglia di ribaltare la scala esterna verso l’alto, quindi spingerla verso il basso e4 47155005 Supporto 4 5 47155002 Gradino 8 6 47155008 Gradino inferiore 2 7 47155003 Sostegno superiore 1 8 47155009 Barriera anteriore 1 9 47155010 Barriera posteriore 1 10 47155004 Base inferiore 1 11 47155007 Striscia di fissaggio sinistra 1 12 47155006 Striscia di fissaggio destra 1 13 5862050001 Kit viti bullone da 5"! 1 14 5862050000 Kit viti bullone da 2,5"! 1 15 5862050002 Bullone da 1-1/4" del kit viti! 1NL LEES VÓÓR MONTAGE EN GEBRUIK DE GEBRUIKSAANWIJZING

• Ai sensi delle seguenti disposizioni, il venditore garantisce che il prodotto corrispondente a questa garanzia (“il Prodotto”) non presenta alcun difetto di conformità al momento della sua consegna.

• Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della consegna dello stesso all’acquirente.

• Nel caso in cui si venisse a produrre un difetto di conformità del Prodotto e l’acquirente lo notificasse al venditore entro il Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto a sue spese nel luogo che consideri opportuno, salvo che ciò risulti impossibile o sproporzionato.

• Qualora non fosse possibile riparare o sostituire il Prodotto, l’acquirente potrà richiedere una riduzione proporzionale del prezzo o, nel caso in cui il difetto di conformità fosse sufficientemente importante, lo scioglimento del contratto di vendita.

• Le parti sostituite o riparate in virtù della presente garanzia non rappresenteranno un prolungamento della scadenza della garanzia del Prodotto originale, quantunque disporranno di una loro propria garanzia.

• Affinché la presente possa essere valida, l’acquirente dovrà attestare la data di acquisto e consegna di del Prodotto.

• Una volta trascorsi più di sei mesi dalla consegna del Prodotto all’acquirente, qualora quest’ultimo dichiari un difetto di conformità del medesimo, l’acquirente dovrà attestare l’origine e l’esistenza del difetto dichiarato.

• Il presente Certificato di Garanzia non limita o preclude i diritti che corrispondano ai consumatori in virtù delle norme nazionale di carattere imperativo.

2- CONDIZIONI PARTICOLARI

• La presente garanzia copre i prodotti al quali si riferisce questo manuale.

• Il presente Certificato di Garanzia avrà vigore unicamente nell’ambito dei paesi dell’Unione Europea.

• Per la validità di questa garanzia, l’acquirente dovrà rispettare in maniera rigorosa le indicazioni del Fabbricante indicate nella documentazione che viene allegata al Prodotto, quando questa risulti applicabile secondo la gamma e il modello del Prodotto.

• Nel caso in cui venga specificato un calendario per la sostituzione, la manutenzione o la pulizia di determinati pezzi o componenti del Prodotto, la garanzia sarà valida solo quando qualora detto calendario sia stato rispettato in maniera corretta.

• La presente garanzia sarà valida unicamente per le vendite realizzate a consumatori, laddove per “consumatori” s’intende quella persona che acquista il Prodotto con scopi che non rientrano nell’ambito della sua attività professionale.

• No viene concessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. In merito ai pezzi, ai componenti e/o ai materiali fusibili o consumabili come pile, lampadine, ecc., ove sussista si applicherà quanto disposto nella documentazione che è allegata al Prodotto.

• La garanzia non copre i casi in cui il Prodotto: (I) sia stato oggetto di un uso non corretto; (II) sia stato riparato, manipolato o la manutenzione sia stata effettuata da una persona non autorizzata o (III) sia stato riparato o la manutenzione sia stata effettuata con pezzi non originali. Qualora il difetto di conformità del Prodotto sia conseguenza di una installazione o messa in marcia non corretta, la presente garanzia risponderà solo nel caso in cui la suddetta installazione o messa in marcia sia compresa nel contratto di compravendita del Prodotto e sia stata realizzata dal venditore o sotto la sua responsabilità.1- ALGEMENE ASPEKTEN

• Ci riserviamo il diritto di cambiare totalmente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessun preavviso
