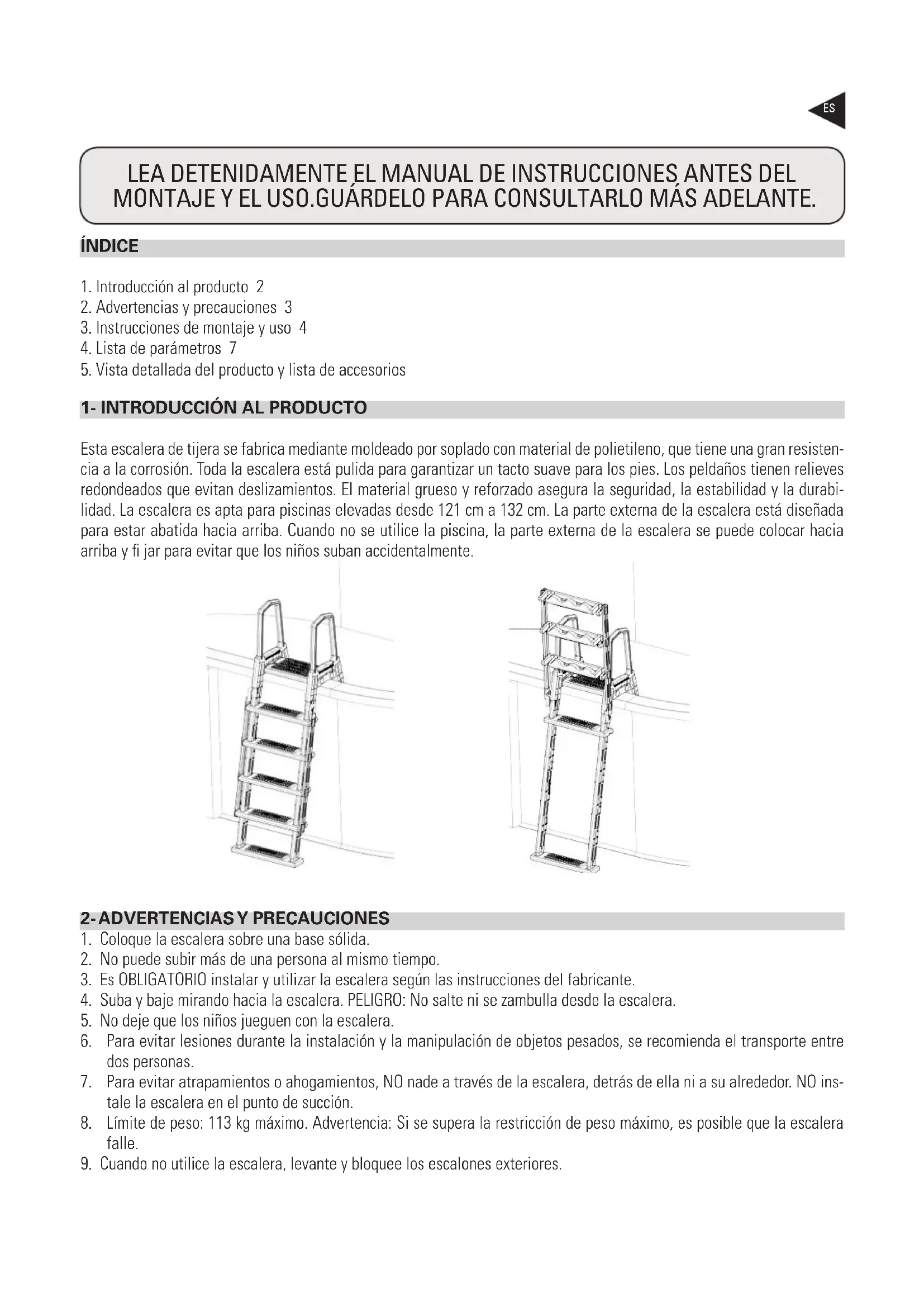

MANUAL DE USUARIO L4PL GRE

1. Introducción al producto 2

2. Advertencias y precauciones 3

3. Instrucciones de montaje y uso 4

4. Lista de parámetros 7

5. Vista detallada del producto y lista de accesorios

1- INTRODUCCIÓN AL PRODUCTO

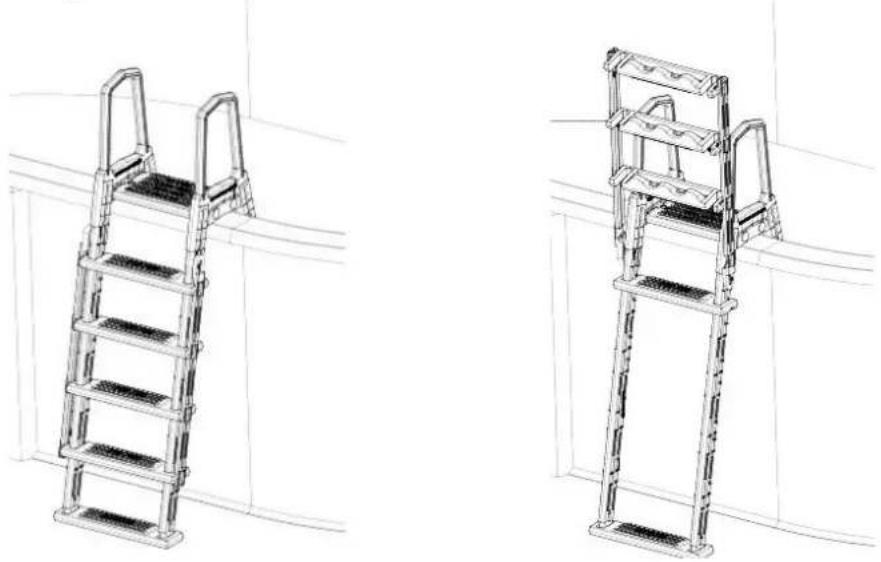

Esta escalera de tijera se fabrica mediante moldeado por soplado con material de polietileno, que tiene una gran resisten- cia a la corrosión. Toda la escalera está pulida para garantizar un tacto suave para los pies. Los peldaños tienen relieves redondeados que evitan deslizamientos. El material grueso y reforzado asegura la seguridad, la estabilidad y la durabi- lidad. La escalera es apta para piscinas elevadas desde 121 cm a 132 cm. La parte externa de la escalera está diseñada para estar abatida hacia arriba. Cuando no se utilice la piscina, la parte externa de la escalera se puede colocar hacia arriba y fi jar para evitar que los niños suban accidentalmente.

2- ADVERTENCIAS Y PRECAUCIONES

1. Coloque la escalera sobre una base sólida.

2. No puede subir más de una persona al mismo tiempo.

3. Es OBLIGATORIO instalar y utilizar la escalera según las instrucciones del fabricante.

4. Suba y baje mirando hacia la escalera. PELIGRO: No salte ni se zambulla desde la escalera.

5. No deje que los niños jueguen con la escalera.

6. Para evitar lesiones durante la instalación y la manipulación de objetos pesados, se recomienda el transporte entre

7. Para evitar atrapamientos o ahogamientos, NO nade a través de la escalera, detrás de ella ni a su alrededor. NO ins-

tale la escalera en el punto de succión.

8. Límite de peso: 113 kg máximo. Advertencia: Si se supera la restricción de peso máximo, es posible que la escalera

9. Cuando no utilice la escalera, levante y bloquee los escalones exteriores.3- INSTRUCCIONES DE MONTAJE Y USO

1. Extraiga de la caja la escalera de tijera y sus accesorios y compruebe que estén íntegros.

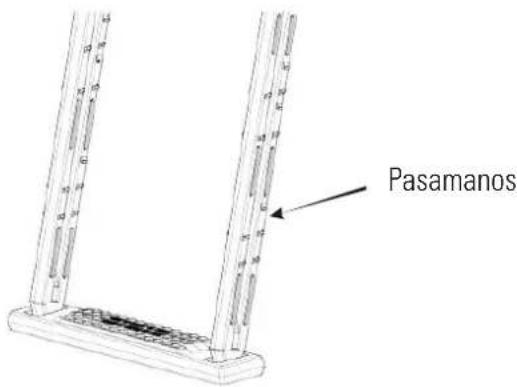

2. En primer lugar, coloque el escalón inferior en una superfi cie plana con la parte acanalada hacia arriba y, a continua- ción, introduzca los pasamanos en las ranuras. Nota: Deben introducirse los dos pasamanos en las ranuras en la misma dirección.

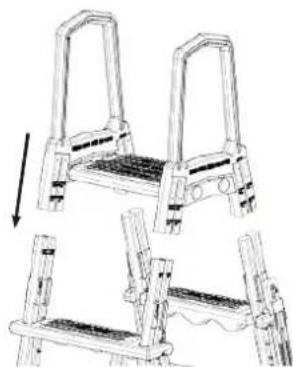

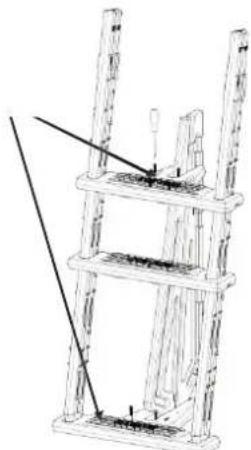

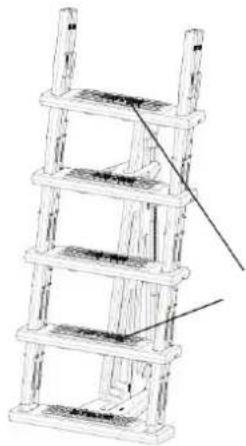

3. Instale los cuatro escalones en el pasamanos, como indica la siguiente imagen. Fije el escalón superior al pasamanos

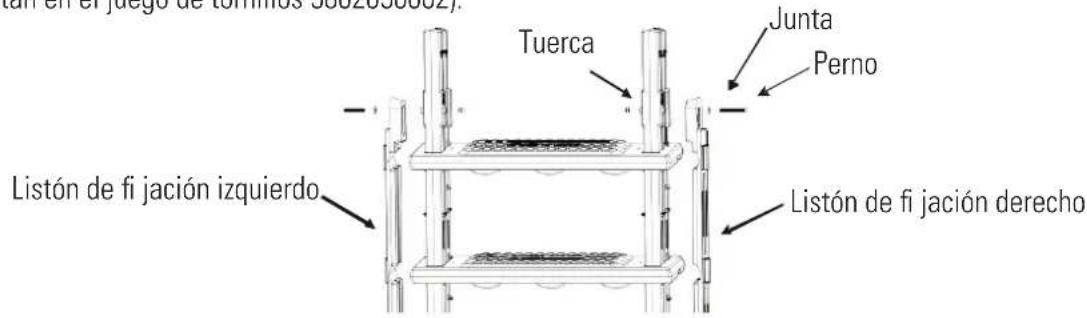

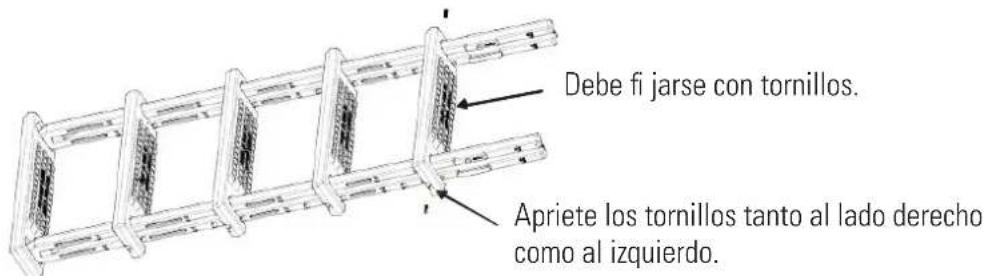

con tornillos n.º 10 × 1-1/4. 4. Fije los listones izquierdo y derecho con pernos y juntas (M6) y tuercas M6*85!; no los apriete en exceso (los acceso- rios están en el juego de tornillos 5862050002). 5. Fix the left and right fi xing strips with bolt & gasket( M6), and nut M6*85!, do not over tighten (the accessories are in screw kit 5862050002 ) Pasamanos Debe fi jarse con tornillos. Apriete los tornillos tanto al lado derecho como al izquierdo. Perno Junta Tuerca Listón de fi jación izquierdo Listón de fi jación derecho in screw kit 5862050002 ) Fije los escalones a los listones izquier- do y derecho con tornillos. Apriete con dos tornillos en los lados.6. Coloque otro escalón inferior en una superfi cie plana con la parte acanalada hacia arriba y, a continuación, introduzca los pasamanos en las ranuras. Nota: Deben introducirse los dos pasamanos en las ranuras en la misma dirección.

7. Fije los escalones a los pasamanos con tornillos n.º 10 × 1-1/4.

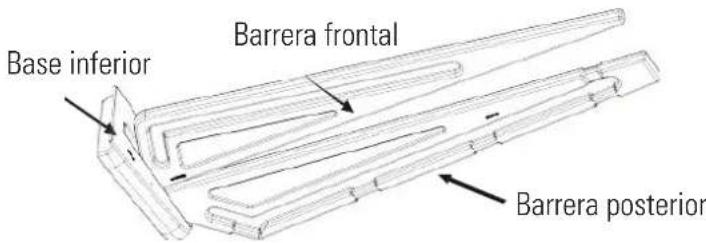

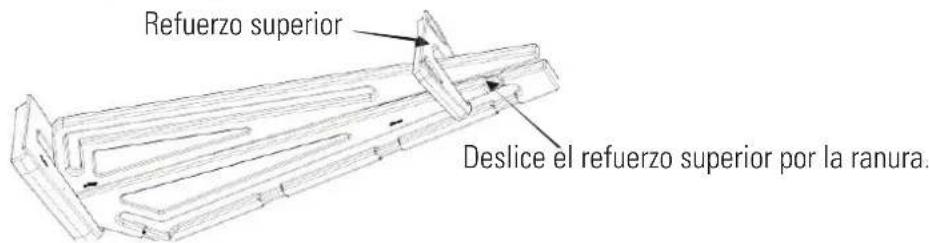

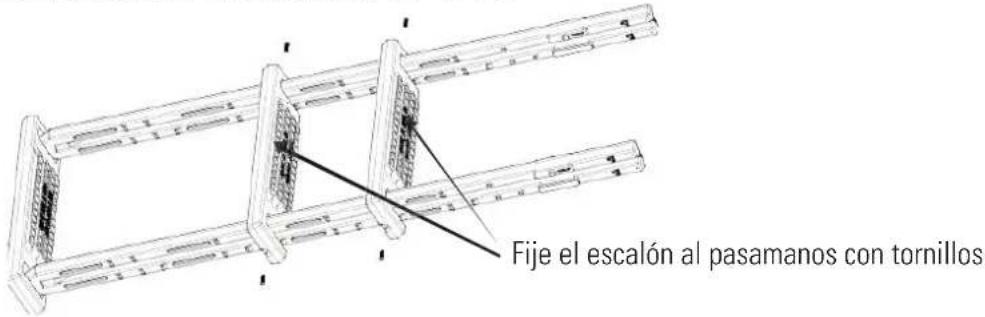

8. Coloque la base inferior en una superfi cie nivelada. Introduzca la barrera frontal en la ranura de la base inferior, hacia el extremo redondeado. Introduzca la barrera posterior en la ranura de la base inferior, hacia el extremo liso. 9. Deslice el refuerzo superior sobre la barrera frontal como se muestra. Deslice el refuerzo superior por la ranura de la barrera posterior y presione ligeramente para asegurarlo. 10. Fije la base inferior de la barrera antiatrapamiento en el escalón inferior de la parte interior de la escalera con dos tornillos n.º 10 × 1-1/4 Pasamanos Fije el escalón al pasamanos con tornillos Barrera posterior Barrera frontal Base inferior Deslice el refuerzo superior por la ranura. Refuerzo superior Fije la barrera en una de estas dos posiciones.11. Fije al pasamanos los dos escalones restantes con tornillos n.º 10 × 1-1/4 en las posiciones de la ranura.

12. Esta escalera está diseñada para adaptarse a diversas alturas de piscina.

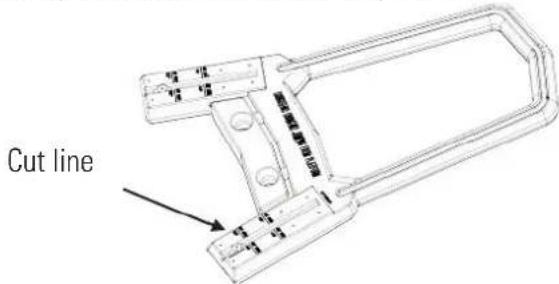

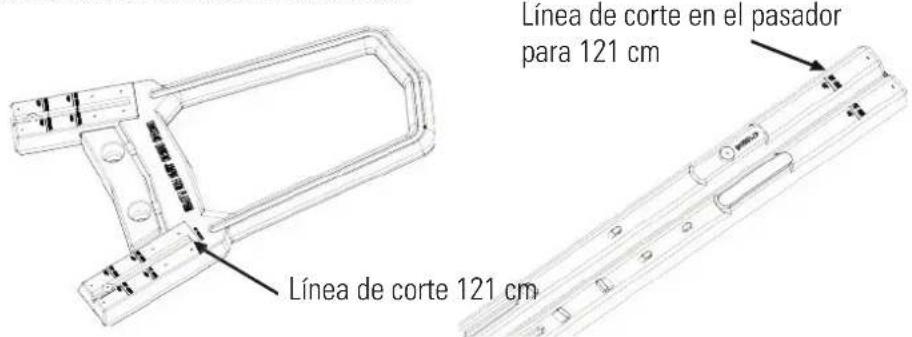

Si la altura de su piscina es 132 cm, localice la primera línea en el pasamanos de la escalera. Con una hoja de sierra, corte uniformemente el pasamanos en ambos lados. Si la altura de su piscina es 121 cm, localice la segunda línea en la barandilla y, con una hoja de sierra, corte uniformemente la barandilla en ambos lados. Ubique la línea del pasamanos y corte el sobrante de manera uniforme en ambos lados. No necesita hacer cortes si la altura de su piscina es 137 cm

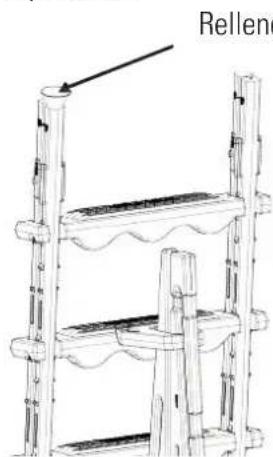

13. Con un embudo, rellene ambos pasamanos con arena. Utilice unos 9 kg de arena en cada pasamanos. La barrera del

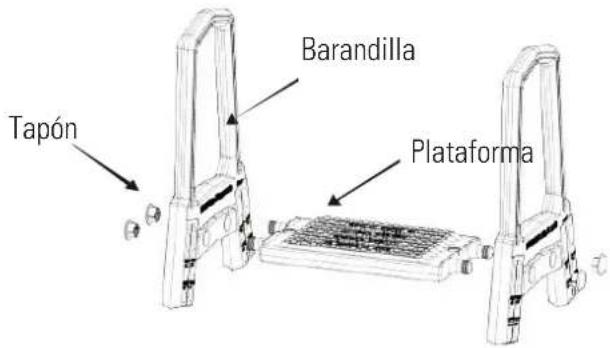

paso 11 incluye la barrera frontal y la posterior. Instale los escalones con tornillos. Cut line Línea de corte 121 cm Línea de corte en el pasador para 121 cm paso 11 incluye la barrera frontal y la posterior. Rellene los pasamanos con arena14. Monte las barandillas en la plataforma, centre el tapón de la abertura en el lateral de la barandilla donde se ha aña- dido la plataforma. Con un mazo o martillo de goma, golpee hasta que el tapón se integre en la barandilla.

15. Monte las barandillas presionándolas contra los pasamanos.

16. Fije los pasamanos a las patas con tornillos n.º 10 × 1-1/4.

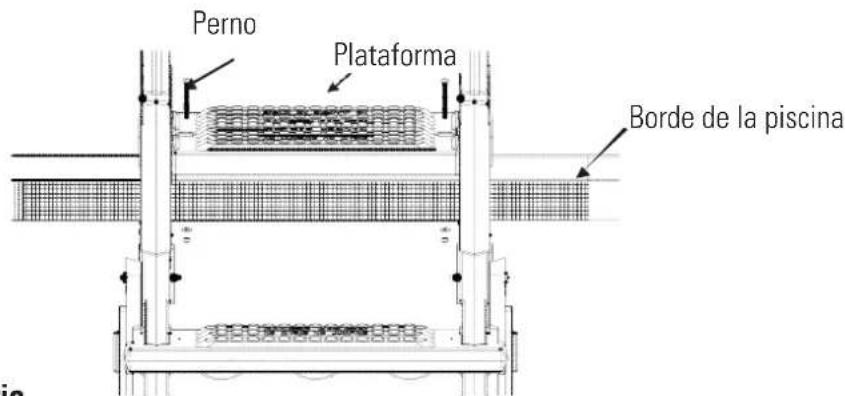

17. Coloque la escalera montada dentro de la piscina, donde quiera entrar y salir. La barrera antiatrapamiento dece estar dentro de la piscina. Cuando la escalera esté dentro de la piscina, muévala hacia delante y hacia atrás para sacar el aire que pudiera quedar dentro. Al instalar la escalera se recomienda colocar debajo una esterilla para escalera. SE VENDE POR SEPARADO. 18. 18. Las escaleras de tijera se deben fi jar al borde de la piscina. En primer lugar, alinee los dos orifi cios de la pla- taforma con el borde de la piscina. A continuación, marque la posición de los orifi cios en el borde con un rotulador fi no y perfórelo con una broca 5/16. Para terminar, utilice pernos, tuercas y juntas para fi jar la escalera al borde de la escalera. Utilice el juego de tornillos 5862050000 pernos 2,5 si la altura de la piscina es 120 cm Utilice el juego de tornillos 5862050001 pernos 5 si la altura de la piscina es 132 cm Utilice el juego de tornillos 5862050001 pernos 5 si la altura de la piscina es 137 cm Tapón Barandilla Plataforma Presione hacia los pasamanos. Tornillo

18. Las escaleras de tijera se deben fi jar al borde de la piscina. En primer lugar, alinee los dos orifi cios de la pla-

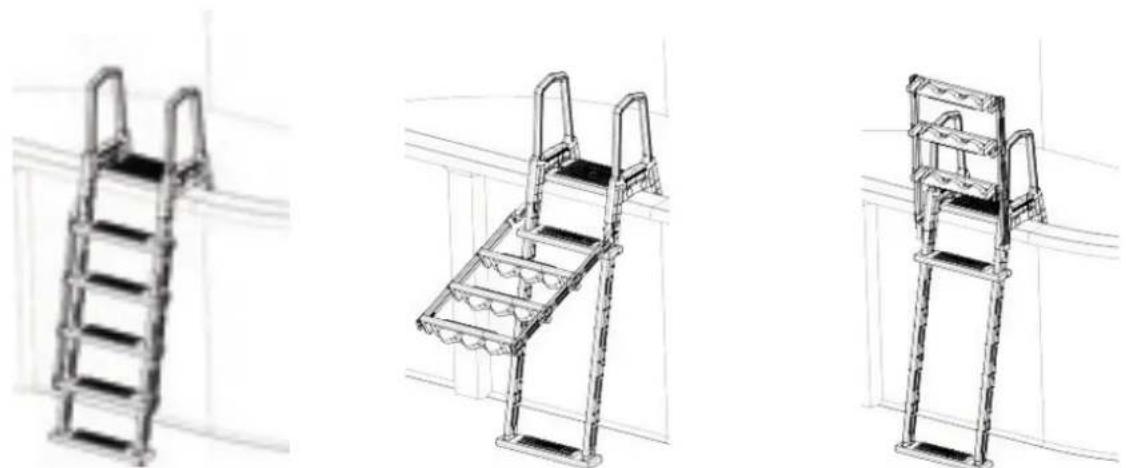

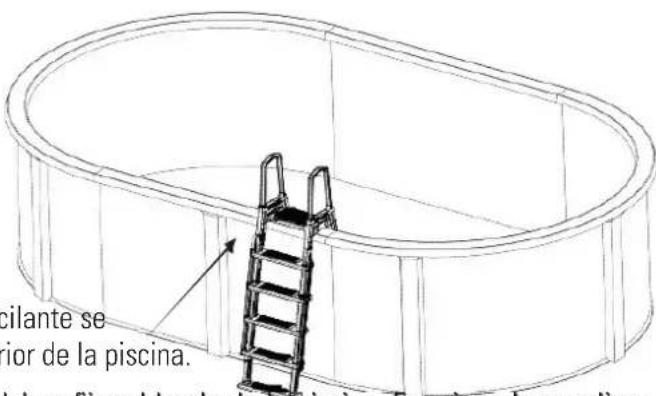

El escalón externo oscilante se sitúa en la parte exterior de la piscina.Mantenimiento rutinario Cuando no utilice la piscina, se recomienda elevar la parte exterior de la escalera, presionarla y fi jarla.

1. En invierno debe retirar la escalera.

2. Cuando retire la escalera se recomienda lavarla con agua limpia para eliminar las sustancias químicas de su superfi cie

3. Guarde la escalera en un lugar templado y seco, para volverla a utilizar el año siguiente.

4- LISTA DE PARÁMETROS

N.º Descripción Especi cación 1 Aplicación piscina elevada de121-132 cm de altura 2 Límite de peso 113 kg 3 Material Polietileno 4 Tamaño del producto 1070 × 646 × 1966 mm 5 Peso bruto 6 Tamaño del paquete 600 × 200 × 1510 mm

5- VISTA DETALLADA DEL PRODUCTO Y ACCESORIOS

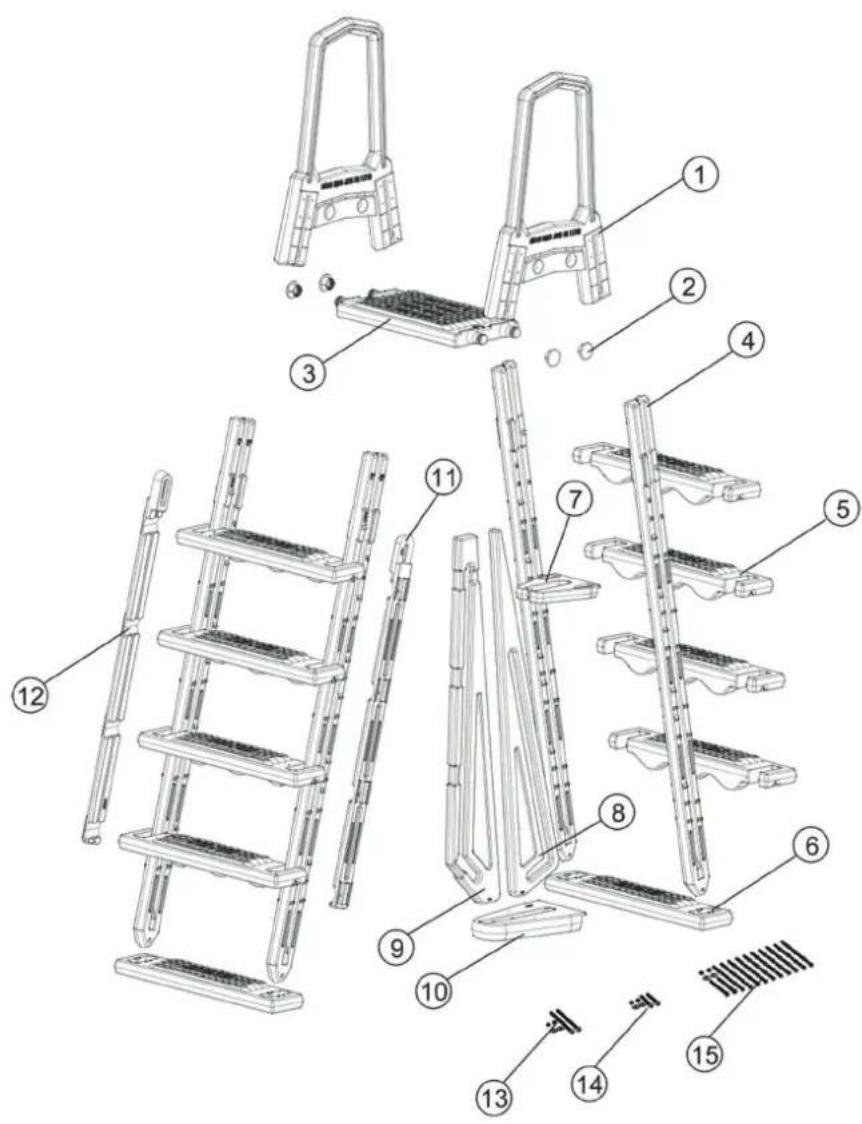

N.º Número de la pieza Descripción Ctd 1 47155001 Barandilla 2 2 48850112 Tapón 4 3 47155011 Plataforma 1 4 47155005 Pasamanos 4 5 47155002 Escalón 8 6 47155008 Escalón inferior 2 7 47155003 Refuerzo superior 1 Mantenimiento rutinario Perno Borde de la piscina Plataforma8 47155009 Barrera frontal 1 9 47155010 Barrera posterior 1 10 47155004 Base inferior 1 11 47155007 Listón de fijación izquierdo 1 12 47155006 Listón de fijación derecho 1 13 5862050001 Juego de pernos 5 1 14 5862050000 Juego de pernos 2,5 1 15 5862050002 Juego de pernos 1-1/4 1 ESCALERA DE SEGURIDAD SUPERIOR PARA PISCINAS ELEVADAS Material plástico. Plataforma incluidaFR LISEZ ATTENTIVEMENT LA NOTICE AVANT LE MONTAGE ET L’UTILISATION. CONSERVEZ-LA POUR DE FUTURES CONSULTATIONS. SOMMAIRE

8. Limite de peso: 113 kg máximo.

parafusos N.º 10 × 1-1/4.
