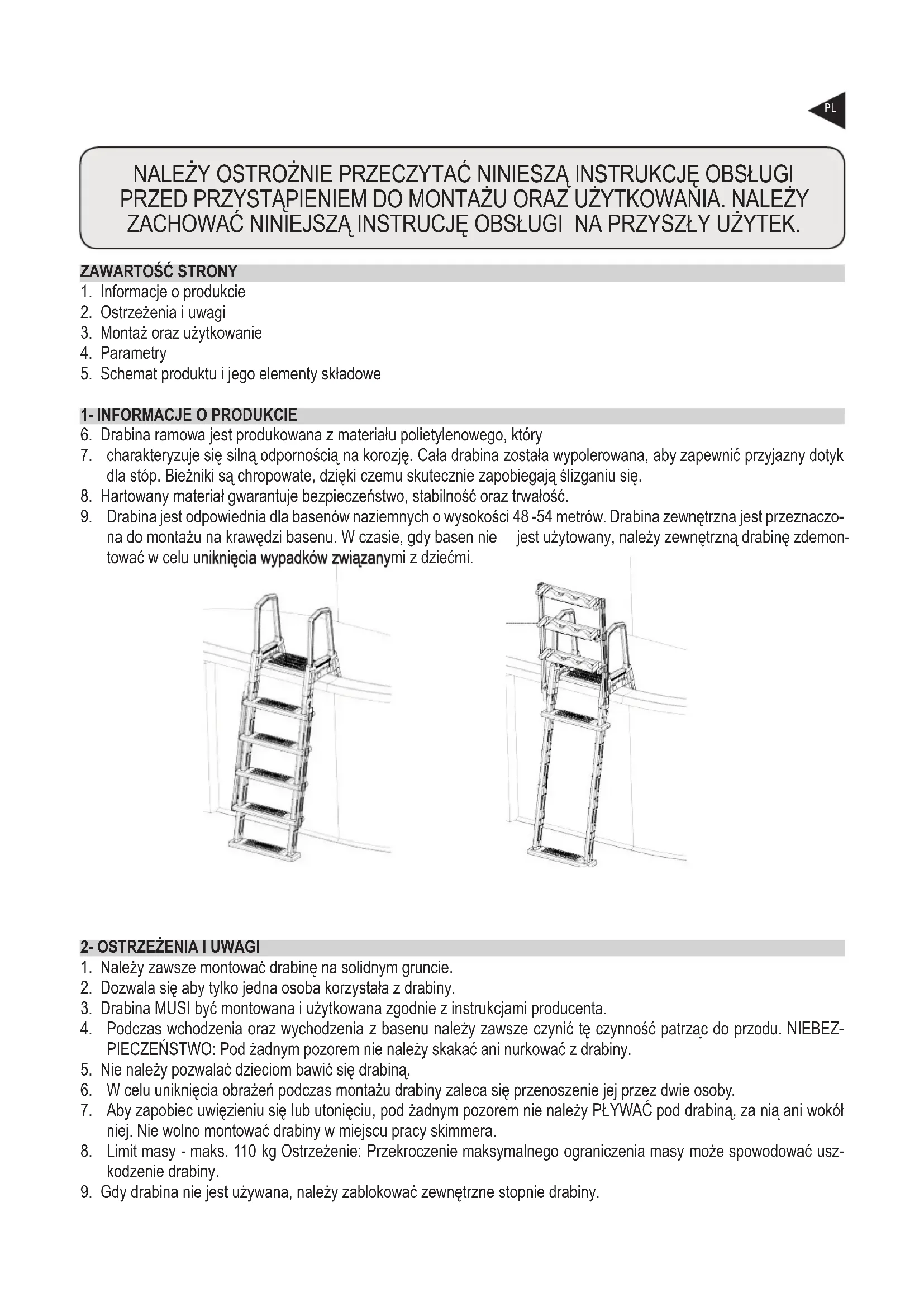

1- INFORMACJE O PRODUKCIE

6. Drabina ramowa jest produkowana z materiału polietylenowego, który

7. charakteryzuje się silną odpornością na korozję. Cała drabina została wypolerowana, aby zapewnić przyjazny dotyk

dla stóp. Bieżniki są chropowate, dzięki czemu skutecznie zapobiegają ślizganiu się.

8. Hartowany materiał gwarantuje bezpieczeństwo, stabilność oraz trwałość.

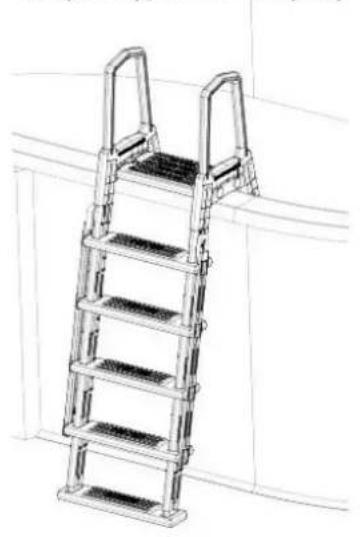

9. Drabina jest odpowiednia dla basenów naziemnych o wysokości 48 -54 metrów. Drabina zewnętrzna jest przeznaczo-

na do montażu na krawędzi basenu. W czasie, gdy basen nie jest użytowany, należy zewnętrzną drabinę zdemon- tować w celu uniknięcia wypadków związanymi z dziećmi.

2- OSTRZEŻENIA I UWAGI

1. Należy zawsze montować drabinę na solidnym gruncie.

2. Dozwala się aby tylko jedna osoba korzystała z drabiny.

3. Drabina MUSI być montowana i użytkowana zgodnie z instrukcjami producenta.

4. Podczas wchodzenia oraz wychodzenia z basenu należy zawsze czynić tę czynność patrząc do przodu. NIEBEZ-

PIECZEŃSTWO: Pod żadnym pozorem nie należy skakać ani nurkować z drabiny.

5. Nie należy pozwalać dzieciom bawić się drabiną.

6. W celu uniknięcia obrażeń podczas montażu drabiny zaleca się przenoszenie jej przez dwie osoby.

7. Aby zapobiec uwięzieniu się lub utonięciu, pod żadnym pozorem nie należy PŁYWAĆ pod drabiną, za nią ani wokół

niej. Nie wolno montować drabiny w miejscu pracy skimmera.

8. Limit masy - maks. 110 kg Ostrzeżenie: Przekroczenie maksymalnego ograniczenia masy może spowodować usz-

9. Gdy drabina nie jest używana, należy zablokować zewnętrzne stopnie drabiny.

tować w celu uniknięcia wypadków związanymi z dziećmi.3- MONTAŻ ORAZ UŻYTKOWANIE

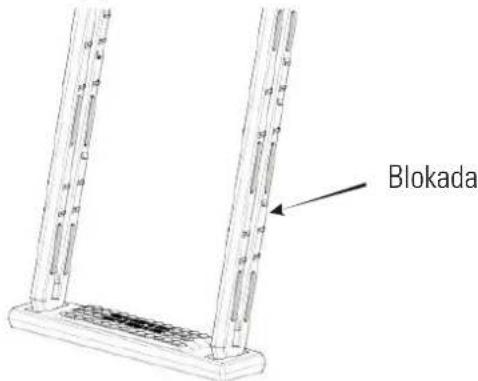

1. Należy rozpakować drabinę ramową oraz jej element z pudełka i sprawdzić, czy wszystkie akcesoria są kompletne.

2. W pierwszej klojności należy umieścić dolny bieżnik na płaskiej powierzchni, stroną z rowkiem skierowaną do góry, a

następnie zatrzasnąć dwa uchwyty w rowku; Uwaga: Oba uchwyty muszą być zatrzaśnięte w rowku w tym samym kierunku.

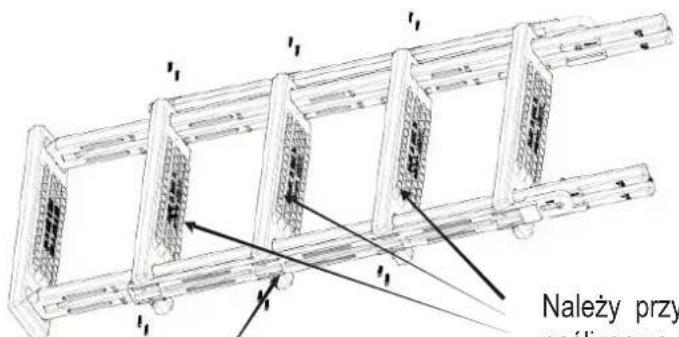

3. Następnie należy zamontować cztery stopnie do uchwytu, patrz rysunek poniżej. Należy przymocować górny bieżnik

do uchwytu wkrętami #10x1-1/4. 4. Fix the left and right fi xing strips with bolt & gasket( M6), and nut M6*85!, do not over tighten (the accessories are in screw kit 5862050002 )

5. Należy za pomocą śrub o rozmiarze #10x1-1 / 4 należy przymocować pozostałe elementy antypoślizgowe. Następnie

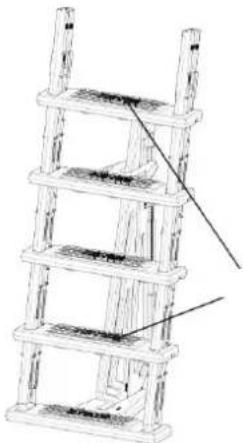

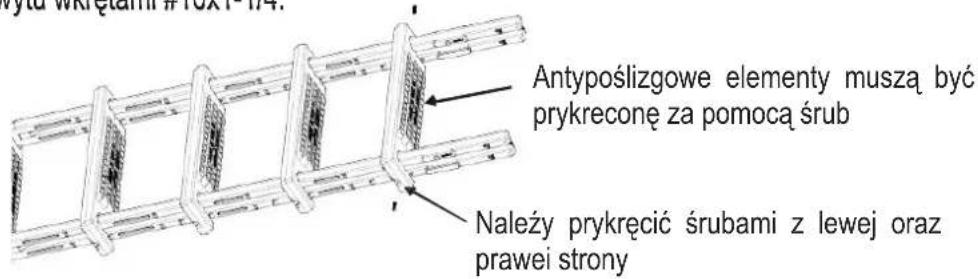

należy odłóżyć ten złożony element. Blokada do uchwytu wkrętami #10x1-1/4. Antypoślizgowe elementy muszą być prykreconę za pomocą śrub Naleźy prykręcić śrubami z lewej oraz prawei strony Śruba Uszczelka Lewa szyna mocująca Prawa szyna mocująca Należy przymocować elementy anty- poślizgowe do stopni za pomocą śrub. Następnie należy mocniej przykręcić z obu stron.6. Następnie należy umieścić kolejny dolny element antypoślizgowy na stopniu, tak aby bardziej chropowata część wraz z rowkiem była skierowana do góry, następnie należy zatrzasnąć dwa uchwyty w rowku. Uwaga: Obie szyny należy zatrzasnąć w rowku w tym samym kierunku.

7. Następnie należy przymocować element antypoślizgowe do uchwytów za pomocą śrub #10x1-1 / 4 .

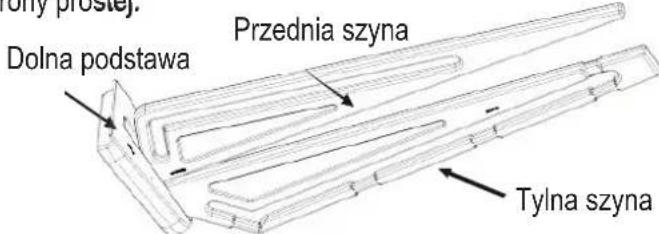

8. Należy umieścić dolną podstawę na równej powierzchni. Następnie należy wcisnąć przednią szynę do rowka na

dolnej podstawie, umieszczając w rowek zaokrąglone elementy. Następnie należy Zatrzasnąć barierę tylną w rowek na dolnej podstawie od strony prostej.

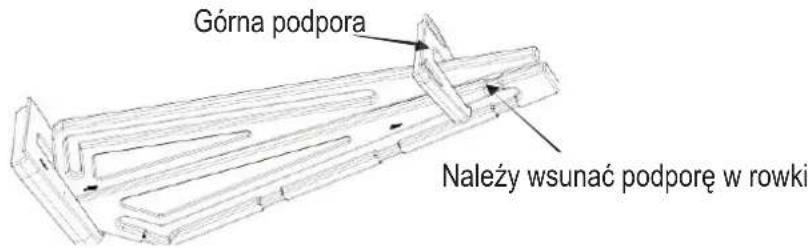

9. Następnie należy wsunąć górną szynę do dolnej podstawy, tak jak zostało to przedstawione na rysunku. Należy

włożyć szyny do podstawy dolnej i docisnąć je w celu ich zabezpieczenia systemem “klik”.

10. Należy przymocować dolną podstawę z szynami zabezpieczającymi do dolnego stopnia od wewnętrznej strony

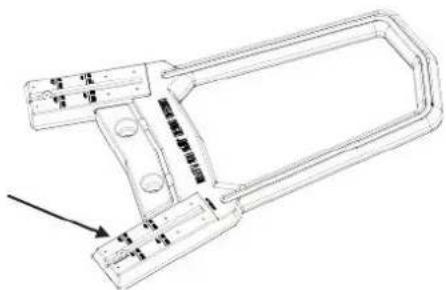

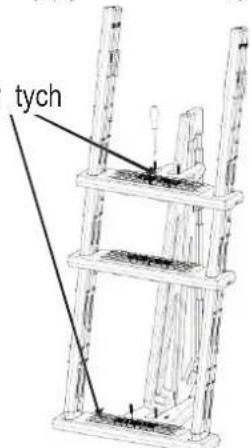

drabiny za pomocą 2 śrub # 10 x11/4. Blokada na dolnej podstawie od strony prostej. Tylna szyna Przednia szyna Dolna podstawa Naleźy wsunać podporę w rowki Górna podpora Należy przykręcić podstawę do szyn w tych dwóch, miejscach Naleźy przymocować elementy anty- pośligowe za pomoca śrub11. Należy przymocować pozostałe dwa elementy antypośligowe za pomocą śrub # 10x1-1/4 do uchwytu w rowkach. Niniejsza drabina została zaprojektowana tak, aby pasowała do wielu wysokości basenów. Jeśli wysokość basenu to 52, należy wsunąć konstrukcję w pierwszy rowek na poręczy drabiny. Za pomocą piły należy równomiernie odciąć niepotrzebne elementy z obu stron.

12. Jeśli wysokość basenu to 48, należy wsunąć konstrukcję w drugi rowek na poręczy drabiny.Za pomocą piły należy

równomiernie odciąć niepotrzebne elementy z obu stron. Uwaga: jeżeli basen ma wysokość 54 to nie należy nic przycinać!

13. Za pomocą lejka należy napełnić oba uchwyty piaskiem. W każdym uchwycie należy użyć około 9 kg piasku. Uwaga!

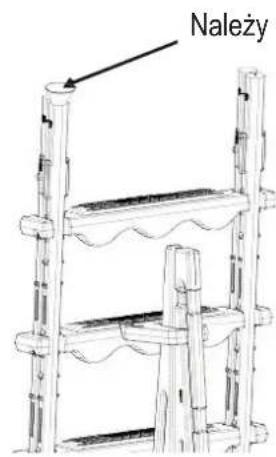

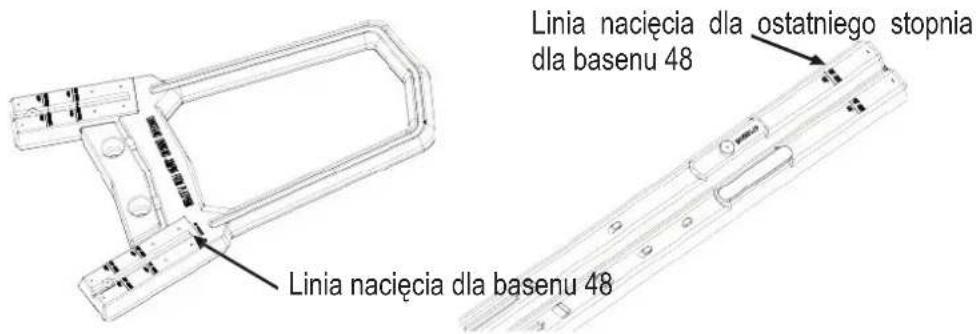

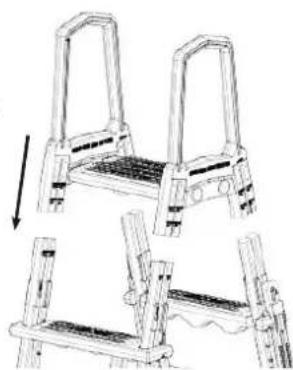

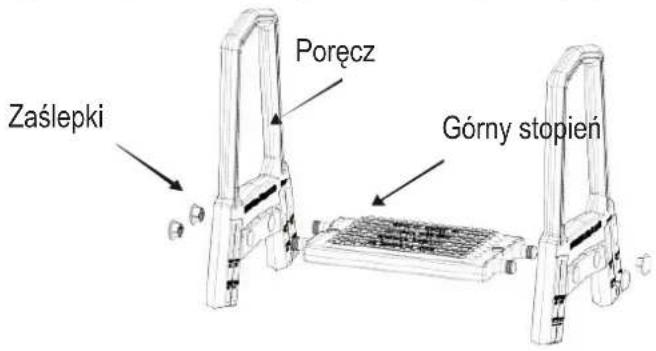

Należy napełnić piaskiem przednią oraz tylną szynę drabiny. ail. Należv zamontować elementy anty- poślizgowe za pomocą śrub Linia nacięcia dla basenu 48 Linia nacięcia dla ostatniego stopnia dla basenu 48 Należy napełnić szyny piasekiem Linia nacięcia dla14. Należy zamontować 2 poręcze do górnej podstawy, montując stopień w środkowe otwory znajdujące się na boku poręczy. Za pomocą gumowego młotka należy wbić zaślepkę tak aby była równo z poręczą.

15. Należy przymocować poręcze, wsuwając je w poręcze.

16. Należy przymocować poręcze do podstawy drabiny za pomocą śrub #10 1-1/4

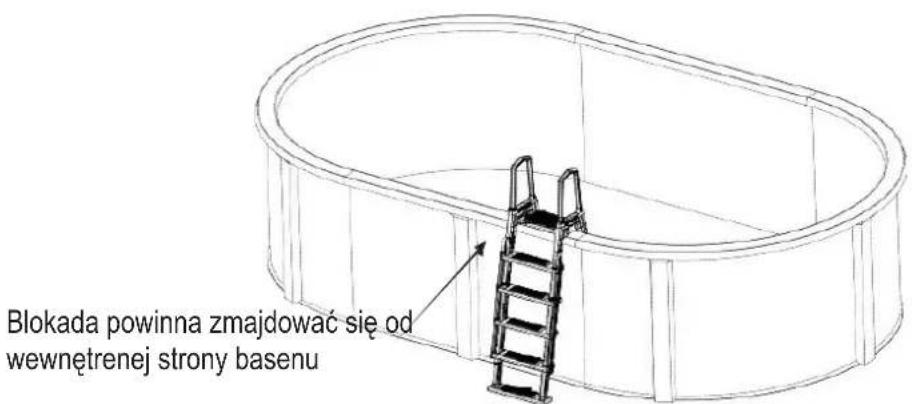

17. Następnie należy umieść zmontowaną drabinę wewnątrz basenu, do którego chcesz wejść i wyjść. Blokada powinna

znajdować się od wewnętrzenej strony basenu. Po umieszczeniu drabiny w basenie należy przechylić drabinę do przodu i do tyłu oraz na boki, aby uwolnić powietrze, które może zostać uwięzione wewnątrz drabiny. W przypadku montażu drabiny zaleca się jej montaż maty. TEN ELEMENT JEST SPRZEDAWANY OSOBNO.

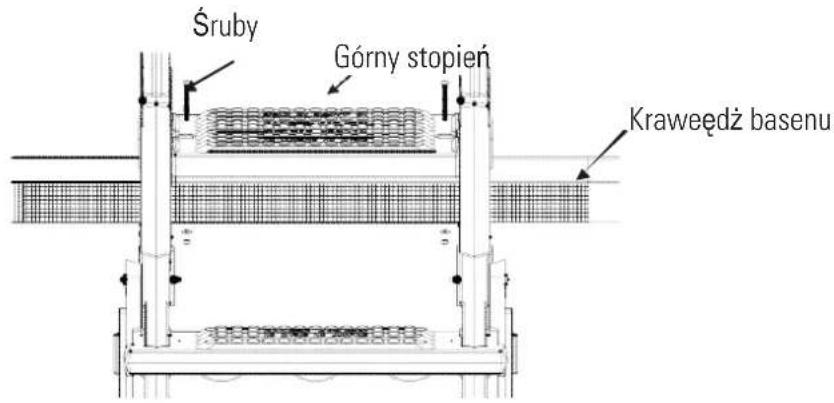

18. Drabina ramowa musi być zamocowana na krawędzi basenu. W pierwszej kolejności należy wykonać dwa otwory

na powierzchni górnego stopnia, należy zaznaczyć długopisem miejsce wykonania otworów na krawędzi basenu, następnie należy przewiercić przez krawędź basenu wiertłem 5/16", następnie za pomocą śrub, nakrętek i podkładek zamocować drabinkę na krawędzi basenu. Należy użyć zestawu śrub 5862050000 o rozmiarze 2,5", przypadku basenu o wysokości 48 Natomiast należy użyć zestawu śrub 5862050001 5" śrub, jeśli wysokość basenu wynosi 52 Natomiast należy użyć zestawu śrub 5862050001 5" śrub, jeśli wysokość basenu wynosi 54 Zaślepki Poręcz Górny stopień Należy wsunąc poręcz w podstawę drabiny Wkrecić śruby Blokada powinna zmajdować się od wewnętrenej strony basenuRutynowa konserwacja Gdy basen nie jest używany, zaleca się obrócić drabinkę zewnętrzną do góry, a następnie zablokować ją w dół i przy- mocować.

1. Zimą należy zdemontować drabinę.

2. Podczas demontażu drabiny zaleca się umyć drabinę świeżą wodą w celu usunięcia substancji chemicznych z jej

3. Należy przechowywać drabinę w ciepłym i suchym miejscu w celu ponownego jej wykorzystania w następnym roku.

Lp. Opis Parametry 1 Rodzaje 48 -54 wysokość basenu naziemnego 2 Ograniczenia wagi 110 kg 3 Materiał Polietylen 4 Rozmiar produktu 1070x646x1966 mm 5 Waga brutto 6 Rozmiar opakowania 600x200x1510 mm

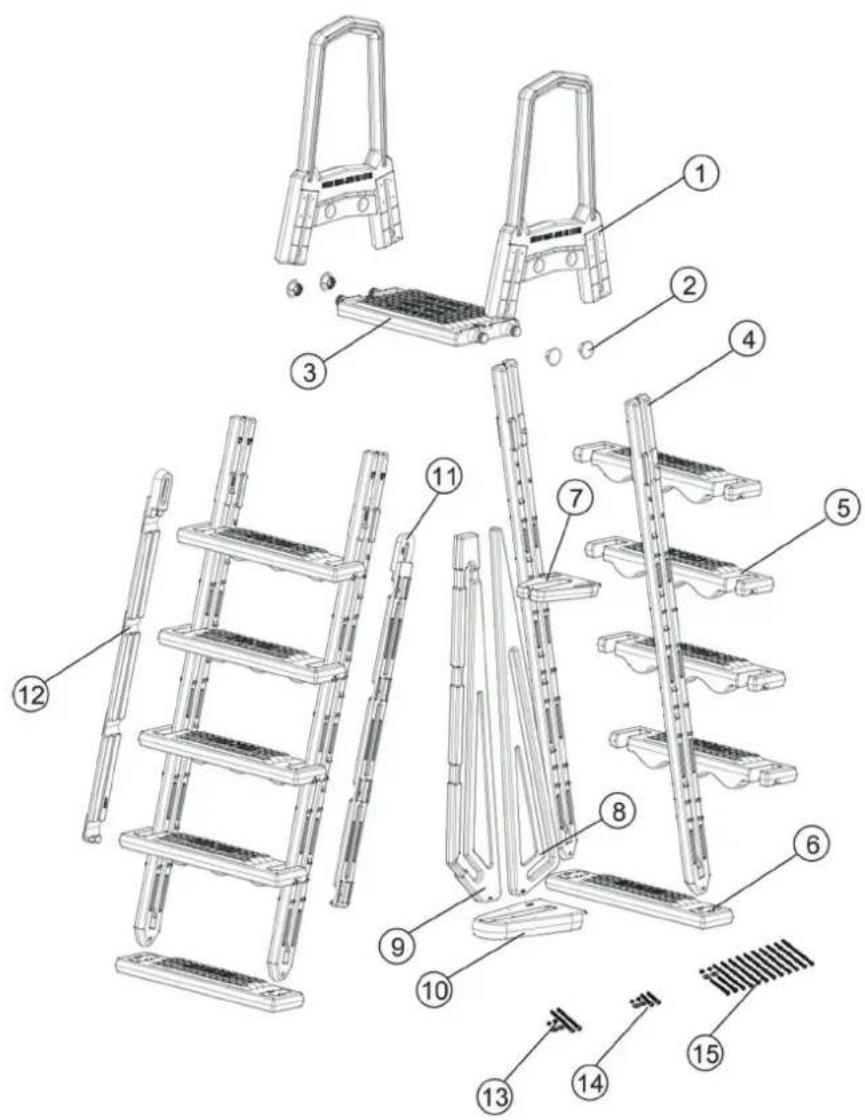

5- PRODUCT EXPLOSION DIAGRAM AND LIST OF ACCESORIES

Lp. Numer części Poręcz Ilość 1 47155001 Zaślepka 2 2 48850112 Górny stopień 4 3 47155011 Blokada 1 4 47155005 Element antypoślizgowy 4 5 47155002 Górna część antypoślizgowa 8 6 47155008 Górna podpora 2 Śruby Kraweędż basenu Górny stopień Gdy basen nie jest używany, zaleca się obrócić drabinkę zewnętrzną do góry, a następnie zablokować ją w dół i przy-7 47155003 Przedni element drabiny 1 8 47155009 Tylny element drabiny 1 9 47155010 Dolna podstawa 1 10 47155004 Lewa szyna mocująca 1 11 47155007 Prawa szyna mocująca 1

Zestaw śrub 5" nakrętki

Zestaw śrub 2.5" nakrętki

Zestaw śrub 1-1 / 4" nakrętki

• Zgodnie z tymi postanowieniami sprzedawca gwarantuje, że produkt odpowiadający tej gwarancji («Produkt») jest w idealnym stanie w momencie dostawy.

• Okres gwarancji na produkt wynosi dwa (2) lata od momentu dostarczenia go nabywcy.

• W przypadku jakiejkolwiek wady Produktu, o której Kupujący poinformował sprzedającego w okresie Gwarancji, sprzedawca będzie zobowiązany do naprawy lub wymiany Produktu na własny koszt chyba że jest to niemożliwe lub nieuzasadnione.

• Jeżeli naprawa lub wymiana Produktu nie jest możliwa, kupujący może zażądać proporcjonalnego obniżenia ceny lub, jeśli wada jest wystarczająco istotna, rozwiązania umowy sprzedaży.

• Wymienione lub naprawione części objęte niniejszą gwarancją nie przedłużą okresu gwarancji oryginalnego Produktu, ale będą miały osobną gwarancję.

• Aby niniejsza gwarancja weszła w życie, nabywca musi przedstawić dowód daty zakupu i dostawy Produktu.

• Jeżeli po sześciu miesiącach od dostarczenia Produktu do nabywcy powiadomi o wadzie produktu, nabywca musi przedstawić dowód pochodzenia i istnienie rzekomej wady.

• Niniejsze świadectwo gwarancji wydawane jest bez uszczerbku dla praw odpowiadających konsumentom na mocy przepisów krajowych.

2- WARUNKI INDYWIDUALNE

• Niniejsza gwarancja obejmuje produkty, o których mowa w niniejszej instrukcji.

• Niniejszy Certykat Gwarancji będzie obowiązywać wyłącznie w krajach Unii Europejskiej.

• Aby ta gwarancja była skuteczna, nabywca musi ściśle przestrzegać instrukcji producenta zawartych w dokumentacji dostarczonej z

• Produktem, w przypadkach, w których ma zastosowanie zgodnie z zakresem i modelem Produktu.

• W przypadku określenia harmonogramu wymiany, konserwacji lub czyszczenia niektórych części lub komponentów produktu gwarancja zostanie udzielona tylko, jeśli ten harmonogram został dotrzymany

• Niniejsza gwarancja będzie miała zastosowanie wyłącznie do sprzedaży dokonywanej na rzecz konsumentów, rozumienia przez «konsumenta», osobę, która kupuje Produkt do celów nie związanych z jego działalnością zawodową.

• Normalne zużycie wynikające z użytkowania produktu nie jest gwarantowane. W odniesieniu do zużytych lub zużywalnych części, komponentów i / lub materiałów, takie jak baterie, żarówki itp. będą miały zastosowanie postanowienia zawarte w dokumentacji dostarczonej z produktem.

• Gwarancja nie obejmuje przypadków, gdy Produkt; (I) został nieprawidłowo użytkowany; (II) został naprawiony, serwisowany lub obsługiwany przez osoby nieuprawnione osoby lub (III) zostały naprawione lub serwisowane bez użycia oryginalnych części. W przypadkach, gdy wada Produktu jest wynikiem nieprawidłowej instalacji lub rozruchu, ta gwarancja będzie miała zastosowanie tylko wtedy, gdy wspomniana instalacja lub uruchomienie zostanie zawarte w umowie sprzedaży produktu i została przeprowadzona przez producenta lub na jego odpowiedzialność.If You Have Any Problem, Contact Us! www.grepool.com/en/after-sales Si Tienes Algun Problema, ¡Consultenos! España www.grepool.com/post-venta En Cas De Probleme, Nous Consulter! France/ Belgie www.grepool.com/fr/apres-vente Sollten Sie Probleme Haben, Zögern Sie Bitte Nicht, Uns Zu Kontaktieren! Deutschland www.grepool.com/de/kundenservice Per Ogni Vostra Eventualle Occorrenza, Interpellateci! Italia www.grepool.com/it/post-vendita Em Caso De Problema, ¡Consultar-Nos! Portugal www.grepool.com/post-venta Mocht U Een Probleem Hebben, … ¡Raadpleeg Ons! Nederlands [phone] [e-mail] W razie problemów, skontaktuj się z nami Poland www.grepool.com/en/after-sales

• Zastrzegamy sobie prawo do zmiany w całości lub części niniejszej instrukcji bez uprzedniej informacji
