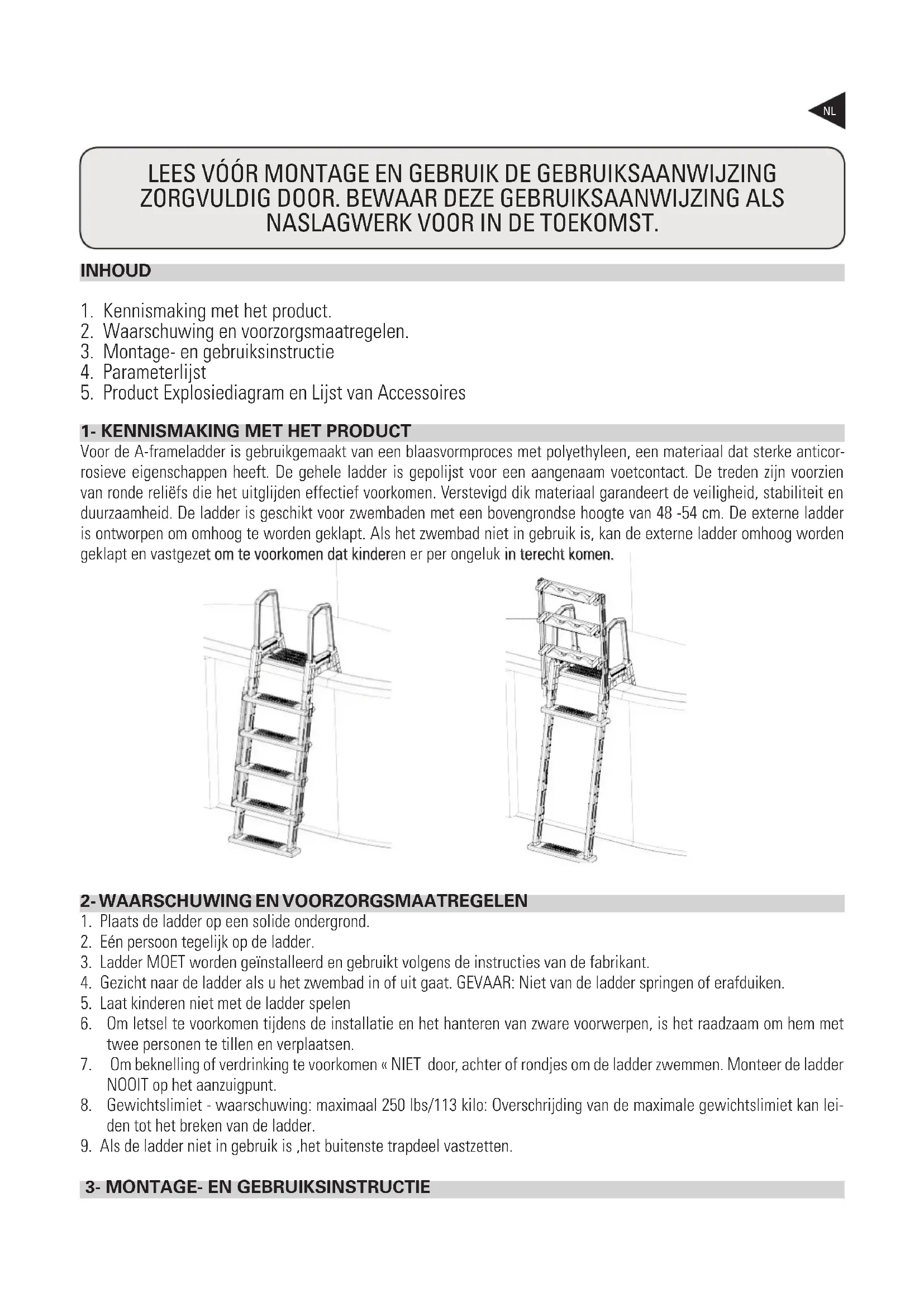

GEBRUIKSAANWIJZING L4PL GRE

ZORGVULDIG DOOR. BEWAAR DEZE GEBRUIKSAANWIJZING ALS

NASLAGWERK VOOR IN DE TOEKOMST. INHOUD

1. Kennismaking met het product.

2. Waarschuwing en voorzorgsmaatregelen.

3. Montage- en gebruiksinstructie

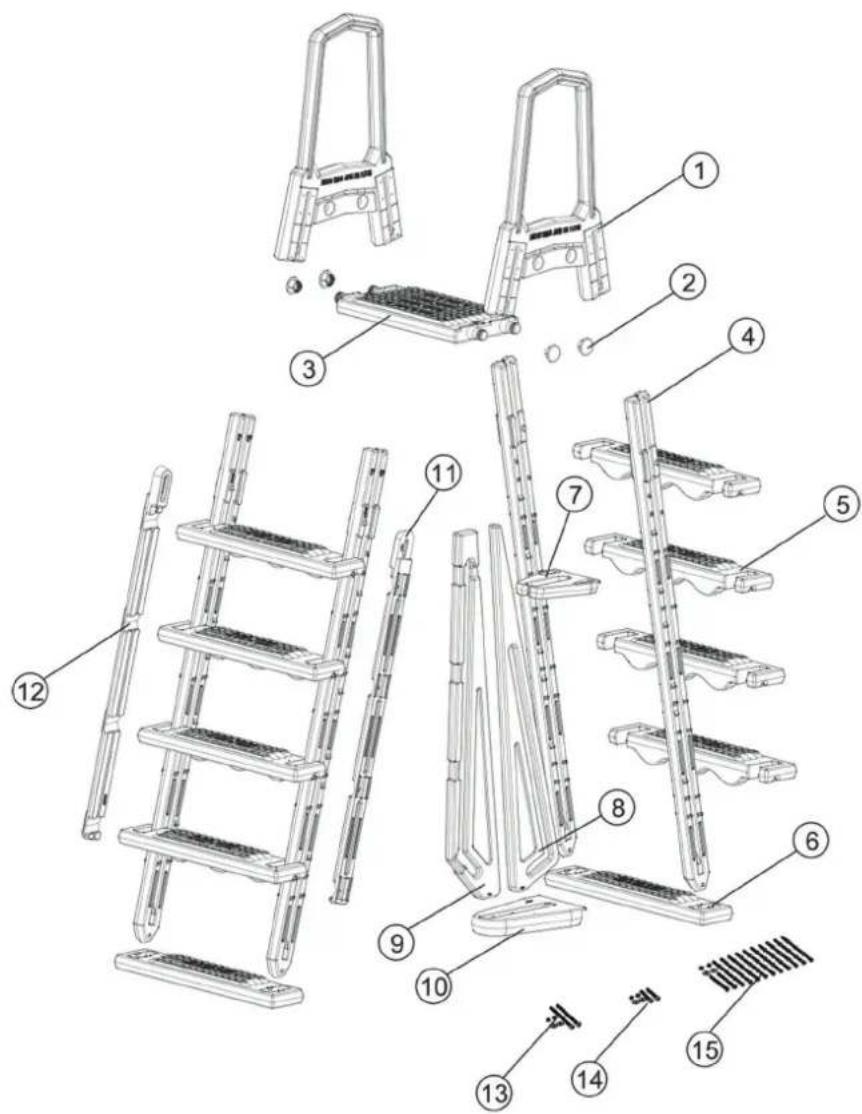

5. Product Explosiediagram en Lijst van Accessoires

1- KENNISMAKING MET HET PRODUCT

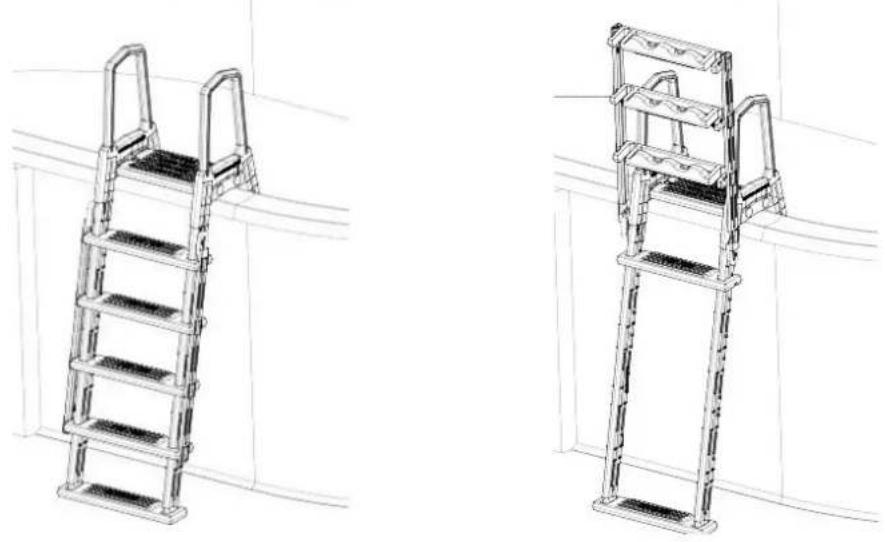

Voor de A-frameladder is gebruikgemaakt van een blaasvormproces met polyethyleen, een materiaal dat sterke anticor- rosieve eigenschappen heeft. De gehele ladder is gepolijst voor een aangenaam voetcontact. De treden zijn voorzien van ronde reliëfs die het uitglijden effectief voorkomen. Verstevigd dik materiaal garandeert de veiligheid, stabiliteit en duurzaamheid. De ladder is geschikt voor zwembaden met een bovengrondse hoogte van 48 -54 cm. De externe ladder is ontworpen om omhoog te worden geklapt. Als het zwembad niet in gebruik is, kan de externe ladder omhoog worden geklapt en vastgezet om te voorkomen dat kinderen er per ongeluk in terecht komen.

2- WAARSCHUWING EN VOORZORGSMAATREGELEN

1. Plaats de ladder op een solide ondergrond.

2. Eén persoon tegelijk op de ladder.

3. Ladder MOET worden geïnstalleerd en gebruikt volgens de instructies van de fabrikant.

4. Gezicht naar de ladder als u het zwembad in of uit gaat. GEVAAR: Niet van de ladder springen of erafduiken.

5. Laat kinderen niet met de ladder spelen

6. Om letsel te voorkomen tijdens de installatie en het hanteren van zware voorwerpen, is het raadzaam om hem met

twee personen te tillen en verplaatsen.

7. Om beknelling of verdrinking te voorkomen « NIET door, achter of rondjes om de ladder zwemmen. Monteer de ladder

NOOIT op het aanzuigpunt.

8. Gewichtslimiet - waarschuwing: maximaal 250 lbs/113 kilo: Overschrijding van de maximale gewichtslimiet kan lei-

den tot het breken van de ladder.

9. Als de ladder niet in gebruik is ,het buitenste trapdeel vastzetten.

3- MONTAGE- EN GEBRUIKSINSTRUCTIE

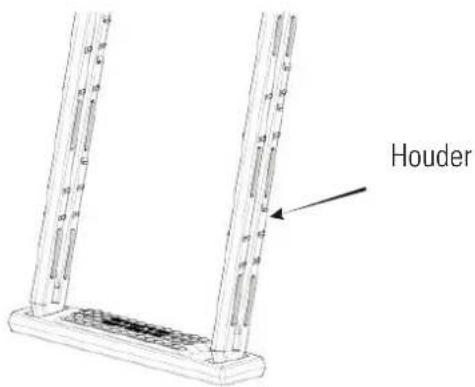

geklapt en vastgezet om te voorkomen dat kinderen er per ongeluk in terecht komen. geklapt en vastgezet om te voorkomen dat kinderen er per ongeluk in terecht komen.1. Haal de A-frameladder en bijbehorende accessoires uit de doos en controleer of alle accessoires compleet zijn. Plaats eerst de onderste trede op een vlakke ondergrond met de gegleufde zijde naar boven; klik vervolgens de twee houders in de sleuf;

2. Let op: De twee houders moeten in dezelfde richting in de sleuf worden geklikt.

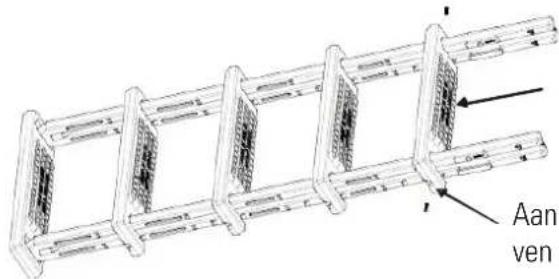

3. Monteer vier treden op de houder, zie de afbeelding hieronder. Zet de bovenste trede aan de houder vast met #10x1-

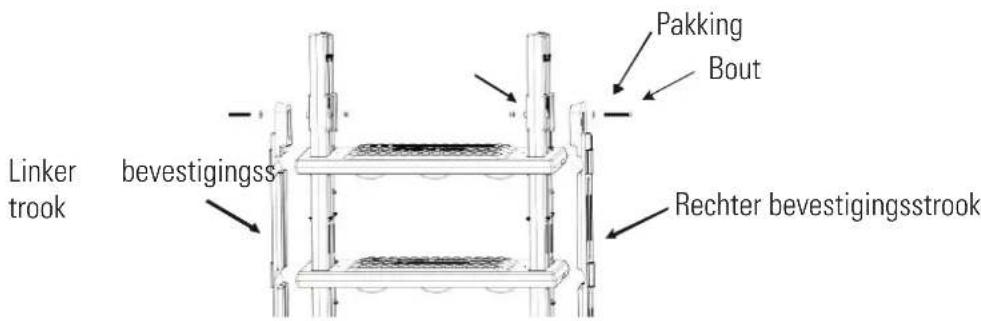

4. Zet de linker en rechter bevestigingsstroken vast met bout en pakking ( M6), en moer M6*85!, niet te vast draaien (de

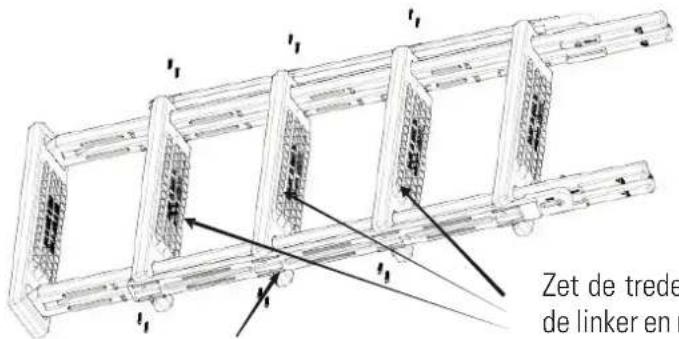

accessoires zitten in schroevenset 5862050002) 5. Gebruik # 10x1-1 / 4 schroeven om de overige drie treden vast te zetten. Zet even opzij om er later mee verder te gaan. Houder Moet met schroef worden vastgezet Aan de rechter- en linkerzijde met schroe- ven vastzetten Bout Pakking Linker bevestigingss- trook Rechter bevestigingsstrook Zet de treden met schroeven vast aan de linker en rechter bevestigingsstrook. Beide zijden elk met twee schroeven vastzetten6. Leg de andere onderste trede op een vlakke ondergrond met de gegroefde zijde naar boven; klik vervolgens de twee houders in de sleuf. Let op: De twee houders moeten in dezelfde richting in de sleuf worden geklikt.

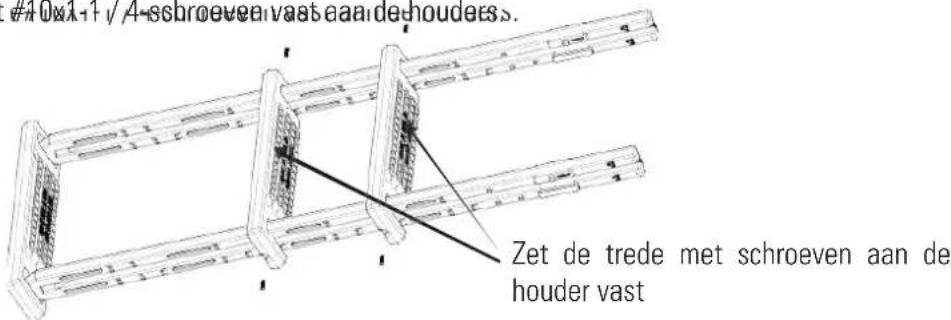

7. Zet de treden met #10x1-1 / 4-schroeven vast aan de houders.

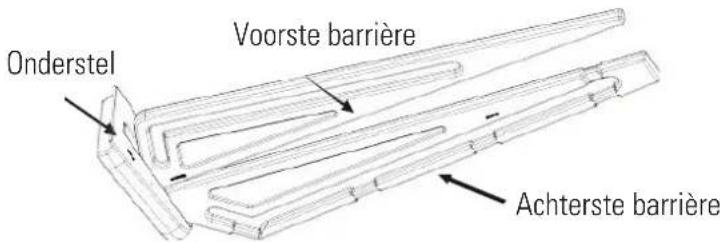

8. Plaats het onderstel op een vlakke ondergrond. Klik de voorste barrière in de sleuf op het onderstel tegenover de ronde rand. Klik de achterkant van de barrière in de sleuf op het onderstel tegenover rechte zijde.

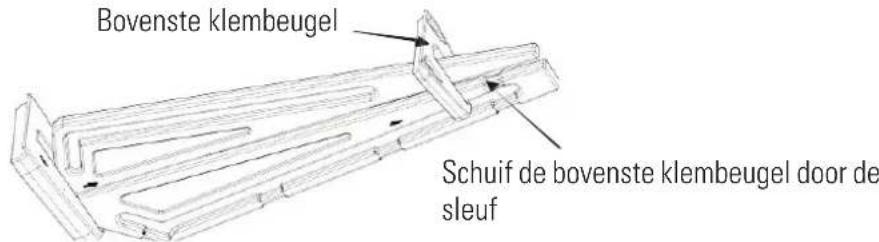

9. Schuif de bovenste klembeugel over de voorste barrière, zoals getoond. Schuif de bovenste klembeugel door de sleuf

in de achterste barrière en druk hem zachtjes naar beneden om hem vast te zetten.

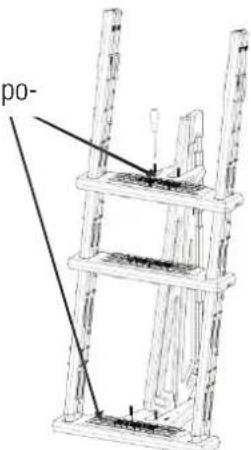

10. Zet het onderstel van de beklemmingsbarrière vast in de onderste trede van het binnendeel van de ladder met twee

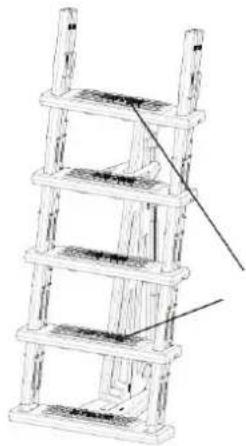

delen met 10 x 1-1/4# schroeven Houder Zet de treden met #10x1-1 / 4-schroeven vast aan de houders. Zet de trede met schroeven aan de houder vast Achterste barrière Voorste barrière Onderstel Schuif de bovenste klembeugel door de sleuf Bovenste klembeugel Zet de barrière vast aan deze twee po- sities.11. Zet de laatste twee treden met 10x1-1/4-schroeven vast aan de houder op de plaatsen in de sleuven.

12. 12. Deze ladder is ontworpen voor meerdere zwembadhoogtes.

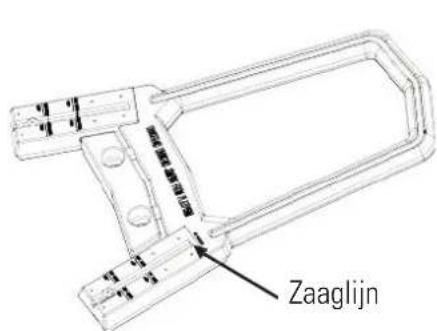

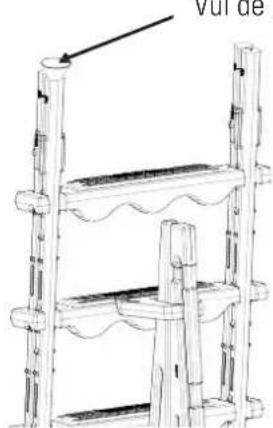

Als de hoogte van het zwembad 52 is: Zoek de eerste lijn op de handrail van de ladder. Gebruik een ijzerzaag om de han- drail aan beide zijden gelijkmatig door te zagen venly through both sides. Indien de zwembadhoogte 48» is, zoekt u de tweede lijn op de handrail en gebruikt u een ijzerzaag om de handrail aan beide zijden gelijkmatig door te zagen# Zoek de lijn op de houder en zaag overtollig materiaal aan beide zijden gelijkmatig weg. Afzagen is niet nodig als uw zwembadhoogte 54 is!! 13. Gebruik een trechter om beide houders met zand te vullen. Gebruik ongeveer 9 kilo zand in elke houder. De barrière in stap 11 heeft een voor- en achterbarrière! Installeer de treden met schroeven

12. Deze ladder is ontworpen voor meerdere zwembadhoogtes.

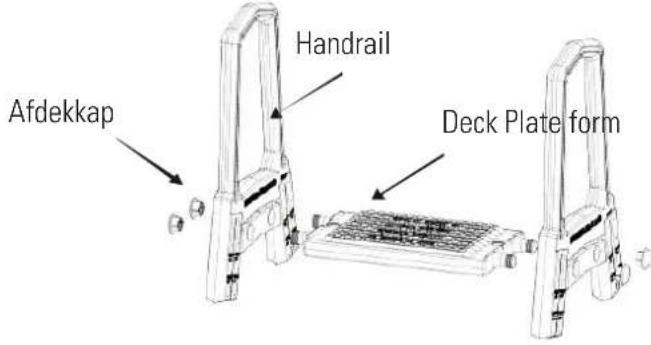

Zaaglijn Zaaglijn Zaaglijn voor houder stap 11 heeft een voor- en achterbarrière! Vul de houder met zand d.m.v. een trechter.14. Monteer de leuningen aan het platform, centreer de opening van de afdekkap aan de kant van de leuning waar hij net is bevestigd aan het platform. Gebruik een rubberen klopper/hamer en klop op de dop totdat de dop gelijk ligt met de handrail.

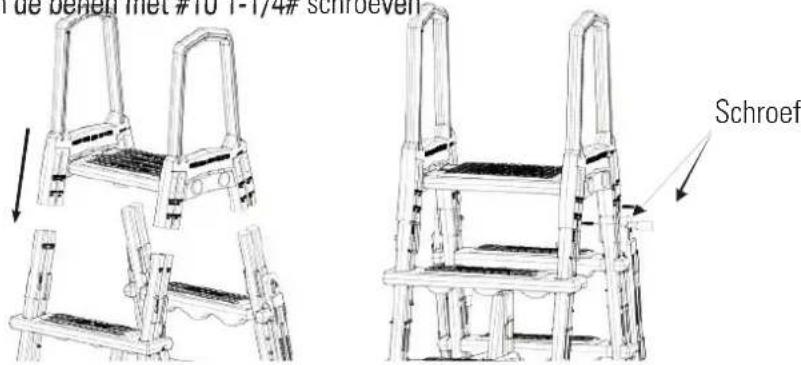

15. Bevestig de handrails door ze over de houders naar beneden te duwen.

16. 16. Zet alle handrails vast aan de benen met #10 1-1/4# schroeven

17. Plaats de gemonteerde ladder in het zwembad op de plek waar u erin en eruit wilt gaan. De beknellingsbarrière moet

zich in het zwembad bevinden. Nadat de ladder in het zwembad is geplaatst, kantelt u de ladder naar voren naar ach- teren en van zij naar zij om de lucht die mogelijk binnenin nog aanwezig te laten ontsnappen. Wanneer u een ladder installeert, is het aanbevolen om eronder een mat om op te staan te installeren. DIT ITEM WORDT APART VERKOCHT

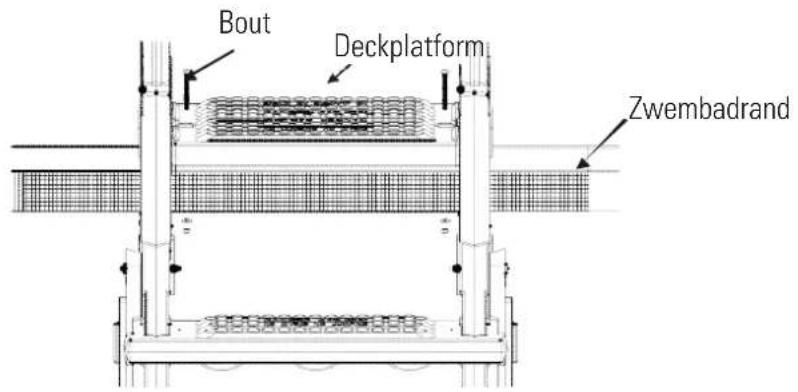

18. De A-frameladder moet aan de rand van het zwembad worden bevestigd. Breng als eerste de twee gaten op het op-

pervlak van het dekplatform op één lijn met de rand van het zwembad. Markeer de posities van de gaten met een fi jne markeerstift. Vervolgens boort u door het zwembad met een 5/16»-boor. Tot slot bevestigt u de ladder met bouten, moeren en sluitringen aan de rand van het zwembad. Gebruik schroevenkit 5862050000 2.5 bout! als uw zwembadhoogte 48 is Gebruik schroevenkit 5862050001 5 bout ! als uw zwembadhoogte 52 is Gebruik schroevenkit 5862050001 5 bout! als uw zwembadhoogte 54 is Afdekkap Handrail Deck Plate form

16. Zet alle handrails vast aan de benen met #10 1-1/4# schroeven

Duw ze omlaag over de houders

16. Zet alle handrails vast aan de benen met #10 1-1/4# schroeven

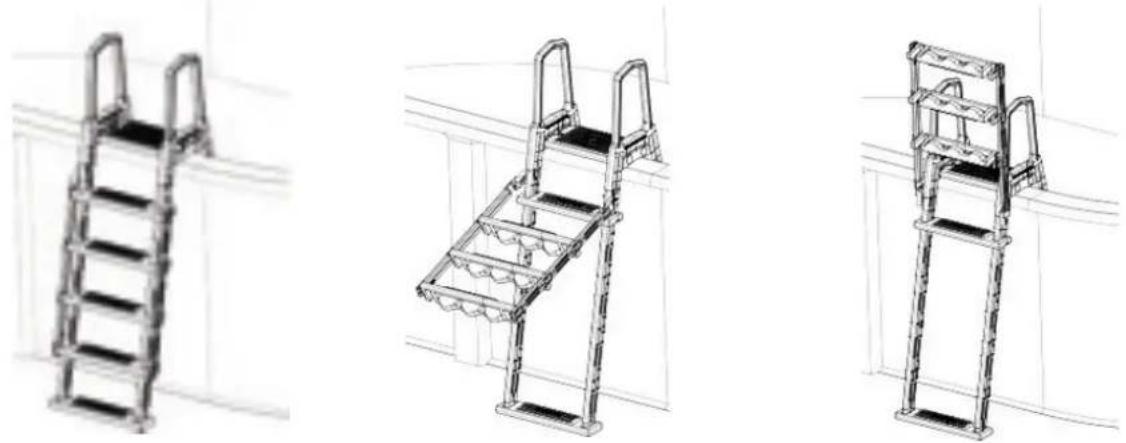

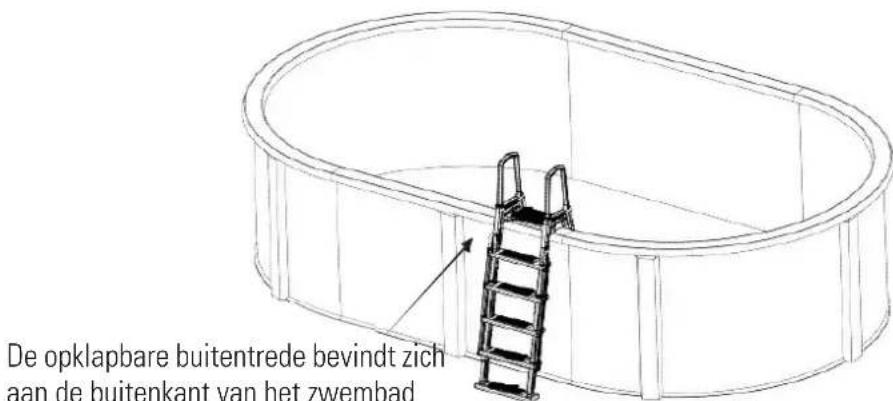

Schroef De opklapbare buitentrede bevindt zich aan de buitenkant van het zwembadRoutine-onderhoud Als het zwembad niet in gebruik is, wordt aanbevolen om de buitenste ladder naar boven te klappen en vervolgens naar beneden te duwen en vast te zetten.

1. In de winter moet de ladder worden verwijderd.

2. Als u de ladder weghaalt, is het aanbevolen om de ladder af te wassen met schoon water om achtergebleven chemi-

caliën van het oppervlak te verwijderen.

3. Berg de ladder weg op een warme en droge plaats voor gebruik in het volgende jaar.

Nr. Omschrijving Speci caties 1 Toepassing bovengronds zwembad hoogte 48 -54, 2 Gewichtslimiet 250 lbs/113 kilo 3 Materiaal Polyethyleen 4 Productgrootte 1070 * 646 * 1966 mm 5 Brutogewicht 6 Pakketgrootte 600 * 200 * 1510 mm

• In overeenkomst met de voorliggende bepalingen wordt door de verkoper gegarandeerd dat het produkt verkocht onder deze garantie (“het Produkt”) geen enkel defekt vertoont op het moment van levering.

• De Garantieperiode voor het Produkt bedraagt twee (2) jaar en is geldig vanaf het moment dat het Produkt aan de koper geleverd wordt.

• Indien er zich een defekt aan het Produkt zou voordoen en de koper dit zou mededelen aan de verkoper gedurende de geldige Garantieperiode, dan zal de verkoper het Produkt repareren of laten repareren op zijn eigen kosten alwaar de verkoper dit geschikt zou achten, behalve in het geval dat dit onmogelijk of buitensporig zou zijn.

• Indien het Produkt niet gerepareerd of vervangen kan worden, dan kan de koper na verhouding prijsreduktie aanvragen, of, indien het defekt belangrijk genoeg is, de ontbinding van het verkoopcontract aanvragen.

• Die delen van het Produkt die onder deze Garantie vervangen of gerepareerd zijn, kunnen de duur van de Garantieperiode voor het oorspronkelijke Produkt niet verlengen, maar zullen beschikken over een eigen garantie.

• Voor de toepassing van deze garantie moet de koper de aankoopdatum en de levering van het Produkt kunnen aantonen.

• Indien er meer dan zes maanden verlopen zijn sinds de levering van het Produkt aan de koper, en deze plotseling aangeeft dat het Produkt niet aan de eisen voldoet, dan zal de koper de oorsprong en het bestaan van de volgens hem bestaande defekten moeten kunnen aantonen.

• Dit Garantiecertifikaat beperkt of veroordeelt niet bij voorbaat de rechten die de gebruikers hebben en die gebaseerd zijn op nationale normen.

2- BIJZONDERE VOORWAARDEN

• Deze garantie dekt de produkten waarnaar deze handleiding verwijst.

• Het huidige Garantiecertifikaat is slechts van toepassing in landen van de Europese Unie.

• Voor de toepassing van deze garantie en in geval deze garantie van toepassing is al naar gelang de serie en het model van het Produkt, moet de koper de aanwijzingen van de Fabrikant in de documenten die bij het Produkt bijgesloten zijn, strikt opvolgen.

• Indien er een tijdsperiode vastgesteld wordt voor de vervanging, het onderhoud of het reinigen van verschillende delen of onderdelen van het Produkt, dan is de garantie alleen geldig in geval deze tijdsperiode strikt aangehouden is.

• De huidige garantie is uitsluitend geldig bij verkoop aan gebruikers, waarbij onder “gebruiker” verstaan wordt een persoon die het Produkt aanschaft met een doel dat niet binnen het gebied van zijn professionele activiteiten valt.

• Er bestaat geen garantie in verband met normale slijtage bij gebruik van het Produkt. Wat betreft de delen, componenten en/of vervangbare of verbruiksmaterialen zoals batterijen, gloeilampen, enz. zal men zich moeten richten naar hetgeen in de documenten staat die het Produkt vergezellen.

• De garantie dekt niet de gevallen waarbij het Produkt (i) onderhevig is geweest aan ongepast gebruik, (ii) gerepareerd, onderhouden of gemanipuleerd is door een persoon die daarvoor geen toestemming heeft, of (iii) gerepareerd of onderhouden is met niet oorspronkelijke onderdelen. Indien het defekt van het Produkt het gevolg is van een incorrecte installering of ingebruikneming, dan is deze garantie slechts van toepassing indien de installering of ingebruikneming in kwestie in het contract van koop en verkoop van het produkt opgenomen is en door de verkoper of onder diens verantwoording uitgevoerd is.1- CONDIÇÕES GERAIS

• Wij behouden ons het recht voor geheel of gedeeltelijk de kenmerken van onze artikelen of de inhoud van deze handleiding zonder voorafgaand bericht te wijzigen
