Tipo de produto	Carregador de bateria
Marca	Worx
Modelo	WA3880
Tensão de entrada	100-240 V ~ 50/60 Hz
Tensão nominal de saída	20 V
Corrente de carga	2 A
Potência nominal	40 W
Tipo de bateria compatível	Li-ion
Número de células suportadas	4, 5 ou 10
Tempo de carga (bateria 1.3 Ah)	Aproximadamente 42 minutos
Peso	0,45 kg
Utilização	Interior apenas
Indicador de carga	LED verde (carregando, completa) e vermelho (bateria defeituosa, proteção térmica)
Proteção térmica	Sim, desligamento automático se a bateria estiver muito quente ou muito fria
Manutenção	Limpar com um pano seco, armazenar em local seco
Classe de proteção	II (isolação dupla)

Perguntas frequentes - WA3880 WORX

Como carregar a bateria com o carregador WA3880?

Conecte o carregador a uma tomada elétrica adequada. Insira a bateria no carregador. A luz verde pisca para indicar que o carregamento começou. Quando a bateria estiver totalmente carregada, a luz permanece verde fixa. O tempo típico de carga é de aproximadamente 42 minutos para uma bateria de 1,3 Ah.

O que significam os indicadores luminosos no carregador?

A luz verde piscando indica que o carregamento está em andamento. Verde fixo significa bateria totalmente carregada. Vermelho fixo indica uma bateria defeituosa. Vermelho piscando significa que a bateria está muito quente ou muito fria (proteção térmica ativada).

Por que a bateria não se insere no carregador?

Verifique se o carregador e a bateria são compatíveis (modelos Worx). A bateria só pode ser inserida em um único sentido; gire-a até que se insira livremente. Nunca force a inserção.

Que tipos de baterias posso carregar com o WA3880?

Este carregador foi projetado apenas para baterias Li-ion Worx de 20 V. Não carregue baterias de outras marcas ou baterias não recarregáveis. O carregador suporta conjuntos de 4, 5 ou 10 células.

Por que o tempo de carregamento é mais longo do que o esperado?

O tempo de carregamento pode variar se a bateria estiver parcialmente descarregada, se a temperatura ambiente estiver muito fria ou muito quente, ou se a bateria ainda estiver quente após o uso. Certifique-se de que a temperatura ambiente esteja entre 18 °C e 24 °C para um carregamento ideal.

O carregador pode ficar conectado permanentemente?

Sim, depois que a bateria estiver totalmente carregada, o carregador entra em modo de manutenção (carga de manutenção). A luz permanece verde. No entanto, é recomendável desconectar o carregador quando não estiver em uso para economizar energia.

O que fazer se a luz vermelha acender?

Uma luz vermelha fixa indica uma bateria defeituosa. Tente carregar outra bateria compatível. Se o problema persistir, o carregador pode estar com defeito. Entre em contato com um centro de assistência técnica.

Como fazer a manutenção do carregador WA3880?

Sempre desconecte o carregador antes de limpá-lo. Use um pano seco para limpar o exterior. Nunca use água ou produtos químicos. Guarde o carregador em um local seco e protegido do gelo.

Posso usar o carregador ao ar livre?

Não, o carregador é projetado apenas para uso interno. Não o exponha à chuva ou umidade. Utilize-o em um local seco e bem ventilado.

Como reciclar a bateria ou o carregador no fim da vida útil?

Não descarte as baterias ou o carregador no lixo doméstico. Deposite-os em um ponto de coleta para resíduos de equipamentos elétricos e eletrônicos (REEE) ou devolva ao seu revendedor para reciclagem.

MANUAL DE UTILIZADOR WA3880 WORX

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

Classe protezione

Peso 0.45kg

Bateria -- 1.3Ah 42mins

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

Doble

Peso 0.45kg

PROCEDIMIENTO DE CARGA

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

Podwojna izolacja

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

Greutate maşină

Capacitatea bateriei 0.45kg

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

Trida ochrany

-- 1.5Ah 45mins
-- 2.0Ah 58mins
-- 3.0Ah 95mins
-- 4.0Ah 125mins

Trieda ochrany

3. LED INDICADOR DE CARREGAMENTO

• Acessórios ilustrados ou descriços não está totalmente abrangidos no fornecimento.

Recomendamos-lhe que compte todos os acessos no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os commerciais también podeaabdar e aconsehar.

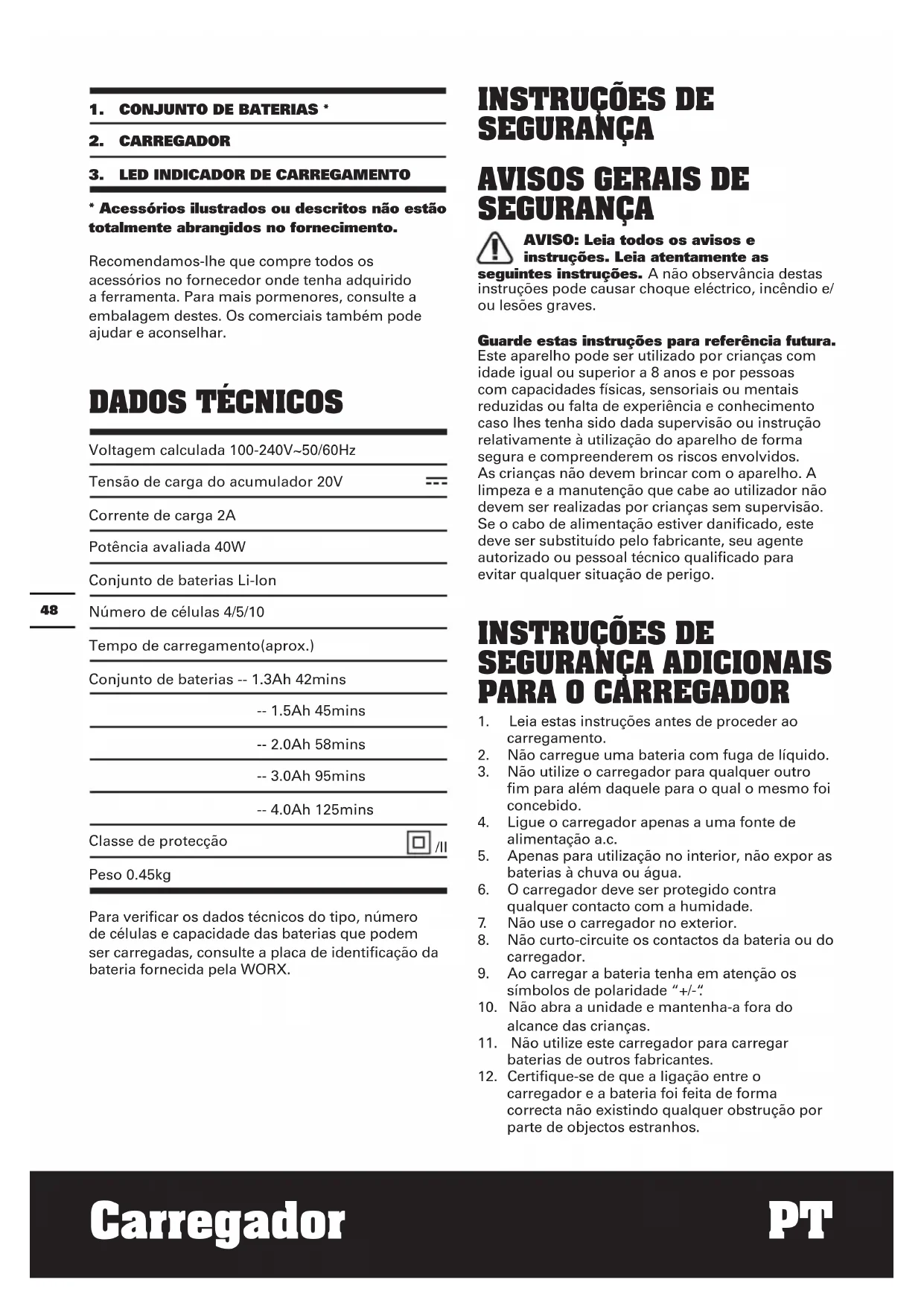

DADOS TÉCNICOS

Voltagem calculada 100-240V~50/60Hz

Tensão de energia do acumulador 20V

Corrente de cargo 2A

Potência avaliada 40W

Conjunto de baterias -- 1.3Ah 42mins

-- 1.5Ah 45mins

-- 2.0Ah 58mins

-- 3.0Ah 95mins

-- 4.0Ah 125mins

Classe de proteção

Peso 0.45kg

Para vericar os dados tecnicos do tipo, numero de celulas e capacidade das baterias que podem ser carregadas, consulte a placu de identificacao da bateria fornecida pela WORX.

INSTRUÇÉS DE SEGURANÇA

AVISOS GERAIS DE SEGURANÇA

AVISO: Leia todos os avisos e instruções. Leia atentamente as

seguièntes instruções. A não observância destas instruções pode causarCHOque electrolyico, incendio e/ ou lesoes graves.

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou falta de experiência e conheicao caso lhes tenha sido dada supervisao ou instrucao relativamente a utilização do aparelho de forma segura e comprehenderem os riscos envolvidos. As crianças nao devem brincar com o aparelho. A limpeza e a manutenção que cabe ao utiliser não devem ser realizadas por crianças sem supervisão. Se o cabo de alimentacao estiver danificado, este deve ser substituido pelo fabricante, seu agente autorizzato ou pessoal的技术ico qualificado para fazer qualquer situacao de perigo.

INSTRUÇões DE SEGURANÇA ADICIONAIS PARA O CARREGADOR

1. Leia estas instruções antes de proceder ao correamento.
2. Não carregue uma bateria com fuga de liquido.
3. Não utilize o carregarador para qualquer除外 fim para algo daquele para o qual o mesmo foi concebido.
4. Ligue o carregaror apenas a uma fonte de alimentacao a.c.
5. Apenas para utilizeso no interior, nao expor as baterias a chuva ou agua.
6. O carregarador deve ser protegado contra qualquer contacto com a humidade.
7. Nao use o carregaror no exterior.
8. Não curto-circuite os contactos da bateria ou do carregarador.
9. Ao corregar a bateria tenha em atençao os simbolos de polaridade ^ + / - ^
10. Não abra a unidade e mantenha-a para do alcance das crianças.
11. Não utilize este carregarador pararegarar baterias de outros fabricantes.

12. Certifique-se de que a ligação entre o carregador e a bateria foi feita de forma correcta não existindo qualquer obstrucao por parte de objectos estranhos.

13. Certifique-se de que as ranhuras do carregador está livres de objectos estranhos e proteja-as contra qualquer contacto com sujidade ou humidade. Guarde num local seco e sem gelo.

14. Ao corregar a bateria certificque-se de que o carregarador está num local bem ventilado e longe de materiais inflamáveis. A bateria pode aquecer durante o carregamento. Não sobrecarregue a bateria. Certificque-se de que durante o carregamento a bateria e o carregarador são devidamente supervisionados.
15. Não tenteregar baterias que não são recarregáveis uma vez que estas podem sobraquecer eavariar.
16. A vida可以使 bateria e o desempenho esta poder ser optimizados se a bateria for carregada em temperatas entre os 18^ e os 24^ . Não carregue a bateria em temperatas abaixo dos 4,5^ , ou acima dos 40,5^ . Isto é importante quando evita danos graves aoivel da bateria.
17. Carregue apenas baterias do mesmo Modelo fornecido pela WORX e modelos recomendados pela WORX.

SIMBOLOS

Leia o m annual

Aviso

Useapanes em espaço interior Naoqueime

Duplo isolamento

Fusível

Terminal positivo

Terminal negativo

Os equipamentos electricos não devem ser desposados com o lixo dométrico. Se existrem instalações adequadas deve recicá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem.

PROCEDIMENTO DE CARREGAMENTO

NOTA: Antes de usar a ferramenta, leia o livre de instruçõeseguardadosamente.

INSTRUÇÉS PARA CARREGAMENTO 1. CARREGAMENTO DO CONJUNTO DE BATERIAS

AVISO: O carregarao e o Conjunto de baterias sao concebidos especificamente para travaHar em conjunto e, por isso, nao tente utilizear outros dispositivos. Nunca introduza ou deixeentar objects metalicos no seu carregarao ou nas ligaoes do conjunto de baterias porque pode causar falhas eletricas ou perigos.

2. ANTES DE UTILIZAR A FERRAMENTA SEM FIOS

O seu Conjunto de baterias está DESCARREGDO e tem de o_carregar uma vez antes o utilizes.

3. COMO CARREGAR A SUA EMBALAGEM DE BATERIAS

1) Ligue o carregador de baterias à corrent
2) Faça deslizar a bateria para o interior do carregarador. A luz (3) ficará verde e intermitente para indicar que o carregamento foi iniciado
3) Após o carregado approx 1-2 horas, a luz não ficará intermitente e manter-se-á verde, o que significica que as pilhas está carregadas e que o carregado foi conclusido.

AVISO: quando a bateria fica sem cargo après uma utilização continua ou devido à exposicao à luz solar directa ou a uma qualquer fonte de calor,dezise a bateria arrefecer antes de recarregar para atingir a cargo total.

INDICADOR DE CARGA

Este corregrador foi elaborado para detectar algunos problemas que podem surgir nas baterias. O indicator luminoso indica problemas (ver quadro em baixo). Se tal facto ocorrER, insira uma nova bateria para determinar se o corregrador se encontra em perfeitas condições. Se a nova bateria corregar sem problemas, significa que a bateria anterior devera ser enviada ao service de assistencia ou um centro de reciclagem. Se a nova bateria indicar o mesmo problema da bateria anterior, o corregrador tera de ser enviado ao service de assistencia.

Luz ON/	Pisca Indicação	p
Vermelho Continuo	—	Bateria defeituosa
Vermelho intermitente	- - - -	Proteção da temperatura da bateria\A temperatura da embalagem da bateria é inferior a 0°C ou superior a 45°C.
Verde Continuo	-	Carregamento conclusão
Verde intermitente	- - - -	Em)carga

PROTEÇÃO DA TEMPERATURA DA BATERIA

Este corregrador possui uma funcionalidade de protecao da temperatura da bateria. Quando o corregrador detecta uma bateria demasiado fria ou quente (a luz ficará vermelha e intermitente), ativa automaticamente o circuito de protecao e suspende o corregamento ate oconjunto de baterias ter atingido a temperatura correta. Finalizada esta estabilização o processo de cargo sera iniciado automaticamente (a luz ficará verde e intermitente). Este funcao assegura uma maior duração da bateria.

DEIXAR A BATERIA NO CARREGADOR

Se una bateria Completely garagada é deixada no carregarador, a luz permanecerá verde. O Conjunto de baterias permanecerá a carregar com uma corrente constante de manutenção.

BATERIA DEFEITUOSA

Este corregrador irá detetar um Conjunto de baterias defeituosas. quando um Conjunto de baterias defeituosas é inserido no corregrador, o corregrador tentará reparar. Esteprocesso tem a duração de circa de 30 minutos(a luz ficará verde e intermitente).Quando o processo estiver finalizado dar-se-a inico automaticamente ao processo de cargo da bateria até atingir a potência Tmaxa possivel (a luz ficará verde e intermitente).Se a luz se tornar vermelha permanente, o Conjunto de baterias está gasto.

NOTA: Baterias reparadas quando passíveis de ser realizadas, mas o desempenso não é igual ao desempinho de baterias novas.

NOTAS IMPORTANTES SOBRE PROCESSOS DE CARGA:

1. Para baterias novas ou que estejam armazenadas por algo um tempo, por favor recarregue a bateria antes de usar. Se pretende armazenar a bateria por algo tempo, corregue-a ao maximo, este processo assegurar a maior duração da bateria.

2. Uma vida mais longa e um melhor desempenho das baterias pode ser obtido se o carragemamento da mesma for efectuado quando a temperatura do ar esteja entre os 18^ e os 24^ . Nunca corregue a bateria com uma temperatura do ar inferior a +4.5^ , ou superior a 40.5^ . Este facto é muito importante e previne sérias avarias da bateria.

3. Nunca congele ou ponha dentro de agua ou qualquer除外 liquido o seu carregador.
4. quando a bateria não produzir potência sufficiente para o trabalho o qual anteriormente desempenhava bem, por favor recarregue a bateria, não continue a usar esta condição. Sempre que pretender poderegarar uma bateria com a sua potência parcialmente gasta sem que isso afete ou estrague a mesma.
5. Quando em cargo, é natural que a bateria e o carregador fiquem demasiado quentes.
6. Se a bateria nãoarrarega correctamente:
   a. Verifique a currente na ficha eléctrica ligando o carregador a outra ficha.
   b. Ligue e desligue para ver se o carregarador está em boas condições.
   c. Verifique se a bateria se encontrar danificada
   d. Mova a bateria e o carregarador para uma zona onde a temperatura do ar esteja entre 18^ e os 24^
   e. Se o problema persistir, leve a ferramenta, a bateria e o carregador a um centro de assistencia的技术ica autorizzato.
   f. Emisascondico, com o carregaroconctado a tomada eletrica, os contactos decarga existentes no carregarao podem entrarmurco-circuitoprovocado por materiais estranhos ao equipamento.Materiais estranhosao equipamento e de natureza condutora como particas metalicasdeerao manterse afastados das cavidades do carregarao.Desligue sempre o carregarao da tomadalectrica quando este nao contentenhumabateria conectada para carga ou antes delquer manutenao ou limpeza.

SOLUTION DE PROBLEMAS

NÃO SOU CAPAZ DE ENCAIXAR A BATERIA NO CARREGADOR PORQUE?

a) Verifique se o carregador e a bateria foram especificamente concebidos para funcionaarem em Conjunto.
b) A bateria pode ser inserida no carregarao apenas numa unica direccao. Rode a bateria ate促成ir inserti-la na ranhura. A luz indicadora deve ser verde e intermitente quando as pilhas estao a carregar.

RAZões PARA TEMPOS DE CARGA DIFERENTES

O tempo de energia pode ser acazado por diversas razões, o que não significava qualquer deficiência do equipamento

a) Se o Conjunto de baterias estiver descarregado apenas parcialmente, pode ser recarregado em menos do tempo de corregamento nominal.
b) Se o Conjunto de baterias e a temperatura ambiente estiverem muito frios/quentes poderá demorar mais tempo a recarregar. Procure um ambiente apropriado com a temperatura do ar apropriada para fazer a carregar.
c) Se o Conjunto de bacterias estiver muito quente não se inicia a recarga porque o disposito de corte de segurança da temperatura interna assim o impede. Se o Conjunto de bacterias estiver muito quente, deve remove-lo do carregador e deixá-lo arrefecer primeiro à temperatura ambiente e so(before pode iniciar o recarregamento.

MANUTENÇA O

Retire o cabo de alimentacao da tomada. antes de efectuar quaisquer ajustamentos, reparacoes ou manutencao.

A sua ferramenta não requires qualquer lubrificacao ou manutenao adicular. Nunca utilize agua ou produits quimicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco.

Se o cabo de alimentacao estiver danificado, este deve ser substituido polo fabricante, seu agente autorizzato ou pessoal的技术ico qualificado para fazer qualquer situacao de perigo.

PROTEÇÃO AMBIENTAL

Os equipamentos electricos não devem ser desposados com o lixo dométrico. Se existrem instalações adequadas deve reciclá

los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem.

DECLARACAO DE CONFORMIDADE

Nos,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Descrição WORX Carregarador

Tip0 WA3880

Cumpre as seguintes Directivas:

2014/35/EU, 2014/30/EU, 2011/65/EU

Normas em conformidade com

EN 60335-1, EN 60335-2-29, EN 62233,

EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3

2018/10/01

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificacao

Positec Technology (China) Co., Ltd.
