Produkttyp	Batterieladegerät
Marke	Worx
Modell	WA3880
Eingangsspannung	100-240 V ~ 50/60 Hz
Nennausgangsspannung	20 V
Ladestrom	2 A
Nennleistung	40 W
Kompatibler Batterietyp	Li-ion
Anzahl unterstützter Zellen	4, 5 oder 10
Ladezeit (1,3 Ah Akku)	Etwa 42 Minuten
Gewicht	0,45 kg
Verwendung	Nur für Innenräume
Ladeanzeige	Grüne LED (Ladevorgang, vollständig geladen) und rote LED (defekter Akku, Wärmeschutz)
Wärmeschutz	Ja, automatische Abschaltung bei zu heißem oder zu kaltem Akku
Pflege	Mit einem trockenen Tuch reinigen, an einem trockenen Ort lagern
Schutzklasse	II (doppelte Isolierung)

Häufig gestellte Fragen - WA3880 WORX

Wie lade ich den Akku mit dem Ladegerät WA3880?

Schließen Sie das Ladegerät an eine geeignete Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die grüne LED blinkt, um anzuzeigen, dass der Ladevorgang begonnen hat. Sobald der Akku vollständig geladen ist, leuchtet die grüne LED dauerhaft. Die typische Ladezeit beträgt etwa 42 Minuten für einen 1,3-Ah-Akku.

Was bedeuten die Leuchtanzeigen am Ladegerät?

Blinkende grüne LED zeigt an, dass geladen wird. Dauerhaft grüne LED bedeutet vollständig geladener Akku. Dauerhaft rote LED zeigt einen defekten Akku an. Blinkende rote LED bedeutet, dass der Akku zu heiß oder zu kalt ist (Wärmeschutz aktiviert).

Warum lässt sich der Akku nicht in das Ladegerät einsetzen?

Überprüfen Sie, ob Ladegerät und Akku kompatibel sind (Worx-Modelle). Der Akku kann nur in eine Richtung eingesetzt werden; drehen Sie ihn, bis er sich leicht einsetzen lässt. Wenden Sie niemals Gewalt an.

Welche Akkutypen kann ich mit dem WA3880 laden?

Dieses Ladegerät ist nur für Worx 20-V-Li-Ion-Akkus ausgelegt. Laden Sie keine Akkus anderer Marken oder nicht wiederaufladbare Batterien. Das Ladegerät unterstützt Akkupacks mit 4, 5 oder 10 Zellen.

Warum ist die Ladezeit länger als erwartet?

Die Ladezeit kann variieren, wenn der Akku teilentladen ist, die Umgebungstemperatur sehr kalt oder sehr heiß ist oder der Akku nach Gebrauch noch warm ist. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 18 °C und 24 °C liegt, um eine optimale Ladung zu gewährleisten.

Kann das Ladegerät dauerhaft eingesteckt bleiben?

Ja, sobald der Akku vollständig geladen ist, wechselt das Ladegerät in den Erhaltungsmodus (Erhaltungsladung). Die LED bleibt grün. Es wird jedoch empfohlen, das Ladegerät bei Nichtgebrauch auszustecken, um Energie zu sparen.

Was tun, wenn die rote LED leuchtet?

Eine dauerhaft rote LED zeigt einen defekten Akku an. Versuchen Sie, einen anderen kompatiblen Akku zu laden. Wenn das Problem weiterhin besteht, könnte das Ladegerät defekt sein. Wenden Sie sich an einen Kundendienst.

Wie pflege ich das Ladegerät WA3880?

Ziehen Sie immer den Netzstecker, bevor Sie das Ladegerät reinigen. Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder Chemikalien. Bewahren Sie das Ladegerät an einem trockenen und frostfreien Ort auf.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich vorgesehen. Setzen Sie es nicht Regen oder Feuchtigkeit aus. Verwenden Sie es an einem trockenen und gut belüfteten Ort.

Wie entsorge ich den Akku oder das Ladegerät am Ende seiner Lebensdauer?

Werfen Sie Akkus oder das Ladegerät nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle für Elektro- und Elektronikaltgeräte (WEEE) ab oder bringen Sie sie zum Recycling zu Ihrem Händler zurück.

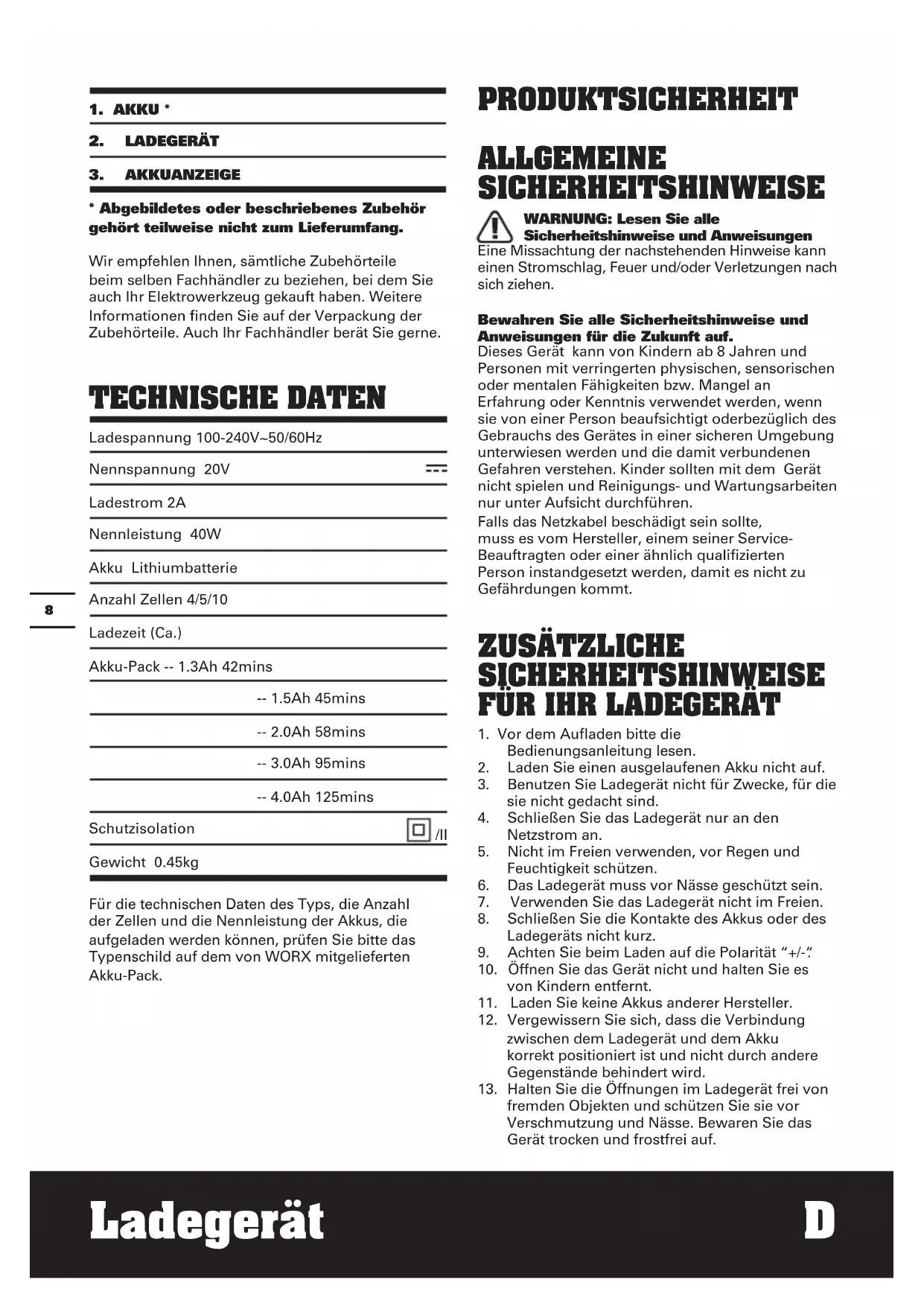

BEDIENUNGSANLEITUNG WA3880 WORX

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie bisher nicht zuteilten.

TECHNISCHE DATEN

Ladespannung 100-240V~50/60Hz

Nennspannung 20V

一

Ladestrom 2A

Nennleistung 40W

Akku Lithiumbatterie

Anzahl Zellen 4/5/10

Ladezeit (Ca.)

Akku-Pack -- 1.3Ah 42mins

-- 1.5Ah 45mins

-- 2.0Ah 58mins

-- 3.0Ah 95mins

-- 4.0Ah 125mins

Schutzisolation

Gewicht 0.45kg

Für die technischen Daten des Typs, die Anzahl der Zellen und die Nennleistung der Akkus, die aufgeladen werden können, prüfen Sieitte das Typenschild auf dem von WORX mitgelieferten Akku-Pack.

PRODUKTSICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen

Eine Missachtung der nachstehenden Hinweise kann einen Stromschlag, Feuer und/oder Verletzungen nach sichziehen.

Bewahren Sie alle Sicherheitsinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung oder Kenntnis verwendet werden, wenn sie von einer Person beaufsichtigt oderbezüglich des Gebrauchs des Gerätes in einer sicheren Umgebung unterwiesen werden und die damit verbundenen Gefahren verstehen. Kinder sollen mit dem Gerät nicht玩游戏 und Reinigung- und Wartungsarbeiten nur unter Aufsicht durchführten.

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner ServiceBeauftragten oder einerähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHR LADEGERAT

1. Vor dem Aufladenitte die Bedienungsanleitung lessen.
2. Laden Sie einen ausgelaufenen Akku nicht auf.
3. Benutzen Sie Ladegerät nicht für Zwecke, für die sie nicht gedacht sind.
4. Schließen Sie das Ladegerät nur an den Netzstrom an.
5. Nicht im Freien verwenden, vor Regen und Feuchtigkeit schützen.
6. Das Ladegerät muss vor Nisse geschützt sein.
7. Verwenden Sie das Ladegerät nicht im Freien.
8. Schlieben Sie die Kontakte des Akkus oder des Ladegerats nicht kurz.
9. Achten Sie beim Laden auf die Polarität +/-
10. Öffnen Sie das Gerät nicht und halten Sie es von Kindern entfernt.
11. Laden Sie keine Akkus anderer Hersteller.
12. Vergewissern Sie sich, dass die Verbindung zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände befindert wird.

13. Halten Sie die Öffnungen im Ladegerät frei von fremden Objekten und schützen Sie sie vor Verschmutzung und Nisse. Bewaren Sie das Gerät trocken und frostfrei auf.

14. Achten Sie darauf, dass das Laden von Akkus an einem gut gelufteten Ort und nicht in der Nähe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden. Sorgen Sie dazu, dass Akkus und Ladegerät beim Aufladen nicht unbeaufsichtigt sind.

15. Laden Sie keine nicht-aufladbaren Akkus auf, da diese überhitzen und aufbrechen können.
16. Eine langere Lebenszeit und eine bessere Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18^ und 24^ aufgeladen wird. Laden Sie den Akku nicht bei Lufttemperatures unter 4,5^ oder über 40,5^ . Achten Sie daraufuf, um eine starke Beschädigung des Akkus zu vermeiden.
17. Laden Sie nur ein Akkupack, welche dasselbe Modell wie das von WORX bereitgestellte ist oder von WORX empfohlen wird.

SYMBOL

Bedienungsanleitung lessen

Warning

Nicht im Freien verwenden

Schutzisolation

Sicherung

Positiver Anschluss

Negativer Anschlus

Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Mogglichkeit zu einer Recyclingstelle gebracht werden. Ihrzuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu keinse Auskunft.

LADEVORGANG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

LADEHINWEISE

1. LADEN DES AKKUS

WARNING: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollenn nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie daraufuf, dass keine Metallteile o.ä. die Anschlüsse des Ladegerats oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommt.

2. VOR VERWENDUNG IHRES AKKUWERKZEUGS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden.

3. WIEDERAUFLADEN DER AKKUS LADEN DES AKKUS

1) Stecken Sie das Ladegerät in eine geeignete Steckdose.
2) Schieben Sie den Akku in das Ladegerät, um eine Verbindung herzustellen. Die LED (3) wird grün aufleuchten und blinken; damit wird signalisiert, dass ein langsamer Ladevorgang gestartet wurde.
3) Nach dem Ladevorgang Der Ladevorgang nauert ca. 1-2 Stunden, die LED wird nicht blinken und weiter grün leuchten. Das heißt, dass die Batterie voll und der Ladevorgang abgeschlossen ist.

WARNING: Falls die Ladekapazität aufgrund länger Benutzung oder direkter Sonneneinstahrung oder Hitze zur Neige gehen, Lassen Sie den Akku vor dem Wiederauflagen ausreichend abkühlen, damit die volte Ladung erreicht werden kann.

LADE-ANZEIGEN

Dieses Ladegerät wurde konzipiert, um Probleme von Batteriepacks zu erkennen. Die Anzeiglicher zeigen Probleme an (siehe Tabelle unter). Falls dies auftreten sollen, legen Sie ein neuen Batteriepack ein um herauszufinden, ob das Ladegerät Funktionfähig ist. Wenn die neue Batterie richtig ländt, so ist das alte Batteriepack defekt und sollte an ein Service- oder Recycling-Center zurückgegeben werden. Wenn das neue Batteriepack das gleiche Problem wie das ursprüngliche Batteriepack aufweist,leen Sie das Ladegerät in einem autorisierten Service-Center überprüfen.

Licht An	blink Status
Rot an		Defekter Akku
Rot blinkt		Akku-Übertemper-aturschutzDie Temperatur des Akkupacks liegt unter 0°C oder über 45°C.
Grün an		Ladevorgangabgeschlossen
Grün blinkt		Lädt

AKKU-ÜBERTEMPATERATURSCHUTZ

Dieses Ladegerät verfügt über einen integrierten Übertemperaturschutz.

Wenn das Ladegerät ein Akkupack erkennt, das zu heißt oder zu kalt ist (das Licht ist rot blinkt), wird automatisch der Schutzkreis aktiviert und der Ladevorgang ausgesetzt, bis das Akkupack die korrekte Temperatur erreicht hat. Der Ladevorgang beginnnt dann automatisch (das Licht ist grün blinkt). Diese Funktion gewährleistet/maximale Lebensdauer der Batterie.

DAS BATTERIEPACK IM LADEGERAT LASSEN

Bleibt ein voll aufgeladenes Batteriepack im Ladegerät, bleibt das Licht grün. Das Akkupack wird weiterhin mit einer Pufferladung aufgeladen.

DEFEKTER BATTERIEPACKS

Dieses Ladegerät entdeckt defekter Batteriepacks. Wenn ein defekter Batteriepack in das Ladegerät eingelegt wird, versucht das Ladegerät thesez u reparieren. Dieser Vorgang dauert etwa 30 Minuten (das Licht ist grün blinkt). Nach dem Abschluss der Reparatur beginnt automatisch der Ladevorgang bis zur hochstmöglichen Kapazität (das Licht ist grün blinkt). Wenn die LED dauerhaft rot leuchtet, ist das Akkupack nicht mehr gebrauchsfähig.

HINWEIS: Reparierte Batteriepacks können immer noch benutzt werden, sind aber nicht so leistungsstark wie neue Batteriepacks.

WICHTIGHINWEISEZUMAUFLADEN:

1. Laden Sie eine neue Batterie oder eine Batterie, die langere Zeit gelagert wurde vor Gebrauch auf. Wenn Sie die Batterie für lange Zeit lagern都会, laden Sie die Batterie vollständig auf, um eine maximale Lebensdauer der Batterie safer zu stellen.

2. Eine langere Lebensdauer und bessere Leistung kann erreicht werden, wenn das Batteriepack bei 18^ - 24^ Raumtemperatur aufgeladen wird.

Laden Sie das Batteriepack nicht bei einer Lufttemperatur von weniger als +4,5^ oder von mehr als 40,5^ auf. Dies ist wichtig, da dadurch schwerer Schaden am Batteriepack vermieden werden kann.

1. Frieren Sie Ihr Aufladegerät nicht ein und bringen Sie es nicht in Kontakt mit Wasser oder anderen Flüssigkeiten.
2. Wenn das Batteriepack nicht ausreichend Strom für Fälle liefert, die vorher problemlos Funktionierten, laden Sie ihre Batterie auf. Benutzen Sie sie unter diesen Umständen nicht weiter. Sie konnen ein teilweise verbrauchtes Batteriepack, ohne nachteilige Auswirkungen auf das Batteriepack, jederzeit verwenden.
3. Wahrend des Ladevorgangs ist es normal, dass das Batteriepack und das Ladegerät warm werden.
4. Wenn das Batteriepack nicht richtig aufgeladen wird:
   a. Überprüfen Sie den Strom an der Steckdose, indem Sie das Ladegerät an eine andere Steckdose anschließen.
   b. Schlieben Sie das Ladegerät an und trennen Sie es von der Steckdose, um zu prufen ob es in Ordnung ist.
   c. Überprüfen Sie, ob die Batterie defekt ist.
   d. Schlieben Sie das Ladegerät an einem Ort an, an dem die Umgebungstemperatur etwa 18^ - 24^ betragt.
   e. Wenn das Ladeproblem anhalt, bringen Sie das Gerät, das Batteriepack und das Ladegerät zu einem befugten Service-Center.
   f. Unter bestimmten Bedingungen, wenn das Ladegerät an eine Steckdose angeschlossen ist, können die Ladekontakte des Ladegerats durch Fremdmaterial abgetragen werden. Leitendes Fremdmaterial wie metallische Teile,müssen von den Öffnungen des Ladegerats ferngehalten werden.Trennen Sie immer das Ladegerät von der Steckdose, wenn kein Batteriepack im Ladegerät ist oder vor der Reinigung.

PROBLEMLOSUNG

DER AKKU LÄSST SICH NICT IN DAS LADEGERÄT EINSETZEN

a) Prufen Sie, ob das Ladegerät und das Batteriepack färeinander geeignet sind.
b) Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie die Batterie herum, so dass sie eingesetzt werden kann, die Kontrollleuchte sollene grün aufleuchten und blinken, wenn der Akku geladen wird.

GRÜNDE FÜR UNTERSCHIEDLICHE LADEDAUER

Die Ladedauer hängt von mehreren Faktoren ab. Unterschiedlich lange Ladevorgänge sind kein Hinweis auf einen Defekt.

a) Ist das Akkupack nur teilentlagen, kann es in weniger als der vorgesehenen Nennzeit aufgeladen werden.
b) Wenn das Akkupack und die Umgebungstemperatur sehr kalt/heiS sind, kann das Wiederauflagen länger dauern. Bittersuchen Sie eine angemessene Umgebung mit der korrekten Lufttemperatur, um den Ladevorgang zu starten.
c) Falls der Akku sehr heiß ist, verhindert eine interne Sicherheitsabschaltung die Aufladung. Sie müssen den Akku aus dem Ladegerät hersausnehmer und abkühlen halten, ehe Sieihn wieder aufladen können.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführren.

Ihr Werkzeug besteht keine zusätzliche Schmierung oder Wartung. Nutzen Sie niemals Wasser oder chemische Reinigungsmittel zum Säubern des Ladegerats. Wischen Sie es mit einem trockenen Tuch. Bewaren Sie Ihr Ladegerät stets trocken auf. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner ServiceBeauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer

Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, Positec Germany GmbH Gruner Weg 10,50825 Cologne,Germany

Erklaren hiermit, dass unser Produkt Beschreibung WORX Ladegerät Typ WA3880

Den Bestimmungen der folgenden Richtlinien entspricht:

2014/35/EU, 2014/30/EU, 2011/65/EU

Werte nach EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

2018/10/01

Allen Ding
Stellvertretender Chefingenieur, Prüfung und Zertifizierung
Positec Technology (China) Co., Ltd.
18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China
