WA3880 - Batería WORX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	Worx
Modelo	WA3880
Tensión de entrada	100-240 V ~ 50/60 Hz
Tensión nominal de salida	20 V
Corriente de carga	2 A
Potencia nominal	40 W
Tipo de batería compatible	Li-ion
Número de celdas soportadas	4, 5 o 10
Tiempo de carga (batería 1.3 Ah)	Aproximadamente 42 minutos
Peso	0,45 kg
Uso	Interior únicamente
Indicador de carga	LED verde (cargando, completa) y rojo (batería defectuosa, protección térmica)
Protección térmica	Sí, parada automática si la batería está demasiado caliente o fría
Mantenimiento	Limpiar con un paño seco, almacenar en un lugar seco
Clase de protección	II (doble aislamiento)

Preguntas frecuentes - WA3880 WORX

¿Cómo cargar la batería con el cargador WA3880?

Enchufe el cargador en una toma de corriente adecuada. Inserte la batería en el cargador. El LED verde parpadea para indicar que la carga ha comenzado. Una vez que la batería esté completamente cargada, el LED permanece verde fijo. El tiempo de carga típico es de aproximadamente 42 minutos para una batería de 1,3 Ah.

¿Qué significan los indicadores luminosos del cargador?

El LED verde parpadeante indica que la carga está en curso. Verde fijo significa batería completamente cargada. Rojo fijo indica una batería defectuosa. Rojo parpadeante significa que la batería está demasiado caliente o fría (protección térmica activada).

¿Por qué la batería no se inserta en el cargador?

Verifique que el cargador y la batería sean compatibles (modelos Worx). La batería solo se puede insertar en un sentido; gírela hasta que se inserte libremente. No fuerce nunca la inserción.

¿Qué tipos de baterías puedo cargar con el WA3880?

Este cargador está diseñado solo para baterías Li-ion Worx de 20 V. No cargue baterías de otras marcas ni baterías no recargables. El cargador admite paquetes de 4, 5 o 10 celdas.

¿Por qué el tiempo de carga es más largo de lo esperado?

El tiempo de carga puede variar si la batería está parcialmente descargada, si la temperatura ambiente es muy fría o muy caliente, o si la batería aún está caliente después del uso. Asegúrese de que la temperatura ambiente esté entre 18 °C y 24 °C para una carga óptima.

¿Puede el cargador permanecer enchufado permanentemente?

Sí, una vez que la batería esté completamente cargada, el cargador pasa al modo de mantenimiento (mantenimiento de carga). El indicador permanece verde. Sin embargo, se recomienda desconectar el cargador cuando no se use para ahorrar energía.

¿Qué hacer si se enciende el indicador rojo?

Un indicador rojo fijo indica una batería defectuosa. Intente cargar otra batería compatible. Si el problema persiste, el cargador puede estar defectuoso. Póngase en contacto con un centro de servicio posventa.

¿Cómo mantener el cargador WA3880?

Desconecte siempre el cargador antes de limpiarlo. Use un paño seco para limpiar el exterior. Nunca use agua ni productos químicos. Guarde el cargador en un lugar seco y protegido de las heladas.

¿Puedo usar el cargador al aire libre?

No, el cargador está diseñado solo para uso en interiores. No lo exponga a la lluvia ni a la humedad. Úselo en un lugar seco y bien ventilado.

¿Cómo reciclar la batería o el cargador al final de su vida útil?

No deseche las baterías ni el cargador con la basura doméstica. Depósitelos en un punto de recogida de residuos de aparatos eléctricos y electrónicos (RAEE) o llévelos a su distribuidor para su reciclaje.

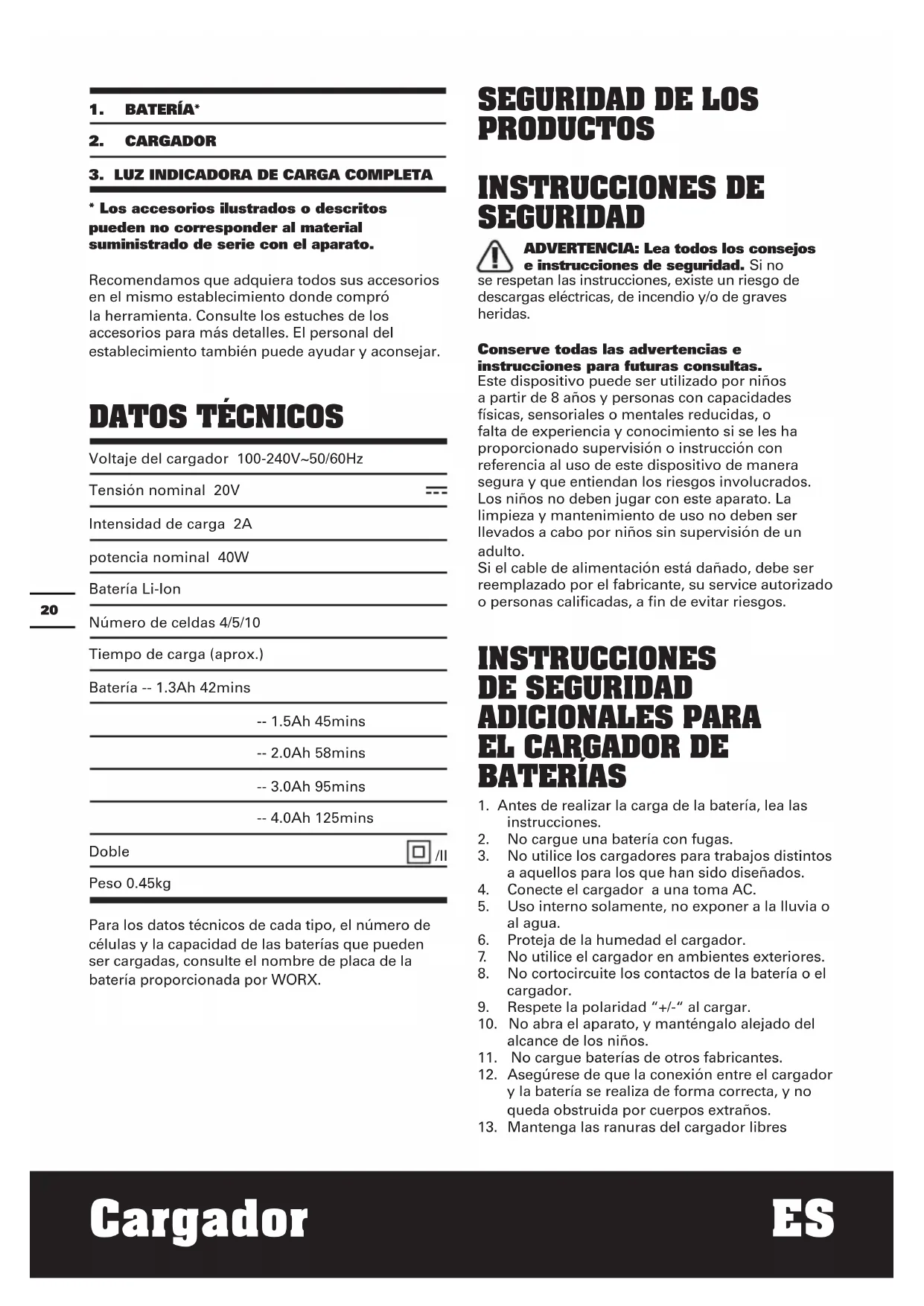

MANUAL DE USUARIO WA3880 WORX

• Los accesos ilustrados o descriños你能 no corresponder al material suministrado de series con el aparato.

Recomendamos que adquiera todos sus accesos en el mesmo establecimiento donde compró la herramipta. Consulte los estuches de los accesos para más detalles. El personal del establecimiento también puede ayudar y&aconsejar.

DATOS TÉCNICOS

Voltaje del cargador 100-240V~50/60Hz

Tensión nominal 20V

一

Intensidad de energia 2A

potencia nominal 40W

Batería Li-lon

Numero de celidas 4/5/10

Tiempo de energia (aprox.)

Para los datos技术和es de cada tipo, el número de celulas y la calidad de las baterias que pueda ser cargadas, consulte el nombre de placas de la bateria proporcionada por WORX.

SEGURIDAD DE LOS PRODUCTOS

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: Lea todos los consejos e instrucciones de seguridad. Si no

se respetan las instrucciones, existe un riesgo de descargas electricas, de incendio y/o de graves heridas.

Conserve todas las advertencias e instrucciones para futuras consultas.

Este dispositivo puede ser utilisé por niños a partir de 8 años y personas con capacities físicas, sensoriales o mentalares reduidas, o falta de experiencia y conocimiento si se les ha proportionsióno supervisión o instrucción con referencia al uso de este dispositivo de manière segura y que entiendan los riesgos involucrados. Los niños no deben usar con este aparato. La limpieza y mantenimiento de uso no deben ser技术水平los cabos por niños sin supervisión de unadulto.

Si el cable de alimentacion está dañado, debe ser reemplazado por el fabricante, su service autorizzato o personas calificadas, a fin de evaporar riesgos.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA EL CARGADOR DE BATORIAS

1. Antes de realizar la energia de la bateria, lea las instrucciones.
2. No cargue una bateria con fugas.
3. No utilise los cargadores para trabajo distinctos a aquellos para los que han sido disnados.
4. Conecte el cargador a una toma AC.
5. Uso interno solamente, no exponer a la lluvia o al agua.
6. Proteja de la humedad el cargador.
7. No utilise el cargador en ambientes exteriorores.
8. No cortocircuite los contactos de la bateria o el cargador.
9. Respete la polaridad + / - al cargar.
10. No abra el aparato, y manténgalo alejado del alcance de los niños.
11. No cargue baterías de otros fabricantes.
12. Asegürese de que la connexion entre el cargador y la bateria se realiza de forma correcta, y no queda obstruida por cuerpos extraños.
13. Mantenga las ranuras del cargador libres

de objetivos extraños y protejales frente a la suciedad y la humedad. Conservelo en un lugar seco y libre de congelación.

1. Al cargar las baterias, asegürese de que el cargador se oculta en un area bien ventilada, alejada de cualquier material inflamable. Las baterias podrian calentarse durante la carga. No sobrecargue las baterías. Asegürese de que ni las baterías ni el cargador queden sin supervisión durante la carga.
2. No recargue baterías no recargables. Podrán sobrecalentarse y romperse.
3. Se pueda encontrar una vida más larga y mejor de la bateria si se carga con una temperatura del aire entre 18^ y 24^ . No cargue la bateria si la temperatura del aire es inferior a 4,5^ o superior a 40,5^ . Esto es importante, ya que puedaatar danos serios en la bateria.
4. Cargue exclusivamente el pack de bateria del mesmo modelos que el suministrado por WORX y de modelos recomendados por WORX.

SIMBOLOS

Leer el manual

Advertencia

Los residuos de aparatos electricos y electrónicos no deben depositarse en la basura domestica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establishimiento para saber como reciclar这些东西 productos.

NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

INSTRUCCIONES DE CARGA

1. CARGA DE SU BATERIA

iADVERTENCIA! El cargador y la bateria han sido asignamente diseñados para funcional juntos, de modo que procure no utilizear ningún(other dispositivo.Nunca inserte o permita que contacten objetivos metalicos en las conexiones del cargador y la bateria, ya que podrián occasionan averías y riesgos electricos.

2. ANTES DE UTILIZAR SU HERRAMIENTA A BATERIA

La bateria está DESCARGADA y deben cargarse antes de utilizesarla.

3.CÓMOCARGAR SU PACK DE BATERIA PROCEDIMIENTO DE CARGA

1) Conecte el cargador al tomacorriente
2) Deslice la bateria en el cargador para realizar las conexiones. La luz (3) se volverá verde y empezará a parpadear para indicar que la carga ha empezado.
3) Una vez finalizada la energia, la luz dejará de parpadear y quedaría iluminada en verde, lo que significa que está Completely cargada y que la energia ha finalizzato.
ADVERTENCIA: Si se agota la energia de la bateria debo al uso continuado o la exposacion a la luz solar directa o el calor, deje tiempo suficiente para que la bateria se enfierte antes de cargarla de nuevo para que se cargue al Tmaxim

INDICADOR DE CARGA

Este cargador ha sido Diseño para detectar posibles problemas de funciona bajo de las baterías. El indicator se iluminará para indicar algo problema (consulte la tabla",[sic]. Si este occurs,binese una batería para determinar si el cargador se encuesta en buena conditiones. Si la batería nuevo se cargo correctamente, la batería original sera defectuosa y deben ser desechada a un Servicio Oficial o en un Punto de Residuos o Reciclado. Si laews bateria muestra el mismo problema que la batería original, Solicite a un Servicio Tecnico Oficial su comprobacion.

Luz	Continuidad/intermitente	Estado de la@carga
Rojo continuo	—	Batería defectuosa
Rojo intermitente	- - - -	Protección tírmica de la bateria La temperatura de la bateria es inferior a 0°C o superior a 45°C.
Verde continuo	-	Carga completa
Verde intermitente	- - - -	En cargo

PROTECCION TÉRMICA DE LA BATERÍA

Este cargador está equipado con una función de protección térmica para la bateria. Cuando el cargador detecta que la temperatura de la bateria esblemado alta o baja (el Luz sera de color rojo y parpadeará),activa automatistically el circuito de protección y suspende la carga hasta que la temperatura de la bateria está bajo de los values correctos.El proceso de carga se inicia anteonce automatamente (el Luz sera de color verde y parpadeará).Esta funciona asegura la maximizing vidautilde la bateria.

DEJAR LAS BATERIAS EN EL CARGADOR

Si sedea una de bateria totalmente cargada en el cargador, El Luz permanecera en verde. La bateria se continua cargando con una corrente de mantenimiento.

BATERIAS DEFECTUOSA

Este cargador detectará una bateria defectuosa o gastrada. Si inserta una bateria con pocaarga en el cargador, este intentará analizarla y reactivarla. Este proceso se prolongará durante 30 Minutes (el Luz sera de color verde y parpadeará). Una vez finalizzato su análisis y reactivación, comenzará automatistically laarga de la bateria hasta su capacité máximo possible (el Luz es de color verde y parpadeará). Si el indicator se ilumina en color rojo, significa que la bateria está totalmente descargada.

NOTA: Las bacterias reactivadas aun podran ser realizadas, pero su rendimiento sera inferior que el de una baterianea.

CONSEJOS DE CARGA IMPORTANTES:

1. En el caso de una bateria nuevo o una bateria almacenada durante algo tiempo, vuelva a cerrar la bateria antes de su uso. Si desea almacenar la bateria durante un periodo largo de tiempo, carguela Completely antes de guardarla. Esto le asegurará la(Maxima vida!) a su bateria..

2. Puede maximizar la vida y el rendimiento de la bateria si laarga a una temperatura ambiente entre 65^ y 75^ (18^ - 24^) . No

cargue las baterias a una temperatura inferior a +40^ (+4,5^) o superior a 105^ (40,5^) Este parametro es importante y evitará que se produzan días serios en la bateria.

1. No congele el cargador ni lo sumerja en agua o)\ cualquier除外 liquido.
2. Si la bateria no produce energia suficiente para realizar problemas que realizaba anteriorsmente,whelming a cargarla.No continueutilizandola en estas conditiones.Puede cargar una bateria parcialmente cargada siempre que lo desee sinque existan efectos adversos sobre la mesma.
3. Al cargarla, es normal que el cargador y la bateria se calienten al tacto.
4. Si la bateria no searga correctamente:
   a. Compruebe la corriente y la toma electrica conectando除外 dispositorio.
   b. Enchufe y desenchufe el cargador para comprobar que funciona correctamente
   c. Compruebe si la bateria ha resultado danada.
   d. Lleve el cargador y la bateria a otro emplazimiento en el que la temperatura ambiente sea de aproximadamente de 65^ - 75^ (18^ - 24^)
   e. Si persistsiste el problema de energia, lleve la herramienta, la bateria y el cargador a un Servicio Oficial autorizzato.
   f. Bajo ciertas conditiones, si el cargador está connectado a la red electrica, sus polos de conexión podrián entrada en contacto con algunos material exterior, produciendo algunos tipo de cortocircuito. Debe mantenener alejados todos aquellos materiales de naturaleza conductora, como las partículas metálicas. Desenchufe siempre el cargador de la red electrica si no hay ninguna bateria enarga y también antes de limparlo.

SOLUTION DE PROBLEMAS

NO PUEDO INSTALAR LA BATERIA DENTRO DEL CARGADOR CORRESPONDIENTE. POR QUE?

a) Compruebe si el cargador y la bateria han sido disnados especialmente para funciona en conjunto.
b) La bateria se inserta en el cargador en una sola dirección. Gire la bateria hasta que pueda ser insertada en la ranura. El indicator verde debe encenderse y parpadeará cuando la bateria se está cargando.

RAZONES DE LOS DISTINTOS TIEMPOS DE CARGA.

El tiempo de entrega可以选择 ser afectado por varias razones que no implican defectos en su producto.

a) Si la bateria está parcialmente descargada, suepe recargarse en menos de tiempo de carga nominal.
b) Si la temperatura de la bateria y la temperatura ambiente son muy altas o muy bajas, la recarga podra durar mas tiempo. Antes de起初 la energia, debe buscarse un entorno adecuado con una temperatura ambiente adecuada.
c) Si la bateria está muy caliente no pueda recargarse, ya que se lo impedirá el sistema interno de seguridad de corte por temperatura. En dicho caso, Ud.Debe extraer la bateria del cargador yURTAR que se enfiree a temperatura ambiente; en estas conditiones,可以更好 comenzarse la recarga.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuarrialquierajuste,reparacion o mantenimiento.

Su herramienta electrica no requires de lubricacion ni mantenimiento adicular. Nunca emlee agua o productos químicos para limpar su herramienta. Use simplement un pano seco. Guarde siempre su herramienta en un lugar seco.

Si el cable de alimentacion está dañado, debe ser reemplazado por el fabricante, su service autorizzato o personas calificadas, a fin de evaporar riesgos.

Los residuos de aparatos electricos y electrónicos no deben depositarse en la basura domestica. Se deben reciclar en

las instalaciones especializadas. Consulte a las autoridades locales o el establishimiento para saber como reciclar这些东西 productos.

DECLARACION DE CONFORMIDAD

Los que reciben,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Declaran que el producto,

Descripcon WORX Cargador

Modelo WA3880

Cumple con las siguientes Directivas:

2014/35/EU, 2014/30/EU, 2011/65/EU

Normativas conformes a

EN 60335-1, EN 60335-2-29, EN 62233,

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

2018/10/01

Allen Ding

Ingeniero Jefe Adjunto. Pruebas y Certificacion.

Positec Technology (China) Co., Ltd.

Conjunto de baterias Li-Ion

Numero de celulas 4/5/10

Tempo de carreamento(aprox.)

Guarde estas instruções para referencia futura.

Procedimento de corregamento

BATTERIETS TEMPERATURSKYDD
