Tipo di prodotto	Caricabatterie
Marca	Worx
Modello	WA3880
Tensione di ingresso	100-240 V ~ 50/60 Hz
Tensione nominale di uscita	20 V
Corrente di carica	2 A
Potenza nominale	40 W
Tipo di batteria compatibile	Li-ion
Numero di celle supportate	4, 5 o 10
Tempo di carica (batteria 1.3 Ah)	Circa 42 minuti
Peso	0,45 kg
Utilizzo	Solo per interni
Indicatore di carica	LED verde (carica in corso, completa) e rossa (batteria difettosa, protezione termica)
Protezione termica	Sì, spegnimento automatico se la batteria è troppo calda o troppo fredda
Manutenzione	Pulire con un panno asciutto, conservare in un luogo asciutto
Classe di protezione	II (doppio isolamento)

Domande frequenti - WA3880 WORX

Come caricare la batteria con il caricabatterie WA3880?

Collegare il caricabatterie a una presa di corrente adatta. Inserire la batteria nel caricabatterie. Il LED verde lampeggia per indicare che la carica è iniziata. Una volta che la batteria è completamente carica, il LED rimane verde fisso. Il tempo di carica tipico è di circa 42 minuti per una batteria da 1,3 Ah.

Cosa significano gli indicatori luminosi sul caricabatterie?

Il LED verde lampeggiante indica che la carica è in corso. Verde fisso significa batteria completamente carica. Rosso fisso indica una batteria difettosa. Rosso lampeggiante significa che la batteria è troppo calda o troppo fredda (protezione termica attivata).

Perché la batteria non si inserisce nel caricabatterie?

Verificare che il caricabatterie e la batteria siano compatibili (modelli Worx). La batteria può essere inserita solo in un verso; ruotarla fino a quando si inserisce liberamente. Non forzare mai l'inserimento.

Quali tipi di batterie posso caricare con il WA3880?

Questo caricabatterie è progettato solo per batterie Li-ion Worx da 20 V. Non caricare batterie di altre marche o batterie non ricaricabili. Il caricabatterie supporta pacchi da 4, 5 o 10 celle.

Perché il tempo di carica è più lungo del previsto?

Il tempo di carica può variare se la batteria è parzialmente scarica, se la temperatura ambiente è molto fredda o molto calda, o se la batteria è ancora calda dopo l'uso. Assicurarsi che la temperatura ambiente sia compresa tra 18 °C e 24 °C per una carica ottimale.

Il caricabatterie può rimanere collegato permanentemente?

Sì, una volta che la batteria è completamente carica, il caricabatterie passa in modalità di mantenimento (mantenimento della carica). Il LED rimane verde. Tuttavia, si consiglia di scollegare il caricabatterie quando non in uso per risparmiare energia.

Cosa fare se il LED rosso si accende?

Un LED rosso fisso indica una batteria difettosa. Provare a caricare un'altra batteria compatibile. Se il problema persiste, il caricabatterie potrebbe essere difettoso. Contattare un centro di assistenza.

Come mantenere il caricabatterie WA3880?

Scollegare sempre il caricabatterie prima di pulirlo. Utilizzare un panno asciutto per pulire l'esterno. Non utilizzare mai acqua o prodotti chimici. Conservare il caricabatterie in un luogo asciutto e al riparo dal gelo.

Posso usare il caricabatterie all'esterno?

No, il caricabatterie è progettato solo per uso interno. Non esporlo a pioggia o umidità. Utilizzarlo in un luogo asciutto e ben ventilato.

Come riciclare la batteria o il caricabatterie a fine vita?

Non gettare le batterie o il caricabatterie nei rifiuti domestici. Depositarli in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) o riportarli dal rivenditore per il riciclaggio.

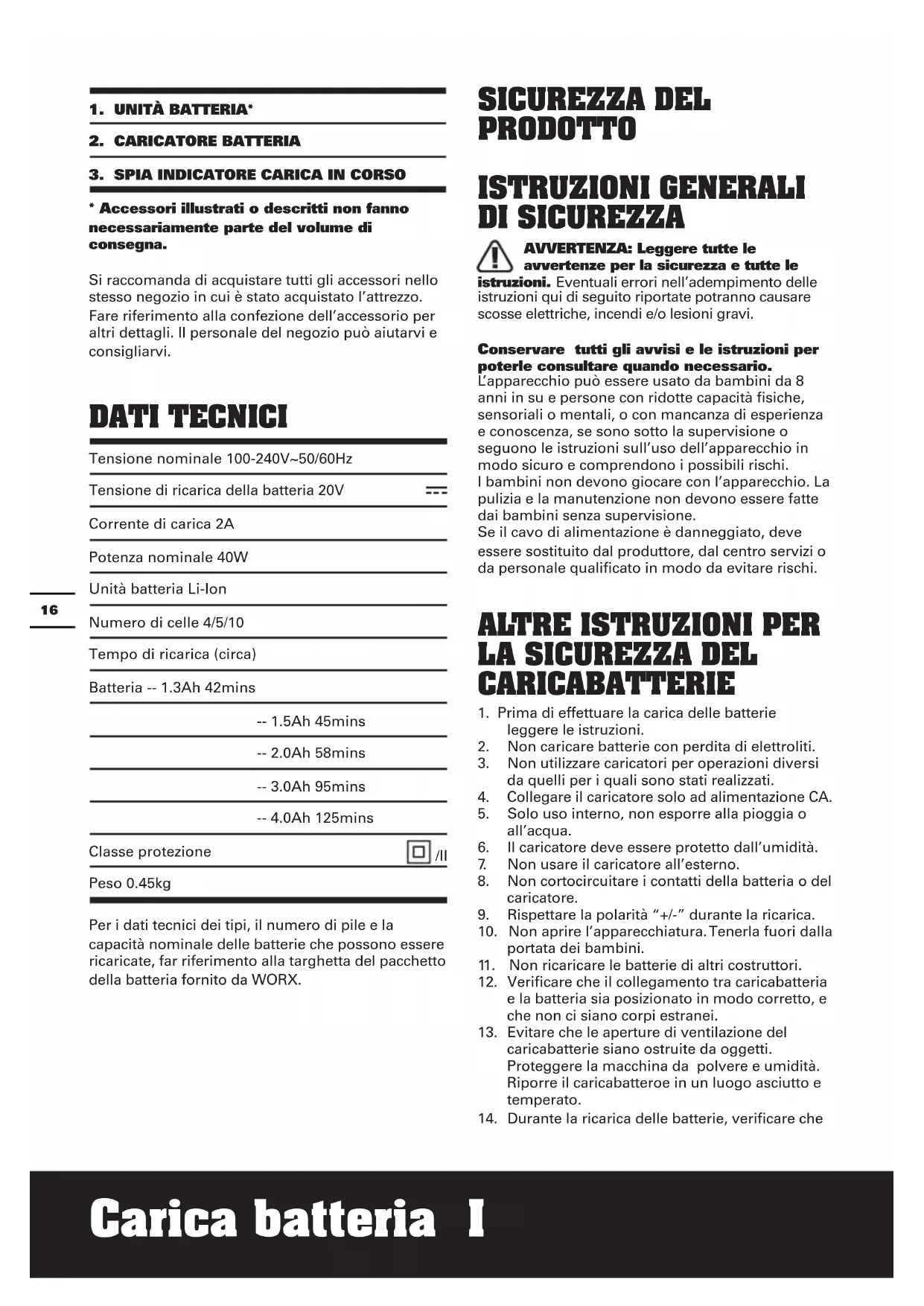

MANUALE UTENTE WA3880 WORX

• Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

Si raccomanda di acquistare tutti gli accessori nella stesse negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confazione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

DATI TECHNICI

Tensione nominale 100-240V~50/60Hz

Tensione di ricarica della batteria 20V

Corrente di carica 2A

Potenza nominale 40W

Unità batteria Li-Ion

Numero di celle 4/5/10

Tempo di ricarica (circa)

Batteria -- 1.3Ah 42mins

Per i dati tecnici dei tipi, il numero di pile e la capacità nominale delle batterie che possono essere ricaricate, far riferimento alla targhetto del pacchetto della batteria fornito da WORX.

SICUREZZA DEL PRODOTTO

ISTRUZIONIGENERALI DI SICUREZZA

AVVERTENZA: Leggere tutte le avventenze per la sicurezza e tutte le

istruzioni. Eventuali errorsi nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

L'apparecchio può essere usato da bambini da 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, se sono sotto la supervisione o seguono le istruzioni sull'uso dell'apparecchio in modo sicuro e comprehendono i possibili rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere fatte dai bambinienza supervisione.

Se il cavo di alimentazione è danneggiato, devese sottuito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

ALTRE ISTRUZIONI PER LA SIGUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Non caricare batterie con perdita di elettroliti.
3. Non utilizzare caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
4. Collegare il caricatore solo ad alimentazione CA.
5. Solo uso interno, non esporre alla pioggia o all'acqua.
6. Il caricatore deve essere protetto dall'umidità.
7. Non usare il caricatore all'esterno.
8. Non cortocircuitare i contatti della batteria o del caricatore.
9. Rispettare la polarità + / - durante la ricarica.
10. Non aprire l'apparecchiatura. Tenerla fuori alla portata dei bambini.
11. Non ricaricare le batterie di altri costruttori.
12. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.
13. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.
14. Durante la ricarica delle batterie, verificare che

il caricabatterie si trovi in un'area ben ventilata e distante da materiali inflammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.

1. Non ricaricare batterie che non siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.
2. Una maggior durata nel tempo e prestazioni migliorieri possono essere ottentue se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18^ e i 24^ . Non caricare le batterie a temperature inferiori a 4,5^ o superiori a 40,5^ . Questo dettaglio è importante in quanto può evitare danni seri alle batterie.
3. Caricare solo pacchi batterie del modello fornito o raccomandato da WORX.

SIMBOLI

Leggere il manuale

Attenzione

Solo uso interno

Classe protezione

Fusibile

Terminale positivo

Terminale negativo

I prodotti elettrici non sono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

PROCEDURE PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

ISTRUZIONI PER LA CARICA

1. CARICAMENTO DELL'UNITÀ BATTERIA

ATTENZIONE! Il caricabatteria e l'unita batteria sono stati progettati appositamente per funzionare assieme. Non utilizzato nessun altro dispositivo. Non inseire e controllare attendamente che non vi siano oggetti metallici nei collegamenti dell'unità batteria per evitare guasti elettrici o altri rischi.

2. PRIMA DI USARE UTENSILI A BATTERIA

L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla.

3.COME SI CARICA LA BATTERIA PROCEDURA DI CARICA

1) Collegare il caricabatteria all'alimentazione elettrica;
2) Far scorrere la batteria per eseguire i collegamenti. La spia light (3) si accenderà di verde e lampeggerà perindicare che la ricarica è stata avviata.
3) Dopo la carica Dopo circa 1-2 ora di, la spia smette di lampeggiare e rimane fissa di colore verde, il che significica che la batteria è completamente carica e il caricamento è completato.

ATTENZIONE: Se la batteria viene caricata\ dopo un uso prolongato o dato l'esposizione\ diretta alla luce solare o al calore, lasciare del tempo\ affinché la batteria si raffreddi prima della rcarica\ per ottenere la carica completa.

INDICATORE DI CARICA

Questo caricatore è progettato per rilevare alcuni problemi che si possono riscontrare con i pacchi batteria. Le lui d'indicazione segnalano i problemi (fare riferimento alla tavola che segue). In quello caso, insere un nuovo pacco batteria per determinare se il caricatore è OK. Se la nuova batteria si carica in modo corretto, allora il pacco batteria originale è difettoso e deve essere portato ad un centro di raccolta o riciclaggio. Se il nuovo pacco batteria manifesta gli stessi problemi, far controllare il caricatore presso un centro assistenza autorizzato.

Luce	Accesa/ Lampeggiante	Stato
Rossa accesa	—	Batteria Difettosa

Carica bacteria I

Luce rossa	- - - - -	Protezione della temperature della batteria La temperature della batteria è inferiore a 0°C o superiore a 45°C.
Verde accesa	-	Ricarica completata
Luce verde intermittente	- - - - -	Caricamento

PROTEZIONE DELLA TEMPERATURA DELLA BATTERIA

Questo caricabatterie dispone di una funzione di protezione della temperature della batteria. Quando il caricabatterie rileva una batteria troppo calda o fredda (Il Luce diventa di colore rosso intermittente), si attiva automaticamente il circuito di protezione e sospende la carica fine a quando la batteria non ha raggiunto la temperatura giusta. La procedura di carica iniziera quindi automaticamente (Il Luce diventa di colore verde intermittente). Questa funzione assicura la durata massima della batteria.

CARICA DI MANTENIMENTO

Se un pacco batteria Completely carico è lasciato nel caricatore, Il Luce rimane di colore verde. Il pacco batteria rimane in carica con una corrente di manutenzione.

PACCHIBATTERIA DIFETTOSA

Questo caricatore rileverà i pacchi batteria difettosa.
Quando un pacco batteria è inserto nel caricatore,
questo cercherà di ripararlo. Questa procedura
dura circa 30 minuti (Il Luce diventa di colore verde
intermittente). Quando la riparazione è terminata,
la procedura di carica del pacco batteria inizIERà
automatically alla massima capacité possibile
(Il Luce è di colore verde intermittente). Se la luce
diventa rossa in modo stabile, la batteria è scarica.

NOTA: I pacchi batteria riparati sono allautilizzabili pero sono in grado di lavorare tanto quando i pacchi batteria nuovi.

NOTE IMPORTANTI SULLA PROCEDURE DI CARICA:

1. Caricare le batterie nuove oppure le batterie che sono state immagazzinate per del tempo. Se si vuole immagazzinare la batteria per periodi prolongati, caricarla Completely per assicurane la massima durata.
2. Durate maggiori e prestazioni superiori si ottengono se il pacco batteria è caricato quando la temperatura dell'aria è compresa tra 65^ e 75^ ( 18^ e 24^ ). Non caricare il pacco batteria

quando la temperatura è inferiore ai -40^ (-4,5^) o superiore ai 105^ (40,5^) . Questo è importante e può prevenir gravi danni al pacco batteria.

1. Non congelare mai il pacco batteria e non immergerlo mai in acqua o altri liquidi.
2. Quando il pacco batteria non produce potenza sufficiente per lavori eseguiti confacility in precedenza, ricaricare la batteria, non continuare ad usarla in queste condizioni. Il pacco batteria può essere caricato agli volte che si vuole ricerca effetti negativi sul pacco batteria.
3. Durante la procedura di carica, è normale che caricatore e batteria diventino caldi.
4. Se il pacco batteria non si carica in modo appropriato:
   a. Controllare che la presa di corrente eroghi corrente collegando un'altra attrezzatura.
   b. Collegare e scollegare per controllare se il caricatore è OK.
   c. Controllare che la batteria non sia stata danneggiata.
   d. Spostare il caricatore ed il pacco batteria in un luogo dove la temperatura d'ambiente è compresa tra 65^ e 75^ (18°C e 24°C).
   e. Se il problema della ricarica non si risolve, portare utensile, il pacco batterie e il caricatore a un centro di assistenza autorizzato.
   f. In certe condizioni, quando il caricatore è collegato alla presa di corrente, i contatti esposti all'interno del caricatore possono essere cortocircuito da oggetti estranei. Oggetti estranei di natura conduttiva, come particelle metalliche devono essere tenuti lontani dagli alloggi del caricatore. Scollegate sempre il caricatore alla presa di corrente quando non è inserito il pacco batteria, oppure prima della pulizia.

SOLUZIONE DI PROBLEMI

NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

a) Verificare che il caricatore e il pacco batterie siano compatibili tra loro.
b) La batteria deve essere insertita nel caricabatteria in un'unica direzione. Girare la batteria e insertirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED verde intermittente.

RAGIONI DI TEMPI DI CARICAMENTO DIVERSI

Il tempo di caricamento della vostra batteria può dipendere da diverse ragioni e non da difetti del prodotto.

a) Se l'unità batteria è caricata in modo parziale, è possibile effettuarne il caricamento in meno di tempo di carica nominale.
b) Se il pacco batteria e la temperatura ambiente sono molto freddi/caldi, la ricarica potrebbe richiedere più tempo. Trovare un ambiente appropriato con la giusta temperatura dell'aria per avviare la ricarica.
c) Se l'unità batteria è molto calda, è necessario togliere l'unità stessa dal caricabatteria ed attendere il tempo necessario affinché l'unità si raffreddi tornando a temperatura ambiente e solo a quello punto riavviare il caricamento.

MANUTENZIONE

Rimuovere la spina alla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede lubrificazione o manutenzione aggiantiva. Non utilizzato mai acqua o detergenti chimici per pulire l'attrezzo, pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti.

Se il cavo di alimentazione è danneggiato, devese sottuito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di

riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Dichiara che I'apparecchio,

Descrizione WORX Carica batteria

Codice WA3880

É conforme alle seguenti direttive:

2014/35/EU, 2014/30/EU, 2011/65/EU

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.
