MANUAL DE UTILIZADOR AWT Fp Kärcher

Indicações gerais.... 25

Protecção do meio ambiente ..... 25

Acessórios e peças sobressalentes... 25

Avisos de segurança.... 25

Arranque 26

Operação 26

Ajustes 27

Protecção anticongelante 27

Desactivação 27

Conservação e manutenção.... 27

Transporte.... 28

Armazenamento.... 28

Ajuda em caso de avarias.... 28

Garantia 29

Dados técnicos 29

Declaração de conformidade UE...... 29

Indicações gerais

Antes da primeira utilização do aparelho, leia este manual original e o capítulo Avisos de se-

gurança. Proceda em conformidade. Guarde-os para referência ou utilização futura.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valore, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH) Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Avisos de segurança

Níveis de perigo

△PERIGO

- Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

- Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Informações gerais

Para evitar perigos para pessoas, animais e propriedades, leia e observe os seguintes documentos antes de operar o aparelho:

• o manual de instruções
- todos os avisos de segurança
- As respectivas prescrições nacionais do legislador

Na operação de self-service, a entidade operadora deve garantir que os utilizadores são informados por meio sinais claramente visíveis sobre:

• Possíveis perigos
• Dispositivos de segurança
  • A operação do aparelho.

Operação

ATENÇÃO

• Crianças com, pelo menos, 8 anos e pessoas com capacidade física, sensorial ou intelectual reduzida ou com experiência e conhecimentos insuficientes devem apenas utilizar o aparelho sob supervisão adequada, depois de instruídas por alguém responsável pela sua segurança acerca da utilização segura do aparelho e dos perigos daí resultantes.
• As crianças não devem brincar com o aparelho.
• A limpeza e manutenção por parte do utilizador não devem ser realizadas por crianças sem supervisão.
• Mantenha sempre a área em redor do aparelho limpa e sem óleo e massa lubrificante.

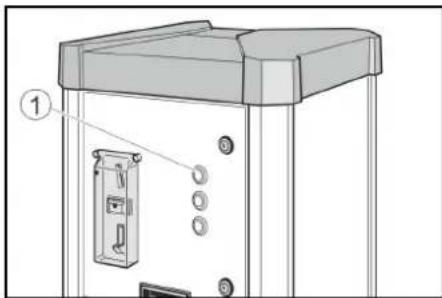

Comportamento em caso de emergência

1. Em caso de emergência, prima a tecla "STOP".

Símbolos no aparelho

⚠PERIGO

Perigo devido a tensão eléctrica.

Não abra nenhuma cobertura assinalada desta forma.

ATENÇÃO

Perigo de combustão devido a superfície quente.

Não toque em nenhum componente com este símbolo.

Utilização prevista

Este aparelho possui 2 funções.

- Regular a pressão dos pneus dos veículos motorizados por meio de aumento ou diminuição da pressão.

- Escoamento de água não potável. Proibida a operação em zonas com perigo de explosão. Durante o funcionamento, a porta deve estar fechada e a cobertura montada. Este aparelho é adequado para a utilização industrial.

Calibração obrigatória

O sistema de enchimento dos pneus das versões do aparelho AWT -C e AWT -C Fp é calibrado e deve ser verificado pelos serviços municipais de metrologia responsáveis após a instalação e a cada 2 anos.

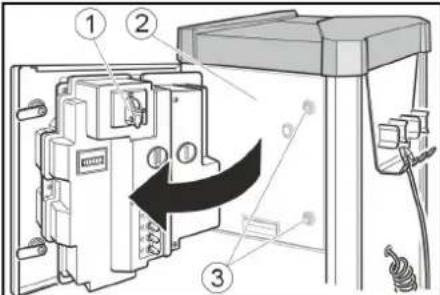

Arranque

1. Abrir a admissão de água no local.
2. Ligar a alimentação eléctrica no local.
3. Abrir as fechaduras.

1. Colocar o interruptor principal na posição "ON". A tecla "STOP" pisca quando o aparelho está em operação.

2. Fechar a porta.

Operação

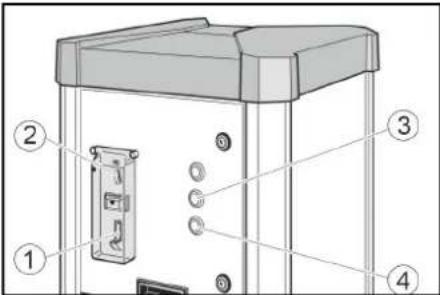

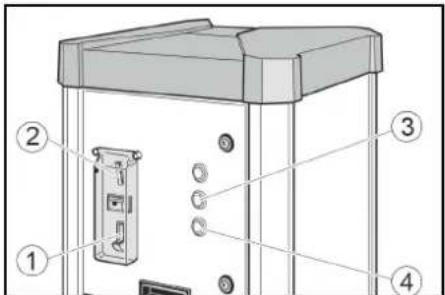

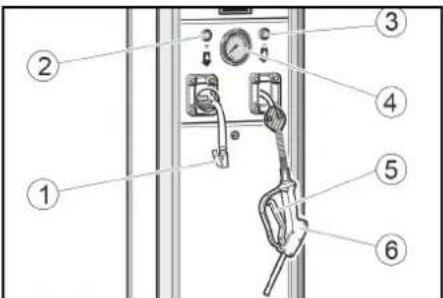

Operação do AWT, AWT Fp Elementos de comando

①Devolução de moedas
②Entrada de moedas
③Tecla de pressão dos pneus
④Tecla de saída de água

1. Colocar uma moeda na entra- da de moedas.

2. Premir a tecla de saída de água.

3. Manter a pistola distribuidora na abertura do depósito.

Puxar a alavanca da pistola distribuidora até alcançar o nível de enchimento pretendido.

1. Prender novamente a pistola distribuidora no aparelho.

Verificar a pressão dos pneus

1. Colocar uma moeda na entra- da de moedas.

2. Premir a tecla de pressão dos pneus.

3. Fixar o conector de válvula na válvula do pneu.

4. Ler a pressão dos pneus no manómetro.

5. Aumentar a pressão dos pneus, premindo a tecla +, ou reduzir, premindo a tecla -.

6. Remover o conector de válvula.

7. Puxar levemente a mangueira e permitir que esta se enrole por meio do enrolador de mangueira automático.

Operação do AWT -C, AWT -C Fp

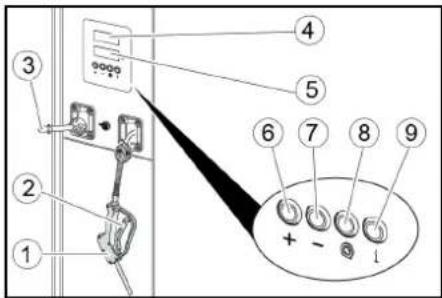

Elementos de comando

①Devolução de moedas
②Entrada de moedas
③Tecla de pressão dos pneus
④Tecla de saída de água

①Pistola distribuidora
②Alavanca
③Conector de válvula
④Display da pressão nominal
⑤Display da pressão dos pneus
⑥Tecla +
⑦Tecla -
⑧Tecla de pneu furado
⑨sem função

Tirar água

1. Colocar uma moeda na entrada de moedas.

1. Premir a tecla de saída de água.

1. Manter a pistola distribuidora na abertura do depósito. Puxar a alavanca da pistola distribuidora até alcançar o nível de enchimento pretendido.

2. Prender novamente a pistola distribuidora no aparelho.

Verificar a pressão dos pneus

1. Colocar uma moeda na entra- da de moedas.

1. Premir a tecla de pressão dos pneus.

1. Ajustar a pressão nominal dos pneus com as teclas + e - no display da pressão nominal (display superior).

1. Fixar o conector de válvula na válvula do pneu.

O display da pressão dos pneus (display inferior) mostra a pressão dos pneus.

1. Aguardar até um sinal audível indicar que a pressão nominal dos pneus foi atingida.

1. Remover o conector de válvula.

2. Puxar levemente a mangueira e permitir que esta se enrole por meio do enrolador de mangueira automático.

Encher pneus furados

Caso os pneus não tenham qualquer pressão, o aparelho não reconhece que o conector de válvula foi engatado na válvula.

1. Colocar uma moeda na entrada de moedas.

1. Premir a tecla de pressão dos pneus.

1. Ajustar a pressão nominal dos pneus com as teclas + e - no display da pressão nominal (display superior).

1. Fixar o conector de válvula na válvula do pneu.

O display da pressão dos pneus (display inferior) mostra a pressão dos pneus.

1. Premir a tecla "Pneu furado".

1. Aguardar até um sinal audível indicar que a pressão nominal dos pneus foi atingida.

1. Remover o conector de válvula.

2. Puxar levemente a mangueira e permitir que esta se enrole por meio do enrolador de mangueira automático.

Ajustes

Ajustar o tempo de funcionamento Aviso

O tempo de funcionamento ajustável é válido para a inserção das seguintes moedas:

• 50 céntimos
• 50 pence (britânicos)
• 1 franco suíço
• 1 zloty polaco
• 5 coroas norueguesas

Outras moedas podem ser definidas pelo serviço de assistência técnica.

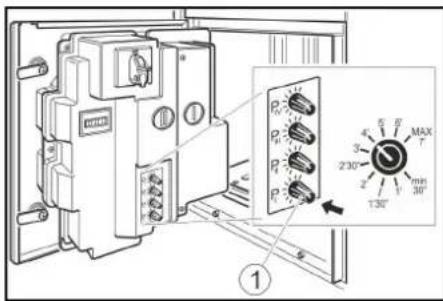

1. Ajustar o tempo de funcionamento no botão rotativo P I.

Gama de ajuste possível de 30 segundos a 7 minutos.

Os botões rotativos P II, P III e P IV não têm função.

Protecção anticongelante

Aparelho com protecção contra o congelamento

1. Em temperaturas inferiores a +5 °C, rodar o interruptor de protecção contra o congelamento para "ON".

①Interruptor de protecção contra o congelamento
②Aquecimento de protecção anticongelante

ADVERTÊNCIA

Perigo de danos

A protecção contra o congelamento só está activa quando o interruptor principal está na posição "ON".

Ao activar a protecção contra o congelamento, verifique se o interruptor principal está na posição "ON".

Aviso

O aquecimento da protecção contra o congelamento não é controlado por termostato. Quando ligado, o aquecimento está sempre a funcionar.

Aparelho sem protecção contra o congelamento

Um aparelho sem protecção contra o congelamento deve ser colocado "Fora de serviço" em caso de perigo de geada.

Desactivação

1. Fechar a admissão de água
2. Escoar o condensado do reservatório de ar comprimido (ver "Trabalhos de manutenção").
3. Colocar o interruptor principal na posição "OFF".

Fora de serviço em caso de perigo de congelamento

1. Fechar a admissão de água.
2. Retirar a água do aparelho e da tubagem.
3. Escoar o condensado para fora do reservatório de ar comprimido (ver "Trabalhos de manutenção").
4. Colocar o interruptor principal na posição "OFF".

Conservação e manutenção

Diariamente

1. Esvaziar a cassete de moedas (ver "Trabalhos de manutenção").
2. Verificar o estado geral do aparelho.
3. Verificar o estado do conector de válvula.
4. Verificar o estado das tubagens flexíveis (mangueiras).
5. Abrir a cobertura inferior e verificar o estado do compressor.
6. Solicitar a substituição das peças danificadas.

Semanalmente

1. Limpar o exterior do aparelho.
2. Escoar o condensado do reservatório de ar comprimido (ver "Trabalhos de manutenção").

ADVERTÊNCIA

Perigo de danos

A água na linha de ar comprimido pode danificar o sensor de pressão dos pneus. Escoe regularmente o condensado do reservatório de ar comprimido.

Manutenção a cada 2 anos

Apenas com AWT -C, AWT -C Fp

1. Solicitar a calibração do dispositivo de medição da pressão do mecanismo de enchimento de pneus junto do serviço municipal de metrologia.

Trabalhos de manutenção

Esvaziar a cassete de moedas

1. Abrir a porta.

1. Retirar a cassete de moedas e esvaziar.

Escoar o condensado

1. Remover a cobertura.

1. Manter a válvula de drenagem de condensado sobre um fosso ou um recipiente de recolha.

ATENÇÃO

Perigo de lesões, perigo de dano

O jacto de água que sai da válvula de drenagem de condensado pode provocar ferimentos ou danos.

Nunca aponte a válvula de drenagem de condensado para pessoas, animais, o aparelho ou componentes eléctricos.

1. Abrir lentamente a válvula de drenagem de condensado e drenar o condensado.

2. Fechar a válvula de drenagem de condensado.

3. Colocar a cobertura.

Transporte

△CUIDADO

Perigo de lesões, perigo de dano

Considere o peso do aparelho ao transportá-lo.

1. Ao transportar o aparelho para veículos, proteger contra deslizes e quedas, em conformidade com as directivas aplicáveis.

Armazenamento

△CUIDADO

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo armazenamento.

Ajuda em caso de avarias

⚠PERIGO

Antes de trabalhar no aparelho, coloque o interruptor principal em "OFF" e desligue a alimentação eléctrica no local.

O aparelho não funciona

• Verificar a alimentação de tensão no local.
• Colocar o interruptor principal na posição "ON".

- Entrar em contacto com o serviço de assistência técnica.

O aparelho não arranca depois de o conector de válvula ter sido engatado no pneu.

• Verificar o assentamento correcto do con- nector de válvula.
• Verificar o estado da mangueira e do conector de válvula.
• Premir a tecla "Pneu furado".

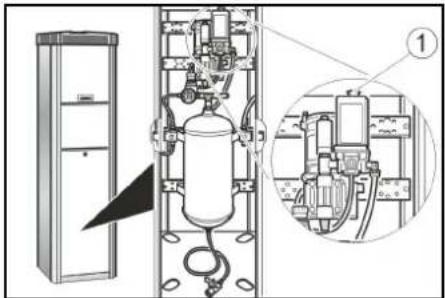

Sem ar comprimido

- Puxar o botão de ligação do compressor para cima.

①Botão de ligação do compressor

- O compressor está sobreaquecido: Aguardar até o compressor arrefecer.

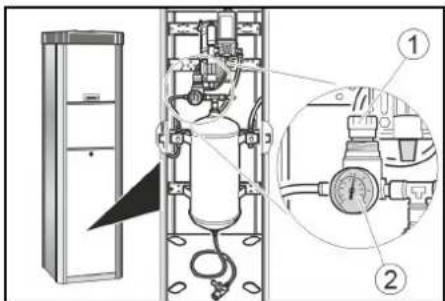

A pressão de ar está muito baixa

- Verificar a pressão no manómetro. Rea-justar o redutor de pressão, se necessário.

①Redutor de pressão
②Manómetro

Avarias com indicação no display

Erro Causa Reparação
ER1 Medição de pressão instável	devido a con- nector de válvula ou mangueira defeituo-so(a)	Substituir o conector de válvula.Substituir a mangueira.
ER2, ER7 A pressão de ar está	muito baixa.Medição de pressão instável devido a co- nector de válvula ou mangueira defeituo-sos.	Verificar a pressão de ar no manómetro e, se necessá rio, reajustar o redutor de pressão.Substituir o conector de válvula.Substituir a mangueira.
ER3	A pressão de ar está muito baixa.	Verificar a pressão no manómetro e, se necessário reajustar o redutor de pressão.
ER4	A pressão de ar está muito alta.	Verificar a pressão no manómetro e, se necessário reajustar o redutor de pressão.
ER5 A alimentação de tensão apresenta pertur-bações.		Entrar em contacto com o serviço de assistência técnica.
ER6, ER8, ER9, ERU, ERB	Avaria na electrónica.	Entrar em contacto com o serviço de assistência técnica.
ERP O conector de válvula soltou-se durante a inflação.A pressão de ar não está estável.		Verificar o assentamento correcto do conector de vál-vula.Verificar a pressão no manómetro e, se necessário reajustar o redutor de pressão.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos

Ligação eléctrica

Tensão da rede V 230
Fase ~ 1
Frequência Hz 50
Potência da ligação W	450
Tipo de proteção		IP44
Ar comprimido
Caudal de bombagem	l/min	100
Pressão	MPa	0,1...0,8

Ligação de água

Pressão de admissão	MPa	0,1...0,5
Condições ambientais
Temperatura com protecção contra o congelamento	°C	-10...+40
Temperatura sem protecção contra o congelamento	°C	+5...+40
Humidade do ar	% 10...80

Emissão de ruído

Nível acústico LpA	dB(A)	<70
Nível de potência sonora LWA + Insegurança KWA	dB(A)	76,8
Nível de potência sonora LWA + Insegurança KWA	dB(A)	4

Medidas e pesos

Peso	kg	71
Comprimento	mm	423
Largura	mm	423
Altura AWT	mm	1550
Altura AWT-C	mm	1760

Reservados os direitos a alterações técnicas.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Mecanismo de enchimento de pneus

Tipo: AWT, AWT Fp, AWT -C, AWT -C Fp

Directivas da União Europeia pertinentes

2006/42/CE

2014/35/UE

2014/30/UE

Mandatário da documentação: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33
