Tipo de produto	Furadeira/aparafusadora sem fio
Marca	Festool
Modelo	C 18 HPC 4 0 ISet
Tensão nominal	18 V
Velocidade sem carga (1ª marcha)	0 - 450 tr/min
Velocidade sem carga (2ª marcha)	0 - 1500 tr/min
Torque máx. (parafusamento em madeira)	27 Nm
Torque máx. (parafusamento em metal)	45 Nm
Torque ajustável (1ª marcha)	0,8 - 8 Nm
Torque ajustável (2ª marcha)	0,5 - 6 Nm
Capacidade do mandril	1,5 - 13 mm
Diâmetro máximo de perfuração (madeira)	40 mm
Diâmetro máximo de perfuração (metal)	13 mm
Porta-ferramenta no eixo	1/4\" (6,35 mm) sextavado oco
Peso (sem bateria)	1,3 kg
Tipo de bateria	Íon-lítio, série BP 18 (ex. BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C)
Número de marchas	2
Sentido de rotação	Reversível (direita/esquerda)
Funções	Perfuração, parafusamento, com torque ajustável
Iluminação	Lâmpada LED integrada
Acessórios inclusos	Clip de cinto, compartimento magnético para bits, mandril CENTROTEC, mandril de perfuração
Nível de pressão sonora (perfuração)	68 dB(A)
Nível de potência sonora (perfuração)	76 dB(A)
Valor de emissão de vibração (perfuração em metal)	3,6 m/s²
Manutenção	Limpar as aberturas de ventilação, manter os contatos limpos, não usar ar comprimido
Reparabilidade	Oficinas autorizadas Festool, peças originais

Perguntas frequentes - C 18 HPC 4 0 ISet FESTOOL

Quais são as baterias compatíveis com a Festool C 18 HPC 4 0 ISet?

A furadeira é compatível com as baterias Festool da série BP 18 de tensão idêntica, como os modelos BP 18 Li 5,2 AS, BP 18 Li 6,2 AS e BP 18 Li 3,1 C. Use exclusivamente baterias Festool.

Como ajustar o torque de parafusamento?

Gire o seletor de ajuste de torque (1-1) para selecionar o torque desejado. A faixa de torque ajustável é de 0,8 a 8 Nm na 1ª marcha e de 0,5 a 6 Nm na 2ª marcha. Um sinal sonoro é emitido e a ferramenta para quando o torque ajustado é atingido.

Como mudar o sentido de rotação?

Use o seletor de funcionamento para a direita/esquerda (1-8). Empurre o interruptor para a esquerda para rotação à direita (aperto) e para a direita para rotação à esquerda (desaperto). Faça este ajuste apenas quando a ferramenta estiver parada.

O que fazer se a furadeira emitir um bipe sonoro e parar?

Um bipe longo indica bateria descarregada ou sobrecarga: substitua a bateria ou reduza a carga. Dois bipes sinalizam superaquecimento: deixe a máquina esfriar. Três bipes indicam bateria de íon-lítio superaquecida ou defeituosa: verifique seu estado com o carregador após o resfriamento.

Como usar o mandril CENTROTEC?

O mandril CENTROTEC permite troca rápida das ferramentas com haste CENTROTEC. Monte apenas ferramentas CENTROTEC neste mandril. Não é compatível com brocas padrão.

Qual é a capacidade máxima de perfuração em madeira e metal?

O diâmetro máximo de perfuração é de 40 mm em madeira e 13 mm em metal.

Como fazer a manutenção da furadeira?

Antes de qualquer intervenção, remova a bateria. Limpe regularmente as aberturas de ventilação para garantir a circulação de ar. Mantenha os contatos da ferramenta, carregador e bateria limpos. Não use ar comprimido para limpeza. Os reparos devem ser feitos por uma oficina autorizada Festool.

Posso usar a furadeira na chuva ou em ambiente úmido?

Não, não use a ferramenta na chuva ou em ambiente úmido. A umidade pode causar curto-circuito e incêndio.

Como fixar o clip de cinto?

O clip de cinto pode ser montado à direita ou à esquerda do aparelho com o parafuso fornecido (1A). Permite prender rapidamente a ferramenta na sua roupa de trabalho.

Quais acessórios estão disponíveis para esta furadeira?

Acessórios como o cabeçote angular (para perfuração e parafusamento em ângulo), o mandril excêntrico (para parafusamento próximo às bordas) e diferentes mandris (CENTROTEC, mandril de perfuração) estão disponíveis. Consulte a linha Festool para acessórios compatíveis.

MANUAL DE UTILIZADOR C 18 HPC 4 0 ISet FESTOOL

pt Manual de instruções original - Aparafusadora de acumulador 63

• Interruptor de velocidades hácia adelante (número 1 visible) = 1.a velocidad
• Interruptor de velocidades hácia atrás [número 2 visible] = 2.a velocidad

8.3 Atornillar

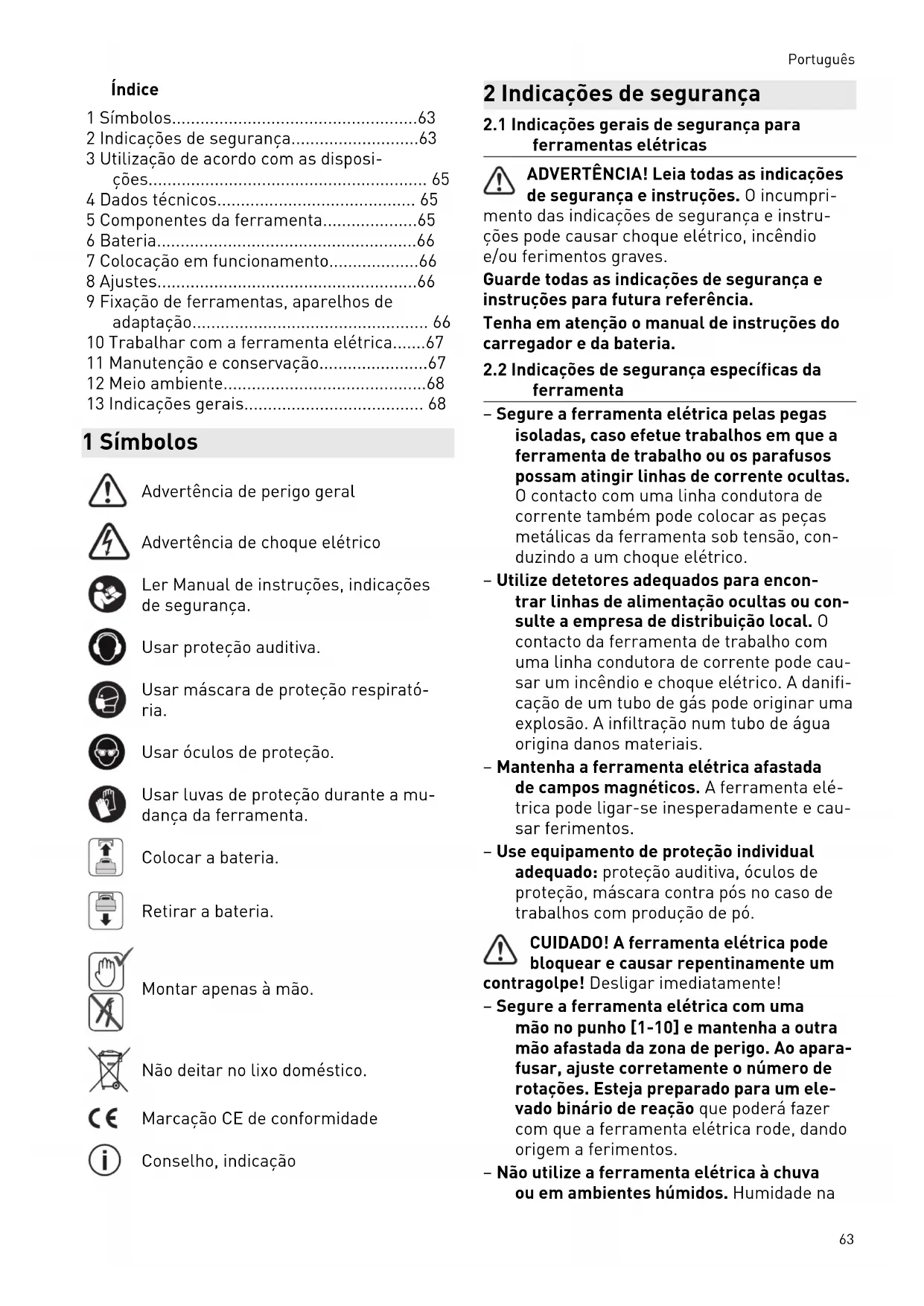

1 Simbolos. 63
2 Indicações de seguranca. 63
3 Utilização de acordo com as dispositions 65
4 Dados技术和 65
5 Componentes da ferramenta. 65
6Bateria. 66
7 Colocacao em funciona. 66
8 Ajustes. 66
9 Fixação de ferramentas, apareiros de adaptação 66
10 Trabalhar com a ferramenta elétrica......67
11 Manutenção e conservação. 67
12 Meio ambiente. 68
13 Indicaoes gerais. 68

1 Simbolos

Advertência de perigo geral

Advertência deCHOQUEELétrICO

Ler Manual de instruções, indicatores de segurarça.

Usar proteção auditiva.

Usar mascara de proteção respiratória.

Usar oculos de protecao.

Usar luvas de proteção durante a mudança da ferramenta.

Colocar a bateria.

Retirar a bateria.

Montar apenas a mao.

Não deitar no lixo dométrico.

Marcacao CE de conformidade

Conelho, indicação

2 Indicações de segurarca

2.1 Indicações gerais de segurança para ferramentas electrolyticas

ADVERTÉNCIA! Leia todas as indentações de segurança e instruções. O incumpris

mente das indications de segurar e instruções pode causarCHOque elétrico, incendio e/ou ferimentos graves.

Guarde todas as indentações de seguranca e instruções para futura referencia.

Tenha em atençao o manual de instruções do carregaró e da bateria.

2.2 Indicações de segurança espécíficas da ferramenta

• Segure a ferramenta eletrica pelas pegas isoladas, caso efetue lavorhos em que a ferramenta de trabajo ou os parafusos possam atingir linhas de corrente ocultas. O contacto com uma LINHA condutora de corrente también pode colocar as peças metálicas da ferramenta sob tensão, conduzindo a umCHOque eletrico.
• Utilize detetores adequados para encontrar linhas de alimentação ocultas ou consuLTe a Empresa de distribuiçao local. Ocontacto da ferramenta de trabalho com uma LINHA condutora de corrente pode causar um incendio eCHOque elétrico. A danificacao de um tubo de gas pode originaruma explosao. A infiltracao num tubo de agua origina danos materiais.
• Mantenha a ferramenta eletrica afastada de Campos magnéticos. A ferramenta eletrica pode ligar-se inesperamente e causar ferimentos.
• Use equipamento de proteção individual adequado: proteção auditiva, óculos de proteção, mácara contra pós no caso de trabalho com produção de pô.

CUIDADO! A ferramenta elétrica pode bloquear e Cause repentinamente um

contrapolpe! Desligar imeditamente!

• Segure a ferramentaétrica com um mão no punho [1-10] e mantenha a outras mão afastada da zona de perigo. Ao apareçafusar, ajuste corretramente o número de rotações. Esteja preparado para um elevado binário dereaction que poderá fazer com que a ferramentaétrica rode, dando origem a ferimentos.
• Não utilize a ferramentaétrica à chuva ou em ambientes humidos. Humidade na

Portugués

ferramenta eletrica poderá dar origem a um curto-circuito e incéndio.

• Antes de pousar a ferramenta elétrica, aguarde até que esta pare por completeness. A ferramenta de trabajo pode ficar presa e provocar a perda de controlo sobre a ferramenta elétrica.
• Não Manipular ou bloquearelements de manuseamento como, p. ex., o interruptor de ativação/desativação.
• Utilize as baterias previstas para oefeito e nenhuma fonte de alimentacao para operar a ferramenta eltrica de bateria. Não utilize quaisquer carregadores de outros fabricantes pararegarar a bateria. Autilização de acessórios não previsitos pelo fabricante pode causar umCHOque elétrico e/ou acidentes graves.
• Não utilize quaisquer ferramentas de trabalho e acessórios, que não tenham sido tão especificamente desenvolvidas e recomendadas pelo fabricante para esta ferramentaétrica. Apenas por poder fixar os acessórios ou ferramenta de trabalho à sua ferramentaétrica, tal não garante umautilização em segurança. O perigo de ferimento, assim como, o desgaste da ferramentaétrica pode fazer aumentar e a qualida do resulto de trabalho pode piorar.
• Consoante o tipo e utilizeso do acessario pode soltar-se particulas, a ferramenta de trabalho e partes da ferramenta de trabalho. Pode ocorrer uma elevada cargo de po e movimentos inesperados. Use equipoamento de protecao individual adequado. Esteja preparado para um elevado binario de reacao que podera fazer com que a ferramenta eltrica rode, dando origem a ferimentos.

2.3 Indicações de segurança para a utilização de brocas compridas

• Nunca travaile com um número de rotações superior ao número de rotações maisico permitido para a broca. Em caso de números de rotações superiores, a broca pode deformar-se ligeiramente, se puder rodar livramente sem contacto com a coisa a trabalho, e originar ferimentos.
• Comece o procedimento de perfuração sempre com rotações baixas e quando a broca tiver contacto com a peça a trava-lhar. Em caso de他们在 de rotações superiores, a broca pode deformar-se ligei-ramente, se puder rodar livrente sem

contacto com a peça a trabajo, e originar ferimentos.

• Não exerça pressão excessiva e apenas no sentido longitudinal em relaço à broca.

As brocas poder deformar-se e, por isso, partir ou levar a perda de controlo e a ferimentos.

2.4 Valores de emissões

Os values determinados de acordo com EN 62841 são típically:

Furar

Nivel de pressao acustica L PA = 68 dB(A)

Nível de potência acústica L WA = 76 dB(A)

Inseguranca K = 5 dB

Parafusos

Nivel de pressao acustica L PA = 67 dB(A)

Nivel de potência acústica L WA = 75 dB(A)

Inseguranca K = 3 dB

CUIDADO

As emissões de ruido durante o trabalho com a ferramenta elétrica podemcause danos auditivos.

Useuma protecaoauditiva.

Nível de emissão de vibrações a_h (soma vetorial em eles direções) e insegurança K determinados segundo EN 62841:

Furar em metal a_h = 3,6m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Parafusos a_h < 2,5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

• servem de comparativo de ferramentas,
• são tambem adequados para uma avaliaçao provisoria do coeficiente de vibrações e do nível de ruido durante a aplicação,
• representam as aplicacoes principales da ferramenta eletrica.

CUIDADO

Os valore de emissão podem divergar dos valuçõespresentados. Isto depende da utilização da ferramenta e do tipo de peça a trabalhar.

Avalie a entrega real durante todo o ciclo de trabalho.
Dependendo da energia real, devem ser determinadas medidas de segurarvas adequadas para a protecao do operador.

3 Utilização de acordo com as dispositions

Aparafusadoras de accumulator adequadas

• para furar em metal, madeira, plácicos e materiais semelhantes,
• para enroscar e aperture parasuos.
• para a utilização com as baterias Festool da série BP da mesma classe de tensão.

0)'utilizador é responsavel por danos e acidentes decorrentes de una'utilização incorreta; aquei tambem está incluídos danos e desgaste devidos a um functimento industrial continuo.

4 Dados技术和

Aparafusadora de bateria C 18 Li
Voltagem do motor 18 V		=
Número de rotações em vazio* 1.a velocidade		0 - 450 rpm
	2.a velocidade	0 - 1500 rpm
Binário max. Tipo de aparafusamento suave (madeira) 27 Nm
		Tipo de aparafusamento duro (metal) 45 Nm
Binário ajustavel** 1.a velocidade 0,8 - 8 Nm
		2.a velocidade 0,5 - 6 Nm
Fixação do porta-broças 1,5 - 13 mm
Diâmetro Tmax. de furo Madeira 40 mm
		Metal 13 mm
Fixação de ferramentas no fuso porta-brocas 1/4''
Peso sem bateria 1,3 kg

• Dados sobre o número de rotações com a bateria Completely garada.
  ** Nos escalões de binário inferiores, o número de rotações máximo é reduzido (valores na rotação para a direita).

5 Componentes da ferramenta

[1-1] Roda de ajuste do binário
[1-2] Suporte para bits
[1-3] Låmpada LED
[1-4] Interruptor de velocidades
[1-5] Simbolo Furar
[1-6] Simbolo Aparafusar

[1-7] Comutador Aparafusar/Furar
[1-8] Interruptor de rotação para a direita/esquerda
[1-9] interruptordeligar/desligar
[1-10] Punho
[1-11] Gancho para cinto
[1-12] Teclas para sostar a bateria
[1-13] Áreas de pega isoladas (área sombreada a cinzento)

0 acessório ilustrado ou descririto não está, parcialmente, incluío no âmbito de fornecimento. As figuras indicadas encontrar-se no inicial do manual de instruções.

6 Bateria

Antes de inserir a bateria, verificar que a interface da bateria está limpa. Qualquer contaminação da interface da bateria pode impedir o contacto correto e levar a que os contactos fiquem danificados.

Um mau contacto pode fazer com que a ferramenta sobraqueça e fique danificada.

[2A]

Retirar a bateria.

[2B]

Inserir a bateria - até engatar.

i Poderar contrar mais informacoes sobre o carregarador e a bateria com indication de capacidade nos respetivos manuais de instruções.

7 Colocação em functioramento

CUIDADO

Perigo de ferimentos

Realizar a montagem apenas com a ferramenta elétrica desligada!

7.1 Gancho para cinto

O gancho para cimento permite uma fixação temporária da ferramenta na roupa de trabalho. A montagem é possível à direita ou à esquerda da ferramenta atraves de parafuso [1A].

7.2 Ligar/desligar [1-9]

Premir = LIGAR,soltar = DESLIGAR

i Em funcao da pressao sobre o interruptor de ativacao/desativacao, e possivel controlar progressivamente o numero de rotações.

A lâmpada LED [1-3] acende-se com o interruptor de ativação/desativação premido [1-9].

8 Ajustes

CUIDADO

Perigo de ferimentos

• Efetuar os ajustes apenas com a ferramenta eletrica desligada!

8.1 Alterar sentido de rotação [1-8]

• Interruption para a esquerda = rotação para a direita
• Interruption para a direita = rotação para a esquerda

8.2 Mudar velocidade [1-4]

i Acionar o interruptor de velocidades apen nas com a ferramenta desligada. De outra forma, existe o perigo de danificar a engrenagem.
- Interruptor de velocidades para arente (algarismo 1 visível) = 1. a velocidade
- Interruption de velocidades para vez [algarismo 2 visível] = 2.a velocidade

8.3 Aparafusar

Amarca no comutador [1-7]aponta para o simbolo de aparafusar [1-6].

Binário de acordo com o ajuste na roda de binário [1-1].

Posicao 1 = binário baixo

Posicao 25 = binario elevado

Sinal acústico a ferramenta des Liga ao atingir o binário ajustado. A ferramenta so volta a trabalhar(before de se soltar e premir de novo o interruptor de ligar/desligar [1-9].

8.4 Furar

Ajuste o comutador [1-7] de forma a que a sua marca aponte para o símbolo de broca [1-5]. Nesta posicao está ajustado o binário máximo.

9 Fixação de ferramentas, apareiros de adaptação

ADVERTÉNCIA

Perigo de ferimentos

• Remova o acumulador da ferramenta eletrica antes de quandoearojabalhos na ferramenta eletrica.

CUIDADO

Perigo de ferimentos na ferramenta de trabalho quente e apiada.

• Não utilize quaisquer ferramentas de trabalho embotadas e danificadas.
  Use luvas de protecao ao manusear a ferramenta de trabalho.

9.1 Porta-ferramentas CENTROTEC [3]

Mudança rápida de ferramentas com fuste CENTROTEC

Fixar as ferramentas CENTROTEC apenas no porta-ferramentas CENTROTREC.

9.2 Porta-brocas [4]

Para fixar brocas e bits com diametro de fuste max. de 13 mm.

Furar e aparafusar em angulo reto relativamente à ferramenta elétrica (em parte, acessórios).

9.4 Adaptador excentrico [6]

Aparafusar proximity of bordos com bits segundo a norma ISO 1173 (em parte, acessórios).

9.5 Fixação de ferramentas no fuso portabroças [7]

Os bits poder ser introduzidos directamente no encaixe de sextavado interior do fuso porta-brocas.

10 Trabalhar com a ferramenta eletrica

ADVERTÉNCIA

Perigo de ferimentos

A ferramenta elétrica sé deve ser colocada no parafuso desligada!
Fixar a peça a trabalhar, de modo a que não se possa mover ao ser trabalhada.
- Manter as mãos afastadas da ferramenta de trabalho em rotação.

CUIDADO

Risco de queimaduras

Durante o funciona, a fixação de ferramentas e a ferramenta de trabalho pode fazer muito quentes!

Deixe arrerefecer a fixação de ferramentas e a ferramenta de trabalho, antes de enganchar a ferramentaétrica no gancho para cinto.

10.1 Suporte para bits [1-2]

CUIDADO

Perigo de ferimentos devido a limalhas metálicas no suporte para bits.

• Limpar regularamente o suporte para bits e remover as limalhas.

Magnético, para o alojamento de bits ou supor-tes para bits.

10.2 Sinais de advertisecn acusticos

Os sinais de advertência acústicos surgem nos seguentes Estados de functiónamento e a ferramenta desliga-se:

peep -

• Accumulator vazio ou ferramenta sobrecarregada

• Substitua o acumulador.

• Submeta a ferramenta a menos esforc.

peep peep —

-A ferramenta está sobreaquecida
- Após o arrefecimento, podevoltar a colocar a ferramenta emfunacionamento.

peep peep peep

• O acumulador Lilon está sobraquecido ou defeituoso.
• Utilizando oregar, verifique a capacité de funciona do acumulador arrefecido.

11 Manutenção e conservação

ADVERTÉNCIA

Perigo de ferimentos,CHOQUE elétrico

• Antes de qualquer trabalho de manutenção e de conservação retire sempre a bateria da ferramentaétrica.
• Todos os trabalho de manutençao e reparacao que exijam uma abertura da caixa do motor apenas podem ser efetuados por uma oficina de Servico Apos-Venda autorizada.

0的服务o après-venda e reparacoes so podem ser realizados pelo fabricante ou por oficinas de service. Utilizar apenas peças sobresselentes originais da Festool.

Outras informacoes: www.festool.pt/servico

Observar as seguiñes indicações:

• Para asseguarar a circulacao do ar, manter as aberturas do ar de refrigeracao na carcaça sempre desobstruidas e limpas.
• São limpar a ferramenta eletrica com ar comprimido.
• Manter limpos os contactos de ligação na ferramenta eletrica, corregador e bateria.

12 Meio ambiente

Não deite equipamentos elétricos, pilhas usadas e baterias no lixo domestico. Encaminhe os aparelhos, acessórios

e embalagens para reaproveitamento ecologico. Respeite as normasnationais em vigor.

Antes de proceder à eliminação, separe as pilhas usadas, baterias e lâmpadas da ferramentaétrica sem as destruir. Desta forma, pode ser recicladas de forma eficiente.

De acordo com a Diretiva Europeia relativa a resíduosétricos eeletrónicos e a sua transposition para o direito nacional, osequipamentosétricos usados tem de ser recolhidos separadamente e reciclados de forma ecológica.

Encontra informações sobre centros de recolha em www.festool.com/environment.

Informações sobre substanciascriticas:

www.festool.pt/reach

13 Indicações gerais

13.1 Bluetooth®

A marca nominativa Bluetooth® e os logótipos são MARCAS registadas da Bluetooth SIG, Inc. e são utilizes sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por consiguito, pela Festool.

Obsah
