C 18 HPC 4 0 ISet - Pora FESTOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen pora- ja ruuvinväännin
Merkki	Festool
Malli	C 18 HPC 4 0 ISet
Nimellisjännite	18 V
Tyhjäkäyntinopeus (1. vaihde)	0 - 450 rpm
Tyhjäkäyntinopeus (2. vaihde)	0 - 1500 rpm
Maksimivääntömomentti (puuruuvaus)	27 Nm
Maksimivääntömomentti (metalliruuvaus)	45 Nm
Säädettävä vääntömomentti (1. vaihde)	0,8 - 8 Nm
Säädettävä vääntömomentti (2. vaihde)	0,5 - 6 Nm
Istukan kapasiteetti	1,5 - 13 mm
Max. poraussyvyys (puu)	40 mm
Max. poraussyvyys (metalli)	13 mm
Karan työkalupidike	1/4" (6,35 mm) kuusiokolo
Paino (ilman akkua)	1,3 kg
Akkutyyppi	Li-ion, BP 18 -sarja (esim. BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C)
Vaihteiden lukumäärä	2
Pyörimissuunta	Vaihdettava (oikea/vasen)
Toiminnot	Poraus, ruuvaus, säädettävä vääntömomentti
Valaistus	Sisäänrakennettu LED-valo
Mukana tulevat lisävarusteet	Vyöklipsi, magneettinen teränpidike, CENTROTEC-istukka, poraistukka
Äänenpainetaso (poraus)	68 dB(A)
Äänitehotaso (poraus)	76 dB(A)
Tärinäpäästöarvo (metallinporaus)	3,6 m/s²
Huolto	Puhdista tuuletusaukot, pidä koskettimet puhtaina, älä käytä paineilmaa
Korjattavuus	Festoolin valtuutetut korjaamot, alkuperäisosat

Usein kysytyt kysymykset - C 18 HPC 4 0 ISet FESTOOL

Mitkä akut ovat yhteensopivia Festool C 18 HPC 4 0 ISet -poran kanssa?

Pora on yhteensopiva saman jännitteen Festool BP 18 -sarjan akkujen kanssa, kuten mallit BP 18 Li 5,2 AS, BP 18 Li 6,2 AS ja BP 18 Li 3,1 C. Käytä ainoastaan Festool-akkuja.

Kuinka säätää ruuvausvääntöä?

Käännä vääntömomentin säätöpyörää (1-1) valitaksesi halutun vääntömomentin. Säädettävä vääntömomenttialue on 0,8 - 8 Nm 1. vaihteella ja 0,5 - 6 Nm 2. vaihteella. Kun asetettu vääntömomentti saavutetaan, kuuluu äänimerkki ja työkalu pysähtyy.

Kuinka vaihtaa pyörimissuuntaa?

Käytä oikea/vasen -toimintovalitsinta (1-8). Työnnä kytkintä vasemmalle oikeanpuoleista pyörimistä (kiristys) varten ja oikealle vasemmanpuoleista pyörimistä (irrotus) varten. Tee tämä säätö vain, kun työkalu on pysäytetty.

Mitä tehdä, jos pora antaa äänimerkin ja pysähtyy?

Pitkä äänimerkki tarkoittaa tyhjää akkua tai ylikuormitusta: vaihda akku tai vähennä kuormitusta. Kaksi äänimerkkiä ilmaisevat ylikuumenemista: anna koneen jäähtyä. Kolme äänimerkkiä tarkoittavat ylikuumentunutta tai viallista Li-ion-akkua: tarkista sen kunto laturilla jäähdytyksen jälkeen.

Kuinka käyttää CENTROTEC-istukkaa?

CENTROTEC-istukka mahdollistaa CENTROTEC-varrellisten työkalujen nopean vaihdon. Aseta vain CENTROTEC-työkaluja tähän istukkaan. Se ei ole yhteensopiva tavallisten poranterien kanssa.

Mikä on suurin poraussyvyys puuhun ja metalliin?

Suurin poraussyvyys on 40 mm puussa ja 13 mm metallissa.

Kuinka huoltaa poraa?

Ennen toimenpiteitä irrota akku. Puhdista tuuletusaukot säännöllisesti ilmanvaihdon varmistamiseksi. Pidä työkalun, laturin ja akun koskettimet puhtaina. Älä käytä paineilmaa puhdistukseen. Korjaukset on teetettävä Festoolin valtuutetussa huoltoliikkeessä.

Voinko käyttää poraa sateessa tai kosteassa ympäristössä?

Ei, älä käytä työkalua sateessa tai kosteassa ympäristössä. Kosteus voi aiheuttaa oikosulun ja tulipalon.

Kuinka kiinnittää vyöklipsi?

Vyöklipsi voidaan asentaa laitteen oikealle tai vasemmalle puolelle mukana tulevalla ruuvilla (1A). Sen avulla työkalu voidaan nopeasti kiinnittää työvaatteeseen.

Mitä lisävarusteita on saatavilla tälle poralle?

Lisävarusteita, kuten kulmakäyttövaihde (kulmaporausta ja -ruuvausta varten), epäkeskoistukka (reunojen lähellä ruuvaamiseen) ja erilaisia istukoita (CENTROTEC, poraistukka) on saatavilla. Katso yhteensopivat lisävarusteet Festoolin valikoimasta.

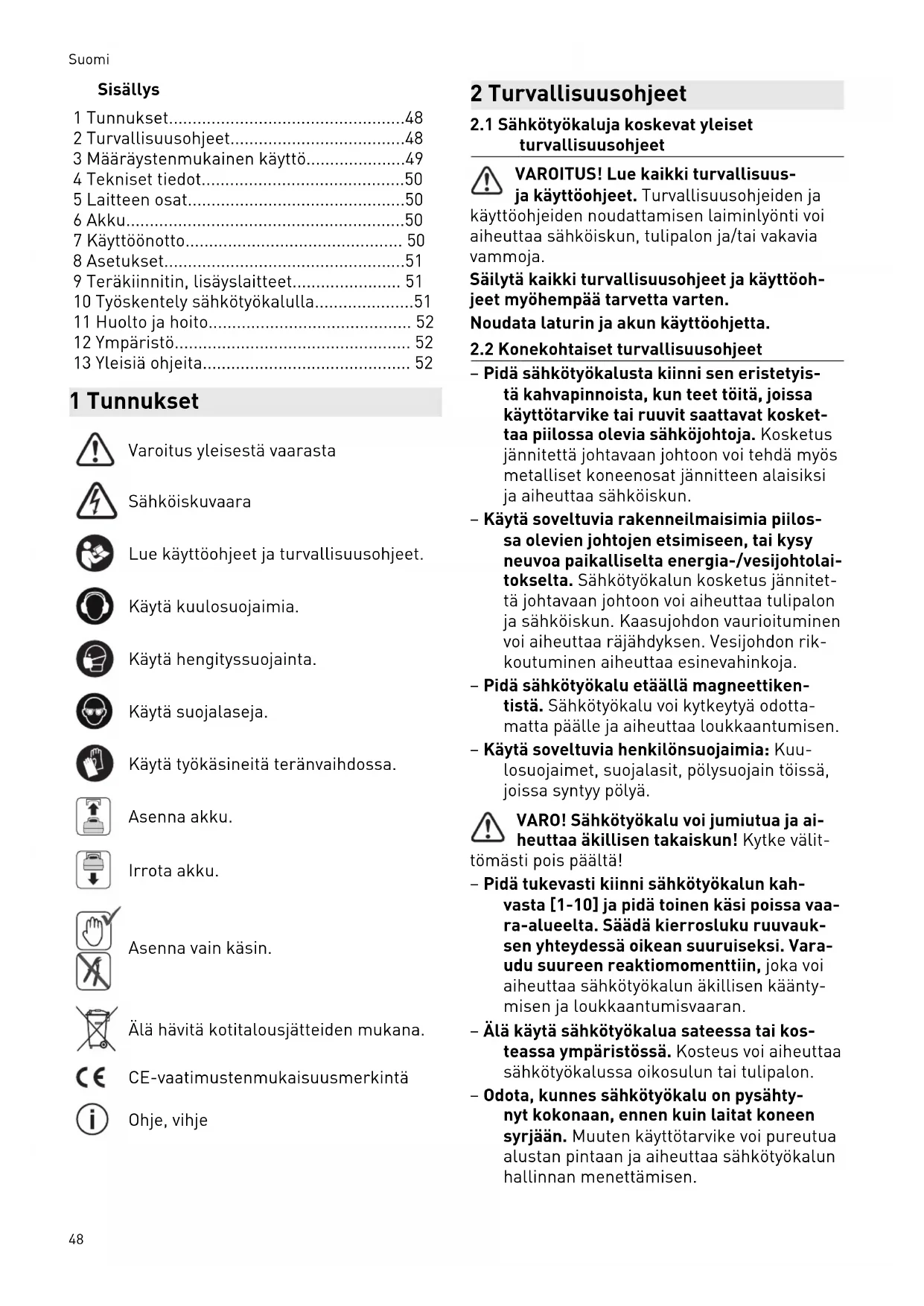

KÄYTTÖOHJE C 18 HPC 4 0 ISet FESTOOL

fi Alkuperäiset käyttoohjeet - Akkukäytöinen porakone/ruuvinvännin 48

da Original brugsanvising - Akku bore-skruemaskine 53

nb Originalbruksanvising - Batteridrevet bor-/skrumaskin 58

1Tunnukset. 48
2 Turvallisuusohjeet. 48
3 Maaraystenmukainen kaytto. 49
4 Tekniset tiedot. 50
5 Laitteen osat. 50
6 Akku. 50
7 Kayttöönotto 50
8 Asetukset. 51
9 Teräkiinnitin, lisäyslaitteet. 51
10 Työskentely sahkötyökalulla. 5
11 Huolto ja hoitoo 5
12 Ymparisto 5
13 Yleisia ohjeita 5

1 Tunnukset

Varoitus yleisesta vaarasta

Sahköiskuvaara

Lue käytöohjeet ja turvallisuusohjeet.

Käytä kuulosuojaimia.

Käytä hengityssuojainta.

Käytä suojalaseja.

Käytä työkasineita teränvaihddossa.

Asenna akku.

Irrota akku.

Asenna vain käsin.

Alä havita kotitalousjatteiden mukana.

CE-vaatimustenmukaisuusmerkintä

Ohje, vihje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuusja kayttoohjeet. Turvallisuusohjeider

käytöohjeiden noudattamisen laiminlyonti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttohjeet myöhempää tarvetta varten.

Noudata laturin ja akun käyttohjetta.

2.2 Konekohtaiset turvallisuusohjeet

• Pidä sahkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet toitä, joissa käytötarvike tai ruuvit saattavat koskettaa piilossa olevia sahköjohtoja. Kosketus jannitetta johtavaan johtoon voi tehdä myös metalliset koneenosat jannitteen alaisiksi ja aiheuttaa sahköiskun.
• Käytä soveltuvia rakenneilmaisimia piilossa olevien johtoen etsimiseen, tai kysy neuvoa paikallselta energia-/vesijohtolaitokselta. Sahkötyökalun kosketus jannitetä johtavaan johtoon voi aiheuttaa tulipalon ja sahköiskun. Kaasujohdon vaurioituminen voi aiheuttaa rajahdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.
• Pida sähkötyokalu etäälla magneettikentistä. Sähkötyokalu voi kytkeytyä odotta-matta paälle ja aiheuttaa loukkaantumisen.
• Käytä soveltuvia henkilönnsuojaimia: Kuu-losuojaimet, suojalasit, pölysuojain toissä, joissa syntyy polyä.

VARO! Sähkötyökalu voi juniutua ja aiheuttaa äkillisen takaiskun! Kytke valit-

tömasti pois päältä!

• Pidä tukevasti kiinni sahkötyokalun kah-vasta [1-10] ja pidä toinen käsi poissa vaa-ra-alueelta. Säädä kierrosluku ruuvauksen yhteydessä oikean suuruseksi. Vara-udu suureen reaktiomomenttiin, joka voi aiheuttaa sahkötyokalun äkillisen känty-misen ja loukkaantumisvaaran.
• Älä käytä sahkötyokalua sateessa tai kos-teassa ympäristössä. Kosteus voi aiheuttaa sahkötyokalussa oikosulun tai tulipalon.

• Odota, kunnes sahkötyokalu on pysahtynyt kokonaan, ennen kuin laitat koneensyrjän. Muuten käytötarvike voi pureutua alustan pintaan ja aiheuttaa sahkötyokalun hallinnan menettämisen.

• Äla muuta tai lukitse käyttosaatimia, esim.
  käynistyskytkintä.

• Käytä akkukäytöistä sahkötyökalua vain asiaankuuluvien akkujen kanssa, ei verkkolaitteiden kanssa. Älä käytä muiden valmistajien latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisātarvikkeita, tämä voi johtaa sahköiskuun ja/tai vakaviin tapaturmiin.
• Alä käytä sellaisia käytötarvikkeita tai lisävarusteita, joita valmistaja ei ole tarkoittanut tai suositellut talle sahkötyokalulle. Yksistaan se, etta voit kiinnittäa li-sāvarusteen tai käytötarvikkeen sahkötyokaluun, ei takaa turvallista käyttoa. Loukkaantumisvaara sekä sahkötyokalun kuluminen voivat kasvaa ja tyotulosten laatu saattaa heikentyä.
• Tarvikkeen tyypistä ja käytötavasta riippuen tyokalusta saattaa irrota siruja, käytötarvike tai käytötarvikkeen paloja. Tyokalun käytössä voi syntyä runsaasti polyä ja odottamattomia liikkeitä. Käytä soveltuvia henkilönsoujaimia. Varaudu suuren reaktiomenttiin, joka voi aiheut-taa sähkötyokalun äkillisen kaantymisen ja loukkaantumisvaaran.

2.3 Pitkien poranterien käytöä koskevat turvallisuusohjeet

• Alä missän tapauksessa työskentele po- ranterän suurimman sallitun kierrosluvun ylittävällä kierrosluvulla. Muuten syntyy tapaturmavaara, koska suuren kierrosnopeuden yhteydessä porantera saattaa hie-man taipua, jos se saa pyörä vapaasti ilman kosketusta työkappaleeseen.
  -Aloita poraus aina matalalla kierrosluvulla ja poranterän ollessa tyokappaletta vasten. Muuten syntyy tapaturmavaara, koska suuren kierrosnopeuden yhteydessa porantera saattaa hieman taipua, jos se saa pyoria vapaasti ilman kosketusta tyokappaleeseen.
• Paina poranterä kevyesti ja vain kohtisuoraan työkappaletta vasten. Loukkaan-tumisvaara, koska poranterä voi taipua ja katketa tai aiheuttaa tyokalun hallinnan menettämisen.

2.4 Päästöarvot

EN 62841 mukaan maäritetyt arvot ovat tyypillisi:

Poraaminen

Aaenpainetaso L PA = 68 dB(A)

Aänentehotasol WA=76dB(A)

Epavarmuus K = 5 dB

Ruvaaminen

Aaenpainetaso L PA=67dB(A)

Aanentehotaso L WA=75dB(A)

Sähkötyökalua käytettaessä syntyvä mulu voi aiheuttaa kuulovaurioita.

Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan märitetynä EN 62841:

Poraaminen metalliin a_h = 3,6 ~m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Ruvaaminen a_h < 2,5 ~m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Ilmoitetut päastöarvot (tärina, melu)

• ovat koneiden keskinäseen vertailuun,
• soveltuvat myös käytön yhteydessä synty-vän tärinä- ja melukuormituksen alustvaan arvointiin,
• edustav sahkötyokalun pääasialisia käytösovelluksia.

HUOMIO

Päastöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat tyokalun käytötavasta ja tyokappaleen laudusta.

• Arvioi todellinen rasitus koko käyttojakson aikana.
• Todellisesta kuormituksesta riippuen taytyy märittäa asiaankuuluvat varotoimenpi-teet käytöturvallisuuden takaamiseksi.

3 Määräystenmukainen käytto

Akkukaytöinen porakone/ruuvinvaannin soveltuu

-poraamiseen metalliin, puuhun, muoviinyms. materiaaleihin,
- ruuvien kiinnittämiseen ja kirstämiseen.
- Festoolin saman jänniteluokan BP-mallisarjan akkujen kanssa käyttoön.

4 Tekniset tiedot

Akkuruuvinväännin C 18 Li
Moottorin jännite 18 V	=
Tyhjäkäntyteri kierrosluku* 1. välitys	0-450 min-1
	2. välitys 0-1500 min-1
Maks. väantömomentti Pehmeä ruuvausalusta (puu) 27 Nm
		Kova ruuvausalusta (metalli) 45 Nm
Väantömomentti säädettävissä** 1. välitys 0,8-8 Nm
		2. välitys 0,5-6 Nm
Poraistukan kiinnitysalue 1,5-13 mm
Poraushalkaisija maks. Puu 40 mm
		Metalli 13 mm
Teräkiinnitin porankarassa 1/4"
Paino ilman akkua 1,3 kg

• Kierroslukutiedot täyteen ladatulla akulla.
  ** Alemmilla vaantomomenttipykälillä maksimikierroslukua on alennettu (arvot mitatu myötapäivään).

5 Laitteen osat

[1-1]	Väantömomentin säätöpyörä
[1-2]	Ruvvikärkien säilytyspaikka
[1-3]	LED-lamppu
[1-4]	Vaihdekytkin
[1-5]	Porauksen symboli
[1-6]	Ruvauksen symboli
[1-7]	Ruvauksen/porauksen vaihtokytkin
[1-8]	Suunnanvaihtokytkin
[1-9]	Käynnistys-/sammutuskytkin
[1-10]	Kahva
[1-11]	Vyöpidike
[1-12]	Akun vapautuspainikkeet
[1-13]	Eristetyt kahvapinnat (harmaan ∀rin- en alue)
Kuvassa esitetyt tai tekstissä kuvaillut lisäva- rusteet eivät osittain sisälly toimitukseen.

Mainitut kuvat ovat käyttooppaan alussa.

6 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estaa kunnollisen kosketuksen ja vioittaa kosrettimia. Viallinen kosketin voi johtaa laitteen ylikuomeniseen ja vaurioitumiseen.

[2A] Irrota akku.

[2B] click Asenna akku - niin etta se lu-kittuu paikalleen.

Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttoohjeista.

7 Kayttoönotto

HUOMIO

Loukkaantumisvaara

• Tee asennus vain silloin, kun sahkötyokalu on kytketty pois päältä!

7.1 Vyökiinnike

Vyökiinnikkeellä voit kiinnittä työkalun lyhytai-kaisesti työvaatteeseen. Se voidaan asentaa

ruuvilla tyokalun oikealle tai vasemmalla puolle [1A].

7.2 Paalle-/poiskytkenta [1-9]

Paina = PÄÄLLE, päästä irti = POIS

Päälle-/poiskytkimen painamisesta riippuen kierrosluku on ohjattavissa portaattomasti.

LED-lamppu [1-3] palaa paallee-/poiskytkintä painettaessa [1-9].

8 Asetukset

HUOMIO

Loukkaantumisvaara

Tee saatjā vain silloin, kun sahkötyokalu on kytketty pois paälta!

8.1 Pyörintäsuunnan muuttaminen [1-8]

-Kytkin vasemmalle = pyorinta myotapai-vaan
-Kytkin oikealle = pyorinta vastapäivän

8.2 Nopeusalueen vaihtaminen [1-4]

Käytä nopeusaluekytkintä vain silloin, kun kone on kytketty pois toiminnasta. Muuten vaihteisto on vaarassa vaurioitua.

• Nopeusaluekytkin eteenpäin [numero 1 näkyvissä] = 1. nopeusalue
• Nopeusaluekytkin taaksepain [numero 2 nakyvissä] = 2. nopeusalue

8.3 Ruuvaus

Vaihtokytkimessä [1-7] oleva merkinta osoittaa ruuvaustunnusta [1-6].

Väantömomentti väantömomentin saatöpyö-rän [1-1] asetusta vastaavasti.

Asento 1 = pieni väantömomentti

Asento 25 = suuri väantömomentti

Änimerkki saavutettaessa säädetty vaantomomentti, kone kytketyy pois pälta. Kone käynistyy uudelleen vasta sitten, kun vapautat ja painat uudelleen käytökytkintä [1-9].

8.4 Poraaminen

Aseta vaihtokytkin [1-7] niin, etta sen merkinta osoittaa poranteratunnukseen [1-5]. Tassä asennossa vaantomomentti on saadetty maksimiin.

9 Teräkiinnitin, lisäyslaitteet

VAROITUS

Loukkaantumisvaara

• Irrota akku sahkötyokalusta ennen kaikkia sahkötyokaluun kohdistuvia toitä.

HUOMIO

Kuuman ja terävän käytötarvikkeen aiheuttama loukkaantumisvaara.

• Alä käytä tylsiä tai viallisia käytötarvikkeita.
  Käytä työkasineita, kun käsittelet käytto-tarviketta.

9.1 CENTROTEC-teräistukka [3]

CENTROTEC-varrella varustettujen terien nopea vaihto

Kiinnitta CENTROTEC-terat vain CENTROTREC-teraistukkaan.

9.2 Poraistukka [4]

Poranterien ja ruuvauskarkien kiinnittamiseen, joiden varren halkaisija enintaan 13mm

VAROITUS! Kiinnitä käytötarvike keskiöidysti poraistukkaan.

9.3 Kulmaosa [5]

Poraaminen ja ruuvaaminen suorassa kulmasa sahkötyokaluun nahden [osittain lisātarvike].

9.4 Epäkesko-osa [6]

Ruuvaus reunan laheltä normin ISO 1173 mukaisilla ruuvauskärjillä [osittain lisātarvike].

9.5 Teräkiinnitin porankarassa [7]

Ruuvauskarjet voidaan laittaa suoraan porankaran kuusiokolokiinnittimeen.

10 Työskently sahkötyökalulla

VAROITUS

Loukkaantumisvaara

• Aseta sahkötyokalu ruuvin pälle vain moottori sammutettuna!
  Kiinnitayokappaleinaanin,etteise paase liikkumaant tyoston aikana.
• Pida kädet loitolla pyörivästa käytötarvikkeesta.

HUOMIO

Palovammavaara

Teräkiinnitin ja käytötarvike voivat kuumentua erittäin voimakkaasti käytön aikana!

• Anna teräkiinnittimen ja käytötarvikkeen jäahtyä ennen kuin ripustat sahkötyokalun vyöpidikkeeseen.

10.1 Ruuvikärkien säilytyspaikka [1-2]

HUOMIO

Loukkaantumisvaara ruuvikarkien sailytyspaikkaan keräntyneiden metallilastujen johdosta.

▶ Puhdista ruuvikärkien säilytyspaikka saannöllisesti ja poista lastut.

Magneettinen, ruuvikärkien tai kärjenpitimien säilytkseen.

10.2 Varoittavat aanimerkit

Varoittavat aänimerkit kuuluvat seuraavissa käytötiloissa ja kone kytkeytyy pois pälta:

peep — —

• Akku tyhja tai kone ylikuormitetu.
  Vaihda akku.
  Kuormita konetta vahemman.

peeppeep

-Kone on ylikuumentunut.
Koneen jäahdyttya se voidaan ottaa jalleen kayttoon.

peep peep peep

Lilon-akku on ylikuumentunut tai viallinen.
Tarkasta akun jäähdyttyä sen toimintakyky latauslaitteella.

11 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sahköiskuvaara

• Irrrota aina ennen kaikkia huolto- ja kunnossapitotoiä akku sahkötyokalusta.
  Kaikki moottorin rungon avaamista edellyttavat huolto- ja korjaustyot saa antaa vainvaltuutetun huoltokorjaamon tehtavaksi.

Huolto- ja korjaustyöt saa tehdä vain valmista- ja tai valtuutetut huoltokorjaamot. Käytä vain alkuperäisia Festool-varaosia.

Lisātietaja: www.festool.fi/huolto

Noudata seuraavia ohjeita:

• Pida ilmankierron varmistamiseksi kotelon jäähydtyilmaraot aina esteettöminä ja puhtaina.
• Älä puhdista sahkötyokalua paineilmalla.
• Pida sahkötyokalun, latauslaitteen ja akun liitantakoskettimet puhtaina.

12 Ympäristö

Alä heita käytösta poistettuja sahkölaitteita, paristoja tai akkuja kotitalousjäteiden joukkoon. Toimita käytösta pois

tetut laitteet, tarvikkeet ja pakkaukset ymparistoystavalliseen kierratykseen. Noudata voimasaaolevia kansallisia maarayksiä.

Ennen sahkolaitteen havittamista irrota sen parristot, akut ja lamput mitaän rikkomatta. Tamanansiosta jatteet voidaan kierrattaa sehokkaasti.

Käytösta poistettuja sahkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sita vastaavan kansallisen lainsäddannon mukaan loppuin käytetyt sahkolaitteet tayty keratä erikseen talteen ja toimittaa ympäristoä saastävaan kierratykseen.

Keräyspisteita koskevat tiedot voit katsoa nettioositteesta www.festool.com/environment.

Kriittisä aineita koskevat tiedot:

www.festool.fi/reach

13 Yleisiä ohjeita

13.1 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käytävat lisensssillä.

Indholdsfortegnelse

Mä kun monteres for händ.

Måkke kastes i husholdningsavfallet.

CE-samsvarsmerking

Tips, merknad
