Druh výrobku	Bezdrátová vrtačka-šroubovák
Značka	Festool
Model	C 18 HPC 4 0 ISet
Jmenovité napětí	18 V
Otáčky naprázdno (1. rychlost)	0 - 450 ot/min
Otáčky naprázdno (2. rychlost)	0 - 1500 ot/min
Max. krouticí moment (šroubování dřeva)	27 Nm
Max. krouticí moment (šroubování kovu)	45 Nm
Nastavitelný krouticí moment (1. rychlost)	0,8 - 8 Nm
Nastavitelný krouticí moment (2. rychlost)	0,5 - 6 Nm
Upínací rozsah sklíčidla	1,5 - 13 mm
Max. průměr vrtání (dřevo)	40 mm
Max. průměr vrtání (kov)	13 mm
Upínání nástroje ve vřetenu	1/4" (6,35 mm) šestihranný
Hmotnost (bez akumulátoru)	1,3 kg
Typ akumulátoru	Li-ion, řada BP 18 (např. BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C)
Počet rychlostí	2
Směr otáčení	Zpětný (vpravo/vlevo)
Funkce	Vrtání, šroubování, s nastavitelným krouticím momentem
Osvětlení	Integrovaná LED
Včetně příslušenství	Spona na opasek, magnetické úložiště nástavců, upínací sklíčidlo CENTROTEC, vrtací sklíčidlo
Hladina akustického tlaku (vrtání)	68 dB(A)
Hladina akustického výkonu (vrtání)	76 dB(A)
Hodnota vibrací (vrtání kovu)	3,6 m/s²
Údržba	Čistěte větrací otvory, udržujte kontakty čisté, nepoužívejte stlačený vzduch
Opravitelnost	Autorizované servisy Festool, originální díly

Často kladené otázky - C 18 HPC 4 0 ISet FESTOOL

Jaké akumulátory jsou kompatibilní s Festool C 18 HPC 4 0 ISet?

Vrtačka je kompatibilní s akumulátory Festool řady BP 18 se stejným napětím, jako modely BP 18 Li 5,2 AS, BP 18 Li 6,2 AS a BP 18 Li 3,1 C. Používejte výhradně akumulátory Festool.

Jak nastavit krouticí moment šroubování?

Otáčejte kolečkem nastavení krouticího momentu (1-1) a vyberte požadovaný moment. Rozsah nastavitelného momentu je 0,8–8 Nm při 1. rychlosti a 0,5–6 Nm při 2. rychlosti. Po dosažení nastaveného momentu se ozve zvukový signál a nástroj se zastaví.

Jak změnit směr otáčení?

Použijte přepínač směru otáčení vpravo/vlevo (1-8). Posuňte spínač doleva pro otáčení vpravo (utahování) a doprava pro otáčení vlevo (povolování). Toto nastavení provádějte pouze při zastaveném nástroji.

Co dělat, když vrtačka pípá a zastaví se?

Dlouhé pípnutí znamená vybitý nebo přetížený akumulátor: vyměňte akumulátor nebo snižte zatížení. Dvě pípnutí signalizují přehřátí: nechte stroj vychladnout. Tři pípnutí značí přehřátý nebo vadný Li-ion akumulátor: po vychladnutí zkontrolujte jeho stav pomocí nabíječky.

Jak používat upínací sklíčidlo CENTROTEC?

Sklíčidlo CENTROTEC umožňuje rychlou výměnu nástrojů se stopkou CENTROTEC. Do tohoto sklíčidla montujte pouze nástroje CENTROTEC. Není kompatibilní se standardními vrtáky.

Jaký je maximální průměr vrtání do dřeva a kovu?

Maximální průměr vrtání je 40 mm do dřeva a 13 mm do kovu.

Jak provádět údržbu vrtačky?

Před jakýmkoli zásahem vyjměte akumulátor. Pravidelně čistěte větrací otvory pro zajištění cirkulace vzduchu. Udržujte kontakty nástroje, nabíječky a akumulátoru čisté. K čištění nepoužívejte stlačený vzduch. Opravy musí provádět autorizovaný servis Festool.

Mohu vrtačku používat v dešti nebo ve vlhkém prostředí?

Ne, nástroj nepoužívejte v dešti nebo ve vlhkém prostředí. Vlhkost může způsobit zkrat a požár.

Jak upevnit sponu na opasek?

Spona na opasek může být namontována na pravé nebo levé straně přístroje pomocí přiloženého šroubu (1A). Umožňuje rychlé připevnění nástroje k pracovnímu oděvu.

Jaké příslušenství je k této vrtačce k dispozici?

K dispozici je příslušenství jako úhlová převodovka (pro vrtání a šroubování v úhlu), excentrické sklíčidlo (pro šroubování u okrajů) a různá sklíčidla (CENTROTEC, vrtací sklíčidlo). Další kompatibilní příslušenství naleznete v nabídce Festool.

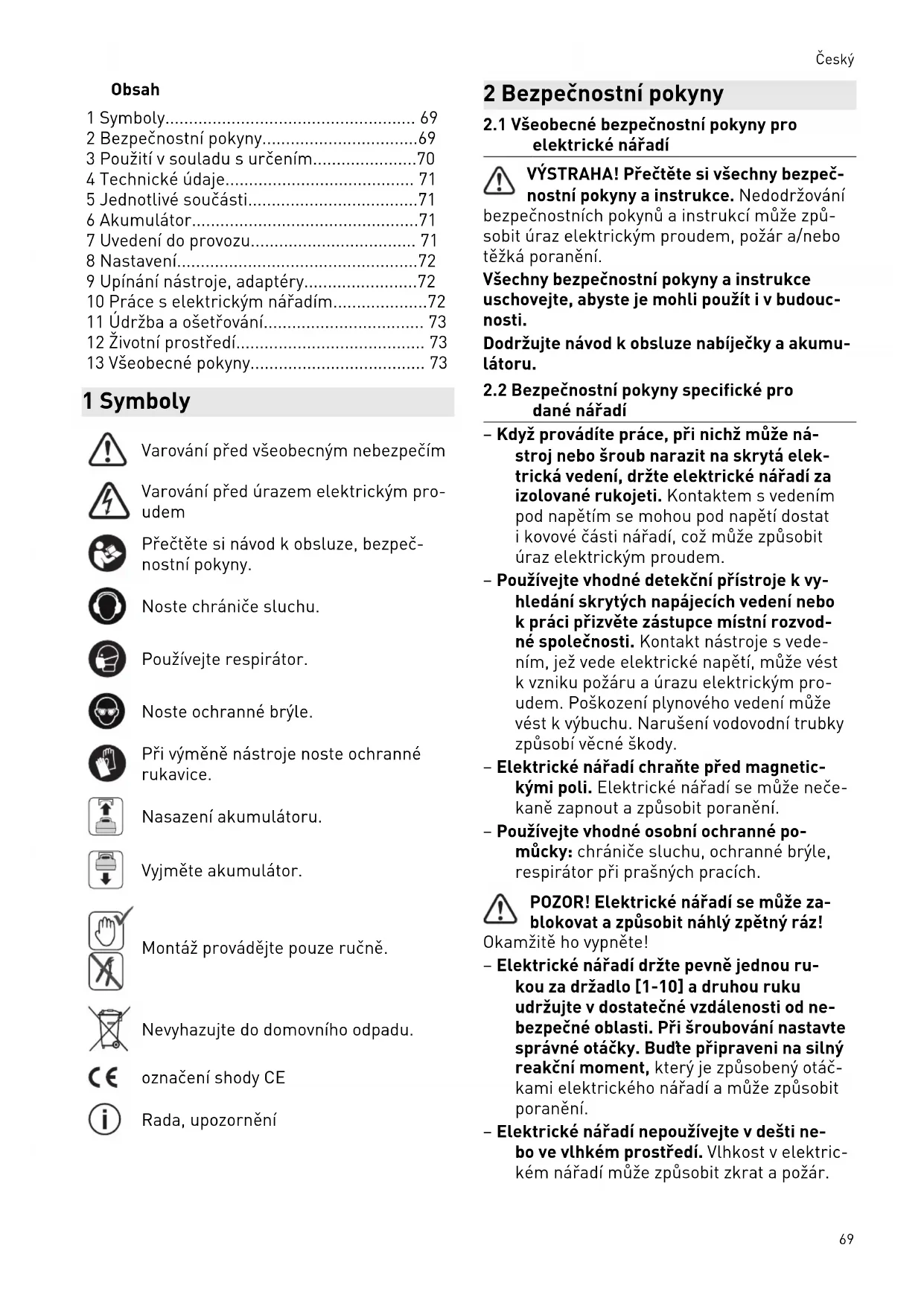

NÁVOD K OBSLUZE C 18 HPC 4 0 ISet FESTOOL

cs Originalní námod k použití - Vrtací akušroubovák 69

1 Symboly 69
2 Bezpečnostní poukyny. 69
3 Použití v souladu s určením. 70
4 Technické udaje. 71
5 Jednotlivé soucasti. 71
6 Akumulátor. 71
7 Uvedení do provozu. 71
8Nastaveni. 72
9 Upinání nastroje, adaptéry. 72
10 Práce s elektrickým náradím. 72
11 Udrzba a osetrovani. 73
12 Zivotni prostreDi 73
13 Vseobecné pouny 73

1 Symboly

Varováni préd všeobecným nebezpečím

Varování pred urazem elektrickým proudem

Přečte ste námod k obsluze, bezpeč-nostníPokyny.

Noste chránice sluchu.

Používejte respirátor.

Nasazení akumulátoru.

Vvjmte akumulator.

Montáž provádejte pouze ručné.

Nevyhazujte do domovniho opadu.

označeni shody CE

Rada, upozornéni

2 Bezpečnostní poukyny

2.1 Vseobecné bezpečnostní poukyny pro elektrické nařadi

VYSTRAHA! Přečte ste vsechny bezpečnostníPokyny a instrukce. Nedodržováni

bezpečnostnichPokynu a instrukcí mûze zpu-sobit uraz elektrickym proudem, požár a/nebo težká poraněni.

Vsechny bezpecnostni pouzit i budoucnosti.

Dodržujte námov k obsluze nabiječky a akumu-latoru.

2.2 BezpečnostníPokyny specifikné pro dane naradí

Když provádǐte práce, pri nichž mûze nástroj nebo šroub narazit na skrytá elektrická vedení, držte elektrické náradí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napěti dostat i kovové Časti náradí, což mûze zpúsobit uraz elektrickým proudem.
- Používejte vchodné detekčné prístroje k vyhledáni skrytych napajecích vedení nebo k práci prizvěte zastupce mistrírozvodné společnosti. Kontakt nastroje s vedením, jež vede elektrické napěti, může věst k vzniku požáru a urazu elektrickým proudem. Poškození plynového vedení může věst k vybuchu. Naruseni vodovodní trubky způsobí věcné škody.
- Elektrické náradí chrante prěd magnetikymi poli. Elektrické náradí se můze nečekane zapnout a způsobit poraněni.
- Používejte vchodné osobní ochranné po-múcky: chrániče sluchu, ochranné bryle, respirátor pri prasných pracích.

POZOR! Elektrické náradí se muže zablokovat a zpúsobit nahly zpětný raz!

Okamžite ho vypněte!

• Elektrické nářadi držte pevně Jednou rukou za držadlo [1-10] a druhou ruku udržujte v dostatečné vzdálenosti od nebezpečné oblasti. Pri šroubovány nastavte správné otáčky. Budte pripraveni na silné reakné moment, který je způsobné otáčkami elektrického nářadi a můze způsobit poraněné.
• Elektrické nárdí nepoužívejte v desti ne-bo ve vlhkém prostřédí. Vlhkost v elektrickém nárdí muže zpùsobit zkrat a požár.

Český

• Než elektrické nárádi odložíte, počkejte, dokud se nezastvi. Nastroj se může zahá-knout a způsobit ztrátu kontroly nad elektrickým náradím.

• Ovladaci prvky, jako napr. vypinač, neupra-vujte nebo bezablokovávejte.

• Pro napájení akumulátorového elektrického náradi používeje pouze určené akumulátry, a nikoli sítové adaptéry. K nabijeni akumulátoru nepoužíveje nabíječky od jinych vyrobcú. Používání príslušenství neschvaleného vyrobcem můze věst k urazu elektrickým proudem a/nebo težkému po raněni.

-Nepouzivejte nastroje a prisluosenstvi, ktere nejsou vyrobcem speciañne urcené a doporuçené pro toto elektrické náradi. Jen samotná skutečnost, ze lze prisluosenstvi nebo nastroj upevniţ na náradi, nezarucuje bezpečné použití. Mûze se zvyšit nebezpeci poraněni a opotřebení elektrického náradi a zhorsit kvalita pracovnich vysledkú.

V závislosti na druhu a použiti prisluşen-ství můze dojít k uvolnovány cástic, uvolněni nastroje a cásti nastroje. Můze dojít k zvyšeni prasnosti a nečekaným pohybám. Používejte vchodné osobní ochranné pomůcky. Budte pripraveni na silné reakné moment, který je způsoběny otáčkami elektrického náradi a může způsobit poraněné.

2.3 Bezpečnostní pokyny przy používání dlouhých vrtáků

V Žádném prípadé nepracujte s vysshimi otáčkami, než jsou maximálne prípustné otáčky pro vrták. Pri vysshích otáčkách se můze vrták mírně ohnout,Pokud se mů–ze volné otáčet bez kontaktu s obrobkem, a způsobit poraněné.
- Začinejte vždy vrtat s nízkymi otáčkami, a když je vrták v kontaktu s obrobkem. Pri vyšich otáčkách se můze vrták mirné ohnout,Pokud se můze volné otáčet bez kontaktu s obrobkem, a zpúsobit poraněni.
- Nevyvjeje tlad, Vyvjeje tprimejny tlak pouze v podelnem smeru vuči vrtaku. Vrtaky se mohou ohnout, v dú-sledku toho prasknout nebo zpúsobit ztratu kontroly a poraněni.

2.4 Hodnoty emisi

Hodnoty zjištené podle EN 62841 prédstavují typicky:

vrtáni

Hodnota vibraci a_h (soucet vektoru ve t'rech smerech) a nejistota K zjišené podle EN 62841:

vrtání do kovu a_h = 3.6 m/s^2

$$ K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

-sloužíkporovnánína.Radí,
- jsou vchodné také pro prédbězné posouzení zatíženi vibracemi a hlukem pri použití na- radi,
-vztahují se k hlavním druhüm použiti elektrického nařadi.

UPOZORNÉNÍ

Hodnoty emisi se mohou od uvedenych hodnot lišit. Závisi to na použiti náradi a druhu obrobku.

Posudte skutecné zatizeni behem celho provoznihocyklu.
V závislosti na skutečném zatíženi je nutné stanovit vchodná bezpečnostní opatřeni na ochranu pracovíka.

3 Použití v souladu s určením

Akusroubovak je vhodny

-pro vrtanidokovudreva,plastua podobnychmaterialu,
- pro zaśroubovávantia utahování sroubú.
pro použit's akumulatory Festool konstrukcni rady BP stejné napětové třidy.

4 Technické udaje

Akušroubovák C 18 Li
Napětí motoru 18 V	=
Volnoběžné otáčky* 1. stupeř	0-450 min-1
	2. stupeř 0-1 500 min-1
Max. kroutić moment měkký šroubový spoj (dřevo) 27 Nm
		tuhý šroubový spoj (kov) 45 Nm
Nastavitelný kroutić moment** 1. stupeř 0,8-8 Nm
		2. stupeř 0,5-6 Nm
Upínací rozsah sklíčidla 1,5-13 mm
Průměr vrtání max. dřevo 40 mm
	kov 13 mm
Upnutí nástroje ve vrtacím vřetenu 1/4"
Hmotnost bez akumulátoru 1,3 kg

• Udaje ohledne otáček jsou s plné nabitým akumulátorem.
  ** U dolnich stapné krouticho momentu jsou maximálni otáčky nižsí (hodnoty pri chodu vpravo).

5 Jednotlivé současti

[1-1] Kolecko pro nastavení krouticího mo-. mentu
[1-2] Zasobnik bitu
[1-3] LED světlo
[1-4] Prepinač stipnú
[1-5] Symbol vrtání
[1-6] Symbol šroubování
[1-7] Prépinačmezi šroubováním a vrtáním
[1-8] Prépinač pravého/levého chodu
[1-9] Vypínač
[1-10] Drzadlo
[1-11] Spona na opasek
[1-12] Tlacitka pro uvolneni akumulatoru
[1-13] Izolované plochy pro uchopení (oblast vyznačena šedou barvou)

Zobrazené nebo popsané príslušenstvi zčasti není současti dodávky.

Uvedene obrzky se nachazeji na zaćatku návo-du k použiti.

6 Akumulátor

Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru ČiSTE. Znečistěné rozhraní akumulátoru mUže zabránit správnémukontaku a zpùsobit poskození kontaktú.

Nespravný kontakt můze zpúsobit prehráti a poskození nařadi.

[2A] Vyjměte akumulátor.

[2B]

• Montáž provádejte pouze pri vypnutém elektrickém náradi!

7.1 Spona na opasek

Spona na opasek umožnjuje upevnit náradí na krátkou dobu na pracovní oděv. Pomoci šroubu ji lze namontovat vpravo nebo vlevo na náradí [1A].

7.2 Zapnuti/vypnuti [1-9]

Stisknuti = zapnutí, uvolnéni = vypnutí

i Tlakem na vypinač lze plynule regulovat otáčky.

LED světlo [1-3] svítí pri stisknutém vypínači [1-9].

8 Nastaveni

UPOZORNÉNÍ

Nebezpečí poraněné

Nastavení provádejte pouze pri vypnutém elektrickém náradi!

8.1 Změna směru otáčeni [1-8]

• Prépínac doleva = pravý chod
• Přepínač doprava = levý chod

8.2 Změna rychlosti [1-4]

Prepinač rychlostí prépínejte pouze pri vy-pnutém náradi. Jinak hroží nebezpeci po-skození prevodovky.

• Prepinač rychlostí dopředu (je vidět Číslice 1) = 1. rychlost
• Prepinač rychlostí dozadu (je vidět Číslice 2) = 2. rychlost

8.3 Šroubování

Znacka na prepinaci [1-7] ukazuje na symbol sroubovani [1-6].

Kroutić moment podle nastavení kolečka pro nastavení kroutićho momentu [1-1].

Poloha 1 = nizky krouticimoment

Poloha 25 = vysoky krouticimoment

Akusticky signal pri dosazeni nastaveneho krouticho momentu, na radi se vypne. Na radi se opet rozbehne, kdyuz uvolnite spinac zap/ vyp [1-9] a opet ho stiskete.

8.4 Vrtáni

Prepinač [1-7] nastavte tak, aby jeho znacka ukanozvala na symbol vrtání [1-5]. V teto poloze je nastavený maximálné krouticí moment.

9 Upínání nástroje, adaptéry

VAROVÁNÍ

Nebezpeci poraneni

• Pred veskerymi pracemi na elektrickem náradi z nej vyjměte akumulator.

UPOZORNÉNÍ

Nebezpeci poraneni o horky a ostrynastroj.

Nepouzivejte tupé a vadné nastroje.
- Pri manipulaci s nastrojem nods ochranné rukavice.

9.1 Sklucidlo CENTROTEC [3]

Rychlá vyměna nastrojú se stopkou CENTRO-TEC

Nastroje CENTROTEC upinejte pouze do sklidida CENTROTEC.

9.2 Sklicidlo [4]

Pro upinani vrtaku a bitu s max. prumere stopky 13 mm.

VYSTRAHA! Nastroj upnete do sklicidla vystredene.

Vrtáni a šroubování v pravém uhlu k elektrickému náradi (castečné príslušenství).

9.4 Excentrický nástavec [6]

Sroubovani blízko okraje s bity podle ISO 1173 (zćasti príslušenstvi).

9.5 Upnutí nastroje ve vrtacim vretenu [7]

Bity lze vsadit primo do šestihranného upináni ve vrtacim vretenu.

10 Práce s elektrickým náradím

VAROVÁNÍ

Nebezpeci poraneni

Elektrické náradí nasazujte na šroub pouze vypnuté!
Upevnete obrobek tak, aby se pri praci nemohl pohnout.
Udrzujte ruce mimo dosah pouziteho rotujicihonastroje.

UPOZORNÉNÍ

Nebezpeci popaleni Upinani nastroje a na radi se mohou během provozu velmi zahrát!

Než elektrické náradí zavěsíté za sponu na pásek, nechte vychladnout upinání nastroje a nastroj.

10.1 Zásobník bitů [1-2]

UPOZORNÉNÍ

Nebezpeci poraněni kovovými trískami v zásobníku bitů.

Zasobnik bitu pravidne cistete a odstra-nujte trisky.

Magneticky, pro ulozeni bitu nebo drzaku bitu.

Pří následujćích provozních stavech zazní vý-stražné akustické signály a nárádi se vypne:

peep — —

• Vybity akumulátor nebo prětižné nářadi.

Vyměnte akumulátor.
Zmirnete zatizeni naraudi.

peeppeep

• Naśrady je prehráté.
  Po vychladnuti muzete naradi znovu uvest do provozu.

peep peep peep

Lithium-ionovy akumulátor je prehrátý nebo vadné.
Pomoci nabijecki zkontrolujte funkcnost yychladleho akumulatoru.

11 Udržba a osetřovány

VAROVÁNÍ

Nebezpeci urazu elektrickym proudem

• Pred provadénim udrzby a osetrovani vždy vyjměte z elektrického nařadi akumulator.
  Vsechny prace udrzby a opravy, ktere vyzaduji otevreni krytu motoru, smi provadet pouze autorizovany zakaznicky servis.

Servis a opravy smi provadet pouze vyrobce nebo servisni dlny. Pouzivejte pouze originalni nahradni dily Festool.

Dalsi informace: www.festool.cz/sluzby

Dodržujte následujícíPokyny:

Pro zajisteni cirkulace vzduchu musi byt chladici otvory v krytu vzy volna a ciste.
Elektrické náradi necistete stlaenym vzduchem.
Pripojovaci kontakty elektrického náradí, nabiječky a akumulátory udržujte Čisté.

12 Životné prostředí

Elektrická zařizení, stare baterie a akumulátrynevyhazujte do komunálniho odpadu. Zařizení, príslušenstvi a obaly

odevzdejte k ekologické recyklaci. Dodržujte platné vnitrostátné prédpisy.

Pred likvidaci odstrahte bez poskozeni z elektrickego zafrzeni staré baterie, akumulatorya zarovky. Lze je tak efektivne recyklovat.

Podle evropske smernice o opadnich elektrickych a elektronickych zařizenich a provaděné v narodním právu se musí stará elektrická zařizení shromazdovat oddělené a odevzdat k ekologické recyklaci.

Informace o sbernach najdete na www.festool.cz/environment.

Informace ke kritickym latkam:

www.festool.cz/reach

13 Vseobecné pouny

13.1 Bluetooth®

Značka Bluetooth® a logo jsou registrované
značky spelečnosti Bluetooth SIG, Inc. a v rámci
licence je používa spelečnost TTS Tooltechnic
Systems AG & Co. KG a tedy Festool.
