Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:

• 3 Utilização conforme as disposições p. 64
• 4 Dados técnicos p. 64
• 5 Componentes da ferramenta p. 64
• 6 Colocação em funcionamento p. 64
• 7 Ajustes p. 65
• 8 Fixação de ferramentas, aparelhos de adaptação p. 65
• 9 Trabalhar com a ferramenta eléctrica p. 65
• 10 Manutenção e conservação p. 66
• 11 Ambiente p. 66

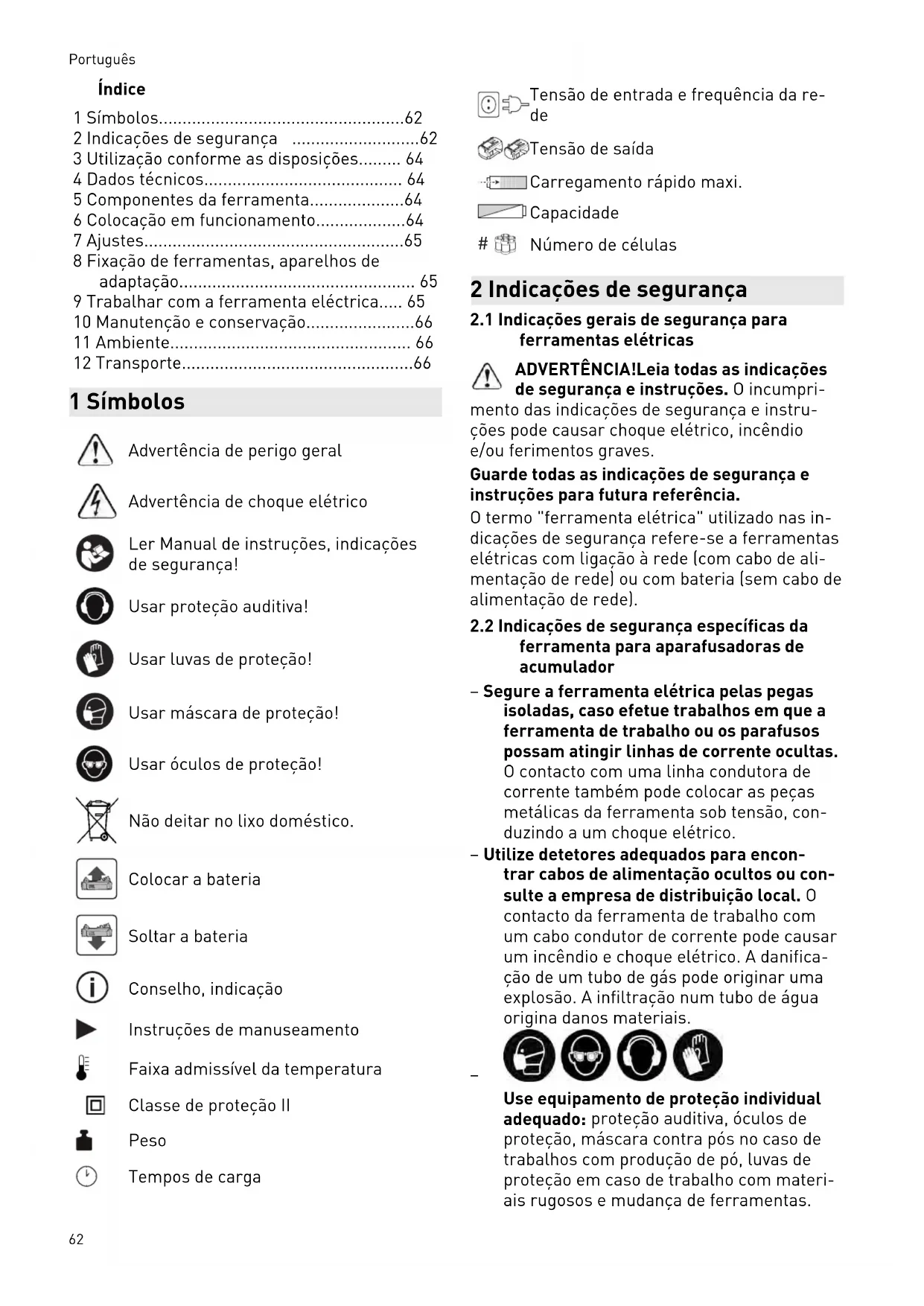

• 12 Transporte 1 Símbolos Advertência de perigo geral Advertência de choque elétrico Ler Manual de instruções, indicações de segurança! Usar proteção auditiva! Usar luvas de proteção! Usar máscara de proteção! Usar óculos de proteção! Não deitar no lixo doméstico. Colocar a bateria Soltar a bateria Conselho, indicação Instruções de manuseamento Faixa admissível da temperatura Classe de proteção II Peso Tempos de carga Tensão de entrada e frequência da re p. 66

Tensão de saída Carregamento rápido maxi. Capacidade

Número de células 2 Indicações de segurança

2.1 Indicações gerais de segurança para

ferramentas elétricas ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede).

2.2 Indicações de segurança específicas da

ferramenta para aparafusadoras de acumulador – Segure a ferramenta elétrica pelas pegas isoladas, caso efetue trabalhos em que a ferramenta de trabalho ou os parafusos possam atingir linhas de corrente ocultas. O contacto com uma linha condutora de corrente também pode colocar as peças metálicas da ferramenta sob tensão, con duzindo a um choque elétrico. – Utilize detetores adequados para encon trar cabos de alimentação ocultos ou con sulte a empresa de distribuição local. O contacto da ferramenta de trabalho com um cabo condutor de corrente pode causar um incêndio e choque elétrico. A danifica ção de um tubo de gás pode originar uma explosão. A infiltração num tubo de água origina danos materiais.

Use equipamento de proteção individual adequado: proteção auditiva, óculos de proteção, máscara contra pós no caso de trabalhos com produção de pó, luvas de proteção em caso de trabalho com materi ais rugosos e mudança de ferramentas. Português 62CUIDADO! A ferramenta elétrica pode bloquear e causar repentinamente um contragolpe! Desligar imediatamente! – Não bloquear o interruptor de ativação/ desativação permanentemente! Indicações de segurança para a utilização de brocas compridas – a) Nunca trabalhe com um número de ro tações superior ao número de rotações permitido para a broca. Em caso de núme ros de rotações superiores, a broca pode deformar-se ligeiramente, se puder rodar livremente sem contacto com a peça a tra balhar, e originar ferimentos. – b) Comece o procedimento de perfuração sempre com rotações baixas e enquanto a broca tiver contacto com a peça a traba lhar. Em caso de números de rotações su periores, a broca pode deformar-se ligeira mente, se puder rodar livremente sem con tacto com a peça a trabalhar, e originar fe rimentos. – c) Não exerça pressão excessiva e apenas no sentido longitudinal em relação à bro ca. As brocas podem deformar-se e, por is so, partir, ou levar à perda de controlo e a ferimentos.

2.3 Indicações de segurança específicas da

ferramenta para bateria e carregador – Este carregador pode ser utilizado por pes soas com faculdades físicas, sensoriais ou mentais limitadas ou com falta de experi ência e conhecimentos, desde que supervi sionadas ou que tenham recebido instru ções relativamente à utilização da ferra menta e dos perigos daí resultantes. Crian ças não podem utilizar a ferramenta, nem brincar com a mesma. – Não abrir a bateria, nem o carregador! – Proteger o carregador de peças metálicas (p. ex., limalhas metálicas) ou líquidos! – Não utilizar fontes de alimentação ou ba terias de outros fabricantes para operar a ferramenta elétrica de bateria. Não utili zar carregadores de outros fabricantes para carregar as baterias. A utilização de acessórios não previstos pelo fabricante pode causar um choque elétrico e/ou aci dentes graves. – Proteger a bateria de calor > 50 °C, p. ex., também de uma exposição prolongada ao sol e do fogo! – Nunca apagar baterias de LiIon em com bustão com água! Utilizar areia ou uma co bertura extintora de incêndios. – Verificar regularmente a ficha e o cabo, pa ra evitar qualquer perigo. Em caso de da nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda auto rizada. – Se não estiver a utilizar o carregador, retire a ficha da tomada.

2.4 Valores de emissões

Os valores determinados de acordo com62841 são tipicamente: Nível de pressão acústica L

63 dB(A) Nível de potência acústica L

74 dB(A) Incerteza K = 3 dB CUIDADO Ruído que surge ao trabalhar Perturbação da audição ► Utilizar proteção auditiva. Nível de emissão de vibrações a

(soma vetorial em três direções) e insegurança K determina dos segundo 62841: Aparafusar

Os valores de emissão indicados (vibração, ruí do) – servem de comparativo de ferramentas, – são também adequados para uma avalia ção provisória do coeficiente de vibrações e do nível de ruído durante a aplicação, – representam as aplicações principais da ferramenta elétrica. CUIDADO Os valores de emissão podem divergir dos valores apresentados. Isto depende da utili zação da ferramenta e do tipo de peça a tra balhar. ► Tem de ser avaliada a carga real durante todo o ciclo de trabalho. ► Dependendo da carga real, devem ser de terminadas medidas de segurança adequa das para a proteção do operador. Português 633 Utilização conforme as disposições Aparafusadoras de acumulador adequadas – para enroscar e apertar parafusos, – para furar em metal, madeira, plásticos e materiais semelhantes. Não se adequa para a fixação de outras ferra mentas como brocas e bits, p.ex. serras de co roa oca, hastes misturadoras, cerdas metáli cas. Carregador MXC adequado – para carregar os acumuladores referidos. – apenas para uso interior. Em caso de utilização incorrecta, a res ponsabilidade é do utilizador; de uma uti lização incorrecta também faz parte um funcio namento industrial contínuo. 4 Dados técnicos Aparafusadora de bateria TXS Voltagem do motor 10,8 V Número de rotações em vazio* 1.ª velocidade 2.ª velocidade

rpm Binário máx. Tipo de aparafusamento suave / duro 10/ 16 Nm Binário ajustável 0,3 - 3,4 Nm Fixação do porta-brocas 1 - 10 mm Diâmetro máx. de furo Madeira / metal 12 / 8 mm Fixação de ferramentas no fuso porta-brocas 1/4" Peso de acordo com EPTA-Pro cedure 01:2014 (com bateria + porta-brocas) 1,1 kg Peso com bateria + Centrotec 0,9 kg

• Dados sobre o número de rotações com a ba teria completamente carregada. Outros dados técnicos sobre o carre gador e sobre a bateria fornecida po dem ser encontrados na página 6

5 Componentes da ferramenta [1-1] Símbolo Furar [1-2] Roda de ajuste do binário [1-3] Marcação Binário/Posição do furo [1-4] Interruptor de velocidades [1-5] Interruptor de rotação para a direita/ esquerda [1-6] Interruptor de ativação/desativação [1-7] Gancho para cinto [1-8] Áreas de pega isoladas (área som breada a cinzento) [1-9] Tecla para soltar a bateria [1-11] Suporte para bits [1-10] Lâmpada LED com indicação de ca pacidade [3A] Fixação mural do carregador As figuras indicadas encontram-se no início do manual de instruções. 6 Colocação em funcionamento

6.1 Substituir o acumulador [2]

Na entrega, o acumulador está ime diatamente pronto a funcionar e pode ser carregado a qualquer momento. Parte lateral do gancho para cin

[2-1] pode ser substituída com o acumulador retirado.

6.2 Carregar o acumulador[3]

O LED [3-1] do carregador indica o respectivo estado de funcionamento do carregador. LED amarelo - Luz perma nente O carregador está operacio nal. LED verde - Piscar rápido O acumulador é carregado com corrente máxima. LED verde - Piscar lento O acumulador está carrega do a 80 % e continua a ser carregado com uma corrente reduzida. Português 64LED verde - Luz permanente O acumulador está carrega do. LED vermelho - Piscar Indicação de avaria geral, p. ex., mau contacto, curto-cir cuito, acumulador defeituo so, etc. LED vermelho - Luz perma nente Temperatura do acumulador fora dos valores limite ad missíveis (0 °C a 45 °C). 7 Ajustes CUIDADO Perigo de ferimentos ► Efetuar os ajustes apenas com a ferramen ta elétrica desligada!

7.1 Alterar sentido de rotação [1-5]

• Interruptor para a esquerda = rotação para a direita

• Interruptor para a direita = rotação para a esquerda

7.2 Mudar velocidade [1-4]

• Interruptor de velocidades para a frente (algarismo 1 visível) = 1.ª velocidade

• Interruptor de velocidades para trás (alga rismo 2 visível) = 2.ª velocidade

7.3 Ajustar o binário [1-2]

A marcação [1-3] aponta para a posição selec cionada. Furar A marcação aponta para o símbolo da bro ca [1-1] = binário máximo. Aparafusar Binário de acordo com o ajuste: Posição 1 = binário baixo Posição 12 = binário elevado 8 Fixação de ferramentas, aparelhos de adaptação ADVERTÊNCIA Perigo de ferimentos ► Antes de efetuar qualquer trabalho na fer ramenta elétrica é necessário remover a bateria da ferramenta elétrica. CUIDADO Perigo de ferimentos na ferramenta quente e afiada ► Não utilizar quaisquer ferramentas de tra balho embotadas e danificadas. ► Usar luvas de proteção. Consulte os números de encomenda dos aces sórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.de".

8.1 Porta-ferramentas CENTROTEC [4]

Mudança rápida de ferramentas com fuste CENTROTEC Fixar as ferramentas CENTROTEC ape nas no porta-ferramentas CENTROTREC.

(Acessório) Furar e aparafusar em ângulo recto relativamente à ferramenta eléctrica. O adaptador angular pode engatar em 16 posições angulares diferentes.

8.4 Fixação de ferramentas no fuso porta-

brocas [7] Os bits podem ser introduzidos directamente no encaixe de sextavado interior do fuso porta- brocas. 9 Trabalhar com a ferramenta eléctrica ADVERTÊNCIA Perigo de ferimentos ► Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalha da.

9.1 Ligar/desligar [1-6]

Premir = LIGAR, soltar = DESLIGAR Em função da pressão sobre o inter ruptor de activação/desactivação é possível controlar progressivamente o número de rotações. Português

659.2 Lâmpada LED com indicação de

capacidade A lâmpada LED [1-10] acende com o interrup tor de activação/desactivação premido [1-6]. Após largar o interruptor de activação/desacti vação [1-6] a indicação de capacidade apresen ta, durante alguns segundos, na lâmpada LED [1-10] o estado de carga do acumulador: 100%

< 15 % Recomendacao: carregar o acumulador antes de prosseguir a utilização.

[1-11] magnético, para a fixação de bits ou fixadores de bits.

9.4 Sinais de advertência

Ferramenta eléctrica desliga, indicação de ca pacidade pisca: acumulador está vazio. ► Substituir o acumulador. Ferramenta eléctrica desliga, indicação de ca pacidade não pisca: ferramenta eléctrica está sobreaquecida ou foi sobrecarregada. ► Submeter a ferramenta eléctrica a menor esforço. ► Deixar a ferramenta eléctrica arrefecer. 10 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de qualquer trabalho de manutenção e de conservação, é necessário remover sempre a bateria da ferramenta elétrica. ► Todos os trabalhos de manutenção e repa ração que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada. Serviço Após-Venda e Repara ção somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt Utilizar apenas peças sobresse lentes originais da Festool! Re ferência em: www.festool.pt EKAT
