NÁVOD K OBSLUZE TXS 2 6Plus FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny přís- lušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

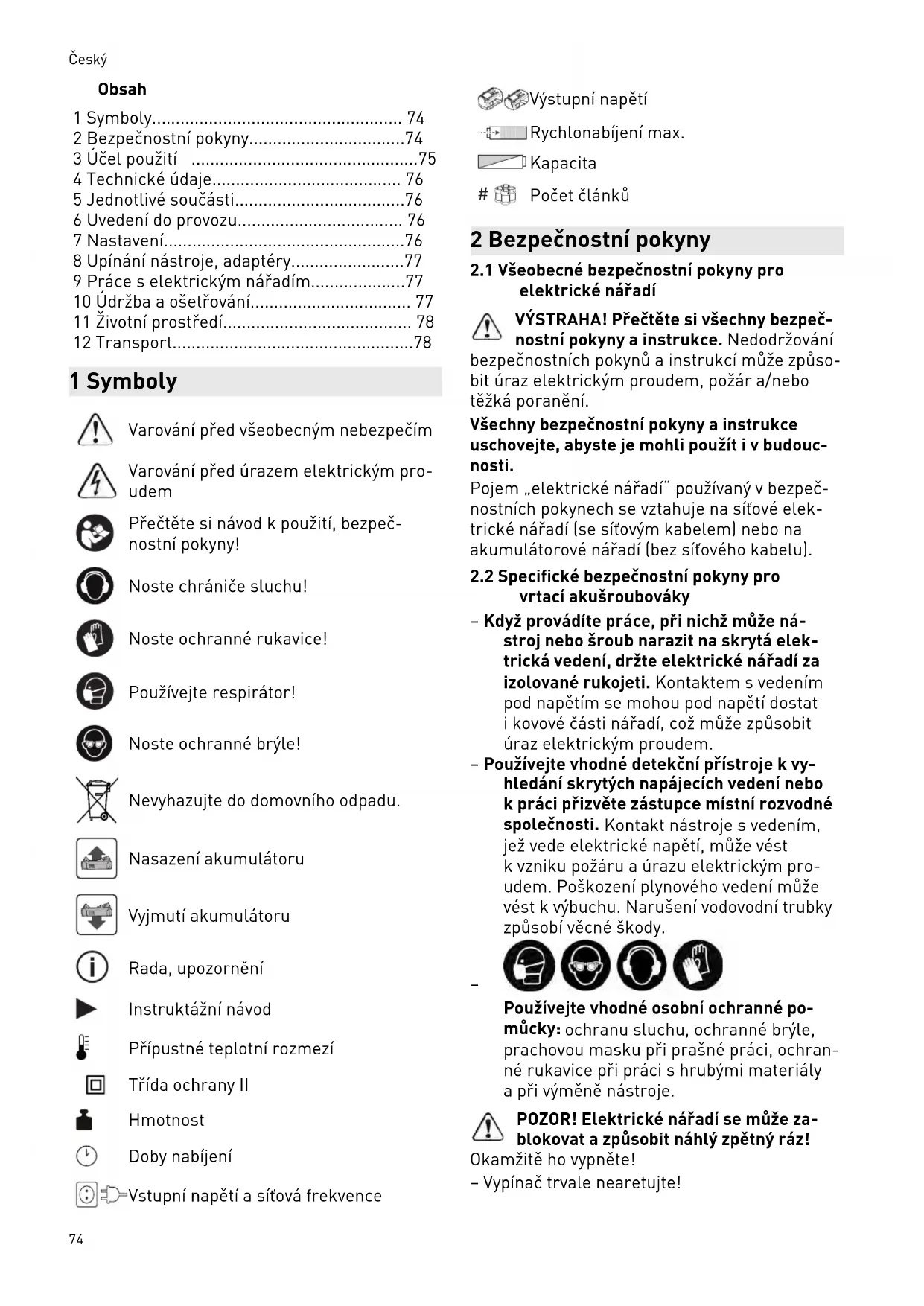

• 4 Technické údaje p. 76
• 5 Jednotlivé součásti p. 76
• 6 Uvedení do provozu p. 76
• 7 Nastavení p. 76
• 8 Upínání nástroje, adaptéry p. 77
• 9 Práce s elektrickým nářadím p. 77
• 10 Údržba a ošetřování p. 77
• 11 Životní prostředí p. 78
• 12 Transport 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Noste chrániče sluchu! Noste ochranné rukavice! Používejte respirátor! Noste ochranné brýle! Nevyhazujte do domovního odpadu. Nasazení akumulátoru Vyjmutí akumulátoru Rada, upozornění Instruktážní návod Přípustné teplotní rozmezí Třída ochrany II Hmotnost Doby nabíjení Vstupní napětí a síťová frekvence Výstupní napětí Rychlonabíjení max. Kapacita p. 78

Počet článků 2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

2.2 Specifické bezpečnostní pokyny pro

vrtací akušroubováky – Když provádíte práce, při nichž může ná stroj nebo šroub narazit na skrytá elek trická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem. – Používejte vhodné detekční přístroje k vy hledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

Používejte vhodné osobní ochranné po můcky: ochranu sluchu, ochranné brýle, prachovou masku při prašné práci, ochran né rukavice při práci s hrubými materiály a při výměně nástroje. POZOR! Elektrické nářadí se může za blokovat a způsobit náhlý zpětný ráz! Okamžitě ho vypněte! – Vypínač trvale nearetujte! Český 74Bezpečnostní pokyny při používání dlouhých vrtáků – a) V žádném případě nepracujte s vyššími otáčkami, než jsou maximálně přípustné otáčky pro vrták. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění. – b) Začínejte vždy vrtat s nízkými otáčkami, a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění. – c) Nevyvíjejte nadměrný tlak, vyvíjejte při měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

2.3 Specifické bezpečnostní pokyny pro

akumulátor a nabíječku – Tuto nabíječku mohou používat osoby se sníženými fyzickými, smyslovými či mentál ními schopnostmi nebo s nedostatkem zku šeností a vědomostí pouze pod dohledem, nebo pokud byly instruovány ohledně bez pečného použití nářadí a chápou hrozící ne bezpečí. Děti nesmí toto nářadí používat nebo si s ním hrát. – Akumulátor a nabíječku neotvírejte! – Chraňte nabíječku před kovovými částicemi (např. kovovými šponami) nebo kapalinami! – K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumu látoru nepoužívejte žádné cizí nabíječky. Používání příslušenství neschváleného vý robcem může vést k elektrickému úrazu a/ nebo těžkému poranění. – Akumulátor chraňte před horkem > 50 °C, např. také před trvalým slunečním zářením a ohněm! – Hořící lithium-iontové akumulátory nikdy nehaste vodou! Použijte písek nebo hasicí deku. – Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poško zení je nechte vyměnit výhradně v autorizo vaném zákaznickém servisu. – Pokud nabíječku nepoužíváte, vytáhněte zá strčku ze síťové zásuvky.

Hodnoty zjištěné podle 62841 představují typic ky: Hladina akustického tlaku L

UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte ochranu sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) a nejistota K zjištěné podle 62841: Šroubování

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití ná řadí, – vztahují se k hlavním druhům použití elek trického nářadí. UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku. ► Je nutné posoudit skutečné zatížení během celého provozního cyklu. ► V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Účel použití Vrtací akušroubovák je vhodný – pro zašroubovávání a utahování šroubů, – pro vrtání do kovu, dřeva, plastů a podob ných materiálů. Není určen pro upínání jiných nástrojů než vrtá ků a bitů, např. pilových děrovek, míchacích metel, kovových kartáčů. Nabíječka MXC je vhodná – pro nabíjení uvedených akumulátorů, – pouze pro použití ve vnitřním prostředí. Při použití v rozporu s určeným účelem nese odpovědnost uživatel; patří sem ta ké nepřetržitý průmyslový provoz. Český 754 Technické údaje Akušroubovák TXS Napětí motoru 10,8 V Volnoběžné otáčky*

Max. krouticí moment Měkký/tuhý šroubový spoj 10/16 Nm Nastavitelný krouticí moment 0,3–3,4 Nm Upínací rozsah sklíčidla 1–10 mm Průměr vrtání max. Dřevo/kov 12/8 mm Upnutí nástroje ve vrtacím vř etenu 1/4’’ Hmotnost podle EPTA-Proce dure 01:2014 (s akumulátorem a sklíčidlem) 1,1 kg Hmotnost s akumulátorem a Centrotec 0,9 kg

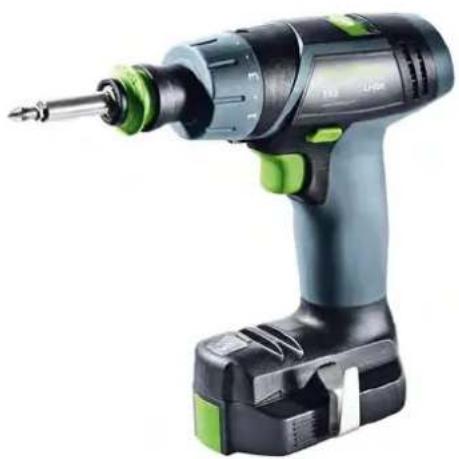

• Údaje ohledně otáček jsou s plně nabitým akumulátorem. Další technické údaje k nabíječce a dodanému akumulátoru jsou uvede né na straně 6. 5 Jednotlivé součásti [1-1] Symbol vrtání [1-2] Kolečko pro nastavení krouticího mo mentu [1-3] Značka krouticího momentu/polohy pro vrtání [1-4] Přepínač stupňů [1-5] Přepínač pravého/levého chodu [1-6] Vypínač [1-7] Spona na opasek [1-8] Izolované plochy pro uchopení (oblast vyznačená šedou barvou) [1-9] Tlačítko pro uvolnění akumulátoru [1-11] Zásobník bitů [1-10] LED světlo s ukazatelem kapacity [3A] Upevnění nabíječky na stěnu Uvedené obrázky se nacházejí na začátku návo du k použití. 6 Uvedení do provozu

6.1 Výměna akumulátoru [2]

Akumulátor je při dodání ihned při pravený k použití a lze ho kdykoli na bíjet. Stranu spony na opasek [2-1] lze změnit při vyjmutém akumulátoru.

6.2 Nabíjení akumulátoru [3]

LED [3-1] nabíječky indikuje příslušný provozní stav nabíječky. LED žlutá - svítí trvale Nabíječka je připravená k provozu. LED zelená - rychle bliká Akumulátor se nabíjí maxi málním proudem. LED zelená - pomalu bliká Akumulátor je nabitý na 80 % a nabíjí se dále omezeným proudem. LED zelená - svítí trvale Akumulátor je nabitý. LED červená - bliká Indikace obecné chyby, např. nedokonalý kontakt, zkrat, vadný akumulátor atd. LED červená - svítí trvale Teplota akumulátoru je mimo přípustné mezní hod noty (0 °C až 45 °C). 7 Nastavení UPOZORNĚNÍ Nebezpečí poranění ► Nastavení provádějte pouze při vypnutém elektrickém nářadí!

7.1 Změna směru otáčení

• Přepínač doleva = chod vpravo

• Přepínač doprava = chod vlevo

[1-4] Přepínač rychlostí přepínejte pouze při vypnutém nářadí. Jinak hrozí ne bezpečí poškození převodovky. Český 76• Přepínač rychlostí dopředu (je vidět číslice

• Přepínač rychlostí dozadu (je vidět číslice 2) = 2. rychlost

7.3 Nastavení krouticího momentu [1-2]

Značka [1-3] ukazuje na zvolenou polohu. Vrtání Značka ukazuje na symbol vrtání [1-1] = maxi mální krouticí moment. Šroubování Krouticí moment podle nastavení: Poloha 1 = nízký krouticí moment Poloha 12 = vysoký krouticí moment 8 Upínání nástroje, adaptéry VAROVÁNÍ Nebezpečí poranění ► Před prací na elektrickém nářadí z něj vy jměte akumulátor. UPOZORNĚNÍ Nebezpečí poranění o horký a ostrý nástroj ► Nepoužívejte tupé a vadné nástroje. ► Noste ochranné rukavice. Objednací čísla příslušenství a nářadí vyhledejte prosím ve svém katalogu Festool nebo na inter netu na „www.festool.cz“.

8.1 Sklíčidlo CENTROTEC

[4] Rychlá výměna nástrojů se stopkou CENTRO TEC Nástroje CENTROTEC upínejte pouze do sklíčidla CENTROTEC.

8.2 Sklíčidlo BF-FX 10 [5]

Pro upínání vrtáků a bitů s max. průměrem stopky 10 mm. Nástroj upněte do sklíčidla vystředěně.

8.3 Úhlový nástavec XS-AS

[6] Příslušenství pro vrtání a šroubování v pravém úhlu k elektrickému nářadí. Úhlový nástavec může zaskočit v 16 různých nastaveních úhlu.

8.4 Upnutí nástroje ve vrtacím vřetenu [7]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu. 9 Práce s elektrickým nářadím VAROVÁNÍ Nebezpečí poranění ► Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.

9.1 Zapnutí/vypnutí [1-6]

Stisknutí = zap, uvolnění = vyp Tlakem na spínač zap/vyp lze plynule regulovat otáčky.

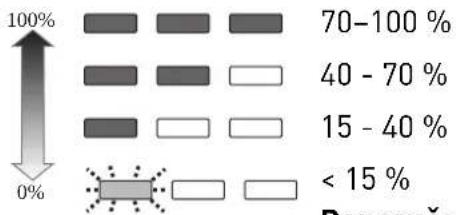

9.2 LED světlo s ukazatelem kapacity

Kontrolka LED [1-10] svítí při stisknutém spí nači ZAP/VYP [1-6]. Po uvolnění vypínače [1-6] ukáže ukazatel ka pacity na několik sekund na LED světle [1-10] stav nabití akumulátoru: 100%

< 15 % Doporučeni: před dalším používáním akumulátor nabijte.

9.3 Zásobník bitů[1-11]

Magnetický, pro uložení bitů nebo držáků bitů.

9.4 Výstražné signály

Elektrické nářadí se vypne, ukazatel kapacity bliká: vybitý akumulátor. ► Vyměňte akumulátor. Elektrické nářadí se vypne, ukazatel kapacity nebliká: elektrické nářadí je přehřáté nebo pře tížené. ► Snižte zatížení elektrického nářadí. ► Nechte elektrické nářadí vychladnout. 10 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor. ► Všechny práce údržby a opravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. Český 77Servis a opravy smí provádět pouze výrobce nebo servisní díl ny. Nejbližší adresu najdete na: www.festool.cz/sluzby Používejte jen originální ná hradní díly Festool! Obj. č. na: www.festool.cz/sluzby EKAT

Dodržujte následující pokyny – Udržujte větrací otvory na elektrickém ná řadí volné a čisté, aby bylo zajištěno chlaze ní. – Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté. Pokyny pro akumulátory – Skladujte na suchém a chladném místě při teplotě od 5 °C do 25 °C. – Chraňte akumulátory před vlhkem, vodou a horkem. – Nenechávejte vybité akumulátory v nabíječ ce déle než cca měsíc, pokud je nabíječka odpojená ze sítě. Nebezpečí hlubokého vy bití! – Pokud budou lithium-iontové akumulátory uskladněny delší dobu bez používání, je tře ba je nabít na 40 % kapacity (doba nabíjení cca 15 min). – Pro zabránění zkratu by se měl akumulátor uchovávat v obalu, který je součástí dodáv ky. 11 Životní prostředí Nářadí nevyhazujte do domovního odpa du! Zařízení, příslušenství a obaly ode vzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACh: www.festool.com/reach 12 Transport Obsažené lithium-iontové akumulátory podlé hají požadavkům právních předpisů ohledně přepravy nebezpečných látek. Uživatel se musí před přepravou informovat o místních předpi sech. Při přepravě třetími osobami (např. letec ké přepravě nebo spedicí) je nutné dodržovat zvláštní požadavky. V tom přípradě je při přípra vě zásilky nutné přizvat odborníka na nebezpeč né náklady. Akumulátor zasílejte pouze tehdy, pokud není poškozený. Při zasílání dodržujte místní předpisy. Dodržujte prosím případné dal ší národní předpisy. Český 78Spis treści 1 Symbole.....................................................79 2 Uwagi dotyczące bezpieczeństwa............. 79 3 Użycie zgodne z przeznaczeniem..............81 4 Dane techniczne
