TXS 2 6Plus - Boremaskine FESTOOL - Gratis brugsanvisning og manual

Produkttype	Trådløs boremaskine/skruemaskine
Mærke	Festool
Model	TXS 2 6Plus
Motorens spænding	10,8 V
Tomgangshastighed	1. gear: 0 – 430 omdr./min 2. gear: 0 – 1300 omdr./min
Maksimalt moment	Skruning blødt/hårdt underlag: 10/16 Nm
Indstilleligt moment	0,3 – 3,4 Nm (12 positioner)
Patronkapacitet	1 – 10 mm
Maks. borediameter	Træ: 12 mm Metal: 8 mm
Værktøjsholder	1/4" i borepatronen
Vægt (EPTA 01:2014)	1,1 kg (med batteri + borepatron) 0,9 kg (med batteri + Centrotec)
Strømforsyning	Li-ion batteri 10,8 V
Lader	MXC, til indendørs brug
Vigtigste funktioner	Skruning, boring, momentindstilling, 2-gears vælger, variabel hastighed, LED-lampe med kapacitetsindikator, magnetisk bitsholder, bælteklips
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, rene kontakter, opbevares tørt og køligt (5 °C – 25 °C), lad ikke batterier stå afladede i længere tid
Sikkerhed	Læs instruktioner, brug høreværn/øjenværn/åndedrætsværn/handsker, brug isolerede håndtag, bloker ikke kontakten
Reservedele og reparationsmuligheder	Brug kun originale Festool-reservedele. Autoriseret service. Ref. på www.festool.dk/services
Generelle oplysninger	Producent: Festool GmbH, Tyskland. Apparat klasse II. Må ikke smides ud med husholdningsaffald.

Ofte stillede spørgsmål - TXS 2 6Plus FESTOOL

Hvordan ændrer jeg rotationshastigheden?

Brug hastighedsvælgeren [1-4] på toppen af apparatet. Skub den fremad for 1. gear (0-430 omdr./min) eller bagud for 2. gear (0-1300 omdr./min). Foretag kun denne indstilling, når værktøjet er standset.

Hvordan indstiller jeg skruemomentet?

Drej på momentringen [1-2] for at vælge en af de 12 positioner (fra 1 til 12). Mærket [1-3] angiver den valgte position. Til boring skal du placere mærket over for boremaskinsymbolet [1-1] for at opnå maksimalt moment.

Hvordan oplader jeg batteriet?

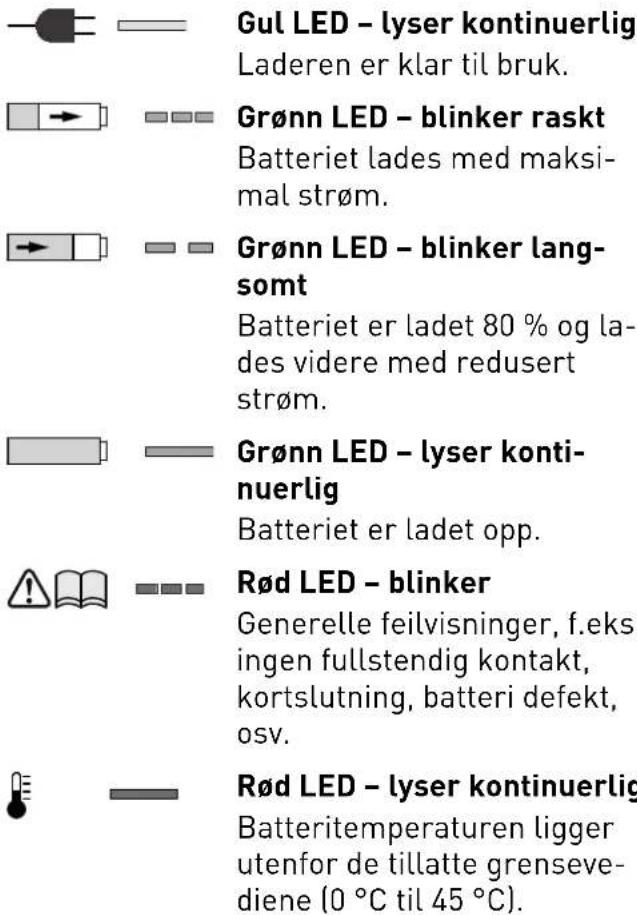

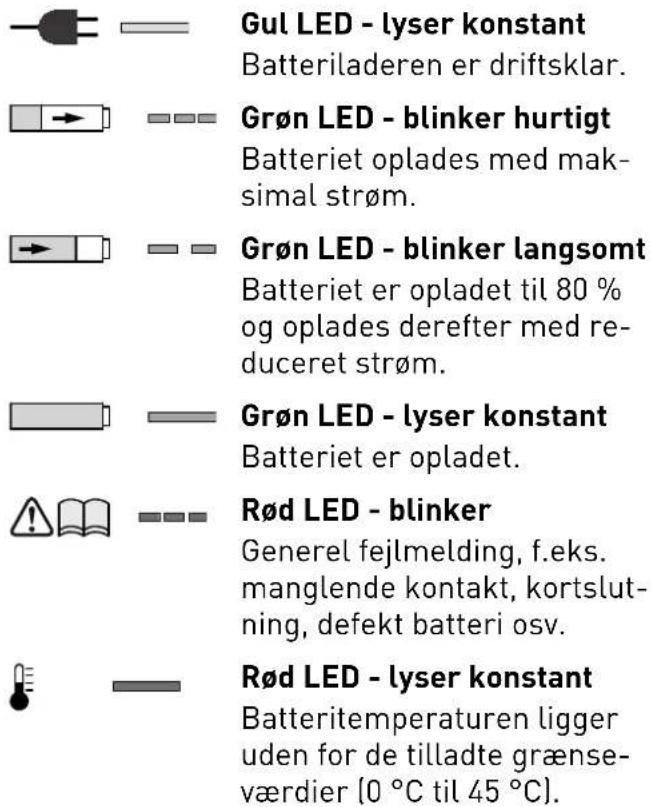

Sæt batteriet i MXC-laderen [3]. LED'en [3-1] viser status: fast gul = lader klar, hurtigt blinkende grøn = hurtig opladning, langsomt blinkende grøn = 80% opladet, fast grøn = batteri fuldt opladet. Overhold den tilladte temperatur (0 °C til 45 °C).

Hvad skal jeg gøre, hvis LED-lampen blinker?

Hvis apparatet stopper, og kapacitetsindikatoren blinker, er batteriet tomt: Oplad det. Hvis indikatoren ikke blinker, er værktøjet overophedet eller overbelastet: Reducer belastningen og lad apparatet køle af.

Hvordan bruger jeg vinkelgearet XS-AS?

Vinkelgearet (tilbehør) gør det muligt at bore og skrue i rette vinkler. Monter det på borepatronen. Det kan indstilles i 16 forskellige vinkelpositioner for at tilpasse sig dit arbejde.

Hvad er de maksimale borediametre?

Den maksimale borediameter er 12 mm i træ og 8 mm i metal. Børst bor af passende dimensioner.

Hvordan rengør og vedligeholder jeg apparatet?

Før vedligeholdelse skal batteriet fjernes. Hold ventilationsåbningerne rene og uhindrede. Rengør kontakterne på værktøjet, laderen og batteriet. Opbevar på et tørt og køligt sted (5 °C til 25 °C).

Kan jeg bruge batterier fra andre mærker?

Nej, brug kun Festool-batterier designet til dette apparat. Brug af batterier fra andre producenter kan forårsage elektrisk stød og alvorlige ulykker.

Hvordan opbevarer jeg batteriet, når jeg ikke bruger det?

Ved længere opbevaring skal batteriet oplades til 40 % kapacitet (ca. 15 min opladning). Opbevar det tørt, køligt og beskyttet mod fugt, helst i original emballage for at undgå kortslutning.

Hvor finder jeg originale reservedele?

Originale Festool-reservedele fås på www.festool.dk/services eller hos en autoriseret serviceværksted. Brug kun originale dele for at sikre sikkerhed og ydeevne.

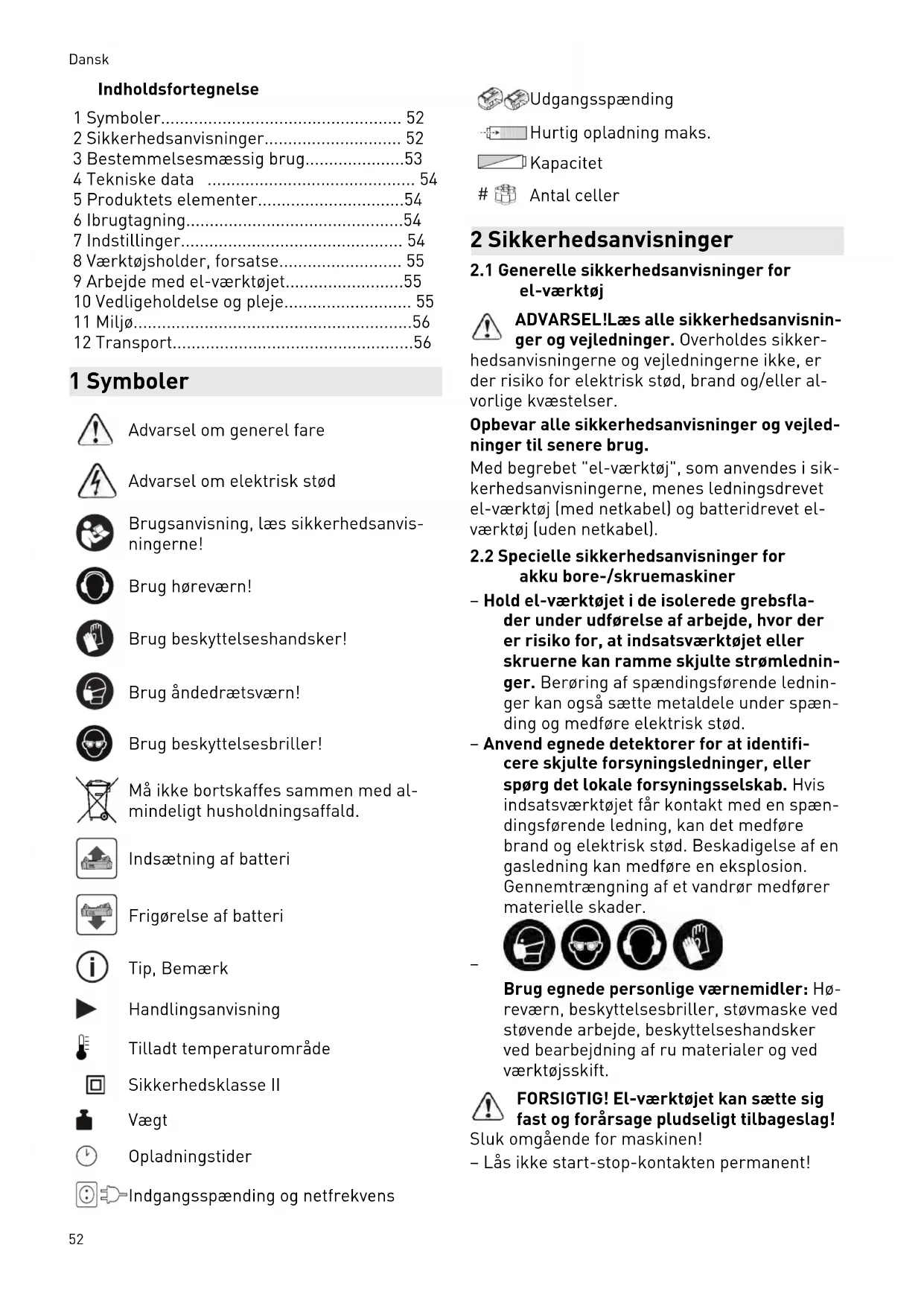

BRUGSANVISNING TXS 2 6Plus FESTOOL

2 Säkerhetsanvisningar

1 Symboler.... 52
2 Sikkerhedsanvisninger.... 52
3 Bestemmelsesmæssig brug....53
4 Tekniske data 54
5 Produktets elementer....54
6 Ibrugtagning....54
7 Indstillinger.... 54
8 Værktøjsholder, forsatse.... 55
9 Arbejde med el-værktøjet....55
10 Vedligeholdelse og pleje.... 55
11 Miljø....56
12 Transport....56

1 Symboler

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvis- ningerne!

Brug høreværn!

Brug beskyttelseshandsker!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med al- mindeligt husholdningsaffald.

Indsætning af batteri

Frigørelse af batteri

Tip, Bemærk

Handlingsanvisning

Indgangsspænding og netfrekvens

Udgangsspænding

Hurtig opladning maks.

Kapacitet

Antal celler

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL!Læs alle sikkerhedsanvisninger og vejledninger. Overholdes sikker-

hedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "el-værktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (uden netkabel).

2.2 Specielle sikkerhedsanvisninger for akku bore-/skruemaskiner

• Hold el-værktøjet i de isolerede grebsflader under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet eller skruerne kan ramme skjulte strømledninger. Berøring af spændingsførende ledninger kan også sætte metaldele under spænding og medføre elektrisk stød.
• Anvend egnede detektorer for at identificere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis indsatsværktøjet får kontakt med en spændingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.

Brug egnede personlige værnemidler: Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved bearbejdning af ru materialer og ved værktøjsskift.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag!

Sikkerhedsanvisninger for brug af lange bor

• a) Arbejd under ingen omstændigheder med et højere omdrejningstal end borets maksimalt tilladte omdrejningstal ved højere omdrejningstal kan boret let blive bøjet og forårsage personskader, hvis det kan rotere frit uden kontakt med emnet.
• b) Begynd altid borearbejdet med et lavt omdrejningstal, og mens boret har kontakt med emnet. Ved højere omdrejningstal kan boret bøje sig og forårsage personskader, hvis det roterer frit uden kontakt med emnet.
• c) Udøv ikke et for hårdt tryk på boret og kun i borets længderetning. Bor kan blive bøjet og brække eller medføre tab af kontrol og derved resultere i personskader.

• Denne lader kan anvendes af personer med nedsat fysisk, sensorisk eller mental funktionsevne eller manglende erfaringer og vi den, hvis de er under opsyn eller er instrueret i sikker brug af apparatet og forstår de deraf følgende risici. Børn må ikke bruge eller lege med apparatet.
• Batteri og lader må ikke åbnes!
• Beskyt laderen mod metaldele (f.eks. metalspåner) eller væske!
• Brug ikke strømforsyninger eller batterier fra andre leverandører til at drive akku-el-værktøjet. Brug ikke ladere fra andre leverandører til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

• Beskyt batteriet mod varme > 50 °C, f.eks. også mod vedvarende solindstråling og brand!
• Sluk aldrig brændende lithium-ion-batterier med vand! Anvend sand eller brandslu-kningstæppe.
• Kontroller regelmæssigt stik og kabel for at undgå risici. Ved beskadigelse må de kun udskiftes på et autoriseret serviceværksted.
• Træk stikket ud af stikkontakten, når opla- deren ikke bruges.

2.4 Emissionsværdier

Værdierne, som er fundet i henhold til 62841 er typisk:

Lydtrykniveau L

$$ _ {P A} = 6 3 \mathrm{dB(A)} $$

Lydeffekt L

$$ _ {W A} = 7 4 \mathrm{dB(A)} $$

Usikkerhed K = 3 dB

RSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

▶ Brug høreværn.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K målt iht. 62841:

Skruning

$$ a _ {h} = < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Boring i metal

$$ a _ {h} = 3, 0 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivne emissionsværdier (vibration, støj)

• bruges til sammenligning af maskiner,
• men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug
• og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes.

Der skal tages højde for den faktiske belastning i hele driftscyklussen.
- Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig brug

Akku bore-skruemaskine velegnet

• til iskruning og fastskruning af skruer.
• til boring i metal, træ, kunststoffer og lignende materialer.

Ikke beregnet til fastspænding af andet værktøj end bor og bit, f.eks. hulsave, rørestave, stål-børster.

Oplader MXC velegnet

• til opladning af det nævnte batteri.
• kun til indendørs brug.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren; herunder også

kontinuerlig drift i industrien.

4 Tekniske data

Akku bore-/skruemaskine TXS
Motorspænding 10,8 V
Omdrejninger i tomgang*1. gear2. gear	0-430 ^o/min 0-1300 ^o/min
Maks. drejningsmomentblød/hård skrueopgave 10/16 Nm
Indstilling af drejningsmoment 0,3-3,4 Nm
Borepatronens spændvidde 1-10 mm
Bordiameter maks.træ/metal 12/8 mm
Værktøjsholder i borespindel 1/4''
Vægt iht. EPTA-procedure01:2014 (med batteri + borepa-tron)	1,1 kg
Vægt med batteri + Centrotec 0,9 kg

* Omdrejningstal baseret på fuldt opladet batteri.

Flere tekniske data på laderen og det medleverede batteri findes på side 6.

[1-1]	Symbol for boring
[1-2]	Indstillingshjul til drejningsmoment
[1-3]	Markering for drejningsmoment/borestilling
[1-4]	Gearkontakt
[1-5]	Kontakt til højre-/venstreløb
[1-6]	Start-stop-kontakt
[1-7]	Bælteclips
[1-8]	Isolerede greb (gråt område)
[1-9]	Knap til frigørelse af batteriet
[1-11]	Bitsdepot
[1-10]	LED-lampe med kapacitetsindikator
[3A]	Vægmontering af batterilader

De angivne illustrationer findes i tillægget til brugsanvisningen.

6 Ibrugtagning

6.1 Udskiftning af batteri [2]

Batteriet er klar til brug ved levering og kan oplades til enhver tid.

Bælteclipsens side [2-1] kan skiftes, när batteriet er fjernet.

6.2 Opladning af batteri[3]

Batteriladerens LED [3-1] viser apparatets aktuelle driftstilstand.

7 Indstillinger

FORSIGTIG

Risiko for personskader

- Indstillinger kan kun foretages, när elværktøjet er slukket!

7.1 AEndring af omdrejningsretning [1-5]

• Kontakt til venstre = højreløb
• Kontakt til højre = venstreløb
  • Gearvælger frem (1-tal ses) = 1. gear
  • Gearvælger tilbage (2-tal ses) = 2. gear

7.2 Gearskift [1-4]

7.3 Indstilling af drejningsmoment [1-2]

Markeringen [1-3] viser den valgte indstilling.

Boring

Markeringen peger på borsymbolet [1-1] = maksimalt drejningsmoment.

Skruning

Drejningsmoment iht. indstilling:

Position 1 = lavt drejningsmoment

Position 12 = højt drejningsmoment

8 Værktøjsholder, forsatse

ADVARSEL

Risiko for personskader

Tag batteriet af før alt arbejde på el-værktøjet.

RSIGTIG

Risiko for kvæstelser på grund af varmt og skarpt værktøj

• Brug ikke sløve eller defekte indsatsværktøjer.
  ▶ Brug beskyttelseshandsker.

Artikelnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under "www.festool.dk".

8.1 CENTROTEC-værktøjspatron [4]

Hurtigt skift af værktøjer med CENTROTECSkaft

Spænd kun CENTROTEC-værktøjer op i CENTROTREC-værktøjspatroner.

8.2 Borepatron BF-FX10 [5]

Til opspænding af bor og bits med en maks. skaftdiameter på 10 mm.

Spænd værktøj op midt i borepatronen.

8.3 Vinkelforsats XS-AS [6]

(Tilbehør) Boring og skruning i en ret vinkel i forhold til el-værktøjet.

Vinkelforsatsen kan fastgøres i 16 forskellige vinkelindstillinger.

8.4 Værktøjsholder i borespindel [7]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

9 Arbejde med el-værktøjet

ADVARSEL

Risiko for kvæstelser

- Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

9.1 Tænd/sluk [1-6]

Tryk = TÆND, slip = SLUK

Omdrejningstallet kan reguleres trinløst alt efter trykket på tænd/slukknappen.

LED-lampen [1-10] lyser, när tænd/sluk-knappen [1-6] er trykket ind.

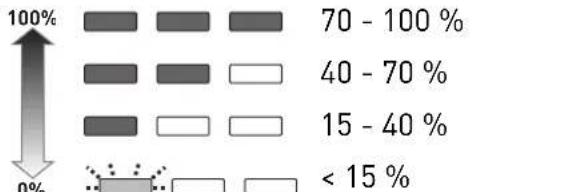

Når du slipper start-stop-kontakten [1-6], viser kapacitetsindikatoren batteriets ladetilstand i nogle sekunder ved hjælp af LED-lampen [1-10]:

Anbefaling: Oplad batteriet, før det bruges igenn.

9.3 Bitdepot [1-11]

Magnetisk, til opbevaring af bits og bitholdere.

9.4 Advarselssignaler

El-værktøjet slukkes, kapacitetindikatoren blinker: Batteriet er tomt.

▶ Skift batteriet.

El-værktøjet slukkes, kapacitetsindikatoren blinker ikke: El-værktøjet er overophedet eller overbelastet.

▶ Belast el-værktøjet mindre.
▶ Lad el-værktøjet afkøle.

10 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Tag altid batteriet ud af el-værktøjet før vedligeholdelses- og servicearbejde.
▶ Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Nærme- ste adresse findes på: www.festool.dk/service

Brug kun originale Festool-re- servedele! Artikelnr. findes på: www.festool.dk/service

regler følges. Overhold eventuelle videregående nationale forskrifter.

Følg følgende anvisninger

• Sørg for at holde ventilationsåbningerne på el-værktøjet frie og rene, så kølingen fungerer.
• Hold kontakterne på el-værktøjet, batteri-laderen og batteriet rene.

Anvisninger om batterier

• Opbevar batterier tørt og køligt ved en temperatur på 5 °C til 25 °C.
• Beskyt batterier mod fugt, vand og høje temperaturer.
• Tomme batterier bør ikke sidde længere i laderen end ca. en måned, när laderen ikke er tilsluttet. Risiko for fuld afladning!
• Hvis Li-ion-batterier opbevares i længere tid uden at blive brugt, skal de være opladet med 40 % kapacitet (ca. 15 minutters opladning).
• For at undgå kortslutninger skal batteriet opbevares i den medleverede emballage.

11 Miljø

Apparatet må ikke bortskaffes med al- mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH: www.festool.com/reach

12 Transport

De medfølgende Li-ion batterier er underlagt kravene i loven om farligt gods. Før transport skal brugeren gøre sig bekendt med de lokale regler. Ved forsendelse med tredjemand (f.eks.: lufttransport eller spedition) gælder der særlige krav. Her skal man rådgive sig hos en ekspert i farligt gods ved forberedelse af forsendelsen. Et batteri må kun sendes, hvis det er ubeskadiget. Ved forsendelse skal de lokale
