Producttype	Draadloze boormachine en schroevendraaier
Merk	Festool
Model	TXS 2 6Plus
Motorspanning	10,8 V
Onbelaste rotatiesnelheid	1e versnelling: 0 – 430 omw/min 2e versnelling: 0 – 1300 omw/min
Maximaal koppel	Schroeven zacht/hard: 10/16 Nm
Instelbaar koppel	0,3 – 3,4 Nm (12 standen)
Boorkopcapaciteit	1 – 10 mm
Max. boordiameter	Hout: 12 mm Metaal: 8 mm
Gereedschapshouder	1/4" in de boorspil
Gewicht (EPTA 01:2014)	1,1 kg (met accu + boorkop) 0,9 kg (met accu + Centrotec)
Voeding	Li-ion accu 10,8 V
Lader	MXC, voor gebruik binnenshuis
Hoofdfuncties	Schroeven, boren, koppelinstelling, 2-versnellingskeuzeschakelaar, zachte start/stop, LED-lamp met capaciteitsindicator, magnetische bit-houder, riemclip
Onderhoud en reiniging	Ventilatieopeningen reinigen, contacten schoon, droog en koel bewaren (5 °C – 25 °C), batterijen niet lang leeg laten staan
Veiligheid	Lees de instructies, draag gehoor-/oog-/ademhalingsbescherming/handschoenen, gebruik geïsoleerde handgrepen, schakelaar niet blokkeren
Reserveonderdelen en repareerbaarheid	Gebruik alleen originele Festool-onderdelen. Erkende after-sales service. Ref. op www.festool.nl/services
Algemene informatie	Fabrikant: Festool GmbH, Duitsland. Apparaat klasse II. Niet weggooien met het huishoudelijk afval.

Veelgestelde vragen - TXS 2 6Plus FESTOOL

Hoe verander ik de rotatiesnelheid?

Gebruik de snelheidskiezer [1-4] aan de bovenkant van het apparaat. Schuif het naar voren voor de 1e versnelling (0-430 omw/min) of naar achteren voor de 2e versnelling (0-1300 omw/min). Voer deze aanpassing alleen uit wanneer het gereedschap stilstaat.

Hoe stel ik het schroefkoppel in?

Draai aan de koppelknop [1-2] om een van de 12 standen (1 tot 12) te selecteren. De markering [1-3] geeft de gekozen stand aan. Voor boren plaatst u de markering tegenover het boorsymbool [1-1] voor maximaal koppel.

Hoe laad ik de accu op?

Plaats de accu in de MXC-lader [3]. De LED [3-1] geeft de status aan: geel continu = lader gereed, snel knipperend groen = snel opladen, langzaam knipperend groen = 80% opgeladen, groen continu = accu vol. Houd u aan het toegestane temperatuurbereik (0 °C tot 45 °C).

Wat moet ik doen als de LED-lamp knippert?

Als het apparaat stopt en de capaciteitsweergave knippert, is de accu leeg: laad hem op. Als de weergave niet knippert, is het gereedschap oververhit of overbelast: verminder de belasting en laat het apparaat afkoelen.

Hoe gebruik ik de hoekoverbrenging XS-AS?

De hoekoverbrenging (accessoire) maakt boren en schroeven in een rechte hoek mogelijk. Bevestig het op de boorspil. Het kan in 16 verschillende hoekstanden worden ingesteld om zich aan te passen aan uw werk.

Wat zijn de maximale boordiameters?

De maximale boordiameter is 12 mm in hout en 8 mm in metaal. Gebruik boren die geschikt zijn voor deze afmetingen.

Hoe reinig en onderhoud ik het apparaat?

Verwijder voor onderhoud de accu. Houd de ventilatieopeningen schoon en vrij. Reinig de contacten van het gereedschap, de lader en de accu. Bewaar op een droge en koele plaats (5 °C tot 25 °C).

Kan ik accu's van andere merken gebruiken?

Nee, gebruik alleen Festool-accu's die voor dit apparaat zijn ontworpen. Het gebruik van accu's van andere fabrikanten kan elektrische schokken en ernstige ongelukken veroorzaken.

Hoe bewaar ik de accu als ik hem niet gebruik?

Laad de accu voor langdurige opslag op tot 40% van zijn capaciteit (ongeveer 15 minuten opladen). Bewaar hem op een droge, koele plaats, uit de buurt van vocht, idealiter in de originele verpakking om kortsluiting te voorkomen.

Waar vind ik originele reserveonderdelen?

Originele Festool-reserveonderdelen zijn verkrijgbaar op de website www.festool.nl/services of bij een erkende servicewerkplaats. Gebruik alleen originele onderdelen om de veiligheid en prestaties te garanderen.

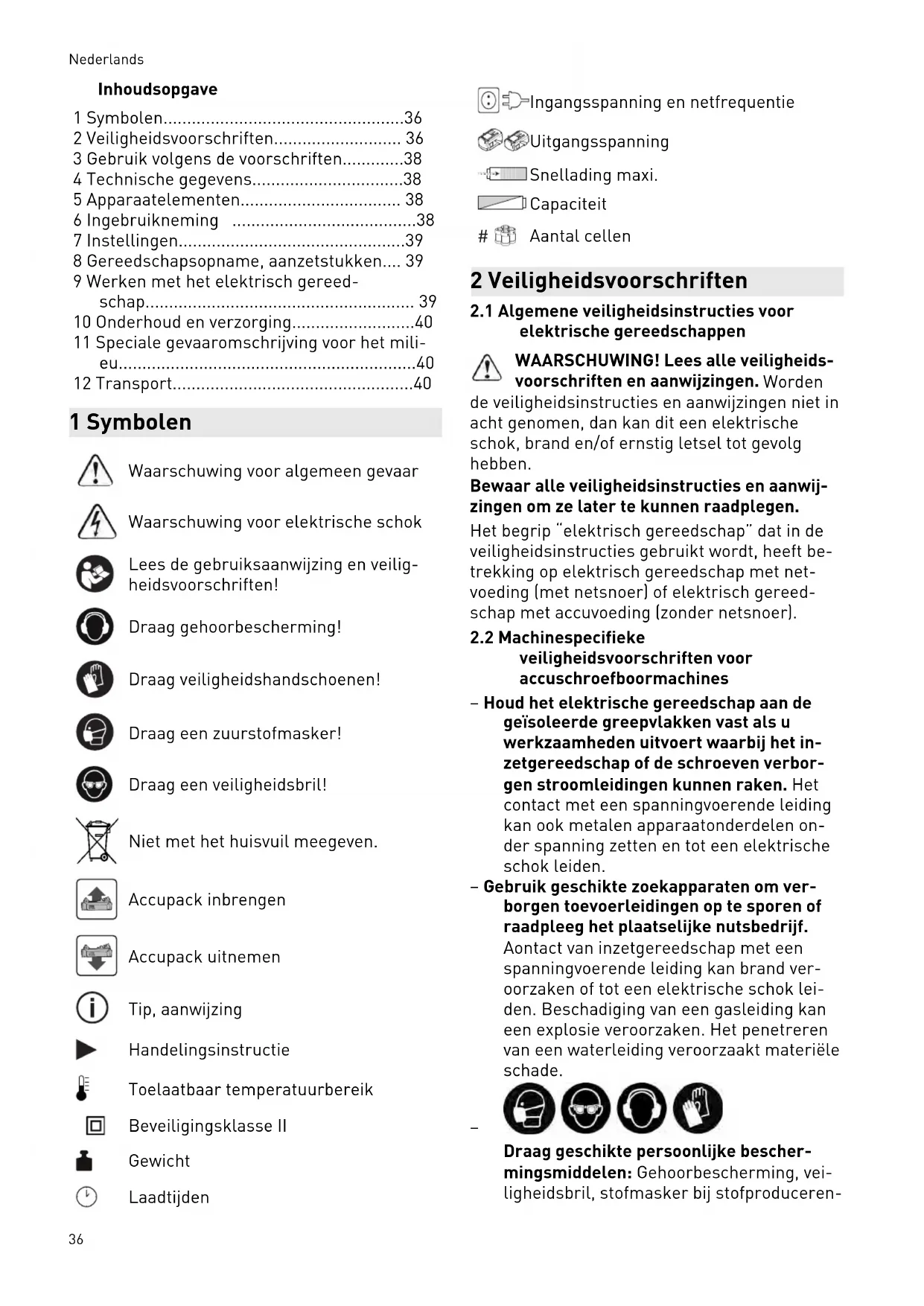

GEBRUIKSAANWIJZING TXS 2 6Plus FESTOOL

1 Symbolen....36
2 Veiligheidsvoorschriften.... 36
3 Gebruik volgens de voorschriften......38
4 Technische gegevens....38
5 Apparaatelementen.... 38
6 Ingebruikneming 38
7 Instellingen....39
8 Gereedschapsopname, aanzetstukken.... 39
9 Werken met het elektrisch gereedschap.... 39
10 Onderhoud en verzorging....40
11 Speciale gevaaromschrijving voor het milieu....40
12 Transport....40

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Accupack inbrengen

Accupack uitnemen

Tip, aanwijzing

Handelingsinstructie

Toelaatbaar temperatuurbereik

Beveiligingsklasse II

Gewicht

Laadtijden

Ingangsspanning en netfrequentie

Uitgangsspanning

Snellading maxi.

Capaciteit

# Aantal cellen

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften voor accuschroefboormachines

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen kunnen raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschikte zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproduceren-

de werkzaamheden, veiligheidshandschoenen bij het bewerken van ruwe materialen en bij de vervanging van het gereedschap.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag

veroorzaken! Direct uitschakelen!

- Aan-/uit-schakelaar niet continu vergren- delen!

Veiligheidsinstructie bij gebruik van lange bo- ren

• a) Werk in geen geval met een hoger toerental dan het voor de boor toegestane toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
• b) Begin het boren altijd met een laag toerental terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
• c) Oefen geen overmatige druk uit en alleen in de lengterichting tot de boor. Bo-ren kunnen verbuigen en daardoor breken of tot controleverlies en letsel leiden.

2.3 Machinespecifieke veiligheidsvoorschriften voor accupack en oplaadapparaat

• Dit oplaadapparaat mag alleen worden gebruikt door personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, wanneer toezicht op hen wordt uitgeoefend of zij geïinstrueerd zijn over een veilig gebruik van het apparaat en ze de gevaren begrijpen die daarmee samenhangen. Kinderen mogen de machine niet gebruiken of ermee spelen.
• Accupack en oplaadapparaat niet openen!
• Oplaadapparaat beschermen tegen metalen deeltjes (bijv. metaalspanen) of vloeistoffen!
• Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadapparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

• Accupack niet blootstellen aan hitte > 50 °C, zoals voortdurend zonlicht of vuur!

• Brandende Li-ion-occupacks nooit met water blussen! Zand of branddeken gebruiken.

• Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te vermijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.
• Wanneer het oplaadapparaat niet wordt gebruikt, de stekker uit het stopcontact halen.

2.4 Emissiewaarden

De volgens 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L _PA = 63 dB(A)

Geluidsvermogensniveau L _WA = 74 dB(A)

Onzekerheid K = 3 dB

ORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens 62841:

Schroeven a_h = < 2,5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Boren in metaal a_h=3,0 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

▶ De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
- Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Accuschroefboormachine geschikt

- voor het in- en vastdraaien van schroeven, - voor het boren in metaal, hout, kunststof e.d.

Niet bestemd om er ander gereedschap in te spannen dan boren en bits, zoalmenggardes of metaalborstels.

Oplaadapparaat MXC geschikt

- voor het opladen van de genoemde accu- packs. - alleen voor binnengebruik.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt; hiertoe behoort ook industrieel continu- gebruik.

Onbelast toerental*	0 - 430 min ^-1
1e versnelling	0 -
2e versnelling	1300 min ^-1

Max. draaimoment bij schroeven in zacht/ hard materiaal 10/ 16 Nm

Draaimoment instelbaar 0,3 - 3,4 Nm

Boorhouder-spanbereik 1 - 10 mm

Boordiameter max. hout/ metaal 12/ 8 mm

Gereedschapsopname in boor- spindel 1/4"

Gewicht conform EPTA-procedure 01:2014 (met accupack + boorhouder) 1,1 kg

Gewicht met accupack + Cen- 0,9 kg trotec

* Toerentalopgaven met volledig geladen accupack.

Andere technische gegevens over het oplaadapparaat en het meegeleverde accupack staan vermeld op pagina 6.

5 Apparaatelementen

[1-1] Symbool boren

[1-2] Instelwiel draaimoment

[1-3] Markering draaimoment/boorstand

[1-4] Versnellingsschakelaar

[1-5] Schakelaar voor links-/rechtsloop

[1-6] Aan-/uit-schakelaar

[1-7] Riemclip

[1-8] Geïsoleerde greepvlakken (grijs gear-ceerd gebied)

[1-9] Toets voor het ontkoppelen van het accupack

[1-11] Bithouder

[1-10] LED-lamp met capaciteitsindicatie

[3A] Wandbevestiging oplaadapparaat

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

6.1 Accupack vervangen [2]

Het accupack is bij levering direct klaar voor gebruik en kan altijd worden opgeladen.

Kant van de riemclip [2-1] is bij uitgenomen accupack wisselbaar.

De LED [3-1] van het oplaadapparaat geeft de betreffende bedrijfstoestand van het oplaadapparaat weer.

LED geel - continulicht

Oplaadapparaat is gebruiks- klaar.

LED groen - snel knipperen

Accupack wordt met maxi-male stroom geladen.

LED groen - langzaam knip- peren

Accupack is voor 80 % geladen en wordt met gereduceerde stroom verder geladen.

LED groen - continulicht

Accupack is opgeladen.

LED rood - knipperen

Algemene foutindicatie, bijv. geen volledig contact, kort-sluiting, accupack defect, etc.

LED rood - continulicht

Accutemperatuur ligt buiten de toegestane grenswaarden (0 °C tot 45 °C).

7 Instellingen

VOORZICHTIG

Gevaar voor letsel

- Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 Draairichting veranderen [1-5]

• Schakelaar naar links = rechtsdraaiend
• Schakelaar naar rechts = linksdraaiend

7.2 Veranderen van versnelling [1-4]

Druk alleen bij een uitgeschakeld toestel op de versnellingsschakelaar. Anders bestaat het gevaar dat de aandrijving beschadigd wordt.

• Versnellingsschakelaar naar voren (cijfer 1 zichtbaar) = 1e versnelling
• Versnellingsschakelaar naar achteren (cijfer 2 zichtbaar) = 2e versnelling

7.3 Draaimoment instellen [1-2]

De markering [1-3] toont de gekozen stand.

Boren

Markering wijst op boorsymbool [1-1] = maximaal draaimoment.

Schroeven

Draaimoment volgens instelling:

Stand 1 = laag draaimoment

Stand 12 = hoog draaimoment

8 Gereedschapsopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

- Vóór alle werkzaamheden aan het elektrische gereedschap het accupack van het elektrische gereedschap verwijderen.

ORZICHTIG

Letselgevaar door heet en scherp gereedschap

• Geen stomp of defect inzetgereedschap gebruiken.
  ▶ Veiligheidshandschoenen dragen.

De bestelnummers voor accessoires en gereedschappen vindt u in uw Festool-catalogus of op het internet op www.festool.com.

8.1 CENTROTEC-boorkop [4]

Snelwisseling van gereedschap met de CENTROTEC-schacht

CENTROTEC-gereedschap alleen in CENTROTREC-boorkoppen spannen.

8.2 Boorhouder BF-FX 10 [5]

Voor het spannen van boren en bits met max. schachtdiameter 10 mm.

Gereedschap centrisch in de boorhouder spannen.

8.3 Hoekaaanzetstuk XS-AS [6]

(Accessoires) Boren en schroeven in een rechte hoek tot het elektrisch gereedschap.

Het hoekaaanzetstuk kan in 16 verschillende hoekinstellingen worden ingeklikt.

8.4 Gereedschapopname in de boorspindel [7]

Bits kunnen direct in de binnenzeskantopname van de boorspindel worden geplaatst.

9 Werken met het elektrisch gereedschap

WAARSCHUWING

Gevaar voor letsel

- Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

9.1 In-/uitschakelen [1-6]

Indrukken = AAN, loslaten = UIT

Afhankelijk van de druk op de in-/uit- schakelaar is het toerental traploos regelbaar.

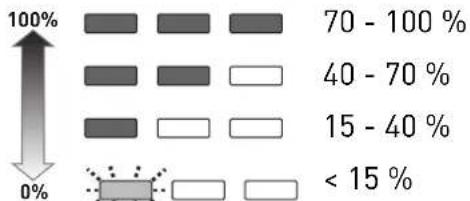

9.2 LED-lamp met capaciteitsindicatie

Het LED-lampje [1-10] brandt bij ingedrukte in-/uitschakelaar [1-6].

Na het loslaten van de in-/uitschakelaar[1-6] geeft de capaciteitsindicatie gedurende enkele

Nederlands

seconden met het LED-lampje [1-10] de laad-toestand van het accupack aan:

Advies: laad het accupack op alvorens de machine verder te gebruiken.

Magnetisch, voor de opname van bits of bithouders.

9.4 Waarschuwingssignalen

Elektrisch gereedschap schakelt uit, capaciteitsindicatie knippert: Accupack is leeg.

▶ Accupack vervangen.

Elektrisch gereedschap schakelt uit, capaciteitsindicatie knippert niet: Elektrisch gereedschap is oververhit of overbelast.

▶ Elektrisch gereedschap minder belasten.
▶ Elektrisch gereedschap laten afkoelen.

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reparatiewerkzaamheden altijd het accupack van het elektrische gereedschap verwijderen.
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

De volgende aanwijzingen in acht nemen

• De ventilatieopeningen van het elektrisch gereedschap vrij en schoonhouden, zodat koeling gegarandeerd is.
• De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoonhouden.

Aanwijzingen voor accupacks

• Bewaar accupacks op een droge en koele plaats bij een temperatuur van 5 °C tot 25 °C.
• Bescherm accupacks zowel tegen vocht en water als tegen hitte.
• Laat lege accupacks niet langer dan ca. een maand in het oplaadapparaat zitten wanneer het oplaadapparaat van het elektrici-teitsnet is gescheiden. Gevaar van diepont-lading!
• Als Li-ion-occupacks langere tijd ongebruikt opgeslagen worden, moeten ze met 40 % capaciteit (ca. 15 min. laadduur) opgeladen zijn.
• Om kortsluiting te voorkomen dient het accupack in de meegeleverde verpakking bewaard te worden.

11 Speciale gevaaromschrijving voor het milieu

Geef het apparaat niet met het huisvuil mee!Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach

12 Transport

De bijgevoegde Li-ion-occupacks moeten voldoen aan de eisen van de Wet op het vervoer van gevaarlijke stoffen. De gebruiker moet zich vóór het transport informeren over de plaatselijke voorschriften. Bij verzending door derden (bijv.: luchttransport- of expeditiebedrijven) dienen bijzondere eisen in acht te worden genomen. Bij de voorbereiding van het te verzenden pakket moet contact worden opgenomen met een deskundige inzake gevaarlijke goederen.

Het accupack alleen versturen wanneer de behuizing onbeschadigd is. Bij de verzending de plaatselijke voorschriften in acht nemen. Houd u aan eventuele verderstrekkende nationale voorschriften.
