KÄYTTÖOHJE TXS 2 6Plus FESTOOL

EU-vaatimustenmukaisuusvakuutus. Va- kuutamme yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai stan- dardiasiakirjojen mukainen:

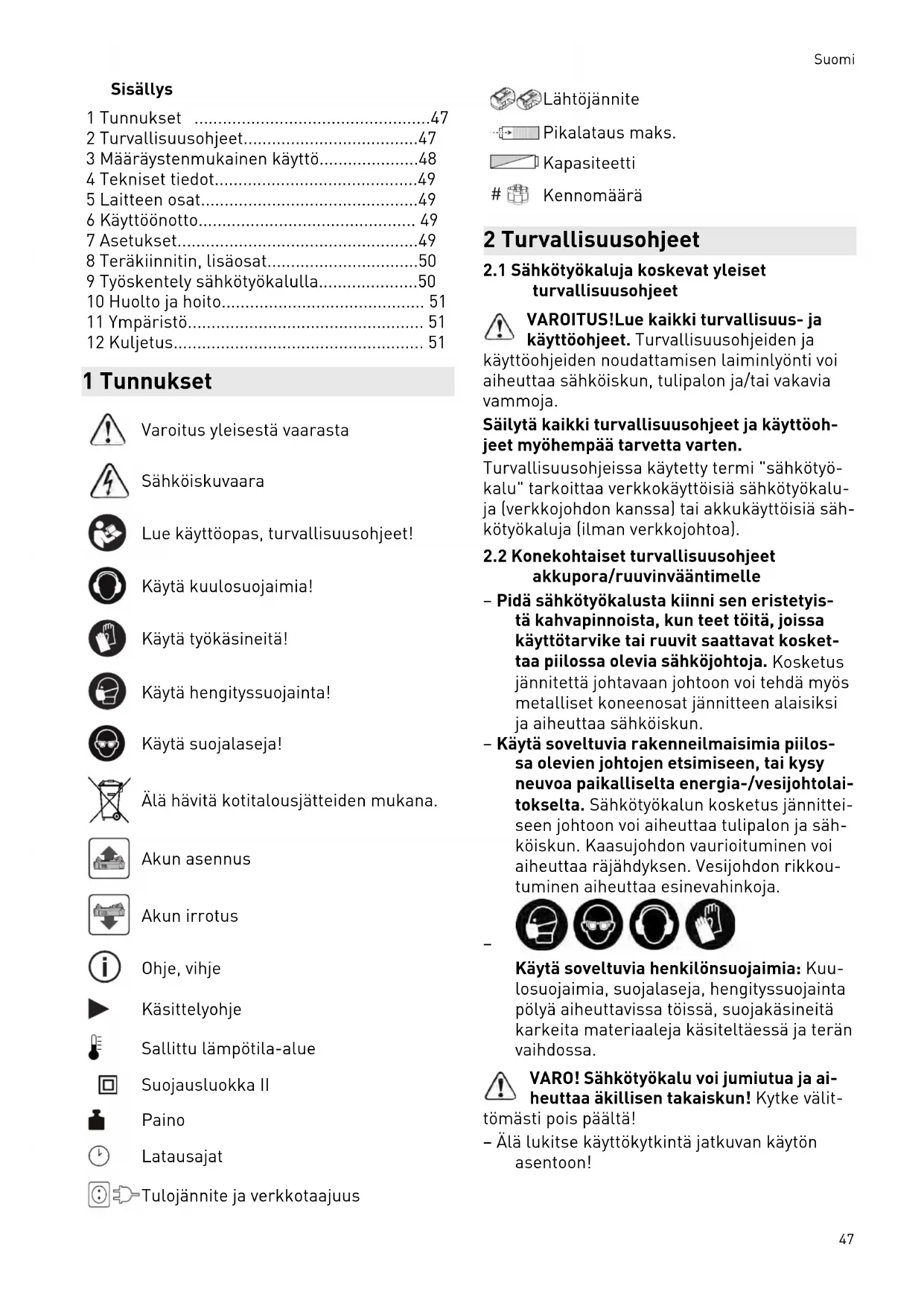

• 2 Turvallisuusohjeet p. 47
• 3 Määräystenmukainen käyttö p. 48
• 4 Tekniset tiedot p. 49
• 5 Laitteen osat p. 49
• 6 Käyttöönotto p. 49
• 7 Asetukset p. 49
• 8 Teräkiinnitin, lisäosat p. 50
• 9 Työskentely sähkötyökalulla p. 50
• 10 Huolto ja hoito p. 51
• 11 Ympäristö p. 51
• 12 Kuljetus 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä työkäsineitä! Käytä hengityssuojainta! Käytä suojalaseja! Älä hävitä kotitalousjätteiden mukana. Akun asennus Akun irrotus Ohje, vihje Käsittelyohje Sallittu lämpötila-alue Suojausluokka II Paino Latausajat Tulojännite ja verkkotaajuus Lähtöjännite Pikalataus maks. Kapasiteetti p. 51

Kennomäärä 2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

akkupora/ruuvinvääntimelle – Pidä sähkötyökalusta kiinni sen eristetyis tä kahvapinnoista, kun teet töitä, joissa käyttötarvike tai ruuvit saattavat kosket taa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun. – Käytä soveltuvia rakenneilmaisimia piilos sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai tokselta. Sähkötyökalun kosketus jännittei seen johtoon voi aiheuttaa tulipalon ja säh köiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkou tuminen aiheuttaa esinevahinkoja.

Käytä soveltuvia henkilönsuojaimia: Kuu losuojaimia, suojalaseja, hengityssuojainta pölyä aiheuttavissa töissä, suojakäsineitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa. VARO! Sähkötyökalu voi jumiutua ja ai heuttaa äkillisen takaiskun! Kytke välit tömästi pois päältä! – Älä lukitse käyttökytkintä jatkuvan käytön asentoon! Suomi 47Pitkien poranterien käyttöä koskevat turvalli suusohjeet – a) Älä missään tapauksessa työskentele poranterän suurimman sallitun kierroslu vun ylittävällä kierrosluvulla. Muuten syn tyy tapaturmavaara, koska suuren kierros nopeuden yhteydessä poranterä saattaa hieman taipua, jos se saa pyöriä vapaasti il man kosketusta työkappaleeseen. – b) Aloita poraus aina matalalla kierroslu vulla ja poranterän ollessa työkappaletta vasten. Muuten syntyy tapaturmavaara, koska suuren kierrosnopeuden yhteydessä poranterä saattaa hieman taipua, jos se saa pyöriä vapaasti ilman kosketusta työkappa leeseen. – c) Paina poranterää kevyesti ja vain pitkit täissuuntaan työkappaletta vasten. Muu ten poranterä voi taipua ja katketa. Tällöin syntyy tapaturmavaara, jos menetät työka lun hallinnan.

2.3 Konekohtaiset turvallisuusohjeet

akulle ja latauslaitteelle – Tätä laturia saavat käyttää henkilöt, joilla on fyysisiä, aistillisia tai henkisiä rajoitteita tai puutteellinen kokemus ja tietämys ko neen käytöstä, mikäli asianomainen vas tuuhenkilö valvoo laitteen käyttöä tai on opastanut heille laitteen turvallisen käytön ja he ymmärtävät laitteen käytöstä syntyvät vaarat. Lapset eivät saa käyttää laitetta ei kä leikkiä sen kanssa. – Älä avaa akkua ja laturia! – Suojaa laturi metalliosilta (esim. metalli lastut) ja nesteiltä! – Älä käytä akkusähkötyökalua verkkolait teilla tai vierailla akuilla. Älä käytä vierai ta latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin. – Suojaa akku kuumuudelta > 50 °C, esim. myös jatkuvalta auringonpaisteelta ja tulel ta! – Älä missään tapauksessa sammuta palavia litiumioniakkuja vedellä! Käytä hiekkaa tai palonsammutuspeitettä. – Vaaran välttämiseksi tarkasta pistoke ja johto säännöllisin väliajoin. Jos havaitset niissä vaurioita, anna vaihtaa ne vain val tuutetussa huoltokorjaamossa. – Vedä verkkopistoke irti pistorasiasta, kun laturi ei ole käytössä.

mukaan määritetyt arvot ovat tyypillises ti: Äänenpainetaso L

74 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä62841: Ruuvaus

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Akkukäyttöinen porakone/ruuvinväännin sovel tuu – ruuvien kiinnittämiseen ja kiristämiseen, – metallin, puun, muovien ja muiden vastaa vien materiaalien poraamiseen. Tarkoitettu käytettäväksi poranterien ja ruu vauskärkien kanssa, ei sovellu muille käyttö tarvikkeille (esim. reikäsahat, vispilät, metalli harjat). Latauslaite MXC soveltuu Suomi 48– ilmoitettujen akkujen lataamiseen. – vain sisäkäyttöön. Koneen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista, näihin kuuluu myös jatkuva teollisuus käyttö. 4 Tekniset tiedot Akkuruuvinväännin TXS Moottorin jännite 10,8 V Tyhjäkäyntikierrosluku*

Maks. vääntömomentti Pehmeä/kova ruuvausalusta 10 / 16 Nm Säädettävä vääntömomentti 0,3-3,4 Nm Poraistukan kiinnitysalue 1-10 mm Poraushalkaisija maks. Puu/metalli 12 / 8 mm Teräkiinnitin porankarassa 1/4’’ Paino EPTA-Procedure 01:2014:n mukaan (akun ja po raistukan kanssa) 1,1 kg Paino akun ja Centrotec-istu kan kanssa 0,9 kg

• Kierroslukutiedot täyteen ladatulla akulla. Muita akkulaturia ja mukana toimitet tua akkua koskevia teknisiä tietoja on annettu sivulla 6. 5 Laitteen osat [1-1] Porauksen symboli [1-2] Vääntömomentin säätöpyörä [1-3] Vääntömomentin/porausasennon merkintä [1-4] Vaihdekytkin [1-5] Myötä-/vastapäivään pyörinnän kytkin [1-6] Käyttökytkin [1-7] Vyökiinnitin [1-8] Eristetyt kahvapinnat (harmaan värin en alue) [1-9] Akun vapautuspainike [1-11] Ruuvikärkien säilytyspaikka [1-10] LED-valo kapasiteettinäytön kanssa [3A] Latauslaitteen seinäkiinnitys Mainitut kuvat ovat käyttöoppaan alussa. 6 Käyttöönotto

6.1 Akun vaihtaminen [2]

Akku on toimitettaessa välittömästi käyttövalmis ja sitä voidaan ladata koska vain. Vyöpidikkeen [2-1] puoli vaihdettavis sa, kun akku on otettu pois.

6.2 Akun lataaminen [3]

Latauslaitteen LED [3-1] ilmoittaa latauslait teen kulloisenkin käyttötilan. Keltainen LED - jatkuva pa laminen Latauslaite on käyttövalmis. Vihreä LED - nopea vilkku minen Akkua ladataan maksimivir ralla. Vihreä LED - hidas vilkkumi nen Akku on varattu 80 % verran ja sitä ladataan alennetulla virralla edelleen. Vihreä LED - jatkuva palami nen Akku on ladattu täyteen. Punainen LED - vilkkuminen Yleinen vikailmoitus, esim. epätäydellinen kosketus, oi kosulku, akku vioittunut, yms. Punainen LED - jatkuva pa laminen Akun lämpötila on sallittujen raja-arvojen ulkopuolella (0-45 °C). 7 Asetukset HUOMIO Loukkaantumisvaara ► Tee säätöjä vain silloin, kun sähkötyökalu on kytketty pois päältä! Suomi

497.1 Pyörintäsuunnan vaihtaminen [1-5]

• Kytkin vasemmalle = pyörintä myötäpäi vään

• Kytkin oikealle = pyörintä vastapäivään

7.2 Nopeusalueen vaihtaminen [1-4]

• Nopeusaluekytkin eteenpäin (numero 1 nä kyvissä) = 1. nopeusalue

• Nopeusaluekytkin taaksepäin (numero 2 näkyvissä) = 2. nopeusalue

7.3 Vääntömomentin säätö [1-2]

Merkintä [1-3] näyttää valitun asennon. Poraus Merkintä osoittaa poranterätunnukseen [1-1]

maks. vääntömomentti. Ruuvaus Vääntömomentti asetuksen mukainen: Asento 1 = pieni vääntömomentti Asento 12 = suuri vääntömomentti 8 Teräkiinnitin, lisäosat VAROITUS Loukkaantumisvaara ► Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä. HUOMIO Kuumasta ja terävästä työkalusta aiheutuva loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä. Tarvikkeiden ja terien/työkalujen tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettio soitteesta "www.festool.fi".

8.1 CENTROTEC-teräistukka [4]

CENTROTEC-varrella varustettujen terien no pea vaihto Kiinnitä CENTROTEC-terät vain CENT ROTREC-teräistukkaan.

8.2 Poraistukka BF-FX 10 [5]

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 10 mm. Kiinnitä terä keskiöidysti poraistukkaan.

8.3 Kulmakiinnityskappale XS-AS [6]

(Tarvike) Poraaminen ja ruuvaaminen suorassa kulmassa sähkötyökaluun nähden. Kulmakiinnityskappaleen voi lukita 16 eri kulma-asentoon.

8.4 Teräkiinnitin porankarassa [7]

Ruuvauskärjet voidaan laittaa suoraan poran karan kuusiokolokiinnittimeen. 9 Työskentely sähkötyökalulla VAROITUS Loukkaantumisvaara ► Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

9.1 Päälle-/poiskytkentä [1-6]

Paina = PÄÄLLE, vapauta = POIS Kierroslukua voidaan ohjata portaat tomasti sen mukaan, kuinka lujaa käyttökytkintä painetaan.

9.2 LED-valo kapasiteettinäytön kanssa

LED-valo [1-10] syttyy, kun painat käyttökytkin

[1-6]. Kun vapautat käyttökytkimen [1-6], kapasiteet tinäyttö ilmoittaa muutaman sekunnin ajan LED-valolla [1-10] akun lataustilan: 100%

< 15 % Suositus: lataa akku ennen käytön jatkamista.

9.3 Ruuvauskärkien säilytyspaikka [1-11]

Magneettinen, ruuvauskärkien tai kärjenpiti mien säilyttämiseen.

9.4 Varoitussignaalit

Sähkötyökalu kytkeytyy pois päältä, kapasi teettinäyttö vilkkuu: akku on tyhjä. ► Vaihda akku. Sähkötyökalu kytkeytyy pois päältä, kapasi teettinäyttö ei vilku: sähkötyökalu on ylikuu mentunut tai sitä on kuormitettu liikaa. ► Kuormita sähkötyökalua vähemmän. ► Anna sähkötyökalun jäähtyä. Suomi 5010 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä. ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai val tuutetun huoltokorjaamon teh dä huolto- ja korjaustyöt. Lä himmän huoltopisteen voit kat soa nettiosoitteesta: www.fes tool.fi/huolto Käytä vain alkuperäisiä Festool- varaosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto EKAT

Noudata seuraavia ohjeita – Pidä sähkötyökalun tuuletusaukot esteettö minä ja puhtaina, jotta jäähdytys toimii kun nolla. – Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina. Akkuja koskevat ohjeet – Säilytä kuivassa ja viileässä tilassa 5-25 °C lämpötilassa. – Suojaa akkuja kosteudelta, vedeltä ja kuu muudelta. – Jätä tyhjät akut korkeintaan kuukaudeksi laturiin, jos laturi on irti sähköverkosta. Sy väpurkautumisen vaara! – Jos pidät litiumioniakkuja varastossa pit kän ajan käyttämättöminä, niiden varausti lana tulisi olla 40 % (n. 15 minuutin lataus aika). – Oikosulkujen välttämiseksi akkua kannat taa säilyttää mukana toimitetussa pak kauksessa. 11 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach 12 Kuljetus Tuotteissa olevien litiumioniakkujen yhteydessä on noudatettava vaarallisia aineita koskevia la kimääräyksiä. Käyttäjän täytyy tutustua paikalli siin määräyksiin ennen kuljetusta. Kolmannen osapuolen välityksellä tehtävässä lähetyksessä (esim.: lentokuljetus tai huolintaliike) on huo mioitava asiaankuuluvat erikoisvaatimuksia. Lähetettävän paketin valmistelussa on kysyttä vä neuvoa asiantuntijalta, joka tuntee vaarallis ten aineiden kuljetusta koskevat määräykset. Lähetä akku vain, kun siinä ei ole vaurioita. Noudata lähetyksessä paikallisia määräyksiä. Huomioi mahdolliset tätä pidemmälle menevät maakohtaiset määräykset. Suomi 51Indholdsfortegnelse 1 Symboler................................................... 52 2 Sikkerhedsanvisninger............................. 52 3 Bestemmelsesmæssig brug.....................53 4 Tekniske data
