TY-EW3D3LE - Acessórios de televisão PANASONIC - Manual de utilização gratuito

Tipo de produto	Óculos 3D ativos para televisores Panasonic compatíveis com 3D
Modelos compatíveis	TY-EW3D3LE, TY-EW3D3ME, TY-EW3D3SE
Largura (TY-EW3D3LE)	170,6 mm
Altura (TY-EW3D3LE)	42,2 mm
Comprimento total (TY-EW3D3LE)	170,7 mm
Peso (TY-EW3D3LE)	Aproximadamente 27 g
Alimentação	DC 5 V através da porta USB do televisor Panasonic
Tipo de bateria	Lítio-íon polímero recarregável integrada
Tempo de carga	Aproximadamente 30 minutos
Autonomia	Aproximadamente 25 horas (carga rápida: 2 minutos para 3 horas de uso)
Faixa de temperatura de operação	0°C a 40°C
Alcance de recepção infravermelha	Até 3,2 m da superfície frontal do televisor (ângulo horizontal ±35°, vertical ±20°)
Material do corpo	Resina
Material das lentes	Vidro de cristal líquido
Funções principais	Visualização 3D, conversão 3D→2D, indicador de nível de bateria
Manutenção e limpeza	Pano macio e seco; não usar benzeno, solvente ou cera; não imergir
Segurança	Não desmontar, expor ao calor, usar em caso de problemas médicos ou por crianças menores de 5-6 anos sem supervisão
Peças de reposição e reparabilidade	Bateria interna não substituível pelo usuário; desmontagem apenas para descarte
Informações gerais	Garantia europeia Panasonic; manual disponível em vários idiomas

Perguntas frequentes - TY-EW3D3LE PANASONIC

Como carregar os óculos 3D Panasonic TY-EW3D3LE?

Conecte o cabo de carregamento incluído à porta USB de um televisor Panasonic compatível com 3D e ligue o televisor. O carregamento leva aproximadamente 30 minutos. O indicador luminoso apaga quando a carga estiver concluída.

Como mudar do modo 3D para o modo 2D?

Deslize a aba uma vez para a posição 3D/2D. O indicador pisca uma vez a cada 4 segundos no modo 2D e uma vez a cada 2 segundos no modo 3D.

Por que as imagens não estão em 3D?

Verifique se o modo dos óculos está ajustado para 3D (aba na posição 3D/2D). Certifique-se também de que as configurações do televisor estão no modo 3D. Limpe a área do receptor infravermelho dos óculos.

O que fazer se os óculos 3D desligarem automaticamente?

Os óculos desligam após 5 minutos sem recepção do sinal infravermelho. Verifique se nenhum objeto bloqueia o receptor infravermelho e se não há obstáculo entre os óculos e o televisor.

Como limpar os óculos 3D?

Use um pano macio e seco. Não use benzeno, solvente, cera ou produtos líquidos. Antes de limpar, agite o pano para remover a poeira.

Qual é a vida útil da bateria?

A autonomia é de aproximadamente 25 horas após uma carga completa. A bateria se deteriora com o tempo. Se a duração do funcionamento se tornar muito curta, a bateria atingiu o fim de sua vida útil e os óculos devem ser substituídos.

Como descartar os óculos 3D?

Siga o procedimento de desmontagem no manual para remover a bateria de lítio-íon polímero integrada. Isole os fios com fita adesiva e descarte a bateria de acordo com os regulamentos locais. Não descarte os óculos com o lixo doméstico.

Os óculos 3D são compatíveis com todos os televisores Panasonic?

Eles são compatíveis apenas com HDTV Panasonic que suportam 3D. Consulte a lista de modelos compatíveis no site da Panasonic.

Posso usar os óculos 3D como óculos de sol?

Não, este produto não pode e não deve ser usado como óculos de sol. Foi projetado exclusivamente para assistir conteúdo 3D.

O que fazer em caso de reação alérgica?

Pare imediatamente de usar os óculos se notar vermelhidão, dor ou irritação no nariz ou nas têmporas. Em casos raros, os materiais podem causar uma reação alérgica.

MANUAL DE UTILIZADOR TY-EW3D3LE PANASONIC

Instruções de operação Óculos 3D

N° do Modelo TY-EW3D3LE TY-EW3D3ME TY-EW3D3SE

• Antes de usar este produto, certifique-se de ler "Precauções de segurança" e "Precauções de Utilização" (páginas 1 - 5).
• Antes de operar este produto, leia as instruções cuidadosamente e guarde este manual para uso futuro.

Estes óculos 3D podem ser usados apenas com HDTVs da Panasonic com suporte para 3D. Para obter as informações mais recentes sobre os modelos aplicáveis, visite o nosso site na web. http://panasonic.net/

Este produto não pode e não deve ser usado como óculos de sol.

Precauções de segurança

Perigo

Sobre proibição de aquecimento

• Não coloque os óculos 3D no fogo, calor ou deixe em locais que possam gerar calor.
• Os óculos 3D contêm uma bateria recarregável em polímero de lítio-íon, portanto, o aquecimento pode resultar em combustão ou ruptura que pode causar queimaduras ou incêndio.

Aviso

Desmontagem

• Não desmonte ou modifique os óculos 3D. Ao descartar este produto, consulte "Eliminação" (página 8) e desmonte-o apropriadamente para remover a bateria recarregável.

Sobre carregamento

• O carregamento é realizado conectando o cabo de carregamento incluso ao terminal USB de uma televisão Panasonic compatível com 3D. O carregamento com outros dispositivos pode resultar em vazamento, aquecimento ou ruptura da bateria.
• Não use o cabo de carregamento incluso para outras utilizações além do carregamento dos óculos 3D.

Cuidado

Sobre os óculos 3D

• Não deixe cair, aplique pressão ou pise nos óculos 3D.
• Cuidado com as pontas da armação quando colocar os óculos 3D. Mantenha sempre os óculos 3D em um local fresco e seco.
• Cuidado para não prender o dedo na parte dobrável dos óculos 3D.
• Preste atenção especial quando crianças estiverem usando este produto.

Assistindo a conteúdo em 3D

• Não use os óculos 3D se você possuir histórico de muita sensibilidade à luz, problemas cardíacos ou possuir qualquer outra condição médica.
• Pare de usar os óculos 3D imediatamente se você estiver sentindo cansaço, desconforto ou qualquer outra sensação desconfortável.
• Descanse apropriadamente antes de assistir a uma imagem em 3D.
• Descanse entre 30 a 60 minutos após assistir a conteúdo em 3D em dispositivos interativos como computadores ou jogos em 3D. Cuidado para não bater na tela da televisão ou em outra pessoa acidentalmente. Ao usar os óculos 3D, a distância entre o usuário e a tela pode ser julgada incorretamente. Os óculos 3D devem ser usados apenas ao assistir a conteúdo em 3D.
• Não incline sua cabeça e/ou os óculos 3D quando assistir a uma imagem em 3D. Mantenha seus olhos e os óculos 3D nivelados horizontalmente com a televisão. Se você sofre de quaisquer problemas de visão (hipermetropia, miopia, astigmatismo, diferenças de visão entre o olho direito e o esquerdo), certifique-se de corrigir sua visão antes de usar os óculos 3D.
• Pare de usar os óculos 3D se você puder ver claramente imagens duplas ao assistir a conteúdo em 3D.
• Não use os óculos 3D a uma distância menor do que a recomendada. A distância recomendada é 3 vezes maior que a altura da imagem.
• Quando a área superior e inferior da tela for escura, como em filmes, assista à tela a uma distância de 3 vezes a altura da imagem. (Isso torna a distância menor do que o número recomendado acima.)

Uso dos óculos 3D

Os óculos 3D não devem ser usados por crianças com menos de 5 - 6 anos de idade. - Todas as crianças devem ser supervisionadas com atenção por pais ou responsáveis que devem garantir sua segurança e saúde durante o uso dos óculos 3D. - Antes de usar os óculos 3D, certifique-se de que não haja objetos quebráveis perto do usuário para evitar danos ou lesões acidentais. - Remova os óculos 3D antes de movimentar-se para evitar quedas ou lesões acidentais. Use os óculos 3D apenas para a finalidade destinada e nada mais. - Não use se os óculos 3D estiverem danificados. - Pare de usar os óculos 3D imediatamente se ocorrer uma falha ou mau funcionamento. - Pare de usar os óculos 3D imediatamente se você notar qualquer vermelhidão, dor ou irritação na pele ao redor do nariz ou têmporas. Em casos raros, os materiais usados nos óculos 3D podem causar uma reação alérgica.

Precauções de Utilização

• Não deixe cair ou dobre os óculos 3D.
• Não pressione ou arranhe a superfície do obturador de cristal líquido.
• Não suje a área do receptor de infravermelho nem cole adesivos, etc. no mesmo.
• Não use dispositivos (como telefones celulares ou transceptores pessoais) que emitam fortes ondas eletromagnéticas perto dos óculos 3D, pois isso pode causar mau funcionamento dos óculos 3D.
• Não use os óculos 3D fora do intervalo de temperatura de utilização especificado (página 13). Se a sala for iluminada por lâmpadas fluorescentes (50 Hz) e as lâmpadas parecerem piscar ao usar os óculos 3D, apague as lâmpadas fluorescentes.
• O conteúdo em 3D não será visível corretamente se os óculos 3D forem usados de cabeça para baixo ou de trás para frente.
• Não use os óculos 3D ao assistir a outras imagens que não sejam imagens em 3D.

Outros tipos de monitores (como telas de computador, relógios digitais ou calculadoras, etc.) podem ser difíceis de ver quando os óculos 3D estiverem em uso.

Acessórios

Cabo de carregamento<1> (K2KYYYYY00164)

• <> indica a quantidade.

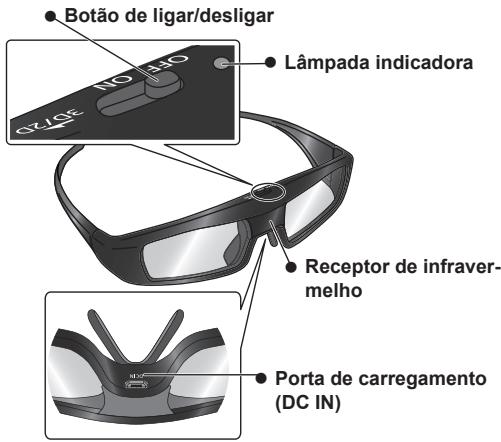

Identificando controles

- Botão de ligar/desligar

ON/OFF

Deslize a aba para a posição ON/OFF para ligar/desligar os óculos.

3D/2D

Deslize a aba uma vez para a posição 3D/2D para mudar o modo entre 3D e 2D. -2D: visualize uma imagem 3D em 2D.

- Lâmpada indicadora

Acende ou pisca durante o uso ou carregamento para exibir o status da bateria recarregável.

Receptor de infravermelho

Recebe sinais infravermelhos da televisão.

• Não suje o receptor de infravermelho nem cole adesivos, etc. no mesmo.

- Porta de carregamento

Conecte o cabo de carregamento.

• Carregue conectando o cabo de carregamento incluso.

Status da lâmpada indicadora

Lâmpada indicatora	Status
Acende por 2segundos quando ligado	Nível de bateria suficiente
Pisca 5 vezes quando ligado	Nível de bateria boa
Pisca uma vez a cada 2segundos quando em uso	O modo 3D está的选择ado.
Pisca das vezes a cada 4 seguns quando em uso	O modo 2D está的选择ado.

Carregamento

- Carregamento dos Óculos 3D

Conecte o óculos 3D com o cabo de carregamento incluso à televisão, e ligue a televisão.

• Quando a lâmpada indicadora apagar, o carregamento está completo. Demora aproximadamente 30 minutos.

OBSERVAÇÃO

• Carregue os óculos 3D antes de usar esta primeira vez depois da compra ou depois de longos períodos sem utilização.
• Certifique-se de ligar a televisão ao carregar. A bateria não será carregada se a televisão estiver desligada.

Armazenamento e limpeza

• Limpe usando um pano seco e macio.
• Limpar os Óculos 3D com um pano macio que está coberto de poeira ou sujeira poderá arranhar os óculos. Remova qualquer poeira do pano antes de uso.
• Não use benzeno, solvente ou cera nos óculos 3D, pois isso poderá fazer com que a pintura descasque.
• Não mergulhe os óculos 3D em líquido, como água, ao limpá-los.
• Evite armazenar os óculos 3D em locais quentes ou muito úmidos.
• Durante um longo período sem utilização, carregue completamente os óculos 3D uma vez a cada seis meses para manter o desempenho da bateria.
• Como os obturadores de cristal líquido (lente) são frágeis e facilmente quebráveis, tenha muito cuidado ao limpá-los.

Eliminação

Uma bateria recarregável em polímero de lítio-íon está incorporada nos óculos 3D.

Elimine de acordo com os regulamentos locais. Ao descartar este produto, desmonte-o apropriadamente seguindo o procedimento na página seguinte e remova a bateria recarregável interna.

Não desmonte este produto exceto quando for descartá-lo.

Perigo

Como a bateria recarregável é especialmente para uso com este produto, não a use com qualquer outro dispositivo.

Não carregue a bateria removida.

• Não jogue a bateria no fogo ou aplique calor a ela.
• Não perfure a bateria com um prego, sujeite-a a impactos ou desmonte ou modifique a mesma.
• Não deixe que os fios toquem qualquer outro metal ou a si mesmo.
• Não carregue ou armazene a bateria com um colar, prendedor de cabelo ou similares.
• Não carregue, use ou deixe a bateria em um local quente, como próximo ao fogo ou sob o sol.

Isso poderá fazer com que a bateria gere calor, entre em combustão ou rompa.

Aviso

Não coloque a bateria removida, parafusos e outros itens ao alcance de crianças.

A ingestão acidental de tais itens poderá ter um efeito adverso no corpo.

• Caso você acredite que um item tenha sido ingerido, consulte um médico imediatamente.

No caso de vazamento de fluidos da bateria, tome a seguinte medida e não toque no fluido com as mãos desprotegidas.

Se o fluido cair nos olhos, poderá causar perda de visão.

• Lave os olhos com água imediatamente sem esfregá-los e consulte um médico.

Se o fluido cair em seu corpo ou roupas, poderá causar inflamação ou dano na pele.

• Enxágue o suficiente com água limpa e consulte um médico.

- Como remover a bateria

A seguir, temos o objetivo de explicar como descartar o produto, não é uma descrição de como repará-lo.

1. Remova os parafusos dos óculos 3D com uma chave de fenda Phillips (⊕) de precisão.

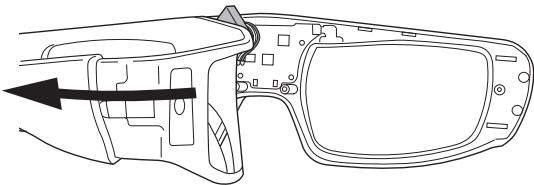

1. Dobre a armação para dentro e puxe-a para fora da tampa lateral.
2. Se for difícil de remover, insira uma chave de fenda chata (─) e force-a para fora.

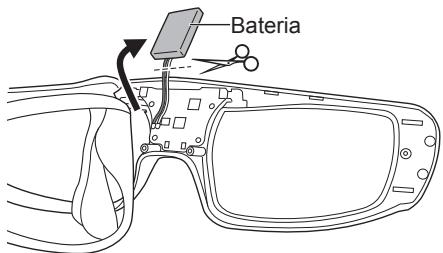

1. Remova a bateria e separe dos óculos 3D cortando os fios um por um com uma tesoura.
2. Isole as partes do fio da bateria removida com fita isolante.

OBSERVAÇÃO

• Tome cuidado suficiente ao realizar este trabalho para que você não se machuque.
• Não danifique ou desmonte a bateria.

Solução de problemas/P&R

Primeiro, verifique o seguinte. Se isto não resolver o problema, entre em contato com o revendedor.

Imagens não são 3D.

O modo dos óculos 3D está definido em 3D?

Deslize a aba uma vez para a posição 3D/2D para mudar o modo entre 3D e 2D.

As configurações de imagem foram modificadas para imagens em 3D?

Para obter detalhes, consulte as instruções de operação da Televisão.

• Há um adesivo ou outro item bloqueando a recepção de infravermelho nos óculos 3D?

Se os óculos param de receber o sinal infravermelho da televisão, a energia é desligada automaticamente (antes de 5 minutos).

Diferenças individuais poderão ocorrer nas quais imagens em 3D são difíceis de ver ou não podem ser vistas, especialmente em usuários que tenham um nível de visão diferente entre o olho direito e o esquerdo.

Tome as providências necessárias (use óculos de grau, etc.) para corrigir sua visão antes de usar os óculos 3D.

A energia dos óculos 3D desliga sozinha.

Há algum adesivo ou outro item bloqueando a recepção de infravermelho nos óculos 3D?

Se os óculos param de receber o sinal infravermelho da televisão, a energia é desligada automaticamente (antes de 5 minutos).

A lâmpada indicadora não acende quando o botão liga/desliga estiver na posição “ON”.

Os óculos 3D estão com energia suficiente?

Se a lâmpada indicadora não acender, a bateria está completamente descarregada. Realize a operação de carga da bateria.

A bateria não carrega, ou o tempo de operação é breve depois de a bateria ser carregada.

O cabo de carregamento está conectado corretamente?

Verifique se o cabo de carregamento está conectado adequadamente.

A televisão está desligada?

Ligue a televisão e o carregamento inicia.

A bateria chegou ao fim do seu tempo de vida útil.

Se o tempo de operação for breve depois de a bateria estar carregada, a bateria chegou ao fim do seu tempo de vida útil. Consulte o revendedor.

Especificações

Intervalo de temperatura de utilização

0°C - 40°C(32°F - 104°F)

Fonte de alimentação de carregamento

CD 5 V (realizado por meio do terminal USB de uma Televisão Panasonic)

Bateria

Bateria recarregável em polímero de lítio-íon CD 3,7 V, 40 mAh

Tempo de operação*1: Aprox. 25 horas

Tempo de carregamento*1: Aprox. 30 horas

Carregamento rápido (um carregamento de 2 minutos)

Corpo principal: Resina

Seção da lente: Vidro de cristal líquido

Dimensões (sem incluir a peça do protetor para nariz)

Modelos	TY-EW3D3LE	TY-EW3D3ME	TY-EW3D3SE
Largura	170,6 mm	167,7 mm	160,5 mm
Altura	42,2 mm	42,2 mm	42,2 mm
Comprimento geral	170,7 mm	170,7 mm	167,6 mm
Peso	Aprox. 27 g	Aprox. 26 g	Aprox. 26 g

*1 Tempo de operação/tempo de carregamento

• A bateria deteriora-se com o uso repetido, e o tempo de operação fica eventualmente mais breve. Os números acima são de remessa de fábrica e não são uma garantia de desempenho.

*2 Alcance de visão

• A localização do transmissor para os óculos 3D depende do modelo da televisão.
• Existem diferenças no alcance de visão dos óculos 3D entre indivíduos.
• Os óculos 3D podem não funcionar corretamente fora do alcance da visão.

Informações sobre a eliminação de resíduos para utilizadores de equipamentos elétricos e eletrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos elétricos e eletrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados. Para efetuar um tratamento, recuperação e reciclagem corretos, leve estes produtos para pontos de recolha próprios para o efeito,

onde serão aceites gratuitamente. Em alternativa, em alguns países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente.

A eliminação correta deste produto ajudará a poupar recursos valiosos e a evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que poderiam resultar de um tratamento incorreto de resíduos. Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si.

Poderão ser aplicadas multas pela eliminação incorreta destes resíduos, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento elétrico e eletrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo apenas é válido na União Europeia. Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correto.

Importante: Por favor, conserve sempre o justificante de compra.

Atenção: Por favor mantenha o seu comprovativo de compra (Fatura,

Recibo ou Talão) durante

o período de vigência da garantia.

A Garantia Europeia da Panasonic aplica-se ao seu produto. Poderá obter uma cópia da garantia através de:

• A loja onde adquiriu o equipamento
• Site: www.panasonic.pt
• Serviço de apoio ao Cliente: 707 78 00 70
