MANUAL DE UTILIZADOR P10 DREAME

- A plavara "dreame" é a abreviatura da Dreame Technology Co., Ltd. também é a tradução do seu nome chinês "追觅", o que significa buscar a excelência em todos os empreendimentos e reflete a visão da empresa de busca, exploração e criação da tecnologia.

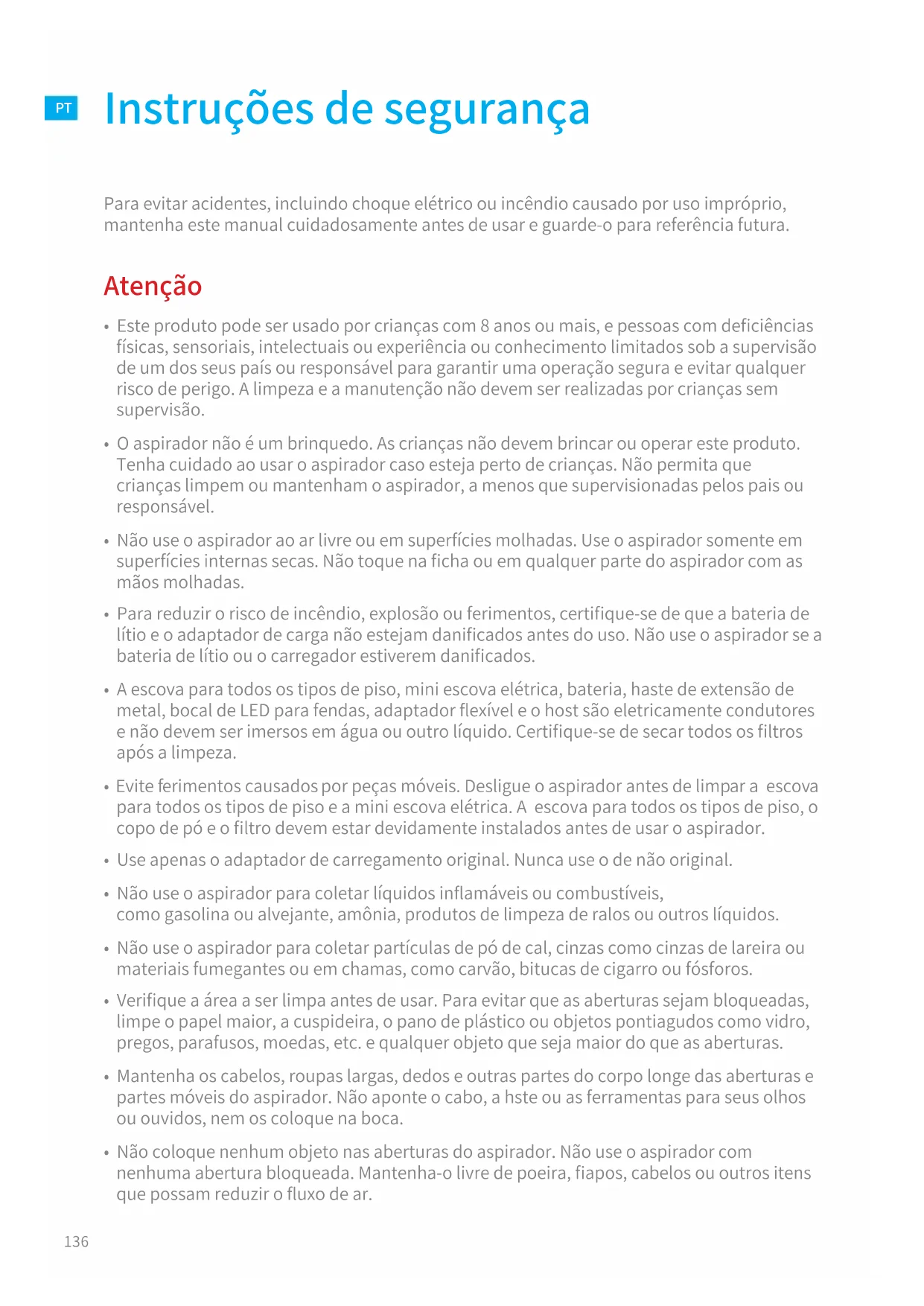

Instruções de segurança

Para evitar acidentes, incluindo choque elétrico ou incêndio causado por uso impróprio, mantenha este manual cuidadosamente antes de usar e guarde-o para referência futura.

Atenção

• Este produto pode ser usado por crianças com 8 anos ou mais, e pessoas com deficiências físicas, sensoriais, intelectuais ou experiência ou conhecimento limitados sob a supervisão de um dos seus país ou responsável para garantir uma operação segura e evitar qualquer risco de perigo. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.
• O aspirador não é um brinquedo. As crianças não devem brincar ou operar este produto. Tenha cuidado ao usar o aspirador caso esteja perto de crianças. Não permita que crianças limpem ou mantenham o aspirador, a menos que supervisionadas pelos pais ou responsável.
• Não use o aspirador ao ar livre ou em superfícies molhadas. Use o aspirador somente em superfícies internas secas. Não toque na ficha ou em qualquer parte do aspirador com as mãos molhadas.
• Para reduzir o risco de incêndio, explosão ou ferimentos, certifique-se de que a bateria de lítio e o adaptador de carga não estejam danificados antes do uso. Não use o aspirador se a bateria de lítio ou o carregador estiverem danificados.
• A escova para todos os tipos de piso, mini escova elétrica, bateria, haste de extensão de metal, bocal de LED para fendas, adaptador flexível e o host são eletricamente condutores e não devem ser imersos em água ou outro líquido. Certifique-se de secar todos os filtros após a limpeza.
• Evite ferimentos causados por peças móveis. Desligue o aspirador antes de limpar a escova para todos os tipos de piso e a mini escova elétrica. A escova para todos os tipos de piso, o copo de pó e o filtro devem estar devidamente instalados antes de usar o aspirador.
• Use apenas o adaptador de carregamento original. Nunca use o de não original.
• Não use o aspirador para coletar líquidos inflamáveis ou combustíveis, como gasolina ou alvejante, amônia, produtos de limpeza de ralos ou outros líquidos.
• Não use o aspirador para coletar partículas de pó de cal, cinzas como cinzas de lareira ou materiais fumegantes ou em chamas, como carvão, bitucas de cigarro ou fósforos.
• Verifique a área a ser limpa antes de usar. Para evitar que as aberturas sejam bloqueadas, limpe o papel maior, a cuspideira, o pano de plástico ou objetos pontiagudos como vidro, pregos, parafusos, moedas, etc. e qualquer objeto que seja maior do que as aberturas.
• Mantenha os cabelos, roupas largas, dedos e outras partes do corpo longe das aberturas e partes móveis do aspirador. Não aponte o cabo, a hste ou as ferramentas para seus olhos ou ouvidos, nem os coloque na boca.

• Não coloque nenhum objeto nas aberturas do aspirador. Não use o aspirador com nenhuma abertura bloqueada. Mantenha-o livre de poeira, fiapos, cabelos ou outros itens que possam reduzir o fluxo de ar.

• Não encoste o aspirador em uma cadeira, mesa ou outra superfície instável, pois isso pode causar danos à máquina ou ferimentos pessoais. Se o aspirador for danificado ou apresentar mau funcionamento, entre em contato com nosso departamento de serviço autorizado. Nunca tente desmontar o dispositivo por conta própria.

• Todas as instruções do manual para recarregar a bateria devem ser estritamente seguidas. O não carregamento correto da bateria dentro da faixa de temperatura especificada pode danificá-la.
• Use apenas acessórios e peças de reposição aprovados pelo Dreame.
• Certifique-se de que o aspirador esteja desconectado quando não for usado por longos períodos, bem como antes de realizar qualquer manutenção ou reparo.
• Tenha muito cuidado ao usar o aspirador para limpar escadas.
• Não instale, carregue ou use este produto ao ar livre, em banheiros ou ao redor de uma piscina.
• Aviso de perigo de incêndio: Não aplique nenhum tipo de fragrância ao filtro do aspirador. Esses tipos de produtos são conhecidos por conter produtos químicos inflamáveis que podem fazer o aspirador pegar fogo.
• Este produto foi projetado apenas para uso doméstico.
• Não use nem armazene em ambientes extremamente quentes ou frios (abaixo de 0/32 ° Fou acima de 40/104° F). Use o adaptador de alimentação original para carregar numa temperatura de 0 ° C a 40 ° C.
• Use apenas o carregador original (YLS0251B-E300080). Caso contrário, a bateria de íon de lítio pode pegar fogo.
• Use apenas o tipo de bateria aprovado (P2013A-7S1P-SCA). Caso contrário, a bateria de íon de lítio pode pegar fogo.

Apresentação do produto

Lista de Acessórios

Bocal de escova 2 em 1 Carregador

Obeservação: As imagens neste manual serão apenas para fins ilustrativos. O produto real pode ser diferente.

Apresentação do produto

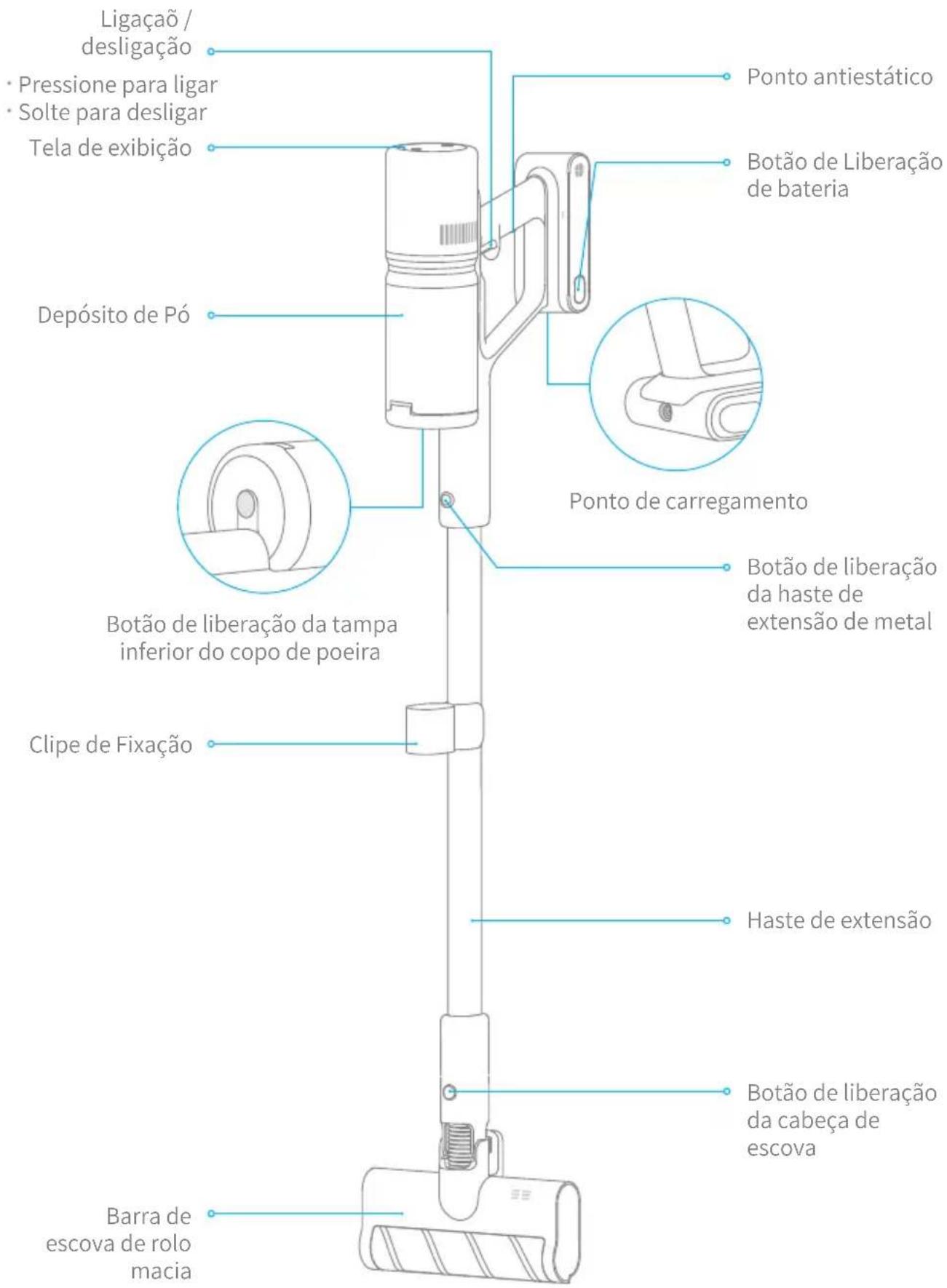

Nome de componente

Ligação / desligação • Pressione para ligar • Solte para desligar Tela de exibição Depósito de Pó Ponto antiestático Botão de Liberação de bateria Ponto de carregamento Botão de liberação da haste de extensão de metal Botão de liberação da tampa inferior do copo de poeira Clipe de Fixação Haste de extensão Barra de escova de rolo macia Botão de liberação da cabeça de escova

Apresentação do produto

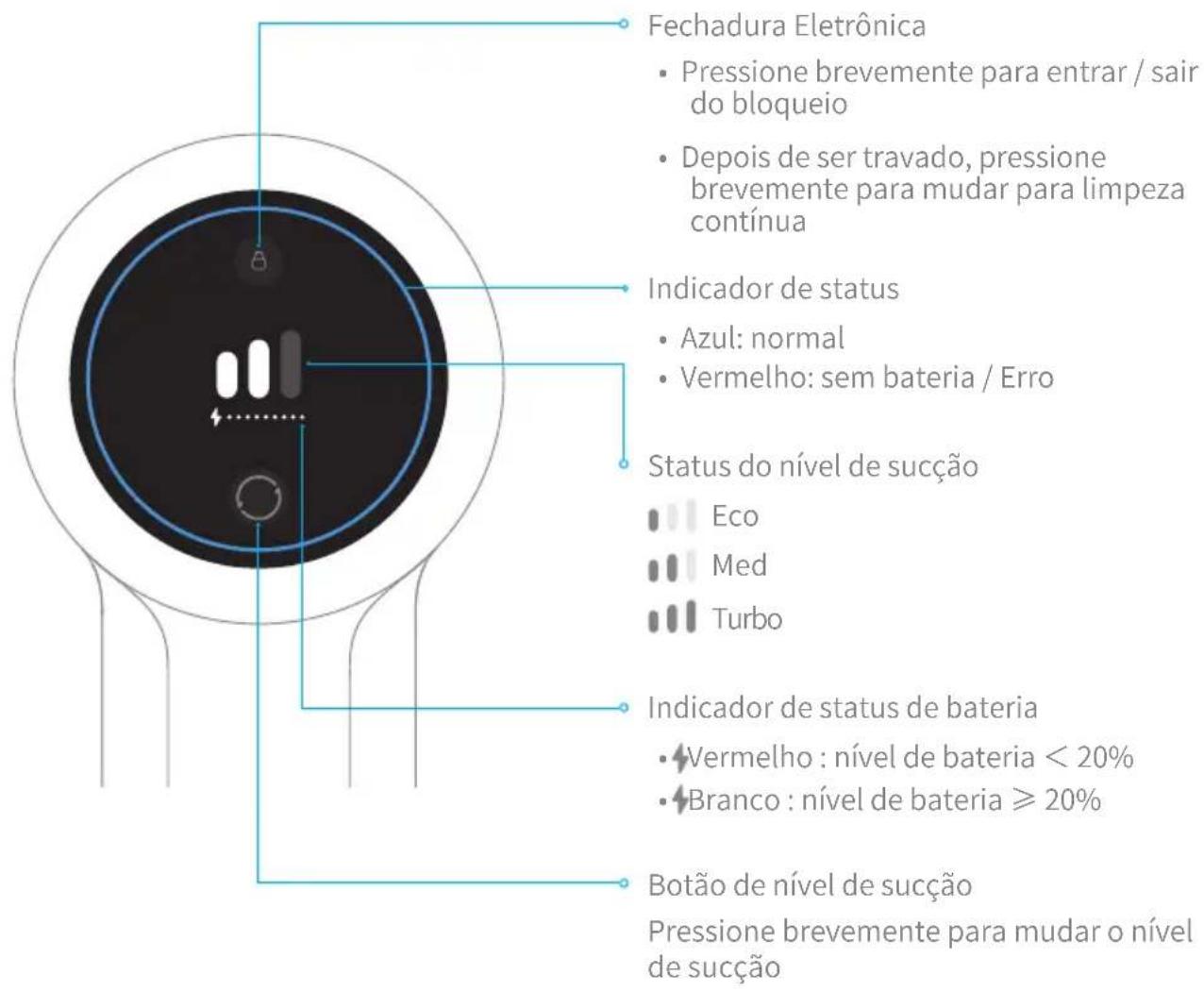

Depósito de Pó

Fechadura Eletrônica • Pressione brevemente para entrar / sair do bloqueio • Depois de ser travado, pressione brevemente para mudar para limpeza contínua Indicador de status • Azul: normal • Vermelho: sem bateria / Erro Status do nível de sucção Eco Med Turbo Indicador de status de bateria • Vermelho : nível de bateria < 20% • Branco : nível de bateria ≥ 20% Botão de nível de sucção Pressione brevemente para mudar o nível de sucção

Obeservação: Se o vácuo não estiver funcionando corretamente, a tela exibirá uma mensagem de erro. Consulte a seção de solução de problemas para encontrar sua resposta.

Instalação

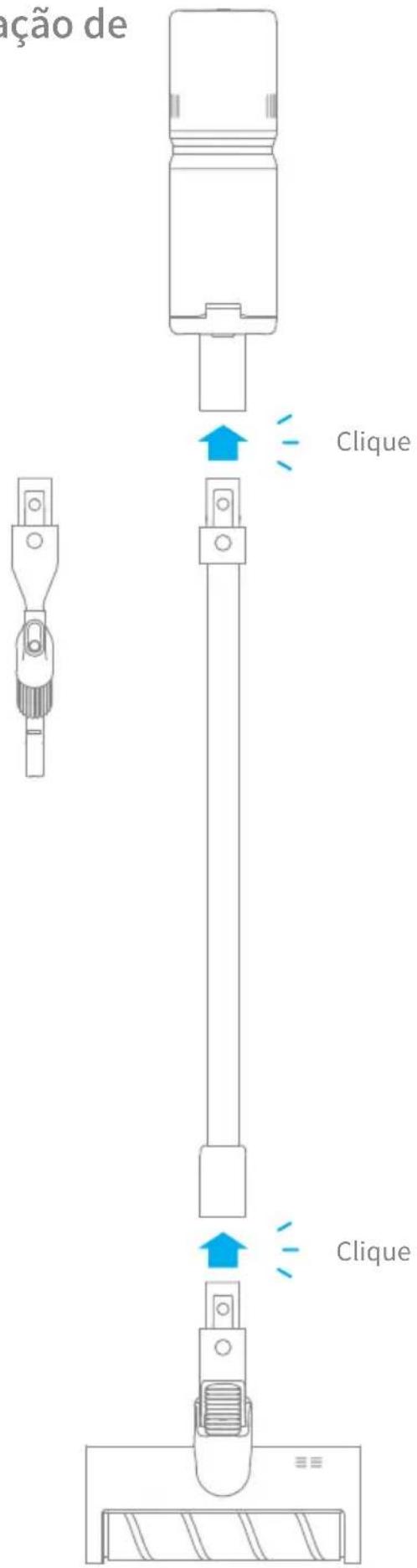

Diagrama de Instalação de Vácuo e Acessórios

ação de Clique Clique

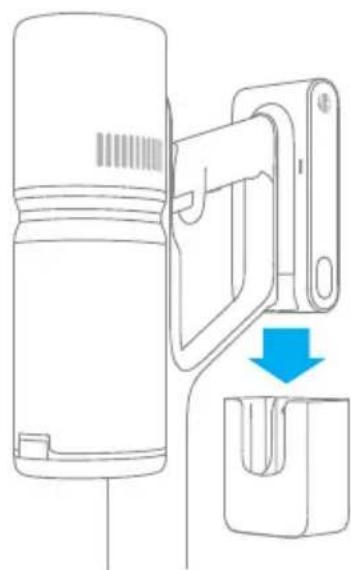

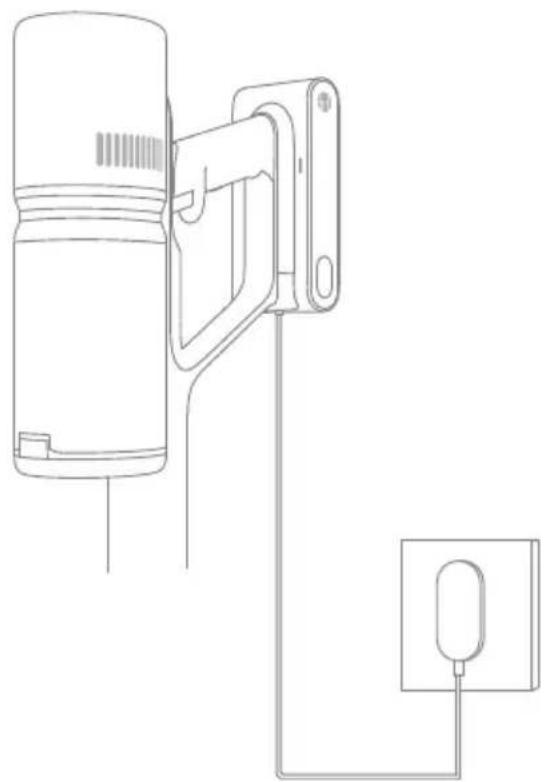

Diagrama de Instalação do Suporte de Parede

O suporte deve ser instalado em um local fresco e seco em redor da uma tomada elétrica. Deve garantir que a área de instalação esteja livre de canos, como linhas de gás ou água, dutos de ar, fios e cabos elétricos ou linhas de drenagem.

1. Antes da instalação, meça a parede na altura de 100 cm acima do solo.
2. Marque e faça dois orifícios de diâmetro de 8 mm na parede com uma furadeira elétrica. Insira as buchas nos orifícios.
3. Alinhe os orifícios de posição no suporte com os orifícios na parede. Fixe-o na parede com os parafusos incluídos.

100cm

1. Gire o clipe na parte inferior do suporte de parede 90 graus no sentido anti-horário para removê-lo do suporte.
2. Insira o cabo do adaptador de carga no entalhe do clipe.
3. Gire o clipe 90 graus no sentido horário até que se encaixe no lugar.

• O vácuo não pode ser usado durante o carregamento.
• Carregue totalmente o aspirador antes de usá-lo pela primeira vez. Será levar cerca de 2,5 horas.
• Aspiração do Modo Turbo por um período prolongado fará com que a bateria aqueça, o que aumenta o tempo de carregamento. Portanto, deixe o vácuo esfriar por 30 minutos antes de carregá-lo.

• Vermelho : nível de bateria < 20%
• Branco : nível de bateria ≥ 20%

Os indicadores de bateria piscam e, em seguida, brilham constantemente em sequência, dependendo da condição de bateria.

Obeservação: A tela desligará após 30 segundos sem nenhuma operação.

Como é que usa

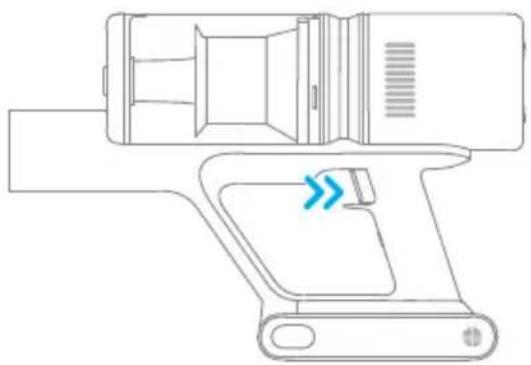

Modo de limpeza

Existem dois métodos de trabalho para o host, que podem ser selecionados de acordo com as suas necessidades.

Pressione e segure o botão do host para habilitar este modo e solte-o para parar imediatamente.

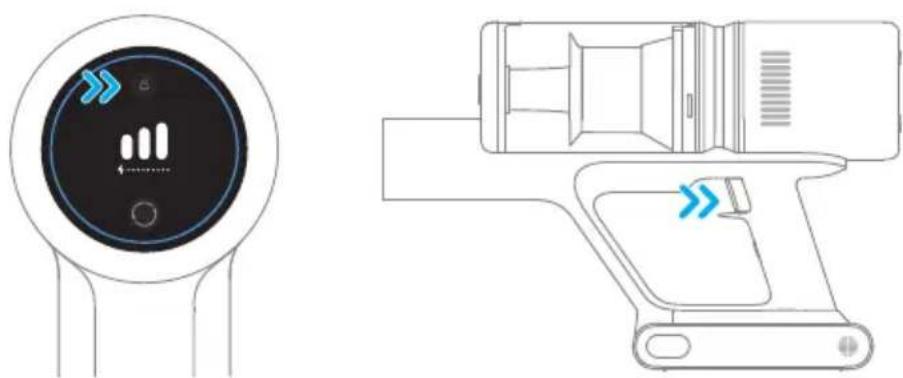

Método 2: Modo de limpeza contínua (Fechadura Eletrônica)

Clique no botão para alternar para o Modo de Limpeza Contínua e o mesmo botão ser á ativado. Em seguida, solte o botão de ligação/desligação para fazer o vácuo no modo de limpeza contínua.

Use a fechadura eletrônica para livrar seu dedo do cansaço causado pelo seguro do botão.

• Neste modo, pressione brevemente o botão ligação / desligação para suspender a operação ou inicie novamente, e o modo de trabalho do host não mudará.
• Clique na fechadura eletrônica novamente para sair do modo de limpeza contínua.

Como é que usa

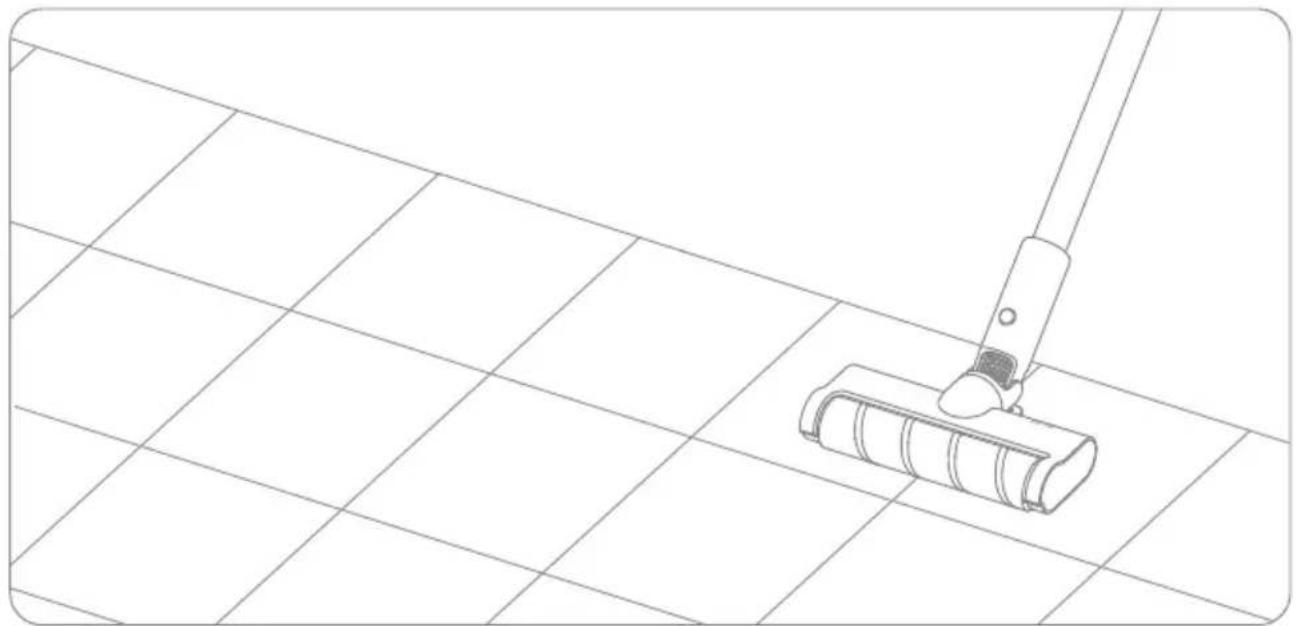

Uso no cenário diferente

Barra de escova de rolo macia: Adequado para aspirar madeira, azulejos, mármore e outras superfícies de piso duro, bem como aspirar pedaços maiores de sujeira e detritos.

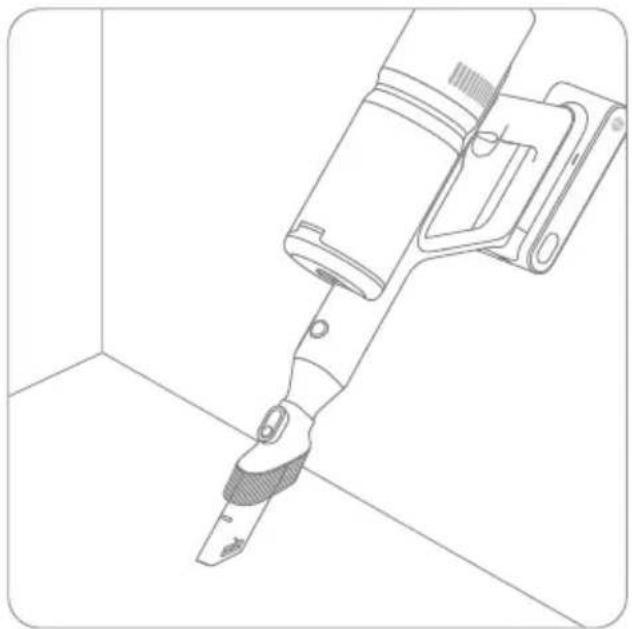

Bocal de escova 2 em 1: Para aspirar a poeira de cortinas, teclados, tetos, sofás, interiores de veículos, mesas de centro, etc.

Clipe de Fixação: O bocal para fendas 2 em 1 pode ser armazenado no clipe de fixação conforme mostrado quando não estiver em uso.

- Se qualquer parte rotativa ficar presa, pode desligar automaticamente. Remova todos os objetos presos para que o dispositivo possa funcionar normalmente.

- Quando a bateria fica superaquecida, pode desligar automaticamente. Espere até que a temperatura da bateria volte ao normal, então funcionará normalmente.

Cuidado e manutenção

Dicas:

1. Sempre use peças genuínas para evitar que sua garantia seja anulada.

2. Se o aspirador não for usado por um longo período, carregue-o totalmente, desconecte o adaptador de energia e guarde-o no ambiente fresco e com baixa umidade, longe da luz solar direta. Para evitar a descarga excessiva da bateria, recarregue o aspirador pelo menos uma vez a cada 3 meses.

Limpeza do Host

Limpe com um pano macio e seco.

Antes de limpar o coletor de pó, desconecte o adaptador de energia e mantenha o botão ligação / desligação do aspirador na posição desligada. E não pressione o interruptor.

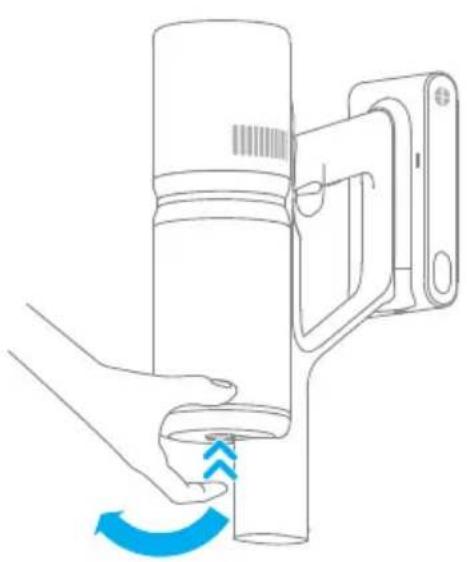

1. Pressione o botão de liberação do compartimento de poeira e segure-o para remover o aspirador na direção da seta.

Nota: recomenda-se limpar o depósito de pó após cada utilização.

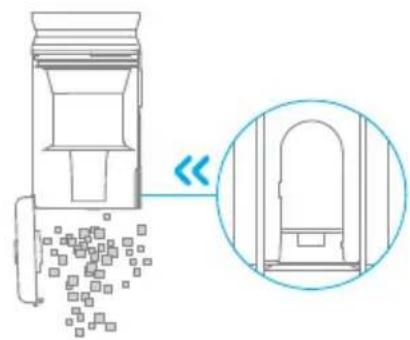

Método 1: pressione o botão de liberação na parte inferior da bandeja.

Método 2: segure a tampa superior do depósito de pó e remova o conjunto do ciclone.

Cuidado e manutenção

1. Remova o pré-filtro. Rode ligeiramente o conjunto do ciclone para o remover do depósito de pó.

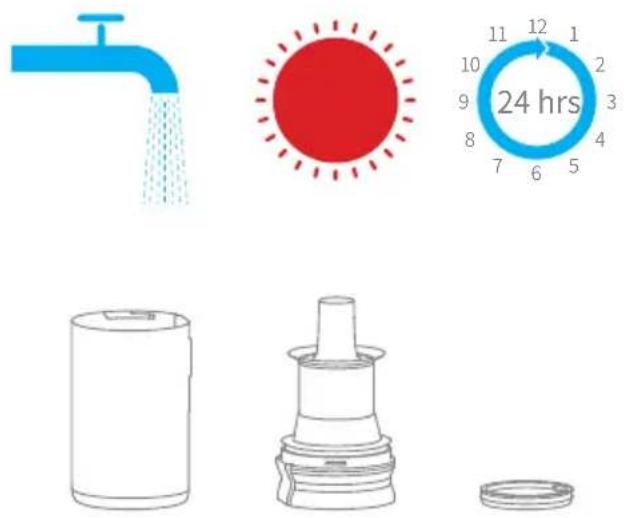

1. Enxágue o conjunto do ciclone, o pré-filtro e o coletor de pó até que estejam limpos. Após a lavagem, seque ao ar por pelo menos 24 horas.

• Recomenda-se limpar o depósito de pó uma vez por mês.
• Recomenda-se limpar o sistema de ciclone e pré-filtrar pelo menos uma vez a cada 3 a 4 meses.

Cuidado e manutenção

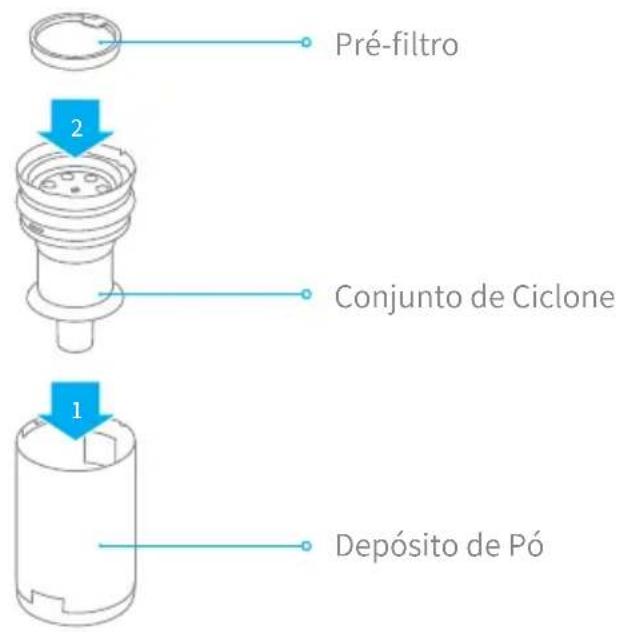

Instalação do Conjunto do Depósito de Pó

Obeservação: Instala o conjunto do ciclone e o pré-filtro no depósito de pó.

1. Deve garantir que todos os filtros estão completamente secos antes de reinstalar.

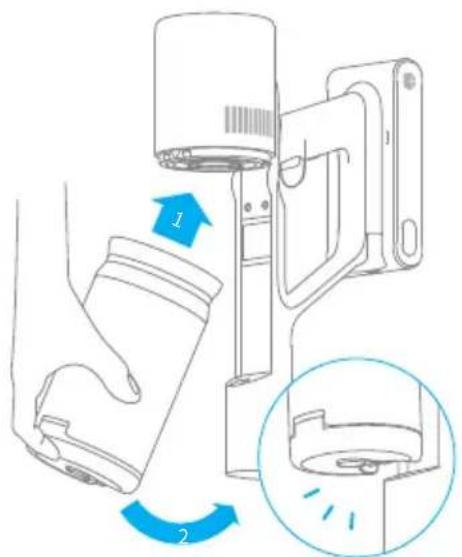

1. Alinhe as ranhuras do depósito de pó com os entalhes do aspirador.

Cuidado e manutenção

Limpeza do filtro

Recomenda-se limpar o filtro uma vez a cada 4 a 6 meses.

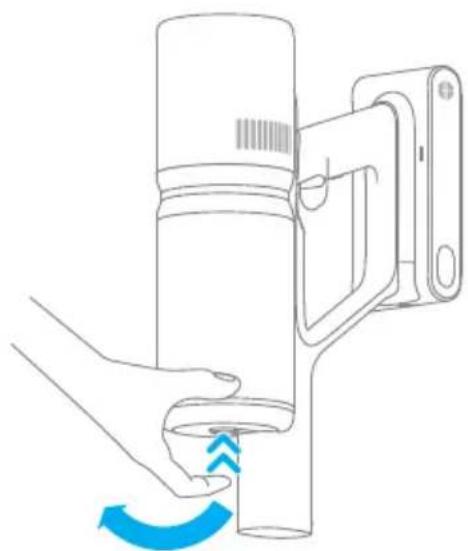

1. Remova o coletor de pó conforme o mostrado na figura.

2. Remova o filtro do vácuo, puxando-o para baixo na direção mostrada na figura.

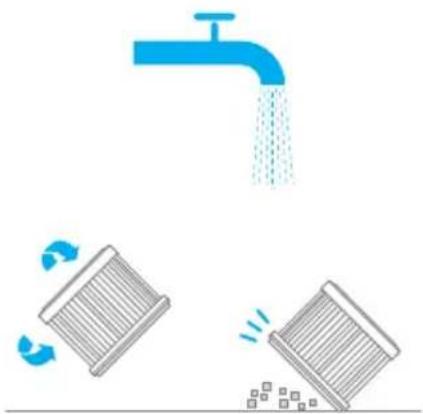

1. Limpe o filtro com água limpa. Deve garantir que gire o filtro 360° para remover completamente toda a poeira presa no filtro. Bata levemente no filtro para remover o excesso de sujeira.

2. Deixe o filtro secar ao ar por 24 horas.

• Use apenas água limpa para lavar o filtro. Não use detergente.
• Não tente limpar o filtro com escova ou dedo.

Cuidado e manutenção

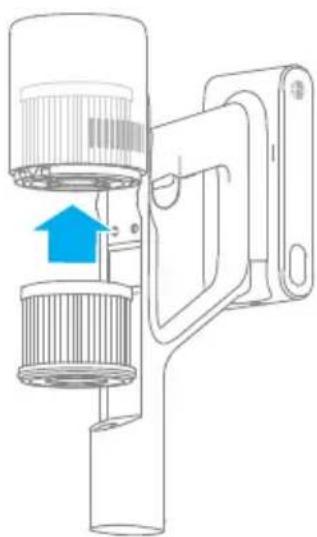

Instalação do Filtro

1. Insira o filtro no vácuo e pressione suavemente para baixo, conforme ilustrado.

2. Reinstale o depósito de pó

O aspirador contém uma bateria de íon de lítio recarregável e removível, e tem um número limitado de ciclos de recarga. Depois de uso prolongado, a bateria pode ficar sem mais carga. Neste caso, a bateria já atinja o fim de seu ciclo de vida e precisa ser substituída.

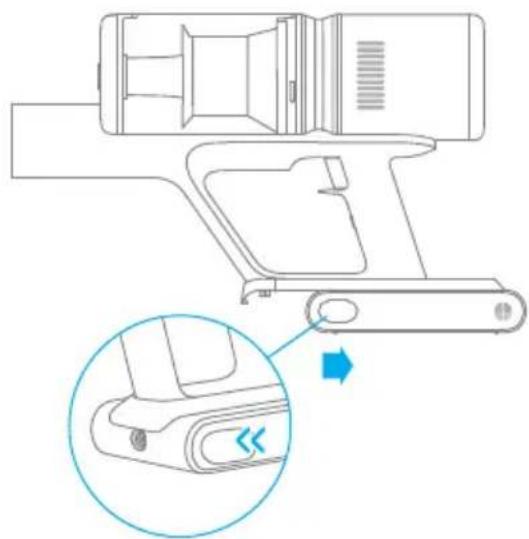

1. Pressione o botão de liberação da bateria e deslize-a para a direita, conforme ilustrado, para removê-la.
2. Instale a nova bateria.

Cuidado e manutenção

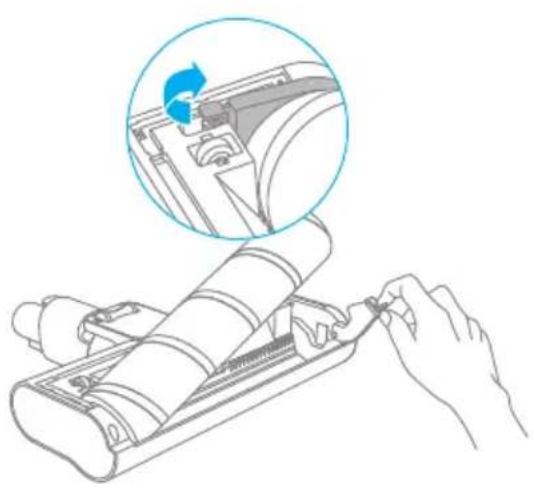

Limpeza da Barra de Escova de Rolo Macia

1. Empurre o botão de liberação da cabeça da barra na direção da seta até que a tampa da barra se abra, e remova a cabeça da barra, levantando-a na direção indicada.

Obeservação: use pequenas ferramentas para erguer o clipe.

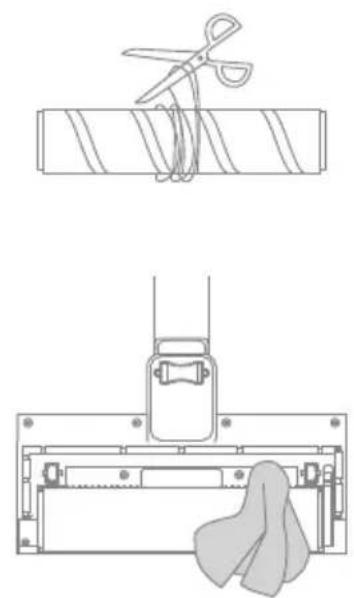

1. Use uma tesoura para cortar os cabelos e fibras que ficam presas na cabeça da escova. Limpe a poeira do entalhe e da tampa transparente com um pano seco ou toalha de papel. Seque bem antes de usar.

1. Quando estiver suja, enxágue a escova giratória com água até que esteja limpa.

1. Deixe a escova giratória em pé por pelo menos 24 horas até que esteja totalmente seca.

Host
Modelo VPD1 Tensão de carga 30 V			---
Potência nominal 350 W Tensão nominal 25,2 V			---
Tempo de carregamento	cerca de 2,5 horas Capacidade de Carga 2000 mAh
Barra de Escova de Rolo Macia
Modelo AVB11
Tensão de carga 40 W
Tensão nominal 25,2 V	---
Adaptador de Energia
Modelo YLS0251B-E300080 Entrada			100-240 V~ 50/60 Hz0,8 A Max
Saída	30 V ---800 mA	Eficiência Ativa Média	88,53 %
Eficiência em baixa carga (10%)	78,66 %	Consumo de energia sem carga	0,09 W
Pacote de Bateria Recarregável de Íon-lítio
Modelo	P2013A-7S1P-SCA	Capacidade Nominal	2000 mAh
Voltagem Nominal	25,2 V ---	Energia	45,36 Wh

A bateria de íon de lítio contém substâncias que são prejudiciais ao meio ambiente. Antes de descartar o aspirador, remova primeiro a bateria e, em seguida, descarte ou recicle-a de acordo com as leis e regulamentações locais do país ou região.

Perguntas e Respostas

Se o aspirador não estiver funcionando corretamente, consulte a tabela de solução de problemas abaixo.

Erros Causas Possíveis Soluções
O aspirador não funciona.	O aspirador está sem bateria ou com pouca energia.	Carregue totalmente e continue a usá-lo.
	Modo de proteção contra superaquecimento acionado por um bloqueio.	Limpe as aberturas de sucção ou o duto de ar.Espere até que o aspirador esfrie e, em seguida, reactive-o.
	Abertura de sucção ou duto de ar bloqueado.	Remova qualquer bloqueio da abertura de sucção ou duto de ar.
Força de sucção fraca.	O copo de poeira está cheio e / ou o conjunto do filtro está entupido.	Esvazie o copo de poeira e limpe o conjunto do filtro.
	Bloqueio de acessório.	Elimine bloqueio no acessório.
O motor tem um barulho estranho.	A abertura de sucção principal ou haste de extensão está bloqueada.	Remova qualquer bloqueio na abertura de sucção principal ou na haste de extensão.
O indicador da bateria não acende durante o carregamento.	O adaptador não está conectado ao aspirador.	Certifique-se de que o adaptador de energia esteja conectado corretamente.
	A bateria está totalmente carregada e entra no modo de espera.	Pode usar normalmente.
	Se o problema persistir após descartar as duas possibilidades acima.	Entre em contato com o departamento de serviço pós-venda para manutenção.
Carrega demasiado lentamente.	A temperatura da bateria está muito baixa ou muito alta.	Aguarde até que a temperatura da bateria volte ao normal e, em seguida, continue a usar o aspirador.

Solução de problemas

Se o vácuo não estiver funcionando corretamente, a tela exibirá uma mensagem de erro. Consulte a tabela de solução de problemas para encontrar sua solução.

Ícone de Erro Causas Possíveis Soluções
	Escova de rolo presa	Consulte a seção do guia de manutenção [Limpeza da barra da escova do rolo macio] para limpar o material de fibra e os cabelos enrolados na escova do rolo.
	Duto de ar bloqueado	Verifique se o tanque de poeira, a haste de extensão e a barra da escova do rolo macio estão bloqueados ou não.
	Erro	Entre em contato com nosso departamento de serviço pós-venda para manutenção.
	Superaquecimento	Aguarde e continue a usar quando a temperatura da bateria estiver normal.

Informações sobre WEEE

Todos os produtos com este símbolo são resíduos de equipamento elétricos e eletrônicos (a sigla é REEE conforme a diretiva 2012/19/UE), que não deve ser misturado com o lixo doméstico indiferenciado. Entretanto, deve proteger a saúde humana e o meio ambiente e entregue seu equipamento residual a um ponto de coleta designado para sua reciclagem, sendo indicado pelo governo ou pelas autoridades locais. O descarte e a reciclagem corretos ajudarão a prevenir potenciais consequências negativas para o meio ambiente e para a saúde humana. Entre em contato com o instalador ou as autoridades locais para obter mais informações sobre a localização, bem como os termos e condições de tais pontos de coleta.
