GECM 3643 Li M - Cortador de relva elétrico EINHELL - Manual de utilização gratuito

Tipo de produto	Cortador de grama elétrico sem fio
Marca	Einhell
Modelo	GECM 3643 Li M
Peso	17,3 kg
Largura de corte	43 cm
Ajuste da altura de corte	25-75 mm, 6 posições
Volume do cesto coletor	63 litros
Alimentação	2 baterias de íon-lítio Power X-Change 18 V, 4,0 Ah
Carregador	2 carregadores Power X-Charger, entrada 200-250 V ~ 50-60 Hz
Velocidade de rotação do motor	3000 rpm
Nível de pressão sonora	83 dB(A)
Nível de potência sonora garantido	90 dB(A)
Vibração no guidão	≤ 2,5 m/s², incerteza K = 1,5 m/s²
Classe de proteção	II, IPX1
Funções principais	Corte, mulching (com adaptador), recolha no cesto
Segurança	Bloqueio de partida, interruptor Liga/Desliga, tampa de ejeção, parada automática ao soltar o guidão
Manutenção e limpeza	Limpeza com escova ou pano úmido após uso; não utilizar água corrente
Peças sobressalentes e reparabilidade	Lâmina de reposição ref. 34.054.51, serviço pós-venda em www.Einhell-Service.com
Armazenamento e transporte	Armazenar em local seco, protegido do gelo, temperatura ideal 5-30°C; rebater o guidão para transporte

Perguntas frequentes - GECM 3643 Li M EINHELL

Como carregar as baterias do cortador de grama?

Remova as baterias do aparelho pressionando o botão lateral. Conecte o carregador a uma tomada elétrica (200-250 V). Insira a bateria no carregador. O LED verde pisca durante o carregamento e fica fixo quando o carregamento estiver completo. As duas baterias devem ser carregadas simultaneamente e nunca combinadas com níveis de carga diferentes.

Como ajustar a altura de corte?

Certifique-se de que o motor está desligado e o pino de segurança removido. Empurre a alavanca de ajuste para fora (A), coloque-a na altura desejada (B) entre 6 posições (25 a 75 mm), depois solte a alavanca para travar. Verifique se a altura é igual dos dois lados.

Como usar a função de mulching?

O mulching é possível apenas em grama curta. Desligue o motor e remova o pino de segurança. Desencaixe o cesto coletor e empurre o adaptador de mulching (fornecido) no orifício de ejeção. Feche a tampa de ejeção. O cortador triturará a grama e a redistribuirá no gramado.

O que fazer se o cortador não ligar?

Verifique se o pino de contato (Fig. 15/pos.12) está bem inserido. Certifique-se de que as baterias estão corretamente conectadas e carregadas. Verifique se a grama não está muito alta ou se o compartimento não está obstruído. Se o problema persistir, consulte o plano de localização de erros no manual.

Como limpar o cortador?

Remova primeiro as baterias e o pino de segurança. Limpe o aparelho com uma escova ou pano úmido e um pouco de sabão. Nunca use lavadora de alta pressão ou água corrente. Limpe os depósitos de grama no compartimento e na lâmina regularmente.

Quando e como substituir a lâmina?

Verifique regularmente o estado da lâmina. Se estiver cega ou danificada, substitua por uma lâmina original (ref. 34.054.51). Use luvas. Desaperte o parafuso de fixação (Fig. 17), remova a lâmina, monte a nova respeitando o sentido de montagem (as aletas para o compartimento). Aperte o parafuso a aproximadamente 25 Nm.

Como esvaziar o cesto coletor de grama?

Desligue o motor e aguarde a parada completa da lâmina. Levante a tampa de ejeção com uma mão, com a outra retire o cesto pela alça. A tampa fecha automaticamente. Esvazie o cesto e limpe-o, se necessário, antes de recolocá-lo.

Por que o LED do carregador pisca vermelho e verde?

Isso indica um erro ou perturbação térmica. Se os dois LEDs piscam simultaneamente, a bateria pode estar muito quente ou muito fria. Remova-a e deixe-a em temperatura ambiente por um dia. Se o problema persistir, a bateria está com defeito e deve ser substituída.

Como armazenar o cortador no inverno?

Remova as baterias e guarde-as em local seco entre 5°C e 30°C, carregadas a pelo menos 40%. Limpe cuidadosamente o cortador. Aperte os parafusos. Armazene-o em local seco, protegido do gelo. Pode rebater o guidão para economizar espaço.

Quais são as precauções de segurança essenciais?

Leia atentamente o manual antes de usar. Nunca deixe crianças usarem o aparelho. Use sapatos fechados e calças. Não corte em declives superiores a 15°. Sempre remova o pino de segurança e as baterias antes de qualquer manutenção. Não toque na lâmina em movimento e aguarde sua parada completa.

MANUAL DE UTILIZADOR GECM 3643 Li M EINHELL

4. Características Técnicas

Tensão 36 V d.c.

A bateria está completamente carregada.

Se 1 ou 2 LEDs estiverem acesos:

A bateria dispõe de suficiente carga residual.

Se 1 LED piscar:

Retirar a(s) bateria(s).

Armazenamento

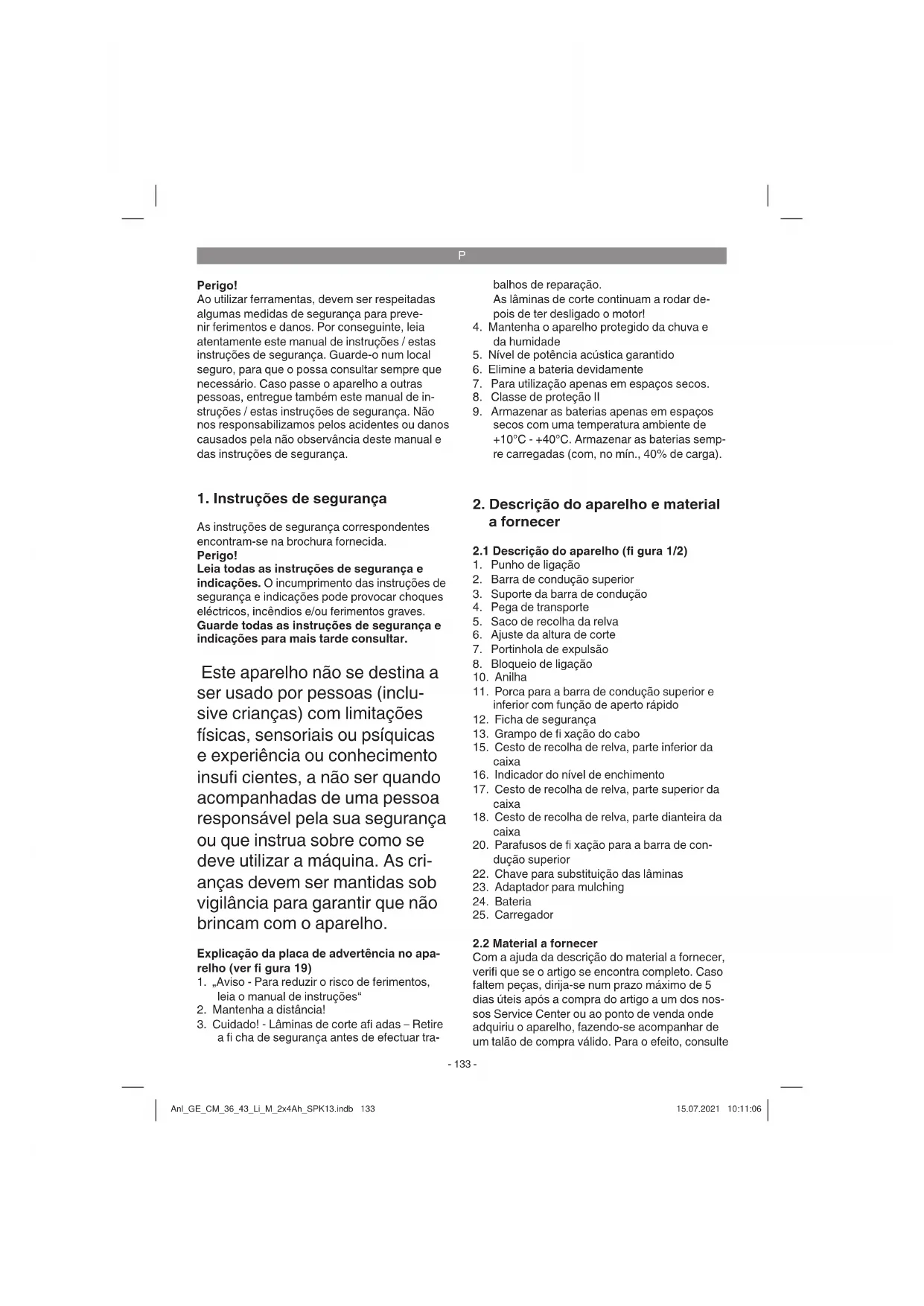

Ao utilizar ferramentas, devem ser respeitadas as normas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue-lhes o manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

Perigo!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações podem provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para consulta futura.

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com limitações físicas, sensoriais ou psíquicas e experiência ou conhecimento insuficientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

Explicação da placa de advertência no aparelho (ver figura 19)

1. Aviso - Para reduzir o risco de ferimentos, leia o manual de instruções.
2. Mantenha a distância!
3. Cuidado! - Lâminas de corte afiadas - Retire a ficha de segurança antes de efetuar tra

balhos de reparação.

As lâminas de corte continuam a rodar depois de ter desligado o motor!

1. Mantenha o aparelho protegido da chuva e da humidade.
2. Nível de potência acústica garantido.
3. Elimine a bateria devidamente.
4. Para utilizar apenas em espaços secos.
5. Classe de proteção II.
6. Armazenar as baterias apenas em espaços secos com uma temperatura ambiente de +10°C a +40°C. Armazenar as baterias sempre carregadas (com, no mínimo, 40% de carga).

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (figura 1/2)

1. Punho de ligação
2. Barra de condução superior
3. Suporte da barra de condução
4. Pega de transporte
5. Saco de recolha da relva
6. Ajuste da altura de corte
7. Portinhola de expulsão
8. Bloqueio de ligação
9. Anilha
10. Porca para a barra de condução superior e inferior com função de aperto rápido
11. Ficha de segurança
12. Grampo de fixação do cabo
13. Cesto de recolha de relva, parte inferior da caixa
14. Indicador do nível de enchimento
15. Cesto de recolha de relva, parte superior da caixa
16. Cesto de recolha de relva, parte dianteira da caixa
17. Parafusos de fixação para a barra de condução superior
18. Chave para substituição das lâminas
19. Adaptador para mulching
20. Bateria
21. Carregador

2.2 Material a fornecer

Com a entrega do material a fornecer, verifique se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra. Para o efeito, consulte

P

a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fim do manual.

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam). Verifique se o material a fornecer está completo. Verifique se o aparelho e as peças acessórias apresentam danos de transporte. Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfixia!

Corta-relvas sem fio - Suporte da barra de condução (2x) Cesto de recolha de relva Anilhas (2x) Porca para as barras de condução superior e inferior com função de aperto rápido (2x) Ficha de segurança Grampo de fixação do cabo (3x) - Parafusos de fixação para a barra de condução superior (2x) Adaptador para mulching Chave para substituição das lâminas Bateria (2x) - Carregador (2x) - Manual de instruções original Instruções de segurança

3. Utilização adequada

O corta-relvas destina-se à utilização a nível doméstico e jardinagem como hobby.

Considera-se que os corta-relvas para utilização a nível doméstico e jardinagem quando hobby, regra geral, não ultrapassam as 50 horas de serviço, sendo realizados predominantemente para a conservação de relva ou superfícies relvadas, ficando excluída a sua utilização em jardins públicos, parques, instalações desportivas, na agricultura ou na silvicultura.

Atenção! O corta-relvas não pode ser utilizado para aparar moitas, sebes e arbustos, para cortar e triturar plantas trespassadas ou para cortar relva em coberturas ou em floreiras e para limpar (aspiração) caminhos ou para triturar partes de árvores e sebes. Para além disso, o corta-relvas não pode ser utilizado como moto-enxada ou para aplanar elevações de terreno, como p. ex. elevações causadas por toupeiras.

Por motivos de segurança, o corta-relvas não deve ser utilizado como unidade de acionamento para outras ferramentas de trabalho ou jogos de ferramentas, de que tipo for, a não ser que seja expressamente permitido pelo fabricante.

A máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os outros aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

4. Dados técnicos

Tensão 36 V d.c.

Classe de proteção: III

Peso: 17,3 kg

Vibração na barra: 2,5 m/s²

Incerteza K: 1,5 m/s²

Ajuste da altitude de corte: 25-75 mm; 6 níveis

Grau de proteção: IPX1

2 baterias de lítio Power X-Change

Tensão: 18 V d.c.

Capacidade: 4,0 Ah

N. de células: 10

2 Carregador Power X-Charger

Tensão de entrada: 200-250 V ~ 50-60 Hz

Tensão de saída: 20 V d.c.

Corrente de saída: 3,0 A

Classe de proteção: II/回

Os valores de ruído e de vibração foram medidos

de acordo com as normas EN ISO 3744:1995,

ISO 11094:1991 e EN ISO 20643:2008.

Utilize apenas aparelhos em bom estado. - Limpe e faça a manutenção do aparelho regularmente. Adapte o seu modo de trabalho ao aparelho. - Não sobrecarregue o aparelho. - Se necessário, submeta o aparelho a uma verificação. - Desligue o aparelho, quando este não estiver a ser utilizado. Use luvas.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo, esta ferramenta elétrica pode apresentar os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de proteção adequada.
2. Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.

Aviso!

Durante o funcionamento, este aparelho produz um campo eletromagnético. Em determinadas circunstâncias, este campo pode afetar implantes médicos ativos ou passivos. Para reduzir o perigo de ferimentos graves ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus médicos e os fabricantes dos implantes, antes de utilizarem o aparelho.

5. Antes da colocação em funcionamento

O corta-relvas encontra-se parcialmente montado no momento de entrega. A barra de direção e o cesto de recolha têm de ser montados antes da utilização do corta-relvas. Siga as instruções de serviço, passo a passo, e observe as figuras durante a montagem.

Nota! As peças de montagem necessárias (parafusos, guias do cabo, etc.) ou as peças funcionais (p. ex. fichas, chaves, etc.) encontram-se nas peças moldadas da embalagem ou presas ao aparelho.

Montagem da barra de direção (figuras 3 a 6)

O suporte da barra de direção (pos.3) é colocado no encaixe da barra e fixado com a função de aperto rápido (pos.11) (figura 3). A barra de direção superior (pos.2) tem de ser empurrada sobre o suporte da barra de direção (pos.3) e fixada como indicado na figura 4. A seguir, fixe o cabo do motor à barra de direção (figura 5) com os suportes de cabo (pos.13). Selecione agora um dos 3 escalões para a altura da barra (figura 6/pos.A).

Nota!

O ajuste de altura deve ser colocado na área marcada. Se necessário, desaperte o respetivo dispositivo de abertura rápida para que a alavanca de abertura rápida (figura 6/pos.11) possa depois ser dobrada para trás.

• Pressione a barra de guia com a função de aperto rápido (figura 6/pos.11) fixando na posição desejada.

Aviso!

O ajuste da altura tem de ser sempre igual em ambos os lados.

• Alinhe o cabo, com os respetivos grampos de fixação, ao longo da barra de guia (figura 5/pos. 13).

Montagem do saco de recolha (ver figuras 7 a 9)

Encaixe primeiro a parte inferior da caixa (pos. 15) e a parte dianteira da caixa (pos. 18), como indica na figura 7. A seguir, encaixe a parte superior da caixa (pos. 17) nas metades já montadas (figura 8). Para enganchar o cesto de recolha, tem de se desligar o motor, e a lâmina

de corte não pode rodar. Levante a portinhola de expulsão (pos. 7) com uma mão. Com a outra, segure o cesto de recolha pelo punho e enganche-o por cima (figura 9).

Indicador do nível de enchimento do dispositivo de recolha

O dispositivo de recolha dispõe de um indicador do nível de enchimento (fig. 2/pos. 16). Este abre-se devido à circulação de ar produzida pela relva durante o funcionamento. Se a tampa se fechar, significa que o dispositivo de recolha está cheio e por isso deve ser esvaziado. Para um funcionamento correto do indicador do nível de enchimento, os orifícios sob a tampa têm de estar sempre limpos e permeáveis.

Ajuste da altura de corte Atenção!

O ajuste da altura de corte só pode ser efectuado com o aparelho desligado e com a ficha de segurança retirada.

Antes de cortar a relva, verifique se o dispositivo de corte não está rombo e se os respectivos elementos de fixação não estão danificados. Substitua os dispositivos de corte que estejam rombos e/ou danificados, de modo a prevenir um desalinhamento. Não se esqueça de desligar o motor e retirar a ficha de segurança antes de efectuar esta verificação.

A altura de corte tem que ser ajustada da seguinte forma (ver figura 10):

1. Pressione a alavanca (A) para fora.
2. Coloque a alavanca (B) na altura de corte pretendida.
3. Solte a alavanca (A) e verifique se ficou bem fixa no fixador.

Consulta da altura de corte

A altura de corte pode ser ajustada de 25-75 mm em 6 escalões e pode ser consultada na escala (figura 12/D).

Utilização do adaptador para mulching (figura 11)

Com o sistema mulching, o produto cortado é triturado na carcaça do corta-relvas fechada e novamente distribuído na relva. Deixa assim de ser necessária a recolha e eliminação da relva.

Nota! O mulching só pode ser feito em relva relativamente curta.

Aviso!

A cunha de mulching só pode ser montada com o motor parado e com a ficha de segurança retirada.

Para usar a função mulching, desenganche o saco de recolha e empurre o adaptador para mulching (figura 11/pos. 23) para a abertura de expulsão e feche a portinhola de expulsão.

Montagem da bateria (figura 12)

Abra a tampa da bateria. Depois, insira as duas baterias, como ilustrado na fig. 12, nos encaixes.

Nota!

Utilize apenas baterias com o mesmo nível de enchimento. Nunca combine baterias cheias com baterias meio cheias. Carregue sempre as duas baterias em simultâneo.

A bateria com um nível de energia mais reduzido determina o tempo de funcionamento do aparelho. Antes do acontecimento, tem de se carregar sempre integralmente as duas baterias.

Feche a tampa da bateria baixando-a e certifique-se de que engata corretamente.

Carregar a bateria (figura 13)

1. Retirar o pack de baterias do aparelho, premindo para isso a tecla de engate (figura 12/pos. C).
2. Verifique se a tensão de rede indicada na placa de características corresponde à tensão de rede existente. Ligue a ficha de alimentação do carregador à tomada. O LED verde começa a piscar.
3. Insira a bateria no carregador.
4. No ponto "Visor do carregador", encontrará uma janela com os significados dos LEDs no carregador.

A bateria pode aquecer um pouco durante o carregamento. É normal que isso ocorra.

Se o carregamento do pack de baterias não for possível, verifique

• se existe tensão de rede na tomada
• ou se existe um contacto correto nos contactos de carregamento.

Se continuar a não ser possível carregar o pack de baterias, envie

o carregador e o pack de baterias para o nosso serviço de assistência técnica.

Para o envio correto, contacte o nosso serviço de assistência técnica ou o ponto de venda onde adquiriu o aparelho.

Ao enviar ou eliminar baterias ou o aparelho sem fio, certifique-se de que estas são embaladas individualmente em sacos de plástico para evitar curto-circuitos e incêndios!

Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verificar que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descarregar-se completamente. Esta situação poderia provocar uma avaria no pack de baterias!

Indicação da capacidade do acumulador (fig. 14)

Prima o interruptor para obter a indicação da capacidade do acumulador (A). O indicador da capacidade do acumulador (B) indica-lhe o nível de energia do acumulador através de 3 LEDs.

Acendem-se os 3 LEDs:

O acumulador está completamente carregado.

O acumulador dispõe de energia residual suficiente.

1 LED a piscar

O acumulador está vazio, carregue-o.

Todos os LEDs a piscar:

A temperatura da bateria não foi alcançada. Remova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria sofreu uma descarga total e tem defeito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada.

6. Operação

Cuidado!

O corta-relvas dispõe de um dispositivo de segurança para prevenir utilizações indesejadas. Imediatamente antes da colocação em funcionamento do corta-relvas, insira a ficha de segurança (fig. 15/pos. 12) e, cada vez que interromper o trabalho ou antes de o concluir, volte a remover a ficha de segurança.

Cuidado!

Para evitar a ligação inadvertida, o corta-relvas está equipado com um bloqueio de ligação (figura 16/pos. 8), que tem de ser premido antes que se possa ativar o punho de ligação (figura 16/pos. 1). O corta-relvas desliga-se assim que se larga o punho de ligação. O arranque pode demorar alguns segundos. Durante o funcionamento em vazio, as rotações diminuem após alguns segundos e, sob carga, voltam a aumentar após alguns segundos. Repita várias vezes este procedimento para ter a certeza de que o seu aparelho funciona corretamente. Antes de efetuar trabalhos de reparação ou manutenção no aparelho, certifique-se de que a lâmina não está a girar e de que a ficha de segurança está retirada.

Aviso! Nunca abra a portinhola de expulsão quando o dispositivo de recolha é esvaziado e o motor ainda estiver a funcionar. Uma lâmina em rotação pode causar ferimentos graves.

Fixe sempre bem a portinhola de ejeção e o cesto de recolha da relva. Antes de os remover, deve desligar sempre o motor.

A distância de segurança predeterminada pela barra de guia entre a carcaça da lâmina e o utilizador tem de ser respeitada. Preste uma atenção especial ao cortar a relva e ao alterar a direção em taludes e declives. Certifique-se de que está numa posição segura, use calçado antiderrapante, maleável e calças compridas.

Corte a relva sempre em sentido transversal ao declive. Por motivos de segurança, o corta-relvas não pode ser utilizado em declives superiores a 15 graus.

Muito cuidado ao recuar e ao puxar o corta-relvas. Existe o perigo de tropeçar!

Indicações para cortar a relva adequadamente

Ao cortar a relva, é recomendado que a passagem de corte apanhe uma parte da relva anteriormente cortada, de modo a garantir a uniformidade do corte.

Trabalhe apenas com uma lâmina afiada e em perfeitas condições, para que as pontas da relva não fiquem retalhadas e a relva seque ficando amarela.

Para encontrar um corte uniforme da relva, conduza o corta-relvas em linhas retas. As linhas

devem sobrepor-se sempre em alguns centímetros, para eliminar eventuais margens.

O tempo de funcionamento da bateria e o rendimento por superfície em metros quadrados com uma carga de bateria dependem em grande medida das características da relva (p. ex. densidade, gravidade, comprimento, altura de corte...) e da velocidade de corte (velocidade de passada normal). Para a adaptação individual do rendimento por superfície, recomendamos cortar a relva mais vezes, com uma maior altura de corte e a uma velocidade moderada. Ligar e desligar o aparelho frequentemente durante o processo de corte da relva reduz igualmente o rendimento por superfície. Se o tempo de funcionamento da bateria (rendimento por superfície) não for satisfatório apesar das medidas acima mencionadas, a solução pode ser a utilização de baterias com uma maior capacidade (Ah).

O número de vezes que a relva deve ser cortada depende apenas da rapidez com que ela cresce. Durante a época de crescimento máximo (maio a junho), a relva deve ser cortada duas vezes por semana; durante os restantes meses do ano, apenas uma vez por semana. A altura de corte deve situar-se entre os 4 e os 6 cm, e a relva deverá crescer entre 4 a 5 cm antes de ser novamente cortada. Caso a relva tenha crescido um pouco mais, não deve cometer o erro de cortá-la de imediato à altura normal. Isso prejudica a relva. Nunca corte mais de metade da altura da relva.

Mantenha o lado inferior da carcaça do corta-relvas limpo e remova impreterivelmente os detritos de relva. Os detritos dificultam o arranque, afetam a qualidade do corte e a expulsão da relva. Nos declives, efetue o corte no sentido transversal ao declive. Pode evitar o eventual deslizamento do corta-relvas colocando-o numa posição inclinada, para cima. Selecione a altura de corte de acordo com o comprimento real da relva. Efetue várias passagens, de modo a que o desbaste da relva não ultrapasse os 4 cm de uma só vez.

Desligue o motor antes de realizar qualquer controlo da lâmina. Lembre-se de que a lâmina afiada continua a girar durante alguns segundos depois de ter desligado o motor. Nunca tente parar a lâmina. Verifique regularmente se a lâmina está corretamente fixada, em bom estado e bem afiada. Caso contrário, afie ou substitua a lâmina. Caso a lâmina em movimento bata num objeto,

pare o corta-relvas e espere até que a lâmina fique totalmente parada. Em seguida, verifique o estado da lâmina e do suporte da lâmina. Caso estejam danificados, devem ser substituídos.

Deve esvaziar o cesto de recolha logo que veja restos de relva caídos. Atenção! Antes de retirar o cesto de recolha, deve desligar o motor e esperar que o acessório de corte pare. Retire a ficha de segurança.

Para retirar o cesto de recolha, deve elevar a portinhola de expulsão com uma mão e tirar o cesto de recolha junto à pega de transporte com a outra. Ao desenganchar o cesto de recolha, a portinhola de expulsão cai e fecha a abertura de expulsão traseira, conforme previsto nas normas de segurança. Caso restos de relva fiquem presos na abertura, deve puxar o corta-relvas aproximadamente 1 m para trás para fazer o acionamento do motor.

Os restos de relva existentes na carcaça do corta-relvas e na ferramenta de trabalho não devem ser removidos com as mãos ou com os pés, mas com meios auxiliares adequados, p. ex. uma escova ou uma vassoura.

Para garantir uma boa recolha da relva, deve-se limpar o cesto de recolha por dentro antes de cada utilização.

Engate o cesto de recolha apenas quando o motor estiver desligado, a ficha de segurança retirada e o acessório de corte parado.

Eleve a portinhola de expulsão com uma mão, com a outra, segure o cesto de recolha muito ao punho, encaixando-o a partir de cima.

7. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Retire a ficha de segurança antes de qualquer trabalho de limpeza (fig. 15/pos. 12). Retire a(s) bateria(s).

7.1 Limpeza

• Mantenha os dispositivos de segurança, as ranhuras de ventilação e a carcaça do motor o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido.

P

mido a baixa pressão.

• O corta-relvas não pode ser limpo com água corrente, especialmente sob alta pressão.
• Aconselhamos a limpeza do aparelho imediatamente antes de cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. Se possível, limpe o corta-relvas com escovas ou panos.

7.2 Manutenção

• As lâminas, os suportes das lâminas e os pernos que estejam desgastados ou danificados devem ser substituídos por completo por um técnico autorizado, para garantir o equilíbrio vertical.
• Certifique-se de que todos os elementos de fixação (parafusos, porcas etc.) estão bem apertados, de modo a poder trabalhar em segurança com o corta-relvas. Verifique com frequência o dispositivo de recolha da relva quanto a sinais de desgaste.
• Substitua as peças desgastadas ou danificadas.
• Para alcançar uma vida útil longa, deve lubrificar todas as peças roscadas, bem como as rodas e os eixos.
• Para além de garantir a longevidade e eficiência, a conservação regular do corta-relvas contribui para um corte cuidadoso e fácil da relva.
• O componente sujeito a maior desgaste é a lâmina. Verifique regularmente o estado da lâmina, bem como a sua fixação. Caso a lâmina esteja gasta, deve substituí-la ou afiá-la imediatamente. Se surgirem vibrações excessivas no corta-relvas, significa que a lâmina não está corretamente equilibrada ou que ficou deformada devido às pancadas. Nesses casos, deve repará-la ou substituí-la de imediato.
• No interior do aparelho, não existem quaisquer peças que necessitem de manutenção.

7.3 Substituir a lâmina

Por motivos de segurança, aconselhamos que a substituição da lâmina seja feita por um técnico autorizado. Cuidado! Retire a ficha de segurança! Use luvas de trabalho! Utilize apenas lâminas originais, caso contrário, não se poderá garantir a funcionalidade e a segurança do aparelho.

Para substituir a lâmina, proceda da seguinte forma:

1. Desaperte o parafuso de fixação (ver fig. 17).
2. Retire a lâmina e coloque uma nova.
3. Ao montar a lâmina, preste atenção ao sentido de montagem. As aletas da lâmina têm de apontar para o interior do compartimento do motor (ver fig. 17). As tampas de encaixe têm de coincidir com as gravações na lâmina. (ver fig. 18)
4. De seguida, volte a apertar o parafuso de fixação com a chave universal. O binário de aperto deve ser de aprox. 25 Nm.

No final da época, deve efectuar um controlo geral do corta-relvas e remover todos os resíduos existentes. Verifique impreterivelmente o estado da lâmina antes do início de cada época. Em caso de reparação, dirija-se ao posto de assistência técnica. Utilize apenas peças sobressalentes originais.

7.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina,
• Número de artigo da máquina
• Número de identificação da máquina
• Número da peça sobressalente necessária. Pode encontrar os preços e informações actuais em www.Einhell-Service.com

Lâmina sobressalente Ref.ª: 34.054.51

8. Armazenagem e transporte

Retire a(s) bateria(s).

Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde o aparelho na embalagem original.

Transporte

• Antes de transportar o aparelho, desligue-o e retire a ficha de segurança. Monte dispositivos de proteção durante o transporte, caso existam. Para facilitar o transporte (ou a armazenagem), abra a alavanca de abertura rápida

P

(figura 4/pos. 11). Rode-a para trás de modo a que a barra de condução possa ser dobrada nesse ponto. Certifique-se de que o cabo no dentado esquerdo do ajuste da barra não é danificado.

Proteja o aparelho contra danos e vibrações fortes, que ocorrem sobretudo durante o transporte em veículos. - Prenda o aparelho para que este não deslize ou tombe.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos no lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

P

10. Visor do carregador

Estado do visor		Significado como operativo o inadequado a prioriar
LED ver-melho	LED verde
Desligado A	piscar Operacionalidade	O carregarador está ligado à rede e encontrar-se operacional; o Accumulador não está no carregarador
Ligado Desligado Carregamento		O carregarador carrega o Accumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontrar-se direitamente no carregarador. Notal: Os tempos de carregamento reais podem diferir dos tempos de car-regamento indicados em função da cargoa de Accumulador disponível.
Desligado Ligado O acumulador está carregado e está operacional.		De seguida, é comutado para um carregamento parcial até estar totalmen-te carregarado. Para tal, deixe o Accumulador aprox. mais 15 min. no carregarador. Medida a adotar: Remova o Accumulador do carregarador. Deslfigure o carregarador da rede.
A piscar Desligado Carregamento condiçãoado		O carregarador encontrar-se no modo de carregamento moderado. Aquí, por motivos de segurança, o Accumulador é carregarado mais lenta-mente, precisando de maior tempo até estar carregarado. Tal pode deter-se às seguides causas: - O Accumulador passou muito tempo sem ser carregarado. - A temperatura do Accumulador não se encontrar na faixa ideal. Medida a adotar: Aguarde até o carregamento estar conclusão; o Accumulador pode, no entanto, continuar a ser carregarado.
A piscar A piscar Falha		Já não é possivel efetuar o carregamento. O Accumulador tem um defeito. Medida a adotar: Um Accumulador com defeito não deve voltar a ser carregarado. Remova o Accumulador do carregarador.
Ligado Ligado Temperatura anomala		O Accumulador está demasiado quente (p. ex. radiação solar direta) ou de-masiado frio (abaixo dos 0° C) Medida a adotar: Retire o Accumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20°C).

P

11. Plano de localização de falhas

Falha Possível causa Eliminação
O motor não ar- ranca	a) Ligações ao motor soltas	a) Mandar verificar numa oficial de assistência técnica
	b) Aparelho pára na relva alta	b) Iniciar o corteonde a relva está rasteira ou onde ela já foi cortada; se necessário, alterar a altitude de corte
	c) Carcaça do corte-relvas entupida	c) Limpar a carcaça, para que a lámina possa funcionalmente
	d) Ficha de segurança não inserida	d) Inserir a fi cha de segurança (ver 6.)
	e) Bateria não inserida corretoamente	e) Remover a bateria e inseri-la de novo (ver 5.)
Potência do motor diminui	a) Relva muito alta ou demasiado hú­mida	a) Corrigir a altitude de corte, alterar o ajuste electrónico
	b) Carcaça do corte-relvas entupida	b) Limpar a carcaça
	c) Lâmina demasiado gasta	c) Substituir a lámina
	d) Capacidade da bateria diminui	d) Verifi caracapacidade da bateria e, se necessário,regarar a bateria (ver 5.)
Corte irregular a) Lâmina gasta	a) Substituir ou afiar a lámina	a) Substituir ou afiar a lámina
	b) Altura de corte Incorrecta	b) Corrigir a altitude de corte
O motor para repen- tinamente	a) Sobrecarga da bateria	a) Desligar e voltar a ligar o aparecido. Se isto suceder mais vezes, utilize uma bateria com capacidade mais alta (Ah)
	b) Bateria vazia	b) Usar a bateria_carregada

P

Só para países da UE

Não deite as ferramentas elétricas no lixo doméstico!

Segundo a diretiva europeia 2012/19/CE relativa aos resíduos de equipamentos elétricos e eletrônicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado pode ser entregue num ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrônicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG.

Reservado o direito a alterações técnicas

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certificado de garantia por agentes autorizados competentes, cujos contactos poderá encontrar no certificado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo
Peças de desgaste* Escovas de carvão, Accumulator
Consumíveis/peças consumíveis* Láminas
Peças em falta

• não incluído obrigatoriamente no material a fornecer!

Em caso de deficiências ou erros, pedimos-lhe que comunique o problema através da página de Internet www.Einhell-Service.com. Certifique-se de que faz uma descrição exata do problema, respondendo sempre às seguintes questões:

• O aparelho já funcionou alguma vez ou possui o defeito desde o início?
• Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
• Na sua opinião, que erro de funcionamento aparece ou apareceu (sintoma principal)? Descreva este erro de funcionamento.

Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam usar este produto quer no âmbito da sua atividade comercial quer de outra atividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afetam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as deficiências num novo aparelho adquirido do fabricante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por esta opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os outros aparelhos não terem sido concebidos para uso comercial, artesanal ou profissional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou atividades equiparáveis.
3. Excluídos pela nossa garantia estão:
4. Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorreta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insuficientes.
5. Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas).
6. Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outras causas.
7. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Fica excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem o reinício da contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
8. Para ativar a garantia, denuncie o aparelho com defeito juntamente com o comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características são excluídos do serviço de garantia devido à falta de identificação. Se o defeito do aparelho estiver abrangido pelo âmbito da garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efetuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica e do manual de instruções.

D Declaração de conformidade: Declaramos a conformidade de acordo com a diretiva e normas da UE para o artigo. GB Declaração de conformidade: Declaramos a conformidade de acordo com a diretiva e normas da UE para o artigo. F Declaração de conformidade: Declaramos a conformidade de acordo com as diretivas e normas da UE para o artigo. I Declaração de conformidade: declaramos a conformidade de acordo com a diretiva e normas da UE para o artigo. DK Declaração de conformidade: Atestamos a conformidade de acordo com a diretiva e normas da UE para o artigo. S Declaração de conformidade: Declaramos a seguinte conformidade, de acordo com a diretiva e normas da UE para o artigo. CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a norem pro výrobek. SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EU a noriem pre výrobok. NL Conformiteitsverklaring: wij verklaren conformiteit conform EU-richtlijn en normen voor artikel. E Declaración de conformidad: declaramos la conformidad a tenor de la directiva y normas de la UE para el artículo. FIN Vakuutus standardinmukaisuudesta: Vakuutamme, että EU-direktiivin ja standardien vaatimukset täyttyvät tuotteelle. SLO IZJAVA O SKLADNOSTI: potrjujemo skladnost s smernico EU in standardi za izdelek. H Megfelelőségi nyilatkozat: Az EU-irányelv és szabványok szerinti megfelelőséget jelöljük ki a cikkhez. RO Declarație de conformitate: Declarăm conformitatea conform directivei și normelor UE pentru articolul. GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με την οδηγία και τα πρότυπα της ΕΕ για το προϊόν. P Declaração de conformidade: Declaramos a conformidade de acordo com a diretiva CE e normas para o artigo.

HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl. BIH IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl. RSD DEKLARACIJA O USKLAĐENOSTI potvrđuje sljedeću usklađenost prema smjernicama EZ i normama za artikal. TR Uygunluk Deklarasyonu: AB direktifi ve ürün standartları uyarınca uygunluğu beyan ederiz. RU ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ: Настоящим удостоверяется, что следующая продукция соответствует директивам и нормам ЕС. EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiividele ja standarditele. LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvām un standartiem attiecīgajam izstrādājumam. LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES direktyvą ir standartus. PL Deklaracja Zgodności - deklarujemy zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektyw UE. BG ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ: ДЕКЛАРИРАМЕ СЪОТВЕТСТВИЕ С ДИРЕКТИВИТЕ И НОРМИТЕ (ЕС) ЗА ИЗДЕЛИЕТО. UK ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ: ЗАЯВЛЯЄМО ВІДПОВІДНІСТЬ ЗА ДИРЕКТИВОЮ ТА СТАНДАРТАМИ ЄС ДЛЯ ВИРОБУ. MK Изјава за сообразност: Изјавуваме сообразност со регулативите и стандардите на ЕУ за артиклот. N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv og standarder for artikkel. IS Samræmisyfirlýsing: Við lýsum samræmi við EU-reglugerð og staðla fyrir vöruna.
