MANUALE UTENTE GECM 3643 Li M EINHELL

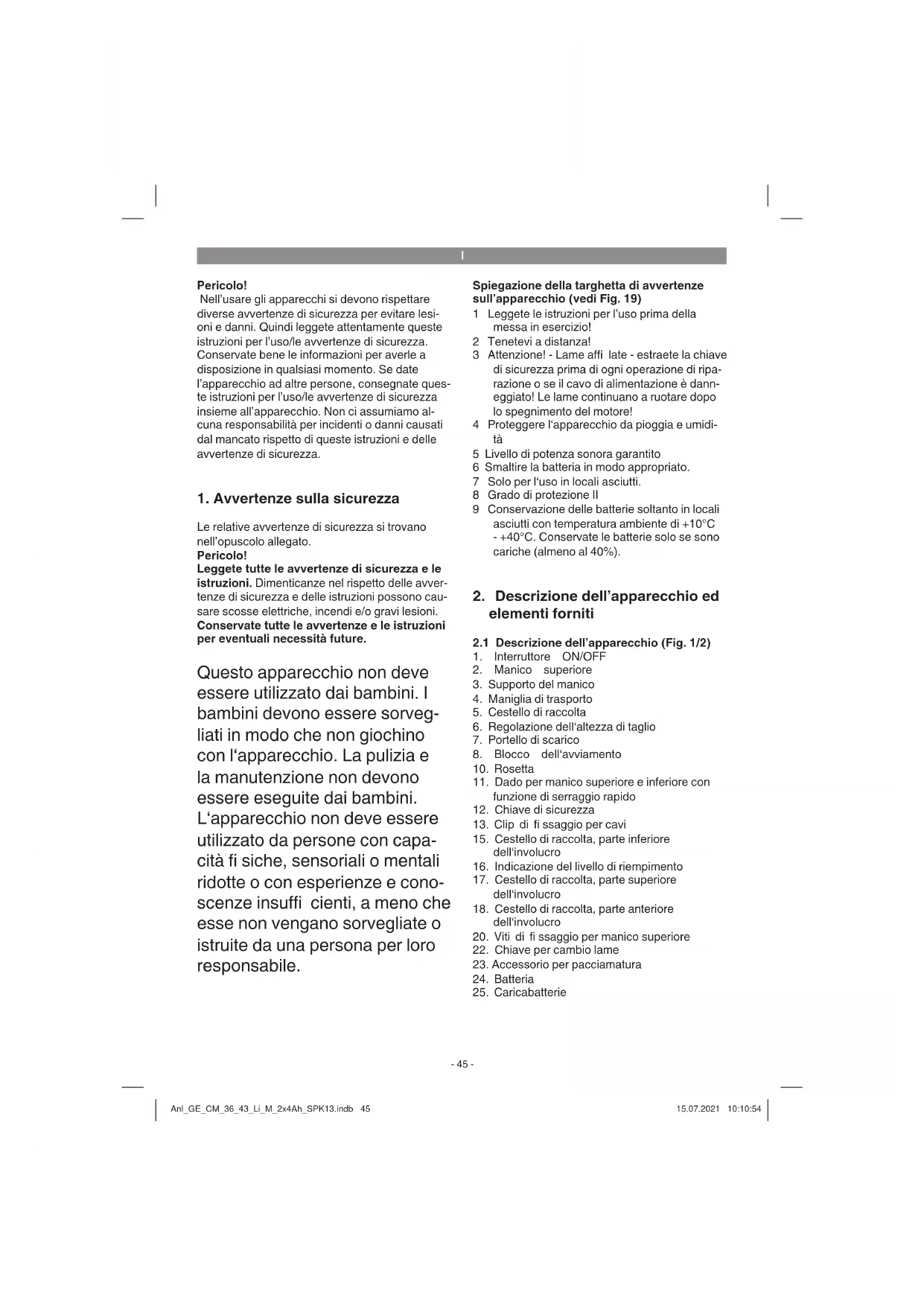

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesionsi. Conservate tutte le avventenze e le istruzioni per eventuali necessitàfuture.

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con capacità fi siche, sensoriali o mentali ridotte o con esperenze e conoscenze insuffici cientsi, a meno che esse non vengano sorvegliate o istruite da una persona per loro responsabile.

Spiegazione della targhetta di avventenze sull'apparecchio (vedi Fig. 19)

1 Leggete le istruzioni per l'uso prima della messa in esercizio!
2 Tenetevi a distanza!
3 Attenzione! - Lame affi late - estraete la chiave di sicurezza prima di ogni operazione di riparazione o se il cavo di alimentazione è danneggiato! Le lame continuano a ruotare dello spengimento del motore!
4 Proteggere l'apparecchio da pioggia e umidi-tà
5 Livello di potenza sonora garantito
6 Smaltire la batteria in modo appropriato.
7 Solo per l'uso in locali asciutti.
8 Grado di protezione II
9 Conservazione delle batterie soltanto in locali asciuti con temperatura ambiente di +10^ - +40^ . Conservate le batterie solo se sono cariche (almeno al 40% ).

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Interruftlore ON/OFF
2. Manico superiore
3. Supporto del manico
4. Maniglia di trasporto
5. Cestello di raccolta
6. Regolazione dell'altezza di taglio
7. Portello di scarico
8. Blocco dell'avviamento
9. Rosetta
10. Dado per manico superiore e inferiore con funzione di serraggio rapido
11. Chiave di sicurezza
12. Clip di fi ssaggio per cavi
13. Cestello di raccolta, parte inferiore dell'involucro
14. Indicazione del livello di riempimento
15. Cestello di raccolta, parte superiore dell'involucro
16. Cestello di raccolta, parte anteriore dell'involucro
17. Viti di fi ssaggio per manico superiore
18. Chiave per cambio lame
19. Accessorio per pacciamatura
20. Batteria
21. Caricabatterie

2.2 Elementi forniti e disimballaggio (Fig. 2) Verifi cate che l'articolo sua completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono gliacattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Elementi forniti

• Tagliaerba a batteria
  Supporti del manico (2x)
  Cestello di raccolta
  Rosette (2x)
  Dado per manico superiore e inferiore con funzione di serraggio rapido (2x)
  Chiave di sicurezza
• Clip di fissaggio per cavi (3x)
  Viti di fissaggio per manico superiore (2x)
• Accessorio per pacciamatura
• Chiave per cambio lame
• Batteria (2x)
• Caricabatterie (2x)
• Istruzioni per l'uso originali
• Avverntenze di sicurezza

3. Utilizzo proprio

Il tosaerba è adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli attrezzi che di regola non sono usati per altri 50 ore l'anno

e che sono utilizzati principamente per la cura di superfici erbose, ma non in giardini e parchi pubblici, in impianti sportivi o in attività agricole o forestali.

Attenzione! Visti i rischi per l'utilizzatore, il tosaerba non delve venire usato per regolare cespugli, siepi ed arbusti, per tagliare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non delve inoltre venire usato come motozappa e per livellare irregularità del suolo, come per es. i mucchi di terra sollevati dalle talpe.

Per motivi di sicurezza il tosaerba non delve venire usato come gruppo motore per altri apparecchi o set di utensili di qualsiasi tipo, a meno che questi non siano espessamente permessi dal costruttore.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'opereatore, e non il costruttore, è responsable dei danni e delle lesions di agli tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impegre commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione 36 V d.c.

Numero di giri del motore: 3000 min

Grado di protezione: .

Peso: 17,3kg

Larghezza di taglio: 43 cm

Volume cestello di raccolta: 63 litri

Livello di pressione acustica L_pA 83 dB (A)

Incertezza K_pA 3 dB (A)

Livello misurato di potenza acustica L_WA .. 88,1 dB (A)

Incertezza Kwa: 2,06 dB (A)

Livello di potenza acustica garantito L_WA : 90 dB (A)

Vibrazioni sul manico ah: .. ≤ 2,5m / s^2

Incertezza K: 1,5 m/s

Regolazione dell'altezza

di taglio: 25-75 mm; 6 livelli

Tipodi protezione: IPX1

2 batterie agli ioni di litio Power X Change

Tensione: 18 V d.c.

Capacita: 4,0 Ah

Numero di celle: 10

2 Caricabatterie Power X Charger

Tensione in entrata: 200-250 V ~ 50-60 Hz

Tensione in uscita: 20 V d. c.

Corrente in uscita: 3,0 A

Grado di protezione: II

I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN ISO 3744:1995,

EN ISO 11094:1991 e EN ISO 20643:2008.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate I'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzate.
- Indossate iguanti.

Rischi residui

Anche se questo elettROUTensile viene'utilizzato seconde le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di questo elettROUTensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.

Avvertimento!

Questo apparecchio sviluppa un Campo elettromagnetico durante l'esercizio. In determinate circostanze questo Campo poudanneggiare dispositivi medici implantati attivi o passivi. Per ridurre il rischio di lesions gravi o mortali, consigliamo alle persone con dispositivi medici implantati di consultrare il proprio medico e il produttore del dispositosivo

prima diutilizzare l'apparecchio.

5. Prima della messa in esercizio

Il tagliaerba viene fornito parzialmente montato. Prima di usare il tagliaerba si devono montare il cestello di raccolta ed il manico. Nel montaggio seguite passo passo le istruzioni per l'uso e basatevi sulle fi gure.

Avvertenza! Gli elementi di montaggio necessari (viti, passacavi, ecc.) o le parti funzionali (ad es. spine, chiavi, ecc.) si posso non trovare tra la minuteria della confezione oppure fi ssci all'apparecchio.

Montaggio del manico (Fig. da 3 a 6)

Il supporto del manico (Pos. 3)iene posizionato nell'apposto alloggiamento e fi ssato con la funzione di serraggio rapido (Pos. 11) (Fig. 3). Il manico superiore (Pos. 2) deve essere spinto sul supporto del manico (Pos. 3) e fi ssato come indicato nella Fig. 4. Fissate quando il cavo del motore al manico (Pos. 13) mediante i portacavo (Fig. 5). Ora potete regolare l'altezza del manico a 3 livelli (Fig. 6/Pos. A).

Avertenza!

Regolazione del manico consentita solo entro il rangeindicato.

Se necessario svitate il fi fatto del rispetto serraggio rapido di modo che sia alla corte possibile ripiegare all'indietro la leva di serraggio rapido (Fig. 6/Pos. 11).

• Premete bene il manico di guida con la funzione di serraggio rapido (Fig. 6/Pos. 11) nella posizione desiderata.

Ayyertimento!

Su entrambi i lati delve essere regolata sempre la stessa altezza del manico.
- Con le clip di fissaggio per cavi fissate il cavolo lungo il manico di guida (Fig. 5/Pos. 13).

Montaggio del cestello di raccolta

(vedi Fig. da 7 a 9)

Unite prima la parte inferiore dell'involucro (Pos. 15) con la parte anterioe (Pos. 18) come indicato nella Fig. 7. Poi montate la parte superiore dell'involucro (Pos. 17) sulle due meta gli montate (Fig. 8). Per agganciare il cestello di raccolta si deve spegnere il motore e la lama non delve ruotare. Solvate con una mano il portello di scarico

(Pos. 7). Con l'altra mano tenete il cestello di raccolta sull'impugnatura e agganciatelo dall'alto (Fig. 9).

Indicazione del livello di riempimento del dispositivo di raccolta

Il disposativo di ragcolla è dotato di un'indicazione di livello (Fig. 2/Pos. 16), che viene aperta dal il usso d'aria che il tagliaera genera quando è in esercizio. Se durante il taglio il portello si chiude, il disposativo di ragcolla è piano e dovrebbe essere svuotato. I fori sotto il portello devono essere sempre puliti e liberi perché l'indicazione di livello funzioni correttamente.

Regolazione dell'altezza di taglio Attenzione!

La regolazione dell'altezza di taglio deve venire eseguita solamente ad appearechio spento e con la chiave di sicurezza staccata.

Prima di iniziare a tagliare, verifi cate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite le lame consummate e/o danneggiate per evitare sbilanciamenti. Durante esta verifi ca spegnete il motore ed estraete la chiave di sicurezza.

La regolazione dell'altezza di taglio deve essere eseguita come segue (vedi Fig. 10):

1. Premete la leva (A) versus l'esterno.
2. Posizione la leva (B) sull'altezza di taglio desiderata.
3. Mollate la leva (A) e controllate che sia ben fi ssata nel bloccaggio.

Lettura dell'altezza di taglio

L'altezza di taglio può essere regolata in 6 stadi 25 a 75 mm e letta sulla Scala (Fig. 12/D).

Utilizzato dell'accessorio per pacciamatura (Fig. 11)

Con la pacciamatura l'erba tagliata viene sminuzzata all'interno del tagliaerba e poi distribuita di nuovo sull'erba. L'erba non viene quando raccolta per essere poigettata in alto luogo.

Avviso! la pacciamatura è possibile solo con erba relativamente corta.

Avvertenza!

L'inserimento dell'elemento per pacciamatura deve avvenire solamente a motore spento e con chiave di sicurezza estratta.

Per usare la funzione di pacciamatura, sganciate il sacco di raccolta e spingete l'accessorio per pacciamatura (Fig. 11/Pos. 23) nell'apertura di scarico e chiudete il portello di scarico.

Montaggio della batteria (Fig. 12)

Aprite il coperchio della batteria. Poi inserte nei vani le due batterie come indicato in Fig. 12.

Avvertenza!

Utilizzate solo batterie con lo stesso livello di carica, non combinate mai una batteria completa-mente carica con una carica per metà. Ricaricate sempre le due batterie contemporaneamente. La batteria con lo stato di carica inferiore determina la durata di esercizio dell'apparecchio. Prima dell'esercizio le due batterie devono essere sempre ricaricate completeness. Rimettete il coperchio delle batterie richiudendolo e controllingo che scatti correttamente in posizione.

Ricarica della batteria (Fig. 13)

1. Estraete la batteria dall'apparechio. Per fare ciò premete il tasto di arresto laterale (Fig. 12/Pos.C).
2. Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie nella presa di corrente. Il LED verde inizia a lampeggiare.
3. Inserite la batteria nel caricabatterie.
4. Al punto, Indicators caricabatterie" trovate una tabella con i signifi cati degli indicatori LED sul caricabatterie.

Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possible, verifi cate

• che sia presente tensione di rete sulla presa di corrente;
• che ci sua un perfetto contatto dei contatti di ricarica.

Se continuasse a non essere possibile ricaricare la batteria, portate

ilcaricabatterie
e la batteria

al nostro servizio di assistenza clienti.

Per un invio correto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.

Nel caso di invio o smaltimento di batterie ovvero di apparecchi a batteria metteteli in sacchetti di plastica separati per evitare cortocircuiti e incendi!

Per ottener una lunga durata della batteria si deve provedere a una punctuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio. Non fate scaricare mai completeness la batteria. Questo potrebbe danneggiarla!

Indicazione di carica della batteria (Fig. 14)

Premete l'interruttore per l'indicazione di carica della batteria (A). L'indicazione di carica della batteria (B) segnala lo stato di carica per mezzo di 3 spi LED.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una sufficiente carica residua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scca se al di
sotto del valore minimo. Togliete la batteria
dall'apparechio e lasciatela un giorno a tempera
ratura ambiente. Se l'erro si presenta di nuovo,
la batteria si è scaricata completeness ed difettosa. Togliete la batteria dall'apparechio.
Una batteria difettosa non delve più venire usata
overo ricaricata.

6. Uso

Attenzione!

Il tosaerba è dotato di una chiave di sicurezza per evitare che venga utilizzato da persone non autorizzate. Inserite la chiave di sicurezza subito prima di mettere in esercizio il tosaerba (Fig. 15/Pos.

12). ed estraete nuovamente la chiave di sicurezza a agli interruzione o conclusione del lavoro.

Attenzione!

Per evitare che venga inserito inavvertitamente, il tosaerba è fornito di un blocco dell'avviamento (Fig. 16/Pos.8) che delve venire premuto prima di poter attivare la maniglia di azionamento (Fig. 16/Pos.1). Se si molla la maniglia di azionamento, il tagliaerba si spegne. Il tempo di avvio può durare alcuni secondi. Quando l'apparechio funziona al minimo, dopo alcuni secondi il numero di giri si riduce e, in caso di sollecitationi, aumento di nuovo dato alcuni secondi. Se si molla la maniglia di azionamento, il tosaerba si spegne. Eseguite quest'operazione più volte per assicurarvi che l'apparechio funzioni correttamente. Prima de eseguire riparazioni o lavori di manutenzione sull'apparechio dovete assicurarvi che la lamia sia ferma e che l'apparechio sia scollegato alla rete elettrica.

Avverenza! Non aprite mai il portello di scarico quando viene svuotato il dispositorio di raccolta ed il motore è ancorta in moto. La lama rotante può causare lesioni.

Fissate sempre con attenzione il portello di scarico ovvero il cestello di raccolta. Disinserite il motore prima di toglierli.

Mantenetete sempre la distance di sicurezza data dal manico di guidha tra la custodia della lama e l'utilizzatore. Si deve prestare particolare attenzione nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendi. Accertate vi da essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi.

Tagliate l'erba sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate il tosaerba su pendii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inci- ampare!

Avvertenze per tagliare l'erba in modo corretto

Nel tagliare l'erba si consiglia di ripassare i margini della fascia più eseguita, quando con una sovrapposizione.

Lavorate solamente con lame affi late ed in perfetto stato in modo che gli steli d'erba non si sfi laccino ed il prato non ingiallisca.

Per ottener un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie

cosi formate si devono quindi sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di erba non tagliata.

La durata delle batterie e quindi il rendimento possibile con una ricarica, espresso in metri quadri, dipende in gran parte delle caratteristiche del prato (ad es. foltezza, umidità, lunghezza, altezza di taglio...) e dalla velocità di taglio (passo d'umono). Per l'adeguamento specifici co del rendimento si consiglia di tagliare il prato più spesso, con un'altezza di taglio maggiore e con una velocità adatta. Il rendimento dell'apprecchio viene inoltere ridotto se acceso e spento molto volte durante il lavoro di taglio. Se la durata delle batterie (rendimento) non dovesse essere soddisfacente nonostante le misure precedentemente indicate, potete ricorrere a batterie di capacité magiore (Ah).

La frequenza con la quale si deve tagliare il manto erboso dipende fondamentalemente alla velocità di crescita dell'erba. Nel periodo di maggiore crescita (maggio - giugno) due volte alla settimana, altrimenti una volta alla settimana. L'altezza di taglio devese essere compresa tra 4 - 6cm e la crescita fi no al taglio successivo dovrebbe essere di 4 - 5cm. Se il manto erboso è diventato un po' più lungo, non dovete fare l'erredo di ritagliarlo subito all'altezza normale. Ciò danneggia il prato. Non tagliate, quando, mai più della meta dell'altezza degli steli d'erba.

Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l'operazione di avvio e infiscono negativamente sulla qualità del taglio e sullo scarico dell'erba.

Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al perdio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l'alto.

Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che agli volta vengano tagliati al massimo 4 cm.

Spegnete il motore prima di eseguire qualsiasi controlo della lama. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore.

Non cercate mai di fermare la lama. Controllare regolarmente che la lama sia ben fi ssata, in

buono stato e ben affiliata. In caso contrario affilatela o sostituitela. Se la lama in movimento va a battere con un oggetto, ferrate il tosaerba e attendete fi no a quando la lama sia completenessferma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati, devono essere sostituiti.

Non appena rimangono resti di erba sul prato,.
dontre si sta lavorando, si deve svuotare il cestello di raccolta.

Attenzione! Prima di togliere il cestello di raccolta spegnete il motore e attendete che la lama si sua fermata.

Per togliere il cestello di raccolta solvave con una mano il portello di scarico e con l'altra mano estraete il cestello alla maniglia. Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciati the cestello di raccolta, chiudendo anche I'apertura posteriore di scarico. Se nell'apertura rimangono resti derba, si consiglia di arretrare da ca. 1m il tosaerba per riavviare il motore più facilemente.

Non togliete resti di erba tagliata alla carcassa e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene,\ dopo l'uso il cestello di raccolta deve venire pulito\ dall'interno.

Agganciate il cestello di raccolta solo a motore disinserito e con l'utensile fermo.

Sollevate con una mano il portello di scarico e con l'altra agganciate dall'alto il cestello di raccolta, tenendolo per l'impugnatura.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasti lavoro di pulizia staccate la spina alla presa di corrente (Fig. 15/Pos. 12). Togliete la/le batteria/e.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore libero da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo

con l'aria compressa a pressione bassa.
Il tagliaerba non delve venire pulito sotto l'acqua corrente, in particolare non con getto ad alta pressione.
- Consiglio di pulire l'apparecchio subito durante averlo usato.
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.
Se possibile pulite il tagliaerba con spazzole o stracci.

7.2 Manutenzione

La lama, il portalama ed i bulloni consumati o danneggiati devono venire sostituiti solo in set da uno specialista autorizzato per mantenere il bilanciamento.
- Fate in modo che gli elementi di fissaggio (viti, dadi ecc.) siano sempre avvitati saldamente in modo da poter lavorare con il tosaerba in maniera sicura.
- Controllate frequentemente che il dispositivo di raccolta dell'erba non presenti segni di usura.
Sostituite le parti usurate o danneggiate.
Per una lunga durata, tutte le parti a vite, le ruote e gli assi devono venire puliti ed infinite oliati.
La cura regolare del tosaerba non soltanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisceanche a tagliare il prato in modo più semplice ed accurato.
La lama è la parte più esposta all'usura. Controllate regolarmente le condizioni e il fissaggio della lama. Se la lama è consumata delve essere subito sostituita o affiliata. Se si dovessero notare delle vibrazioni eccessive del tosaerba, significa che la lama non è bilanciata correttamente o che è stata deformata da colpi. In questo caso deve venire riparata o sostituita.
- All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

7.3 Sostituzione della lama

Per motivi di sicurezza consiglio di affi dare la sostituzione della lama ad uno specialista autorizzato. Attenzione! Indossate guanti da lavoro! Usate solamente lame originali, altrimenti non sono garantiti il funzionamento e la sicurezza.

Per sostituire la lama procedete nel modo seguente

1. Allentate la vite di fi ssaggio (vedi Fig. 17).
2. Togliete la lama e sostituitela con una nuova.
3. Nel montare la nuova lama fate attenzione al senso di montaggio. Le alette della lama devono sporgere nel vano motore (vedi Fig. 17). I perni di alloggiamento devono coincidere con le cavity nella lama (vedi Fig. 18).
4. Poi avvitate di nuovo la vite di fi ssaggio con la chiave universale. La coppia di serraggio deve essere di ca. 25 Nm.

Alla fi ne della stagione eseguite un controllo generale del tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di agli stagione controllate assolutamente lo stato della lama. Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

7.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

Lama di ricambio n. art.: 34.054.51

8. Magazzinaggio e trasporto

Togliete la/le batteria/e.

Magazzinaggio

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'apparecchio nell'imballaggio originale.

Trasporto

• Prima di trasportare l'apprecchio disinseritielo e staccatelo dall'alimentazione di corrente.
• Se presenti, applicate i dispositivi di sicurezza per il trasporto.
  Per trasportare (o conservare) fácilmente l'apparecchio aprite la leva di serraggio rapi

do (Fig. 4/Pos. 11). Se necessario ruotatela indietro fino a quando l'impugnatura di spinta possa essere ripiegata in quello punto. Fate attenzione a non danneggiare il cavo sulla dentatura sinistra della regolazione del manico.

Proteggete l'apparecchio da dati e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
Assicurate I'apparecchio in modo che non scivoli e non si ribalti.

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Inditori caricabatterie

Stato indicatori		Significato e intervenuti
LED rosso	LED verde
Spento Lampegia Pronto		all'esercizio Il caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie.
Acceso Spento Ricarica		Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica efettivi sono variate leggermente da quelli indicati.
Spento Acceso La batteria		è ricaricata e pronta per l'uso. Poi l'apparecchio passa alla ricarica lenta fino a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie alla rete.
Lampegia Spento Regolatore di carica		Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperature della batteria non si trovale nel range ideale. Intervento: Attendete la fine della ricarica, siouldo comunique continuare a ricaricare la batteria.
Lampegia Lampegia Anomalia		La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia		termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C).

11. Tabella per l'eliminazione delle anomalie

Anomalia	Possibili	cause Eliminazione
Il motore non si avvia	a) Attacchi al motore allentatib) L'apparecchio si trova nell'erba altac) Scocca del tosaerba incrostatad) Chiave di sicurezza non inseritae) Batteria non inserita correttamente	a) Far controllare da un'officina del servizio assistenza clientib) Avviare nell'erba Bassa o su superfi ci giàtosate; eventualmente modifi care l'altezza di taglio c) Pulire la scocca affinché la lama girliberamente d) Inserite la chiave di sicurezza (vedi 6)e) Togliete la batteria e reinseritela (vedi 5)
La potenza del mo-tore diminuisce	a) Erba troppo alta o umidab) Scocca del tosaerba incrostatac) Lama molto consumatadd) La capacité della batteria diminu-iscse	a) Correggete l'altezza di taglio, modifi cate le regolazioni elettronicheb) Pulire la scoccac) Sostiturie la lama d) Controllate la capacità della batte-ria ed eventualmente ricaricate la batteria (vedi 5)
Taglioceseguito male	a)Lamaconsumatab) Altezza di taglio errata	a) Sostiturio o affilare la lama b) Correggere l'altezza di taglio
Il motore si ferma improvvisamente	a) Sovraccarico della batteriab) Batteria scarica	a) Spegnete e riaccendete l'apparecchio. Seucceedso spesso,utilizzate una batteria con una ca-pacità maggiore (Ah)b) Usate una batteria carica

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di ricericlaggio alla richiesta di restituzione: il proprietario dell'apparecchio elettrico è tenuto in alternativa, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere venire consegnato ad un centro di raccolta che provede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Spazzole di carbone, Batteria
Materiale di consumo/parti di consumo * Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda escludvamente i difetti di un nuovo apparecchio da voi!.
   acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
• Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

• Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite situ internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisito o altri documenti come provale dell'accioso del vosto apparecchio nuovo. Apparecchi inviati nelle relativi documento o除去 targhetta d'identificazione sono escludi alla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il detimento dell'apparecchio rientra nella sua prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

DK/N

Fare!
