KÄYTTÖOHJE GECM 3643 Li M EINHELL

Laitteita kaytettäessa tuee noudattaa tiettyjā turvallisuusvarotoimia tapaturmien ja vaurioiden vältilamiseksi. Lue sen vuoksi tämä kayttöohje /amma turvallusuismääraykset huolellisesti lapi. Sälytä ne hyvin, jotta niissä olevat tiedot ovat myochemminkin milloin vain kaytettavissasi. Jos luovutat laiteen muilie henkilöille, ole hyva ja anna heille myos tämä kayttöohje /amma turvallusuismääraykset laiteen mukana. Emme otta mitaan vastuuta tapaturmista tai vaurioista, jotka ovalat aiheutuneet tamän kayttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyonnista.

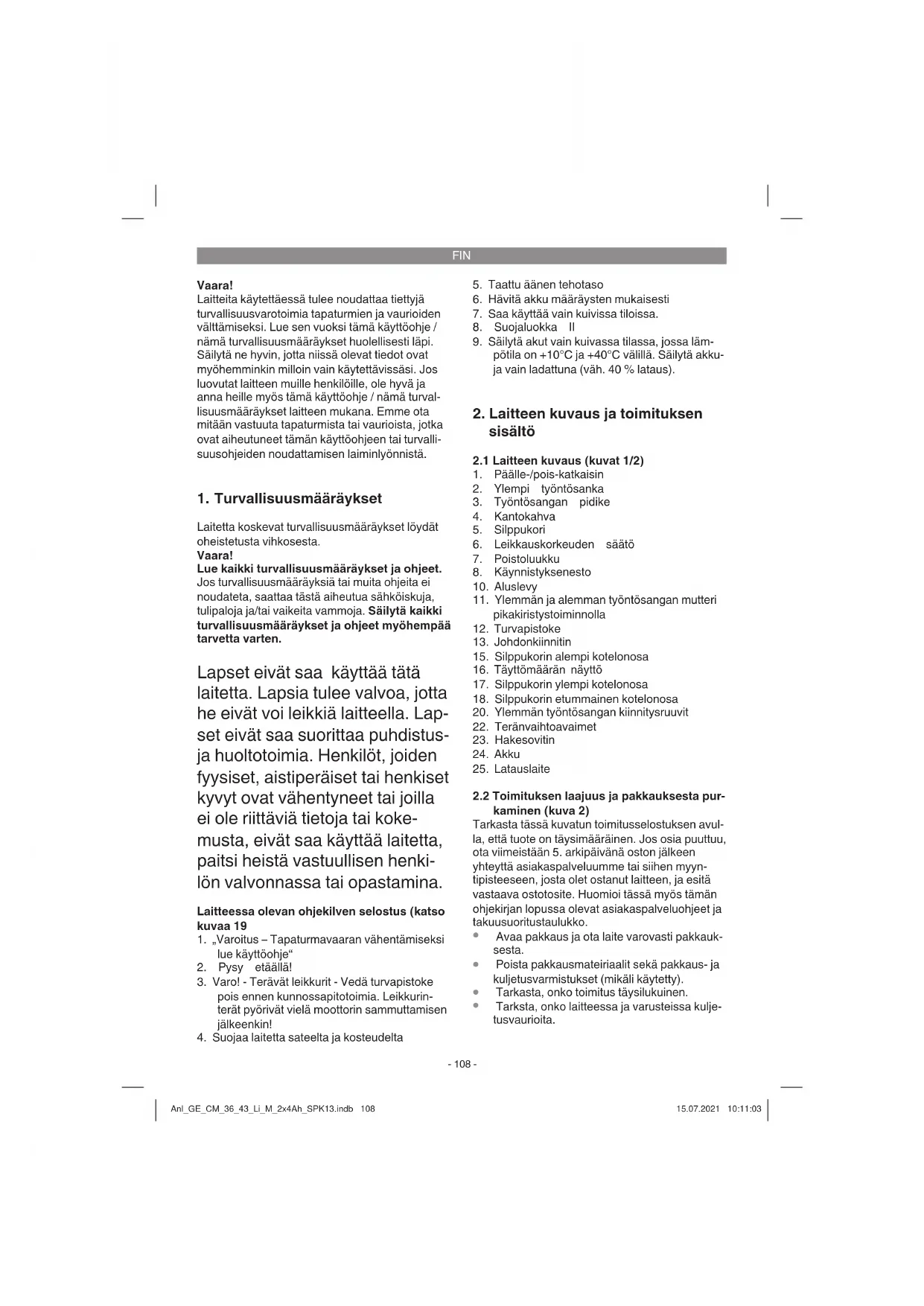

1. Turvallisuusmaaäraykset

Laitetta koskevat turvallususmaaraykset loydat oheistetusta vihkosesta.

Vaara!

Lue kaikki turvallisuusmaaraykset ja ojheet. Jos turvallisuusmaarayksiä tai muita ojheita ei noudateta, saattaa tastaihuetua sahköiskuja, tulipaloja ja/tai vakeita vammoja. Sailyta kaikki turvallisuusmaaraykset ja ojheet myohempä tarvetta varten.

Lapset eivat saa kayttaa tata laitetta. Lapsia tulee valvoa, jotta he eivat voi leikkia laitteella. Lapset eivat saa suorittaa puhdistusja huoltotoimia. Henkilot, joden fyysiset, aistiperaiset tai henkiset kyvyt ovat vahentyneet tai joilla ei ole riittavia tietoja tai kokemusta, eivat saa kayttaa laitetta, paitsi heista vastuullisen henkilon valvonnassa tai opastamina.

Laitteessa olevan ohjekilven selostus (katso kuvaa 19

1. "Varoitus - Tapaturmavaaran vahentamiseksi lue kayttöohje"
2. Pysy etaall!
3. Varo! - Teravat leikkurit - Veda turvapistoke pois ennen kunnossapitotoimia. Leikkurin-terat pyorivat viel moottorin sammuttamisen jalkeenkin!

4. Suojaa laitetta sateelta ja kosteudelta

5. Taattu aen tehtaso

6. Hāvīta akku mārāysten mukaisesti
7. Saa kayttaa vain kuiivissa tiloissa.
8. Suojaluokka II
9. Säiytä akut vain kuivassa tilassa, jossa lam-pötila on +10°C ja +40°C valillä. Säiytä akku-ja vain ladattuna (vah. 40% lataus).

2. Laitteen kuvaus ja toimituksen sisälto

2.1 Laitteen kuvaus (kuvat 1/2)

1. Päalle-/pois-katkaisin
2. Ylempi tyontosanka
3. Tyontosangan pidike
4. Kantokahva
5. Silppukori
6. Leikkauskorkeuden saatö
7. Poistoluukku
8. Kaynnistyksenesto
9. Aluslevy
10. Ylemman ja alemman tyontosangan mutteri pikakiristystoiminnolla
11. Turvapistoke
12. Johdonkiinnitin
13. Silppukorin alempi kotelonosa
14. Täytömaa ran naytto
15. Silppukorin ylempi kotelonosa
16. Silppukorin etummainen kotelonosa
17. Ylemman tyontosangan kiinnitsruuvit
18. Teranvaihtoavaimet
19. Hakesovitin
20. Akku
21. Latauslaite

2.2 Toimituksen laajuus ja pakkauksesta purkaminen (kuva 2)

Tarkasta tassau kuvatun toimitusselostuksen avulla, etta tuote on taysimarairen. Jos osia puftuu, ota vimeiastan 5. arkipaiivan aoston jalkeen yhteytt asiakaspalveluumme tai siinen myntytipisteeseen, josta olet ostanut laitteen, ja esita vastaava ostotosite. Huomioi tassmyos tamohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauke sesta.
• Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
  Tarkasta, onko toimitus taysilukuinen.
  Tarksta, onko laitteessa ja varusteissa kuljetusvauroiota.

FIN

Sailytã pakkaus, mikali mahdolista, takuaajan loppuun saakka.

Vaara!

Laite ja pakkausmaterialiaalit eivat ole lasten leikkikaluja! Lapset eivat saa leikkia muovipusseilla, kelmuilla tai pienillaa osilla! Niistahuhkaa nielaisu- ja tukehtumisvaara!

Toimituksen laajuus

• Akkuruohonleikkuri
  Tyontokahan pidike (2 kpl)
  Silppukori
  Aluslevyt (2 kpl)
  Ylemman ja alemman tyontosangan mutterit pikakiristyoistoinnolla (2 kpl)
  Turvapistoke
  Johdonkiinnittimet (3 kpl)
  Ylemman tyontosangan kiinnitsruuvit (2 kpl)
  Hakesovitin
  Teränvaihtoavaimet
  Akku (2 kpl)
  Latauslaite (2 kpl)
  Alkuperäiskayttoohjeen kaannos
  Turvallisuusmaaraykset

3. Määräysten mukainen käytto

Ruohonleikkuri on tarkoitettu yksityiseen kayttoon koti- ja harrastuspuutarhassa.

Yksityseen koti- ja puutarhakayttoon kuuluvksi katsotaan sellaiset ruohonleikkurit, joiden vuosittainen kayttotuntimaaar e iylensa yltta 50 tuntia ja joita kaytetaan etusijassa ruho- ja nurmikkoalueiden hoitoon, mutta e yiisleillpuisto-tai torialueilla, urheilukentillä tai maa- ja metsataloudessa.

Huomio! Kayttajranruumillisen vaarannuksen vuoksi ruohonleikkuria ei saa kayttta pensaikkojen, pensasaitojen ja koristepensaiden leikkaamiseen, kattoistutsten tai parvekekukkalaatikoiden ronsykasvien tai ruhon leikkaamiseen tai pienta-miseen, jalkakaytavien puhdastamisen (roskien imun) tai sippurina puiden tai pensasaitojen leikkausjatteiden pientamiseen. Ruohonleikkuria ei myoskaan saa kayttta moottorikuokkana tai maankohoumien tasoittamiseen, kuten esim. myyrankasojen levittamiseen.

Turvallisuussyistruohonleikkuria ei saa kayttta minkaanlaisten muiden tyokalujen tai tyokalujen kaytrolaitteena, paitsi jos valmistaja on nimenomaisesti sallut taman.

Konetta saa käyttaa ainoastaan sille märättyn tarkoitukseen. Kaikkinainen tämän yilittvä käytto ei ole märäysten mukäista. Kaikista tastä aiheutuvista vahingoista tai loukkaantumisista on vastuissa laitteen omistaja/käytäja eikä suinkaan sen valmistaja.

Ole hyva ja ota huomion, etta laitteamme ei ole suunnelttu ya valmistetu kaytetavaksi pienteollusus- tai teollusuustarkoituksiin. Emme siksi otat mitaan vastauta vauroista, jos laitetta kaytetaa n pienteollusus-, kasyolais- tai teollusustyopaikoilla tai naihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Jannite 36V tasavirta

Moottorin kierrosluku: 3000 min

Suojaluokka: III

Paino: 17,3kg

Leikkausleveys: 43 cm

Silppukorin tilavuus: 63 litraa

Aaen painetaso L_pA .. 83 dB(A)

Mittasepataarkkuu KDA: 3dB(A)

Mitattu aen ten tehotaso Lw8,1dB(A)

Mittausepataarkkuus K_WA .. 2,06 dB(A)

Taattuaanen tehotaso _WA ..90dB(A)

Tärinavarressa a: ..2,5m/s2

Mittasepataarkkuus K: 1,5 m/s²

Leikkauskorkeuden saatö: .25-75 mm; 6 asentoa

Suojalaji: IPX1

2 kpl litiumioniakkuja Power X-Change

Jannite: 18 V tasavirta

Teho: 4,0 Ah

Kennojen lukumara: 10

2x Latauslaite Power X-Charger

Tulojannite: 200-250 V ~ 50-60 Hz

Lähtöjannite: 20 V tasavirta

Antovirta: 3,0 A

Suojaluokka: II/回

FIN

Melunpäästöt ja tärinaarvot on mitattu standarden EN ISO 3744:1995, ISO 11094:1991 ja EN ISO 20643:2008 mukaisesti.

Rajoita melunpäästöt ja tärinä mahdollisimman vahäisiki!

Kayta ainoastaan moitteettomia latteita.
Huolla ja puhdista laite saannolliseti.
Sovita tyoskentelytapasi laiteen mukaiseksi.
Alä ylikuormita laitetta.
Tarkastuta laite aina tarvittaessa.
Sammuta laite, kun sitä ei kayteta.
Käytäsuojakaseiita.

Jäämäriskit

Silloinkin, kun käytät tata sähkötyokalua maaräysen mukaisesti, jää jälelle joitain riskejä. Tämän sähkötyokalun rakenteesta ja mallista rippuen saattaa esiinty seuraavia vaaroja:

1. keuhkovauroiota, ellei kayteta sopivaa poly-suojanaamaria.
2. kuulovauroiota, ellei kayteta soveliaita kuulosuojaimia.

Varoitus!

Tämlaite kehittä kayton aikana sahkomagnettisen kentän. Täm kentta saattaa tietyissa olosuhteissa vaikuttaa aktiviisin tai passiviisin laakinnallisi siirrannaisin. Vakien tai kuolemaan johtavien vammojen valttamiseksi suosittemme, etta henkilot, joilla on laakinnallia siirrannaisia, kysyvat neuvoa lakaariltaan tai laakinnallisen siirrannaisen valmistajalta, ennen kuin he kayttavat laitetta.

5. Ennen käytöönottoa

Ruohonleikkuri toimitetaan osittain purettuna. Tyontosanka ja silppukori tulee asentaa ennen ruohonleikkurin kayttoa. Noudata kaytiohjetta askel askeleelta ja kokoa laite kuvien nayttamalla tavalla.

Viite! Tarvittavat asennusosat (ruuvit, johdon-pitimet jne.) tai toimintaosat (esim. pistokkeet, avaimet jne.) saattavat olla pakattuna pakkauksen tukiosin tai itse laitteeseen.

Työntösangan asennus (kuvat 3-6)

Aseta tyontosangan pidike (nro 3) varren istukkaan ja kiinittä se (kuva 3) pikakilinitsoiminnolla (nro 11). Ylempi tyontosanka (nro 2) taytyy tyontaa tyontokahvan pidikkeseen nro 3) ja kiinittaa kuvan 4 mukaisesti. Kiinittä sitten moottorin

johto johdonkiinnittimillä (nro 13) tyontosankaan (kuva 5). Nyt voit valita varren korkeuden 3 eri asennosta (kuva 6/kohta A).

Viite!

Varren korkeuden säätö on sallittu vain merkityllä alueella.

Kierra tarvittaessa kyseistä pikalitintä kierteissä niin pitkalle taaksepän, etta pikalitinvivun (kuva 6/nro 11) voi vielä kaantaa taaksepän

Paina ohjausvari pitakiinnitystoiminnolla (kuva 6/kohta 11) kiinni haluttuun asemaan.

Varoitus!

Molemmille puolille tulee saataa sama varren korkeus.

Oikaise johto ja kiinnitta se johdonkiinnittimien avulla ohjausvarteen (kuva 5/kohta 13).

Silppukorin asennus (katso kuvia 7 - 9)

Työnnä ensin alempi kotelonosa (nro 15) ja etummainen kotelonosa (/nro 18) yhteen kuten kuvasa 7 nytetaan. Työnnä sitten ylempi kotelonosa (nro 17) koottujen kotelonpuolikkaiden paallee (kuva 8). Silppukorin ripustamista varten moottori tayty olla sammutetuna eika leikkausteraa saenaa pyoria. Nosta poistoluukkua (nro 7) yhdellä kadellä. Pida toisella kadellä silppukoria kahvasta ja ripusta se ylhaälta paikalleen (kuva 9).

Silpunkeräyslaittee tayttomärän naytto

Silppukori on varustetu taytomaaran naytolla (kuva 2/nro 16). Ruohonleikkurin kayton aikana syntyva ilmavira aavaa naytolapan. Jos lappa sulkeutuu leikkaamisen aikana, niin silppukori on taynna je se taty tyhjentaa. Pida lapan alapoolella olevat reiat aina puthaina ja lapaisevinja, jotta taytomaaran nayto toimii motteettomasti.

Leikkuukorkeudenaatoo

Huomio!

Leikkuukorkeuden saadön saa tehdä vain kun moottori on pysaytety ja turvapistoke vedetty pois.

Ennen kuin aloitat ruohonleikkuun, tarkasta, onko tera tylstynyt tai sen kiinnitsyaitteet vahingoittuneet. Vailha tylsaat ja/tai vahingoittuneet leikkausvalineet uusiin, jotta niistä ei aiheudu epatasapainottumista. Sammuta moottori tatā tarkastusta varten ja irrota verkkopisteke.

FIN

Leikkuukorkeuden satao tulee suorittaa seuraa-vasti (katso kuva 10):

1. Paina vipu (A) ulospain.
2. Säädä vipu (B) haluttuin leikkuukorkeuteen.
3. Päästa vipu (A) irti ja tarkasta, etta se on lukitunut tukevasti paikalleen.

Leikkuukorkeuden lukeminen

Leikkuukorkeuden voi saataa 6 eri asemaan 25 ja 75mm valillja sen voi lukea asteikosta (kuva 12/D).

Hakkeen teko (kuva 11)

Kasvuhakkeella tarkoitetaan suljetussa ruohon-leikkurissa silputua ruoholeiketta, joka levitetaan takaisin nurmikolle. Silpun poistoa ja havittamista ei enaa tarvitse tehdä.

Viite!

Kasyuhakkeen teko on mahdolista vain kun ruho on suhteellisen lyhytta.

Haketoimintoa käytäaksesi ota silppupussi pois, työnnä hakesovitin (kuva 11/nro 23) poistoaukkoon ja sulje poistoluukku.

Akun asennus (kuva 12)

Avaa akkulokeron kansi. Tyonna sitten molemmat akut akunkantoihin kuten kuvassa 12 naytetaan.

Viite!

Käytä vain akkuja, joiden lataustaso on sama,
älä koskaan yhdistele täysiä ja puolitäysiä akkuja
keskenänn. Lataa aina molemmat akut samanaikaisesti.

Se akku, jonka lataustila on heikompi, märäa
laitteen käytöajan. Ennen käytöa molemmat akut
tulee aina ladata täyteen.
Sulje akun kansi painamalla se kiinni ja tarkasta,
että se lukittuu oikein paikalleen.

Akun lataaminen (kuva 13)

1. Ota akkusarja laitteesta pois. Paina tatā varten sivulla olevaa lukitusnäppänta (kuva 12/kohta C).
2. Tarkasta, etta typpikilvessa annettu verkkojannite vastaa kaytettavissa olevaa verkkojannitetta. Tyonnà latauslaiteen verkkopisteke pistorasiaan. Vihrea LED alkaa vilkua.
3. Työnnä akku latauslaitteseen.
4. Kohdasta, Latauslaitteen nayttö' loydat taulukon, josta selviavat latauslaitteen LED-nayton merkitykset.

Latauksen aikana akku saattaa lammetä hieman.
Tämä on kuitenkin normalaia.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

onko pistorasiassa verkkojannite
- ovatko latauskontaktit moitteettomasti yhty-dessä latauslaitteeseen.

Jos akkusarjan lataaminen ei vielakään onnistu, pyydämme toitttamaan

latauslaitteen

• sekäakkusarjan

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakspalve- luumme tai myntipisteeseen, josta laite on ostetu, saadaksesi ojeet asianmukaista lahettamistä varten.

Huolehdi akkujen tai alkukaytioisen laitteen lahettamisessa ja havittamisessa siita,ettane on pakatu erikseen muovipusseihin, jotta valtetaan oikosulut ja tulipalo!

Jotta alkusarjan elinikä olisi mahdollisimman pitka, tulee se aina ladata riitttavan ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Alä koskaan anna alkusarjan tyhjentya taysin. Tästa seuraa alkusarjan vahingoittuminen!

Akun tehonnäytö (kuva 14)

Paina akun tehonnayton katkaisinta (A). Akun tehonnytto (B) ilmoittaa akun lataustilan 3 LED:in avulla.

Kaikki 3 LED:ä palavat:

Akku on ladattu tayteen.

2 tai 1 LED(iä) palaa:

Akussa on vielä riittavasti tehoa.

1 LED vilkkuu:

Akku on tyhja, lataa akku uudulleen.

Kaikki LED:it vilkkuvat:

Akun lamptola on lian alhainen. Ota akku pois laitteesta ja anna akun olla paivan verran huoneenlammossa. Jos virhe esiintyy jalleen, niin akku on tyhjentnyt aivan taysin ja vahingoittunut. Ota akku pois laitteesta. Vialista akkua ei saa ena kayttaa tai ladata.

FIN

6. Käytö

Varo!

Ruohonleikkuri on varustetu turvakytkennä luvattoman kayton estamiseksi. Pane turvapistoke (kuva 15/kohta 12) paikalleen valittomasti ennen ruohonleikkurin kayttoonottoja ota se jällen pois aina kun keskeytat tai Ilopetatyosi.

Huomio!

Tahattoman kaynnistymisen ehkaisemiseksi on ruhonleikkuri varustettu kaynistyksenestolla (kuva 16/kohta 8), jota tulee painaa, ennen kuin voit painaa katkaisinvipua (kuva 16/kohta 1). Jos katkaisinsanka päästetaän irti, niin ruhonleikkuri sammu. Kaynnistyminen voi kestäa mutantan sekunnin. Joutokaynnillä kierrosluku alenee mutantan sekunnin kuluttua ja nouse uudelteen kuormitettaessa mutantan sekunnin kuluttua.

Toista tāmā menettely mutaman kerran, jotta voit olla varma laitteesi moitteeptomasta toiminnasta. Ennen kuin suoritat laitteelle korjaus- tai huoltoiomia, tute sin unun varmistaa, etta tera ei pyori jaetta laitteen turvapistoke on irrotetu.

Varoitus! Ala koskaan avaa poistoluukkua sillppukoria tyhjentaaessasi,Jos moottori kay viell. Pyoriva tera saattaa aiheuttaa tapaturmia.

Kiinnitta poistoluukku ja silppukori aina huolellisesti paikalleen. Sammuta moottori, ennen kuin otat ne bois.

Ohjaustankojen määrittämä käytäjan ja terarun-gon valinen turvaetäisyytulea aina sailyttä. Erityisen varovaisesti tulee toimia penkereillä ja rinteillā tapahtuvan leikkuun ja kulkusuunnana muutosten aikana. Huolehdi pitavastä asennosta, kätyä luistamattoin, pitav anturoin varustetuja jalkineita ja pitkalahkeisia housuja.

Leikkaa ruoho aina rinteen poikkisuntaan. Turvallisuussyistä ei ruohonleikkuria saa kayttärinteillä, joden kaltevuus on yli 15^

Ole erityisen varovainen liikuttaessasi ruohonleikkuria taaksepain tai vetäessasi sitä. Kompastumisvaara!

Ohjeita oikeaa leikkuuta varten

Suosittelemme leikkaamista limittain asettuvin tyovaihein.

Leikkaa vain teravilla, hyväkuntoisilla terillä, jotta ruohonkorret eivat rispaannu ja ruho kellastu.

Kuljeta ruohonleikkuria mahdollisimman suoria

ratoja pitkin, jotta syntyy siisti leikkuukuva. Täloin tulee naiden ratojen menna aina muutanan senttimetr verran paallekkain, niin ettei jäa käsittelemattomi kaistaleita.

Akun kesto ja siten yhdella akkulatauksella saata-va pinta-alateho neliometreina on suureksi osaksi riippuvainen ruohon ominaisuiksista (esim. tiheys, kosteus, pituus, leikkukorkeus...) sekä leikkuuopeudesta (kavelynopeudesta). Pinta-alatehon yksilollista sovittamista varten suositellaan ruohon leikkaamista usammin, suurremmalla leikkukorkeudella ja kohtuullisella nopeudella. Laitteen toistuva palle-ja poiskykententa ruohonleikkuu anikana vahentaa sekin pinta-alatehoa Jos akun kesto (pinta-alateho) ylləlevista toimenpiteista huolimatta ei vielakaaan ole tyydttāv, niin suurremmalla kapasiteetilla (Ah) varustetut akut voivat parantaa tilannetta.

Se, miten usein ruho taytyy leikata, riippu periaatteellisesti sen kasvunopeudesta. Päaksvuika naka (touko-kesakuussa) kahdesti viikossa, muuten kerran viikossa. Leikkauskorkeuden tulee ola 4 - 6 cm ja kasvun seuraavaan leikkuuseen mennessa 4 - 5 cm. Jos ruho on paassyt kasvamaan pitemmaksi, ala tee sita virhett, etta leikkaat sen hiétavalliseen korkeuteen. Se vahingoittaa ruhoa. Alä koskaan leikkaa pois enempää kuin puolet ruhon korkeudesta.

Pida leikkurin rungon alapuoli puhtaana ja poista ruohokertymat ehdottomasti heti. Kertymat vaikeuttavat kaynnistamsta, huanontavat leikkuluataua ja hairitsevat ruhosilpun poistumista.

Rinteissä leikkuuradat tulee valita rinteen poikkisuuntaan. Ruohonleikkurin alasuiistamisen voi estä liukuttamalla sitä viistosti ylospain. Valitse leikkauskorkeus aina ruohon pituuden mukaan. Leikkaa ruho useammassa vaiheessa, niin etta ruho lyhenene korkeintaan 4 cm kerrallaan.

Sammuta moottori, ennen kuin tarkastat terän kunnon. Ota huomioon, etta terä pyörii edelleen viël mautamán sekunnin ajan moottorin sammuttamisen järkeenkin. Älä koskaan yritä pysaytäa teräa. Tarkasta saannollisin vãiliajoin, onko terä tukevasti kiinni, hyvassa kunnossa ja hyvin teroitettu. Jos nain ei ole, teroita se tai vaihda tilalle uusi. Mikäli likkuva terä iskeytyj honkonin esineeseen, sammuta ruohonleikkuri ja odota, kunnes terä on pysahtynyt kokonaan. Tarkasta sitten terän ja teranpidikkeen kunto. Jos ne ovat vahingoittuneet, tãytyn ne vaihtaa uuteen.

FIN

Kun leikkaamisen aikana maahan jaa ruohonjatteita, taytyt silppukori tyhjentaa. Huomio! Ennen silppukorin pisottamista tulee moottori sammutta ja odottaa, kunnes leikkuritera on pysahtynyt.

Ota silppukori pois siten, etta nostat poistoluukkua yhdellä kaddella ja otat silppukorin toisella kaddella kantokahvasta pitäen pois. Turvallisu maarayksen mukaisesti poistoluukku putoa kiinni, kun silppukori oetaan pois, ja sulkee nain takana olevan poistoaukon. Jos aukkoon jäatälöin rippumaan ruhonjätteita, on moottorin helppomman käynnistymisen vuksi suositeltavaa vetäruhonleikkuria n. 1 m taaksepän.

Alä poista leikkausjätteita leikkurin rungosta tai tyokalista kasin tai jaloin, vaan aina sopivia apuvalineita kayttaen, esim. harjalla tai kasiharjalla.

Jotta silpun keraäminen onnistuu hyvin, taytyy silppukori puhdistaa sisälta kayton jälkeen.

Ripusta silppukori paikalleen vain kun moottori on sammutetu ja tera pysahdyksissa.

Nosta poistoluukkua yhdella kädella, pitele silppukoria toisella kädella kahvasta ja ripusta seylhälta paikalleen.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Ennen kaikkia puhistustoimia veda turvapistoke (kuva 15/kohta 12) irti. Poista akku/akut.

7.1 Puhdistus

• Pida suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina polysta ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vahapaineisella paineilmalla.
• Ruohonleikkuria ei saa puhdistaa juoksevallavedellä, eikā varsinkaan painepesurilla.
  Suosittelemme laitteen puhdistamista heti joka kayton jälkeen.
• Puhdista laite saannollisin valiaijoin kayttena kosteaar riepuja ja vahan saippuaa. Alä kayta sellaisia puhdistusaineita tai liuotteita, jotka saattavat syovyttä laitteen muoviosia. Huolehdi siita, ettei laitteen sisapuolelle paase vetta.
• Puhdista ruohonleikkuri harjalla tai rievulla, mikali mahdollista.

7.2 Huolto

Valtuutetun ammattiasentajan tulee vaihtaa kuluneet tai vahingoittuneet erat, teranktimet ja terapultit sarjoittain uusiin, jotta keskipakovoimien tasaus pysyy ennallaan.
Huolehdi siitta, etta kaikki kiinritysvallineet (ruuvit, mutterit jne.) on aina kiristetty tiukkaan, nin etta voit kaytttaa ruohonleikkuria turvalisesti.
Tarkasta usein, onko silpunkeräyslaitteessa nakyviä kulemia.
Vaihda kuluneet tai vahingoittuneet osat uusiin.
Laitteen keston pidentamiseksi tulisi kaikki ruuvilitokset sekä pyorat ja akselit puhdistaa ja sitten oljytä.
- Ruohonleikkurin sānnöllinen hoito takaa sen kestävyden ja tehokkuuden, sekä lisäksi parantaa ja helpottaa nurmikkosi leikkaamista huomattavasti.
Eniten kulumiselle altistuva osa on leikkuutera. Tarkasta teran kunto ja kiinnitys saannollisin valiajoin. Jos tera on kulunut, se tayty vaihtaa heti uuteen tai teroiittaa. Jos ruohonleikkurissa ilmenee kayton aikana liialista tarinaa, niin se tarkoittaa, etta tera e iole tasapainotetu oikein tai etta se on vaantynyt toytaisyn vuksi. Tassapauksessa se tayty korjata tai vaihtaa uuteen.
Laitteen sisallä ei ole muita huoltoa tarvitsevia osia.

7.3 Terān yaihto

Turvallisuussyistä suosittelemme, etta annat teran vahtamisen valtuutetun ammattihenkilon suoritettavaksi. Varo! Kayta tyokasineita! Kayta ainoastaan alkuperista teraa, koska muussa tapauksessa laitteen toimintaa ja turvallisutta ei enaa voi taata.

Vaihda tera seuraavasti:

1. Irrota kiinnityruuvi (katso kuva 17).
2. Ota terä pois ja pane uusi terä sen tilalle.
3. Uutta teraa asentaessasi ole hyva ja huolehdi teran oikeasta asennussuunnasta. Teran tuulisiivekkeitu tule ulottua moottorintilaan saakka (katso kuva 17). Kiinnitintappien tule sopia terass alevin stansssausreikiin (katso kuva 18).
4. Sen jäikeen kiristä kiinnitysuvi jälleen tiukkaan yleisavaimella. Kiristysmomentin tulisi ola n, 25 Nm.

Kasvukauden paatytya tee ruhonleikkuriisi yeistarkastus ja poista kaikki sihen kertyneet lianjatteet. Tarkasta teran kunto ehdottomasti ennen

FIN

joka kasvukauden alkua. Känny korjausten vuoksi teknisen asiakaspalvelumme puoleen. Käytä ainoastaan akuperäisia varaosia.

7.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteentyppi
Laitteentuotenumero
Laitteentunnusnummer
Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot loydat osoitetesta www.Einhell-Service.com

Varaosatera tuotenumoero: 34.054.51

9. Käytöstäpoisto ja uusiokäytto

Laite on pakattu kuljetuspakkaukeen, jotta välte-tään kuljetusvauriot. Tämä pakkaus on raaka-aineta ja sitä voi siksi käyttaa uudelleen tai sen voitomittaa kierratyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistetu erimateriaaleista, kuten esim. metallista ja muoveista. Vialiset laitteet eivat kuulu kotitalousjatteisen. Laite tulee toimittaa asianmukaseen keräyspisteeneen ammatitaitoista havittamistä varten. Jos et tiedä, missa on tällainen keräyspiste, tiedustele asia kuntasi hallinnosta.

8. Varastointi ja kuljetus

Poista akku/akut.

Varastointi

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselsa zuojatussa tilassa poissa lasten ulottuvila. Paras sailytyslampötila on 5^:n ja 30^:n valillä. Säilytä laite alkuperäispakkaukssaaan.

Kuljetus

• Sammuta laite ja erota se virransyötosta ennen kuin kuljetat sitä.
  Käytä kuljetussuojuksia, jos sellaiset on.
  Helpompaa kuljettamista (tai sailytstva) vartenavaa pikakiinitysvipu (kuvat 4/nro 11).Kierra sita tarvittaessa niin paljon taakse, etta tyontokahvan voi taittaa taltia kohdin kokoon. Huolehdi siita, etta johto ei vahingoitu varren saadon vasemmanpuoleisessa hammadukssesa.
• Suojaa laitetta vauroilta ja voimakkaalta tärinälta, jota esiintyy erityisesti sitä ajonevoissa kuljetettaessa.
  Varmista, ettei laite voi siirtyä paikaltaan tai kaatua.

FIN

10. Latauslaitteen näytö

Näytö n tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois Vilkkuu	Käytövalmiustila	Latauslaite on liitetty sähköverkkoon ja valmis käytöön, latauslaitteessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löttyväät suora-an latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausjoista. Ne ovat riipūuvaiset akun jäljelläolevasta lataustehostaa.
Pois Palaa	Akuon on ladattu ja valmis käytöön. Sen jälkeen latauslaitte kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen. Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen. Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois	Sovitettu lataaminen	Latauslaite on siirtynyt hellävaraisseen lataustilaan. Tällöin akku ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitempään. Mahdollisia syitä ovat: -Akkua ei ole ladattu hyvin pitkäään aikaan. -Akun lämpötila ei ole ihannalueella. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan tastä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	Häiriö	Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Vialista akkue iii saa enääladata. Ota akku pois latauslaitteesta.
Palaa Palaa	Lampötilahäiriö	Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0°C) Toimenpide: Ota akku poisa jä säilytä sitä 1 päävään ajan huoneenlammössä (n. 20°C).

FIN

11. Vianhakukaavio

Häiriö Mahdollinen syy Poisto
Moottori ei käyn-nisty	a) liitännät moottorissa irti b) laite seisoo korkeassa ruohossa c) leikkurin kotelo tukkiutunut d) turvapistoketta ei ole pantu paikal-leen e) akkua ei ole pantu oikein paikalleen	a) Anna asiakaspalvelun tarkastaa toiminnt b) käynnistä matalassa ruohossa tai leikatulla pinnalla; muuta tarvittaes-sa leikkauskorkeutta c) puhdista kotelo, jotta terä pyörii steetä d) työnnä turvapistoke paikalleen (katso 6.) e) ota akku pois ja pane se uudelleen paikalleen (katso 5.)
Moottorin teho heik-kenee	a) liian korkea tai kosteaa ruoho b) leikkurin kotelo tukkiutunut c) terä kulunut loppuin d) akun teho heikkenee	a) korjaa leikkauskorkeus, muuta elektronikan asetuksia b) puhdista kotelo c) vaihda terä uuteen d) tarkasta akun teho ja lataa akku tarvittaessa (katso 5.)
Epäsiisti leikkaus a)	terät ovat kuluneet loppuin b) ∀ärä leikkauskorkeus	a) vaihda terä uuteen tai teroita se b) korjaa leikkauskorkeus
Moottori pysähtyy yllättäen	a) akku ylikuormittunut b) akku tyhjä	a) Sammuta laite ja käynnistä se jälleen. Jos nain käy usein, käytä akkua, jonka kasiteetti (Ah) on suurempi. b) käytä ladattua akkua

FIN

Koskee ainoastaan EU-maita

Ala heita sahkotyokaluja kotitalousjatteisin!

Euroopan direktiivin 2012/19/EY loppuunkaytetyista sahko- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee kaytetyt sahkotyokalut koeta erikseen ja toimittaa ne ymparistoystavalliseen kierratykseen.

Kierratysvaihtohtakaisinlahetykelle: Sakholaiteen omistaja on velvoittu laiteen palauttamisen vaihtoehcta vaikuttamaan sihen, etta haren luovuttamansa omaisus havitetaaan asianmukaisesti. Loppuun kaytetylaite voidaan tata varten luovuttaa myos keryspisteeseen, joka suorittaa sen kaytostapoiston kansallisten kierratystalous- ja jatehuoltolakien tarkoittamalla ravalla. Tamaei koske kaytetyihin laitteisin liitetyjla lisavarusteita ja apuvalineita, joissa ei ole sahkosia.

Tuotedokumentaation ja tuotteen mukana toimitetujen papereiden osittainenkin kopointi tai muu monistaminen on saillitu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisin muutokiin pidatetaa

FIN

Asiakaspalvelutiedot

Meillà on kaikissa takutodistuksessa mainituisa maissa pateviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot lóydāt takutodistuksesta. Heidān kauttaan voit saada kaiki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien kayttomateriaialien toimitukset.

Huomaa, etta seuraaviin taman tuotteen osin kohdistuu kaytosta johtuvaa, luonnollista kulumista, ja etta seuraavia osia tarvitaan kayttomateriaaleina.

Laji Esimerkki
Kuluvat osat* Hiiliharjat, Akku
Käytömaterialiaali / käytöosat* Terät
Puuttuvat osat

^* ei välttämattä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysmyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta liahtien viallinen?
  Havaitsko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
  Mikaimielestasi on laitteessa vikana (paaasialinen vika)?

Kuvaa tata toimintavirhettä.

FIN

Takuutodistus

Arvoisa asiakas,

tuotteemme lapikayvát erittäin tiukan laadunvalvontatarkastuksen. Mikäi tämä laite e kuitenkaan toimi moitteettomasti, valitamma tapahtunutta suuresti ja pyydämme sinua kaantymän tekisen asiakaspalumme puolen kayttäen tassä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myosu puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittamistä koskevat seuraavat maäraykset:

1. Nama takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkiloitä, jotka eivat kayta tata tuotetta sen enempaa pienteollissesa kuin muussakaan itsenaisessa ammatinharjoituksessa. Namatakuuehdot sataelevat taydentavia takuusuorituksa, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimaraisen takunu lisaki. Ne eivat vaikuta lacimaraaisin takusuoritusvaateisiisi millaan ravall. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puatteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheista, ja se on rajattu valintamme mukaan ainoastaan näden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uulla.

Ole hyva ja ota huomioon, etta laitteamme ei ole suunniteltu kaytettavaksi pienteollisuus-, kasi-tyolais- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoikana kaytetty pienteollisuus-, kasiyolais- tai teollusuustyopaikoilla tai sihen on kohdistunut naihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata naita vaurioita:
2. laitteessa esiintyneet vauriot, jotka aiheutuvat asennuohjeen noudattamatta jattamisestä tai asi antumemattomasta asennuksesta, kāytöhjeen noudattamatta jattamisestä (kuten esim. litantä vaärään verkkojännitteeen tai virtalajin) tai houlto- ja turvallisuismäräysten laiminlyönnistä tai laitteen altistemista epanormaileille ymparistöolosuhteille tai puatteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat märäysten vastaisesta tai virheellisesta kāytostä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyokalujen tai varusteiden kāytö), vieraden esineiden tunkeutumisetisa laitteeseen (esim. hiekka, kivet tai poly, kuljetusvauroit), vakivoiman kāytostä taiulkopoulisista tekjiöistä (esim. putoamisetsa aiheutuneet vahingot).
3. laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytösta johtuvasta, tavanomaisesta tai muuten ravallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivastä. Takuuvaateet tulee esittä enn nen takuuajan paattymista kahden vikon kuluessa siita, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan paatytyä ei ole mahdollista. Laitteen korjau tas viahto ei johda takuuajan pitememiseen tai laitteen tai siihen mahdolliseti asennettju varaoosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myos paikan paallä suoritettuja palveluja.
5. Vialista laitetta koskevat takuuvaateet tulee esittt osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonaytto valmiina. Ilman vastaavia tositteita tai typpikilpea meile lahetyten laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viypymatta.

Tietsti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivat kuulu tai eivat enaa kuulu takumme piirin. Laheta tata varten laite teknisen asiakaspalvelumme oositteseen.

Kuluvien osien, käytöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostetu tämän käytöohjeen asiakaspalveltiedoissa.

PL

Niebepeziczenstwo!
