BRUKSANVISNING GECM 3643 Li M EINHELL

Udgangsspaending: 20 V d. c.

Udgangsstrøm: 3,0 A

Kapslingsklasse:

DK/N

Stoj- og vibrationstal er malt i henhold til standarderne EN ISO 3744; 1995, ISO 11094:1991 og EN ISO 20643:2008 beregnet.

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

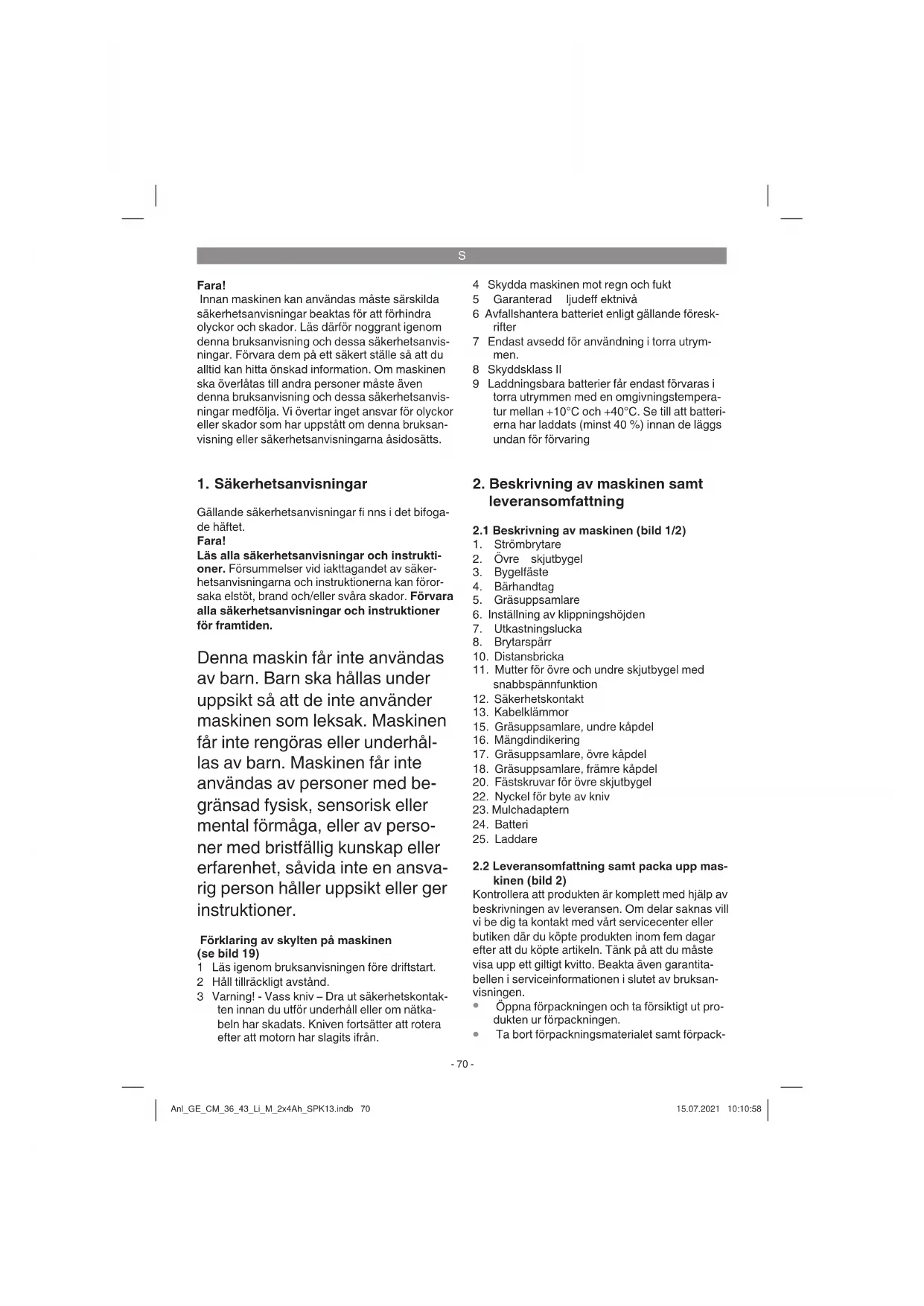

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

1. Sakerhetsanvisiningar

Läs alla sakerhetsanvisningar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador. Förvara alla sakerhetsanvisningar och instruktioner for framtiden.

Denna maskin fär inte användas av barn. Barn ská hallas under uppsikt sà att de inte använder maskinen som leksak. Maskinen fär inte rengöras eller underhallas av barn. Maskinen fär inte anvandas av personer med begransad fysisk, sensorisk eller mental formåga, uller av personer med bristfällig kunskap uller erfarenhet, savida inte en ansvarig person haller uppsikt eller ger instruktioner.

Förklaring av skylten pa maskinen (se bild 19)

1 Lásigenom braksanvisingenfore driftstart.
2 Hall tillrackligt avstand.
3 Varning! - Vass kniv - Dra ut sakerhetskontak- ten innan du utfor underhall erer om natakeln har skadats. Kniven fortssatter att rotera efter att motorn har slagits ifran.

4 Skydda maskinen mot regn och fukt
5 Garanterad ljudeff ektniva
6 Avfallschantera batteriet enigt gallande foreskrifter
7 Endast avsedd for anvandning i torra utrymmen.
8 Skyddsklass II
9 Laddningsbara batterier fár endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats (minst 40% ) innan de laggs undan forforvaring

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Strömbrytare
   2.Övre skjutbygel
2. Bygelfaste
3. Barhandtag
4. Grasuppsamlare
5. Installling av klippningshofjden
6. Utkastningslucka
7. Brytarsparr
8. Distansbricka
9. Mutter for övre och undre skjutbygel med snabbspännfunktion
10. Sakerhetskontakt
11. Kabelklammor
12. Grasuppsamlare, undre kapdel
13. Mangdindikering
14. Grasuppsamlare, övre käpel
15. Grasuppsamlare, främre käpel
16. Fästskruvar for övre skjutbygel
17. Nyckel for byte av kniv
18. Mulchadapterm
19. Batteri
20. Laddare

2.2 Leveransomfattning samt packa upp maskinen (bild 2)

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vart servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte artikeln. Tänk p att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisingen.

• Oppna forpackningen och ta forsiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialietamtforpack

S

nings- och transportsakringar (om forhanden).

• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie eller smådeler! Risk for att barn sväljer delar och kvävs!

Leveransomfattning

• Batteridriven gräsklippare
  Bygelfaste (2st)
  Grasuppsamlare
  Distansbrickor (2 st)
  Mutter for ovre och undre skjutbygel med snabbspannfunktion (2 st)
  Sakerhetskontakt
  Kabelklammor (3 st)
  Fästskruvar for övre skjutbygel (2 st)
  Mulchadaptern
  Nyckel for byte av kniv
  Batteri (2 st)
  Laddare (2 st)
  Original-bruksanvising
  Sakerhetsanvisningar

3. Åndamåsenlig användning

Gräsklipparen ar lamplig for privat bruk i hemma-eller koloniträgdārdar.

Sádana grasklippare som ar avsedda for privata hemma- och koloniträdgár dar defi nieras som urustning vars árliga använding i regel inte overstiger 50 timmar och som till overvagande del anvands till grsvard, dock ej till allmanna gronytor, parker, sportanlaggninger erller till lant- och skogsbruk.

Obs! Págrund av olycksrisken fár gräsklipparen inte anvandas till att trimma buskar och häckar, till att skára eller fi nfordela klätterväxter, till gräsklippning pátak aller i balkonglador, till rengöring (rensugning) av gängar aller som kompostkvarn fori nfordelning av kvistar ochGREN fran trad och häckar. Dessutom fár gräsklipparen inte anvandas som motorhacka smt for att plana ut ojämmheter i marken, tex mullvadshogar.

Av sakerhetsskal fär grasklipparen inte anvandasom drivaggregat for andararbetsverktyg ochverktygssatser, sāvida detta inte uttryckligen hartilätits av tilverkaren.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandingar som stracker sig utover detta anvandningsomrade ar ej andamalsenlga. For materialskador ell personskador som resultar av sadan anvanding ansvarar anvandaren/ operatoren sjalv. Tillverkaren patar sig inget ansvar.

Tänk pa att varaprodukter endast fär användas till andamalsenigt syfte och inte har konstruera ts for ykesmagg, hantverkmassig erer industriell anvandning. Vi ger dafor ingen garanti om Produkten sca anvandas inom ykesmaggiga, hantverkmassiga erer industriella verksamheter erer vid liknande aktivitet.

4. Tekniska data

Spanning 36 V DC

Motorvarvital 3000 min

Skyddsklass.

Vikt. 17,3kg

Klippbredd 43cm

Grasuppsamlarens volym 63 liter

Ljudtrycksinla 83 dB(A)

Inställning av klippningshöjd ...25-75 mm; 6 lagen

Kapslingsklass.. IPX1

2st Li-lon-batterier Power X-Change

Spanning 18 V DC

Kapacitet 4,0 Ah

Antal celer 10

2st Laddare Power X-Charger

Ingängsspänning 200-250 V ~ 50-60 Hz

Utgangsspanning 20 V DC

Utgangsström 3,0 A

Skyddsklass: II/回

S

Buller- och vibrationsvarden har bestamts enigt EN ISO 3744:1995, ISO 11094:1991 e EN ISO 20643:2008.

Begransa upppomsten av buller och vibration till ett minimum!

Anvand endast intakta maskiner.
- Underhäll och rengör maskinen regelbundet.
Anpassa ditt arbetssatt till maskinen.
Overbelasta inte maskinen.
Lämna in maskinen for översyn vid behov.
Slà ifrǎn maskinen om den inte används.
Bärhandscar.

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa ground av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi ftermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.

Varning!

Denna maskin genererar ett elektromagnetiskt falt under drift. Under vissa omstandigheter kan delta falt paverka aktiva aller passiva medicinska implantat. For att reducera risken for allvarliga erller doldiga personskador, rekommenderi ve att personer med medicinska implantat kontaktar sin lakare och tillverkaren av det medicinska implantatet innan maskinen anvands.

5. Färe användning

Gräsklipparen levereras i delvis demonterat skick.
Innan gräsklipparen fãr anvandas sca skjutbygeln
och grasuppsamlen monteras. Folj braksanvis-
ningen steg for steg och orientera dig eig der bider-
na纳税 du monterar samman maskinen.

Mark Nödvändiga monteringsdilar (skruvar, kabelklammor osv) eller Funktionsdilar (tex stickkontakter, nycklar) kan fi nnas i forpackninger formdilar eller på maskinen.

Montera skjutbygeln (bild 3 till 6)

Satt bygelfastet (pos. 3) i stangfastet och fasp med snabbspann Funktionen (pos. 11) (bild 3). Skjut den ovre skjutbygeln (pos. 2) pa bygelfastet (pos. 3) och fasp direfter enigt beskrivningen i

bild 4. Fäst sedan motorkabeln på skjutbygeln (bild 5) med kabelklammorna (pos. 13). Därefter kan du ställa in stängens höjd på tre olika nivaer (bild 6/pos. A).

Mark!

Stangen fár endast stallas in inom det markerade omraret.
Vid behov kan motsvarande snabbspannare vridas tillbaka pa gangan sa pass mycket att snabbspannspaken (bild 6/pos. 11) direfter kan fallas bakat.
Tryck fast stangen med snabbspanffunktionen (bild 6/pos. 11) i avsedd position.

Varning!

Stall in samma stanglängd pa bada sidorna.
- Justera in kabeln med kabelklammorna pa stangen (bild 5/pos. 13).

Montera grasuppsamlaren (se bild 7 till 9)

Satt forst samman den andere kapdelen (pos. 15) och den främre kapdelen (pos. 18) enligt beskrivningen i bild 7. Satt sedan fast den övre kapdelen (pos. 17) pa delarna som redan har monterats (bild 8). Slä ifran motorn och kontrollera att kniven inte langre roterar innan du hänger in grasuppsamlaren. Lyft upp utkastningsluckan (pos. 7) med den ena handen. Häll i grasuppsamlarens handtag med den andra handen och hang in uppifran (bild 9).

Mängdindikering pa grasuppsamlaren

Grasuppsamlaren ar forsedd med en mangdindikering (bild 2/pos. 16). Denna oppnas av luftfl odet som genereras av grasklpparen under drift. Om luckan stangs till medan du klipper, har grasuppsamlaren fylts och maste direfter tomas. For att mangdindikeringencka fungera pa avsett vis maste oppningarma under luckan alltid vara rena och kunna slappaigenom luft.

Stalla in klippningshöjden

Obs!

Klippningshöjden fär endast ställas in om motom har slagits ifran och sakerhetskontakten har dragits ut.

Innan du bōrjar klippa, kontrollera att skáverkty-get inte ár trubbigt och att moneringsmaterialet inte har skadats. Byt ut trubbiga och/eller skada-de knivar sà att ingen obalans uppstár. Sla ifran motorn och dra ut sakerhetskontakten innan du gör dessa kontroller.

S

Ställ in klippningshöjden på följande satt (se bild 10):

1. Tryck reglaget (A) utat.
2. Stall reglaget (B) på avsedd klippningshöjd.
3. Slapp reglaget (A) och kontrollera att det har snappt fast sakert i spärren.

Läsa av klippningshöjden

Klippningshöjden som kan ställas in pá sex olika lagen mellan 25 och 75 mm kan lasas av pá skalan (bild 12/D).

Anvanda mulchadaptern (bild 11)

Vid mulching kommt det klippta gräset att huggas sänder i gräsklipparens kapa och sedan fördelas pa grasmattan. Vid denna Funktion behöver gräset inte langre tas upp med en grasuppsamlare.

Mark! For mulching kravs en relativkortvuxen grasmatta.

Varning!

Mulchningskilen fär endast sattas in om motorn star stilla och sakerhetskontakten har dragits ut.

For att du ska kunna anvanda mulchfunktionen maste du ta av grasuppsamlaren och sedan skjuta in mulchodaptern (bild 11/pos. 23) i utkastningsöppninger. Stang därefter utkastnings-luckan.

Montera batteriet (bild 12)

Öppna batterilocket. Satt sedan in de bada batterierna enligt beskrivningen i bild 12.

Mark!

Använd alltid batterier med samma laddningsnivá, och kombinera aldrig laddade och halvfulla batterier. Ladda alltid báda batterier samtidigt. Batteriet med den lagre laddningsnivan avgör kompressorns driftttid. Ladda báda batterier komplett innan kompressorn tas i drift. Stäng batterilocket genom att fälla ned locket. Se till att locket snapper in ratt.

Ladda batteriet (bild 13)

1. Dra ut batteriet ur maskinen. Tryck in sparrknappen på batteriets sida.
2. Kontrolera att natspanninger som anges pa markskyten stammer overens med natspanninger i vagguttaget. Anslut laddarens stickkontakt till vagguttaget. Den grona lysdioden borjar blinka.

3. Satt batteriet pa Iaddaren

4. Under punkten „Lampor på laddaren“ fi nns en tabell som forklarar vad de olya lysioderna på laddaren betyder.

Medan batteriet laddas varms det en aning. Detta ar dock normalt.

Om batteriet inte kan laddas maste du kontrollera att natsponning finns i vagguttaget
att det finns fullgod kontakt vid laddningskontakterna

Om batteriet fortfarande inte kan laddas maste du lamna in

laddarenoch

batteriet

till var kundtjanstavdelning.

For en professionll returning vill vi be dig att kontakta var kundtjanst aller butiken dar du kope produits.

När du returnerar eller avfallshanterar batter- rier eller batteridrivnaprodukter, maste du se till att dessa forpackas seperat i plastpäsar for att undvika kortslutninger erler brand!

For att batteriets livslängd skä bli sä lang som möjigt ska batteriet alltid laddas i god tid. Detta ar alltid nödvändigt om du marker att maskinens prestanda börjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet forstör!

Kapacitetsindikering for batteriet (bild 14)

Tryck pa knappen (A) for kapacitetsindikering for batteriet. Kapacitetsindikeringen B) visar batteriets laddningsniva med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

2 aller 1 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

S

Alla lysdioder blinkar

Batteriets temperatur har underskridis. Dra av batteriet fran maskinen och lat det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och ar darmed defekt. Dra av batteriet fran maskinen. Du far inte langre anvanda eller forsoka ladda ett defekt batteri.

6. Anvanda

Obs!

Gräsklipparen ar utrustad med en sakerhetsfunktion som skarforhindra obehoriga att anvanda maskinen. Strax innan grasklipparen skanavandas maste sakerhetskontakten (bild 15/ pos. 12) skjutas in ioppningen. Varje gang du avbryter erarbeit, ellerm du klippt fardigt, saka sakerhetskontakten dras utigen.

Obs!

For att forhindra att grasklipparen startar oavsiktigt, grasklipparen utrustad med en brytarsparr (bild 16/pos.8) som maste tryckas in innan bygeln (bild 16/pos.1) kan tryckas in. Grasklipparen koplas ifran om du slapper bygeln. Starttiden kan uppgà till nagra sekunder. I tomgang sjunker varvtalet after ett par sekunder och hojs vid belastning after ett par sekunder ingen. Grasklipparen koplas ifran om du slapper bygeln. Slä till och ifran maskinen pa detta satt ett par ganger for att kontrollera att din maskin fungerar ratt. Innan du utfor reparation aller underhall pa maskinen, maste du kontrollera att kniven inte roterar och att maskinen har skilts at frän elnatet.

Varning! Oppna aldrig utkastningsluckan for att toma grasuppsamlaren medan motorn fortfarande ar igang. Den roterande kniven kan fororsaka persorskador.

Fäst alltid utkastningsluckan resp. gräsuppsamaren noggrant. Slå alltid ifrän motorn innan du tarbort gräsuppsamaren.

Beakta alltid avstendet mellan knivkapan och dig sjalv som bestams av styrstangerna. Var sarskitforsiktig nar du klipper och andrar korriktning pa sluttninger ad slanter. Se till att du alltid star stabigt, bar skor med halkfria och profi lerade sulor samt langa byxor.

Använd alltid gräsklipparen i rát vinkel mot lutningen, gá alltsá inte uppför erler nedfor slänten. Av sakerhetsskal fár du inte använda gräsklipparen på slänter om lutningen overstiger 15 grader.

Var särskilt fösiktig när du gär bakkänges och när du drar gräsklipparen. Risk for att du snavar!

Instruktioner for korrekt grasklippning

Vi rekommenderar att du kör overlappende banor med gräsklipparen.

Klipp alltid med en vass och intakt kniv sa att grasstran inte fransas ut, vilket annars kan leda till att grasmattan gulnar.

For att du sca fa en fi n skärningsbild pa grasmattan maste du gai s raka banor som mojlig. Se till att banorna dar du har klippot overlappar varandra med ett par centimeter sa att inga remsor star kvar.

Användningstiden für batteriet, och därmed ytprestandan i kvadratmeter, är till största del beröende av färeliggande egenskaper i gräsmattan (t.ex. tathet, fukt, langd, klippningshöjd) och klippningshestigheten (stegtempo). För en individuell anpassing av ytprestandan rekommenderar vi att grämattan klips sften med hög klippningshöjd och med lampligt tempo. Om maskinen ofter slas ifran och till under klippninger leder detta till reducerad ytprestanda. Om du inte ar njd med batteriets användningstid (ytprestanda) trots dessa ätgärder, kan batterier med högre kapacitet (Ah) vara en lámplig Lösning.

Hur ofta du maste anvanda grasklipparen ar alltid beroende av hur snabbt graset vaxter. Under den huvudsakliga vaxttiden (maj - Juni) tv ganger i veckan, annars en gang i vexcan. Stall in klipphjden pa 4 - 6 cm, sa att graset kan vxa 4 - 5 cm mellan klippningarma. Om graset har blivit ananing hogre, bor du inte gora misstaget att genast klippa ned det till normal hojd. Detta skadar grasmattan. Klipp aldrig bort mer an halften av grsets hojd.

Häll gräsklipparens undersida ren och ta alltid bort gräs som har fastnat. Avlagringar gör det svärare att starta maskinen, och páverkar dessutom klippningskvaliteten och utkastningen.

Använd gräsklipparen i rät vinkel på sluttninger. Du kan undvika att glida med gräsklipparen om du häller den snett uppat.

S

Välj klippningshöjd beroende på aktuell grashöjd.
Gå fl er gänger med grasklipparen sö att maxi-malt 4 cmɜs klips av varje gang.

Slä alltid ifrán motom innan du kontrollerar kniven. Tänk pa att kniven fortssätter att rotera etp par sekunder efter att du har slagit ifrán motorn. Forsök aldrig att stoppa kniven. Kontrolera med jämna mellanrum att kniven sitter fast ordentlich, ar i fullgott skick samt tillräcklig vass. Om detta inte skulle vara fallet maste den slips asller bytas ut. Om den roterande kniven slár emot ett foremal maste du slá ifrán graskilpparen och vanta tills kniven har stannat helt. Kontrolera därefter knivens och knivfästets skick. Om dessa har skadats maste de bytas ut.

Om du ser att grästrester ligger kvar pa grasmattan after att du klippt, ar detta ett tecken pa attgrasuppsamlaren maste tommas. Obs! Sla ifran motorn och vanta tills kniven har stannat helt innan du tar av grasuppsamlaren.

For att ta av grasuppsamlaren maste du lyfta upp utkastningsluckan med den ena handen, och med den andra handen lyfta av grasuppsamlaren med handtaget. Enligt beskrivningen i sakherhetsforeskriffterna kommer utkastningsluckan att slaigen när grasuppsamlaren tas av sa att den bakre utkastningsoppningen direfter ar stangd. Om grasrester hänger kvar i oppningen ar det lampligt att kora tillbaka grasklipparen med ungefjar 1 m sa att det skag lalettare att starta maskinen.

Om avlagringar av gammalt gras fi nns kvar i
grasklipparens kappa och pa arbetsverktyget, fär
detta inte tas bort med handen eller med fötterna.
Använd lámpliga hjälpmedel, tex en handborste.

For att garantera att graset samlas upp pa avsett vis, sca gratuppsamlaren rengoras fran insidan after anvandningen.

Hang endast in grasuppsamlaren om motorn har slagits ifran och kniven har stannat.

Lyt fup utkastningsluckan med den ena handen, hall fast grasuppsamlarens handtag med den andra handen och hang direfter in fran ovensidan.

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten om maskinen sha rengoras (bild 15/pos. 12). Dra av batteriet (batteriema).

7.1 Rengora maskinen

• Hall skyddsanordningarna, ventilationsoppeningarna och motorkapan i sö damm- och smutsfritt skick möjigt. Torka av maskinen med en ren duk erller blas av den med tryckluft med svagt tryck.
• Rengör inte gräsklipparen under rinnende vatten, särskilt unter högtryck.
  Vi rekommender att du rengör maskinen after varje användningsstilfalle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning säpa. Använd inga rengörings- eller Lossningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vatskor,tränger in i maskinens inre.
• Rengör om möjlig gräsklipparen endast med en borste eller en trasa.

7.2 Underhäll

Slitna aller skadade knivar, knivfosten och bultar maste bytas ut satsvis av en behorig fackman for att garantera att balansen bibehalls.
Se till att alla faskdon (skruvar, mutrar osv) alltid ar fast atdragna sa att du kan anvanda grasklipparen utan risk for skador.
- Kontrollera ofta om gräsuppsamlaren ar sliten.
- Byt ut slittna ellr skadade delar.
For att garantera lang livslangd ska alla skruvdelar samt hjul och axlar rengoras och darefter olias in.
- Om du vårdar din gräsklippare i regelbundna intervaller forbättras inte endast utrustningens livsländg och prestanda, utan det blir dessutom lättare att använda gräsklipparen och resultatet blir böttre.
Gräsklipparens kniv ar den del som slits mest. Kontrollera knivens skick i regelbundna intervaller som att den sitter fast ordentigt. Om kniven ar sliten maste den genast bytas ut uller slips. Om du marker av kraftiga vibrationer i grasklipparen, betyder detta att kniven ar felaktigt balanserad ell har deformerats av stotar. I sadana fall maste kniven repareras

eller bytas ut.
I sticksågens inre finns inga delar som kraver unterhalb.

7.3 Byta ut kniven

Av sakerhetsskal rekommenderar vi att du later en behörig fackman byta ut kniven. Obs! Bar arbetshandskar! Använd endast originalknivar eftersom det annars fi nns risk for att vissa Funktion inte fungerar och att sakerheten inte kan garanteras.

Byt ut kniven på foljande satt:

1. Lossa pà fästskruven (se bild 17).
2. Ta av kniven och byt ut den mot en ny.
3. Se till att monteringsriktningen stammer nár du monterar in dennya kniven. Knivens vin-gar maste skjuta in i motorrummet (se bild 17). Fäststiften maste stämme overens med de stansade oppningarna i kniven (se bild 18).
4. Dra därefter at fästskruven med universalnyckeln. Atdragningsmomentet bör vara ca 25 Nm.

Kontrolera grasklipparens allmanna skick vid sasongens slut och ta bort alla rester som har fastnat. Kontrolera tvunget grasklipparens skick innan du tar den i drift forsta gangen after vinteruppehallet. Kontakta var kundtjänst om reparatior kravs. Använd endast originalresvdelar.

7.4 Reservdelsbestallingn

Lamna foljande uppgifter vid beställning av reservdilar:

Maskintyp

• Maskinensartikel-nr.
• Maskinensident-nr.

Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.Einhell-Service.com

Reservkniv art.-nr.: 34.054.51

8. Forvaring och transport

Forvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt für barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara maskinen i originalforpackningen.

Transport

Innan maskinen far transporteras ske den slas ifran och skiljas at fran elnatet.
Montera transportskydd om forhanden.
For att underlatta transporten (eller forvarin-gen) ska snabbspännpakarna oppnas (bild 4/pos.11).Vid behov kan de vridas tillbaka sa pass langt sa att skjutbygeln kan fällas samman vid detta stalle.Var forsigt sa att kabeln inte skadas vid vander kuggar for installning av stangen.
Skydda maskinen mot skador och kraftiga vibrationer som särskilt kan uppsta vid transport i fordon.
Fixera maskinen sa att den inte kan glida ell er valta.

9. Skrotting och atervinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lamna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehor bestar av olika material som tex metaller och plaster. Defekta producerk far inte kastas i hushallssoporna. Lamna inprodukten till att insamlingsstalle i din gemeinsen for professionell avfallshantering. Hör after med din gemeinsen om du inte vet var narmsta insamlingsstalle fi nns.

10. Lampor pa Iaddaren

Indikeringstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren ar ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivà i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frän angivna laddningstider.
Frân Till Batteriet har laddats och ar klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur ar inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet ar defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet ar für varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

-77-

11. Felsökning

Störning Möjlga orsaker Åtgärder
Motorn startar ej a) Anslutningarna vid motorn har loss-natb) Maskinen stär i alltför högt gräs c) Gräsklipparens kapa ar tillätppt d) Säkerhetskontakten har inte sats i e) Batteriet har inte sats i rätt	a) Låt kundtjänst kontrollera.b) Starta på lågt gräs eller på ytor som redan klippts; Ändra ev. på klipphöjdenc) Rengör kapan sä att kniven kan rotera frittd) Sätt i säkerhetskontakten (se 6.)e) Ta ut batteriet och sätt sedan i detigen (se 5.)
Motornsprestanda avtar	a) För högt ell er fuktigt gräsb) Gräsklipparens kapa ar tillätpptc) Kniven ar nedslitend) Batteriets kapacitet avtar	a)Korrigeraklippningshöjden,ändra elektronikinställningenb) Rengör kapanc) Byt ut knivend) Kontrollera batteriets kapacitet, lad- da upp batteriet vid behov (se 5.)
Dålighklippningskva-litet	a)Knivenärlittenb) Fel klipphöjd	a) Byt ut ell er slipa knivenb) Korrigera klipphöjen
Motorn stannar plötsligt	a) Batteriet overbelastatb) Batteri tomt	a) Slå ifràn och på maskinen. Om detta forekommer ofta skatt batteri med högre kapacitet (Ah) användas.b) Använd ett laddat batteri

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning: Som ett alternativ till returnering ar agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustrinstungen skakrotas. Efter att den forbrukade urustrinstungen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdeler och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustrinstungen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio on tillhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdeler* Knivar
Delar som saknas

• ingár inte tvunget i leveransomfatthingen!

Vid brister eller störningar kan du animäla detta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid foljande frågor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
- Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

våraprodukter genomgår en strängkvalitetskontroll. Omenna Produkt mot formodan inte fungerpar rätt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi stär även gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du ska kunna góra ansprák på garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte er inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garantii. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt sca vara ny och harstamma fran nedanstende tillverkare. Vi avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer ykesmasig avandning. Ett garantiavtal sluts darrfor ej om produitinom garantitiden har anvants inom ykesmassga, hantverkmassiga erer industriella verksamheter erher utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på Produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produkten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produkten eller anvanding av ej godkanda insatsverktyg erer tillbehör), främmande partiklar som har trängt in i produkten (tex sand, sten erller damm, transportskador), yttre våld erler yttre paverkan (tex skador after att produkten fallit ned).

6. Skador på Produkten eller delar avprodukten som kan harledas till bruksmüssigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler sha ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojgt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sadana arbeten inte at en ny garantitid boorjar galla for produit eer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produkt i nytt skick. Produktor som sands in utan kopebevis erler utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten iprodukten tacks av vara garantitjänster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka in Produkten till nedanstænde serviceadress.

För slitage- och föbrkningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

NL

Gevaar!
