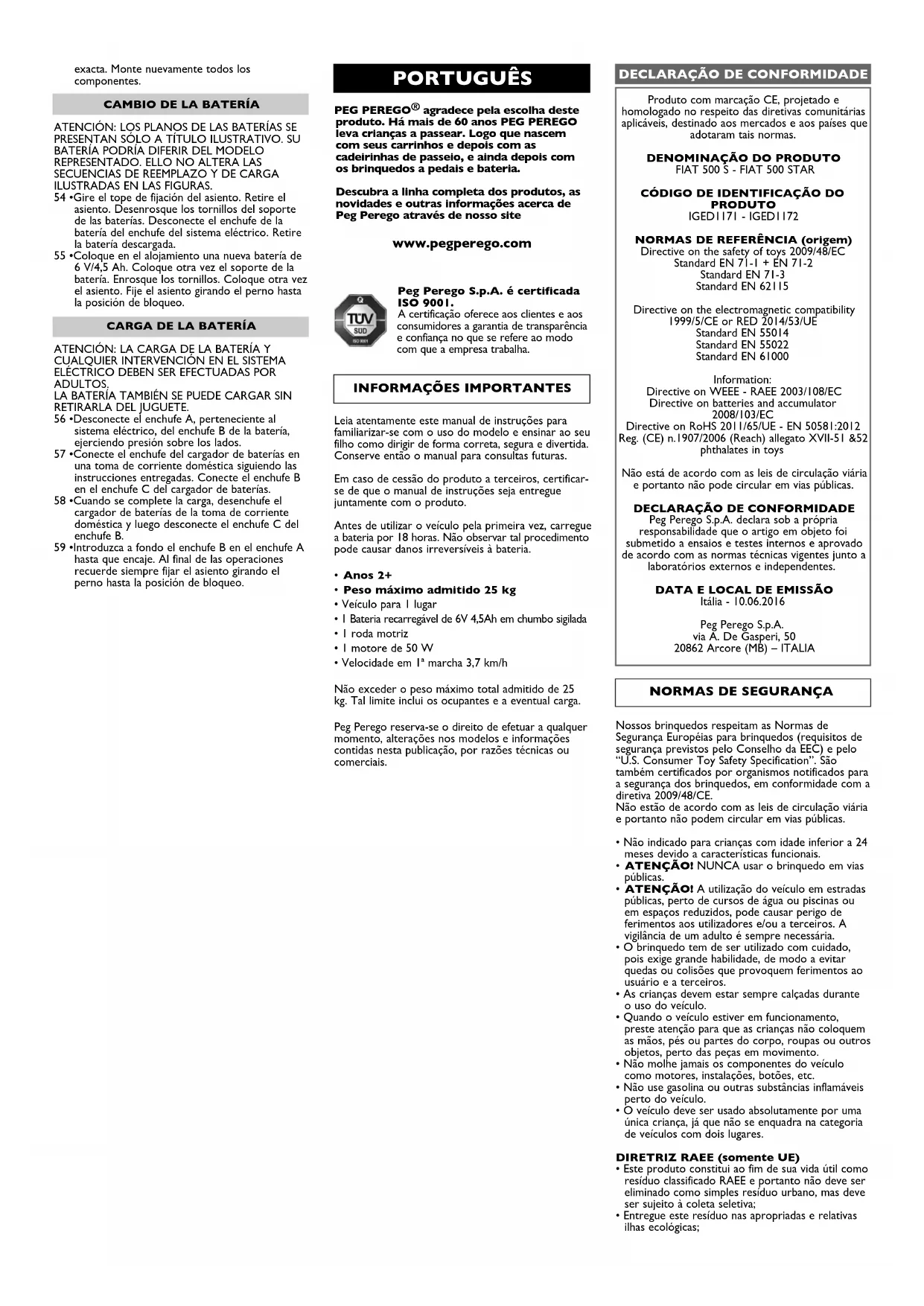

MANUAL DE UTILIZADOR Fiat 500 S PEG PEREGO

• Veículo para 1 lugar

• 1 Bateria recarregável de 6V 4,5Ah em chumbo sigilada

• Velocidade em 1ª marcha 3,7 km/h Não exceder o peso máximo total admitido de 25 kg. Tal limite inclui os ocupantes e a eventual carga. Peg Perego reserva-se o direito de efetuar a qualquer momento, alterações nos modelos e informações contidas nesta publicação, por razões técnicas ou comerciais. PEG PEREGO

agradece pela escolha deste produto. Há mais de 60 anos PEG PEREGO leva crianças a passear. Logo que nascem com seus carrinhos e depois com as cadeirinhas de passeio, e ainda depois com os brinquedos a pedais e bateria. Descubra a linha completa dos produtos, as novidades e outras informações acerca de Peg Perego através de nosso site www.pegperego.com Peg Perego S.p.A. é certificada ISO 9001. A certificação oferece aos clientes e aos consumidores a garantia de transparência e confiança no que se refere ao modo com que a empresa trabalha. PORTUGUÊS

INFORMAÇÕES IMPORTANTES

Produto com marcação CE, projetado e homologado no respeito das diretivas comunitárias aplicáveis, destinado aos mercados e aos países que adotaram tais normas.

DENOMINAÇÃO DO PRODUTO

FIAT 500 S - FIAT 500 STAR

CÓDIGO DE IDENTIFICAÇÃO DO

DECLARAÇÃO DE CONFORMIDADE

Peg Perego S.p.A. declara sob a própria responsabilidade que o artigo em objeto foi submetido a ensaios e testes internos e aprovado de acordo com as normas técnicas vigentes junto a laboratórios externos e independentes.

DECLARAÇÃO DE CONFORMIDADE

Nossos brinquedos respeitam as Normas de Segurança Européias para brinquedos (requisitos de segurança previstos pelo Conselho da EEC) e pelo “U.S. Consumer Toy Safety Specification”. São também certificados por organismos notificados para a segurança dos brinquedos, em conformidade com a diretiva 2009/48/CE. Não estão de acordo com as leis de circulação viária e portanto não podem circular em vias públicas.

• Não indicado para crianças com idade inferior a 24 meses devido a características funcionais.

• ATENÇÃO! NUNCA usar o brinquedo em vias públicas.

• ATENÇÃO! A utilização do veículo em estradas públicas, perto de cursos de água ou piscinas ou em espaços reduzidos, pode causar perigo de ferimentos aos utilizadores e/ou a terceiros. A vigilância de um adulto é sempre necessária.

• O brinquedo tem de ser utilizado com cuidado, pois exige grande habilidade, de modo a evitar quedas ou colisões que provoquem ferimentos ao usuário e a terceiros.

• As crianças devem estar sempre calçadas durante o uso do veículo.

• Quando o veículo estiver em funcionamento, preste atenção para que as crianças não coloquem as mãos, pés ou partes do corpo, roupas ou outros objetos, perto das peças em movimento.

• Não molhe jamais os componentes do veículo como motores, instalações, botões, etc.

• Não use gasolina ou outras substâncias inflamáveis perto do veículo.

• O veículo deve ser usado absolutamente por uma única criança, já que não se enquadra na categoria de veículos com dois lugares. DIRETRIZ RAEE (somente UE)

• Este produto constitui ao fim de sua vida útil como resíduo classificado RAEE e portanto não deve ser eliminado como simples resíduo urbano, mas deve ser sujeito à coleta seletiva;

• Entregue este resíduo nas apropriadas e relativas ilhas ecológicas; NORMAS DE SEGURANÇAA recarga das baterias deve ser efetuada e supervisionada somente por adultos. Não deixe que crianças brinquem com as baterias.

CARREGAMENTO DA BATERIA

• Carregue a bateria seguindo as instruções anexas ao carregador e em todo modo não ultrapasse 24 horas de recarga.

• Recarregue a bateria assim que o veículo perca velocidade, para evitar danos.

• Caso seu veículo fique parado por muito tempo, lembre-se de carregar a bateria e conservá-la desligada da instalação; repita a operação de recarga ao menos a cada três meses.

• A bateria não deve ser carregada de cabeça para baixo.

• Não esqueça as baterias a carregar! Controle periodicamente.

• Use somente o carregador de baterias fornecido e baterias originais PEG PEREGO.

• A bateria é sigilada e não precisa de manutenção.

• Não tirar o carregador de bateria da tomada puxando pelo cabo.

• Não movimentar o brinquedo puxando pelo cabo do carregador de bateria.

• Não cobrir o cabo do carregador de bateria, para que não se aqueça excessivamente.

• Não apoiar o cabo e/ou a bateria em superfícies quentes.

• Prestar atenção no local e no modo em que é enrolado o cabo para não estragá-lo ou comprometer o seu funcionamento. ATENÇÃO

• AS BATERIAS CONTÊM SUBSTÂNCIAS TÓXICAS CORROSIVAS. NÃO ADULTERÁ-LAS.

• As baterias contêm eletrólitos de base ácida.

• Não provoque contato direto entre os terminais da bateria, evite golpes fortes: risco de explosão e/ou incêndio.

• Não desmontar ou procurar consertar o veículo sozinho. Contatar um centro de assistência Peg Perego autorizado.

• Não é aconselhável deixar o brinquedo em ambientes com temperaturas abaixo de zero. Se vier a ser utilizado sem levá-lo a uma temperatura superior a zero, é possível haver danos irreversíveis ao motor e à bateria.

• Controle regularmente o estado do veículo, principalmente a instalação elétrica, as ligações das tomadas, as proteções e o carregador de baterias. Em caso de defeitos comprovados, o veiculo elétrico e o carregador de baterias não devem ser usados.

• Em caso de limpeza, manutenção ou qualquer intervenção no brinquedo, é necessário desconectar o carregador de bateria do produto.

• Em caso de reparos, use somente peças sobressalentes originais PEG PEREGO.

• PEG PEREGO não assume qualquer responsabilidade em caso de adulteração do sistema elétrico.

• Não deixe as baterias ou o veículo perto de fontes de calor como aquecedores, lareiras, etc.

• Proteja o veículo da agua, chuva, neve, etc.; usá-la sobre a areia ou lama pode ocasionar danos nos botões, motores e redutores.

• Lubrifique regularmente (com óleo leve) partes móveis, como rolamentos, esterço, etc.

• As superfícies do veículo podem ser limpas com um pano úmido e, se preciso, com produtos de uso doméstico não abrasivos.

• As operações de limpeza devem ser efetuadas somente por adultos.

• Não desmonte os mecanismos do veículo ou os motores, sem a autorização da PEG PEREGO.

MANUTENÇÃO E CUIDADOS

• A presença de substâncias perigosas contidas nos componentes elétricos deste produto constitui fonte de potencial perigo para a saúde humana e para o meio ambiente, caso tais produtos não forem corretamente eliminados;

• O desenho presente de um latão de lixo barrado significa que o produto deve ser sujeito a coleta seletiva.

DESCARTE DE BATERIAS

• Contribua para proteger o meio ambiente.

• A bateria usada, não pode ser jogada fora com os resíduos domésticos.

• Podem ser depositadas num centro de coleta de baterias usadas ou de eliminação de resíduos especiais, informe-se junto ao setor competente.

A introdução das pilhas deve ser efetuada e supervisionada somente por adultos. Não deixe que crianças brinquem com as baterias.

• As pilhas devem ser substituídas por um adulto.

• Utilize somente o tipo de pilha especificada pelo fabricante.

• Respeite a polaridade +/-.

• Não deixe que os terminais de alimentação sofram curto-circuito, existe risco de fogo ou explosão.

• Retire sempre as pilhas quando o brinquedo não for usado por muito tempo.

• Não jogue as pilhas no fogo.

• Não tente jamais recarregar as pilhas se não forem de tipo recarregável.

• Não misture baterias velhas com novas.

• Remova as pilhas descarregadas.

• Jogue as pilhas descarregadas nas caixas de coleta apropriadas para a reciclagem de baterias usadas. calor e materiais inflamáveis.

• A bateria gasta deve ser removida do veículo.

• É desaconselhável apoiar a bateria sobre roupas, poderiam danificar-se.

• Utilizar unicamente pilhas ou acumuladores do tipo recomendado.

CASO OCORRA VAZAMENTO

Proteja seus olhos, evite contato direto com o eletrólito: Proteja suas mãos. Coloque a bateria numa bolsa de plástico e siga as instruções sobre eliminação de baterias. CASO A PELE OU ROUPAS ENTREM EM

CONTATO COM O ELETRÓLITO

Lave a parte afetada abundantemente com água corrente. Consulte um médico imediatamente.

CASO O ELETRÓLITO SEJA INGERIDO

Enxagúe a boca e cuspa. Consulte um médico imediatamente. Para a segurança da criança: antes de ligar o veículo, leia e siga atentamente as seguintes instruções.

• Ensine a criança a usar corretamente o veículo para dirigi-lo de forma segura e divertida.

• O brinquedo tem de ser utilizado com cuidado, pois exige grande habilidade, de modo a evitar quedas ou colisões que provoquem ferimentos ao usuário e a terceiros.

• Antes de dar a partida, certifique-se que o percurso esteja desimpedido de pessoas ou coisas.

• Dirija com as mãos no volante e olhe sempre o percurso.

• Freie em tempo para evitar colisões. ATENÇÃO! O artigo está equipado com um sistema de frenagem que precisa de uma instrução adequada da criança por parte de um adulto. ATENÇÃO!

• Controle que todos os tampos de fixação das rodas estejam bem firmes.

• Se o veículo funcionar em condições de sobrecarga, como sobre areia, lama ou terrenos muito irregulares, o interruptor de sobrecarga interromperá imediatamente a potência. A potência será retomada depois de alguns segundos. DIVERTIMENTO SEM INTERRUPÇÃO: conserve sempre um conjunto de baterias carregadas para a troca, prontas para serem usadas.

O VEÍCULO NÃO FUNCIONA?

• Verifique se não existem cabos desligados em baixo da placa do acelerador.

• Controle o funcionamento do botão do acelerador e eventualmente substitua-o.

• Verifique se a bateria está ligada à rede elétrica. O VEÍCULO NÃO TEM POTÊNCIA?

• Carregue as baterias. Se após a recarga o problema permanecer, peça o controle das baterias e do carregador de baterias junto a um centro de assistência. PROBLEMAS? PEG PEREGO oferece um serviço de assistência pós-venda, diretamente ou através de uma rede de centros de assistência autorizados, para eventuais consertos ou substituição e venda de sobressalentes originais. Para contatar um centro de assistência, visite nosso sítio http://global.pegperego.com/toys- site/support/ Para qualquer comunicação, é necessário possuir o número de série correspondente ao artigo. Para identificar o número de série consulte a página dedicada às peças de reposição.

SERVIÇO DE ASSISTÊNCIAATENÇÃO

DA EMBALAGEM. PODE SER QUE A BATERIA TENHA JÁ SIDO COLOCADA NO VEÍCULO. Não utilizar o brinquedo caso esteja danificado após a abertura da embalagem. Contatar o ponto de venda ou ligar para o centro de assistência. Prestar atenção na presença de crianças durante a operação de montagem, em razão dos riscos decorrentes de peças pequenas (perigo de ingestão) e dos sacos plásticos que os contêm (perigo de sufocamento). Para a montagem do brinquedo, é necessário o uso de uma chave de fenda em forma de entalhe e estrela, martelo e pinça. MONTAGEM 1 • Coloque o veículo com a parte de baixo virada para cima. Encaixe a parte central do para- choque traseiro como mostrado na figura. 2 • Rode o para-choque para cima para colocá-lo na posição correta (1). Pressione nos pontos indicados pelas setas (2), como mostrado no detalhe. 3 • Fixe o para-choque traseiro com os 4 parafusos fornecidos. 4 • Coloque o capô. Aperte no ponto indicado pela seta para encaixá-lo. 5 • Aplicar no painel o adesivo correspondente (ver folha de adesivos). 6 • Coloque o painel de instrumentos no produto. 7 • Fixe o painel de instrumentos com os 4 parafusos fornecidos, usando como referência o papel anexado no saquinho dos parafusos. 8 • Posicione o artigo sobre um lado e desparafuse os 2 parafusos de fixação do eixo dianteiro.

• Remova o eixo dianteiro. 9 • Insira até o fim a coluna do volante como mostrado na figura. A coluna do volante deve sair do painel de instrumentos (vide detalhe A). 10 •Reponha o eixo dianteiro prestando atenção para englobar, na parte dianteira, a coluna do volante colocada anteriormente.

• Parafuse de novo os dois parafusos do eixo dianteiro. 11 •Insira a maçaneta da porta nos respectivos alojamentos da carroceria. Atenção, as maçanetas são assimétricas, para distingui-las, siga o esquema (DX: direita - SX: esquerda). 12 •Fixe a maçaneta como mostrado na figura. 13 •Monte o espelho retrovisor unindo as duas peças. Fixe-os com o parafuso fornecido.

• Repita a operação também para o outro espelho. 14 •Insira o espelho retrovisor como mostrado na figura, pressionando no ponto indicado (A) para facilitar a sua introdução; 15 •Fixe o espelho retrovisor parafusando o parafuso fornecido.

• Coloque o produto sobre o lado oposto; monte a maçaneta e o espelho retrovisor restantes.

• Reponha o produto sobre as quatro rodas. 16 •Aplique, por pressão, a tampa da alavanca do câmbio, fazendo coincidir as duas partes. 17 •Aplique, por pressão, a peça indicada na figura na parte traseira do produto. 18 •Aplique, por pressão, o logo Fiat. 19 •Monte o para-choque traseiro como mostrado na figura pressionando nos pontos de fixação. 20 •Posicione, na parte de dentro dos dois faróis traseiros, os papéis espelho. 21 •Monte os faróis traseiros introduzindo a parte superior (1); rode o farol (2) e pressione na parte baixa até o engate. 22 •Aplique, por pressão, o restante logo Fiat na parte dianteira do produto. 23 •Aplicar o adesivo número 18. 24 •Aplique, por pressão, os dois encaixes ao lado do logo Fiat. 25 •Introduza, no respectivo furo na carroceria, a parte do para-choque dianteiro indicada pela seta (1). Rode e pressione a parte oposta para completar o engate (2). Atenção, o para-choque dianteiro é composto por duas peças: DX e SX (vide esquema). 26 •Aplique, por pressão, a grade dianteira. 27 •Posicione, na parte de dentro dos dois faróis dianteiros, os papéis espelho. Siga o esquema para inserir o papel correto em cada farol. 28 •Monte os faróis dianteiros introduzindo a parte superior (1); rode o farol (2) e pressione na

INSTRUÇÕES DE MONTAGEM

parte baixa até o engate. 29 •Repita a operação também para os dois faróis menores posicionando na parte de dentro deles os papéis espelho. 30 •Aplique os dois faróis, prestando atenção para colocar o farol DX na parte direita do veículo e o farol SX na parte esquerda. Nota: a parte direita e a esquerda são calculadas estando sentado dentro do veículo. 31 •Aplique, por pressão, as quatro calotas nas rodas, fazendo coincidir as linguetas nos furos dos aros das rodas. 32 •Montar a aleta na capota, inserindo-a nas duas cavidades presentes. 33 •Apertar pela parte de trás com os 3 parafusos fornecidos. 34 •Inserir o grupo montado nas cavidades correspondentes no chassi. 35 •Apertar com os 2 parafusos fornecidos. 36 •Pressione o botão como mostrado na figura e erga o capô. 37 •Insira as três peças do motor de brinquedo.

• O motor de brinquedo é um brinquedo adicional para a criança que irá se divertir montando as peças como um quebra-cabeça. 38 •Posicione o para-brisa introduzindo as três linguetas na parte dianteira do painel de instrumentos. 39 •Fixe o para-brisa com os dois parafusos fornecidos (uma por lado). 40 •Una as duas partes do volante (volante e anel embaixo do volante) fazendo coincidir as duas partes. 41 •Montagem da buzina:

sonoro. O módulo sonoro já está equipado com 3 pilhas RL44 e pronto para o uso.

3- insira o módulo sonoro com o lado furado

virado para baixo. 42 •Alinhe as marcas da tampa da buzina com o anel e, depois, aplique-as por pressão no volante. 43 •Monte o volante mantendo parada a coluna do volante com a outra mão. Encaixe os furos do volante com os da coluna do volante. 44 •Insira, no furo sextavado do volante, a porca e, no furo circular, o parafuso. Parafuse bem. 45 •Ligue o plugue da bateria no plugue do sistema elétrico. 46 •Posicione o banco inserindo a parte traseira do encosto no furo da carroceria como mostrado na figura (1). Rode o banco para a posição (2). 47 •Fixe o banco rodando o trinco com a ajuda de uma ferramenta ou com uma moeda. A: banco aberto B: banco fechado.

• Aplique os restantes adesivos seguindo a numeração.

• O veículo está pronto para ser usado. Com ambas as mãos no volante, pressione com o pé o pedal do acelerador CARACTERÍSTICAS E USO DO VEÍCULO 48 •CABINE: A: compartimento porta-luvas. B: buzina com sons próprios do Fiat 500. C: chave de ignição (com objetivo único do jogo). D: Alavanca de câmbio (1 velocidade + engate marcha ré) E: Pedal de acelerador/freio elétrico. Levantando o pé, o freio entrará em funcionamento automaticamente. 49 •COMPARTIMENTO DO MOTOR: retirando o falso motor, o compartimento pode ser usado como porta-luvas. 50 •ALAVANCA DE CÂMBIO: empurrando a alavanca de câmbio para frente o veículo vai em marcha-ré. Atenção, a mão esquerda deve ser sempre mantida no volante para evitar colisões.

SUBSTITUIÇÃO DAS PILHAS LR44

51 •A buzina funciona com 3 pilhas botão LR44 presentes no módulo de som. Para substituir, desengatar o aro e a tampa da buzina, empurrando as linguetas de fixação por baixo do volante. 52 •Extrair o módulo de som e soltar o parafuso da tampa do compartimento das pilhas. 53 •Extrair as pilhas usadas e substituí-las com pilhas novas do mesmo tipo seguindo a polaridade correta. Reinstalar todos os componentes.

SUBSTITUIÇÃO DA BATERIA

ATENÇÃO: OS DESENHOS DAS BATERIAS SÃO

NÃO COMPROMETE AS SEQUÊNCIAS DE SUBSTITUIÇÃO E DE CARGA ILUSTRADAS. 54 •Girar a trava de fixação do banco. Retirar o banco. Soltar os parafusos do bloqueio das baterias. Desconectar o plugue da bateria daquele da instalação elétrica. Retirar a bateria descarregada. 55 •Inserir no compartimento uma nova bateria de 6V/4,5 Ah. Reposicionar o bloqueio das baterias. Apertar os parafusos. Reposicionar o banco. Fixar o banco, girando o pino para a posição de bloqueio.
